MANUAL DE UTILIZADOR SD60 KETRON

CURA DELLO STRUMENTO

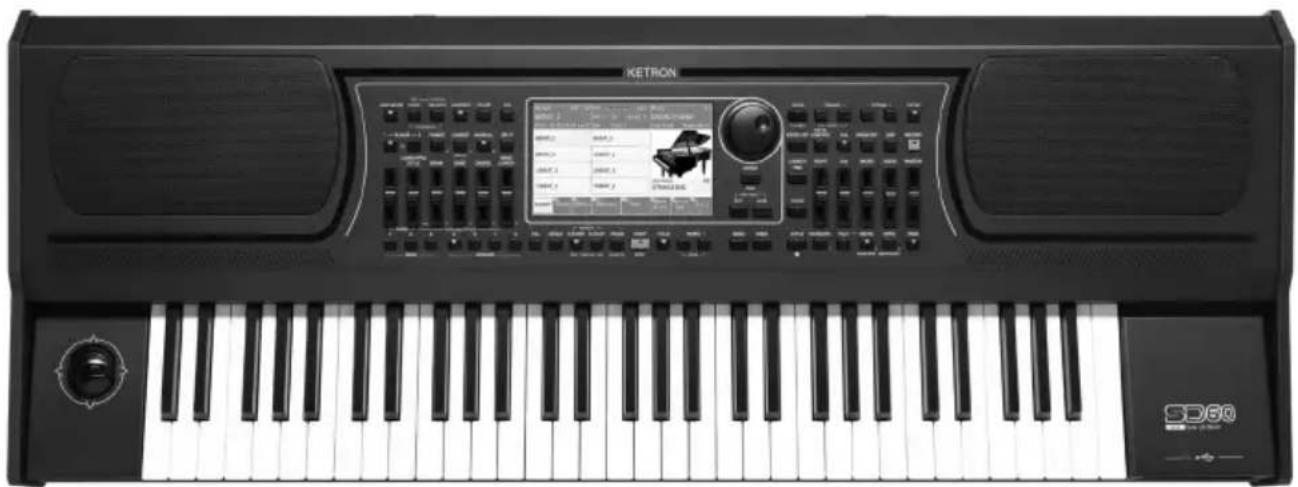

Obrigado por adquirir o Ketron SD60!

Neste pequeno guia descrevemos as operações básicas para a instalação imediata do teclado, conexões e avisos de segurança. É fortemente recomendado que você leia o manual de instruções em formato html disponível na pendrive USB para obter o máximo de eficiência e desempenho no uso ao vivo e em estúdio.

O mesmo manual em html também está disponível no site www.ketron.it onde você pode encontrar mais informações e utilitários relacionados com o Ketron SD60.

SD60 é uma revolução na forma de utilização na marca Ketron devido ao ecrã "Touch" que melhora a funcionalidade do equipamento. As funções são de mais fácil acesso.

Atenção: para minimizar o risco de incendio ou choque eléctrico, nao expor o instrumento á chuva ou humidade.

IMPORTANTES INSTRUÇÕES PARA UMA INSTALAÇÃO SEGURA

ATENÇÃO Quando usar um produto eléctrico é importante adoptar um número de precauções, tais como:

" Ler o Manual de Instruções antes de usar o instrumento.
" Um adulto deverá ser monitorizar uma criança quando ela está a usar o instrumento.
" Nao usar o instrumento em zonas de infiltrações ou próximo de água, como poços, piscinas, em superfícies húmidas etc; nao colocar recipientes com líquidos no instrumento, para prevenir infiltrações de líquido no instrumento.
" O instrumento deverá ser usado somente num tripé recomendado pelo fabricante.
" Nao usar o instrumento num volume muito alto e por períodos longos de tempo. Níveis de ruído muito altos sao perigosos para a saúde.
“Coloque o instrumento numa posição que assegure a sua ventilação.
" Mantenha o instrumento afastado de fontes de calor, como aquecimentos, radiadores, fogoes, fogareiros etc.
" Ligar o instrumento somente com o adaptador certo. No fundo do instrumento pode encontrar a identificação e a voltagem correcta.
" Desligar o cabo de alimentação, se o instrumento nao for ser usado por longos períodos de tempo.
" Se necessário, desligar o instrumento usando o botao de ligação que se encontra na parte de trás do painel. Sempre que posicionar o instrumento certifique-se que esse botao é fácil de chegar.
" Leve o instrumento a um centro de serviço, se:
a. o cabo de ligação ou ficha estiverem estragados.
b. objectos ou líquidos caírem no instrumento.
c. o instrumento esteve exposto á chuva.
d. o instrumento nao está a trabalhar bem ou a sua performance é débil.
e. o instrumento caiu ou o chasis está danificado.
“ Nunca tentar reparar o instrumento por si; as reparações devem ser feitas por um técnico qualificado.

Este instrumento opera numa banda de frequencia de rádio. Se nao for instalado correctamente e em estrita concordância com a instruções fornecidas pode perturbar a recepção do radio - televisao. Contudo o instrumento que adquiriu, foi projectado em concordância com as normas legais de forma a fornecer uma razoável protecção contra este tipo de distúrbios, tal não é garantido que nao poderao ocorrer. Para verificar se a perturbação é de facto produzida pelo seu instrumento, desligue-o para confirmar se tal situação desaparece. Ligue novamente o instrumento e verifique se a perturbação reapareceu. Mal tenha a certeza que é o seu instrumento que provoca a perturbação, deve tomar as seguintes medidas:

"Ajustar a antena de receptora de radio ou tv.
"Coloque o instrumento numa posição diferente receptor de radio ou tv.
"Coloque o instrumento afastado dos receptores.
"Ligue a ficha do instrumento a outra entrada, de forma ao instrumento e ao receptor ficarem ligados em dois diferentes circuitos.
" Se necessário ligue a um serviço técnico.

POWER SUPPLY

" Quando ligar o instrumento a outras aplicações (amplificador, mixer, Midi instrumentos etc.), tenha a certeza que todas as ligações estao off.
" Leia as recomendações relativamente aos distúrbios Radio ou Tv.

CUIDADOS A TER COM O INSTRUMENTO

“ Limpe as superfícies do instrumento com um pano macio e seco. Nunca usar gasolina, diluente ou solventes de qualquer espécie.

OUTROS CUIDADOS

Se desejar usar o seu instrumento num país estrangeiro e tiver dúvidas acerca da voltagem, consulte um técnico qualificado antes de partir. O instrumento nunca deverá ser sujeito a fortes choques.

Quando ligar este instrumento, use somente o adaptador fornecido com o aparelho pela KETRON. O uso de um diferente adaptador de corrente pode danificar os circuitos de ligação do instrumento. É de extrema importância usar somente um adaptador original, solicite o modelo correcto quando encomendar um novo adaptador.

Implementação da Directiva 2002/95/CE, 2002/96/CE e 2003/108/CE na redução do uso de substâncias perigosas em instrumentos eléctricos e electrónicos.

O simbolo bin cruzado mostrado no aparelho indica que no fim da sua vida o instrumento deverá ser eliminado separado dos outros resíduos. No final da sua vida útil o instrumento deverá ser levado para um centro de recolha diferenciado para produtos eléctricos e electrónicos, ou devolver o mesmo ao revendedor na compra de um novo instrumento similar ou o que for aplicável. A eliminação do instrumento deverá ser a correcta de forma a ser reciclada evitando danos para o meio ambiente e possibilitando a reciclagem dos componentes. Alienação nao autorizada dos utilizadores implica a aplicação de sanções administrativas.

Este símbolo indica que nos países da UE, a recolha deste produto deverá ser feita separadamente do lixo doméstico, de acordo com os regulamentos de cada região. Os produtos que apresentem este símbolo não deverão ser eliminados juntamente com o lixo doméstico.

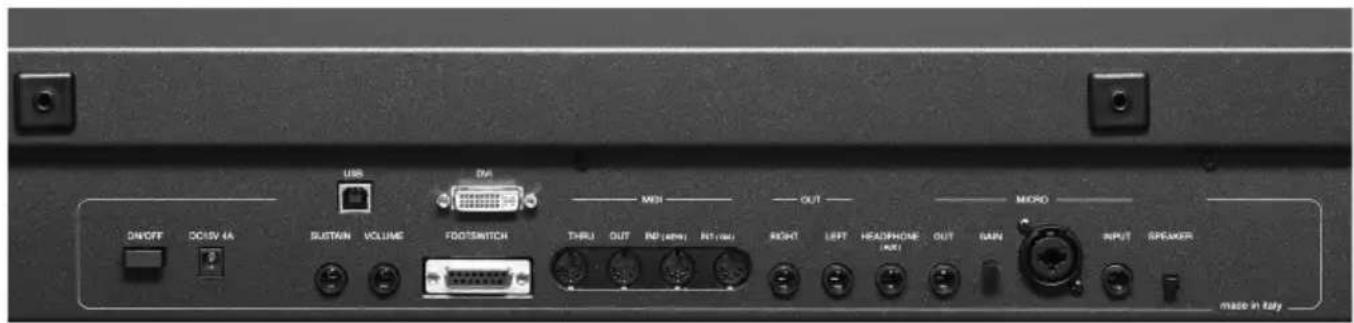

DC 15V 4A Alimentação Elétrica. Aconselhamos que utilize única e exclusivamente o transformador fornecido com o equipamento. Output: 15 V, 4 A.

ON/OFF Botão de ligar/desligar. O arranque do equipamento pode demorar até 30 segundos. Para desligar o equipamento carregar, ON/OFF e esperar que se desligue completamente. Essa operação pode demorar até 10 segundos.

VIDEO DVI Ficha Digital Video Interface para, ligação de um ecrã externo.

USB DEVICE unidade externa. DLigação USB device para computador, ou outros dispositivos capazes de comandar o SD60 como uma

FOOTSWITCH Ficha multipolos para ligação de um pedal opcional para controlo de algumas funções internas. Compatível com os pedais Ketron FS6/FS13.

MIDI Ficha para ligação MIDI IN, MIDI OUT et MIDI THRU.

MAIN OUT Ficha jack mono standard para o Main Out Que pode ser utilizada para ligação a um PA em STEREO: esquerda (Left Mono), direita (Right Mono). Aconselhamos a utilização do equipamento em stereo para optimizar a reprodução do instrumento e dos seus efeitos FX. A utilização do aparelho em Mono (Ficha Left ou Right) não refletirá as qualidades sonoras do equipamento.

HEADPHONE (Aux) Ficha jack stéréo para a ligação de "headphones". O volume dos" headphones" será controlado no "Master".

MICRO IN Ficha combo (Jack/Xlr) mono standard para ligar um microfone.

SPEAKER ON/OFF Alterne para ativar ou exclusão dos alto-falantes internos.

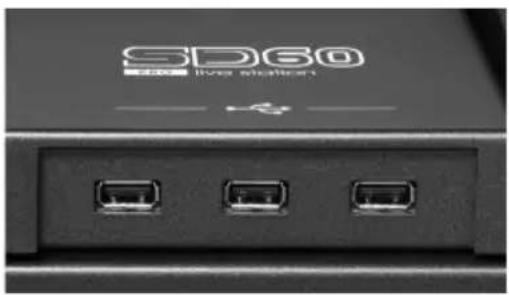

Do lado direito do instrumento encontramos 3 USB Host, para ligação com dispositivos USB externos como pens, HD alimentado, etc.
