O cortador de grama Cramer RM2000 é equipado com uma bateria de íon de lítio recarregável de 24 V / 2,0 Ah. Para remover a bateria com segurança, você deve primeiro parar completamente o cortador e remover a chave de segurança. Use luvas de proteção e uma chave Torx T20, pois a tampa da bateria está fixada com quatro parafusos desse tipo.

Procedimento de remoção:

• Vire o cortador de grama de cabeça para baixo para acessar o compartimento da bateria localizado sob o chassi
• Remova os quatro parafusos Torx T20 que mantêm a tampa da bateria no lugar
• Levante a tampa da bateria para removê-la completamente
• Desconecte o conector do terminal da bateria puxando suavemente para não danificar os contatos
• Levante a bateria na vertical e retire-a de seu local

A bateria deve ser manuseada com cuidado, pois é uma bateria de íon de lítio. Antes do armazenamento prolongado ou da preparação para o inverno do cortador, certifique-se de que a bateria esteja completamente carregada. Uma bateria parcialmente carregada pode se danificar e se tornar inutilizável. Se você trocar a bateria, use sempre uma bateria original Cramer (referência 211022355) para garantir o funcionamento adequado e a segurança do seu cortador.

A bateria antiga não deve ser descartada no lixo comum. De acordo com a regulamentação ambiental, as baterias de íon de lítio devem ser recicladas ou entregues em um ponto de coleta especializado que aceite esse tipo de bateria. Consulte sua municipalidade para saber os pontos de coleta disponíveis perto de você.

Quando a luz verde do seu cortador de grama robótico Cramer RM2000 está fixa (acesa continuamente), isso indica que o cortador está em modo operacional. Ele pode estar carregando, estacionado na estação de carregamento, em pausa ou pronto para cortar. Se não ligar, siga estas etapas para reativá-lo ou redefini-lo:

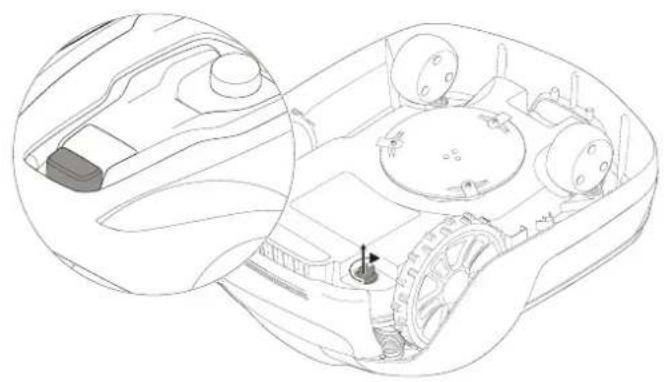

Passo 1: Verifique a posição da chave de segurança. Insira a chave de segurança no slot localizado sob o cortador e gire-a no sentido anti-horário até a posição "1" (Ativar). Esta posição ativa o cortador. Se a chave não estiver posicionada corretamente, o cortador não pode ligar.

Passo 2: Ative corretamente o botão START. Deslize o bloqueio do botão START para trás e, em seguida, pressione firmemente o botão START. A luz verde deve piscar brevemente e depois permanecer fixa uma vez que o cortador esteja em funcionamento. Se nada acontecer, é provável que o cortador esteja em modo pausa e essa ação o reiniciará.

Passo 3: Redefina o cortador se ele não responder. Pressione o botão STOP para parar completamente o cortador e remova a chave de segurança. Em seguida, abra o compartimento da bateria, remova a bateria e aguarde cerca de 10 a 15 segundos. Esta operação redefine os circuitos internos do cortador. Reinsira a bateria firmemente, certificando-se de que ela se encaixe corretamente, e feche o compartimento.

Passo 4: Reinicie normalmente. Insira a chave de segurança e gire-a para a posição "1", deslize o bloqueio do botão START para trás e, em seguida, pressione START. O cortador deve agora ligar e retomar seu funcionamento normal com a luz verde fixa.

Se após essas ações a luz permanecer fixa, mas o cortador ainda não ligar ou se você observar uma luz vermelha piscando (indicador de erro), isso sinaliza um problema técnico mais significativo. Nesse caso, consulte a seção "Solução de Problemas" do manual para identificar o código de erro específico ou entre em contato com seu revendedor Cramer com o número de série do seu cortador para assistência especializada.

A luz azul piscante na estação de carregamento do seu cortador de grama robótico Cramer RM2000 indica um problema específico: o fio de limite está quebrado, desconectado ou solto. Este fio delimita a área de trabalho do robô e é essencial para seu funcionamento. O robô não pode funcionar corretamente até que esse problema seja resolvido.

Comece verificando os pontos de conexão mais comuns. Inspecione os conectores de cabo na parte de trás da estação de carregamento e certifique-se de que estão bem conectados. Verifique também se o fio de limite não foi desconectado acidentalmente nos pontos de entrada da estação. Se as conexões parecerem boas, siga o fio de limite ao redor do seu jardim para procurar danos visíveis: fio cortado, arrancado por uma raiz, danificado por ferramentas de jardinagem ou deteriorado pela passagem repetida do cortador de grama.

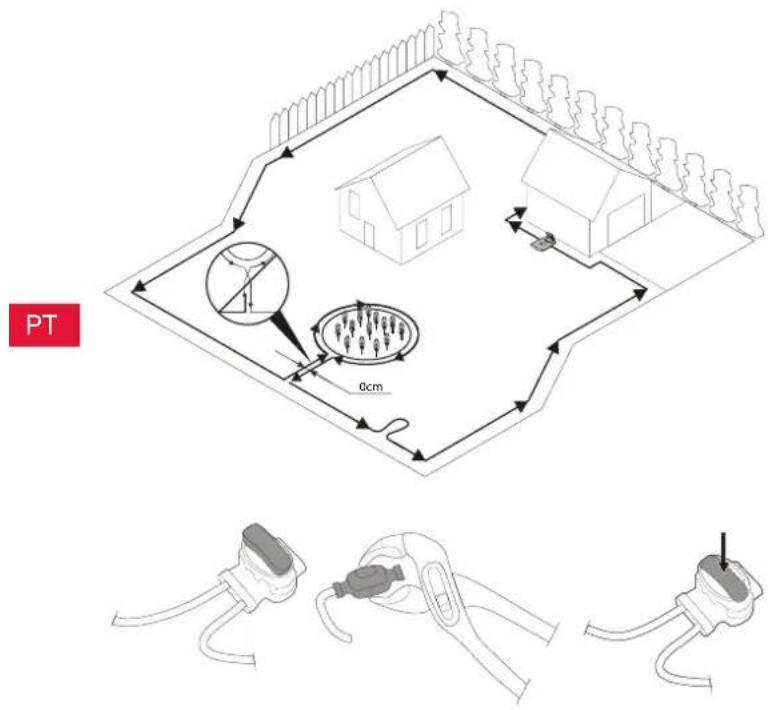

Se você encontrar uma ruptura visível ou uma área danificada, o reparo requer um kit de conexão específico para cortadores de grama robóticos. O kit deve conter conectores de fios, estacas de cabo e um segmento de fio de limite de substituição. Corte cerca de 60 centímetros de cada lado da área danificada para remover qualquer seção degradada, em seguida, insira ambas as extremidades do fio em um conector projetado para esse fim e fixe-o firmemente com as estacas.

Se você não identificar uma ruptura visível, o problema pode ser uma microfissura, oxidação dos conectores ou uma desconexão parcial. Desconecte a estação de carregamento da tomada elétrica, aguarde 10 segundos e, em seguida, conecte-a novamente. Verifique se a luz continua piscando em azul ou muda de cor. Se a luz ficar verde sólida, o problema era uma simples desconexão temporária. Se a luz permanecer azul, limpe os conectores com um pano seco e reinsira-os firmemente.

Para uma busca sistemática de uma ruptura não visível, você pode usar o método de divisão do cabo: desconecte o fio de limite a meio caminho e teste cada metade independentemente reconectando uma parte. A luz azul piscante indicará de que lado está a ruptura, permitindo que você concentre sua busca. Outra opção é usar um rádio AM portátil: um cabo intacto cria interferências com o sinal de rádio, permitindo rastrear a interrupção até o ponto de ruptura.

Após um reparo, reconecte a estação, aguarde que a luz fique verde sólida e teste o robô colocando-o na estação de carregamento. Se a luz continuar piscando em azul após verificar as conexões e reparos, isso pode indicar uma falha eletrônica da própria estação. Nesse caso, entre em contato com o serviço de atendimento ao cliente da Cramer para assistência técnica ou uma substituição na garantia.
