MANUAL DE UTILIZADOR HWO45NM6OXB2 HAIER

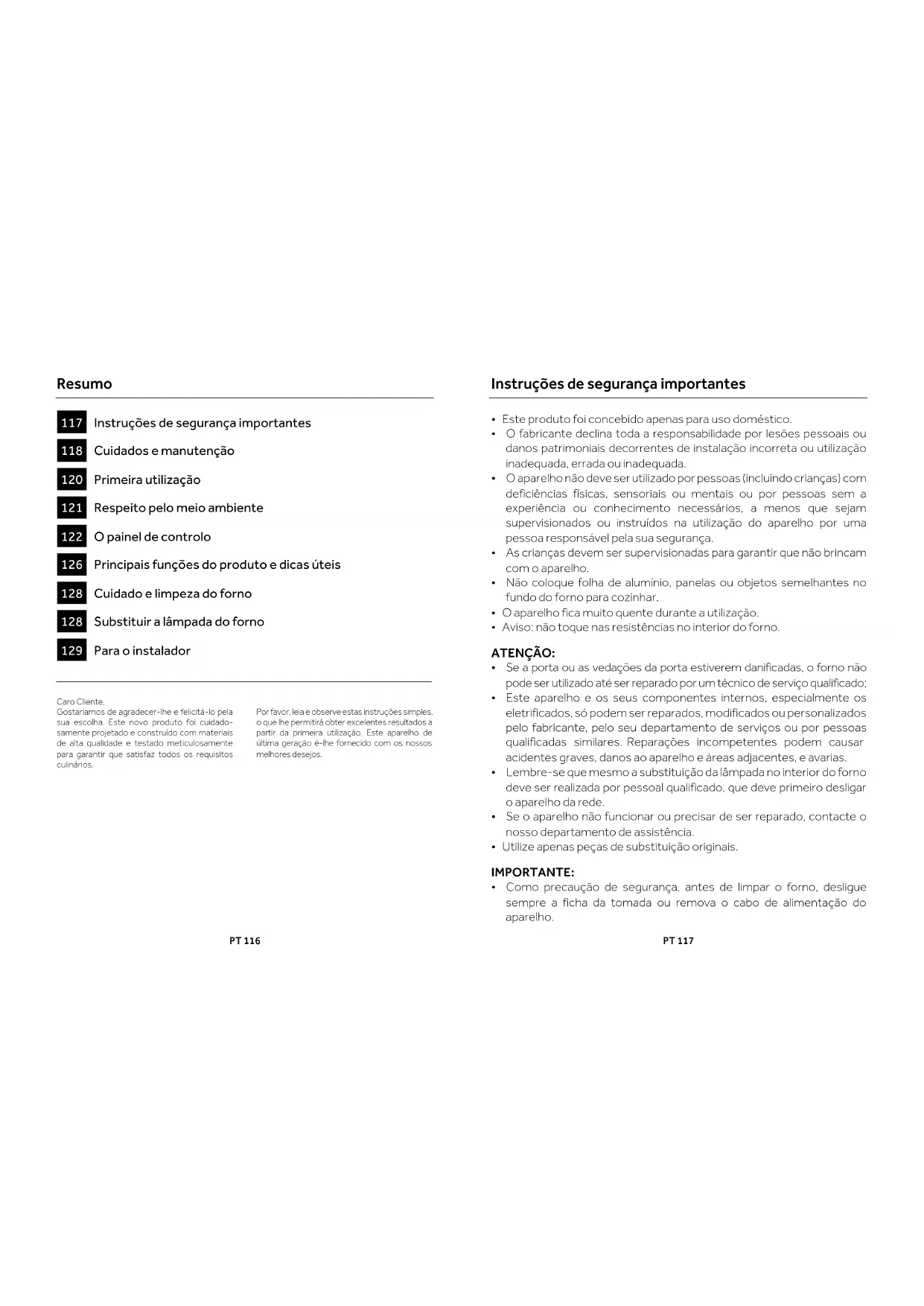

Instruções para o utilizador PT 116 FORNOS

Instruções de segurança importantes

Cuidados e manutenção

Respeito pelo meio ambiente

Principais funções do produto e dicas úteis

Cuidado e limpeza do forno

Substituir a lâmpada do forno

Caro Cliente, Gostaríamos de agradecer-lhe e felicitá-lo pela sua escolha. Este novo produto foi cuidado-samente projetado e construído com materiais de alta qualidade e testado meticulosamente para garantir que satisfaz todos os requisitos culinários. Por favor, leia e observe estas instruções simples, o que lhe permitirá obter excelentes resultados a partir da primeira utilização. Este aparelho de última geração é-lhe fornecido com os nossos melhores desejos. PT 117 Instruções de segurança importantes

• Este produto foi concebido apenas para uso doméstico.

• O fabricante declina toda a responsabilidade por lesões pessoais ou danos patrimoniais decorrentes de instalação incorreta ou utilização inadequada, errada ou inadequada.

• O aparelho não deve ser utilizado por pessoas (incluindo crianças) com deficiências físicas, sensoriais ou mentais ou por pessoas sem a experiência ou conhecimento necessários, a menos que sejam supervisionados ou instruídos na utilização do aparelho por uma pessoa responsável pela sua segurança.

• As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.

• Não coloque folha de alumínio, panelas ou objetos semelhantes no fundo do forno para cozinhar.

• O aparelho fica muito quente durante a utilização.

• Aviso: não toque nas resistências no interior do forno. ATENÇÃO:

• Se a porta ou as vedações da porta estiverem danificadas, o forno não pode ser utilizado até ser reparado por um técnico de serviço qualificado;

• Este aparelho e os seus componentes internos, especialmente os eletrificados, só podem ser reparados, modificados ou personalizados pelo fabricante, pelo seu departamento de serviços ou por pessoas qualificadas similares. Reparações incompetentes podem causar acidentes graves, danos ao aparelho e áreas adjacentes, e avarias.

• Lembre-se que mesmo a substituição da lâmpada no interior do forno deve ser realizada por pessoal qualificado, que deve primeiro desligar o aparelho da rede.

• Se o aparelho não funcionar ou precisar de ser reparado, contacte o nosso departamento de assistência.

• Utilize apenas peças de substituição originais. IMPORTANTE:

• Como precaução de segurança, antes de limpar o forno, desligue sempre a ficha da tomada ou remova o cabo de alimentação do aparelho.PT 118

• Além disso, evite usar substâncias ácidas ou alcalinas (como limão, vinagre, sal, tomate, etc.). Evite usar produtos contendo cloro, ácidos ou abrasivos, especialmente para limpeza de peças pintadas. Cuidados e manutenção

• Embora a câmara de cozedura seja feita de aço de alta qualidade, uma manutenção incorreta pode causar corrosão;

• O forno deve ser limpo periodicamente e todos os resíduos de alimentos devem ser removidos;

• Não limpe o forno imediatamente após a remoção do prato já que as gotas de vapor residuais ainda estão muito quentes (risco de queimaduras); verifique se o visor apresenta uma baixa temperatura residual ou nenhuma.

• Tenha cuidado ao abrir a porta quando o forno estiver ligado uma vez que o vapor que sai pode causar queimaduras.

• No caso de o fornecimento de eletricidade ser interrompido, quando volta a ser restabelecido, tem de esvaziar o circuito, mesmo que não haja água dentro do mesmo.

• Não use abrasivos fortes nem raspadores de metal afiados para limpar o vidro da porta do forno, uma vez que podem arranhar a superfície e estilhaçar vidro.

• Durante a limpeza, certifique-se de que não entra água no aparelho.

• Utilize apenas panos ligeiramente húmidos.

• Nunca pulverize água no interior ou no exterior do aparelho.

• Não use dispositivos a vapor para limpar uma vez que qualquer água que penetre pode causar danos.

• Não utilize o aparelho para aquecer ou humedecer a sala.

• Este aparelho tem e ser instalado e utilizado a uma temperatura ambiente entre 5°C e 35°C.

• Se houver risco de congelação, qualquer água residual nas bombas pode congelar e danificá-las.

• Utilize apenas a sonda térmica recomendada para este forno.

• A sonda de alimentos é um acessório disponível apenas com alguns modelos de produtos.

• A pedido está disponível um conjunto de 6 bandejas Gastronorm. PT 119 IMPORTANTE:

• A placa de identificação do forno é acessível quando o aparelho está instalado. Esta placa de identificação, visível ao abrir a porta, contém todas as informações de que necessita quando solicita peças de substituição para o aparelho. LOCALIZAÇÃO DA ETIQUETA DE SÉRIE:

REGISTO DE DADOS DE SERVIÇO Número do modelo Número de série Data da instalação ou da ocupação .......................................................................................PT 120 Primeira utilização

• O forno deve ser cuidadosamente limpo com água e sabão, e cuidadosamente enxaguado.

• Aqueça o forno durante cerca de 30 minutos à temperatura máxima, eliminando todos os resíduos de óleos de fabrico que poderiam causar odores desagradáveis enquanto se cozinha. Utilize a função circular mais ventilação sem acessórios no forno.

• Antes de usar os acessórios pela primeira vez, limpe-os cuidadosamente com uma solução de lavagem alcalina muito quente e um pano macio.

UTILIZAR A GRELHA PLANA

Para remover a grelha plana, puxe a grelha na sua direção até parar e, em seguida, levante, puxando para cima, até sair totalmente para fora. Para inserir a grelha plana, deslize-a num ângulo de 45° até bloquear e depois baixe-a horizontalmente e empurre para dentro até ao fim.

Se a grelha plana tiver uma bandeja de recolha de gotas por baixo, para a remover, levante-a e deslize- a na sua direção. Para a voltar a inserir, deslize-a para trás até estar corretamente sentado.

UTILIZAR A BANDEJA PERFURADA

Esta bandeja é utilizada para cozedura a vapor e é posicionada na grelha plana, juntamente com o seu suporte

NOTA: o conjunto de 6 bandejas Gastronorm está disponível a pedido. Recomendamos também usá-lo em combinação com a bandeja de recolha de gotas para recolher quaisquer gotas de alimentos durante a cozedura. PT 121 Respeito pelo meio ambiente A documentação para este aparelho é impressa em papel descolorado sem cloro ou papel reciclado, contribuindo para a proteção do ambiente. A embalagem foi concebida para evitar danos ao ambiente; trata-se de produtos ecológicos que podem ser reutilizados ou reciclados. A reciclagem da embalagem economiza matérias- primas e reduz o volume de resíduos industriais e domésticos.

O MATERIAL DE EMBALAGEM

é 100% reciclável e marcado com o símbolo de reciclagem.

Elimine em conformidade com as leis locais. O material de embalagem (sacos plásticos, peças de poliestireno, etc.) deve ser mantido fora do alcance das crianças, uma vez que é potencialmente perigoso.

ESTE APARELHO está marcado de acordo com a Diretiva Europeia 2002/96/CE sobre resíduos de equipamentos elétricos e eletrónicos (REEE). Ao garantir que este produto é eliminado corretamente, o utilizador contribui para evitar potenciais consequências negativas para o meio ambiente e para a saúde. O SÍMBOLO neste produto ou documentação incluída indica que este produto não deve ser tratado como resíduo doméstico normal, deve em vez disso, ser entregue no ponto de recolha mais pró- ximo para a reciclagem de equipamento elétrico e eletró nico.

A ELIMINAÇÃO DEVE SER FEITA de acordo com as leis locais sobre eliminação de resíduos. PARA INFORMAÇÕES ADICIONAIS sobre o tra- tamento, recuperação e reciclagem deste produto, entre em contato com o escritório local de competência, serviço de recolha de resíduos domésticos ou a loja onde o produto foi adquirido. ANTES DE ELIMINAR, inutilize o produto cortando o cabo elétrico.PT 122 O painel de controlo

CONCLUSÃO DE COZINHAR

MODO DEMO ON / OFF ON / OFF Prima durante 3 segundos Toque 5 vezesPT 126 Principais funções do produto e dicas úteis

Símbolo Descrição Sugestões Múltiplos Níveis Pré-definido: 165°C Intervalo: 50-230°C IDEAL PARA: pastelaria, biscoitos, bolos, recheios e refogados. Utilize esta função para cozinhar diferentes alimentos ao mesmo tempo em uma ou mais posições de prateleira. O calor é distribuído melhor e penetra melhor nos alimentos, reduzindo os tempos de pré-aquecimento e de cozedura. Os aromas não são misturados. Deixe cerca de 10 minutos extra quando cozinhar alimentos diferentes juntos. Eco Multinível Pré-definido: 165°C Intervalo: 50-230°C Este modo destina-se a economizar energia. Ideal para alimentos congelados ou pré-cozidos, e doses pequenas. O tempo de pré- aquecimento é muito curto e a cozedura tende a ser mais lenta. Não é recomendado para cargas pesadas, por exemplo, porções grandes ou grandes refeições.

Grelha Pré-definido: 230°C Intervalo: 50-230°C IDEAL PARA: grelhar carne, peixe, legumes. Esta função utiliza apenas a resistência superior e o nível da grelha pode ser ajustado. Utilizar com a porta fechada. Não coloque carnes brancas muito perto da grelha. Múltiplos Níveis + Grelhar Pré-definido: 210°C Intervalo: 50-230°C IDEAL PARA: alimentos gratinados e crocantes. Esta função combina os benefícios da cozinha de múltiplos níveis com a capacidade de cozinhar uniformemente receitas multicamadas e pedaços mais grossos de alimentos, grelhando até a superfície externa ficar ligeiramente crocante. Grelha + Ventilador Pré-definido: 165°C Intervalo: 50-230°C IDEAL PARA: pedaços inteiros de carne (assados). A resistência superior é utilizada com a ventoinha a circular o ar dentro do forno. Ideal para cozinhar alimentos mais grossos e pedaços inteiros de carne, como carne de porco assada, aves, etc.

Volte os alimentos a meio da cozedura. AVISOS:

Certifique-se de que os alimentos não estão perto do grelhador.

O pré-aquecimento é necessário para carnes vermelhas mas não para carnes brancas. PT 127 Símbolo Descrição Sugestões Steam Pure Pré-definido: 100°C Intervalo: 40-100°C Por meio de ventilação radial, o vapor é distribuído para garantir que os alimentos são uniformemente aquecidos e cozidos. Isso oferece a vantagem de poder cozinhar em três níveis diferentes ao mesmo tempo, tendo o cuidado de posicionar todos os alimentos "mais encorpados" no nível mais alto, e alimentos menos densos - como os legumes - nos níveis mais baixos (do primeiro para o terceiro). NOTA: Durante a cozedura a vapor, coloque sempre a bandeja de aço inoxidável inferior por baixo do recipiente perfurado para cozinhar, de modo a recolher quaisquer restos de alimentos ou condensação que possam cair/gotejar. Steam Warm Pré-definido: 130°C Intervalo: 70-130°C Durante a regeneração, a câmara de cozedura é aquecida com vapor e ar quente, o que permite o aquecimento rápido e consistente dos alimentos sem os secar. Com base no tipo de alimento que está a ser aquecido, este programa oferece a possibilidade de ajustar a temperatura no interior do forno, permitindo-lhe gerir esta função como quiser. Este tipo de função é, portanto, particularmente adequado para:

Preparar refeições prontas/semi-prontas e alimentos congelados entre 70 °C e 130 °C NOTA: Para estes tipos de refeições, não se esqueça de colocar pratos adequados no forno (não feitos de materiais sintéticos ou similares) e posicione-os acima da grelha, certificando-se de remover todas as tampas. Steam Crisper Pré-definido: 165°C Intervalo: 50-230°C Este tipo de cozedura é chamado de "cozinha profissional" porque o alimento que está a ser cozido é colocado dentro de uma câmara fria que não foi pré-aquecida. Depois de ligar o forno, os alimentos são inicialmente expostos ao vapor. Após um curto período de exposição ao vapor - dependendo do volume de enchimento e, portanto, do tamanho do alimento que está a ser cozido - o aparelho move-se automaticamente para a segunda fase de ar quente. Esta função é particularmente adequada para pratos grandes de carne e marisco; pães grandes feitos com farinha branca ou integral, com levedura ou massa leve a 190°C a 210°C, bem como massa recheada ou folhada, fresca ou congelada de 190°C a 210°C. NOTA: Para obter os melhores resultados durante a execução de dois programas consecutivos de "cozinha profissional", o forno deve ser arrefecido antes de introduzir o segundo prato. DICAS ÚTEIS Ao usar o forno a vapor, comece sempre com o forno frio. Usar vapor em forno quente (imedia- tamente após a cozedura tradicional) não é recomendado, pois os benefícios da cozedura a vapor ficam anulados. Para cozinhar a vapor, tente usar a bandeja de aço inoxidável perfurada juntamente com a bandeja de recolha de gotas de aço inoxidável inferior tanto quanto possível. A primeira, assente com o seu apoio na grelha plana, permite que o vapor cozinhe completa- mente o alimento enquanto escoa quaisquer resíduos libertados durante a cozedura pelos furos. A segunda bandeja inferior, deslizada sob a grelha nos seus guias, recolherá quaisquer gotas e mantém a câmara do forno mais limpa. Quando terminar de cozinhar, o suporte da bandeja perfurada pode ser utilizado como uma superfície para manter a bandeja quente afastada da bancada enquanto retira os alimentos que acabou de preparar. ATENÇÃO: Antes de utilizar quaisquer funções de vapor, o reservatório de água tem de ser cheio. NOTA: As funções de vapor só começam depois da porta estar fechada. Se a porta estiver aberta, aparece no visor a mensagem 'FECHAR A PORTA'.PT 128 Cuidado e limpeza do forno

Esta função realiza um ciclo de limpeza injetando vapor na cavidade durante 15 minutos. No final do ciclo, qualquer crosta que se possa ter formado devido a cozedura a alta temperatura dentro da cavidade do forno, será suavizada e torna-se muito mais fácil de remover.

Esta função realiza um ciclo de limpeza do circuito, de modo a manter a limpeza e a eficácia ao longo do tempo.

No final de cada sessão de cozedura a vapor - e depois de todos os processos de limpeza – reco- mendamos descarregar qualquer água residual. Premindo o botão On/Off, antes de ir para o modo standby, siga as instruções no ecrã para avançar com a descarga de água.

1. Remova o tanque para cima até à área marcada

2. Aguarde a descarga

3. Esvazie o reservatório

Substituir a lâmpada do forno IMPORTANTE: A lâmpada do forno deve ter as seguintes características:

Fonte de alimentação: ver o valor V/Hz na placa do número de série;

Conector de tipo G9. ATENÇÃO: Certifique-se de que o aparelho está desligado antes de substituir a lâmpada para evitar choques elétricos.

Para evitar danos, coloque uma toalha de cozinha para tachos e panelas no interior do forno;

Remova os parafusos que prendem a arma- ção de aço;

Remova a lâmpada antiga deslizando-a da sua base e tendo cuidado para não a partir;

Insira a lâmpada nova, tendo cuidado para não tocar com as mãos (recomendamos usar uma luva de látex descartável);

Substitua a estrutura de aço inoxidável, tendo cuidado para não apertar o vedante da junta de silicone;

Volte a inserir os parafusos de aço inoxidável que removeu anteriormente;

Ligue o aparelho à energia elétrica. PT 129 Para o instalador

O forno deve ser instalado sob um fogão, numa coluna ou combinado com a respetiva gaveta de aquecer.

As dimensões do espaço devem ser as indicadas na figura.

O material do armário deve ser capaz de suportar o calor.

O forno deve ser colocado dentro das paredes do armário e fixado com os parafusos e casquilhos fornecidos.PT 130

Antes de ligar o aparelho à rede elétrica, certifique-se de que:

• as características do sistema elétrico satisfa- zem o que é indicado na placa do número de série aplicada na parte dianteira do forno;

• o sistema possui uma ligação à terra eficaz, em conformidade com os padrões e leis vigentes. A ligação à terra é exigida por lei. O cabo não deve atingir, em nenhum momento, uma temperatura superior a 50°C acima da temperatura ambiente. Este forno deve ser ligado à rede elétrica através de um cabo de alimentação e uma tomada compatível com a tomada do sistema elétrico que alimenta este forno. Se um aparelho fixo não dispuser de um cabo de alimentação e ficha, ou outro dispositivo que assegure a desconexão da rede com uma distância de abertura de contacto que permita uma desconexão completa nas condições de tensão excessiva da categoria III, esses dispositivos de desconexão devem ser fornecidos pela fonte de alimentação e devem estar em conformidade com as regras de instalação. A tomada ou interruptor omnipolar devem ser fáceis de alcançar quando o aparelho estiver instalado. NOTA: O fabricante declina qualquer respon- sabilidade se as normas habituais de prevenção de acidentes e as instruções acima não forem seguidas.
