INSTRUKCJA OBSŁUGI HWO45NM6OXB2 HAIER

Instrukcje użytkownika PL 100 PIEKARNIKI

REKAPITULACE ČIŠTĚNÍ OKRUHU

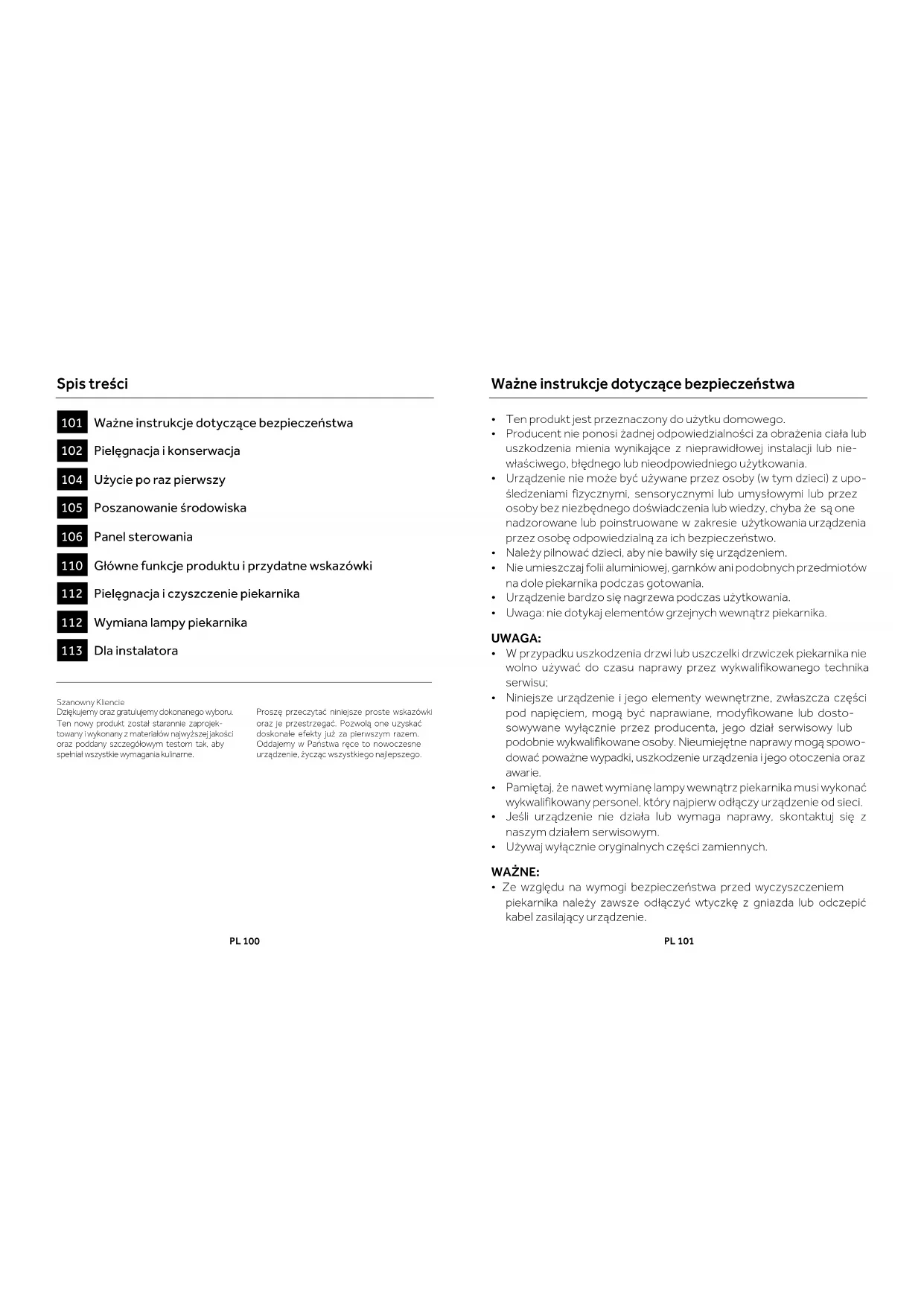

IT 99PL 100 Spis treści

Ważne instrukcje dotyczące bezpieczeństwa

Pielęgnacja i konserwacja

Użycie po raz pierwszy

Poszanowanie środowiska

Główne funkcje produktu i przydatne wskazówki

Pielęgnacja i czyszczenie piekarnika

Wymiana lampy piekarnika

Szanowny Kliencie Dziękujemy oraz gratulujemy dokonanego wyboru. Ten nowy produkt został starannie zaprojek-towany i wykonany z materiałów najwyższej jakości oraz poddany szczegółowym testom tak, aby spełniał wszystkie wymagania kulinarne. Proszę przeczytać niniejsze proste wskazówki oraz je przestrzegać. Pozwolą one uzyskać doskonałe efekty już za pierwszym razem. Oddajemy w Państwa ręce to nowoczesne urządzenie, życząc wszystkiego najlepszego. PL 101 Ważne instrukcje dotyczące bezpieczeństwa

• Ten produkt jest przeznaczony do użytku domowego.

• Producent nie ponosi żadnej odpowiedzialności za obrażenia ciała lub uszkodzenia mienia wynikające z nieprawidłowej instalacji lub nie- właściwego, błędnego lub nieodpowiedniego użytkowania.

• Urządzenie nie może być używane przez osoby (w tym dzieci) z upo- śledzeniami fizycznymi, sensorycznymi lub umysłowymi lub przez osoby bez niezbędnego doświadczenia lub wiedzy, chyba że są one nadzorowane lub poinstruowane w zakresie użytkowania urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.

• Należy pilnować dzieci, aby nie bawiły się urządzeniem.

• Nie umieszczaj folii aluminiowej, garnków ani podobnych przedmiotów na dole piekarnika podczas gotowania.

• Urządzenie bardzo się nagrzewa podczas użytkowania.

• Uwaga: nie dotykaj elementów grzejnych wewnątrz piekarnika. UWAGA:

• W przypadku uszkodzenia drzwi lub uszczelki drzwiczek piekarnika nie wolno używać do czasu naprawy przez wykwalifikowanego technika serwisu;

• Niniejsze urządzenie i jego elementy wewnętrzne, zwłaszcza części pod napięciem, mogą być naprawiane, modyfikowane lub dosto- sowywane wyłącznie przez producenta, jego dział serwisowy lub podobnie wykwalifikowane osoby. Nieumiejętne naprawy mogą spowo- dować poważne wypadki, uszkodzenie urządzenia i jego otoczenia oraz awarie.

• Pamiętaj, że nawet wymianę lampy wewnątrz piekarnika musi wykonać wykwalifikowany personel, który najpierw odłączy urządzenie od sieci.

• Jeśli urządzenie nie działa lub wymaga naprawy, skontaktuj się z naszym działem serwisowym.

• Używaj wyłącznie oryginalnych części zamiennych. WAŻNE:

• Ze względu na wymogi bezpieczeństwa przed wyczyszczeniem piekarnika należy zawsze odłączyć wtyczkę z gniazda lub odczepić kabel zasilający urządzenie.PL 102

• Dodatkowo nie należy używać substancji kwasowych lub zasadowych (takich jak: cytryna, ocet, sól, pomidory itp.). Nie należy używać produktów zawierających chlor, kwasy czy środki żrące, w szczególności do czyszczenia malowanych części. Pielęgnacja i konserwacja

• Chociaż komora piekarnika jest wykonana z wysokiej jakości stali, nieprawidłowa konserwacja może spowodować korozję;

• Piekarnik powinien być czyszczony regularnie, a wszelkie pozostałości jedzenia powinny być usuwane;

• Nie czyścić piekarnika natychmiast po wyjęciu naczynia, ponieważ resztki pary są nadal bardzo gorące (ryzyko poparzenia); sprawdź, czy wyświetlacz pokazuje niską temperaturę resztkową lub jej brak.

• Zachowaj ostrożność podczas otwierania drzwi, gdy piekarnik jest włączony, ponieważ wydobywająca się para może spowodować oparzenia.

• Jeśli dopływ prądu zostanie przerwany, gdy ponownie się włączy, musisz opróżnić obwód, nawet jeśli nie powinno w nim być wody.

• Nie wolno używać żrących środków czy ostrych metalowych skrobaków do czyszczenia szklanych drzwiczek piekarnika, ponieważ mogą one zarysować powierzchnię, powodując rozbicie szkła.

• Podczas czyszczenia upewnić się, że do urządzenia nie dostała się woda.

• Używać tylko lekko wilgotnych szmat.

• Nigdy nie rozpylać wody wewnątrz lub na zewnątrz urządzenia.

• Nie używać do czyszczenia urządzeń parowych, ponieważ przedostająca się woda może spowodować uszkodzenia.

• Nie używać urządzenia do ogrzewania lub nawilżania pomieszczenia.

• Urządzenie należy zainstalować i używać w temperaturze otoczenia od 5°C do 35°C.

• Jeśli istnieje ryzyko mrozu, resztki wody w pompach mogą zamarznąć i je uszkodzić.

• Używać wyłącznie czujnika temperatury zalecanego dla tego piekarnika.

• Sonda do żywności jest akcesorium dostępnym tylko w niektórych modelach produktów.

• Zestaw 6 tac Gastronorm jest dostępny na życzenie. PL 103 WAŻNE:

• Tabliczka identyfikacyjna piekarnika jest dostępna po zamontowaniu urządzenia. Tabliczka ta, widoczna po otwarciu drzwiczek, zawiera informacje niezbędne przy zgłaszaniu zapotrzebowania na części zamienne do urządzenia.

REJESTR DANYCH SERWISOWYCH Numer modelu Numer seryjny Data montażu lub nabycia .......................................................................................PL 104 Użycie po raz pierwszy

• Piekarnik należy dokładnie umyć wodą z mydłem i dokładnie wypłukać.

• Podgrzej piekranik przez 30 minut w maksymalnej temperaturze; usuwa to wszystkie pozostałe oleje fabryczne, które mogą wydzielać nieprzyjemny zapach podczas gotowania. Użyj funkcji obiegu powietrza z wentylatorem bez wkładania akcesoriów do piekarnika.

• Zanim akcesoria zostaną użyte po raz pierwszy, starannie je wymyj bardzo gorącym alkalicznym roztworem myjącym i miękką ściereczką.

KORZYSTANIE Z PŁASKIEJ KRATKI

Aby zdjąć płaską kratkę, pociągnij kratkę do siebie, aż się zatrzyma, a następnie unieś, ciągnąc w górę, aż wysunie się całkowicie. Aby włożyć płaską kratkę, wsuń ją pod kątem 45°, aż się zablokuje, a następnie opuść poziomo i wepchnij do końca.

Jeśli płaska kratka ma niską tackę ociekową, aby ją wyjąć, unieś ją lekko i przesuń do siebie. Aby włożyć ją ponownie, wsuń ją z powrotem, aż zostanie prawidłowo osadzona.

KORZYSTANIE Z PERFOROWANEJ TACY

Taca służy do gotowania na parze i jest umieszczana na płaskiej kratce wraz ze wspornikiem.

UWAGA: zestaw 6 tac Gastronorm jest dostępny na życzenie. Zalecamy również używanie go w połączeniu z tacką ociekową, aby wyłapywać wszelkie ska- pujące jedzenie podczas gotowania. PL 105 Poszanowanie środowiska Dokumentacja do tego urządzenia jest wydru- kowana na papierze bielonym bez użycia chloru lub pochodzącym z recyklingu, co przyczynia się do ochrony środowiska. Opakowanie zostało zaprojektowane tak, aby nie szkodzić środowisku; są to produkty eko- logiczne, które można ponownie wykorzystać lub poddać recyklingowi. Ponowne przetwarzanie opakowań oszczędza surowce i zmniejsza ilość odpadów przemysło- wych i komunalnych. MATERIAŁ OPAKOWANIOWY w 100% nadaje się do po now

nego przetworzenia i posiada symbol recyklingu.

Utylizacja zgodnie z lokalnymi przepisami. Materiał opako

niowy (plastikowe torby, elementy styropianowe itd.) powinny być poza zasięgiem dzieci, ponieważ stanowią potencjalne zagrożenie.

TO URZĄDZENIE ma oznaczenie zgodne z Europejską Dyrektywą 2002/96/WE dotyczącą Zużytego sprzętu elektrycznego i elektronicznego (ZSEE). Poprzez zapewnienie odpowiedniej utylizacji tego urządzenia użyt- kownik zapobiega wystąpieniu ewentualnych negatywnych skutków dla środowiska i zdrowia ludzi. SYMBOL na produkcie lub dołączonej dokumentacji wska- zuje,

że tego produktu nie wolno traktować jak odpadu domowego, ale należy go dostarczyć do odpowiedniego punktu zbiórki sprzętu elek- trycznego i elektronicznego.

UTYLIZACJI NALEŻY DOKONAĆ zgodnie z lokal- nymi przepisami w zakresie utylizacji odpadów. W celu uzyskania DODATKOWYCH INFORMACJI na temat przetwarzania, odzysku i recyklingu tego urządzenia należy skontaktować się z wła- ściwym lokalnym urzędem, punktem zbiórki odpadów komunalnych czy sklepem, w którym został on zakupiony. PRZED ZEZŁOMOWANIEM należy odciąć od niego przewód elektryczny, aby uniemożliwić jego używanie.PL 106 Panel sterowania PIERWSZA KONFIGURACJA

TRYB DEMO WŁ. / WYŁ. WŁ. / WYŁ. Przyciśnij przez 3 sek. Dotknij 5 razyPL 110 Główne funkcje produktu i przydatne wskazówki

GOTOWANIE W PIEKARNIKU

Symbol Opis Propozycje Wielopoziomowo Wstępnie ustawione: 165°C Zakres: 50-230°C IDEALNE DO: ciast, ciasteczek, placków, nadziewanych i duszonych dań.

Funkcja umożliwia pieczenie różnych potraw w tym samym czasie na jednej półce lub wielu półkach. Ciepło jest lepiej rozprowadzane i lepiej przenika do żywności, skracając zarówno czas rozgrzewania piekarnika jak i pieczenia. Aromaty nie mieszają się. Podczas pieczenia różnych potraw razem należy dodać około 10 minut. Eco wielopoziomowy Wstępnie ustawione: 165°C Zakres: 50-230°C Ten tryb ma na celu oszczędzanie energii. Idealny do mrożonej lub wstępnie ugotowanej żywności oraz małych porcji. Czas nagrzewania jest bardzo krótki, a gotowanie przebiega wolniej. Nie zaleca się go przy dużych wsadach, np. dużych porcjach żywności

Grill Wstępnie ustawione: 230°C Zakres: 50-230°C IDEALNE DO: mięsa z grilla, ryb, warzyw. Funkcja ta umożliwia wykorzystanie tylko górnej grzałki oraz regulację poziomu grilla. Używać przy zamkniętych drzwiczkach. Nie umieszczać białych mięs zbyt blisko grilla. Wielopoziomowo + grill Wstępnie ustawione: 210°C Zakres: 50-230°C IDEALNE DO: zapiekanek i chrupiących potraw. Ta funkcja łączy w sobie zalety gotowania na wielu poziomach z możliwością równomiernego gotowania wielowarstwowych przepisów i grubszych kawałków żywności, grillując w celu uzyskania lekkiej chrupkości na zewnętrznej powierzchni. Grill + termoobieg Wstępnie ustawione: 165°C Zakres: 50-230°C IDEALNE DO: całych kawałków mięsa (pieczeni). Górna grzałka jest używana wraz z termoobiegiem cyrkulującym powietrze wewnątrz piekarnika. Idealny do gotowania grubszych artykułów spożywczych i całych kawałków mięsa, takich jak pieczeń wieprzowa, drób itp.

Obróć potrawę w połowie gotowania. OSTRZEŻENIA:

Upewnić się, że jedzenie nie znajduje się zbyt blisko grilla.

Podgrzewanie jest konieczne w przypadku mięs czerwonych, ale nie w przypadku mięs białych. PL 111 Symbol Opis Propozycje Steam Pure Wstępnie ustawione: 100°C Zakres: 40-100°C Za pomocą wentylacji promieniowej para jest rozprowadzana, aby zapewnić równomierne podgrzanie i ugotowanie żywności. Daje to tę zaletę, że można gotować na trzech różnych poziomach w tym samym czasie, zwracając uwagę na umieszczanie bardziej „pełnej treści” żywności na wyższym poziomie i mniej gęstych produktów spożywczych - takich jak warzywa - na niższych poziomach ( od pierwszego do trzeciego). UWAGA; Podczas gotowania na parze należy zawsze umieszczać dolną tacę ze stali nierdzewnej pod perforowanym po jemnikiem do gotowania, aby zebrać wszelkie resztki jedzenia lub skropliny, które mogą spaść/kapać. Steam Warm Wstępnie ustawione: 130°C Zakres: 70-130°C Podczas regeneracji komora gotowania jest ogrzewana parą i ciepłym powietrzem, co pozwala na szybkie i równomierne podgrzanie żywności bez jej wysychania. W zależności od rodzaju ponownie podgrzewanej żywności, program ten oferuje możliwość dostosowania temperatury wewnątrz piekarnika, umożliwiając zarządzanie tą funkcją według własnego uznania. Dlatego ten rodzaj funkcji jest szczególnie odpowiedni dla:

Podgrzewania gotowej żywności od 70°C do 130°C;

Przygotowywania dań gotowych/półproduktów i mrożonek od 70°C do 130°C UWAGA; W przypadku tego rodzaju posiłków należy umieścić w piekarniku odpowiednie naczynia (niewykonane z materiałów syntetycznych lub podobnych) i umieścić je nad grillem, pamiętając o zdjęciu pokrywek. Steam Crisper Wstępnie ustawione: 165°C Zakres: 50-230°C Ten rodzaj gotowania nazywa się „gotowaniem profesjonalnym”, ponieważ gotowane jedzenie jest umieszczane w komorze chłodniczej, która nie została wstępnie podgrzana. Po włączeniu piekarnika żywność jest początkowo wystawiona na działanie pary (lub jest „parowana”). Po krótkim okresie wystawienia na działanie pary – w zależności od objętości napełnienia, a tym samym wielkości gotowanej potrawy – urządzenie automatycznie przechodzi do drugiej fazy ciepłego powietrza. Ta funkcja jest szczególnie odpowiednia do dużych kawałków mięsa i owoców morza; duże bochenki chleba wypiekane z mąki białej lub pełnoziarnistej, z drożdżami lub ciasta drożdżowego o temperaturze od 190 do 210°C, a także nadziewane i wydrążone ciasto francuskie, świeże lub mrożone, o temperaturze od 190° do 210°C. UWAGA; Aby uzyskać najlepsze wyniki podczas uruchamiania dwóch następujących po sobie programów „profesjonalnego gotowania”, piekarnik musi zostać schłodzony przed wprowadzeniem drugiego dania. PRZYDATNE PORADY Używając piekarnika parowego, zawsze zaczynaj od zimnego piekarnika. Używanie pary w gorącym piekarniku (bezpośrednio po tradycyjnym goto- waniu) nie jest zalecane, ponieważ korzyści z goto- wania na parze zostaną zniweczone. Do gotowania na parze staraj się jak najczęściej używać perforowanej tacki ze stali nierdzewnej razem z dolną tacą ociekową ze stali nierdzewnej. Pierwszy, oparty na podporze na płaskim grillu, pozwala parze w pełni ugotować jedzenie, jedno- cześnie odprowadzając wszelkie pozostałości uwolnione podczas gotowania przez otwory. Druga taca dolna, wsunięta pod grill na prowad- nicach, będzie zbierać wszelkie skapujące jedzenie i utrzymywać komorę piekarnika w czystości. Po zakończeniu gotowania wspornik z perfo- rowaną tacą można wykorzystać jako powierzchnię, aby utrzymać gorącą tacę z dala od blatu podczas wyjmowania właśnie upieczonego jedzenia. UWAGA: Przed użyciem funkcji pary należy napełnić pojemnik na wodę. UWAGA; Funkcje pary nie uruchomią się, dopóki drzwiczki nie zostaną zamknięte. Jeśli drzwi są otwarte, na wyświetlaczu pojawi się komunikat

„ZAMKNIJ DRZWI”.PL 112

Pielęgnacja i czyszczenie piekarnika

CZYSZCZENIE KOMORY H2O

Funkcja ta umożliwia wykonanie cyklu czyszczenia poprzez wtłaczanie pary do komory przez 15 minut. Pod koniec cyklu wszelkie skorupy, które mogły się utworzyć w wyniku gotowania w wysokiej tempe- raturze w komorze piekarnika, zostaną zmiękczone i będą znacznie łatwiejsze do usunięcia.

CZYSZCZENIE OBWODU H2O

Ta funkcja wykonuje cykl czyszczenia obwodu, aby utrzymać czystość i skuteczność w czasie. ODPROWADZANIE WODY Pod koniec każdej sesji gotowania na parze – i po wszystkich procesach czyszczenia – zalecamy spuszczenie resztek wody. Naciskając przycisk Wł./Wył., przed przejściem do trybu gotowości postępuj zgodnie z instrukcjami na ekranie, aby kontynuować odprowadzanie wody.

1. Wyjąć zbiornik aż do oznaczonego miejsca

2. Poczekaj na rozładowanie

3. Opróżnij zbiornik

Wymiana lampy piekarnika WAŻNE: Lampa piekarnika musi mieć następujące cechy:

Struktura przystosowana do wysokich tempe- ratur (do 300 °C);

Zasilanie: patrz wartość V/Hz na tabliczce z numerem seryjnym;

Złącze typu G9. UWAGA: Upewnić się, że urządzenie jest wyłączone przed wymianą lampy, aby uniknąć porażenia prądem.

Aby uniknąć uszkodzeń, rozłóż ściereczkę do garnków i patelni wewnątrz piekarnika;

Wykręć śruby mocujące stalową ramę;

Wyjmij starą lampę, wysuwając ją z gniazda i uważając, aby jej nie stłuc;

Włóż nową żarówkę, uważając, aby nie dotknąć jej rękami (zalecamy użycie jednorazowej rękawiczki lateksowej);

Wymień ramkę ze stali nierdzewnej, uważając, aby nie ścisnąć silikonowej uszczelki;

Ponownie włóż śruby ze stali nierdzewnej, które wcześniej wykręciłeś;

Podłącz urządzenie do zasilania. PL 113 Dla instalatora

Piekarnik powinien być montowany pod blatem, w słupku lub w połączeniu z szufladą grzewczą.

Wymiary muszą być zgodne z tymi, które przedstawia rysunek.

Tworzywo, z którego wykonana jest szafka, musi być odporne na wysoką temperaturę.

Piekarnik musi być wyśrodkowany w ścianach szafki i zamocowany za pomocą dostarczonych śrub i tulei.PL 114

PODŁĄCZENIE DO SIECI ELEKTRYCZNEJ

Przed podłączeniem urządzenia do sieci zasilającej upewnij się, że:

• parametry instalacji elektrycznej odpowiadają temu, co pokazuje tabliczka z numerem seryjnym, znajdująca się z przodu piekarnika;

• system posiada skuteczne uziemienie, zgodne z obowiązującymi normami i przepisami. Uziemienie jest wymagane przepisami prawa. Przewód nie może w żadnym miejscu nagrzewać się do temperatury przekraczającej 50°C powyżej temperatury otoczenia. Ten piekarnik musi być podłączony do sieci elektrycznej za pomocą kabla zasilającego i wtyczki kompatybilnej z gniazdem instalacji elektrycznej, z której zasilany jest ten piekarnik. Jeżeli urządzenie stacjonarne nie posiada kabla zasilającego i wtyczki lub innego urządzenia, które zapewnia odłączenie od sieci z odległością otwarcia styków umożliwiającą całkowite odłączenie w warun- kach nadmiernego napięcia kategorii III, takie urządzenia odłączające muszą być dostarczone przez sieć zasilającą i muszą być zgodne z zasa- dami instalacji. Wielobiegunowe gniazdko czy rozłącznik muszą być łatwo dostępne, jeśli urządzenie zostało zamon- towane. UWAGA; Producent zrzeka się wszelkiej odpo- wiedzialności w przypadku nieprzestrzegania stan- dardowych norm zapobiegania wypadkom oraz powyższych instrukcji.
