MANUAL DE USUARIO HWO45NM6OXB2 HAIER

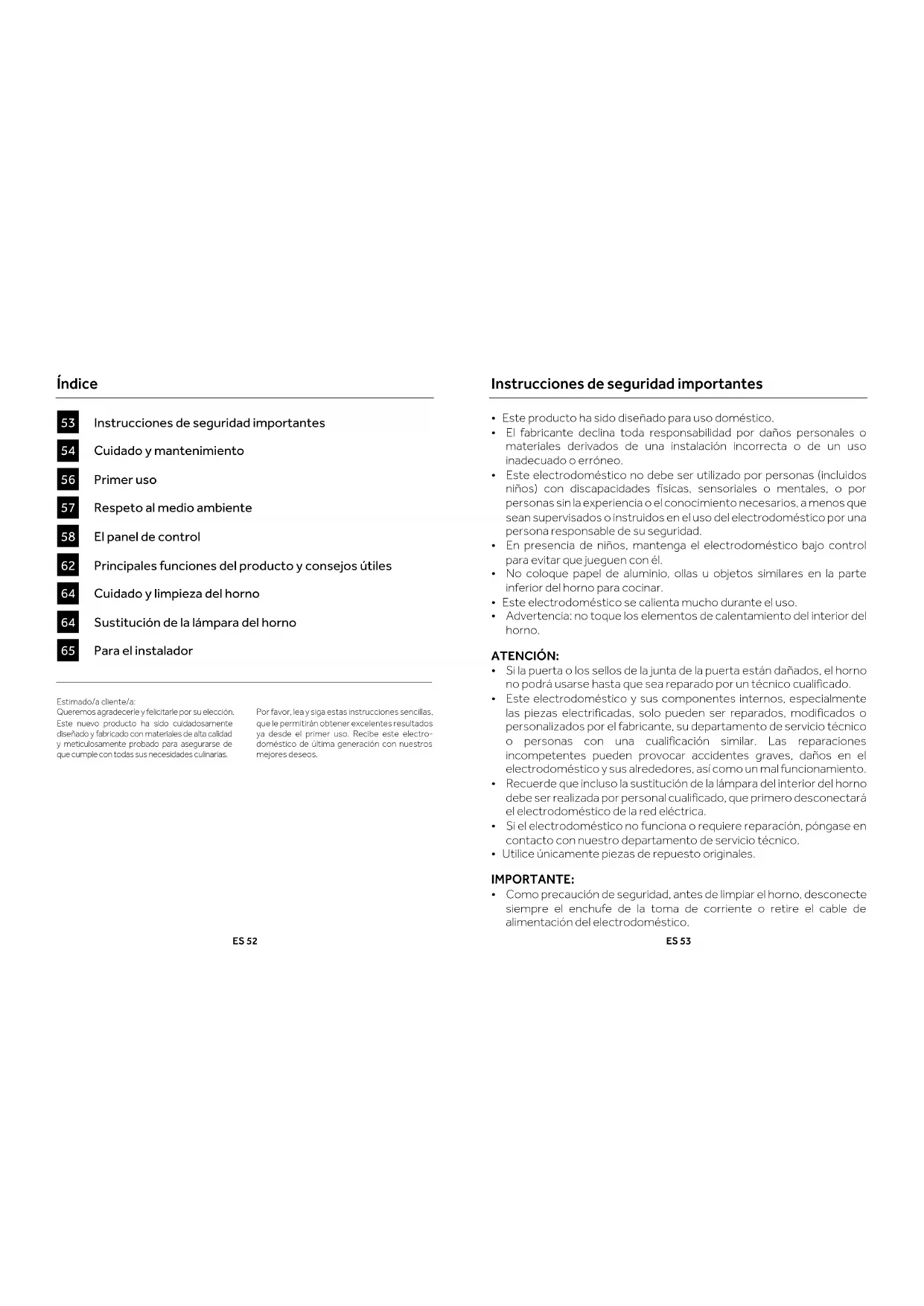

Instrucciones de uso ES 52 HORNOS

Instrucciones de seguridad importantes

Cuidado y mantenimiento

Respeto al medio ambiente

Principales funciones del producto y consejos útiles

Cuidado y limpieza del horno

Sustitución de la lámpara del horno

Estimado/a cliente/a: Queremos agradecerle y felicitarle por su elección. Este nuevo producto ha sido cuidadosamente diseñado y fabricado con materiales de alta calidad y meticulosamente probado para asegurarse de que cumple con todas sus necesidades culinarias. Por favor, lea y siga estas instrucciones sencillas, que le permitirán obtener excelentes resultados ya desde el primer uso. Recibe este electro-doméstico de última generación con nuestros mejores deseos. ES 53 Instrucciones de seguridad importantes

• Este producto ha sido diseñado para uso doméstico.

• El fabricante declina toda responsabilidad por daños personales o materiales derivados de una instalación incorrecta o de un uso inadecuado o erróneo.

• Este electrodoméstico no debe ser utilizado por personas (incluidos niños) con discapacidades físicas, sensoriales o mentales, o por personas sin la experiencia o el conocimiento necesarios, a menos que sean supervisados o instruidos en el uso del electrodoméstico por una persona responsable de su seguridad.

• En presencia de niños, mantenga el electrodoméstico bajo control para evitar que jueguen con él.

• No coloque papel de aluminio, ollas u objetos similares en la parte inferior del horno para cocinar.

• Este electrodoméstico se calienta mucho durante el uso.

• Advertencia: no toque los elementos de calentamiento del interior del horno. ATENCIÓN:

• Si la puerta o los sellos de la junta de la puerta están dañados, el horno no podrá usarse hasta que sea reparado por un técnico cualificado.

• Este electrodoméstico y sus componentes internos, especialmente las piezas electrificadas, solo pueden ser reparados, modificados o personalizados por el fabricante, su departamento de servicio técnico o personas con una cualificación similar. Las reparaciones incompetentes pueden provocar accidentes graves, daños en el electrodoméstico y sus alrededores, así como un mal funcionamiento.

• Recuerde que incluso la sustitución de la lámpara del interior del horno debe ser realizada por personal cualificado, que primero desconectará el electrodoméstico de la red eléctrica.

• Si el electrodoméstico no funciona o requiere reparación, póngase en contacto con nuestro departamento de servicio técnico.

• Utilice únicamente piezas de repuesto originales. IMPORTANTE:

• Como precaución de seguridad, antes de limpiar el horno, desconecte siempre el enchufe de la toma de corriente o retire el cable de alimentación del electrodoméstico.ES 54

• Además, evite el uso de sustancias ácidas o alcalinas (como limón, vinagre, sal, tomate, etc.). Evite utilizar productos que contengan cloro, ácidos o abrasivos, especialmente para la limpieza de las piezas pintadas. Cuidado y mantenimiento

• Aunque la cámara de cocción está fabricada con acero de alta calidad, un mantenimiento incorrecto puede causar corrosión.

• El horno debe limpiarse periódicamente y deben eliminarse todos los residuos de alimentos.

• No limpie el horno inmediatamente después de retirar el plato, ya que las gotas de vapor residuales están todavía muy calientes (riesgo de quemaduras); compruebe que la pantalla muestra una temperatura residual baja o ninguna.

• Tenga cuidado al abrir la puerta cuando el horno esté encendido, ya que la salida de vapor puede causar quemaduras.

• Si el suministro de electricidad se interrumpe, cuando vuelva a encenderse es necesario vaciar el circuito, aunque no debería haber agua en él.

• No use materiales abrasivos ásperos o raspadores de metal afilados para limpiar la puerta de cristal del horno, ya que podrían rayar la superficie y romper el cristal.

• Durante la limpieza, asegúrese de que no entre agua en el electro- doméstico.

• Utilice únicamente trapos ligeramente húmedos.

• Nunca rocíe agua dentro o fuera del electrodoméstico.

• No utilice dispositivos de vapor para la limpieza, ya que la penetración de agua podría provocar daños.

• No use el electrodoméstico para calentar o humidificar la habitación.

• Este electrodoméstico debe instalarse y usarse a una temperatura ambiente de entre 5 °C y 35 °C.

• Si hay riesgo de heladas, cualquier agua residual en las bombas podría congelarlas y dañarlas.

• Utilice exclusivamente la sonda térmica recomendada para este horno.

• La sonda para alimentos es un accesorio solo disponible para algunos modelos.

• El juego de 6 bandejas Gastronorm está disponible bajo petición. ES 55 IMPORTANTE:

• La placa de identificación del horno es accesible cuando el electro- doméstico está instalado. Esta placa de identificación, visible al abrir la puerta, contiene toda la información que necesitará al solicitar piezas de repuesto para el electrodoméstico. LOCALIZACIÓN DE LAS ETIQUETAS DE SERIE:

REGISTRO DE DATOS DE SERVICIO Número de modelo Número de serie Fecha de instalación o ocupación .......................................................................................ES 56 Primer uso

• El horno debe limpiarse a fondo con agua y jabón y enjuagarse cuidadosamente.

• Caliente el horno durante unos 30 minutos a la temperatura máxima; esto elimina todos los aceites de fabricación residuales que podrían causar malos olores durante la cocción. Utilice la función circular más ventilador sin accesorios en el horno.

• Antes de utilizar los accesorios por primera vez, límpielos cuidadosamente con una solución de lavado alcalina muy caliente y un paño suave.

USO DE LA PARRILLA PLANA

Para retirar la parrilla plana, tire de la parrilla hacia usted hasta que se detenga y luego levántela, tirando hacia arriba, hasta que salga comple- tamente. Para insertar la parrilla plana, deslícela en un ángulo de 45° hasta que quede bloqueada, y luego póngala en horizontal y empújela del todo.

Si la parrilla plana tiene una bandeja de goteo inferior, retírela levantándola levemente y deslizándola hacia usted. Para volver a introducirla, deslícela de nuevo hasta que esté correctamente instalada.

USO DE LA BANDEJA PERFORADA

Esta bandeja se utiliza para cocinar al vapor y se coloca en la parrilla plana junto con su soporte.

NOTA: el juego de 6 bandejas Gastronorm está disponible bajo petición. También recomendamos utilizarla en combinación con la bandeja de goteo para recoger cualquier goteo de comida durante la cocción. ES 57 Respeto al medio ambiente La documentación de este electrodoméstico se imprime en papel blanqueado sin cloro o papel reciclado para contribuir a la protección del medio ambiente. El embalaje se ha diseñado para evitar daños al medio ambiente; son productos ecológicos que pueden ser reutilizados o reciclados. El reciclaje del embalaje ahorra materias primas y reduce el volumen de residuos industriales y domésticos. EL MATERIAL DE EMBALAJE es 100 % reciclable y está marcado con el símbolo de reciclaje.

Deséchelo de acuerdo con las leyes locales. El material de embalaje (bolsas de plástico, partes de poliestireno, etc.) debe mantenerse fuera del alcance de los niños, ya que es potencialmente peligroso.

ESTE ELECTRODOMÉSTICO está marcado de conformidad con la directiva europea 2002/96/CE en materia de Residuos de Electrodomésticos Eléctricos y Electrónicos (RAEE). Al asegurarse de que este producto se elimina correctamente, el usuario contribuye a prevenir posibles consecuencias negativas para el medio ambiente y la salud. EL SÍMBOLO ubicado en el producto o la documentación que lo acompaña indica que este producto no puede ser tratado como un residuo doméstico normal, sino que debe ser entregado en un punto limpio adecuado para el reciclaje de electrodomésticos eléctricos y electrónicos.

LA ELIMINACIÓN DEBE REALIZARSE de acuerdo con las leyes locales sobre eliminación de desechos.

PARA OBTENER INFORMACIÓN ADICIONAL

en relación con el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su oficina local competente, el servicio de recogida de residuos domésticos o el almacén donde se compró el producto. ANTES DE DESECHARLO, inutilícelo cortando el cable eléctrico.ES 58 El panel de control

PRIMERA CONFIGURACIÓN

AJUSTAR PARÁMETROS Y COCCIÓN EN EL HORNO

BLOQUEO DE PANTALLA DURANTE LA COCCIÓN

ENCENDIDO / APAGADO ENCENDIDO / APAGADO Pulse 3 seg. Toque 5 vecesES 62 Principales funciones del producto y consejos útiles

Símbolo Descripción Sugerencias Multinivel Preajuste: 165°C Rango: 50-230°C IDEAL PARA: bollería, galletas, tartas, rellenos y estofados. Utilice esta función para cocinar diferentes alimentos al mismo tiempo en uno o más niveles del horno. El calor se distribuye y penetra mejor en los alimentos, reduciendo tanto el precalenta- miento como los tiempos de cocción. Los aromas no se mezclan. Deje aproximadamente 10 minutos más cuando cocine diferentes alimentos a la vez. Multinivel eco Preajuste: 165°C Rango: 50-230°C Este modo está diseñado para ahorrar energía. Ideal para alimentos congelados o precocinados, y porciones pequeñas. El tiempo de precalentamiento es muy corto y la cocción tiende a ser más lenta. No se recomienda para cargas pesadas, p.ej.: porciones grandes o preparaciones para comidas grandes.

Grill Preajuste: 230°C Rango: 50-230°C IDEAL PARA: carne, pescado y verduras a la parrilla. Esta función utiliza solo el elemento de calentamiento superior, y el nivel del grill se puede ajustar. Usar con la puerta cerrada. No coloque las carnes blancas demasiado cerca del grill. Multinivel + Grill Preajuste: 210°C Rango: 50-230°C IDEAL PARA: gratinados y alimentos crujientes. Esta función combina los beneficios de la cocción multinivel con la capacidad de cocinar de manera uniforme varias capas y piezas más gruesas de alimentos, asando a la parrilla para tostar ligeramente la superficie externa. Grill + Ventilador Preajuste: 165°C Rango: 50-230°C IDEAL PARA: trozos de carne entera (asados). El elemento de calentamiento superior se utiliza con el ventilador para hacer circular el aire dentro del horno. Ideal para cocinar alimentos más gruesos y piezas enteras de carne, como carne de cerdo asada, aves de corral, etc.

Voltee la comida a media cocción. ADVERTENCIAS:

Asegúrese de que la comida no esté demasiado cerca del grill.

El precalentamiento es necesario para las carnes rojas, pero no para las carnes blancas. ES 63 Símbolo Descripción Sugerencias Steam Pure Preajuste: 100°C Rango: 40-100°C A través de la ventilación radial, el vapor se distribuye para asegurar que los alimentos se calientan y se cuecen de manera uniforme. Esto ofrece la ventaja de poder cocinar en los tres distintos niveles al mismo tiempo, teniendo cuidado de posicionar los alimentos con más «cuerpo» en el nivel más alto, y los alimentos menos densos (como las verduras) en los niveles más bajos (desde el primero hasta el tercero). NOTA: Durante la cocción al vapor, coloque siempre la bandeja inferior de acero inoxidable debajo del recipiente de cocción perforado, a fin de recoger cualquier residuo de comida o condensado que pudiera caer o gotear. Steam Warm Preajuste: 130°C Rango: 70-130°C En esta función, la cámara de cocción se calienta con vapor y aire caliente, lo que permite un calentamiento rápido y constante de los alimentos sin secarlos. En función del tipo de comida que se está recalentando, este programa ofrece la posibilidad de ajustar la temperatura dentro del horno, lo que le permite gestionar esta función a su gusto. Por lo tanto, este tipo de función es especialmente adecuada para:

Preparar comidas preparadas y semipreparadas y alimentos congelados de 70 °C a 130 °C. NOTA: Para este tipo de comidas, asegúrese de colocar platos adecuados en el horno (no hechos de materiales sintéticos o similares) y colocarlos sobre la rejilla, asegurándose de quitar las tapas. Steam Crisper Preajuste: 165°C Rango: 50-230°C Este tipo de cocción se denomina «cocción profesional» porque los alimentos que se cocinan se colocan dentro de una cámara fría que no se ha calentado previamente. Después de encender el horno, los alimentos se exponen inicialmente al vapor. Después de un corto período de exposición al vapor (en función del volumen de llenado y, por lo tanto, del tamaño de los alimentos que se están cocinando) el electrodoméstico pasa automáticamente a la segunda fase de aire caliente. Esta función es especialmente adecuada para grandes piezas de carne y marisco, panes de gran tamaño hechos con harina blanca o integral, con levadura o masa con levadura, a 190 °C - 210 °C, así como para hojaldres rellenos y huecos, ya sean frescos o congelados, de 190 °C a 210 °C. NOTA: Para obtener mejores resultados al ejecutar dos programas consecutivos de «cocción profesional», el horno debe enfriarse antes de introducir el segundo plato. CONSEJOS ÚTILES Cuando use el horno de vapor, empiece siempre con el horno frío. No se recomienda usar vapor en un horno caliente (inmediatamente después de la cocción tradicional), ya que los beneficios de la cocción al vapor desaparecerán. Para cocinar al vapor, trate de utilizar la bandeja perforada de acero inoxidable junto con la bandeja de goteo inferior de acero inoxidable tanto como sea posible. La primera, colocada sobre la parrilla plana, permite que el vapor cueza completamente los alimentos mientras se escurren los residuos liberados durante la cocción a través de los agujeros. La segunda, ubicada en las guías debajo de la parrilla, recogerá cualquier goteo y mantendrá la cámara del horno limpia. Cuando haya terminado de cocinar, el soporte de la bandeja perforada se puede utilizar como superficie para mantener la bandeja caliente aislada de la encimera mientras saca los alimentos que acaba de cocinar. ATENCIÓN: Antes de utilizar cualquier función de vapor, el depósito de agua debe llenarse. NOTA: Las funciones de vapor no comenzarán hasta que la puerta esté cerrada. Si la puerta está abierta, en la pantalla aparecerá el mensaje

«CIERRE LA PUERTA».ES 64

Cuidado y limpieza del horno

Esta función realiza un ciclo de limpieza inyectando vapor en la cavidad durante 15 minutos. Al final del ciclo, cualquier corteza que pueda haberse formado debido a la cocción a alta temperatura dentro de la cavidad del horno, se ablandará y será mucho más fácil de quitar.

Esta función realiza un ciclo de limpieza del circuito para mantenerlo limpio y eficiente a lo largo del tiempo.

Al final de cada sesión de cocción al vapor (y después de todos los procesos de limpieza) recomendamos descargar el agua residual. Al pulsar el botón de encendido/apagado, antes de ir al modo de espera, siga las instrucciones de la pantalla para proceder con la descarga de agua.

1. Extraiga el depósito hasta el área marcada.

2. Espere a la descarga.

3. Vacíe el depósito.

Sustitución de la lámpara del horno IMPORTANTE: La lámpara del horno deberá tener las siguientes características:

Estructura apta para altas temperaturas (hasta 300 °C).

Alimentación: ver el valor V/Hz en la placa del número de serie.

Conector tipo G9. ATENCIÓN: Asegúrese de que el electro- doméstico esté apagado antes de cambiar la lámpara para evitar descargas eléctricas.

Para evitar daños, extienda un trapo dentro del horno.

Retire los tornillos que sujetan el marco de acero.

Retire la lámpara antigua deslizándola de su alojamiento y teniendo cuidado de no romperla.

Inserte la bombilla nueva, teniendo cuidado de no tocarla con las manos (se recomienda usar un guante de látex desechable).

Vuelva a colocar el marco de acero inoxidable, teniendo cuidado de no apretar el sello de junta de silicona.

Vuelva a introducir los tornillos de acero inoxidable que haya quitado previamente.

Conecte el electrodoméstico a la alimentación. ES 65 Para el instalador INSTALACIÓN DEL HORNO EN LA ENCIMERA

El horno debe instalarse debajo de una placa de cocción, en una columna o en combinación con el cajón del calentador de alimentos respectivo.

Las dimensiones de espacio deben ser las que figuran en la imagen.

El material del armario debe ser capaz de soportar el calor.

El horno debe estar centrado dentro de las paredes del armario y fijarse con los tornillos y los casquillos provistos.ES 66

Antes de conectar el electrodoméstico a la red eléctrica, asegúrese de que:

• Las características del sistema eléctrico satis- facen los valores mostrados en la placa del número de serie aplicada a la parte frontal del horno.

• El sistema cuenta con una conexión a tierra efectiva, conforme a las normas y leyes vigentes. La ley exige la conexión a la tierra. El cable no debe, en ningún punto, alcanzar una temperatura superior a 50 °C por encima de la temperatura ambiente. Este horno debe conectarse a la red eléctrica a través de un cable de alimentación y un enchufe compatible con la toma de corriente de la instalación eléctrica que alimenta este horno. Si un electrodoméstico fijo no dispone de un cable de alimentación y un enchufe, u otro dispositivo que garantice la desconexión de la red eléctrica con una distancia de apertura de contacto que permita una desconexión completa en las condiciones de la categoría III de tensión excesiva, dichos dispositivos de desconexión deberán ser provistos por la red eléctrica y deberán cumplir las normas de instalación. El enchufe omnipolar o interruptor debe ser fácil de alcanzar cuando el electrodoméstico está instalado. NOTA: El fabricante declina toda responsabilidad si no se siguen las normas habituales de prevención de accidentes y las instrucciones anteriores.
