Tipo de produto	Cabo de aquecimento anticongelante para tubulações
Marca	Perel
Modelo	1200T
Alimentação	220-240 V~, 50 Hz
Índice de proteção	IP77
Temperatura de operação	-60 °C a +180 °C
Aplicação	Proteção contra gelo de tubulações de água, combustível, etc.
Termostato integrado	Sim, ativação a +3 °C, desligamento a +10 °C
Isolamento autorizado	Espuma de polietileno ignífuga, espessura máxima 13 mm
Cabo	Resistente às intempéries, não cortar nem alongar
Uso	Em tubos contendo líquido, temperatura do líquido ≤ +60 °C
Acessórios incluídos	Braçadeiras plásticas, fita adesiva isolante (artigo 1040-NPC)
Compatibilidade com tubos plásticos	PVC, PE-LD, PP, etc. (instalação retilínea)
Manutenção	Verificar o estado do cabo antes do uso, não danificar o cordão
Segurança	Não conectar enrolado, evitar contato com superfícies inflamáveis
Garantia	24 meses para consumidores (condições Velleman)
País de origem	União Europeia (distribuição por Electro-Vela)

Perguntas frequentes - 1200T Perel

Como instalar o cabo de aquecimento 1200T?

Desenrole o cabo e mantenha-o em contato direto com o tubo. Fixe a extremidade com uma braçadeira plástica incluída. Para tubos plásticos, coloque primeiro fita de alumínio (DTALU50) para difundir o calor. Em seguida, conecte em uma tomada 220-240 V.

Qual é a potência do 1200T?

A potência não está especificada no manual. O cabo é projetado para proteger contra gelo, geralmente na ordem de 10 a 30 W/m dependendo do comprimento. Consulte a tabela no final do manual para detalhes.

Posso usar o 1200T em tubos plásticos?

Sim, mas apenas em instalação retilínea. Aplique primeiro fita de alumínio ao redor do tubo para melhorar a difusão do calor, depois fixe o cabo. Evite entrelaçá-lo.

Como funciona o termostato integrado?

O termostato liga automaticamente quando a temperatura cai para +3 °C e desliga a +10 °C. Monte-o diretamente no tubo com fita adesiva isolante. É aconselhável desconectá-lo se a temperatura permanecer acima de +10 °C.

Qual isolamento devo usar ao redor do cabo de aquecimento?

Use apenas espuma de polietileno ignífuga (espuma PE) com espessura máxima de 13 mm. Isolamento mais espesso é proibido. Isole também o termostato da mesma maneira.

O que fazer se o cabo estiver danificado?

Nunca use um cabo danificado. Ele não pode ser reparado; substitua-o por um novo. Sempre verifique o estado do cordão antes de cada uso.

Pode-se cortar ou alongar o cabo de aquecimento?

Não, nunca corte nem alongue o cabo. Isso danificaria o produto e anularia a garantia. Use o comprimento adequado para sua instalação.

Qual é a garantia do Perel 1200T?

A garantia é de 24 meses para consumidores (UE) contra defeitos de fabricação. Não cobre danos causados por uso inadequado, desgaste normal ou modificações não autorizadas.

É adequado para uso externo?

Sim, o índice IP77 garante proteção contra poeira e imersão temporária. No entanto, evite que a condensação atinja a tomada formando um laço no cabo.

Como limpar o cabo de aquecimento?

Desconecte o aparelho antes de qualquer limpeza. Limpe-o com um pano seco. Nunca o mergulhe em água ou outros líquidos, e não use produtos abrasivos.

MANUAL DE UTILIZADOR 1200T Perel

Aos cidadãos da União Europeia

Importantes informações sobre o meio ambiente no que respeita a este produto

Este símbolo no aparelho ou na embalagem indica que, enquanto desperdícios, poderão causar danos no meio ambiente. Não coloque a unidade (ou as pilhas) no depósito de lixo municipal; deve dirigir-se a uma empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a legislação local relativa ao meio

ambiente.

Em caso de dúvidas, contacte com as autoridades locais para os resíduos.

Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

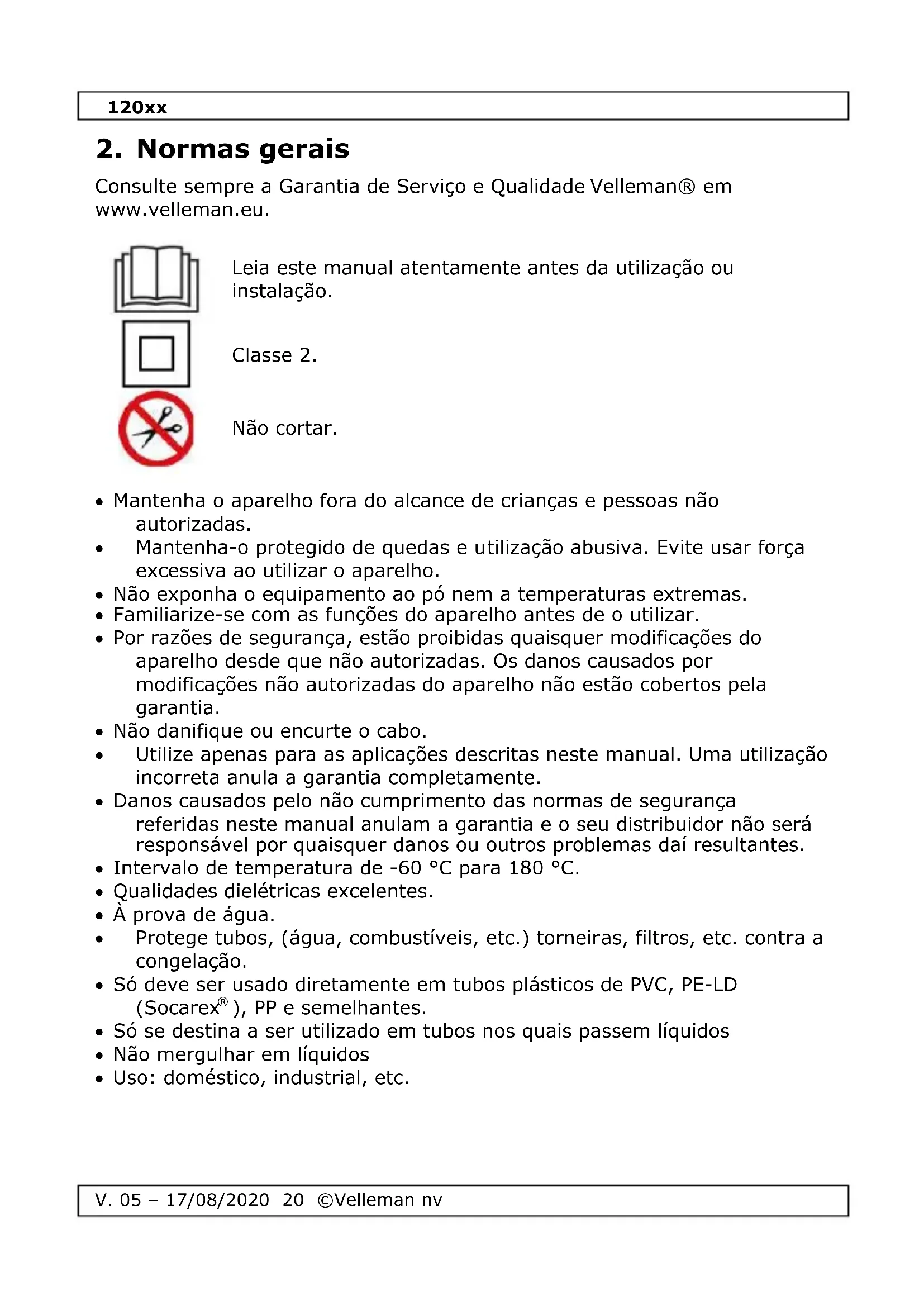

2. Normas gerais

Consulte sempre a Garantia de Serviço e Qualidade Velleman® em www.velleman.eu.

Leia este manual atentamente antes da utilização ou instalação.

Classe 2.

Não cortar.

• Mantenha o aparelho fora do alcance de crianças e pessoas não autorizadas.
• Mantenha-o protegido de quedas e utilização abusiva. Evite usar força excessiva ao utilizar o aparelho.
• Não exponha o equipamento ao pó nem a temperaturas extremas.
• Familiarize-se com as funções do aparelho antes de o utilizar.
• Por razões de segurança, estão proibidas quaisquer modificações do aparelho desde que não autorizadas. Os danos causados por modificações não autorizadas do aparelho não estão cobertos pela garantia.
• Não danifique ou encurte o cabo.
• Utilize apenas para as aplicações descritas neste manual. Uma utilização incorreta anula a garantia completamente.
• Danos causados pelo não cumprimento das normas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por quaisquer danos ou outros problemas daí resultantes.
• Intervalo de temperatura de -60 °C para 180 °C.
• Qualidades dielétricas excelentes.
• À prova de água.
• Protege tubos, (água, combustíveis, etc.) torneiras, filtros, etc. contra a congelação.
• Só deve ser usado diretamente em tubos plásticos de PVC, PE-LD (Socarex®), PP e semelhantes.
• Só se destina a ser utilizado em tubos nos quais passem líquidos
• Não mergulhar em líquidos
• Uso: doméstico, industrial, etc.

3. Utilização

• O cabo tem de estar sempre em contato direto com o tubo.
• Nunca entrelace o cabo. Certifique-se de que deixa espaço suficiente entre o enrolamento, durante a instalação do cabo em espiral (veja a tabela nas últimas páginas deste manual).
• Consulte a tabela, nas últimas páginas deste manual, ao instalar o cabo.
• Fixe a extremidade do cabo no tubo usando o clipe incluído.
• Insira a ficha numa tomada elétrica apropriada.
• 120, 120-0 e 120-1: cabo sem termostato Desligue o cabo com uma temperatura ambiente de +10 °C ou superior.
• 120-0T e 120-1T: cabo com termostato. O termostato liga automaticamente o cabo assim que a temperatura ambiente cair abaixo abaixo dos +3 °C e desliga com uma temperatura ambiente de +10 °C ou superior. Certifique-se de instalar o termostato na horizontal e encostado ao tubo. Fixe usando fita isoladora (por ex. artigo 1040-NPC da PEREL) Recomendamos que desligue o cabo da rede elétrica quando não estiver previsto que a temperatura baixe dos +10 °C.

4. Pontas

• Proteja a ficha de gotículas de condensação enrolando o cabo de alimentação.
• Proteja o cabo contra possíveis danos (esquinas afiadas, roedores...).
• Recomendamos proteger o cabo com fita de alumínio (artigo DTALU50 da PEREL) quando se utiliza a cabo em tubos de plástico. Isto irá fazer dispersar o calor.

Advertência: Instale o cabo num padrão regular quando o utilizar em tubos não metálicos.

- Aplique isolamento extra no tubo para melhor o proteger do gelo.

- Ao usar isolamento, tenha em mente seguintes dicas:

• Use apenas isolamento feito de espuma PE ignífuga.
• Nunca uso isolamento com uma espessura superior a 13 mm.

• Use o mesmo isolamento para o termostato.

• Nunca ligue um cabo desenrolado à corrente elétrica.

• Quando o cabo parecer rígido, solte-o suavemente e deixe-o aquecer antes de o voltar a instalar.
• Não use o cabo em tubos nos quais passem líquidos com uma temperatura superior a 60 °C.
• Mantenha o cabo afastado de produtos inflamáveis para evitar riscos de incêndio.
• Verifique sempre se o cabo apresenta quaisquer danos antes de o utilizar.

5. Especificações

alimentação .... 220/240 V\~, 50 Hz

grau de proteção IP.... IP77

Utilize este aparelho apenas com acessórios originais. A Electro-Vela sarl não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.perel.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.

© DIREITOS DE AUTOR

A Electro-Vela sarl detém os direitos de autor deste manual do utilizador. Todos os direitos mundiais reservados. É estritamente proibido reproduzir, traduzir, copiar, editar e gravar este manual do utilizador ou partes deste sem prévia autorização escrita por parte da detentora dos direitos.

FROST PROTECTION TABLE VORSTBEVEILIGINGSTABEL TABLEAU DE PROTECTION ANTIGEL LISTA DE PROTECCIÓN ANTIHIELO FROSTSCHUTZTABELLE TABELA OCHRONY PRZECIW ZAMARZANIU TABELA DE PROTECÇÃO ANTI-CONGELAMENTO

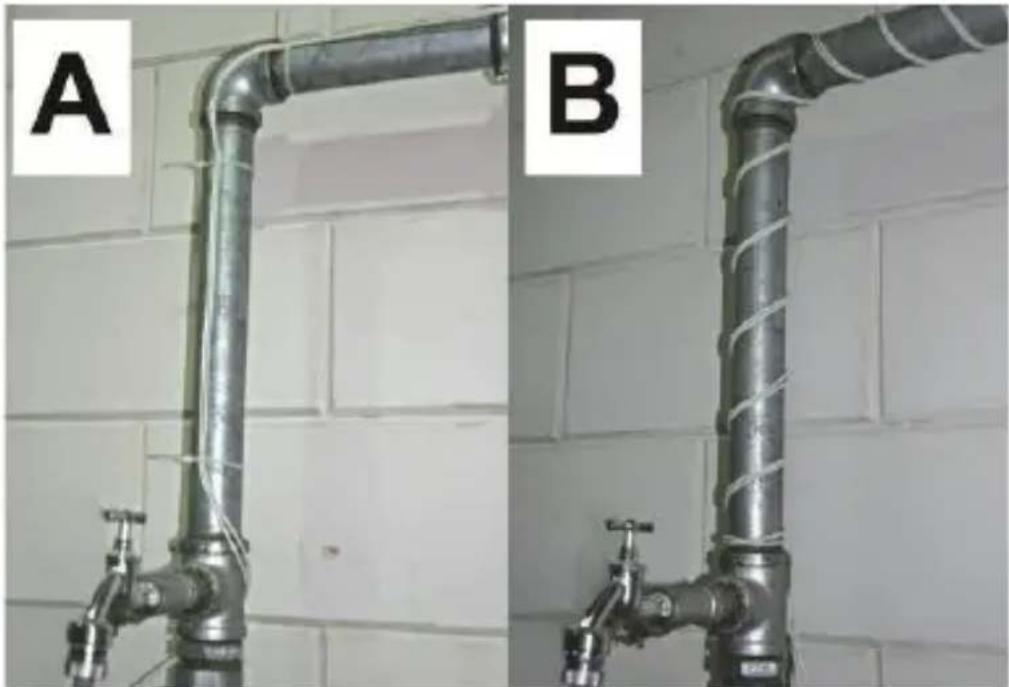

Opte pelo método A apenas quando utilizar o cabo em tubagens não metálicas (PVC, PE-LD, PP).

120xx

	B	Spiraled, space 50 mmSpiraal, spreiding 50 mmSpirale espacé de 50 mmEn espiral, espacio 50 mmSpirale, Streuung 50 mmMetoda owijania rury, z odległością 50 mmEspiralado, espaço de 50 mm		Cable length per meter pipeSnoerlengte per meter leidingLongueur du cordon par mètre de tuyauLongitud del cable/tuboSchnurlänge proMeter LeitungDługość kabla na metr ruryComprimento do cabo/comprimento do tubo
Pipe outer ∅Uitw. ∅ leiding∅ ext. du tuyau∅ ext. del tuboAusw. ∅ LeitungZewn. ∅ rury∅ ext. do tubo		Not isolatedNiet geïsoleerdNon isoléNo aisladoNicht isoliertNie izolowanaNão-isolados	IsolatedGeïsoleerdIsoléAisladoIsoliertIzolowanaIsolados
10 mm	-45°C		-54°C	2,5 m
12 mm	-45°C		-54°C	2,7 m
18 mm	-43°C		-52°C	3 m
28 mm	-40°C		-50°C	3,4 m
32 mm	-36°C		-50°C	3,8 m
36 mm	-34°C		-49°C	4,1 m
51 mm	-33°C		-47°C	4,7 m
76 mm	-29°C		-43°C	5,8 m
102 mm	-27°C		-40°C	8 m
152 mm	-25°C		-38°C	10 m

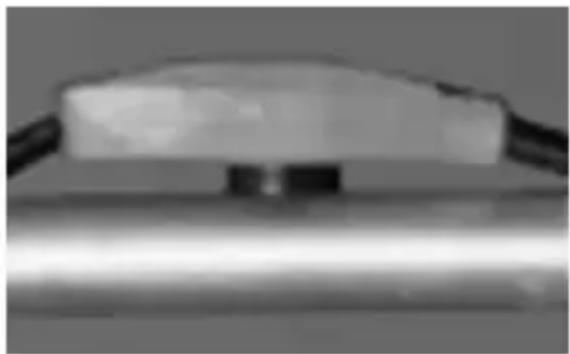

Thermostat mounting – Montage thermostaat – Montage thermostat – Montar el termostato – Montage Thermostat – Montaż termostatu – Montagem do termostato
