Produkttyp	Frostschutz-Heizkabel für Rohrleitungen
Marke	Perel
Modell	1200T
Stromversorgung	220-240 V~, 50 Hz
Schutzart	IP77
Betriebstemperatur	-60 °C bis +180 °C
Anwendung	Frostschutz für Wasser-, Kraftstoffleitungen usw.
Integrierter Thermostat	Ja, Einschaltung bei +3 °C, Ausschaltung bei +10 °C
Zulässige Isolierung	Feuerhemmender Polyethylenschaum, maximale Dicke 13 mm
Kabel	Wetterbeständig, nicht kürzen oder verlängern
Verwendung	An Rohren mit Flüssigkeit, Flüssigkeitstemperatur ≤ +60 °C
Mitgeliefertes Zubehör	Kunststoffbinder, Isolierklebeband (Artikel 1040-NPC)
Kompatibilität Kunststoffrohre	PVC, PE-LD, PP usw. (gerade Verlegung)
Wartung	Kabel vor Gebrauch prüfen, Kabel nicht beschädigen
Sicherheit	Nicht aufgewickelt einstecken, Kontakt mit brennbaren Oberflächen vermeiden
Garantie	24 Monate für Privatkunden (Velleman-Bedingungen)
Herkunftsland	Europäische Union (Vertrieb durch Electro-Vela)

Häufig gestellte Fragen - 1200T Perel

Wie installiere ich das Heizkabel 1200T?

Rollen Sie das Kabel ab und halten Sie es in direktem Kontakt mit dem Rohr. Befestigen Sie das Ende mit einem mitgelieferten Kunststoffbinder. Bei Kunststoffrohren legen Sie zuerst Aluminiumband (DTALU50) auf, um die Wärme zu verteilen. Stecken Sie es dann in eine 220-240 V Steckdose.

Welche Leistung hat der 1200T?

Die Leistung ist in der Anleitung nicht angegeben. Das Kabel ist für den Frostschutz ausgelegt, normalerweise etwa 10 bis 30 W/m je nach Länge. Einzelheiten entnehmen Sie der Tabelle am Ende der Anleitung.

Kann ich den 1200T an Kunststoffrohren verwenden?

Ja, aber nur in gerader Verlegung. Bringen Sie zuerst Aluminiumband um das Rohr an, um die Wärmeverteilung zu verbessern, und befestigen Sie dann das Kabel. Vermeiden Sie es, das Kabel zu verflechten.

Wie funktioniert der integrierte Thermostat?

Der Thermostat schaltet sich automatisch ein, wenn die Temperatur auf +3 °C fällt, und aus bei +10 °C. Montieren Sie ihn direkt am Rohr mit Isolierklebeband. Es wird empfohlen, ihn abzustecken, wenn die Temperatur über +10 °C bleibt.

Welche Isolierung sollte ich um das Heizkabel verwenden?

Verwenden Sie nur feuerhemmenden Polyethylenschaum (PE-Schaum) mit einer maximalen Dicke von 13 mm. Eine dickere Isolierung ist nicht erlaubt. Isolieren Sie auch den Thermostat auf die gleiche Weise.

Was tun, wenn das Kabel beschädigt ist?

Verwenden Sie niemals ein beschädigtes Kabel. Es kann nicht repariert werden; ersetzen Sie es durch ein neues. Überprüfen Sie vor jedem Gebrauch den Zustand des Kabels.

Kann man das Heizkabel kürzen oder verlängern?

Nein, kürzen oder verlängern Sie das Kabel niemals. Dies würde das Produkt beschädigen und die Garantie ungültig machen. Verwenden Sie die für Ihre Installation passende Länge.

Welche Garantie hat der Perel 1200T?

Die Garantie beträgt 24 Monate für Privatkunden (EU) gegen Herstellungsfehler. Sie deckt keine Schäden durch unsachgemäße Verwendung, normalen Verschleiß oder unbefugte Änderungen ab.

Ist er für den Außeneinsatz geeignet?

Ja, die Schutzart IP77 gewährleistet Schutz gegen Staub und zeitweiliges Untertauchen. Vermeiden Sie jedoch, dass Kondenswasser den Stecker erreicht, indem Sie eine Schlaufe im Kabel bilden.

Wie reinige ich das Heizkabel?

Trennen Sie das Gerät vor der Reinigung vom Netz. Wischen Sie es mit einem trockenen Tuch ab. Tauchen Sie es niemals in Wasser oder andere Flüssigkeiten und verwenden Sie keine scheuernden Reinigungsmittel.

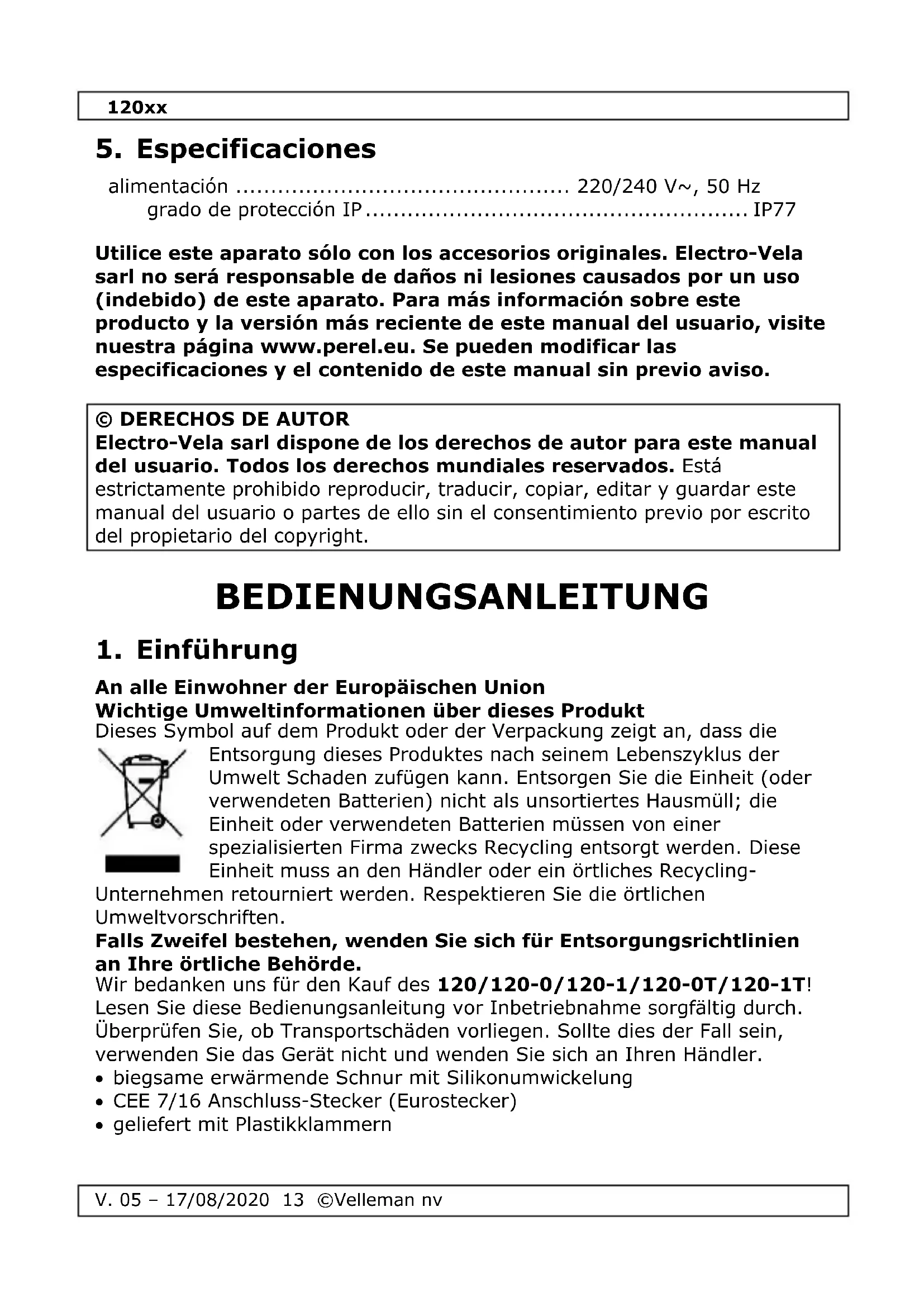

BEDIENUNGSANLEITUNG 1200T Perel

BEDIENUNGSANLEITUNG 13

INSTRUKCJA OBSŁUGI 16

MANUAL DO UTILIZADOR 19

USER MANUAL

1. Introduction

Beschermingsklasse 2.

Niet doorknippen.

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-

Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Wir bedanken uns für den Kauf des 120/120-0/120-1/120-0T/120-1T! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

• biegsame erwärmende Schnur mit Silikonumwickelung
• CEE 7/16 Anschluss-Stecker (Eurostecker)
• geliefert mit Plastikklammern

2. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

Lesen und begreifen Sie diese Bedienungsanleitung und die Sicherheitshinweise vor Inbetriebnahme.

Klasse 2.

Nicht schneiden.

• Aus der Nähe von Kindern und Unbefugten Halten.
• Vermeiden Sie Erschütterungen. Vermeiden Sie rohe Gewalt während der Installation und Bedienung des Gerätes.
• Schützen Sie das Gerät vor Staub und extremen Temperaturen.
• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Das Kabel darf nicht gekürzt werden, Beschädigungen sind zu vermeiden.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung sonst kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Eignet sich Temperaturen zwischen -60^ und 180^ .
• Ausgezeichnete dielektrische Eigenschaften.
• Wetterfest.
• Frostschutz für alle Leitungen (Wasser, Brennstoff, usw.), Hähne, Filter, usw.
• Nur lineare Befestigung an Plastikleitungen aus PVC, PE-LD (Socarex®), PP und dergleichen mehr.
• Eignet sich nur für Leitungen mit Flüssigkeit.
• Tauchen Sie das Gerät nie in Wasser oder eine andere Flüssigkeit.
• Anwendung: zu Hause, in der Industrie, usw.

3. Inbetriebnahme

• Beachten Sie, dass das Kabel immer direkt mit der Leitung in Kontakt bleibt.
• Das Kabel darf sich nicht berühren oder kreuzen. Das Kabel kann auch um das Rohr gewickelt werden: Beachten Sie, dass es genügend Abstand zwischen den Wickelungen gibt (Siehe Liste am Ende dieser Bedienungsanleitung).
• Beachten Sie die Liste am Ende dieser Bedienungsanleitung bei der Montage.
• Klemmen Sie das Ende der Schlinge auf die zu sichern Leitung mit einer mitgelieferten Plastikklammer.
• Stecken Sie den Stecker in eine geeignete Steckdose.
• 120, 120-0 und 120-1: Diese Kabel verfügen nicht über einen Thermostat. Trennen Sie das Kabel bei Temperaturen über +10°C immer vom Netz.
• 120-0T und 120-1T: Diese Kabel verfügen über einen Thermostat, der das Kabel bei Temperaturen unter +3°C automatisch einschaltet und bei Temperaturen über etwa +10°C automatisch ausschaltet. Beachten Sie, dass der Thermostat eng am Rohr anliegt und fixieren Sie ihn mit Isolierband (z.B. PEREL: 1040-NPC). Trennen Sie das Kabel mit Thermostat bei Überschreitung einer Umgebungstemperatur von +10°C vom Netz.

4. Hinweise

• Bilden Sie mit dem Netzkabel eine "Tropfenschleife", um zu vermeiden, dass Kondensation vom Rohr in die Steckdose eintritt.
• Beachten Sie, dass das Kabel nicht beschädigt werden kann (scharfe Kanten, Nagetiere, usw.).
• Zur besseren Wärmeübertragung umwickeln Sie Kunststoffrohren zuerst mit Aluminiumklebeband (PEREL DTALU50).
  Achtung: Fixieren Sie das Kabel in regelmäßigen Abständen.

- Es wird empfohlen eine zusätzliche Isolierung um das Rohr herum anzubringen.

- Achtung bei der Isolierung!

• Verwenden Sie nur Isolierung aus flammhemmendem Polyethylen-Schaumstoff (PE-Schaumstoff).
• Die Dicke der Isolierung darf max. 13mm betragen, dickere Isolierung ist nicht erlaubt.
• Fixieren Sie den Thermostat ebenfalls mit derselben Isolierung.

- Schließen Sie das Heizkabel nie im aufgewickelten Zustand an die Netzspannung an.

120xx

• Ist das Kabel nicht biegsam, dann rollen Sie es vor der Montage vorsichtig aus und lassen Sie es ein bisschen warm werden.
• Eignet sich nicht für Leitungen, deren Flüssigkeit über 60°C erreicht.
• Vermeiden Sie jeden Kontakt mit entflammbaren Oberflächen. Brandgefahr!
• Überprüfen Sie das Kabel vor Inbetriebnahme immer auf Beschädigungen.

5. Technische Daten

Stromversorgung .... 220/240 V\~, 50 Hz IP-Schutzart.... IP77

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Electro-Vela sarl übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.perel.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Electro-Vela sarl besitzt das Urheberrecht für diese

Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

INSTRUKCJA OBSŁUGI

1. Wstęp

Für Anwendung mit Kunststoffrohren (PVC, PE-LD, PP) ist nur Methode A erlaubt.

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

- Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

- Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.

- Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

- Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.

- alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

- Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

- Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es

keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

- Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

- Jede kommerzielle Garantie lässt diese Rechte unberührt. Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
