MANUAL DE UTILIZADOR STN2000R STANLEY

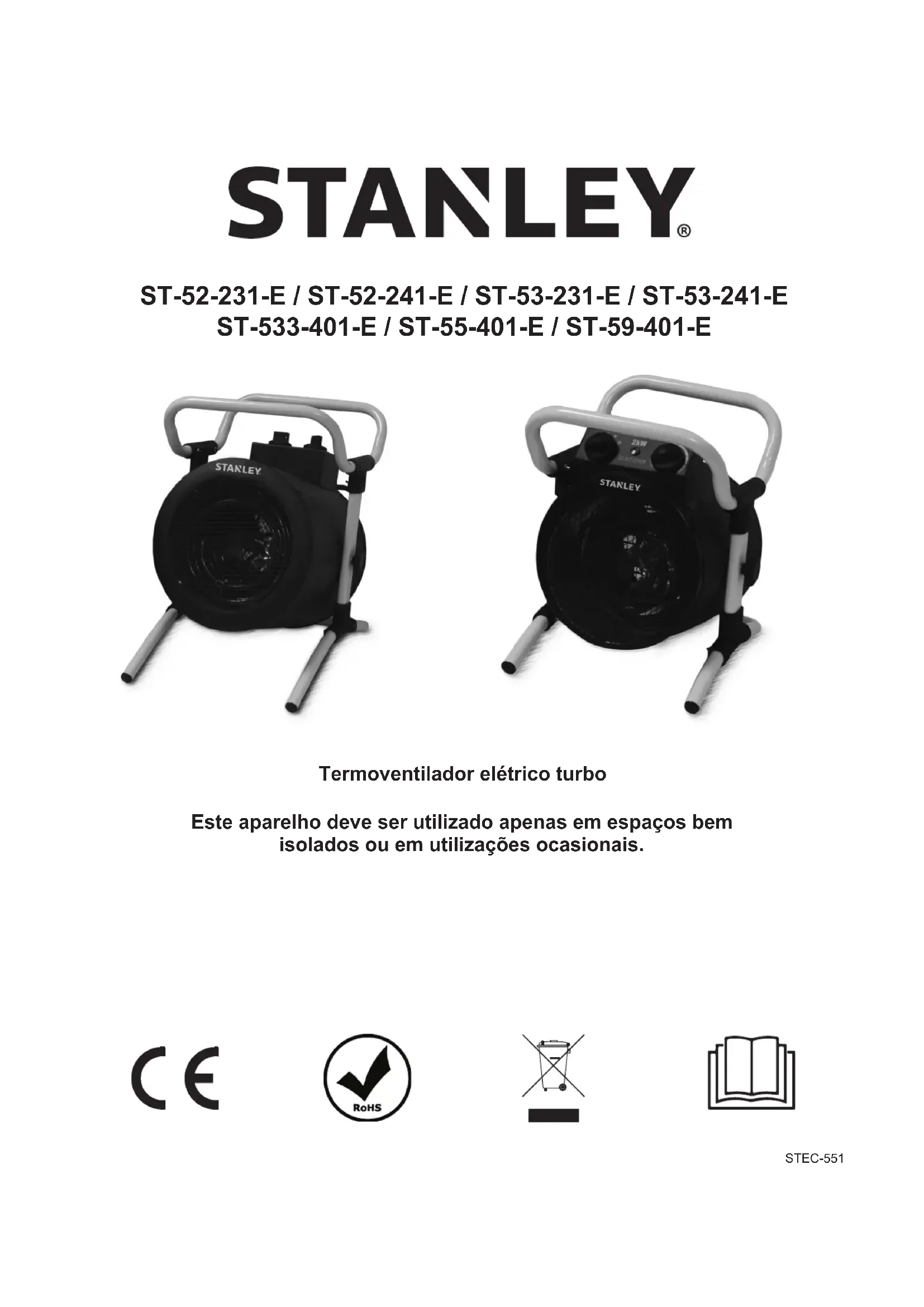

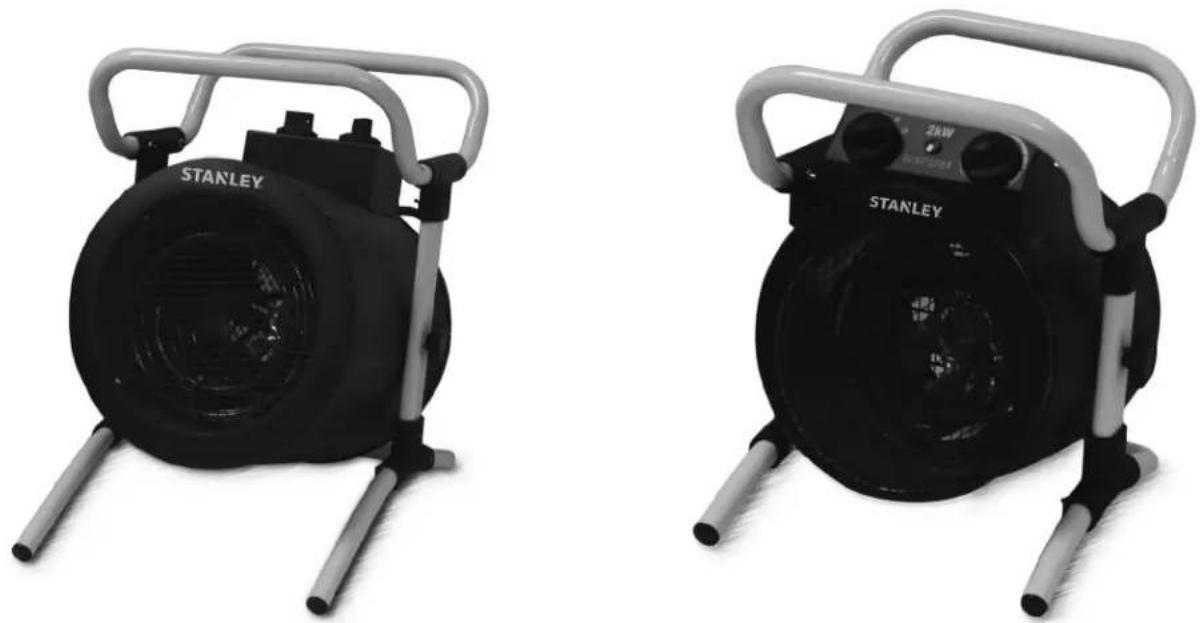

REPSTEC-551 Termoventilador elétrico turbo Este aparelho deve ser utilizado apenas em espaços bem isolados ou em utilizações ocasionais. ST-52-231-E / ST-52-241-E / ST-53-231-E / ST-53-241-E ST-533-401-E / ST-55-401-E / ST-59-401-ENUNCA DEIXAR O AQUECEDOR SEM VIGILÂNCIA QUANDO ESTIVER LIGADO À CORRENTE

© 2021, Obelis S.A Sede Social: Bd. Général Wahis, 53, 1030 Brussels, Belgium LER ATENTAMENTE AS INSTRUÇÕES SEGUINTES ANTES DE UTILIZAR O APARELHO. - Este aparelho pode ser utilizado por crianças a partir dos oito anos e pessoas com capacidades físicas, sensoriais e mentais reduzidas, ou com falta de experiência e conhecimentos, quando supervisionadas relativamente à sua utilização em segurança e se compreenderem os perigos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e manutenção do aparelho não devem ser efetuadas por crianças sem supervisão. - As crianças com menos de três anos devem manter-se afastadas do aparelho, exceto se permanentemente supervisionadas. As crianças entre os três e os oito anos devem apenas ligar/desligar o aparelho, se este tiver sido colocado ou instalado na posição normal de funcionamento e se forem supervisionadas ou instruídas relativamente à sua utilização em segurança e se compreenderem os riscos envolvidos. As crianças entre os três e os oito anos não devem ligar a cha de alimentação elétrica do aparelho ou regular, limpar ou executar a sua manutenção. - AVISO: Algumas peças deste produto podem car muito quentes e provocar queimaduras. Prestar especial atenção na presença de crianças e pessoas vulneráveis. - Quando danicado, o cabo de alimentação deve ser substituído pelo fabricante ou um técnico de manutenção autorizado para evitar um perigo. - O aquecedor não deve ser localizado imediatamente debaixo de tomadas elétricas. - Não utilizar este aquecedor nas imediações de banheiras, chuveiros ou piscinas. - AVISO: para evitar o perigo associado à reativação inesperada do termóstato, este aparelho não deve ser alimentado através de dispositivos de ligação externos, tal como temporizadores, ou ligado a um circuito que seja regularmente ligado e desligado pela rede elétrica. - Não utilizar o aparelho para outros ns. Apenas para utilização doméstica em espaços interiores. - Colocar o aparelho em superfícies planas, estáveis e resistentes ao calor. A operação do produto noutros locais pode conduzir a situações de perigo. - Pode ocorrer a libertação de odores durante os minutos iniciais da primeira utilização. Esta situação é normal e desaparece rapidamente. - Não reparar, desmontar ou modicar o aparelho. Não existem peças no interior que requeiram manutenção. - AVISO - ao utilizar uma extensão elétrica, não ultrapassar a potência máxima nominal da mesma.NUNCA DEIXAR O AQUECEDOR SEM VIGILÂNCIA QUANDO ESTIVER LIGADO À CORRENTE

© 2021, Obelis S.A Sede Social: Bd. Général Wahis, 53, 1030 Brussels, Belgium Ler o manual de instruções: Ler o manual de instruções, sempre que surgir este símbolo. ATENÇÃO: para evitar sobreaquecimento, não cobrir o aparelho. PORTUGUÊS ..........................................................................................................1-20 Não utilizar o aparelho para outros fins. Apenas para utilização doméstica em espaços interiores.NUNCA DEIXAR O AQUECEDOR SEM VIGILÂNCIA QUANDO ESTIVER LIGADO À CORRENTE

Unidade desligadaVentilador em funcionamento – Sem aquecimentoVentilador em funcionamento – Aquecimento com 1/2 da potênciaVentilador em funcionamento – Aquecimento à potência máxima NOTA: o ventilador funciona de forma contínua quando o aquecedor está em funcionamento.

3. Resistência de aquecimento

4. Luz de indicação de ligado/desligado

8. Botão de regulação (x2)

© 2021, Obelis S.A Sede Social: Bd. Général Wahis, 53, 1030 Brussels, Belgium Informações sobre segurança IMPORTANTE: ler e compreender todas as informações sobre segurança e as instruções neste manual antes de operar o aquecedor. RISCO DE EXPLOSÃO! Não utilizar este aquecedor em locais com gases nocivos, explosivos ou inflamáveis ou fumos ou substâncias perigosas. RISCO DE INCÊNDIO! Não utilizar este aquecedor nas proximidades de materiais combustíveis. AVISO PERIGO DE CHOQUE ELÉTRICO! Não utilizar este aquecedor nas imediações de banheiras, chuveiros ou piscinas. AVISO PERIGO DE QUEIMADURAS! Não tocar na parte dianteira do aquecedor em funcionamento. Este equipamento aquece quando estiver em funcionamento. AVISO RISCO DE LESÕES CORPORAIS! NÃO MOVER O AQUECEDOR QUANDO ESTIVER EM FUNCIONAMENTO. AVISO As crianças devem ser supervisionadas para que não brinquem com o aparelho. Utilizar SEMPRE a corrente elétrica com a tensão e frequência indicadas na chapa de características do aquecedor. Utilizar SEMPRE uma extensão adequada para o aparelho. Vericar SEMPRE se os cabos elétricos estão protegidos contra curto-circuito e sobrecargas. Manter SEMPRE o cabo de alimentação afastado do fluxo de ar quente. Desligar SEMPRE o aquecedor da fonte de alimentação quando não estiver a ser utilizado. NUNCA colocar o aquecedor em superfícies pequenas, irregulares ou instáveis que possam provocar a sua queda. NUNCA ligar outros aparelhos à mesma tomada elétrica do termoventilador. NUNCA utilizar o aquecedor com as proteções de acesso removidas. NUNCA bloquear a saída de ar quente quando o aquecedor estiver em funcionamento. NUNCA cobrir ou obstruir o aquecedor. NUNCA instalar o aquecedor em condutas. NUNCA puxar ou transportar o aquecedor pelo cabo de alimentação. NUNCA utilizar o aquecedor com dispositivos de controlo da alimentação externos, como temporizadores. Não utilizar o aquecedor, se estiver danificado. A manutenção do aquecedor deve ser efetuada por uma pessoa qualificada ou um técnico de assistência. Para evitar o perigo associado à reativação inesperada do termóstato, este aparelho não deve ser alimentado através de dispositivos de ligação externos, tal como temporizadores, ou ligado a um circuito que seja regularmente ligado e desligado pela rede elétrica.NUNCA DEIXAR O AQUECEDOR SEM VIGILÂNCIA QUANDO ESTIVER LIGADO À CORRENTE

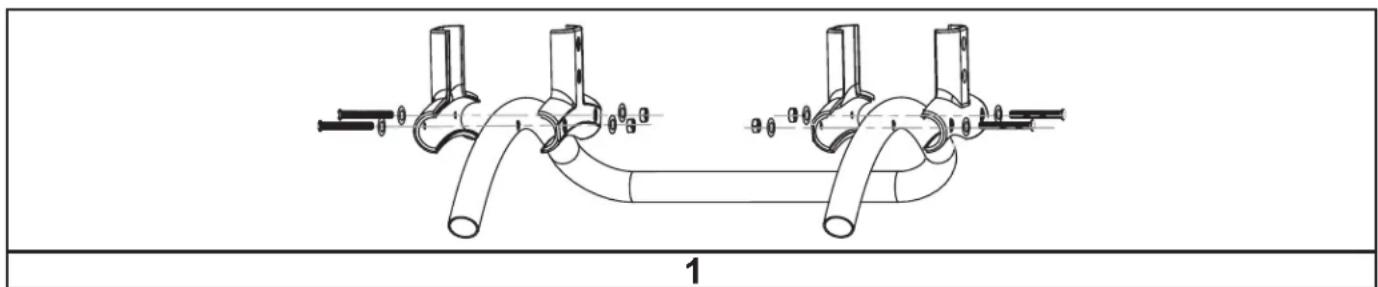

1. Alinhar os orifícios na estrutura de fixação do

aquecedor com o suporte inferior interior.

2. Fixar o suporte inferior exterior ao suporte

inferior interior com os parafusos.

3. Alinhar o suporte inferior interior com o

4. Fixar os suportes laterais ao aquecedor

utilizando o botão de regulação de inclinação.

5. Fazer deslizar os suportes laterais nos

suportes superiores, alinhar os orifícios e introduzir os parafusos para apertar.

6. Fazer deslizar os suportes superiores da

pega na pega dianteira, alinhar os orifícios e introduzir os parafusos para apertar.

7. Fazer deslizar a pega traseira nos suportes

superiores da pega, alinhar os orifícios e introduzir os parafusos para apertar. Funcionamento

1. Posicionar o aquecedor na posição vertical,

sobre uma superfície firme e nivelada e a uma distância segura de ambientes húmidos e objetos inflamáveis.

2. Ligar o aquecedor a uma fonte de alimentação

4. O aquecedor liga-se quando o seletor de

funcionamento estiver numa das posições de aquecimento.

5. Assim que o espaço atingir a temperatura

desejada, rodar o controlo do termóstato até a resistência de aquecimento desligar. Controlo de segurança automático de sobreaquecimento – Este aquecedor está equipado com um termóstato interno de segurança e com um circuito de proteção contra sobreaquecimento. Quando for atingida uma possível temperatura de sobreaquecimento, o sistema desliga automaticamente o aquecedor. Instruções do termóstato – Começar por regular o termóstato para “+” e deixar o aquecedor funcionar à potência máxima. Quando a temperatura do espaço atingir o valor desejado, rodar o termóstato para a esquerda até desligar. – O termóstato liga e desliga automaticamente para controlar a temperatura do espaço de acordo com o valor predefinido e para manter a temperatura do espaço. – Ao utilizar o aquecedor pela primeira vez, é normal uma ligeira emissão de fumo. Esta situação é normal e para após alguns breves instantes. A resistência de aquecimento é de aço e foi revestida com uma camada de óleo lubrificante de proteção durante a produção. O fumo é provocado pelo aquecimento do óleo lubrificante remanescente. Limpeza e manutenção – Antes de limpar o aparelho, desligá-lo da tomada e deixá-lo arrefecer. – O invólucro suja-se facilmente. Limpá-lo frequentemente com uma esponja suave. Para as peças muito sujas, limpar com uma esponja embebida em água a menos de 50 ºC e detergente neutro; secar depois o invólucro do aquecedor com um pano limpo. Não deixar entrar água no aparelho. – Para proteger o invólucro, não aplicar água sobre o aquecedor e nunca utilizar solventes como gasolina, acetato de isoamilo, tolueno, etc. para o limpar. – Parar armazenar o aquecedor, deixá-lo arrefecer primeiro e mantê-lo seco. Em seguida, cobrir o aquecedor com um saco de plástico, colocá-lo na embalagem original e armazená-lo em local seco e ventilado.NUNCA DEIXAR O AQUECEDOR SEM VIGILÂNCIA QUANDO ESTIVER LIGADO À CORRENTE

© 2021, Obelis S.A Sede Social: Bd. Général Wahis, 53, 1030 Brussels, Belgium Anomalia Causa Solução O ventilador ca ligado quando o aquecedor desliga.

1. O ventilador funciona de

forma contínua quando o aquecedor está em funcionamento.

1. O aquecedor funciona

corretamente. A velocidade do ventilador não varia, mesmo com denições diferentes.

1. A velocidade do ventilador

é constante. A denição altera apenas a quantidade de calor.

1. O aquecedor funciona

corretamente. A resistência de aquecimento não ca vermelha.

1. A resistência de aquecimento

é de aço inoxidável e não ca vermelha para produzir calor.

1. O aquecedor funciona

corretamente. Não se sente calor ou uxo de ar.

1. Falta de corrente elétrica no

2. Foi atingida a temperatura

desejada no espaço aquecido.

3. O aquecedor não aquece

a zona à sua frente, dispersando o calor para aquecer todo o espaço.

1. Vericar as ligações

elétricas / Ligar o aquecedor à corrente.

2. O termóstato desliga

assim que for atingida a temperatura desejada no espaço. O aquecedor funciona corretamente.

3. O aquecedor funciona

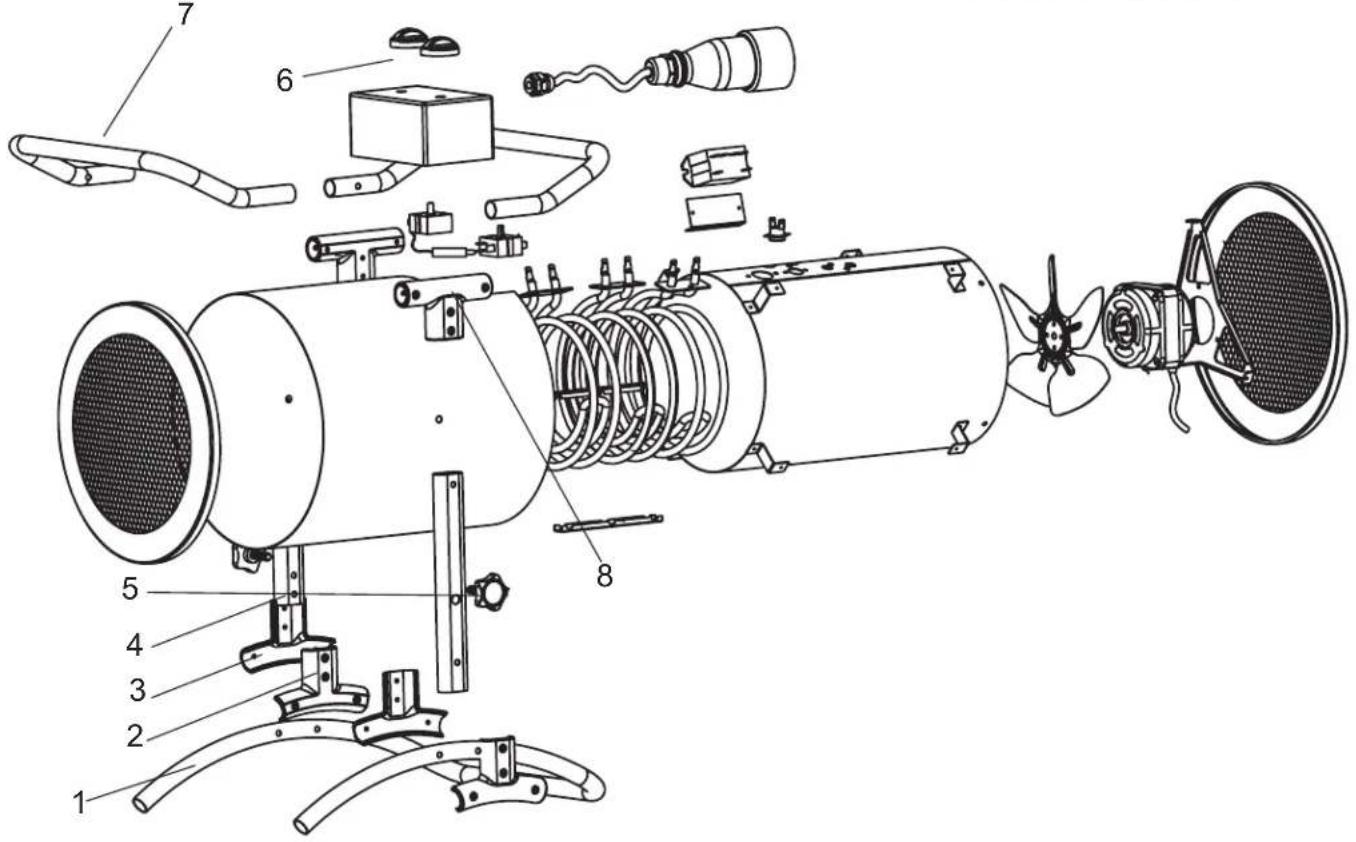

Perspetiva explodida Lista de peças ST-52-231-E / ST-52-241-E / ST-53-231-E / ST-53-241-E / ST-533-401-E N.º ST-52-231-E / ST-52-241-E / ST-53-231-E / ST-53-241-E / ST-533-401-E 1 Suporte inferior da perna 2 Fixação exterior da perna 3 Fixação interior da perna 4 Perna 5 Botão de regulação 6 Botão 7 Suporte superior da pega 8 Fixação superior da pegaNUNCA DEIXAR O AQUECEDOR SEM VIGILÂNCIA QUANDO ESTIVER LIGADO À CORRENTE

N.º ST-55-401-E / ST-59-401-E 1 Fixação inferior da perna 2 Fixação exterior da perna 3 Fixação interior da perna 4 Perna 5 Botão de regulação 6 Botão 7 Suporte superior da pega 8 Fixação superior da pega Perspetiva explodida Lista de peças ST-55-401-E / ST-59-401-ENUNCA DEIXAR O AQUECEDOR SEM VIGILÂNCIA QUANDO ESTIVER LIGADO À CORRENTE

Elemento Unidade Potência calorífica

Tipo de potência calorífica, apenas para os aquecedores de ambiente local elétricos de acumulação (selecionar uma opção) Potência calorífica nominal

Comando manual da carga térmica, com termóstato integrado Não Potência calorífica mínima (indicativa)

Comando manual da carga térmica, com retroação da temperatura interior e/ou exterior Não Potência calorífica contínua máxima

Potência calorífica com ventilador Não

comando electrónico da carga térmica, com informação da temperatura interior e/ou exterior Não Consumo de eletricidade auxiliar

Tipo de potência calorífica/comando da temperatura interior (selecionar uma opção) À potência calorífica nominal

Potência calorífica numa fase única, sem comando da temperatura interior Não À potência calorífica mínima

Em duas ou mais fases manuais, sem comando da temperatura interior Não Em estado de vigília

Com comando da temperatura interior por termóstato mecânico Sim

Com comando eletrónico da temperatura interior Não

Com comando eletrónico da temperatura interior e temporizador diário Não

Com comando eletrónico da temperatura interior e temporizador semanal Não

Outras opções de comando (seleção múltipla possível)

Comando da temperatura interior, com deteção de presença Não

Comando da temperatura interior, com deteção de janelas abertas Não

Com opção de comando à distância Não

Com comando de arranque adaptativo Não

Com limitação do tempo de funcionamento Não

Com sensor de corpo negro Não Elementos de contacto Nome e endereço do fabricante ou do seu representante autorizado Obelis S.A Bd. General Wahis, 53 1030 Brussels, Belgium Requisitos de informação para aquecedores de ambiente local elétricos Requisitos de informação para aquecedores de ambiente local elétricosNUNCA DEIXAR O AQUECEDOR SEM VIGILÂNCIA QUANDO ESTIVER LIGADO À CORRENTE

Elemento Unidade Potência calorífica

Tipo de potência calorífica, apenas para os aquecedores de ambiente local elétricos de acumulação (selecionar uma opção) Potência calorífica nominal

Comando manual da carga térmica, com termóstato integrado Não Potência calorífica mínima (indicativa)

Comando manual da carga térmica, com retroação da temperatura interior e/ou exterior Não Potência calorífica contínua máxima

Potência calorífica com ventilador Não

comando electrónico da carga térmica, com informação da temperatura interior e/ou exterior Não Consumo de eletricidade auxiliar

Tipo de potência calorífica/comando da temperatura interior (selecionar uma opção) À potência calorífica nominal

Potência calorífica numa fase única, sem comando da temperatura interior Não À potência calorífica mínima

Em duas ou mais fases manuais, sem comando da temperatura interior Não Em estado de vigília

Com comando da temperatura interior por termóstato mecânico Sim

Com comando eletrónico da temperatura interior Não

Com comando eletrónico da temperatura interior e temporizador diário Não

Com comando eletrónico da temperatura interior e temporizador semanal Não

Outras opções de comando (seleção múltipla possível)

Comando da temperatura interior, com deteção de presença Não

Comando da temperatura interior, com deteção de janelas abertas Não

Com opção de comando à distância Não

Com comando de arranque adaptativo Não

Com limitação do tempo de funcionamento Não

Com sensor de corpo negro Não Elementos de contacto Nome e endereço do fabricante ou do seu representante autorizado Obelis S.A Bd. General Wahis, 53 1030 Brussels, Belgium Requisitos de informação para aquecedores de ambiente local elétricosNUNCA DEIXAR O AQUECEDOR SEM VIGILÂNCIA QUANDO ESTIVER LIGADO À CORRENTE

Elemento Unidade Potência calorífica

Tipo de potência calorífica, apenas para os aquecedores de ambiente local elétricos de acumulação (selecionar uma opção) Potência calorífica nominal

Comando manual da carga térmica, com termóstato integrado Não Potência calorífica mínima (indicativa)

Comando manual da carga térmica, com retroação da temperatura interior e/ou exterior Não Potência calorífica contínua máxima

Potência calorífica com ventilador Não

comando electrónico da carga térmica, com informação da temperatura interior e/ou exterior Não Consumo de eletricidade auxiliar

Tipo de potência calorífica/comando da temperatura interior (selecionar uma opção) À potência calorífica nominal

Potência calorífica numa fase única, sem comando da temperatura interior Não À potência calorífica mínima

Em duas ou mais fases manuais, sem comando da temperatura interior Não Em estado de vigília

Com comando da temperatura interior por termóstato mecânico Sim

Com comando eletrónico da temperatura interior Não

Com comando eletrónico da temperatura interior e temporizador diário Não

Com comando eletrónico da temperatura interior e temporizador semanal Não

Outras opções de comando (seleção múltipla possível)

Comando da temperatura interior, com deteção de presença Não

Comando da temperatura interior, com deteção de janelas abertas Não

Com opção de comando à distância Não

Com comando de arranque adaptativo Não

Com limitação do tempo de funcionamento Não

Com sensor de corpo negro Não Elementos de contacto Nome e endereço do fabricante ou do seu representante autorizado Obelis S.A Bd. General Wahis, 53 1030 Brussels, Belgium Requisitos de informação para aquecedores de ambiente local elétricosNUNCA DEIXAR O AQUECEDOR SEM VIGILÂNCIA QUANDO ESTIVER LIGADO À CORRENTE

Elemento Unidade Potência calorífica

Tipo de potência calorífica, apenas para os aquecedores de ambiente local elétricos de acumulação (selecionar uma opção) Potência calorífica nominal

Comando manual da carga térmica, com termóstato integrado Não Potência calorífica mínima (indicativa)

Comando manual da carga térmica, com retroação da temperatura interior e/ou exterior Não Potência calorífica contínua máxima

Potência calorífica com ventilador Não

comando electrónico da carga térmica, com informação da temperatura interior e/ou exterior Não Consumo de eletricidade auxiliar

Tipo de potência calorífica/comando da temperatura interior (selecionar uma opção) À potência calorífica nominal

Potência calorífica numa fase única, sem comando da temperatura interior Não À potência calorífica mínima

Em duas ou mais fases manuais, sem comando da temperatura interior Não Em estado de vigília

Com comando da temperatura interior por termóstato mecânico Sim

Com comando eletrónico da temperatura interior Não

Com comando eletrónico da temperatura interior e temporizador diário Não

Com comando eletrónico da temperatura interior e temporizador semanal Não

Outras opções de comando (seleção múltipla possível)

Comando da temperatura interior, com deteção de presença Não

Comando da temperatura interior, com deteção de janelas abertas Não

Com opção de comando à distância Não

Com comando de arranque adaptativo Não

Com limitação do tempo de funcionamento Não

Com sensor de corpo negro Não Elementos de contacto Nome e endereço do fabricante ou do seu representante autorizado Obelis S.A Bd. General Wahis, 53 1030 Brussels, Belgium Requisitos de informação para aquecedores de ambiente local elétricosNUNCA DEIXAR O AQUECEDOR SEM VIGILÂNCIA QUANDO ESTIVER LIGADO À CORRENTE

Elemento Unidade Potência calorífica

Tipo de potência calorífica, apenas para os aquecedores de ambiente local elétricos de acumulação (selecionar uma opção) Potência calorífica nominal

Comando manual da carga térmica, com termóstato integrado Não Potência calorífica mínima (indicativa)

Comando manual da carga térmica, com retroação da temperatura interior e/ou exterior Não Potência calorífica contínua máxima

Potência calorífica com ventilador Não

comando electrónico da carga térmica, com informação da temperatura interior e/ou exterior Não Consumo de eletricidade auxiliar

Tipo de potência calorífica/comando da temperatura interior (selecionar uma opção) À potência calorífica nominal

Potência calorífica numa fase única, sem comando da temperatura interior Não À potência calorífica mínima

Em duas ou mais fases manuais, sem comando da temperatura interior Não Em estado de vigília

Com comando da temperatura interior por termóstato mecânico Sim

Com comando eletrónico da temperatura interior Não

Com comando eletrónico da temperatura interior e temporizador diário Não

Com comando eletrónico da temperatura interior e temporizador semanal Não

Outras opções de comando (seleção múltipla possível)

Comando da temperatura interior, com deteção de presença Não

Comando da temperatura interior, com deteção de janelas abertas Não

Com opção de comando à distância Não

Com comando de arranque adaptativo Não

Com limitação do tempo de funcionamento Não

Com sensor de corpo negro Não Elementos de contacto Nome e endereço do fabricante ou do seu representante autorizado Obelis S.A Bd. General Wahis, 53 1030 Brussels, Belgium Requisitos de informação para aquecedores de ambiente local elétricosNUNCA DEIXAR O AQUECEDOR SEM VIGILÂNCIA QUANDO ESTIVER LIGADO À CORRENTE

Elemento Unidade Potência calorífica

Tipo de potência calorífica, apenas para os aquecedores de ambiente local elétricos de acumulação (selecionar uma opção) Potência calorífica nominal

Comando manual da carga térmica, com termóstato integrado Não Potência calorífica mínima (indicativa)

Comando manual da carga térmica, com retroação da temperatura interior e/ou exterior Não Potência calorífica contínua máxima

Potência calorífica com ventilador Não

comando electrónico da carga térmica, com informação da temperatura interior e/ou exterior Não Consumo de eletricidade auxiliar

Tipo de potência calorífica/comando da temperatura interior (selecionar uma opção) À potência calorífica nominal

Potência calorífica numa fase única, sem comando da temperatura interior Não À potência calorífica mínima

Em duas ou mais fases manuais, sem comando da temperatura interior Não Em estado de vigília

Com comando da temperatura interior por termóstato mecânico Sim

Com comando eletrónico da temperatura interior Não

Com comando eletrónico da temperatura interior e temporizador diário Não

Com comando eletrónico da temperatura interior e temporizador semanal Não

Outras opções de comando (seleção múltipla possível)

Comando da temperatura interior, com deteção de presença Não

Comando da temperatura interior, com deteção de janelas abertas Não

Com opção de comando à distância Não

Com comando de arranque adaptativo Não

Com limitação do tempo de funcionamento Não

Com sensor de corpo negro Não Elementos de contacto Nome e endereço do fabricante ou do seu representante autorizado Obelis S.A Bd. General Wahis, 53 1030 Brussels, Belgium Requisitos de informação para aquecedores de ambiente local elétricos Requisitos de informação para aquecedores de ambiente local elétricosNUNCA DEIXAR O AQUECEDOR SEM VIGILÂNCIA QUANDO ESTIVER LIGADO À CORRENTE

Elemento Unidade Potência calorífica

Tipo de potência calorífica, apenas para os aquecedores de ambiente local elétricos de acumulação (selecionar uma opção) Potência calorífica nominal

Comando manual da carga térmica, com termóstato integrado Não Potência calorífica mínima (indicativa)

Comando manual da carga térmica, com retroação da temperatura interior e/ou exterior Não Potência calorífica contínua máxima

Potência calorífica com ventilador Não

comando electrónico da carga térmica, com informação da temperatura interior e/ou exterior Não Consumo de eletricidade auxiliar

Tipo de potência calorífica/comando da temperatura interior (selecionar uma opção) À potência calorífica nominal

Potência calorífica numa fase única, sem comando da temperatura interior Não À potência calorífica mínima

Em duas ou mais fases manuais, sem comando da temperatura interior Não Em estado de vigília

Com comando da temperatura interior por termóstato mecânico Sim

Com comando eletrónico da temperatura interior Não

Com comando eletrónico da temperatura interior e temporizador diário Não

Com comando eletrónico da temperatura interior e temporizador semanal Não

Outras opções de comando (seleção múltipla possível)

Comando da temperatura interior, com deteção de presença Não

Comando da temperatura interior, com deteção de janelas abertas Não

Com opção de comando à distância Não

Com comando de arranque adaptativo Não

Com limitação do tempo de funcionamento Não

Com sensor de corpo negro Não Elementos de contacto Nome e endereço do fabricante ou do seu representante autorizado Obelis S.A Bd. General Wahis, 53 1030 Brussels, Belgium Requisitos de informação para aquecedores de ambiente local elétricosNUNCA DEIXAR O AQUECEDOR SEM VIGILÂNCIA QUANDO ESTIVER LIGADO À CORRENTE
