MANUAL DE UTILIZADOR TE670XS1 BRANDT

PT GUIA DE INSTALAÇÃO E DE UTILIZAÇÃO

Table de cuisson

Εστίες αερίου

Cooking Hob

Placa de cozinha

Brandt

Brandt

FR 02

Chère Cliente, Cher Client,

EL 21

Acabou de adquirir uma placa de cozinha BRANDT e gostaríamos de lhe agradecer desde já a sua preferência

EN 39

Toda a nossa paixão e o nosso saber-fazer foram dedicados a este aparelho, de maneira a que ele possa satisfazer o melhor possível as suas necessidades. Inovador e eficiente, concebemo-lo a pensar na sua permanente facilidade de utilização.

PT 57

Na gama de produtos BRANDT encontrará também uma vasta escolha de fornos, fornos microondas, exaustores, fogões, máquinas de lavar louça, máquinas de lavar roupa, máquinas de secar roupa, frigoríficos e congeladores, que poderá combinar com a sua nova placa BRANDT.

Para mais informações de carácter útil e complementar, bem como para encontrar todos os nossos produtos, consulte o nosso site www.brandt.com.

BRANDT

www.brandt.com

Com a preocupação de melhorar constantemente os nossos produtos, reservamo nos o direito de modificar as respectivas características técnicas, funcionais ou estéticas por motivos ligados à sua evolução.

Importante: Antos de nô

Antes de pôr o aparelho a funcionar, leia este guia de instalação e de utilização com atenção para se familiarizar mais rapidamente com o seu funcionamento.

PT ÍNDICE

• Instruções de segurança ____ 59
• Protecção do ambiente ____ 60
• Descrição do aparelho ____ 61

1 /INSTALAÇÃO DO APARELHO

• Escolha do local de instalação ____ 62
• Encastramento 62
• Conselhos para o encastramento ____ 63
• Ligação eléctrica 63
• Ligação do gás 64
• Mudança de gás 66

2 / UTILIZAÇÃO DO APARELHO

• Descrição da parte de cima____ 70
• Acendimento dos bicos de gás 71
• Recipientes adaptados aos bicos de gás____ 72

3 / MANUTENÇÃO CORRENTE DO APARELHO

- Limpar o aparelho 73

4 / MENSAGENS ESPECÍFICAS E INCIDENTES

- Durante a utilização ____ 74

5 / TABELA DE COZEDURAS

• Guia de cozedura a gás ____ 74

6 / SERVIÇO PÓS-VENDA 76

INSTRUÇÕES DE SEGURANÇA

PT

- INSTRUÇÕES DE SEGURANÇA

- Esta placa de cozinha foi concebida para uma utilização por particulares numa habitação.

- Esta placa deve ser instalada em conformidade com a legislação em vigor e utilizada unicamente em locais bem ventilados. Consulte este guia antes de instalar e de utilizar o seu aparelho.

- As cozeduras devem ser realizadas sob a sua vigilância.

- Estas placas de cozinha destinam-se exclusivamente à cozedura de bebidas e géneros alimentícios e não contêm qualquer componente à base de amianto.

- Este aparelho não está ligado a nenhum dispositivo de evacuação de produtos de combustão. devendo ser instalado e ligado de acordo com os regulamentos em vigor. Dedicar especial atenção às disposições aplicáveis em matéria de ventilação.

– Não guarde no móvel situado sob a placa de cozinha produtos de LIMPEZA ou PRODUTOS INFLAMÁVEIS (pulverizadores ou recipientes sob pressão, papéis, livros de receitas, etc.)

– Se utilizar alguma gaveta situada por baixo da placa, é conveniente não guardar objectos sensíveis ao calor (plásticos, papéis, bombas de aerossóis, etc...).

- Antes de qualquer intervenção, desligue a placa da alimentação (eléctrica e gás).

- Se ligar aparelhos eléctricos a uma tomada situada perto da placa, assegure-se de que o cabo de alimentação não entra em contacto com as zonas quentes.

- Por questões de segurança, depois de cada utilização, não se esqueça de fechar a válvula de comando geral do gás canalizado ou a válvula da botija de gás butano/propano.

- Estas placas estão assinaladas com a marcação de conformidade CE.

- A instalação da placa é reservada aos instaladores e técnicos qualificados.

- Antes da instalação, certifique-se da compatibilidade das condições de distribuição local (natureza e pressão do gás) e da regulação da placa.

- Esta placa de cozinha cumpre os requisitos da norma EN 60335-2-6 relativa ao aquecimento dos móveis e da classe 3 no respeitante à instalação (conforme norma EN 30-1-1).

Atenção

As condições de regulação estão inscritas não só na etiqueta existente na bolsa, mas também na embalagem.

Para no futuro encontrar facilmente as referências do aparelho, aconselhamos a que as aponte na página “Serviço Pós-Venda e Relações com o Consumidor” (esta página também lhe indica onde encontrar as referências no aparelho).

PT PROTECÇÃO DO AMBIENTE

• PROTECÇÃO DO AMBIENTE

– Os materiais de embalagem deste aparelho são recicláveis. Por isso, participe na reciclagem dos mesmos e contribua, assim, para a protecção do ambiente, depositando-os nos contentores municipais previstos para este efeito.

– O seu aparelho contém também inúmeros materiais recicláveis. Por esta razão, está marcado com este símbolo a fim de lhe indicar que os aparelhos usados não devem ser misturados com os restantes resíduos. A reciclagem

dos aparelhos organizada pelo fabricante será, pois, efectuada nas melhores condições, de acordo com a directiva europeia 2002/96/CE sobre os resíduos de equipamentos eléctricos e electrónicos. Dirija-se à câmara municipal da sua residência ou ao seu revendedor para conhecer os pontos de recolha de aparelhos usados, localizados mais perto da sua residência.

– Agradecemos, desde já, a sua colaboração na protecção do ambiente.

DESCRIÇÃO DO APARELHO

PT

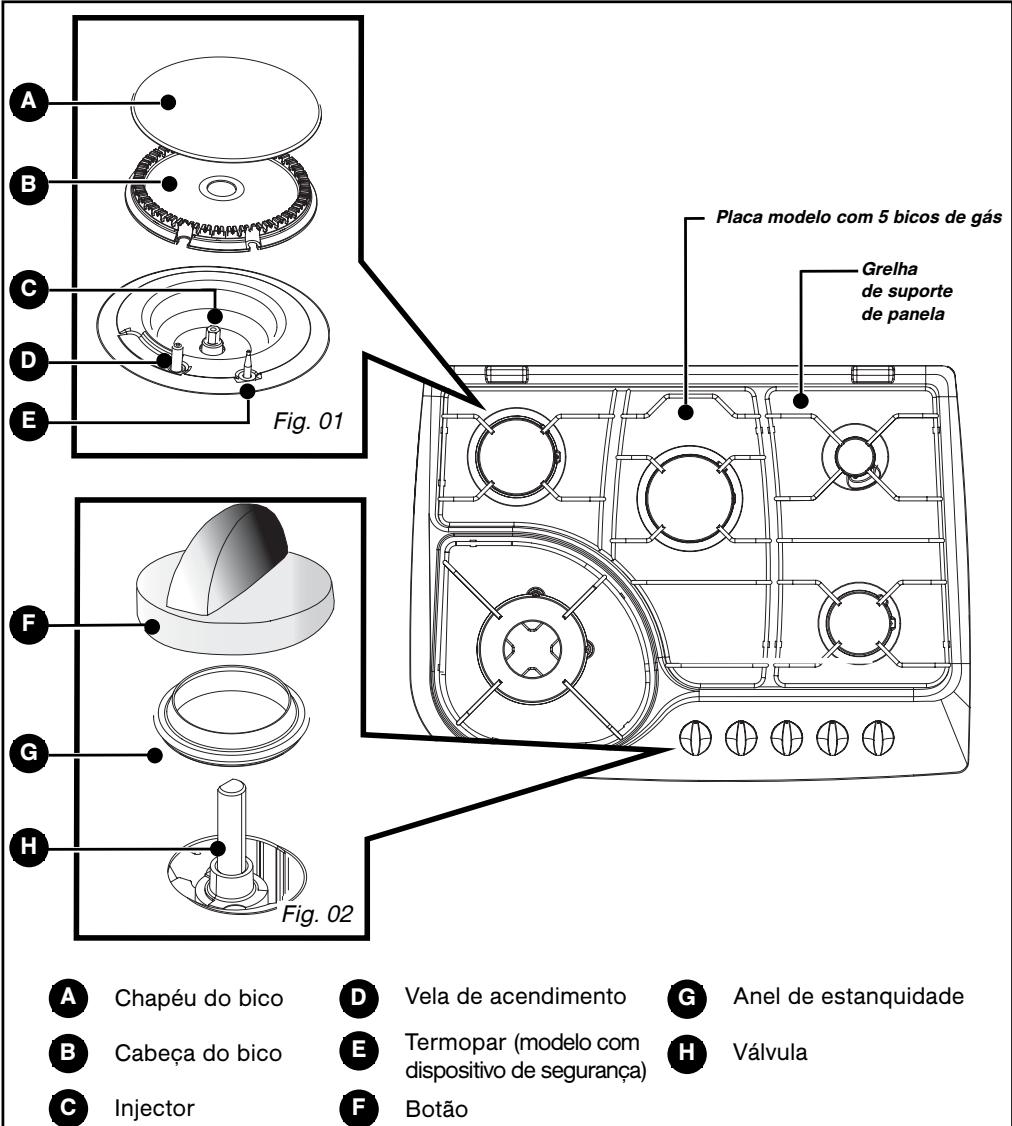

- DESCRIÇÃO DA PLACA DE COZINHA

Conselho

Este guia de instalação e de utilização é válido para diversos modelos, pelo que é possível que constate algumas pequenas diferenças entre a sua placa e as presentes descrições.

PT

1 / INSTALAÇÃO DO APARELHO

APARELHO
	Largura	Profundidade	Espessura
Corte armário padrão	56 cm	49 cm	segundo móvel
Corte armário recomendado	56 cm	48 cm	segundo Móvel
Dimensões totais por cima da bancada de trabalho	71 cm	52,2 cm	5,5 cm
Dimensões totais por baixo da bancada de trabalho	55,4 cm	47 cm	3,4 cm

- ESCOLHA DO LOCAL DE INSTALAÇÃO

A placa de cozinha deve ser encastrada no tampo de um móvel de suporte com uma espessura mínima de 3 cm, fabricado com materiais resistentes ao calor, ou então revestido com materiais que possuam esse tipo de características.

Para não dificultar o manuseamento dos utensílios de cozinha, evite colocar, quer à direita quer à esquerda da placa, um móvel ou uma parede a menos de 30 cm desta.

Se colocar uma divisória horizontal por baixo da placa, esta deve situar-se imperativamente entre 10 cm e 15 cm em relação à parte superior da bancada de trabalho. Em todos os casos, não arrume pulverizadores nem recipientes sob pressão no compartimento que possa eventualmente existir por baixo da placa (ver capítulo "Instruções de segurança").

• ENCASTRAMENTO

De modo a garantir a estanquidade entre a placa e a bancada de trabalho, cole a junta fornecida na bolsa antes da instalação da placa:

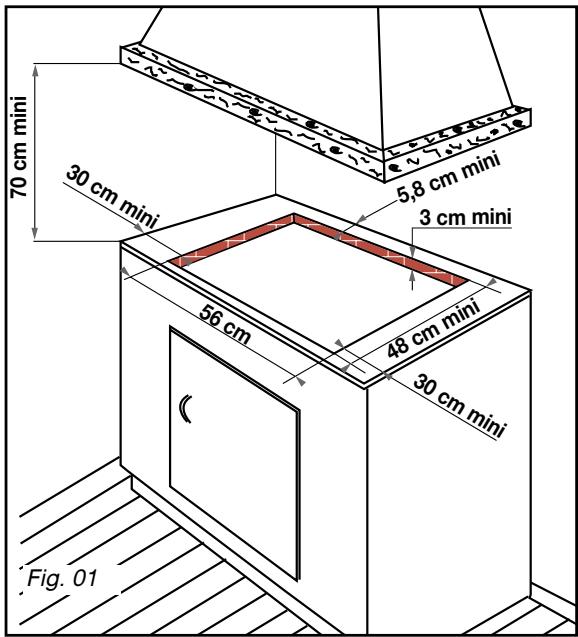

Respeitar as indicações do esquema (Fig. 01).

• Retire as grelhas de suporte das panelas, os chapéus dos bicos e as cabeças dos bicos, sem se esquecer de anotar as respectivas posições.
  – Vire a placa e coloque-a com precaução em cima da abertura do móvel para não danificar os botões nem as velas de acendimento.

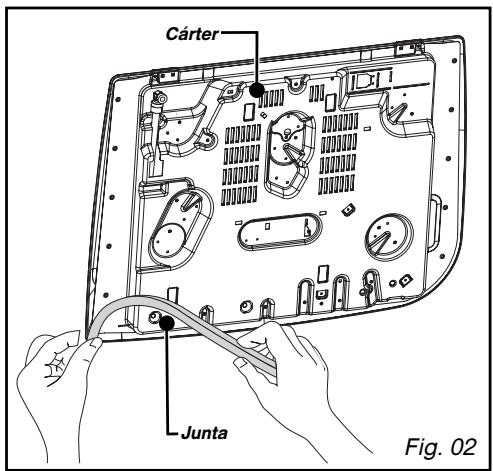

• Para garantir a boa vedação entre o cáter e a bancada de trabalho, cole a junta de espuma no contorno exterior do cáter (Fig. 02).

Cárter Junta Fig. 02

1 / INSTALAÇÃO DO APARELHO

PT

- CONSELHOS PARA O ENCASTRAMENTO

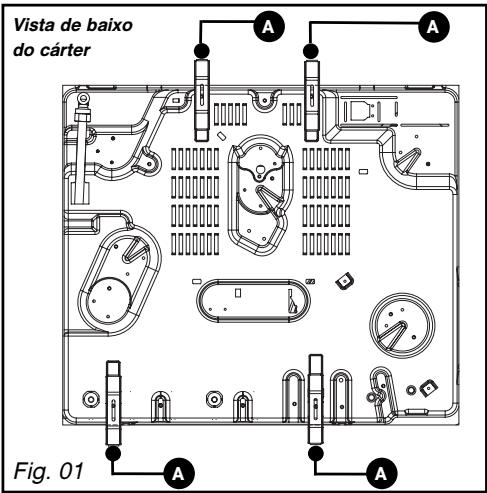

Vista de baixo do cárter Fig. 01

Patilha de fixação

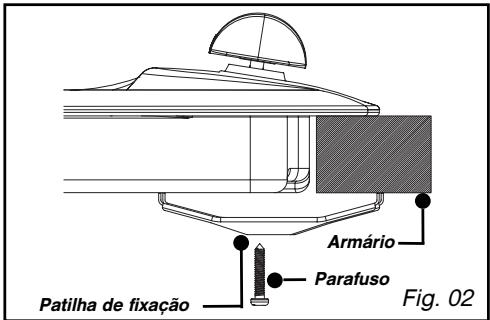

Armário Parafuso Patilha de fixação Fig. 02

• Coloque a placa de cozinha na abertura do móvel de suporte, tendo o cuidado de puxar a placa para si.
• Instale as cabeças dos bicos, os chapéus e as grelhas de suporte para as panelas.
  Ligue a placa ao sistema de gás (ver capítulo "Ligação de gás") e à corrente eléctrica (ver capítulo "Ligação eléctrica").
  – Se desejar, poderá imobilizar a placa com as quatro patilhas e os parafusos fornecidos (Fig. 02), que se fixam aos quatro cantos do cárter. Utilize obrigatoriamente os orifícios previstos para este efeito, conforme indicado na imagem acima (Fig. 01).
• Pare de enroscar quando a patilha começar a deformar-se.

Não utilizar aparafusadora.

• LIGAÇÃO ELÉCTRICA

A placa deve ser ligada à rede 220-240 V\~ monofásica através de uma tomada eléctrica de 2 pólos + terra) normalizada CEI 60083 ou de um dispositivo de corte omnipolar, em conformidade com as regulamentações em vigor.

A ficha da tomada de corrente deve ficar acessível após a instalação.

SECÇÃO DO CABO A UTILIZAR
	220-240 V~ - 50 Hz
Cabo H05V2V2F -T90 Ref. SPV: 77x9060	3 condutores entre os quais1 para a terra
Secção dos condutores em mm ^2	1
Fusível	10 A

Atenção

O fio de protecção (verde/amarelo) é ligado ao borne de terra do aparelho e deve ser ligado ao borne de terra da instal ação. O fusível da instalação deve ser de 10 amperes. Se estiver danificado, o cabo de alimentação deverá ser substituído por um cabo ou por um conjunto especial, que poderá ser adquirido junto do fabricante ou do seu Serviço Pós-Venda.

Conselho

A utilização de um fogão a gás ocasiona a produção de calor e de humidade no local de instalação. Por isso, certifique-se de que a sua cozinha tem um bom sistema de ventilação: mantenha abertos os orifícios de ventilação natural da sua residência ou instale um dispositivo de ventilação mecânica (exaustor com ventilação mecânica). O uso intensivo e prolongado do aparelho pode necessitar de uma ventilação complementar, como abrir a janela ou criar uma ventilação mais eficaz, ou ainda aumentar a potência da ventilação mecânica, se esta existir. (é necessário um fluxo mínimo de ar de 2 m³ /h por kW de potência de gás).

Exemplo:: 70 cm - 4 bicos de gás +1 disco eléctrico

Potência total: 0,85 + 1,5 + 2,4 + 3,3 = 8,05 kW 8,05 kW x 2 = 16,1 m³/H de débito mínimo.

PT

1 / INSTALAÇÃO DO APARELHO

• LIGAÇÃO DO GÁS

- Notas preliminares

Se a placa de cozinha estiver instalada por cima de um forno ou se a proximidade de outros aparelhos produtores de calor, pode provocar um risco de aquecimento da ligação, é obrigatória uma ligação com tubos rígidos.

No caso de se utilizar um tubo flexível ou um tubo maleável (como é o caso do gás butano), este não deverá entrar em contacto com partes móveis do armário nem passar em zonas que possam ser obstruídas.

A ligação do gás deve ser realizada em conformidade com a legislação em vigor no país da instalação.

- Gás distribuído por canalização de gás natural, ar propano ou ar butano

Por questões de segurança, o utilizador deverá escolher exclusivamente uma das 3 seguintes ligações:

— Ligação com tubo rígido em cobre com encaixes mecânicos aparafusáveis (apelação da norma de gás G1/2). Efectue a ligação directamente na extremidade do cotovelo montado no aparelho.
— Ligação com tubo flexível metálico (inox) ondulado com encaixes mecânicos aparafusáveis (em conformidade com a norma NF D 36-121), cujo tempo de vida é ilimitado (Fig. A).
— Ligação com tubo flexível em borracha reforçada, com encaixes mecânicos aparafusáveis (em conformidade com a norma NF D 36-103), cujo tempo de vida é de 10 anos (Fig. B).

Atenção

Se quando efectuar a ligação de gás da placa, tiver de mudar o sentido do cotovelo montado na mesma:

① Substitua a anilha de estanquidade.
② Aperte a porca do cotovelo, sem ultrapassar o binário de aperto de 17 N.m.

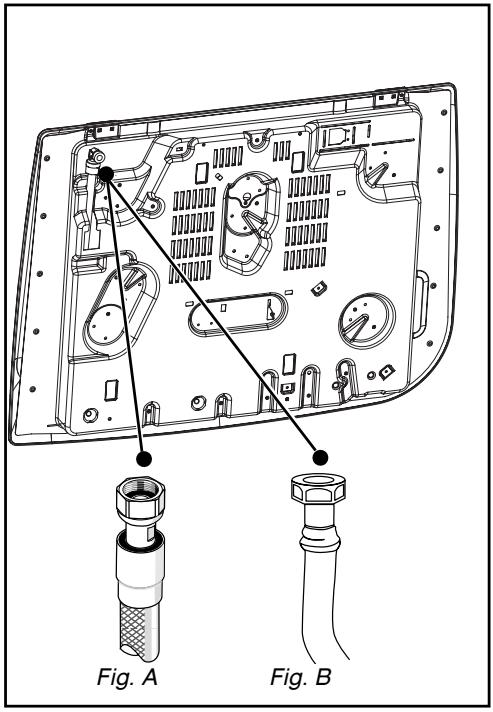

Fig. A Fig. B

1 / INSTALAÇÃO DO APARELHO

PT

- Gás distribuído em botija ou reservatório (gás butano/propano)

Por questões de segurança, o utilizador deverá escolher exclusivamente uma das 3 seguintes ligações:

— Ligação com tubo rígido em cobre com encaixes mecânicos aparafusáveis (apelação da norma de gás G1/2). Efectue a ligação directamente na extremidade do cotovelo montado no aparelho.
— Ligação com tubo flexível metálico (inox) ondulado com encaixes mecânicos aparafusáveis (em conformidade com a norma NF D 36-125), cujo tempo de vida é ilimitado (Fig. 01).
— Ligação com tubo flexível em borracha reforçada, com encaixes mecânicos aparafusáveis (em conformidade com a norma XP D 36-112), cujo tempo de vida é de 10 anos (Fig. 02).

Nas instalações já existentes, é possível utilizar um tubo flexível equipado com braçadeiras de aperto (em conformidade com a norma XP D 36-110) cujo tempo de vida é de 5 anos. Nesse caso, é necessário utilizar uma extremidade, sem esquecer de colocar uma anilha de estanquidade entre a referida extremidade e o cotovelo da placa (Fig. 03).

Conselho

A extremidade e a anilha de estanquidade podem ser adquiridas junto do Serviço Pós-Venda.

Atenção

Aperte a extremidade sem ultrapassar um binário de 25 N.m.

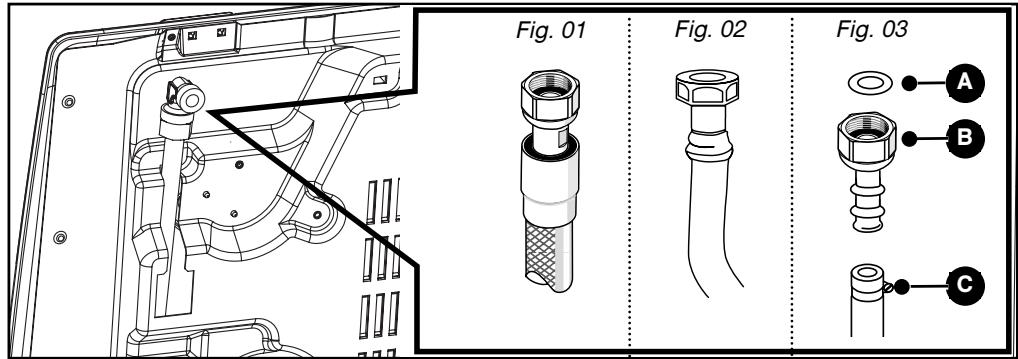

Fig. 01 Fig. 02 Fig. 03 A B C

A Anilha de estanquidade (não incluída)
B Extremidade (não incluída)
C Braçadeira de aperto (não incluída)

Atenção

Todos os canos maleáveis e tubos flexíveis cujo tempo de vida é limitado devem ter um comprimento máximo de 2 metros e estar acessíveis em todo o seu comprimento. A substituição dos mesmos deve efectuar-se antes de atingida a data limite de utilização (indicada no tubo). Após a instalação, e independentemente do meio de ligação escolhido, verifique a estanquidade da ligação, usando uma solução de água e sabão.

Em França, devem ser utilizados canos ou tubos assinalados com a marcação NF Gaz

PT 1 / INSTALAÇÃO DO APARELHO

- MUDANÇA DE GÁS

Atenção

Esta placa de cozinha é fornecida previamente regulada para o gás natural.

Os injectores necessários para a adaptação aos gases butano/propano encontram-se na bolsa que contém este guia.

Conselho

Em França, esta placa também pode ser adaptada ao ar propanado/butanado. A saqueta de adaptação é fornecida mediante pedido pelo seu Serviço Pós-Venda.

Em cada mudança de gás, deverá sucessivamente:

— Adaptar a ligação do gás
— Substituir os injectores
- Regular os redutores das válvulas.

- Adapte a ligação do tipo de gás: consulte o parágrafo “Ligação de gás”.

• Substitua os injectores, procedendo como se segue:
  — Retire as grelhas, os chapéus e as cabeças de todos os bicos.
  — Com a chave fornecida, desaperte os injectores situados no fundo de cada vaso e depois retire-os (Fig. 01).
  — Instale os injectores do gás correspondente no lugar dos anteriores, colocando-os de acordo com as indicações dos injectores e da tabela das características do gás; para tal:
  — Aperte-os primeiro manualmente até bloquear o injector.
  — Depois, aperte bem os injectores com a chave.
  — Com um lápis, faça um traço na placa de fornalha, tal como indicado (Fig. 02).
  — Rode a chave no sentido dos ponteiros do relógio até o traço aparecer no outro lado (Fig. 03).

Atenção

Não ultrapassar este limite para não correr o risco de danificar o produto.

- Montar novamente as cabeças dos bicos, os chapéus e as grelhas de suporte das panelas.

Conselho

Cada vez que mudar de gás, marque a casa que corresponde ao novo tipo de gás na etiqueta existente na bolsa.

Ver parágrafo "Ligação de gás" correspondente.

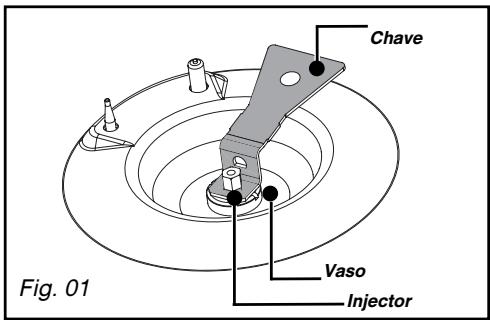

Chave Vaso Injector Fig. 01

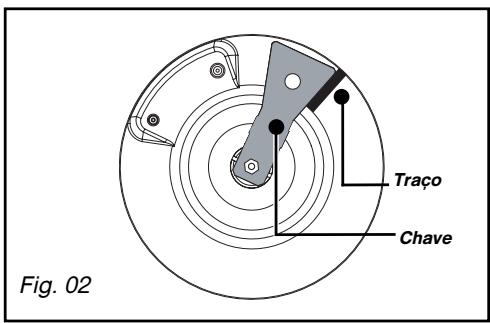

Traço Chave Fig. 02

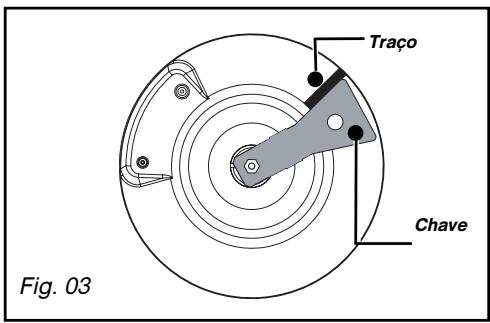

Traço Chave Fig. 03

1 / INSTALAÇÃO DO APARELHO

PT

• Regular os redutores das válvulas: estes encontram-se por baixo dos botões (Fig. 04).
  — Proceda válvula por válvula.
  — Retire os botões e os anéis de estanquidade, puxando-os para cima.

- Passagem do gás natural ou ar propanado/butanado para o gás butano/propano

• Com uma chave de fendas pequena, aperte a fundo o parafuso de regulação dos redutores de latão (amarelo) (Fig. 05), no sentido dos ponteiros do relógio.
• Volte a instalar os anéis de estanquidade e os botões, colocando-os de acordo com o seu sentido de orientação. Verifique se os botões estão devidamente inseridos.

- Passagem do gás butano/propano para gás natural ou para ar butanado/propanado

- Com uma chave de fendas pequena, desaperte o parafuso de regulação dos redutores de latão (amarelo) (Fig. 05), desaparafusando 2 voltas no sentido contrário ao dos ponteiros do relógio.

• Volte a instalar o botão.
• Acenda o bico no máximo e passe para a posição mínima.
• Retire novamente o botão e rode o parafuso de regulação no sentido dos ponteiros do relógio até obter a posição mais baixa antes de as chamas se extinguirem.
• Volte a instalar o anel de estanquidade e o botão.
• Faça vários exercícios de passagem de débito máximo para o mínimo: a chama não deve apagar-se; se isso suceder, desaperte o parafuso de regulação até a chama ter uma força adequada durante estes exercícios.
• Montar novamente as cabeças dos bicos, os chapéus e as grelhas de suporte das panelas.

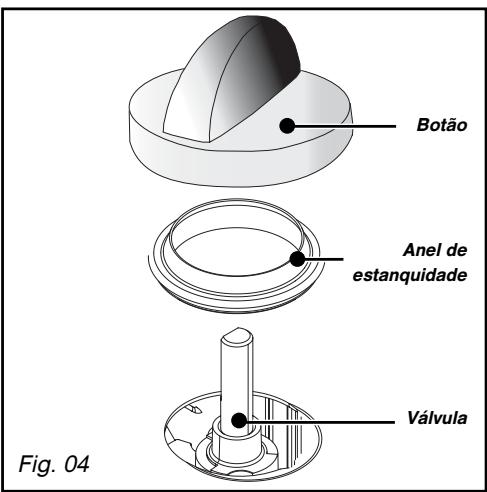

Botão Anel de estanquidade Válvula Fig. 04

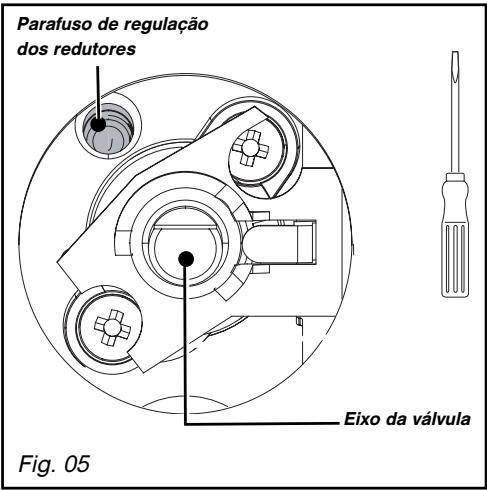

Parafuso de regulação dos redutores Eixo da válvula Fig. 05

PT

1 / INSTALAÇÃO DO APARELHO

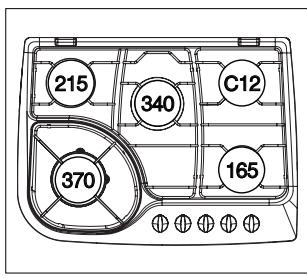

- Localização dos injectores

LOCALIZAÇÃO DOS INJECTORES

O quadro abaixo indica as implantações dos injectores na placa de cozinha, em função do gás utilizado.

O número está assinalado no próprio injector.

95 Exemplo: indicação do injector 95

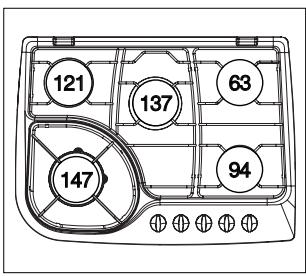

MODELO COM 5 BICOS GÁS \*

Gás Natural

121 137 63 147 94

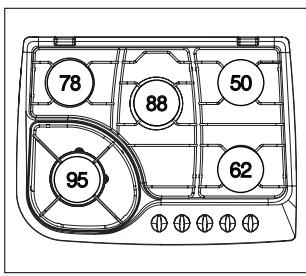

Gás Butano/Propano

78 88 50 95 62

Ar propanado/Ar Butanado

215 340 C12 370 165

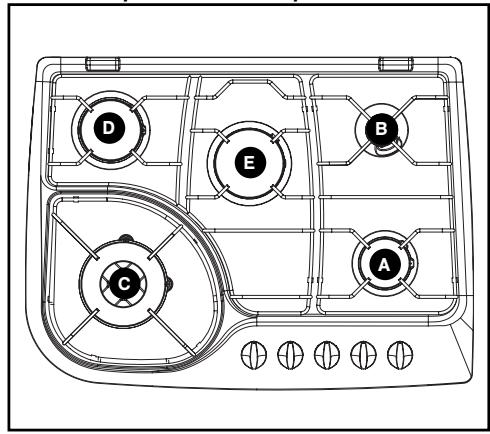

* Ver capítulo "Descrição da parte de cima da placa"

1 / INSTALAÇÃO DO APARELHO

PT

• Características do gás

	_FR - GBGR - PT	FR - GBGR - PT	FR - GBGR - PT	FR	FR
Aparelho destinado a ser instalado em:
FR ......cat.: III1C2E+3+GB - GR - PT ......cat.: II2H3+Fluxo horário abaixo:a 15°C sob 1013 mbar	ButanoG3028-30 mbar	PropanoG3137 mbar	GásNaturalG2020 mbar	GásNaturalG2525 mbar	Ar propanadoAr ButanadoG1308 mbar
BICO RÁPIDO
Indicação marcada no injector	78	78	121	121	215
Débito calorífico nominal (kW)	2,25	2,25	2,25	2,25	2,30
Débito calorífico reduzido (kW)	0,850		0,850	0,850	0,650
Débito horário (G/H)	164	161
Débito horário (I/h)			214	249	322
BICO GRANDE RÁPIDO
Indicação marcada no injector	88	88	137	137	340
Débito calorífico nominal (kW)	3,00	3,00	3,10	3,10	2,90
Fluxo calorífico reduzido (com segurança) (kW)	(kW)	0,850	0,850	0,850	0,780
Débito horário (G/H)	218	214
Débito horário (I/h)			295	343	406
BICO COROA DUPLA
Indicação marcada no injector	95	95	147	147	370
Débito calorífico nominal (kW)	3,40	3,40	3,80	3,80	3,10
Fluxo calorífico reduzido (com segurança) (kW)	(kW)	1,450	1,400	1,400	1,300
Débito horário (G/H)	247	243
Débito horário (I/h)			362	421	434
BICO SEMI-RÁPIDO
Indicação marcada no injector	62	62	94	94	165
Débito calorífico nominal (kW)	1,50	1,50	1,50	1,50	1,40
Fluxo calorífico reduzido (com segurança) (kW)	0,700		0,650	0,650	0,550
Débito horário (G/H)	109	107
Débito horário (I/h)			143	166	196
BICO AUXILIAR
Indicação marcada no injector	50	50	63	63	C12
Débito calorífico nominal (kW)	0,90	0,90	0,85	0,85	1,00
Débito calorífico reduzido (kW)	0,350		0,300	0,300	0,350
Débito horário (G/H)	65	64
Débito horário (I/h)			81	94	140
PLACA COM 5 BICOS DE GÁS COM COROA DUPLA
Débito calorífico total (kW)	11,05	11,05	11,50	11,50	10,70
Débito máximo (G/H)	803	789
			1095	1273	1498

PT

2 / UTILIZAÇÃO DO APARELHO

- DESCRIÇÃO DA PARTE DE CIMA

TE 270*/* - TE 576*/*

(*) Potências obtidas com gás natural G20

2 / UTILIZAÇÃO DO APARELHO

PT

- ACENDIMENTO DOS BICOS DE GÁS

Cada bico é alimentado por uma válvula cuja abertura é feita, carregando e girando no sentido inverso ao dos ponteiros do relógio.

O ponto “●” corresponde ao fecho da válvula.

- Escolha o bico que pretende utilizar com o auxílio dos símbolos situados perto dos botões (ex.: Bico dianteiro esquerdo ⚙️).

Esta placa possui um sistema de acendimento dos bicos integrado nos botões.

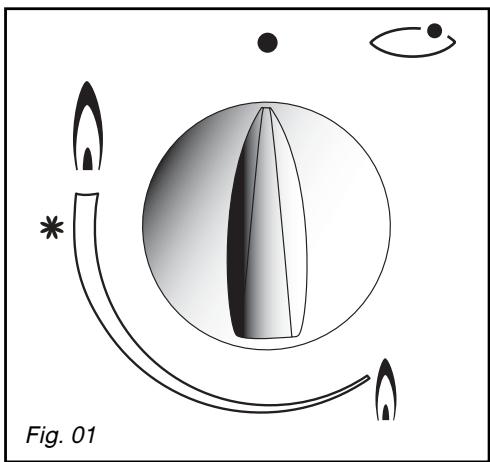

- Para acender um bico, carregue no botão e rode-o no sentido inverso ao dos ponteiros do relógio conduzindo-o para o máximo.

- Continue a carregar no botão para desencadear uma série de faíscas até o bico se acender.

Para reduzir o débito, orientar o botão entre o símbolo e o símbolo.

A segurança dos bicos é materializada por uma barra metálica, situada directamente junto da chama.

Cada bico é controlado por uma válvula equipada com um dispositivo de segurança que, em caso de extinção acidental da chama (derrame, correntes de ar, etc.), corta rápida e automaticamente a alimentação de gás e impede que este se escape.

Para reduzir o débito, orientar o botão entre o símbolo e o símbolo

Atenção - Continua

— Continuar a carregar bem no botão durante alguns segundos após o aparecimento da chama para desencadear o sistema de segurança.

Para garantir o bom acendimento do bico de coroa dupla, aconselhamos a que o acenda antes de colocar os recipientes.

Quando um botão ficar difícil de rodar, não o force. Solicite com urgência a intervenção do instalador.

Em caso de extinção acidental da chama, basta acender de novo normalmente, seguindo as instruções de acendimento.

PT

2 / UTILIZAÇÃO DO APARELHO

- RECIPIENTES ADAPTADOS AOS BICOS DE GÁS

- Que bico utilizar em função do recipiente?

Diâmetro do recipiente	Diâmetro do recipiente	Uso
20 a 30 cm	Coroa dupla
18 a 28 cm	Grande rápido	Fritos - Fervura
16 a 22 cm	Rápido	Alimentos a fritar rapidamente
12 a 20 cm	Semi-rápido	Molhos - Aquecimento
8 a 14 cm	Auxiliar	Apurar

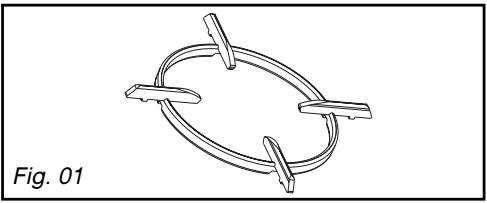

Algumas placas de 5 bicos de gás estão equipadas de uma grelha de suporte específica tipo “WOK” (Fig. 01) apenas utilizável no bico central “Coroa dupla”. Esta grelha tipo “WOK” permite a utilização de recipientes de fundo côncavo. Combinada com o bico de “coroa dupla”, esta grelha permite uma melhor repartição da chama nos recipientes de grande dimensão, como os woks e os recipientes para arroz à valenciana.

Atenção

- Ajuste a coroa das chamas de modo a que estas não excedam o contorno do recipiente (Fig. 02).

— Não utilize recipientes de fundo côncavo ou convexo sem o suporte adequado (Fig. 03).
— Não utilize recipientes que cubram parcialmente os botões (Fig. 04).
— Não deixe funcionar os bicos de gás com recipientes vazios.

3 / MANUTENÇÃO CORRENTE DO APARELHO

PT

• LIMPAR O APARELHO

LIMPEZA	COMO LIMPAR?	PRODUTOS/ACESSÓRIOS A UTILIZAR
Das velas e dos injectores	Em caso de engorduramento das velas de acendimento, limpe-as com uma escovinha de pêlo duro (não metálica).O injector de gás encontra-se no centro do bico em forma de vaso. Durante a limpeza, tente não obstrui-lo, pois isso perturbaria o desempenho da placa. Em caso de entupimento, utilize um alfinete para desobstruir o injector.	. Escovinha de pêlo duro. . Alfinete
Das grelhas e dos bicos de gás	Em caso de manchas persistentes, utilize um detergente em creme não abrasivo e depois enxagúe com água limpa. Limpe cuidadosamente as diversas peças do bico antes de voltar a utilizar a placa de cozinha.	. Detergente suave em creme para esfregar. . Esponja sanitária.
Do esmalte ou do aço inoxidável	A limpeza da placa torna-se mais fácil se for feita antes do arrefecimento total da mesma.Para limpar o esmalte da placa, utilize um detergente de limpeza em creme e dê e. dê brilho com um pano seco.Não deixe permanecer líquidos ácidos, tais como sumo de limão, vinagre, etc. durante muito tempo no esmalte.Para limpar as partes de aço inoxidável da placa, utilize uma esponja molhada em água diluída com um detergente suave ou um produto do comércio especial para aço inoxidável.	. Detergente suave em creme para esfregar. . Produto especial para aço inoxidável à venda no comércio.

Atenção

Nunca limpe a placa enquanto esta estiver a funcionar. Desligue todos os comandos eléctricos e todos os comandos de gás.

Conselho

— Lave, de preferência, os elementos da placa à mão em vez de os lavar na máquina de lavar louça.

— Não utilize o esfregão das esponjas para limpar a placa de cozinha.

— Não utilize máquinas de limpeza a vapor.

PT

4 / MENSAGENS ESPECÍFICAS E INCIDENTES

• DURANTE A UTILIZAÇÃO

SE CONSTATAR QUE:	O QUE SE DEVE FAZER:
Acendimento dos bicosNão há faíscas ao se carregar nos botões.	.Verifique a ligação eléctrica da placa de cozinha.Verifique se as velas de acendimento estão limpas.Verifique se os bicos estão limpos e bem montados.Se a placa estiver encravada na bancada de trabalho, verifique se as patilhas de fixação não estão deformadas.Verifique se os anéis de estanquidade situados por baixo dos botões não estão fora do sítio.
Quando se carrega num botão, há produção de faíscas em todos os bicos ao mesmo tempo.	É normal. A função de acendimento é centralizada e comanda todos os bicos em simultâneo.
No mínimo, o bico apaga-se ou então as chamas são importantes.	.Evite fortes correntes de ar na cozinha.Verifique se os injectores instalados correspondem ao gás utilizado (ver localização dos injectores no capítulo “Mudança de gás”).Nota: as placas de cozinha vêm predefinidas da fábrica para o gás canalizado (gás natural).Verifique se os parafusos estão devidamente regulados no mínimo (ver parágrafo “Mudança de gás”).
As chamas têm um aspecto irregular.	.Verifique o estado de limpeza dos bicos e dos injectores situados por baixo dos bicos, a montagem dos mesmos, etc...Verifique se a botija tem gás suficiente.
Durante a cozedura, os botões ficam quentes.	.Utilize panelas pequenas nos bicos situados perto dos botões.Os grandes recipientes devem ser colocados nos bicos maiores, os mais afastados dos botões. Colocar as panelas bem no centro do bico, sem que estas fiquem em cima dos botões.
Se a placa estiver provida do dispositivo de segurança do gás: quando se acende a placa, as chamas acendem-se e, depois, apagam-se de imediato assim que se deixa de premir o botão.	.Carregue bem nos botões e mantenha a pressão durante alguns segundos após o aparecimento das chamas.Verifique se as peças do bico estão bem instaladas.Verifique se os anéis de estanquidade situados por baixo dos botões não estão fora do sítio.Evite fortes correntes de ar na cozinha.Acenda o bico antes de colocar a panela.

5 / TABELA DE COZEDURAS

• GUIA DE COZEDURA A GÁS

	PREPARAÇÕES	TEMPO	COROA DUPLA	GRANDE RÁPIDO	RÁPIDO	SEMI-RÁPIDO	AUXILIAR
SOPA	CaldosSopas espessas	8-10 minutos	X	X	X
PEIXE	CozidoGrelhado	8-10 minutos8-10 minutos	X	XX
MOLHOS	Holandês, BearnêsBechamel, aurore	10 minutos				XX	XX
LEGUMES	Endívias, espinafresErvilhas cozinhadasTomates à moda provençalBatatas alouradasMassas	25-30 minutos15-20 minutos	XX	XX	XX
			X		X
CARNE	BifeGuisados de carne branca,Osso-buccoEscalopes fritosTournedos	90 minutos10-12 minutos10 minutos	XX	XX
			X	X
FRITOS	Batata fritaRissóis		XX	XX
SOBREMESAS	Arroz-doceCompotas de frutaCrepesChocolateLeite-cremeCafé (cafeteira pequena)	25 minutos3-4 minutos3-4 minutos10 minutos		XX	XX		XX

NOTES

PT

Qualquer intervenção no seu aparelho deve ser realizada:

- quer pelo seu revendedor,

- quer por outro profissional qualificado autorizado pela marca.

Ao chamá-los, indique a referência completa do seu aparelho (modelo, tipo e número de série). Estas informações figuram na placa de identificação fixada no aparelho.
