Tipo de produto	Piscina elevada de madeira
Marca	Gre
Modelo	788031
Dimensões internas (C x L x A)	9,70 m x 3,80 m x 1,19 m
Forma	Oval alongado de 8 lados
Volume de água aproximado	44 m³
Material da estrutura	Pinho silvestre tratado em autoclave classe IV
Material do liner	PVC armado (liner hung)
Garantia estrutura de madeira	10 anos contra o apodrecimento e insetos
Garantia do liner	2 anos nas soldas e na estanqueidade

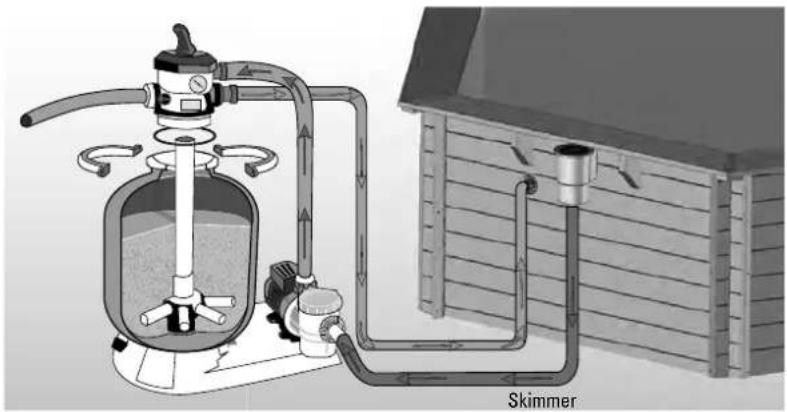

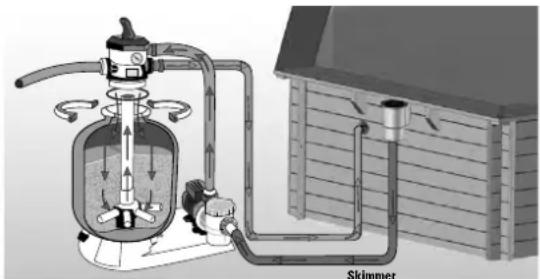

Equipamento de filtração	Grupo de filtração 6 m³/h com pré-filtro e válvula de 4 vias
Tipo de filtro	Filtro de areia
Alimentação elétrica	220 V - 240 V, proteção diferencial 30 mA
Distância mínima da filtração para a piscina	3,50 m
Escada incluída	Escada inox em 2 partes
Carga máxima admissível da escada	150 kg

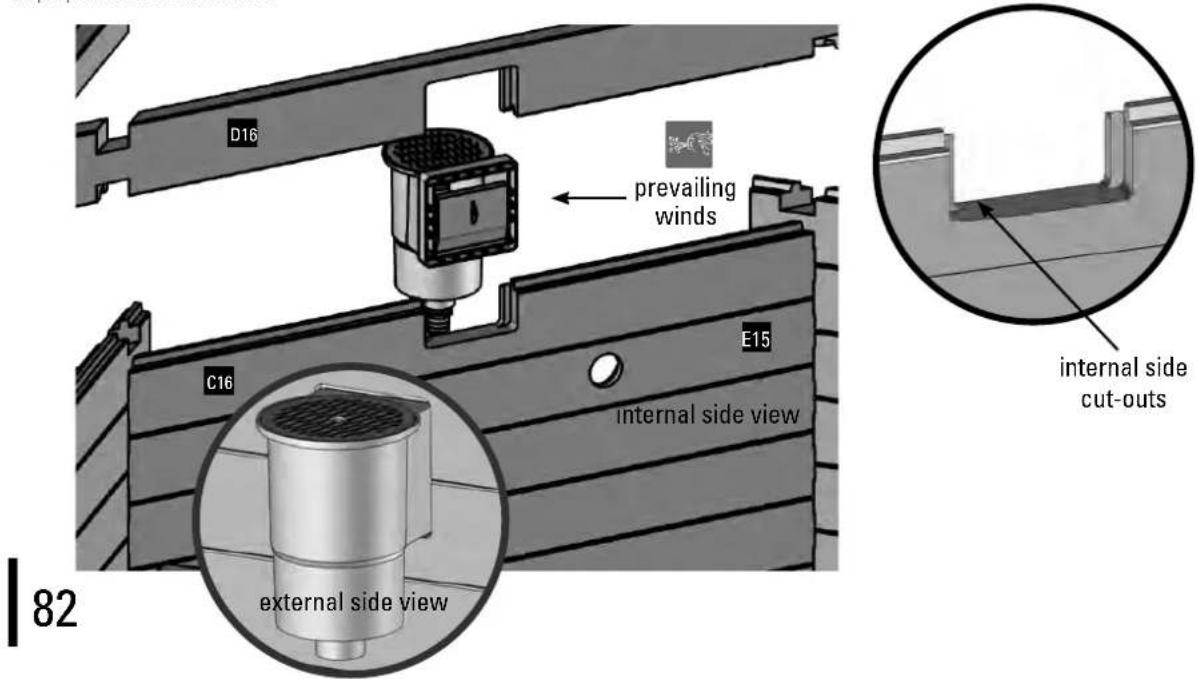

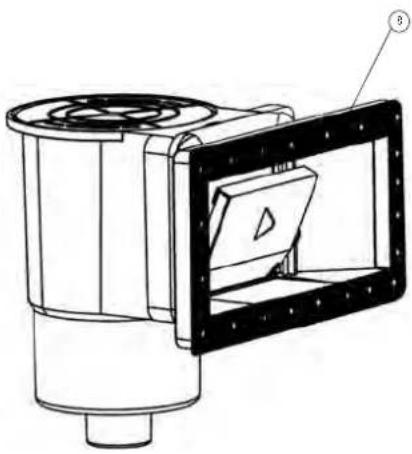

Acessórios fornecidos	Skimmer, bocal de retorno, mangueiras, tampões de canto, parafusos, feltro para o solo
Número de pessoas recomendado para a montagem	2 pessoas
Tempo de montagem estimado	2 dias (excluindo terraplanagem e enchimento)
Manutenção corrente	Limpeza do filtro, controle do pH e do cloro, limpeza do liner
Invernagem	Escoamento parcial, proteção com cobertura de inverno, desmontagem e armazenamento da filtração
Peças sobressalentes disponíveis	5 anos a partir da data de compra

Perguntas frequentes - 788031 GRE

Quais são as dimensões exatas da piscina Gre 788031?

As dimensões internas são de 9,70 m de comprimento, 3,80 m de largura e 1,19 m de altura. A forma é oval alongada de 8 lados.

Que tipo de filtração é fornecido com a piscina?

O kit inclui um grupo de filtração 6 m³/h com pré-filtro e válvula de 4 vias, além de um filtro de areia. A areia calibrada é fornecida.

Como manter o liner para evitar manchas e danos?

Limpe regularmente o liner com um produto não abrasivo. Evite pastilhas de cloro diretamente na água. No inverno, use um produto de invernagem líquido em vez de flutuadores para prevenir a descoloração.

Quais são as garantias aplicáveis à piscina Gre 788031?

A estrutura de madeira é garantida 10 anos contra o apodrecimento e insetos. O liner é garantido 2 anos nas soldas e na estanqueidade. A bomba e os outros componentes são garantidos 2 anos.

Pode-se enterrar parcialmente a piscina?

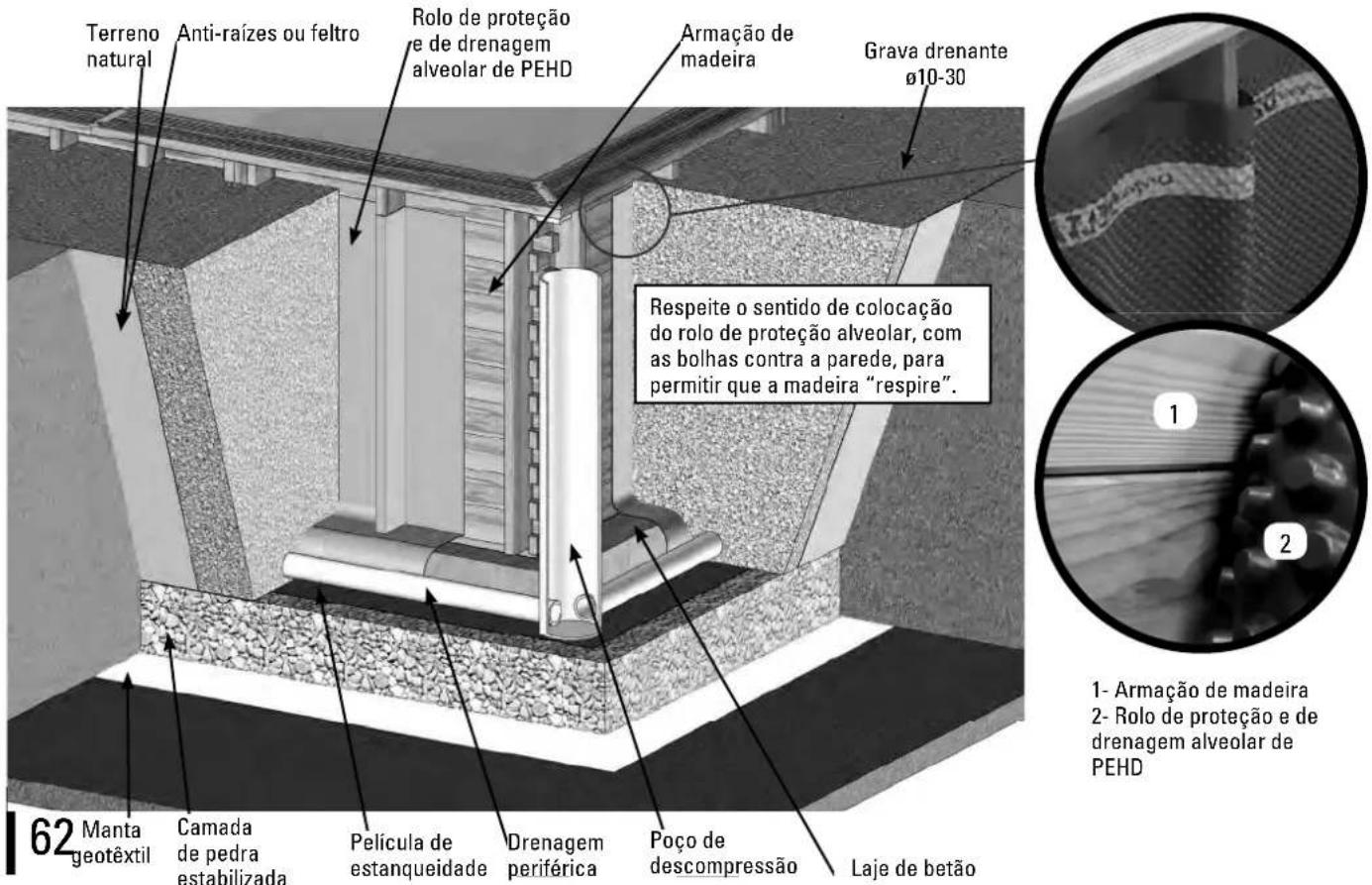

Sim, pode ser semi-enterrada ou totalmente enterrada, desde que respeitadas as instruções de drenagem periférica e de laje de betão conforme indicado no manual. Recomenda-se um poço de descompressão.

Como manter o filtro de areia?

Quando a pressão aumentar 0,2 bar em relação à pressão inicial, realize uma lavagem: pare a bomba, coloque a válvula em 'LAVAGEM' por 2-3 minutos, depois em 'ENXÁGUE' por 30 segundos e volte para 'FILTRAÇÃO'.

Quais são os equipamentos de segurança obrigatórios?

O manual recomenda instalar uma barreira de proteção, um alarme, uma cobertura ou um abrigo de acordo com a regulamentação. Os autocolantes de segurança fornecidos devem ser colocados a menos de 2 m da piscina.

Como proceder à invernagem da piscina?

Limpe o liner, trate a água com um produto de invernagem líquido, baixe o nível da água 5 cm abaixo do skimmer, feche o bocal de retorno com o tampão, desconecte as mangueiras e cubra a piscina com uma cobertura de inverno. Armazene a filtração em local seco.

Onde encontrar peças sobressalentes para a piscina Gre 788031?

As peças sobressalentes estão disponíveis durante 5 anos após a data de compra. Para qualquer pedido, contacte o serviço pós-venda através do site www.service-gre.com.

Qual é o procedimento em caso de reclamação em garantia?

Deve declarar a sua reclamação online em www.service-gre.com com o comprovante de compra e os números de série da madeira e do liner. Podem ser solicitadas fotos. Os custos de envio de ida são por sua conta, o retorno é assumido pela Gre.

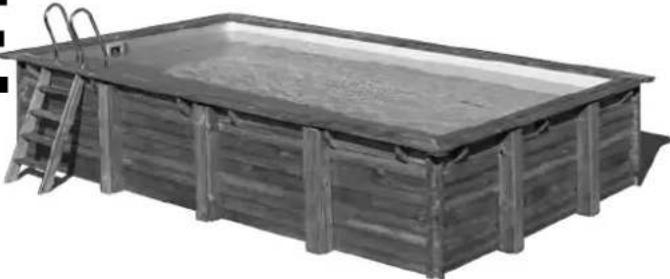

MANUAL DE UTILIZADOR 788031 GRE

Manual de instruções

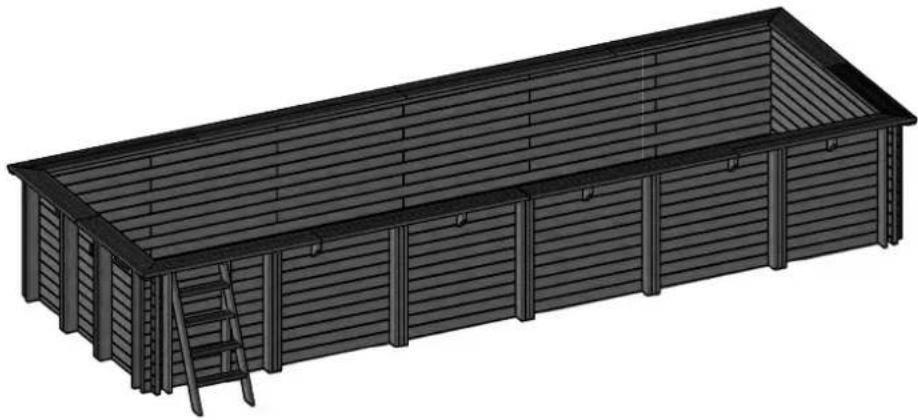

Tenha em conta a referência da piscina momento de realizar a montagem

788031

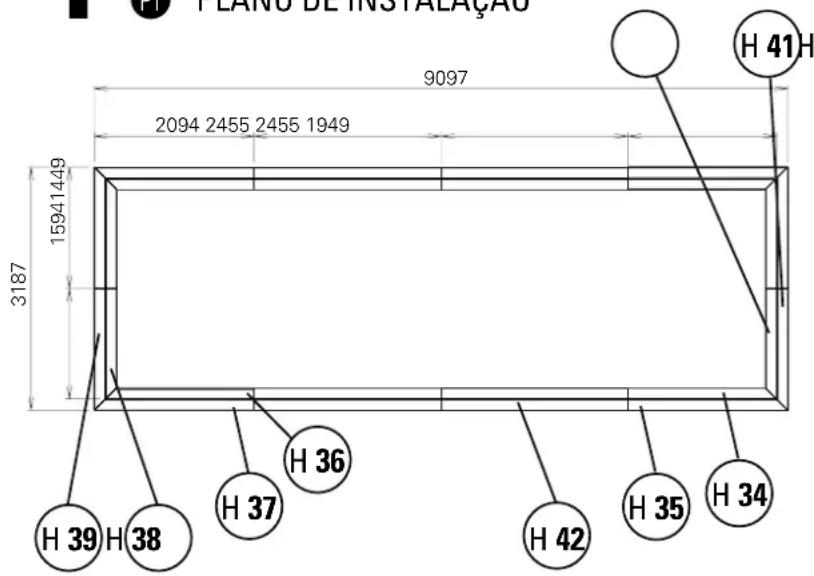

9,18 x 3,27 H 1,46m

ANISE

PT Em caso de roturas e/ou deformações da madeira, faça um inventário completo do estado das peças antes de as solicitar ao serviço pós-venda. Desta forma, as peças chegarão todas no mesmo envio.

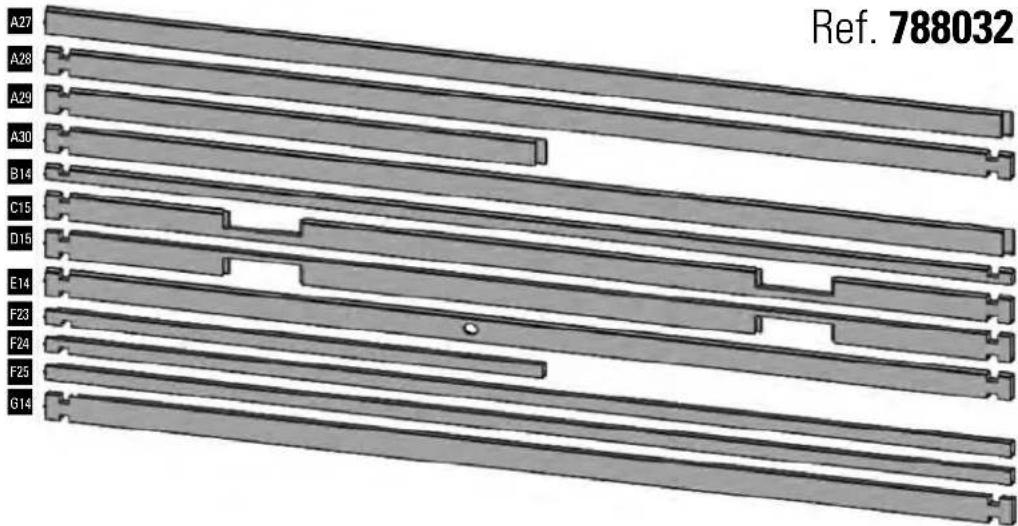

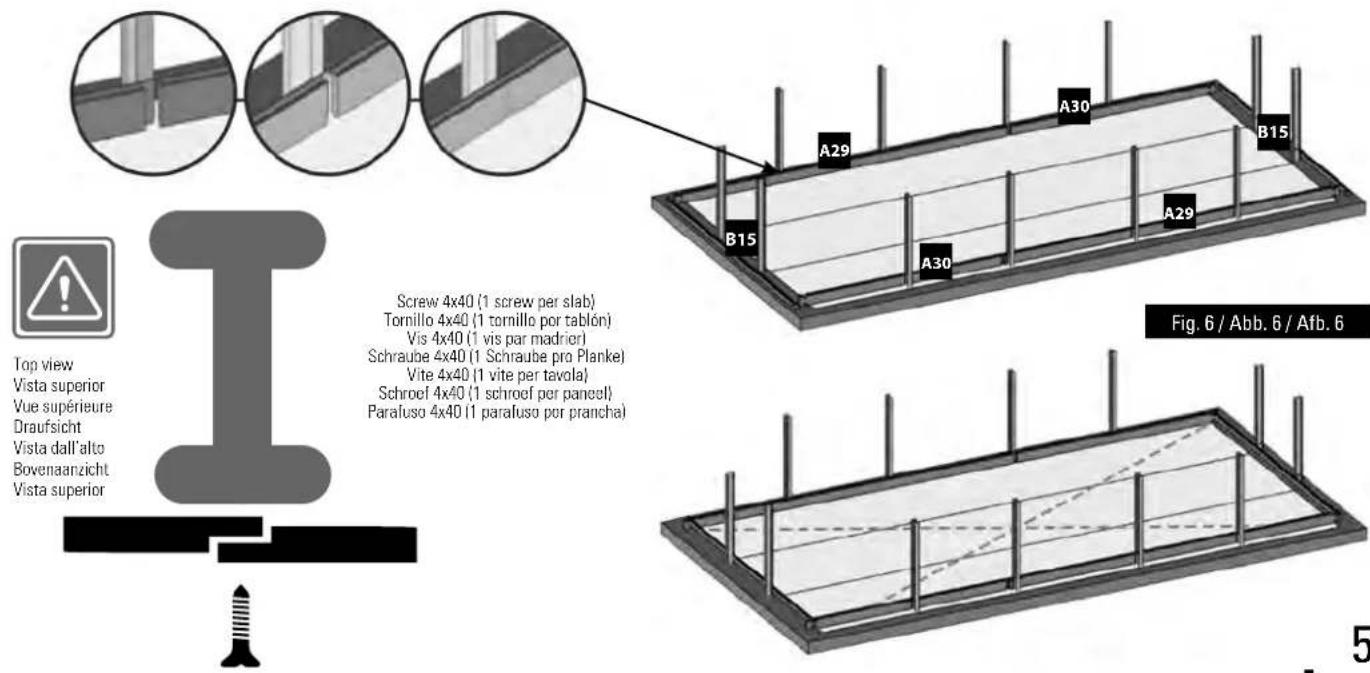

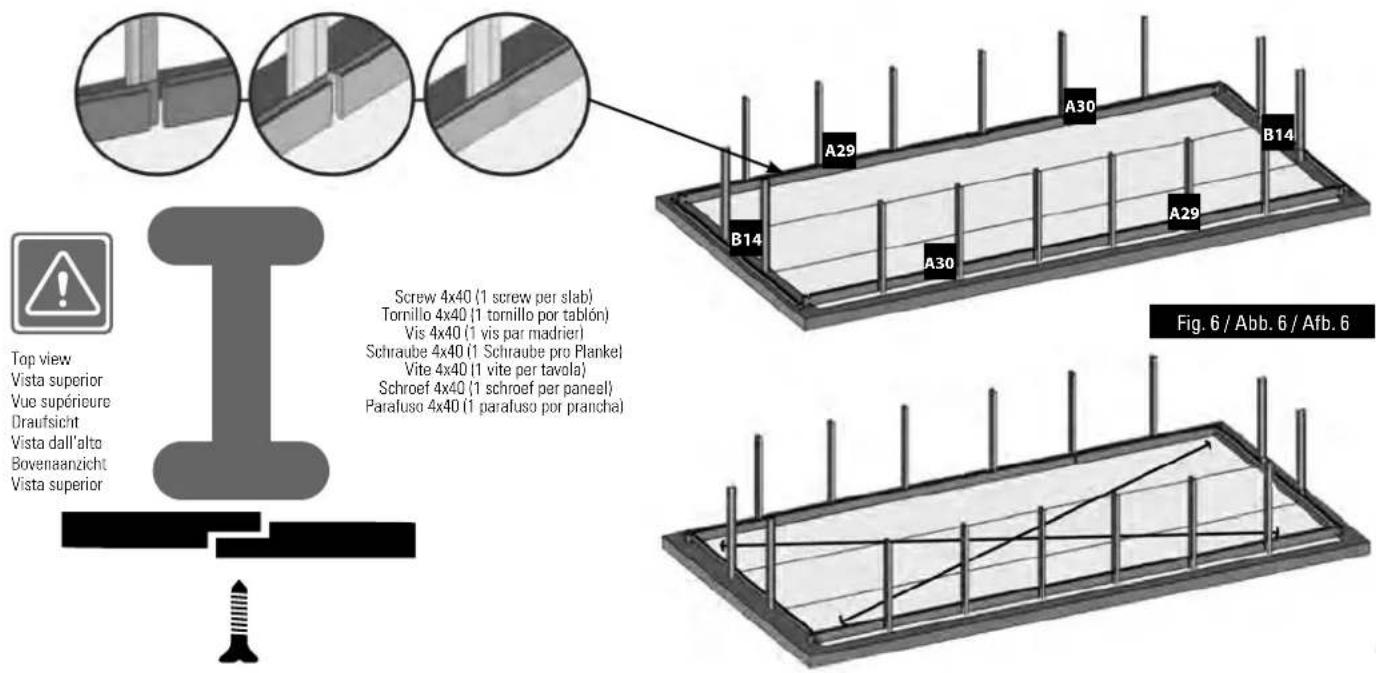

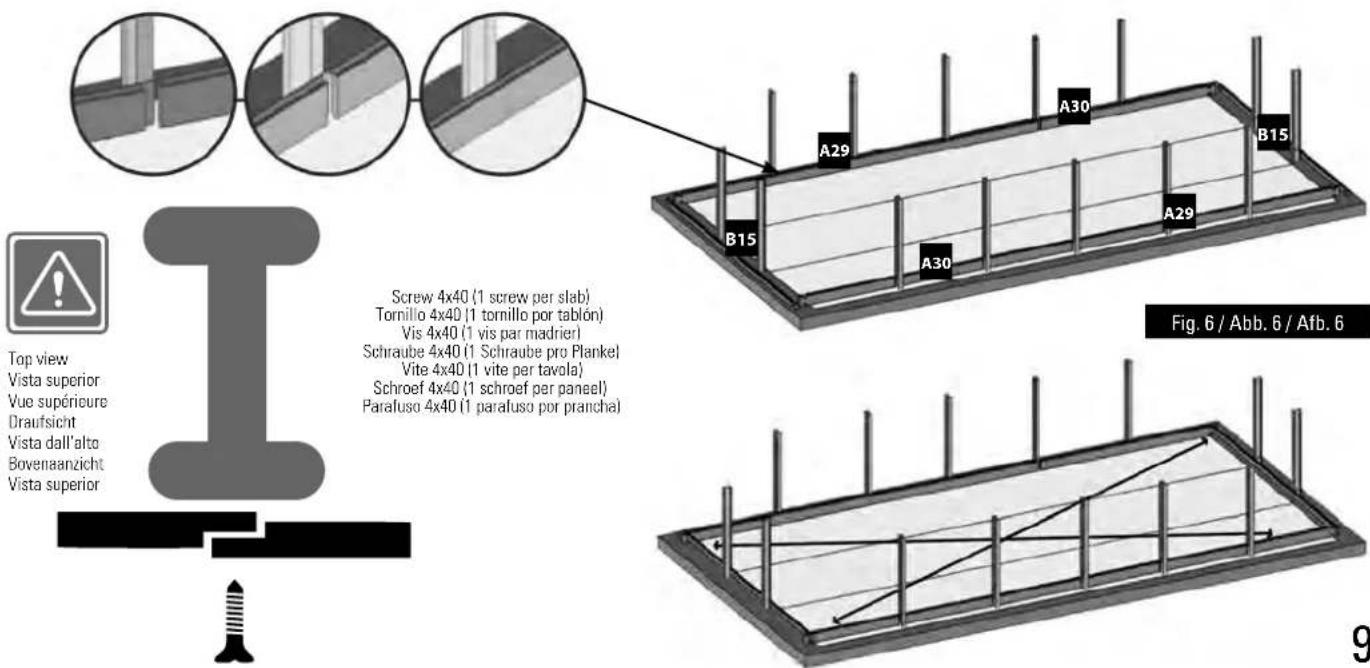

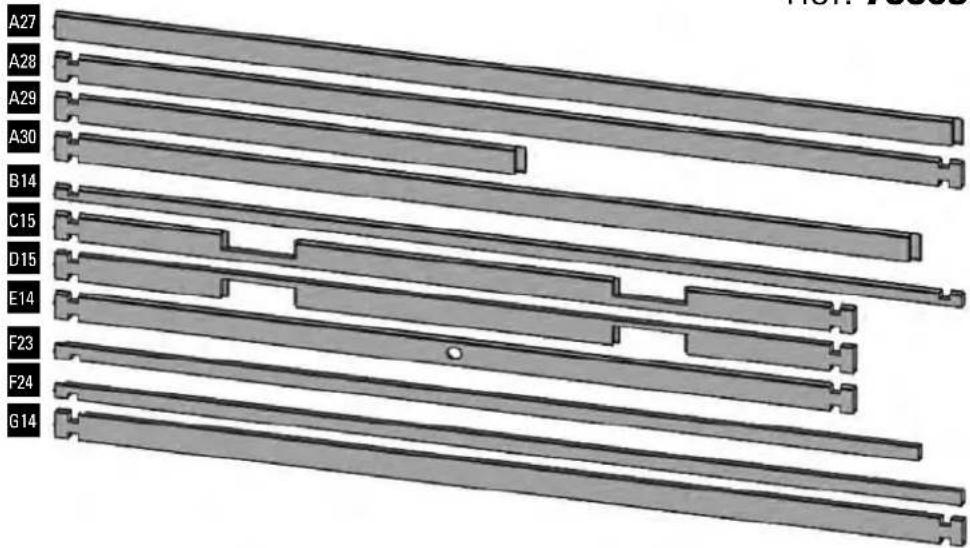

Para a montagem, a lingueta da travessa deve estar sempre virada para cima (em piscinas com sistema macho/fêmea). (A)

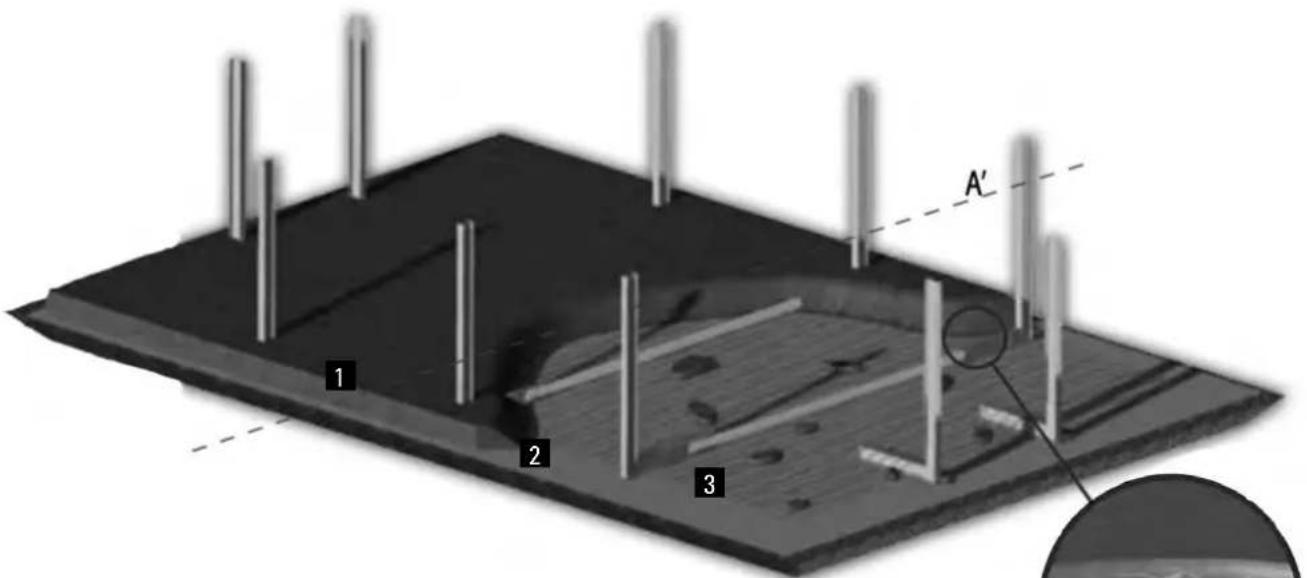

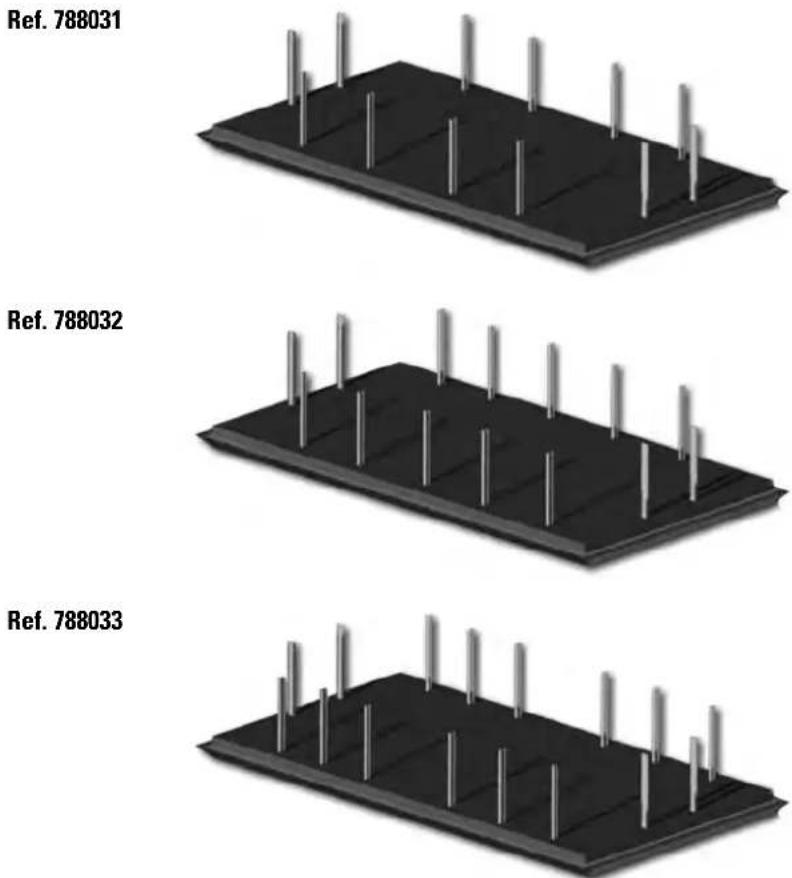

Na primeira linha de travessas (que formam a base da piscina), é normal que algumas travessas apresentem uma ranhura na parte inferior e outras não, sendo estas de base plana (travessas de meia largura). (B-C)

Durante o inverno, as peças metálicas das zonas adjacentes podem oxidar-se. A manutenção destas peças é da sua responsabilidade. Se utiliza uma cobertura de inverno, assegure-se de que existe uma ventilação correta.

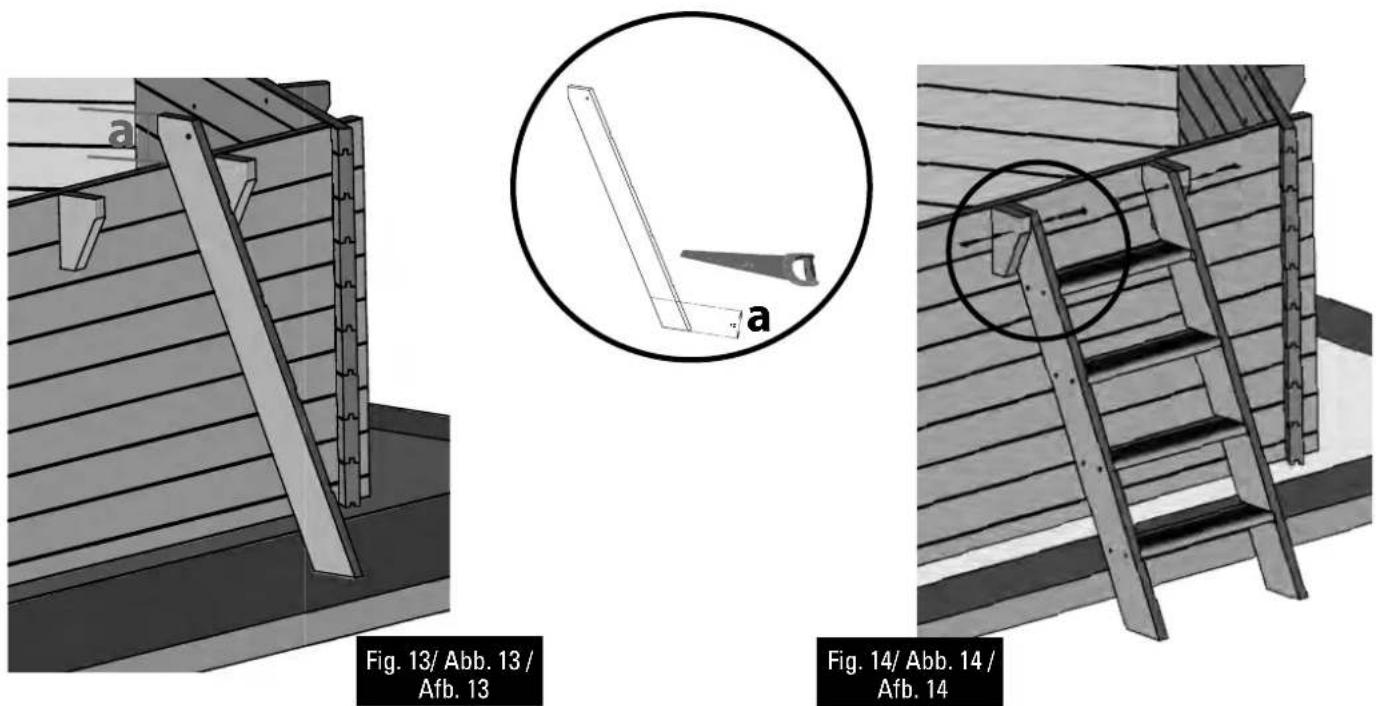

Consulte a secção de manutenção do manual, para a escada de aço inoxidável (no caso de que a sua piscina inclua escada)

EN Before screwing on the beaches of the pool, the wood should be presented for its correct localization. If your pool has a double beach, both the internal one and the external one should be presented and you should start screwing the internal perimeter. (D) For your safety, walking, sitting, or standing on the beaches is fully prohibited.
ES Antes de atornillar las playas de la piscina, es necesario presentar las maderas para una correcta localización. Si su piscina tiene playa doble, debe presentar tanto la interior como la exterior y comenzar a atornillar el perímetro interior. (D) Por su seguridad, está totalmente prohibido andar, sentarse o estar de pie encima de las playas.
FR Avant de visser les plages de la piscine, il faut présenter les bois pour leur emplacement correct. Si votre piscine présente une double plage, il faudra présenter l'intérieure et l'extérieur et commencer à visser le périmètre intérieur. (D) Pour votre sécurité, il est formellement interdit de marcher, de s'asseoir ou de se placer debout sur les plages.
DF Vor dem Verschrauben der Strandstücke am Becken müssen die Holzelemente zwecks richtiger Anbringung vorpositioniert werden. Falls Ihr Becken über einen Doppelstrand verfügt, müssen Innen- und Außenbereich vorpositioniert werden. Mit dem Verschrauben beginnt man auf der Innenseite. (D) Aus Sicherheitsgründen ist Gehen, Sitzen und Stehen auf den Strandprofilen strengstens untersagt.
Prima di fissare i bordi della piscina è necessario effettuare una prova di posizionamento. Qualora la piscina disponga di doppio rivestimento, occorre posizionare sia l'interno che l'esterno e iniziare ad avvitare il perimetro interno. (D) Per sicurezza, è assolutamente vietato camminare, sedersì o stare in piedi sui bordi.
NL Voordat de randen aan het zwembad worden vastgeschroefd, is het nodig om de planken eerst op hun plek te houden om hun correcte plaats te bepalen. Indien uw zwembad een dubbele rand heef, moet u zowel de binnen- als buitenzijde eerst afpassen – en u begint met éerst de binnenrand vast te schroeven. (D) Voor uw veiligheid is het absoluut verboden om op de randen te lopen, te zitten of te staan.
PT Antes de aparafusar as praias da piscina, é necessário colocar as madeiras para uma correta localização. Se a piscina tiver praia dupla, deve colocar tanto a interior como a exterior e começar a aparafusar o perímetro interior. (D) Para sua segurança, é totalmente proibido andar, sentar-se ou permanecer de pé em cima das zonas adjacentes à piscina.

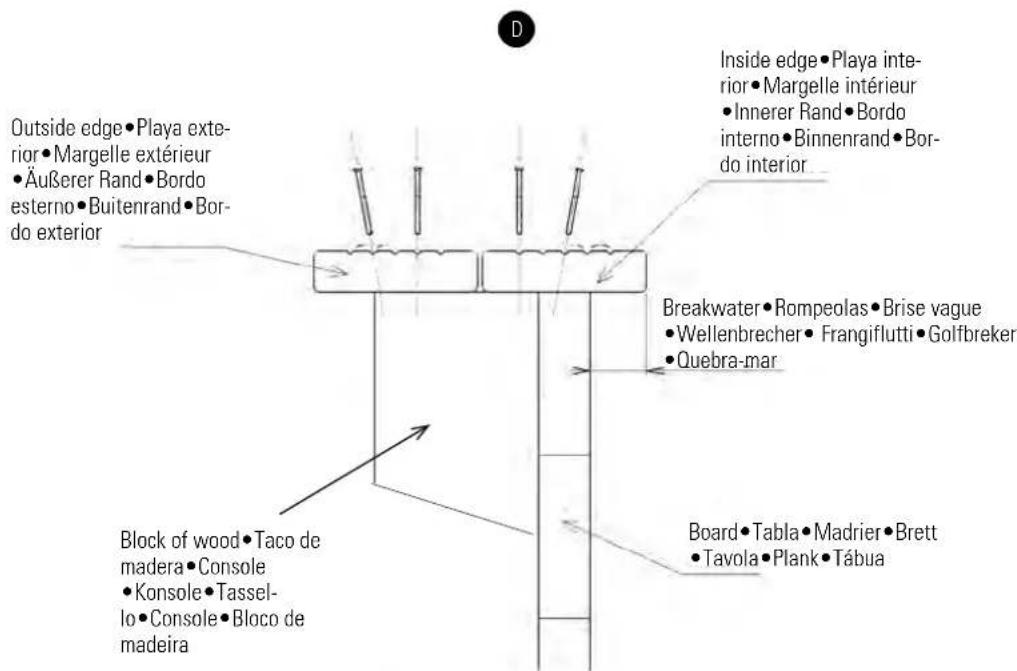

Outside edge•Playa exterior•Margelle extérieur •Äußerer Rand•Bordo esterno•Buitenrand•Bordo exterior Inside edge•Playa interior•Margelle intérieur •Innerer Rand•Bordo interno•Binnenrand•Bordo interior Breakwater•Rompeolas•Brise vague •Wellenbrecher•Frangiflutti•Golfbreker •Quebra-mar Board•Tabla•Madrier•Brett •Tavola•Plank•Tábua Block of wood•Taco de madera•Console •Konsole•Tassello•Console•Bloco de madeira

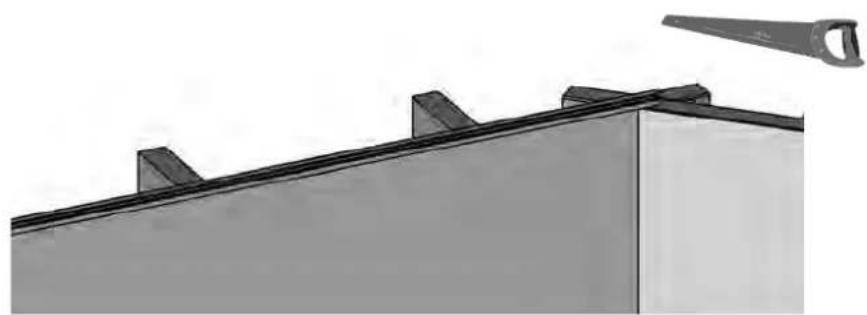

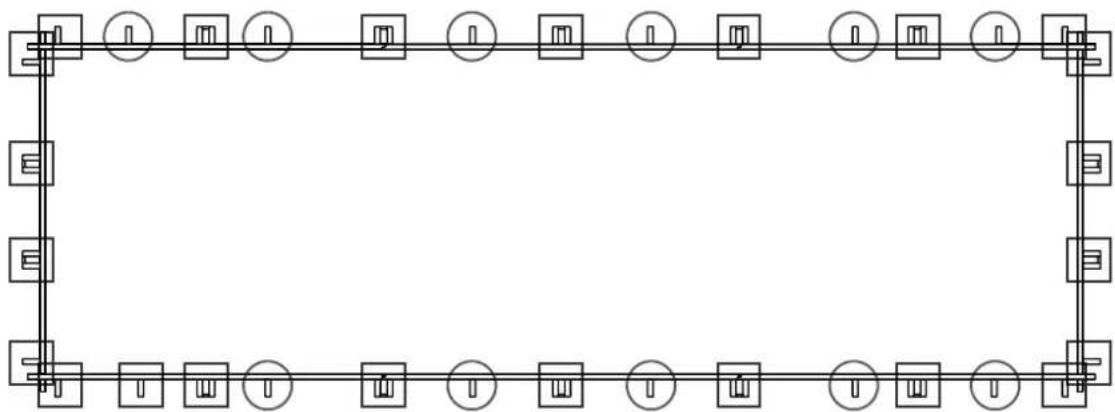

EN To install the blocks (pieces of wood that support the beaches), pay attention to the pool drawing. It is important that these are screwed in the exact position indicated on the drawing. Do not over-tighten the screws to avoid splintering the wood. It is recommended to sand the areas with splinters to eliminate the risk of cutting.
Para instalar los tacos (piezas de madera que sujetan las playas), fíjese en el plano de la piscina. Es importante que los atornille en el lugar exacto que indica el plano. No apriete demasiado los tornillos para evitar que se formen astillas en la madera. Se recomienda lijar las zonas que queden con alguna astilla para eliminar el riesgo de corte.
FR Pour installer les cales (pièces en bois qui soutiennent les plages), consultez le plan de la piscine. Il est important de les visser à l'endroit exact indiqué sur le plan. Ne serrez pas trop les vis pour éviter la formation d'échardes sur le bois. Il est conseillé de poncer les zones avec des échardes pour éliminer tout éventuel risque de coupure.
DE Die Positionierung der Holzprofile zum Abstützen der Strandstücke entnehmen Sie bitte der Beckenzeichnung. Diese müssen genau an der in der Zeichnung angegebenen Stelle angeschraubt werden. Die Schrauben nicht zu fest anziehen, damit das Holz nicht splittert. Um der Gefahr von Rissverletzungen vorzubeugen, sollten Bereiche mit eventueller Splitterbildung abgeschliffen werden
IT Per installare i piedi (elementi in legno che sostengono i rivestimenti) attenersi allo schema della piscina. E' fondamentale avvitarli nel luogo corretto come indicato nello schema. Non serrare eccessivamente le viti per evitare di scheggiare il legno. Si consiglia di carteggiare le aree che dovessero presentare schegge per evitare di tagliarsi.
NL Voor het monteren van de steunen (blokken hout die de wanden steunen) moet u goed op het montageplan voor het zwembad kijken. Het is belangrijk dat ze precies op die plaatsen worden vastgeschroefd op het plan zijn aangegeven. No Draai de schroeven niet te vast om te voorkomen dat er splinters op het hout ontstaan. Het wordt aanbevolen om de gebieden waar wat splintertjes te zien zijn netjes glad te schuren om het risico op insnijding te voorkomen.
PT Para instalar as buchas (peças de madeira que seguram as praias), repare no plano da piscina. É importante que as aparafuse no local exato indicado no plano. Não aperte demasiado os parafusos, para evitar que se formem farpas na madeira. Recomenda-se lixar as zonas emq ue se detetem farpas, para eliminar o risco de corte.

Wooden blocks

Tacos de madera

Consoles

Konsolen

Tasselli

Console

Blocos de madeira

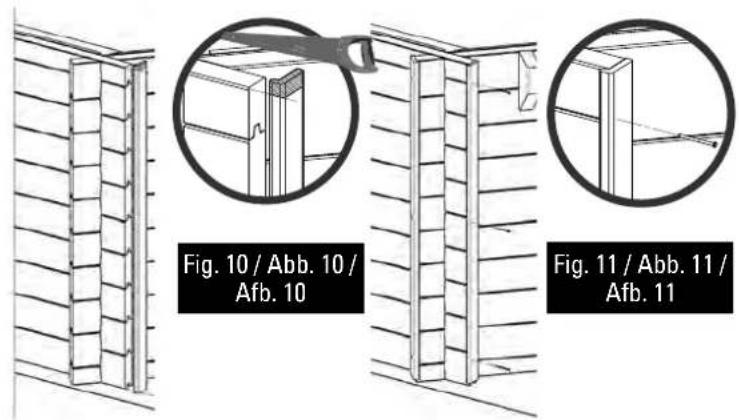

Big reinforcements

Refuerzos grandes

Grands renforts

Große Verstärkungen

Rinforzi grandi

Leia cuidadosamente estas informações e conserve-as para consultas posteriores

Parabéns pela sua escolha. O modelo que escolheu foi concebido especialmente para uma instalação simples e rápida, porém algumas precauções são necessárias para a boa utilização da sua piscina. Antes de começar a instalação e a montagem da sua piscina, informe-se sobre o regulamento local em vigor em matéria de superfície e de implantação.

A utilização do kit de piscinas implica o respeito pelas instruções de segurança descritas no manual de manutenção e de utilização.

Se as normas de segurança não forem respeitadas, poderão ocorrer graves riscos para a saúde, designadamente a das crianças. Leia atentamente este manual e observe as ilustrações antes de começar a montagem da sua piscina. Caso a montagem não esteja conforme este manual, a garantia poderá ser recusada em caso de falha.

A informação que consta deste manual de instalação mostra exatamente como a montagem deve ser realizada. Porém, os desenhos que constam do mesmo pretendem explicar o processo de montagem. As formas, as cores e o aspeto que estes mostram não serão considerados elementos contratuais. No seu objetivo constante de melhorar os seus produtos, a sociedade Manufacturas Gré reserva-se o direito de alterar, a qualquer altura e sem prévio aviso, as características, os detalhes técnicos, os equipamentos padronizados e as opções dos seus produtos.

PICTOGRAMS - PICTOGRAMAS - PICTOGRAMMES - PIKTOGRAMME PITTOGRAMMI - PICTOGRAMMEN - PICTOGRAMAS

Obbligatorio Verplicht Obrigatório

Attention Atención Attention Achtung

Attenzione Let op Atenção

Observation Observación A noter Hinweis

Osservazioni Opmerking Observação

Suggestions Consejo Conseils Ratschlag

Consigli Tips Conselhos

PRECAUCIONES DE ALMACENAMIENTO

Para qualquer reclamação ou serviço pós-venda, conserve o seu manual com o número de série, juntamente com o comprovativo de compra (ticket de caixa).

Qualquer reclamação de garantia deverá ser objeto de uma declaração online, no site www.service-gre.com, juntamente com o comprovativo de compra.

Podem ser requeridas fotografias para justificá-lo. Não será aceite nenhuma devolução de mercadoria sem acordo prévio. O cliente assumirá os custos de todas as devoluções de mercadoria (embalagem e transporte).

APÓS A VERIFICAÇÃO E A CONSTATAÇÃO DE UM DEFEITO DE FABRICO.

• Os produtos que efetivamente apresentem defeitos serão reparados ou substituídos com os portes pagos.
• Os produtos que estejam fora de garantia serão submetidos a um orçamento. Quando o cliente tiver aceitado o orçamento, as peças ser-lhe-ão enviadas.

A garantia limita-se à reparação ou à substituição da de defeituosa. Em nenhum caso, implicará uma ação de mnização ou de perdas e danos.

A GARANTIA NÃO SERÁ APLICADA NAS SITUAÇÕES SEGUINTES:

• Utilização de materiais não conformes às nossas instruções.
• Danos causados por um manuseamento errado ou por uma instalação não conforme.

IMPORTANTE:

A sociedade Manufacturas Gré substitui componentes em troca de outros para a sua peritagem.

Se depois da peritagem não for detetada qualquer anomalia ou disfunção, a sociedade Manufacturas Gré reservar-se-á o direito de faturar os custos de portes e outros diversos ao cliente.

DURAÇÃO DA GARANTIA:

• A madeira de pinheiro-silvestre tratada em autoclave de classe IV tem uma garantia de 10 anos contra a podridão e os ataques de insetos.
• Liner: 2 anos para as costuras e a estanqueidade numas condições de uso normal. Não entram na garantia: os rasgões, os buracos, as roturas, as manchas (produtos de tratamento diretamente na água), as manchas vinculadas ao crescimento de algas, as manchas relacionadas com a decomposição de corpos estranhos em contacto com o liner, as manchas e as decolorações

resultantes da ação dos produtos oxidantes, a manutenção da cor e o desgaste devidos à fricção do material sobre diversas superfícies, a deformação do liner que foi deixado mais de 24 horas sem água (nunca esvazie a piscina por completo).

É obrigatório guardar a etiqueta com o número de série do liner presente no produto e na sua embalagem. Para qualquer eventual requerimento de concessão de garantia, uma amostra do liner será exigida.

• Escada inoxidável: 2 anos. Em caso de uma filtração por eletrólise de sal, a garantia da escada não poderá ser tida em conta.
• Grupo de filtração: a bomba tem uma garantia de 2 anos (problema elétrico) em condições normais de utilização. Não entram na garantia: a rotura de peças (base da bomba/depósito de areia, cobertura do pré-filtro, válvula multidirecional...), a deterioração devida a uma conexão defeituosa, o uso da bomba a seco, a deterioração por abrasão ou por corrosão (o grupo de filtração deve ser colocado num local fresco e seco, resguardado de salpicos de água).

- Outros componentes: 2 anos.

SÃO EXCLUÍDOS DA GARANTIA:

• Os cortes no liner
• A montagem e a conexão da filtração
• A ensambladura
• O enchimento de água
• A colocação dos bordos
• A hibernação
• A manutenção

SERVIÇO PÓS-VENDA EM GARANTIA: (Após comprovação e prova de compra)

• Portes de ENVIO a cargo do cliente.
• Portes de RETORNO por conta da Manufacturas Gré (para aquelas peças abrangidas no esquema da garantia).
• Mudança de madeira após comprovação visual.
• Peças ou componentes por conta da Manufacturas Gré.
• Prazo de substituição: 8 dias úteis. No contexto da substituição de um componente defeituoso, a montagem e a desmontagem não correm por conta da Manufacturas Gré.
  SERVIÇO PÓS-VENDA SEM GARANTIA:
• Portes de envio / retorno a cargo do cliente.
• As peças serão faturadas de acordo com o nosso tarifário em vigor.

Peças avulsas disponíveis durante 5 anos a contar da data de faturação do produto.

PRELIMINAR

PRECAUÇÕES DE ARMAZENAMENTO

Enquanto a piscina se encontra desmontada, é sensível às variações de temperatura e de humidade. Portanto, é necessário tomar certas precauções de armazenamento.

Quando receba as embalagens, guarde as peças de madeira em plano, resguardadas da humidade e da luz solar para evitar qualquer risco de deformação.

IMPRESCINDÍVEL:

• Não deixe a madeira ao sol, a fim de evitar que a madeira empene ou rache de forma excessiva.
• Não deixe o tanque da piscina exposto no exterior protegido com uma lona estanque, porque a condensação que emana da madeira vai humedecê-la ainda mais e a submeterá a alterações de forma.

OBRIGATÓRIO:

• Monte a estrutura de uma só vez.
• Guarde a madeira da sua piscina num local plano, resguardada da água e da luz solar.
• Retire a película protetora para que a madeira «respire».

DURAÇÃO DA INSTALAÇÃO

A instalação da piscina precisa da intervenção de pelo menos duas pessoas e demora dois dias (para além da preparação do terreno e do enchimento).

ANTES DA CONSTRUÇÃO DA PISCINA CERTIFIQUE-SE

• De que é uma persona qualificada quem efetua as ligações elétricas.
• De que o fornecimento de água é suficiente para encher a piscina.
• De que leu o manual minuciosamente, passo a passo, para compreender adequadamente a instalação da piscina.

PISCINAS ENTERRADAS E REGULAMENTO ESPECÍFICO

Para as piscinas em superfície, é recomendado proteger o acesso ao tanque por meio de um elemento de proteção normalizado.

Para as piscinas semienterradas e completamente enterradas, a lei francesa n.º 2003-9 de 3 de janeiro de 2003, relativa à segurança das piscinas, bem como o decreto francês n.º 2003-1389 de 31

de dezembro de 2003, relativo à segurança das piscinas, exigem proteger o acesso ao tanque através de pelo menos um elemento de proteção normalizado, como:

• Barreira de proteção
• Alarme de piscina
• Cobertura de piscina

- Refúgio de piscina

CONSELHO DE COLOCAÇÃO

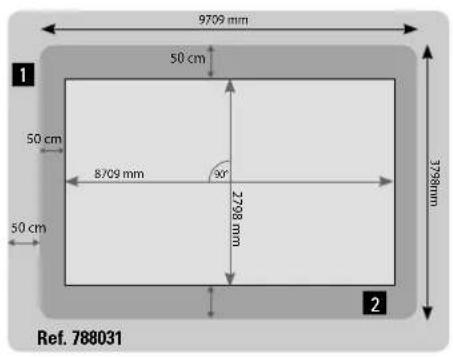

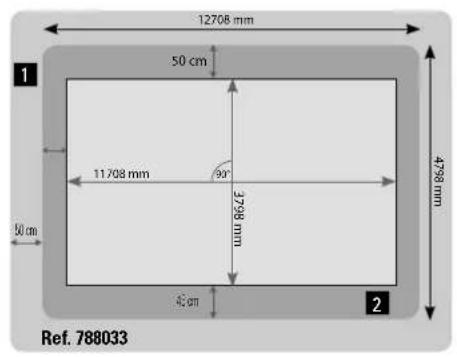

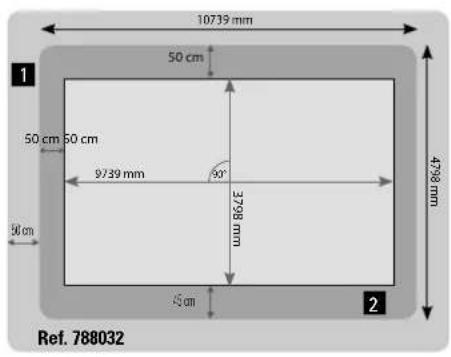

Deve preparar o terreno como indicado neste manual no capítulo «Instalação».

NÃO COLOQUE A SUA PISCINA

• Sob redes de eletricidade
• Sob ramagem de árvores
• Sobre um terreno não estabilizado

Uma boa localização permite poupar tempo e evita limitações. A piscina deve estar num lugar soalheiro e facilmente acessível.

A localização da piscina deve estar isenta de tubagens ou de ligações elétricas.

Tenha em conta que é preferível montar a piscina num dia soalheiro e evitar os dias com muito vento.

EMBALAGEM, CLASSIFICAÇÃO E RECICLAGEM

• Alguns componentes da piscina estão embalados em sacos de plástico. Para evitar qualquer risco de asfixia, nunca permita que os bebés ou as crianças brinquem com eles.
• Obrigados por respeitar as normas da União Europeia e por colaborar na proteção do ambiente.

Quando tenha instalado a sua piscina e estejam todos os componentes unidos, agradecemos que classifique e recicle todas as embalagens.

PRELIMINAR

INSTRUÇÕES DE SEGURANÇA

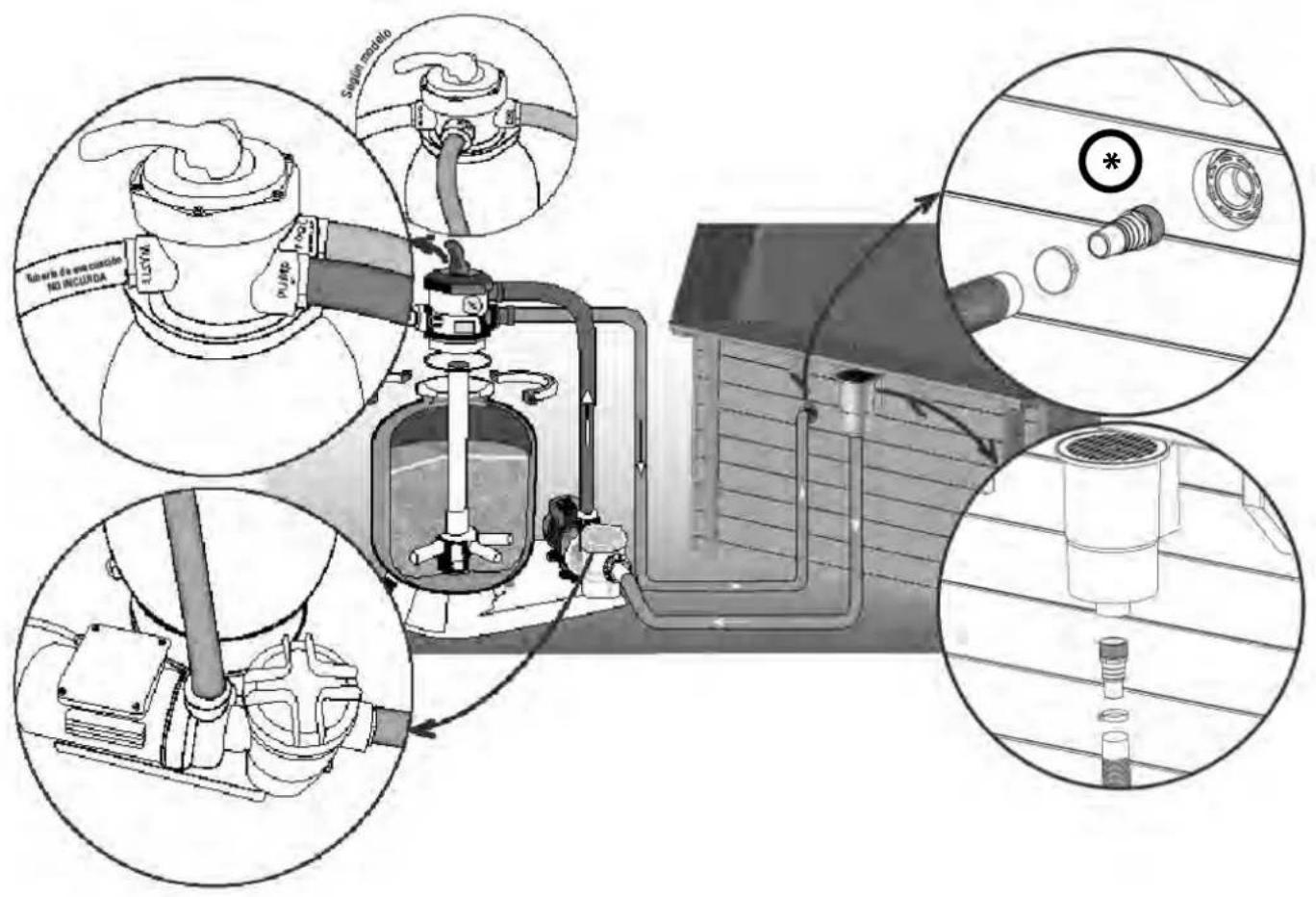

É obrigatório colocar o kit de filtração (filtro + bomba) a uma distância mínima de 3,5 metros da piscina para evitar o risco de descarga elétrica. É obrigatório prever a instalação de um dispositivo de proteção diferencial especial para piscinas na alimentação elétrica da bomba, nos termos do regulamento.

Nunca deixe as crianças sem vigilância perto da piscina.

Depois de cada banho, retire a escada exterior visando evitar as quedas acidentais à piscina das crianças ou dos animais de estimação (Norma EN P90-317).

Esta piscina está destinada a uma utilização exclusivamente familiar. Não é permitido caminhar sobre os bordos nem mergulhar ou saltar a partir deles.

Antes de instalar e de utilizar a piscina, leia atentamente a informação incluída neste manual, assimile-a e cumpra-a. Os anúncios, as instruções e as ordens de segurança dizem respeito a alguns dos riscos mais habituais relativos ao lazer na água, mas não cobrem a totalidade dos riscos e perigos que podem surgir. Seja prudente e tenha senso crítico e senso comum quando praticar atividades aquáticas. Guarde esta informação para ulteriores consultas.

Segurança de quem não sabem nadar:

Sempre é necessária a vigilância atenta, ativa e contínua por parte de um adulto responsável sobre as crianças que não sabem nadar ou que não o fazem bem (tenha em conta que o risco de afogamento mais elevado é o que atinge as crianças de menos de cinco anos).

• Tente que um adulto responsável vigile a piscina sempre que é utilizada.
  – É conveniente que as crianças que não sabem nadar ou que não o fazem bem contem com equipamentos de proteção individual quando utilizem a piscina.
• Quando a piscina não seja utilizada ou se encontre sem vigilância, deve retirar todos os brinquedos dela a fim de evitar que as crianças se aproximem dela.

Dispositivos de segurança

– É recomendável instalar uma barreira (e, se for caso disso, instalar elementos de segurança em portas e janelas) a fim de evitar qualquer acesso não autorizado à piscina.
- As barreiras, as coberturas, os alarmes para piscinas ou os dispositivos de segurança análogos, são úteis, mas não substituem a vigilância contínua por parte de um adulto responsável.

Equipamento de segurança

• É recomendado dispor de material de salvamento (uma boia, por exemplo) perto da piscina.
• Tenha um telefone em perfeito estado e uma listagem de números de emergências perto da piscina.

Uso seguro da piscina

• Encoraje todos os usuários, especialmente as crianças, a aprender a nadar.
  – Aprenda técnicas de salvamento (reanimação cardiopulmonar) e atualize periodicamente os seus conhecimentos. Isto pode salvar uma vida numa emergência.
• Explique aos usuários da piscina – também às crianças – o procedimento que devem seguir em caso de urgência.
  – Nunca mergulhe em piscinas pouco profundas, dado que pode sofrer lesões graves ou mortais. – Não utilize a piscina após ter ingerido álcool ou medicamentos suscetíveis de reduzir a sua capacidade de o fazer em condições de segurança total.
  – Se a piscina estiver tapada por uma cobertura, deverá retirá-la completamente da superfície da água antes de entrar.
  – Trate a água da sua piscina e estabeleça boas práticas de higiene para proteger os usuários de doenças relacionadas com a água. Consulte como tratar a água no manual de instruções.
  – Mantenha fora do alcance das crianças os produtos químicos (produtos de tratamento da água, de limpeza ou de desinfeção, por exemplo).
• É obrigatório colocar os pictogramas incluídos numa posição visível a menos de 2 m da piscina. - Coloque as escadas móveis sobre uma superfície horizontal.

Peças avulsas disponíveis durante 5 anos a contar da data de faturação do produto.

UE STANDARD EUROPE SWIMMINGPOOLS 2015

Qualquer aparelho eléctrico alimentado com 220 V, deve extra situado pelo menos a 3,50 m do borde da piscina. O aparelho deve ser ligado a uma tomada de corrente alterna, com ligação à terra, protegida com um interruptor diferencial (RCD) com uma corrente de funcionamento residual que não exceda os 30 mA.

Leia atentamente estas instruções, e guarde- as para futuras consultas.

EM CASO DE PROBLEMA...¡CONSULTAR-NOS!

SERVIÇOS TECNICO EM PORTUGAL:

link web > início > serviço > serviço técnico > portugal

web: www.gre.es

Quando tenha instalado a sua piscina e estejam todos os componentes unidos, agradecemos que classifique e recicle todas as embalagens.

EN LEARN ABOUT THE WOOD
ES CONOZCA LA MADERA
FR MIEUX CONNÎATRE LE BOIS
DE DAS HOLZ BESSER KENNENLERNEN
IT CONOSCI IL LEGNO
NL WAT U MOET WETEN OVER HOUT
PT CONHEÇA A MADEIRA

EN WOOD: A LIVING MATERIAL

A madeira é um produto natural, as fissuras percetíveis no veio da madeira são completamente normais e não alteram as características de resistência da mesma.

A madeira é sempre um material moldável (de 3% a 4% de variações dimensionais) com as oscilações em temperatura e em humidade. Portanto, podem surgir pequenas fendas e para limitar ulteriores deformações, serão respeitados os critérios técnicos no que diz respeito à conceção, à seleção de secções e de uniões e à forma de fixação. Os nós são

elementos naturais da madeira: o seu aspeto é o seu tamanho variam de um produto para outro. A secreção de resina é um fenómeno natural da madeira resinosa. Da mesma forma que nenhuma árvor exatamente igual a outra, os elementos abaixo fotografados não podem ser considerados defeitos:

PT Pode surgir bolor sobre a superfície da madeira, ainda que não penetra nela e não a degrada. Ao se submeter à radiação UV, a madeira torna-se grisalha com o decorrer do tempo sem que isso prejudique a sua durabilidade.

O PINHEIRO-SILVESTRE TRATADO EM AUTOCLAVE

A madeira utilizada é um pinheiro selecionado e secado a 25% antes de um tratamento em autoclave IV. Conta com uma garantia de 10 anos contra o ataque dos insetos e contra a podridão para as partes no solo.

EN INSTALLATION DRAWING
ES PLANO DE INSTALACIÓN
FR PLAN D'IMPLANTATION
DE AUFSTELLPLAN
IT PIANO DI INSTALLAZIONE
NL TIPS VOOR DE VEILIGHEID
PT PLANO DE INSTALAÇÃO

PLANO DE INSTALAÇÃO 9097 2094 2455 2455 1949 3187 15941449 H 41H H 36 H 37 H 39 H 38 H 42 H 35 H 34

REF/RÉF/HINWEIS/RIF	DENOMINATION/DENOMINACIÓN/BEZEICHNUNG/DENOMINAZIONE/BENAMING/DENOMINAÇÃO	CTD/QTÉ/ANZ/AANT/TD	REP
620004698/P00	BAST BSK 46x145x3000	1	24
620004698/Q00	BAST DEP 46x66x3000	2	1
620004698/G00	BAST FIN C 46x79x3000	2	35
620004698/H00	BAST FIN G 46x79x2985	4	3
620004698/R00	BAST HSK 46x145x3000	1	4
40004698/S00	BAST REF 46x145x3000	1	5
620004698/T00	BAST STD 46x145x3000	16	25
620004646/AE0	BAST STD C 46x145x3000	30	37
620004698/B00	BAST STD G 46x145x1500	20	36
		20BAST STD G 46x145x2985620004698
620004698/U00	BAST SUP 46x145x3000	1	6
620002255	CACHE L 22x56x1400	8	7
620001465	CORBELET 46x145x225	11	8
620004462	ENTRETOISE 22x56x1400	14	9
620004504	LIM D ECH 36/145/1,612	1	10
620004503	LIM G ECH 36/145/1,612	1	11
620004488	MARCHE ECH 28x145x586	4	12
620004698/W00		2MARG EXT D 36x145x1594
620004698/L00		2MARG EXT D 36x145x2094
620004698/V00	MARG EXT G 36x145x1594	2	42
620004698/I00	MARG EXT G 36x145x2094	2	46
620004698/Y00	MARG INT D 36x145x1449	2	39
620004698/K00	MARG INT D 36x145x1949	2	43
620004698/X00	MARG INT G 36x145x1449	2	40
620004698/J00	MARG INT G 36x145x1949	2	44
	MARG STD 36x145x2455620004698/M008		34
620002246 19	PLAQUE JONCTION 28x145x250	4

37RENFORT 46x145x140(

IDENTIFICATION/ IDENTIFICA- CIÓN/REPÉRE/ KENNZEICHNUNG/ IDENTIFICAZIONE/ IDENTIFICATIE/ IDENTIFICAÇÃO/	DENOMINATION/DENOMINACIÓN/DÉSIGNATION/BEZEICHNUNG/ DENOMI- NAZIONE/BENAMING/DENOMINAÇÃO/	REF/RÉF/ HINWEIS/ RIF	CTD/QTÉ/ ANZ/AANT/ TD
H34	• Inside edge L1949 • Playa interior L1949 • Margelle intérieure L1949 • Innerer Rand L1949 • Bordo interno L1949 • Binnerand L1949 • Bordo interior L1949	620004698/ J00	2
H35	• Outside edge L2094 • Playa exterior L2094 • Margelle extérieure L2094 • Äußerer Rand L2094 • Bordo esterno L2094 • Buitenrand L2094 • Bordo exterior L2094	620004698/ I00	2
H36	• Inside edge L1949 • Playa interior L1949 • Margelle intérieure L1949 • Innerer Rand L1949 • Bordo interno L1949 • Binnerand L1949 • Bordo interior L1949	620004698/ K00	2
H37	• Outside edge L2094 • Playa exterior L2094 • Margelle extérieure L2094 • Äußerer Rand L2094 • Bordo esterno L2094 • Buitenrand L2094 • Bordo exterior L2094	620004698/ L00	2
H38	• Inside edge L1449 • Playa interior L1449 • Margelle intérieure L1449 • Innerer Rand L1449 • Bordo interno L1449 • Binnerand L1449 • Bordo interior L1449	620004698/ X00	2
H39	• Outside edge L1594 • Playa exterior L1594 • Margelle extérieure L1594 • Äußerer Rand L1594 • Bordo esterno L1594 • Buitenrand L1594 • Bordo exterior L1594	620004698/ V00	2
H40	• Inside edge L1449 • Playa interior L1449 • Margelle intérieure L1449 • Innerer Rand L1449 • Bordo interno L1449 • Binnerand L1449 • Bordo interior L1449	620004698/ Y00	2
H41	• Outside edge L1594 • Playa exterior L1594 • Margelle extérieure L1594 • Äußerer Rand L1594 • Bordo esterno L1594 • Buitenrand L1594 • Bordo exterior L1594	620004698/ W00	2
H42	• Edge L2455 • Playa L2455 • Margelle L2455 • Rand L2455 • Bordo L2455 • Rand L2455 • Bordo L2455	620004698/ M00	8

Ref. 788031

Dimensions in mm

Cotas en mm

Cotations en mm

Höhenangaben

in mm

Livello in mm

Afmetingen in mm

Cotas em mm

Para ajustar perfeitamente o liner e os bordos, é importante respeitar todas as dimensões.

Wooden blocks

Tacos de madera

Consoles

Konsolen

Tasselli

Console

Blocos de madeira

Big reinforcements

Refuerzos grandes

Grands renforts

Große Verstärkungen

Rinforzi grandi

SVUOTAMENTO DELL'ACQUA

O grupo de filtração, e em especial a bomba elétrica da piscina, devem estar localizados obrigatoriamente a uma distância de pelo menos 3,5 metros do tanque (norma elétrica NFC-100).

EVACUAÇÃO DE ÁGUA

A manutenção e a hibernação do filtro precisam de evacuações de água. É imprescindível prever as evacuações para a instalação do grupo de filtração.

TUBO DE FILTRAÇÃO

No caso de desejar enterrar os tubos de filtração, é indispensável protegê-los contra o risco de deterioração colocando-os num revestimento antes de introduzi-los debaixo da terra.

ORIENTAÇÃO DO TANQUE

O tanque deve ser colocado de tal forma que o skimmer se encontre voltado para os ventos dominantes. O skimmer é um elemento muito importante do sistema de filtração e é sempre instalado voltado para os ventos dominantes. Da capacidade de aspiração e da sua boa localização, depende a filtração ótima da água da piscina.

O grupo de filtração deve ser situado por baixo do nível da piscina e, idealmente, ao nível do solo da piscina; se não, a bomba correrá o risco de se desativar. A bomba de filtração deve ser situada protegida de salpicos de água, de inundações e da humidade, num local seco e bem ventilado. Caso contrário, as peças metálicas e o motor da bomba podem deteriorar-se.

É uma etapa determinante na construção da sua piscina. Determinados trabalhos de colocação em funcionamento, como a preparação do terreno, a laje de betão, a drenagem... podem precisar da intervenção de profissionais que saberão propor-lhe as soluções adequadas.

Selecione a localização ideal, o mais soalheira possível, tendo em conta o regulamento local (distância da vedação, servidões públicas, redes...) e o paisagismo posterior à instalação da piscina.

Determine a localização através da identificação do solo, consulte o capítulo «Traçado no solo».

Pode instalar a piscina destas três formas: Figura 1

O grupo de filtração deve ser situado por baixo do nível da piscina e, idealmente, ao nível do solo da piscina; se não, a bomba correrá o risco de se desativar. A bomba de filtração deve ser situada protegida de salpicos de água, de inundações e da humidade, num local seco e bem ventilado. Caso contrário, as peças metálicas e o motor da bomba podem deteriorar-se.

Tente não instalar a piscina num solo enchido recentemente ou que não seja estável. Seja qual for o tipo de instalação selecionado, é necessário escavar e preparar o terreno para nivelá-lo.

Atenção: em caso de terrenos em declive, é imprescindível escavá-lo para nivelá-lo. Não adicione terra para nivelar o terreno.

Caso monte a piscina em superfície, pode fazê-lo quer sobre um leito de areia ou sobre uma laje de betão.

Se escolher o leito de areia, deverá escolher uma areia fina e limpa, ou, caso contrário, o liner poderá manchar-se pelo surgimento de algas na areia.

A instalação deverá ser efetuada sobre uma laje de betão, esta deverá ter uma espessura mínima de 17 centímetros. A montagem do tanque será realizada após a laje ter secado completamente (3 semanas). O grupo de filtração deve ser situado por debaixo do nível da piscina e, idealmente, ao nível do solo da piscina.

Tenha em conta a referência da piscina momento de realizar a montagem

EN TOOLS

- 1 chave de fendas (com cabeça torx N.º T15, T20, T25) • 1 trado com brocas para madeira ∅4, ∅6 e ∅10, para betão ∅10 e para metal ∅5 • 1 estilete • 1 nível de bolha de ar • 1 decâmetro • 1 maço • 1 martelo

- 1 chave de fendas • 1 chave 19 • 1 serra para metal • 1 serra para madeira • 1 esferográfica • Adesivo PVC

- Rolo de Teflão • Adesivo de face dupla ou agrafador • Luvas • Aperta-juntas

Tempo de montagem (para além da preparação do terreno e do enchimento): 2 dias com 2 pessoas no mínimo

9709 mm 50 cm 8709 mm 2798 mm 50 cm 50 cm 3788mm Ref. 788031

10739 mm 50 cm 50 cm 50 cm 9739 mm 90° 3789 mm 4798 mm 50 cm Ref. 788032

12708 mm 50 cm 11708 mm 90° 3798 mm 4798 mm 50 cm 45 cm Ref. 788033

Trace no solo a forma da piscina ajudando-se das dimensões anteriores. Pode efetuar o traçado com a ajuda de uma corda Se a piscina estiver completa ou parcialmente enterrada, deverá prever a escavação de uma zona de 50 cm adicionais no perímetro para facilitar as suas deslocações durante a montagem.

PLACA DE BETÃO:

A instalação da piscina implica a construção de uma laje de betão armado com fibras ou de malha soldada. O betão deve ser de 350 kg/m3 (normalizado C125430). Recomendamos que recorra a um profissional para a construção da laje.

[NO TEXT]

Se se tratar de uma instalação parcial ou totalmente enterrada, tente retirar todos os fragmentos de madeira, ramos ou raízes passivo degradarem com o decorrer do tempo. Não instale uma cofragem em torno da piscina ou próxima dela com uma madeira que não esteja trata a sua instalação em contacto com a terra. Não aplique qualquer tratamento adicional sobre a parte enterrada; por exemplo, a aplicação de alcada de verniz não microporoso é proibida. Certifique-se de que a madeira tem a possibilidade de «respirar»; consulte o capítulo «Preparação do Ita

de se

PREPARING THE LAND

EN

PREPARAÇÃO DO TERRENO

PT

As recomendações sobre a construção para as piscinas total ou parcialmente enterradas são efetivas no contexto de uma instalação num terreno que não seja húmido. É conveniente que as instruções básicas sejam adaptadas para evitar as restrições relativas ao tipo de terreno (argila, por exemplo) ou à presença excessiva de água no solo (fontes, escorrências...). A fim de evitar qualquer excesso de humidade no terreno, é necessário instalar um sistema de drenagem sob a piscina e em volta dela, com a construção de um poço de descompressão. Em todos os casos, é necessária a presença de um sistema de evacuação adaptado para evitar o estancamento da água com as eventuais consequências de contaminação do solo, inclusive a deterioração da estrutura (podridão da madeira, deformação da estrutura...). Para garantir uma planificação de qualidade, a informação de um especialista pode ser muito valiosa.

NUNCA MONTAR EM: Terreno inclinado, desigual, areoso, com pedras ou brando.

MARCAR ZONA DE INSTALAÇÃO

Depois de escolher a zona de colocação da piscina (que tem de estar perfeitamente nivelada), é preciso marcar. Marcar o terreno com a ajuda de estacas de madeira, uma chave de parafusos, um funil (ou uma garrafa de plástico), farinha ou cal, e uma corda. Aconselha-se nivelar a superfície total necessária antes da marcação (que deve ficar centrada no rectângulo correspondente ao modelo da piscina) para trabalhar na montagem mais cómodo.

A fim de evitar qualquer excesso de humidade no terreno, é necessário instalar um sistema de drenagem sob a piscina e em torno dela, com a construção de um poço de descompressão.

NIVELAR

Se se nivelar o terreno nunca se deverá acrescentar terra onde falta, sempre deve-se cavar onde sobra. Desta forma garante-se a estabilidade do terreno e a sua firmeza. Em qualquer caso devem-se eliminar as ervas, raízes, pedras, etc. O processo de nivelamento do terreno é muito importante. Deve-se dedicar a ele todo o tempo e atenção necessários para a sua piscina se assentar perfeitamente no terreno escolhido, o que evitará problemas.

Como nivelar: com regras ou "réguas de madeira compridas: coloque-as enterradas na zona escolhida e limpa, formando rectângulos (ou quadrados) nivelados entre eles, por meio de una regra de pedreiro (alumínio) e um nível. Quando estiverem todas as "réguas" a nível e tirada a terra aí onde sobrar, poderá encher as pequeñas zonas que faltam por nivelar (com terra limpa ou areia) mas sempre compactando e nivelando depois. É importante que fique bem firme para não se arrombar o terreno quando a piscina estiver cheia de água. Consulte um profissional (um construtor ou um jardineiro, ou qualquet outro).

Acabamento: Encima do terreno limpo e nivelado, pôr uma camada fina (max.1 cm) de areia tamisada. Depois rega-se e compacta-se (com um rodízio de jardim). Verificar se está bem nivelado. Não utilizar a areia para nivelar o terreno. O acabamento deve ser perfeito.

Importante: no caso de se tratar de um solo não estabilizado, é obligatória a construção de uma laje de betão em lugar do leito de areia.

A laje deve ser perfeitamente alisado e suavizados para evitar quaisquer imperfeições.

C L A

Recomendamos que recora a um profissional para a construção da laje.

A laje de betão não está incluída.

Dosagem 350 kg/m³ (normalizado tipo C125 430)

Ref. 788031 C: 9,70 x L: 3,80 x A: 0,17 m - 6,3 m³ de betão.

Ref. 788032 C: 10,70 x L: 3,80 x A:0,17 m -7 m³ de betão.

Ref. 788033 C: 12,70 x L: 4,80 x A:0,17 m -10,4 m³ de betão.

INSTALAÇÃO PARCIAL OU COMPLETAMENTE ENTERRADA

Segundo a natureza do terreno, é importante instalar uma drenagem periférica e ligá-la a um poço de descompressão. O poço é escavado antes da construção da piscina porque pode também evitar que as escavações se encham de água durante as obras. Deve estar perto do tanque, uns centímetros por debaixo do ponto mais profundo do mesmo e chegar até à superfície. O poço de descompressão situa-se no lado mais húmido. Desempenha a função de sumidouro em caso de infiltrações de água ou de solo argiloso, partindo de que a água sobe de forma mais rápida através do tubo do que do solo.

Terreno natural Anti-raízes ou feltro Rolo de proteção e de drenagem alveolar de PEHD Armação de madeira Grava drenante ø10-30 Respeite o sentido de colocação do rolo de proteção alveolar, com as bolhas contra a parede, para permitir que a madeira "respire". 62 Manta geotêxtil Camada de pedra estabilizada Película de estanqueidade Drenagem periférica Poço de descompressão Laje de betão 1- Armação de madeira 2- Rolo de proteção e de drenagem alveolar de PEHD

EN	METAL FRAMES
ES	BASTIDORES METÁLICOS
FR	BERCEAUX MÉTALLIQUES
DE	METALLGESTELL
IT	TELAI METALLICI
NL	METALEN FRAMES
PT	ARMAÇÕES METÁLICAS

EN ASSEMBLY

É obrigatório montar a armação metálica, seja qual for o tipo de instalação.

Primeiramente, devem unir-se ambas peças com as peças metálicas, tal como está indicado na figura a 2 para formar uma «L».

* Alguns modelos já trazem a peça em forma de «L» previamente montada, pelo que este passo não é preciso.

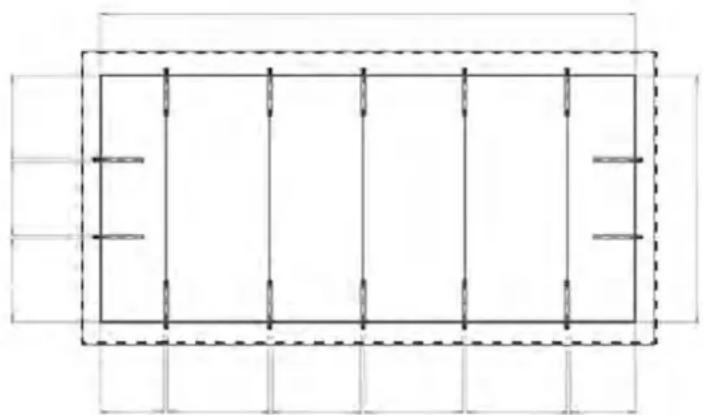

Monte a armação de acordo com a imagem 3. A armação deve ser colocada ao mesmo tempo que é realizada a laje em betão.

Coloque as armações no fundo da escavação conforme as indicações do plano anexo. Certifique-se de que as peças verticais se encontram bem aprumadas. Coloque a malha metálica ajustando-a à superfície que irá ocupar a laje de betão. É obrigatório instalar a armação e a laje. As medidas da placa de betão devem exceder pelo menos 25 cm as faces interiores do tanque.

Dimensions in mm

Cotas en mm

Cotations en mm

Höhenangaben in mm

Livello in mm

Afmetingen in mm

Cotas em mm

Ref. 788031

Representação da laje de betão

A instalação da sua piscina implica a construção de uma laje de betão armado por malha soldada. O betão deve ser de 350 kg/m3 (normalizado C125 430). A placa de betão deve estar perfeitamente aplanada ou alisada, dado que qualquer mínima falha pode ser visível. Espessura mínima: 17 cm. Recomendamos que recorra a um profissional para a construção da laje. No caso de pretender construir você mesmo a laje, aconselhamos que encomende a um profissional o betão a fim de garantir a dosagem e a homogeneidade dos materiais e para deitá-lo no menor tempo possível.

É obrigatório instalar a armação e a laje. As dimensões da placa de betão devem exceder pelo menos 25 cm as faces interiores do tanque. Pode utilizar perfurações ou tijolos para que a malha não se encontre rente ao chão, mas que se situe aproximadamente na metade da laje.

A' 1 2 3

1
representative cross-section sección transversal representativa coupe de principe Repräsentativer Querschnitt sezione trasversale rappresentativa representatieve dwarsdoorsnede secção transversal representativa
Layer of stabilized gravel Tereno estabilizado Hérison de pierres stabilisées Schicht aus stabilisierten Steinen Strato di pietra livellata Gestabiliseerde laag steenslag Camada de pedra estabilizada
Waterproofing film Película de estanqueidad Film d'étanchéité Dichtungsfilm Pellicola a tenuta stagna Afdichtingsfolie Filme de estanqueidade

2

3

A laje deve ser lisa, sem asperezas e nivelada

PT A malha permite melhorar a resistência do betão e evitar que se quebre por causa da sua rigidez. Para incrementar a aderência da malha, recomenda-se curvar os extremos da estrutura. O ferro não pode estar de modo algum a menos de 30 mm do bordo exterior da obra finalizada. Espere 3 semanas até que a laje seque completamente antes de continuar a instalação da piscina. Antes de começar a instalação da estrutura, é obrigatório limpar a laje para retirar todas as impurezas (gravilha, ramagens, folhas) e eliminar as irregularidades da superfície.

BOARDS

TABLAS

MADRIERS

ERDARBEITEN

TAVOLE

PLANKEN

TÁBUAS

A27 A28 A29 A30 B14 C15 D15 E14 F23 F24 G14

IDENTIFICATION/IDENTIFICACIÓN/REPÉRE/KENNZEICHNUNG/IDENTIFICAZIONE/IDENTIFICATIE/IDENTIFICAÇÃO/	DENOMINATION/DENOMINACIÓN/DÉSIGNATION/BEZEICHNUNG/ DENOMINAZIONE/BENA-MING/DENOMINAÇÃO/	REF/RÉF/HINWEIS/RIF	CTD/QTÉ/ANZ/AANT/TD
A27	Standard board L3000-Cut D90°/G90°-V•Tablero estándar L3000-Corte D90°/G90°-V•Madrier standard L3000-Coupe D90°/G90°-V•Standardbrett L3000-Schnitt D90°/G90°-V•Panelo standard L3000-Taglio D90°/G90°-V•Standaard plank L3000-Zaagsnede D90°/G90°-V•Tabuleiro padrão L3000-Corte D90°/G90°-V	620004646/AEO	30
A28	Standard board L3000-Cut D90°/G90°-V•Tablero estándar L3000-Corte D90°/G90°-V•Madrier standard L3000-Coupe D90°/G90°-V•Standardbrett L3000-Schnitt D90°/G90°-V•Panelo standard L3000-Taglio D90°/G90°-V•Standaard plank L3000-Zaagsnede D90°/G90°-V•Tabuleiro padrão L3000-Corte D90°/G90°-V	620004698/T00	16
A29	Standard board L1500-Cut D90°/G90°-V•Tablero estándar L1500-Corte D90°/G90°-V•Madrier standard L1500-Coupe D90°/G90°-V•Standardbrett L1500-Schnitt D90°/G90°-V•Panelo standard L1500-Taglio D90°/G90°-V•Standaard plank L1500-Zaagsnede D90°/G90°-V•Tabuleiro padrão L1500-Corte D90°/G90°-V	620004698/B00	20
A30	Standard board L2985-Cut D90°/G90°-V•Tablero estándar L2985-Corte D90°/G90°-V•Madrier standard L2985-Coupe D90°/G90°-V•Standardbrett L2985-Schnitt D90°/G90°-V•Panelo standard L2985-Taglio D90°/G90°-V•Standaard plank L2985-Zaagsnede D90°/G90°-V•Tabuleiro padrão L2985-Corte D90°/G90°-V	620004698/A00	20
B15	Board with cut L3000-Cut D90°/G90°-V•Tablero partido L3000-Corte D90°/G90°-V•Madrier départ L3000-Coupe D90°/G90°-V•Schnitt L3000-Schnitt D90°/G90°-V•Panelo taglio L3000-Taglio D90°/G90°-V•Zaagsnede L3000-Zaagsnede D90°/G90°-V•Corte L3000-Corte D90°/G90°-V	620004698/Q00	2

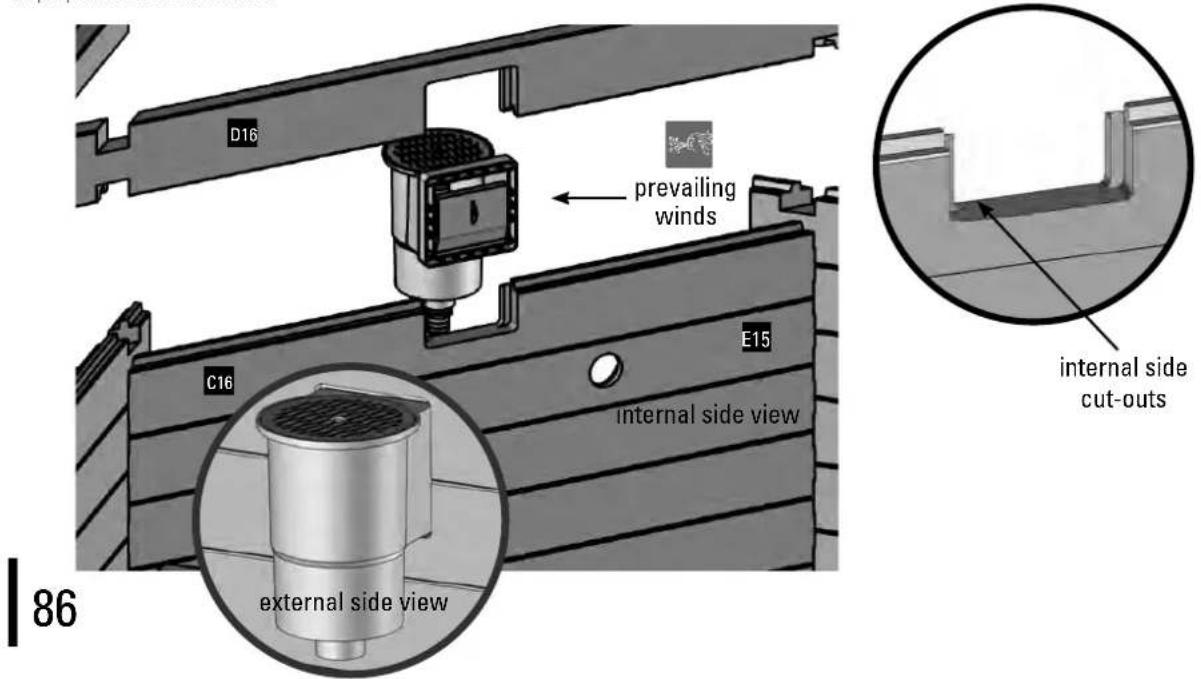

C15	Board with cut-out for the lower part of the skimmer L3000-Cut D90°/G90°-V•Tabla con muesca para la parte inferior del skimmer L3000-Corte D90°/G90°-V•Madrier entaillé pour le bas du Skimmer L3000-Coupe D90°/G90°-V•Holzbrett mit Kerbe für das untere Teil des Skimmers L3000-Schnitt D90°/G90°-V•Tavola con incastro per la parte inferiore dello skimmer L3000-Taglio D90°/G90°-V•Plank met uitsnijding voor het onderste deel van de skimmer L3000-Zaagsnede D90°/G90°-V•Tábua com entalhe para a parte inferior do skimmer L3000-Corte D90°/G90°-V	620004698/P00	1
D15	Board with cut-out for the upper part of the skimmer L3000-Cut D90°/G490°-V•Tabla con muesca para la parte superior del skimmer L3000-Corte D90°/G90°-V•Madrier entaillé pour le haut du Skimmer L3000-Coupe D90°/G90°-V•Holzbrett mit Kerbe für das obere Teil des Skimmers L3000-Schnitt D90°/G90°-V•Ta-vola con incastro per la parte superiore dello skimmer L3000-Taglio D90°/G90°-V•Plank met uitsnijding voor het bovenste deel van de skimmer L3000-Zaagsnede D90°/G90°-V•Tábua com entalhe para a parte superior do skimmer L3000-Corte D90°/G90°-V	620004698/R00	1
E15	Board with cut-out for the refilling fitting with key L3000-Cut D90°/G90°-V•Tabla con muesca para la boquilla de impulsión L3000-Corte D90°/G90°-V•Madrier entaillé pour le buse de refoulement L3730-Coupe D90°/G90°-V•Holzbrett mit Kerbe für das Druckventil L3000-Schnitt D90°/G90°-V•Tavola con incastro per lúgello di mandata L3000-Taglio D90°/G90°-V•Plank met uitsnijding voor het uitsroommondstuk L3000-Zaagsnede D90°/G90°-V•Tábua com entalhe para a boquilha de impulsão L3000-Corte D90°/G90°-V	620004698/S00	1
F23	End board L3000-Cut D90°/G90°-V•Tabla final L3000-Corte D90°/G90°-V•Madrier final L3000-Coupe D90°/G90°-V•Abchließendes Holzbrett L53000-Schnitt D90°/G90°-V•Tavola finale L3000-Taglio D90°/G90°-V•Laatste plank L3000-Zaagsnede D90°/G90°-V•Tábua final L3000-Corte D90°/G90°-V	620004698/G00	2
F24	End board L2985-Cut D90°/G90°-V•Tabla final L2985-Corte D90°/G90°-V•Madrier final L2985-Coupe D90°/G90°-V•Abchließendes Holzbrett L2985-Schnitt D90°/G90°-V•Tavola finale L2985-Taglio D90°/G90°-V•Laatste plank L2985-Zaagsnede D90°/G90°-V•Tábua final L2985-Corte D90°/G90°-V	620004698/H00	4
G15	Upper board L3000-Cut D90°/G490°-V•Tabla superior L3000-Corte D90°/G90°-V•Madrier Supérieur L3000-Corte D90°/G90°-V•Oberes Brett L3000-Schnitt D90°/G90°-V•Tavola superiore L3000-Taglio D90°/G90°-V•Bovenste plank L3000-Zaagsnede D90°/G90°-V•Tábua superior L3000-Corte D90°/G90°-V	620004698/U00	1

EN PROTECTIVE GROUND BLANKET

ES MANTA PROTECTORA DE FONDO

FR FEUTRE DE FOND

DE SCHUTZDECKE IM UNTERGRUND

PT • Desenrole a manta e corte cada peça. (É melhor utilizar tesoura e não estilete) • Corte 3 peças de 630 cm do rolo, com 1,30 m de largura.

As dimensões da manta resultante serão 630x390cm. Desenrole a manta tendo em conta como decidiu orientar a piscina. A piscina situa-se sobre a manta.

PT Uma vez realizada a instalação e a preparação do terreno, pode começar a montagem do tanque. Comece colocando a manta protetora de fundo que deve ser cortada do rolo incluído.

Respeite escrupulosamente as medidas indicadas para cortar o rolo.

PT • Junte as peças sem que se sobreponham.

• Não deixe dobras.
• Una as peças pelos bordos com fita adesiva de uma face.

BOARDS

TABLAS

MADRIERS

ERDARBEITEN

TAVOLE

PLANKEN

TÁBUAS

IDENTIFICATION/IDENTIFICACIÓN/REPÉRE/KENNZEICHNUNG/IDENTIFICAZIONE/IDENTIFICATIE/IDENTIFICAÇÃO/	DENOMINATION/DENOMINACIÓN/DÉSIGNATION/BEZEICHNUNG/ DENOMINAZIONE/BENA-MING/DENOMINAÇÃO/	REF/RÉF/HINWEIS/RIF	CTD/QTÉ/ANZ/AANT/TD
A27	Standard board L4000-Cut D90°/G90°-V•Tablero estándar L4000-Corte D90°/G90°-V•Madrier standard L4000-Coupe D90°/G90°-V•Standardbrett L4000-Schnitt D90°/G90°-V•Panelo standard L4000-Taglio D90°/G90°-V•Standaard plank L4000-Zaagsnede D90°/G90°-V•Tabuleiro padrão L4000-Corte D90°/G90°-V	620004700/C00	20
A28	Standard board L4000-Cut D90°/G90°-V•Tablero estándar L4000-Corte D90°/G90°-V•Madrier standard L4000-Coupe D90°/G90°-V•Standardbrett L4000-Schnitt D90°/G90°-V•Panelo standard L4000-Taglio D90°/G90°-V•Standaard plank L4000-Zaagsnede D90°/G90°-V•Tabuleiro padrão L4000-Corte D90°/G90°-V	620004698/N00	16
A29	Standard board L2000-Cut D90°/G90°-V•Tablero estándar L2000-Corte D90°/G90°-V•Madrier standard L2000-Coupe D90°/G90°-V•Standardbrett L2000-Schnitt D90°/G90°-V•Panelo standard L2000-Taglio D90°/G90°-V•Standaard plank L2000-Zaagsnede D90°/G90°-V•Tabuleiro padrão L2000-Corte D90°/G90°-V	620004700/B00	20
A30	Standard board L4000-Cut D90°/G90°-V•Tablero estándar L4000-Corte D90°/G90°-V•Madrier standard L4000-Coupe D90°/G90°-V•Standardbrett L4000-Schnitt D90°/G90°-V•Panelo standard L4000 Taglio D90°/G90°-V•Standaard plank L4000-Zaagsnede D90°/G90°-V•Tabuleiro padrão L4000-Corte D90°/G90°-V	620004700/A00	20
B15	Board with cut L4000-Cut D90°/G90°-V•Tablero partido L4000-Corte D90°/G90°-V•Madrier départ L4000-Coupe D90°/G90°-V•Schnitt L4000-Schnitt D90°/G90°-V•Panelo taglio L4000-Taglio D90°/G90°-V•Zaagsnede L4000-Zaagsnede D90°/G90°-V•Corte L4000-Corte D90°/G90°-V	620004698/O00	2
C15	Board with cut-out for the lower part of the skimmer L4000-Cut D90°/G90°-V•Tabla con muesca para la parte inferior del skimmer L4000-Corte D90°/G90°-V•Madrier entaillé pour le bas du Skimmer L4000-Coupe D90°/G90°-V•Holzbrett mit Kerbe für das untere Teil des Skimmers L4000-Schnitt D90°/G90°-V•Tavola con incastro per la parte inferiore dello skimmer L4000-Taglio D90°/G90°-V•Plank met uitsnijding voor het onderste deel van de skimmer L4000-Zaagsnede D90°/G90°-V•Tábua com entalhe para a parte inferior do skimmer L4000-Corte D90°/G90°-V	620004698/D00	1
D15	Board with cut-out for the upper part of the skimmer L4000-Cut D90°/G490°-V•Tabla con muesca para la parte superior del skimmer L4000-Corte D90°/G90°-V•Madrier entaillé pour le haut du Skimmer L4000-Coupe D90°/G90°-V•Holzbrett mit Kerbe für das obere Teil des Skimmers L4000-Schnitt D90°/G90°-V•Tavola con incastro per la parte superiore dello skimmer L4000-Taglio D90°/G90°-V•Plank met uitsnijding voor het bovenste deel van de skimmer L4000-Zaagsnede D90°/G90°-V•Tábua com entalhe para a parte superior do skimmer L4000-Corte D90°/G90°-V	620004698/E00	1
E15	Board with cut-out for the refilling fitting with key L4000-Cut D90°/G90°-V•Tabla con muesca para la boquilla de impulsión L4000-Corte D90°/G90°-V•Madrier entaillé pour le buse de refoulement L4000-Coupe D90°/G90°-V•Holzbrett mit Kerbe für das Druckventil L4000-Schnitt D90°/G90°-V•Tavola con incastro per lúgello di mandata L4000-Taglio D90°/G90°-V•Plank met uitsnijding voor het uitsroommondstuk L4000-Zaagsnede D90°/G90°-V•Tábua com entalhe para a boquilha de impulsão L4000-Corte D90°/G90°-V	620004698/C00	1
F23	End board L2000-Cut D90°/G90°-V•Tabla final L2000-Corte D90°/G90°-V•Madrier final L2000-Coupe D90°/G90°-V•Abchließendes Holzbrett L2000-Schnitt D90°/G90°-V•Tavola finale L2000-Taglio D90°/G90°-V•Laatste plank L2000-Zaagsnede D90°/G90°-V•Tábua final L2000-Corte D90°/G90°-V	620004700/E00	2
F24	End board L4000-Cut D90°/G90°-V•Tabla final L4000-Corte D90°/G90°-V•Madrier final L4000-Coupe D90°/G90°-V•Abchließendes Holzbrett L4000-Schnitt D90°/G90°-V•Tavola finale L4000-Taglio D90°/G90°-V•Laatste plank L4000-Zaagsnede D90°/G90°-V•Tábua final L4000-Corte D90°/G90°-V	620004700/F00	2
F25	End board L4000-Cut D90°/G90°-V•Tabla final L4000-Corte D90°/G90°-V•Madrier final L4000-Coupe D90°/G90°-V•Abchließendes Holzbrett L4000-Schnitt D90°/G90°-V•Tavola finale L4O00-Taglio D90°/G90°-V•Laatste plank L4000-Zaagsnede D90°/G90°-V•Tábua final L4000-Corte D90°/G90°-V	620004700/D00	2
G15	Upper board L4000-Cut D90°/G490°-V•Tabla superior L4000-Corte D90°/G90°-V•Madrier Supérieur L4000-Corte D90°/G90°-V•Oberes Brett L4000-Schnitt D90°/G90°-V•Tavola superiore L4000-Taglio D90°/G90°-V•Bovenste plank L4000-Zaagsnede D90°/G90°-V•Tábua superior L4000-Corte D90°/G90°-V	620004698/F00	1

EN PROTECTIVE GROUND BLANKET

ES MANTA PROTECTORA DE FONDO

FR FEUTRE DE FOND

DE SCHUTZDECKE IM UNTERGRUND

PT • Desenrole a manta e corte cada peça. (É melhor utilizar tesoura e não estilete)

• Corte 3 peças de 800 cm do rolo, com 145 m de largura.

As dimensões da manta resultante serão 800x435cm. De senrole a manta tendo em conta como decidiu orientar a piscina. A piscina situa-se sobre a manta.

PT Uma vez realizada a instalação e a preparação do terreno, pode começar a montagem do tanque. Comece colocando a manta protetora de fundo que deve ser cortada do rolo incluído.

Respeite escrupulosamente as medidas indicadas para cortar o rolo.

PT • Junte as peças sem que se sobreponham.

• Não deixe dobras.
• Una as peças pelos bordos com fita adesiva de uma face.

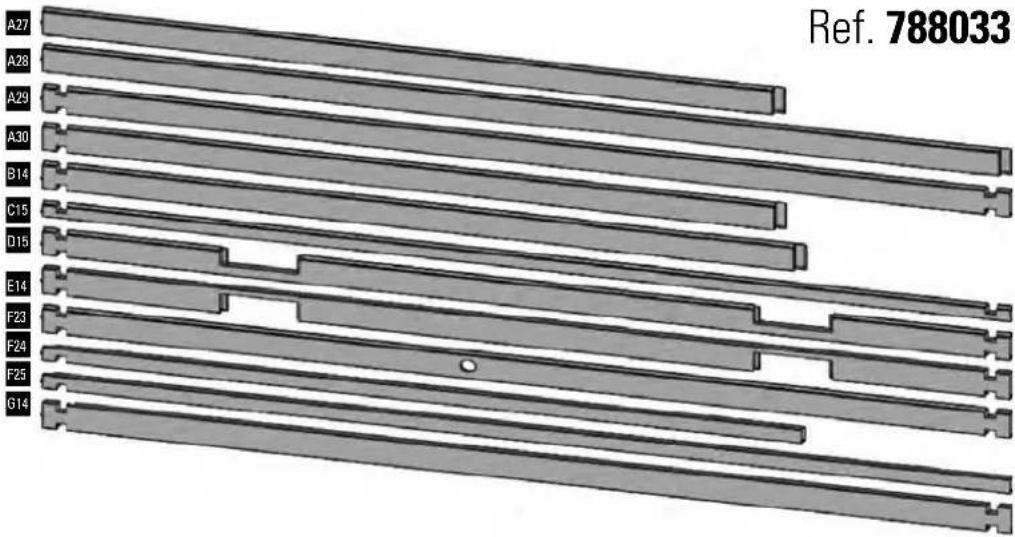

BOARDS

TABLAS

MADRIERS

ERDARBEITEN

TAVOLE

PLANKEN

TÁBUAS

IDENTIFICATION/IDENTIFICACIÓN/REPÉRE/KENNZEICHNUNG/IDENTIFICAZIONE/IDENTIFICATIE/IDENTIFICAÇÃO/	DENOMINATION/DENOMINACIÓN/DÉSIGNATION/BEZEICHNUNG/ DENOMINAZIONE/BENA-MING/DENOMINAÇÃO/	REF/RÉF/HINWEIS/RIF	CTD/QTÉ/ANZ/AANT/TD
A27	Standard board L4000-Cut D90°/G90°-V•Tablero estándar L3000-Corte D90°/G90°-V•Madrier standard L3000-Coupe D90°/G90°-V•Standardbrett L3000-Schnitt D90°/G90°-V•Panelo standard L3000-Taglio D90°/G90°-V•Standaard plank L3000-Zaagsnede D90°/G90°-V•Tabuleiro padrão L3000-Corte D90°/G90°-V	620004698/N00	16
A28	Standard board L4000-Cut D90°/G90°-V•Tablero estándar L4000-Corte D90°/G90°-V•Madrier standard L4000-Coupe D90°/G90°-V•Standardbrett L4000-Schnitt D90°/G90°-V•Panelo standard L4000-Taglio D90°/G90°-V•Standaard plank L4000-Zaagsnede D90°/G90°-V•Tabuleiro padrão L4000-Corte D90°/G90°-V	620004700/C00	10
A29	Standard board L3000-Cut D90°/G90°-V•Tablero estándar L3000-Corte D90°/G90°-V•Madrier standard L3000-Coupe D90°/G90°-V•Standardbrett L3000-Schnitt D90°/G90°-V•Panelo standard L3000-Taglio D9O/G90°-V•Standaard plank L3000-Zaagsnede D90°/G90°-V•Tabuleiro padrão L3000-Corte D90°/G90°-V	620004646/AEO	20
A30	Standard board L3000-Cut D90°/G90°-V•Tablero estándar L3000-Corte D90°/G90°-V•Madrier standard L3000-Coupe D90°/G90°-V•Standardbrett L3000-Schnitt D90°/G90°-V•Panelo standard L3000-Cotro D90°/G90°-V•Standaard plank L3000-Zaagsnede D90°/G90°-V•Tabuleiro padrão L3000-Corte D90°/G90°-V	620004702/D00	20
A31	Standard board L3985-Cut D90°/G90°-V•Tablero estándar L3985-Corte D90°/G90°-V•Madrier standard L3985-Coupe D90°/G90°-V•Standardbrett L3985-Schnitt D90°/G90°-V•Panelo standard L3985-Taglio D90°/G90°-V•Standaard plank L3985-Zaagsnede D90°/G90°-V•Tabuleiro padrão L3985-Corte D90°/G90°-V	620004702/C00	20
B15	Board with cut L4000-Cut D90°/G90°-V•Tablero partido L4000-Corte D90°/G90°-V•Madrier départ L4000-Coupe D90°/G90°-V•Schnitt L4000-Schnitt D90°/G90°-V•Panelo taglio L4000-Taglio D90°/G90°-V•Zaagsnede L4000-Zaagsnede D90°/G90°-V•Corte L4000-Corte D90°/G90°-V	620004698/OOO	2
C15	Board with cut-out for the lower part of the skimmer L4000-Cut D90°/G90°-V•Tabla con muesca para la parte inferior del skimmer L4000-Corte D90°/G90°-V•Madrier entaillé pour le bas du Skimmer L4000-Coupe D90°/G90°-V•Holzbrett mit Kerbe für das untere Teil des Skimmers L4000-Schnitt D90°/G90°-V•Tavola con incastro per la parte inferiore dello skimmer L4000-Taglio D90°/G90°-V•Plank met uitsnijding voor het onderste deel van de skimmer L4000-Zaagsnede D90°/G90°-V•Tábua com entalhe para a parte inferior do skimmer L4000-Corte D90°/G90°-V	620004698/D00	1
D15	Board with cut-out for the upper part of the skimmer L4000-Cut D90°/G490°-V•Tabla con muesca para la parte superior del skimmer L4000-Corte D90°/G90°-V•Madrier entaillé pour le haut du Skimmer L4000-Coupe D90°/G90°-V•Holzbrett mit Kerbe für das obere Teil des Skimmers L4000-Schnitt D90°/G90°-V•Ta-vola con incastro per la parte superiore dello skimmer L4000-Taglio D90°/G90°-V•Plank met uitsnijding voor het bovenste deel van de skimmer L4000-Zaagsnede D90°/G90°-V•Tábua com entalhe para a parte superior do skimmer L4000-Corte D90°/G90°-V	620004698/EOO	1
E15	Board with cut-out for the refilling fitting with key L3730-Cut D90°/G90°-V•Tabla con muesca para la boquilla de impulsión L3730-Corte D90°/G90°-V•Madrier entaillé pour le buse de refoulement L3730-Coupe D90°/G90°-V•Holzbrett mit Kerbe für das Druckventil L3730-Schnitt D90°/G90°-V•Tavola con incastro per lúgello di mandata L3730-Taglio D90°/G90°-V•Plank met uitsnijding voor het uitsroommondstuk L3730-Zaagsnede D90°/G90°-V•Tábua com entalhe para a boquilha de impulsão L3730-Corte D90°/G90°-V	620004698/C00	1
F23	End board L3985-Cut D90°/G90°-V•Tabla final L3985-Corte D90°/G90°-V•Madrier final L3985-Coupe D90°/G90°-V•Abchließendes Holzbrett L3985-Schnitt D90°/G90°-V•Tavola finale L3985-Taglio D90°/G90°-V•Laatste plank L3985-Zaagsnede D90°/G90°-V•Tábua final L3985-Corte D90°/G90°-V	620004702/EOO	4
F24	End board L4000-Cut D90°/G90°-V•Tabla final L4000-Corte D90°/G90°-V•Madrier final L4000-Coupe D90°/G90°-V•Abchließendes Holzbrett L4000-Schnitt D90°/G90°-V•Tavola finale L4000-Taglio D90°/G90°-V•Laatste plank L4000-Zaagsnede D90°/G90°-V•Tábua final L4000-Corte D90°/G90°-V	620004700/D00	2
G15	Upper board L4000-Cut D90°/G490°-V•Tabla superior L4000-Corte D90°/G90°-V•Madrier Supérieur L4000-Corte D90°/G90°-V•Oberes Brett L4000-Schnitt D90°/G90°-V•Tavola superiore L4000-Taglio D90°/G90°-V•Bovenste plank L4000-Zaagsnede D90°/G90°-V•Tábua superior L4000-Corte D90°/G90°-V	620004698/FOO	1

EN PROTECTIVE GROUND BLANKET

ES MANTA PROTECTORA DE FONDO

FR FEUTRE DE FOND

DE SCHUTZDECKE IM UNTERGRUND

PT - Desenrole a manta e corte cada peça. (É melhor utilizar tesoura e não estilete) - Corte 3 peças de 800 cm do rolo, com 145 m de largura.

As dimensões da manta resultante serão 800x435cm. Desenrole a manta tendo em conta como decidiu orientar a piscina. A piscina situa-se sobre a manta.

PT Uma vez realizada a instalação e a preparação do terreno, pode começar a montagem do tanque. Comece colocando a manta protetora de fundo que deve ser cortada do rolo incluído.

Respeite escrupulosamente as medidas indicadas para cortar o rolo.

PT • Junte as peças sem que se sobreponham.

• Não deixe dobras.
• Una as peças pelos bordos com fita adesiva de uma face.

PT DISPOSIÇÃO DAS TÁBUAS: Prepare as tábuas «de prova» formando a silhueta do tanque.

POSIZIONAMENTO DELLA PRIMA FILA DI TAVOLE: • Construa a primeira fila colocando as tábuas (A30), (A29) e (B15) como mostrado na figura 6. • Ajuste a forma da piscina utilizando as dimensões interiores indicadas no plano de instalação (Ver página 42-43). • O plano apresenta as dimensões interiores da piscina para as distintas diagonais opostas.

Top view Vista superior Vue supérieure Draufsicht Vista dall'alto Bovenaanzicht Vista superior Screw 4x40 (1 screw per slab) Tornillo 4x40 (1 tornillo por tablon) Vis 4x40 (1 vis par madrier) Schraube 4x40 (1 Schraube pro Planke) Vite 4x40 (1 vite per tavola) Schroef 4x40 (1 schroef per paneel) Parafuso 4x40 (1 parafuso por prancha) Fig. 6 / Abb. 6 / Afb. 6 5

PT Depois de ter colocado a primeira fila, é imprescindível efetuar um controlo das dimensões interiores da piscina. Para uma montagem perfeita, as diagonais devem ser iguais e conformes ao plano de montagem do final deste manual. Tente pôr o maior cuidado na colocação desta primeira fila de tábuas. A precisão desta montagem determina a qualidade de realização da piscina.

PT 2.ª FILA DE TÁBUAS: • Coloque as tábuas da segunda fila conforme à figura 7. • Para ensamblar corretamente as tábuas, conta com um calço de madeira na embalagem de estrutura. • Não bata nas tábuas diretamente. Estragaria as espigas e prejudicaria a solidez da estrutura. • Não bata nelas com uma peça metálica. Deterioraria a madeira irremediavelmente. • Tente ensamblar profundamente as tábuas desde o princípio. Não deve haver espaço entre cada fila para evitar um desajuste nas madeiras superiores.

EN IMPORTANT: It is very important that the boards are correctly installed, above all the bottom ones, (where the water pressure is greater). There is a possibility of some boards coming loose. This is completely normal because wood is a living material. Even loose, the board may be installed. Follow these steps: • Position and fit one of the two sides of the boards. • Redirect the other side using a joint closer. • Fit the board using a mallet and wooden wedge.
ES IMPORTANTE: Es importante que las tablas estén correctamente encajadas, sobre todo las de abajo (donde la presión del agua será más fuerte). Es posible que se suelten algunas tablas. Esto es completamente normal porque la madera es un material vivo. Incluso suelta, es posible colocar la tabla. Siga estos pasos: Presente y enganche uno de los dos lados de la tabla. Redirija el otro lado con ayuda de un cierra juntas. Encaje la tabla ayudándose de un mazo y de la cuña de madera.
FR IMPORTANT : Il est important que les madriers soient emboîtés correctement, surtout ceux du bas (là ou la pression de l'eau sera la plus forte). Il est possible que certains madriers soient voilés. Cela est tout à fait normal du fait que le bois est un matériaux vivant. Même voilé, il est possible de positionner un madrier. Il faut procéder de la manière suivante : • Présentez et enclenchez un des deux côtés du madrier. • Redressez l'autre côté à l'aide d'un serre joint. • Emboitez le madrier en vous servant d'un maillet et de la cale en bois.
DE WICHTIG: Es ist wichtig, dass die Holzbretter, vor allem die unteren (wo der Druck des Wassers stärker ist), richtig eingepasst werden. Es kann sein, dass sich einige Holzbretter ablösen. Das ist völlig normal, da Holz ein lebendiges Material ist. Selbst abgelöst lässt sich das Holzbrett anbringen. Gehen Sie folgendermaßen vor: • Nehmen Sie eine Seite des Bretts und haken Sie sie ein. • Richten Sie die andere Seite mit Hilfe einer Schraubzwinge neu aus. • Passen Sie das Brett mit Hilfe eines Holzhammers und des Holzkeils ein.
IT IMPORTANTE: È importante che le tavole siano incastrate correttamente, soprattutto quelle in basso (dove la pressione dell'acqua sarà maggiore). È possibile che alcune tavole si allentino. Ciò è assolutamente normale perché il legno è un materiale vivo. Sebbene allentata, è possibile posizionare la tavola. Seguire questi passaggi: Appoggiare e collegare uno dei due lati della tavola. Ridirigere l'altro lato con l'aiuto di un morsetto a vite. Incastrare la tavola aiutandosi con una mazza e il cuneo di legno.
NL BELANGRIJK: Het is belangrijk dat de planken correct en stevig op elkaar aansluiten, vooral de onderste (waar de waterdruk het sterkst zal zijn). Het is mogelijk dat enkele planken zijn kromgetrokken. Dit is volstrekt normaal omdat hout een levend materiaal is. Zelfs krom, is het mogelijk de plank te plaatsen. Volg deze stappen: • Neem een van de twee kanten van de plank en plaats tand en groef op elkaar. • Duw de andere kant terug naar zijn plaats met behulp van een lijmklem. • Bevestig de plank op zijn plek met behulp van een rubberhamer en houten wig.
PT IMPORTANTE: É importante que as tábuas estejam corretamente encaixadas, sobretudo as de abaixo (onde a pressão da água será mais forte). É possível que algumas tábuas se soltem. Isto é completamente normal porque a madeira é um material vivo. Mesmo solta, é possível colocar a tábua. Siga estes passos: • Situe e engate um dos dois lados da tábua. • Redirija o outro lado com a ajuda de um aperta-juntas. • Encaixe a tábua ajudando-se com um maço e o calço de madeira.

TAVOLE SPECIFICHE: Boquilha de impulsão: coloque a tábua específica para a boquilha de impulsão (E15) situando o desempenamento no lado externo da piscina.

desempenamento lado exterior

EN Skimmer: • Place the specific boards of the skimmer facing the prevailing winds. Boards (C15) and (D15) will always be placed over a panel starting by board (B15) (figure 9). • The skimmer will not be stable until the pool is filled. The skimmer (with its flap) is fitted as the same time as the finishing board.
ES Skimmer: •Coloque las tablas específicas para el skimmer de cara a los vientos dominantes. Las tablas (C15) y (D15) se colocan siempre sobre un papel empezando por la tabla (B15) (figura 9). •Mientras no se llene la piscina, el skimmer no está estable. El skimmer (junto con su trampilla) se encaja al mismo tiempo que la tabla de acabado.
FR Skimmer: • Placez les madriers spécifiques au skimmer face aux vents dominants. Les madriers (C15) et (D15) se positionnent toujours sur un pan commençant par un madrier (B15) (figure 9). • Tant que le bassin n'est pas rempli, le skimmer ne sera pas stable. Le skimmer (avec son volet) s'emboîte en même temps que le madrier de finition.
DE Skimmer: • Platzieren Sie die für den Skimmer vorgesehenen Bretter den vorherrschenden Winden zugewandt. Die Bretter (C15) und (D15) werden immer auf eine Verkleidung gesetzt, wobei Sie mit Brett (B15) beginnen (Abb 9). • Solange der Pool nicht gefüllt wird, ist der Skimmer nicht stabil. Der Skimmer (und seine Klappe) wird zur gleichen Zeit wie das abschließende Brett eingepasst.
IT Skimmer: • Posizionare le tavole specifiche per lo skimmer controvento rispetto ai venti dominanti. Le tavole (C15) e (D15) si posizionano sempre sopra un pannello iniziando con la tavola (B15) (figura 9). • Fino a che la piscina non sarà piena, lo skimmer non sarà stabile. Lo skimmer (insieme al suo sportello) deve essere incastrata nello stesso momento della tavola di rifinitura.
NL Skimmer: • Plaats de planken die specifiek voor de skimmer zijn met het gezicht op de overheersende windrichting. De planken (C15) en (D15) worden altijd op een paneel geplaatst en er wordt begonnen met plank (B15) (afbeelding 9). • Zolang het zwembad niet is gevuld, zal de skimmer niet stabiel zijn. De skimmer (samen met zijn afsluiter) wordt op het zelfde moment ertussen gezet als de plank voor de afwerking.
PT Skimmer: • Coloque as tábuas específicas para o skimmer voltado para os ventos dominantes. As tábuas (C15) e (D15) são colocadas sempre sobre um painel a começar pela tábua (B15) (figura 9). • Enquanto a piscina não seja enchida, o skimmer não será estável. O skimmer (juntamente com a sua válvula) encaixa-se ao mesmo tempo que a tábua de acabamento.

PT DISPOSIÇÃO DAS TÁBUAS: Prepare as tábuas «de prova» formando a silhueta do tanque.

POSIZIONAMENTO DELLA PRIMA FILA DI TAVOLE: • Construa a primeira fila colocando as tábuas (A30), (A29) e (B15) como mostrado na figura 6. • Ajuste a forma da piscina utilizando as dimensões interiores indicadas no plano de instalação (Ver página 44-45). • O plano apresenta as dimensões interiores da piscina para as distintas diagonais opostas.

Top view Vista superior Vue supérieure Draufsicht Vista dall'alto Bovenaanzicht Vista superior Screw 4x40 (1 screw per slab) Tornillo 4x40 (1 tornillo por tablón) Vis 4x40 (1 vis par madrier) Schraube 4x40 (1 Schraube pro Planke) Vite 4x40 (1 vite per tavola) Schroef 4x40 (1 schroef per paneel) Parafuso 4x40 (1 parafuso por prancha) Fig. 6 / Abb. 6 / Afb. 6 9

PT Depois de ter colocado a primeira fila, é imprescindível efetuar um controlo das dimensões interiores da piscina. Para uma montagem perfeita, as diagonais devem ser iguais e conformes ao plano de montagem do final deste manual. Tente pôr o maior cuidado na colocação desta primeira fila de tábuas. A precisão desta montagem determina a qualidade de realização da piscina.

TAVOLE SPECIFICHE: Boquilha de impulsão: coloque a tábua específica para a boquilha de impulsão (E15) situando o desempenamento no lado externo da piscina.

desempenamento lado exterior

EN Skimmer: • Place the specific boards of the skimmer facing the prevailing winds. Boards (C11) and (D11) will always be placed over a panel starting by board (B11) (figure 9). • The skimmer will not be stable until the pool is filled. The skimmer (with its flap) is fitted as the same time as the finishing board.
ES Skimmer: •Coloque las tablas específicas para el skimmer de cara a los vientos dominantes. Las tablas (C11) y (D11) se colocan siempre sobre un papel empezando por la tabla (B11) (figura 9). •Mientras no se llene la piscina, el skimmer no está estable. El skimmer (junto con su trampilla) se encaja al mismo tiempo que la tabla de acabado.
FR Skimmer: • Placez les madriers spécifiques au skimmer face aux vents dominants. Les madriers (C11) et (D11) se positionnent toujours sur un pan commençant par un madrier (B11) (figure 9). • Tant que le bassin n'est pas rempli, le skimmer ne sera pas stable. Le skimmer (avec son volet) s'emboîte en même temps que le madrier de finition.
DE Skimmer: • Platzieren Sie die für den Skimmer vorgesehenen Bretter den vorherrschenden Winden zugewandt. Die Bretter (C11) und (D11) werden immer auf eine Verkleidung gesetzt, wobei Sie mit Brett (B11) beginnen (Abb 9). • Solange der Pool nicht gefüllt wird, ist der Skimmer nicht stabil. Der Skimmer (und seine Klappe) wird zur gleichen Zeit wie das abschließende Brett eingepasst.
IT Skimmer: • Posizionare le tavole specifiche per lo skimmer controvento rispetto ai venti dominanti. Le tavole (C11) e (D11) si posizionano sempre sopra un pannello iniziando con la tavola (B11) (figura 9). • Fino a che la piscina non sarà piena, lo skimmer non sarà stabile. Lo skimmer (insieme al suo sportello) deve essere incastrata nello stesso momento della tavola di rifinitura.
NL Skimmer: • Plaats de planken die specifiek voor de skimmer zijn met het gezicht op de overheersende windrichting. De planken (C11) en (D11) worden altijd op een paneel geplaatst en er wordt begonnen met plank (B11) (afbeelding 9). • Zolang het zwembad niet is gevuld, zal de skimmer niet stabiel zijn. De skimmer (samen met zijn afsluiter) wordt op het zelfde moment ertussen gezet als de plank voor de afwerking.
PT Skimmer: • Coloque as tábuas específicas para o skimmer voltado para os ventos dominantes. As tábuas (C11) e (D11) são colocadas sempre sobre um painel a começar pela tábua (B11) (figura 9). • Enquanto a piscina não seja enchida, o skimmer não será estável. O skimmer (juntamente com a sua válvula) encaixa-se ao mesmo tempo que a tábua de acabamento.

PT DISPOSIÇÃO DAS TÁBUAS: Prepare as tábuas «de prova» formando a silhueta do tanque.

POSIZIONAMENTO DELLA PRIMA FILA DI TAVOLE: • Construa a primeira fila colocando as tábuas (A30), (A29) e (B14) como mostrado na figura 6. • Ajuste a forma da piscina utilizando as dimensões interiores indicadas no plano de instalação (Ver página 46-47). • O plano apresenta as dimensões interiores da piscina para as distintas diagonais opostas.

Top view Vista superior Vue supérieure Draufsicht Vista dall'alto Bovenaanzicht Vista superior Screw 4x40 (1 screw per slab) Tornillo 4x40 (1 tornillo por tablón) Vis 4x40 (1 vis par madrier) Schraube 4x40 (1 Schraube pro Planke) Vite 4x40 (1 vite per tavola) Schroef 4x40 (1 schroef per paneel) Parafuso 4x40 (1 parafuso por prancha) Fig. 6 / Abb. 6 / Afb. 6

PT Depois de ter colocado a primeira fila, é imprescindível efetuar um controlo das dimensões interiores da piscina. Para uma montagem perfeita, as diagonais devem ser iguais e conformes ao plano de montagem do final deste manual. Tente pôr o maior cuidado na colocação desta primeira fila de tábuas. A precisão desta montagem determina a qualidade de realização da piscina.

PT 2.ª FILA DE TÁBUAS: • Coloque as tábuas da segunda fila conforme à figura 7. • Para ensamblar corretamente as tábuas, conta com um calço de madeira na embalagem de estrutura. • Não bata nas tábuas diretamente. Estragaria as espigas e prejudicaria a solidez da estrutura. • Não bata nelas com uma peça metálica. Deterioraria a madeira irremediavelmente. • Tente ensamblar profundamente as tábuas desde o princípio. Não deve haver espaço entre cada fila para evitar um desajuste nas madeiras superiores.

EN IMPORTANT: It is very important that the boards are correctly installed, above all the bottom ones, (where the water pressure is greater). There is a possibility of some boards coming loose. This is completely normal because wood is a living material. Even loose, the board may be installed. Follow these steps: • Position and fit one of the two sides of the boards. • Redirect the other side using a joint closer. • Fit the board using a mallet and wooden wedge.
ES IMPORTANTE: Es importante que las tablas estén correctamente encajadas, sobre todo las de abajo (donde la presión del agua será más fuerte). Es posible que se suelten algunas tablas. Esto es completamente normal porque la madera es un material vivo. Incluso suelta, es posible colocar la tabla. Siga estos pasos: Presente y enganche uno de los dos lados de la tabla. Redirija el otro lado con ayuda de un cierra juntas. Encaje la tabla ayudándose de un mazo y de la cuña de madera.
FR IMPORTANT : Il est important que les madriers soient emboîtés correctement, surtout ceux du bas (là ou la pression de l'eau sera la plus forte). Il est possible que certains madriers soient voilés. Cela est tout à fait normal du fait que le bois est un matériaux vivant. Même voilé, il est possible de positionner un madrier. Il faut procéder de la manière suivante : • Présentez et enclenchez un des deux côtés du madrier. • Redressez l'autre côté à l'aide d'un serre joint. • Emboitez le madrier en vous servant d'un maillet et de la cale en bois.
DE WICHTIG: Es ist wichtig, dass die Holzbretter, vor allem die unteren (wo der Druck des Wassers stärker ist), richtig eingepasst werden. Es kann sein, dass sich einige Holzbretter ablösen. Das ist völlig normal, da Holz ein lebendiges Material ist. Selbst abgelöst lässt sich das Holzbrett anbringen. Gehen Sie folgendermaßen vor: • Nehmen Sie eine Seite des Bretts und haken Sie sie ein. • Richten Sie die andere Seite mit Hilfe einer Schraubzwinge neu aus. • Passen Sie das Brett mit Hilfe eines Holzhammers und des Holzkeils ein.
IT IMPORTANTE: È importante che le tavole siano incastrate correttamente, soprattutto quelle in basso (dove la pressione dell'acqua sarà maggiore). È possibile che alcune tavole si allentino. Ciò è assolutamente normale perché il legno è un materiale vivo. Sebbene allentata, è possibile posizionare la tavola. Seguire questi passaggi: Appoggiare e collegare uno dei due lati della tavola. Ridirigere l'altro lato con l'aiuto di un morsetto a vite. Incastrare la tavola aiutandosi con una mazza e il cuneo di legno.
NL BELANGRIJK: Het is belangrijk dat de planken correct en stevig op elkaar aansluiten, vooral de onderste (waar de waterdruk het sterkst zal zijn). Het is mogelijk dat enkele planken zijn kromgetrokken. Dit is volstrekt normaal omdat hout een levend materiaal is. Zelfs krom, is het mogelijk de plank te plaatsen. Volg deze stappen: • Neem een van de twee kanten van de plank en plaats tand en groef op elkaar. • Duw de andere kant terug naar zijn plaats met behulp van een lijmklem. • Bevestig de plank op zijn plek met behulp van een rubberhamer en houten wig.
PT IMPORTANTE: É importante que as tábuas estejam corretamente encaixadas, sobretudo as de abaixo (onde a pressão da água será mais forte). É possível que algumas tábuas se soltem. Isto é completamente normal porque a madeira é um material vivo. Mesmo solta, é possível colocar a tábua. Siga estes passos: • Situe e engate um dos dois lados da tábua. • Redirija o outro lado com a ajuda de um aperta-juntas. • Encaixe a tábua ajudando-se com um maço e o calço de madeira.

TAVOLE SPECIFICHE: Boquilha de impulsão: coloque a tábua específica para a boquilha de impulsão (E15) situando o desempenamento no lado externo da piscina.

desempenamento lado exterior

EN Skimmer: • Place the specific boards of the skimmer facing the prevailing winds. Boards (C11) and (D11) will always be placed over a panel starting by board (B11) (figure 9). • The skimmer will not be stable until the pool is filled. The skimmer (with its flap) is fitted as the same time as the finishing board.
ES Skimmer: •Coloque las tablas específicas para el skimmer de cara a los vientos dominantes. Las tablas (C11) y (D11) se colocan siempre sobre un papel empezando por la tabla (B11) (figura 9). •Mientras no se llene la piscina, el skimmer no está estable. El skimmer (junto con su trampilla) se encaja al mismo tiempo que la tabla de acabado.
FR Skimmer: • Placez les madriers spécifiques au skimmer face aux vents dominants. Les madriers (C11) et (D11) se positionnent toujours sur un pan commençant par un madrier (B11) (figure 9). • Tant que le bassin n'est pas rempli, le skimmer ne sera pas stable. Le skimmer (avec son volet) s'emboîte en même temps que le madrier de finition.
DE Skimmer: • Platzieren Sie die für den Skimmer vorgesehenen Bretter den vorherrschenden Winden zugewandt. Die Bretter (C11) und (D11) werden immer auf eine Verkleidung gesetzt, wobei Sie mit Brett (B11) beginnen (Abb 9). • Solange der Pool nicht gefüllt wird, ist der Skimmer nicht stabil. Der Skimmer (und seine Klappe) wird zur gleichen Zeit wie das abschließende Brett eingepasst.
IT Skimmer: • Posizionare le tavole specifiche per lo skimmer controvento rispetto ai venti dominanti. Le tavole (C11) e (D11) si posizionano sempre sopra un pannello iniziando con la tavola (B11) (figura 9). • Fino a che la piscina non sarà piena, lo skimmer non sarà stabile. Lo skimmer (insieme al suo sportello) deve essere incastrata nello stesso momento della tavola di rifinitura.
NL Skimmer: • Plaats de planken die specifiek voor de skimmer zijn met het gezicht op de overheersende windrichting. De planken (C11) en (D11) worden altijd op een paneel geplaatst en er wordt begonnen met plank (B11) (afbeelding 9). • Zolang het zwembad niet is gevuld, zal de skimmer niet stabiel zijn. De skimmer (samen met zijn afsluiter) wordt op het zelfde moment ertussen gezet als de plank voor de afwerking.
PT Skimmer: • Coloque as tábuas específicas para o skimmer voltado para os ventos dominantes. As tábuas (C11) e (D11) são colocadas sempre sobre um painel a começar pela tábua (B11) (figura 9). • Enquanto a piscina não seja enchida, o skimmer não será estável. O skimmer (juntamente com a sua válvula) encaixa-se ao mesmo tempo que a tábua de acabamento.

Monte a escada de madeira e utilize-a como padrão para determinar a separação dos blocos de madeira que a sustentam.

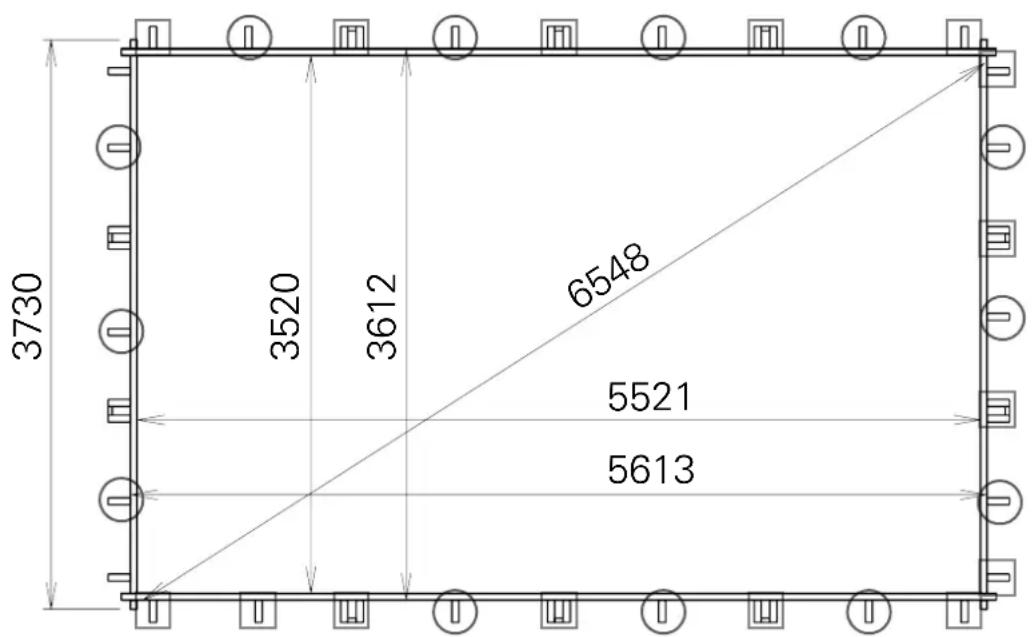

PT A posição dos blocos de madeira e dos reforços está indicada no plano (Ver página 42-47). Pode utilizar também a escada de madeira para colocar os blocos, veja o capítulo da escada.

BLOCOS DE MADEIRA

A• Alinhe a parte superior dos blocos ao nível da última tábua. Mantenha os blocos no seu lugar.

B • Fure as tábuas com uma broca para madeira de ∅ 6 mm situando-se no interior da piscina.

- Verifique sistematicamente que a parte superior do bloco está bem alinhada com a da tábua.

- Tente que a cabeça do parafuso esteja nivelada com a madeira.

Para colocar o segundo parafuso, tenha em conta o comprimento do mesmo, para evitar que sobressaia pela parte posterior. Coloque-o o mais próximo possível da madeira da parte superior.

EN REINFORCEMENTS

- Alinhe a parte superior do reforço ao nível da última tábua. Mantenha os reforços no seu lugar. • Fure as tábuas com uma broca para madeira de ∅ 6 mm. Aparafuse em 2 tempos, situando-se no interior da piscina. • Fixe primeiro os reforços superiores e depois os inferiores (na 1. ^a e na última tábua). • Verifique a verticalidade dos reforços. • Finalize a ensambladura dos reforços colocando 1 parafuso por tábua e corrija as eventuais deformações da madeira (tábuas). Verifique sistematicamente que a parte superior do reforço está bem alinhada com a da tábua e que a cabeça do parafuso está nivelada com a madeira.

- Situe o embelezador L sobre os extremos das tábuas. • Corte o excedente de embelezador segundo a altura do tanque se for necessário (figura 10). • Fixe o embelezador L com a ajuda de 3 parafusos 4 x 60 distribuídos homogeneamente sobre a altura (figura 11). A montagem da estrutura propriamente dita está concluída. Resta apenas colocar os bordos (ver o capítulo Bordos).

Neste momento da montagem, deve ter:

- O skimmer posicionado voltado para os ventos dominantes. • O painel da estrutura sobre o qual a escada desmontável escolhida será montada.

Fig. 10 / Abb. 10 / Afb. 10 Fig. 11 / Abb. 11 / Afb. 11

Screw 6x90 (1 screw per slab)
Tornillo 6x90 (1 tornillo por tablón)
Vis 6x90 (1 vis par madrier)
Schraube 6x90 (! Schraube pro Planke)
Vite 6x90 (1 vite per tavola)
Schroef 6x90 (1 schroef per paneel)
Parafuso 6x90 (1 parafuso por prancha)

PT EMBELEZADORES DA ARMAÇÃO METÁLICA

Os embelezadores são reforços complementares que permitem ocultar a parte visível da peça metálica. Fixam-se ao tanque da mesma forma que o resto de reforços e contam com uma travessa (imagem 12) para ocultar a vista exterior da armação.

WOODEN STEPLADDER

ESCALERA DE MADERA

ECHELLE BOIS

HOLZTREPPE

SCALA DI LEGNO

HOUTEN TRAP

ESCADA DE MADEIRA

Peso máximo admitido = 150 kg.

A escada de madeira é incluída para aceder à piscina. Não a utilize para outros fins.

Monte a escada de madeira e utilize-a como padrão para determinar a separação dos blocos de madeira que a sustentam. No caso de o tanque ter forma alongada, a escada deverá ser colocada apenas num dos lados mais curtos.

Centre a escada exterior de madeira relativamente ao lado.

Fure com uma broca para madeira de ∅ 10 mm as 2 vigas de escada e os 2 blocos de madeira.

Não utilize a escada para outros fins distintos dos referidos neste manual.

Peso máximo admitido = 150 kg.

Retire OBRIGATORIAMENTE a escada depois de cada uso da piscina.

Segundo a altura do tanque, pode ser necessário um reajuste da escada.

• Corte as vigas da escada consultando as dimensões da (figura 13) na parte baixa da viga da escada e serre a parte que pretende retirar.
• Monte a escada e coloque-a conforme a figura 14.

a Fig. 13/ Abb. 13 / Afb. 13 a Fig. 14/ Abb. 14 / Afb. 14

1 12 2 3 A B

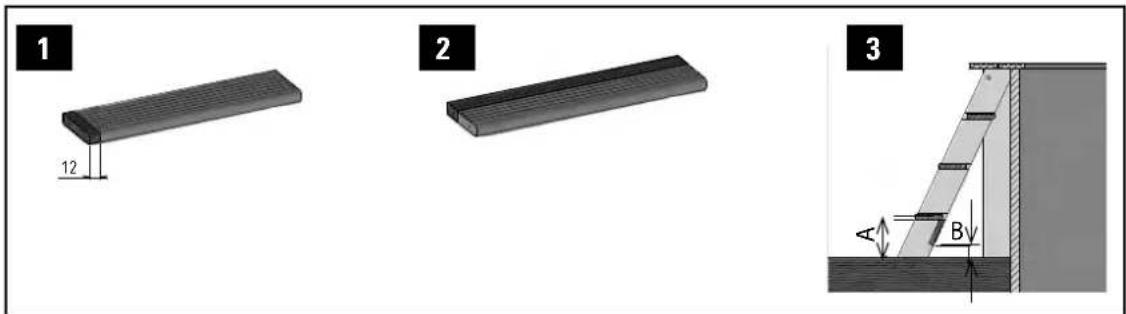

PT No caso de a piscina estar parcialmente enterrada, será necessário cortar a escada para adaptá-la à piscina. Por motivos de segurança, se o espaço entre o solo e o primeiro degrau se situa entre os 89 e os 230 mm (cota A), feche este espaço fixando o degrau da escada que não se utiliza de tal forma que a cota B seja inferior a 89 mm. Para isso, faça o seguinte:

1- Reduza o comprimento do degrau 12 mm.

2- Se a dimensão A é inferior a 140 mm, reduza a largura do degrau de tal forma que, quando o degrau for instalado, o espaço debaixo deste esteja completamente fechado.

3- Monte o degrau modificado na escada como mostrado no esquema superior, procurando cortar previamente a viga da escada.

88 mm 235 mm

EN For safety reasons, you should respect these dimensions whatever the configuration of the pool assembly.
ES Por motivos de seguridad, es obligatorio respetar estas cotas cualquiera sea la configuración de montaje del vaso
FR Pour des raisons de sécurité, cotes à respecter impérativement, quelle que soit la configuration de montage de votre bassin.
DE Aus Sicherheitsgründen müssen Sie diese Höhenangaben unabhängig von der Konfiguration beim Zusammenbau des Beckens beachten.
IT Per ragioni di sicurezza, è obbligatorio rispettare queste misure qualsiasi sia la configurazione del montaggio della vasca.
NL Om veiligheidsredenen is het verplicht om deze afmetingen in acht te nemen, ongeacht de montageconfiguratie van het bassin.
PT Por motivos de segurança, é obrigatório respeitar estas cotas seja qual for a configuração de montagem do tanque.

Duas possibilidades para instalar a manta protetora de parede.

AUTOCOLANTE DE DUPLA FACE (NÃO INCLUÍDO)

• Cole o autocolante de face dupla painel a painel, alinhando-o pela parte superior das tábuas superiores (figura 15). Se a madeira estiver um pouco húmida ou tem pó, poderá suavizá-la com uma lixa para facilitar a aderência.
• Verifique a limpeza das paredes e do solo. Retire parafusos, crostas, aparas, serradura...
• Desenrole a manta alinhando-a pelo bordo superior das tábuas superiores (figura 16).
• Corte o excedente de manta e elimine as eventuais dobras.

AGRAFADOR (NÃO INCLUÍDO)

• Agrafe o extremo da manta começando por um canto.
• Desenrole a manta alinhando-a pelo bordo superior das tábuas superiores.

Coloque um agrafo a cada 20 cm (figura 17).

Corte o excedente de manta e elimine as eventuais dobras.

EN

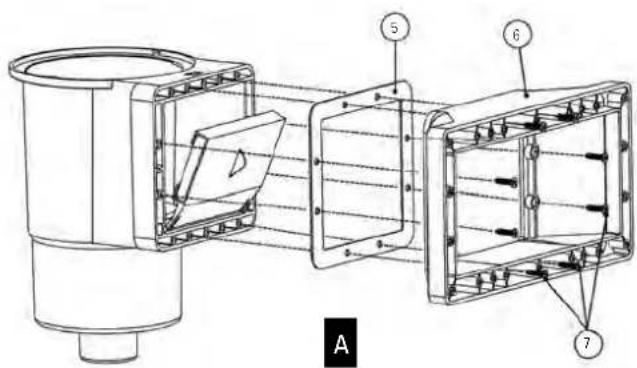

FIXING OF THE SKIMMER JOINT

ES

FIXAÇÃO DA JUNTA DO SKIMMER

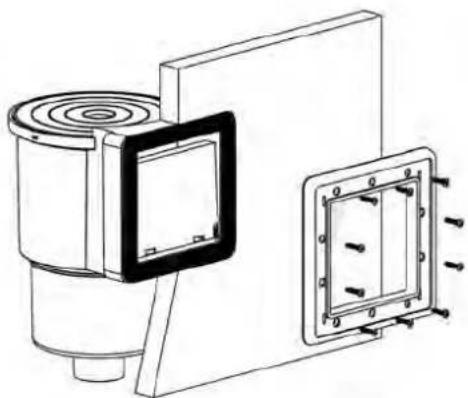

Fixação da primeira junta do skimmer

EN

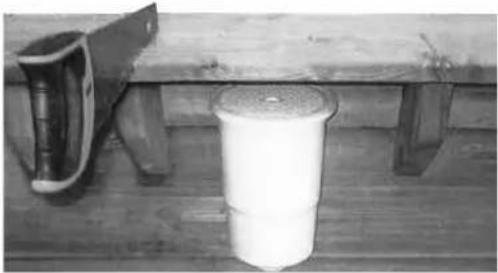

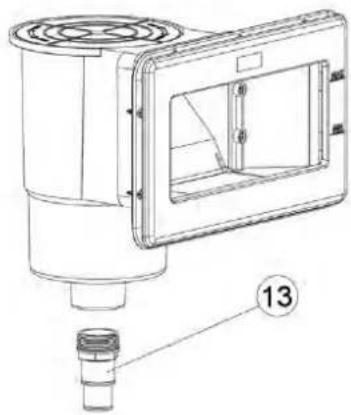

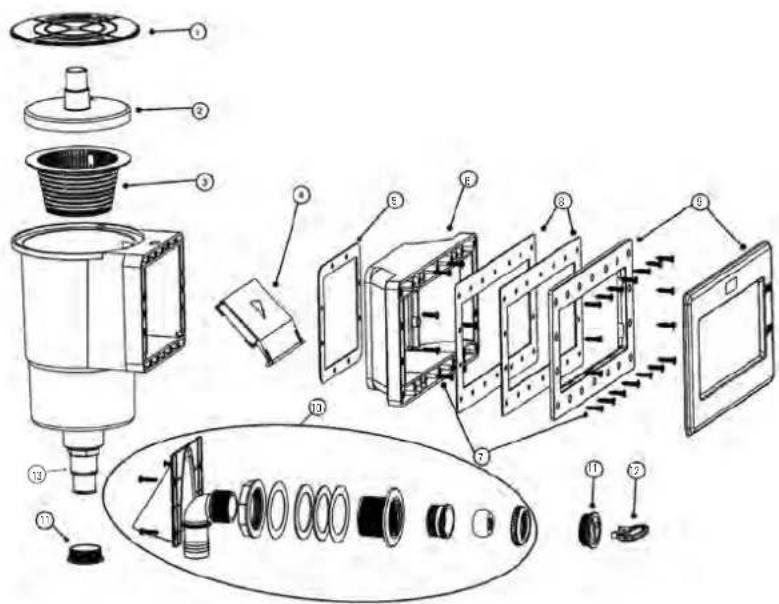

O skimmer é o ponto de aspiração de água da piscina para a filtração. A sua posição voltada para os ventos dominante permite recuperar os mais resíduos a flutuar na superfície da água (poeira, folhas...)

INSTALAÇÃO

• Corte a manta com um estilete. O corte será superior ao orifício (raio do orifício + 2 cm).
• Fixe a primeira junta de estanqueidade (junta plana) no corpo do skimmer

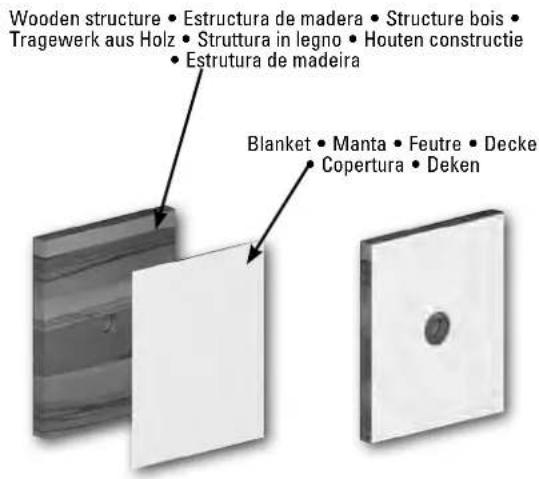

EN LOCATION OF THE REFILLING FITTING WITH KEY ES SITUACIÓN DE LA BOQUILLA DE SALIDA FR EMPLACEMENT BUSE DE REFOULEMENT DE EINBAUSTELLE DES DRUCKVENTILS IT POSIZIONE DELL'UGELLO DI MANDATA NL PLAASTING VAN HET UITSTROOMMONDSTUK PT SITUAÇÃO DA BOQUILHA DE IMPULSÃO

Wooden structure • Estructura de madera • Structure bois • Tragewerk aus Holz • Struttura in legno • Houten constructie • Estrutura de madeira Blanket • Manta • Feutre • Decke Copertura • Deken

PT A boquilha de impulsão serve para introduzir água filtrada no tanque. Atravessa a parede pelo orifício reservado na tábua pré-cortada.

INSTALACÃO

• Localize a situação do orifício para a boquilha.
• Realize um corte em cruz na manta a partir do interior da piscina.
• Corte a manta com um estilete. O corte será superior ao orifício (raio do orifício + 2 cm). A tomada limpa-fundos do skimmer é utilizada apenas para a manutenção da piscina

EN INSTALLATION OF THE LINER HOOKING PROFILE
ES COLOCACIÓN DE LOS PERFILES DE ENGANCHE DEL LINER
FR POSITIONNEMENT DES BAGUETTES D'ACCROCHE DE LINER
DE POSITIONIERUNG DER EINHAKPROFILE DES LINERS
IT POSIZIONAMENTO DEI PROFILI DI AGGANCIO DEL LINER
NL PLAATSING VAN DE KLEMPROFIELEN VOOR INHANGEN VAN DE LINER
PT COLOÇÃO DOS PERFIS DE ENGATE DO LINER

A

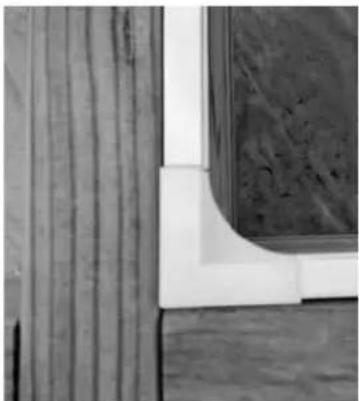

PT A peça deve ficar corretamente fixada em ambos os extremos

Nota: estas peças têm uma função estética. É provável que nem todas as esquinas fiquem perfeitamente fixadas, o que dependerá da temperatura do perfil e da habilidade na sua colocação. Se o perfil não estiver perfeitamente distribuído pela piscina, não se fixará em todas as esquinas. Isto não representa qualquer problema nem é motivo para preocupação, ao tratar-se de uma peça com uma função meramente estética.

EN ADJUSTMENT AND FIXING OF THE PROFILES: Place the liner. Perforate the strip with a 4 mm ∅ drill bit, beginning 50 mm from the edge. Screw in the strip at the upper edge of the ledge using the 5-7 screws (4 x 40). Distribute the screws evenly along the strip. Follow the same steps for the rest of short panels. Using a hacksaw, cut the excess off of the strip. Do not previously drill the boards.
ES AJUSTE Y FIJACIÓN DE LOS LISTONES: Presente el listón del liner. Perfore el listón con una broca de ∅ 4 mm empezando a 50 mm del borde. Atornille el listón al nivel del borde de la tabla superior mediante los 5-7 tornillos (4x40). Reparta homogéneamente los tornillos por el listón. Proceda de la misma forma en el resto de paneles. Con ayuda de una sierra para metal, corte el excedente de listón. No perfore previamente las tablas.
FR AJUSTEMENT ET FIXATIONS DES BAGUETTES : Présentez la baguette de liner. Percez la baguette avec une mèche de 0 4 mm en commençant à 50 mm du bord. Vissez la baguette en affleurant le bord du madrier supérieur à l'aide de 5-7 vis (4x40). Répartissez également les vis sur la baguette. Procédez de la même manière pour les autres pans courts. À l'aide d'une scie à métaux coupez le surplus de baguette. Ne pas prépercer les madriers.
DE POSITIONIERUNG DER EINHAKPROFILE DES LINERS: Halten Sie die Leiste des Liners. Durchbohren Sie die Leiste mithilfe eines kleinen Bohrers mit ∅ 4 mm, indem Sie 50 mm vom Rand entfernt beginnen. Schrauben Sie die Leiste auf der Höhe der Kante des oberen Bretts mittels der 5-7 Schrauben (4 x 40) fest. Verteilen Sie die Schrauben gleichmäßig auf der Leiste. Verfahren Sie bei den restlichen kurzen Paneelen genauso. Sie das ab, was von der Leiste übersteht, unter Einhaltung eines Abstands. Durchbohren Sie die Bretter nicht vorab.
IT REGOLAZIONE E FISSAGGIO DEI PROFILI: Posizionare il listello del liner. Perforare il listello con una punta da ∅ 4 mm iniziando a 50 mm dal bordo. Avvitare il listello a livello del bordo della tavola superiore utilizzando le 5-7 viti (4x40). Distribuire uniformemente le viti sul listello. Procedere nello stesso modo con gli altri pannelli corti. Utilizzando una sega per metallo tagliare la parte eccedente del listello. Non perforare le tavole in precedenza.
NL AANPASSEN EN VASTZETTEN VAN DE KLEMPROFIELEN: Breng het klemprofiel van de liner. Boor gaten in het klemprofiel met een boor van ø 4 mm en begin op 50 mm van de rand. Het klemprofiel gelijklopend aan de bovenste plankrand vastzetten met 5-7 schroeven(4x40). Verdeel de schroeven gelijkmatig over het klemprofiel. Ga op dezelfde manier verder met de overige korte panelen. Boor van te voren gaten in de planken.
AJUSTAMENTO E FIXAÇÃO DOS PERFIS: Situe a ripa do liner. Fure a ripa com uma mecha de ∅ 4 mm começando a 50 mm do bordo. Aparafuse a ripa no nível do bordo da tábua superior por meio dos 5-7 parafusos (4x40). Distribua homogeneamente os parafusos pela ripa. Proceda da mesma forma no resto dos painéis curtos. Com a ajuda de uma serra para metal, corte o excedente da ripa. Não fure previamente as tábuas.

PT CONTROLO PRÉVIO À COLOCAÇÃO DO LINER

EN

- Limpe a estrutura interior da piscina (grãos de areia, parafusos...) com um aspirador se for necessário.

• Verifique que a junta do skimmer está no seu lugar.
  • Coloque a válvula no interior do skimmer.
• Verifique que nenhuma cabeça de parafuso sobressai da madeira.

EN INSTALLATION OF THE LINER ES COLOCACIÓN DEL LINER FR MISE EN PLACE DU LINER DE POSITIONIERUNG DES LINERS IT POSIZIONAMENTO DEL LINER NL PLAATSING VAN DE LINER PT COLOCAÇÃO DO LINER

O liner deverá ter passado pelo menos 24 horas a uma temperatura ambiente de 20 ^º C no mínimo antes da sua colocação. As dimensões do liner são uns centímetros mais curtas do que as medidas interiores do tanque, para obter uma instalação tensa do liner. É imprescindível que a colocação do liner se efetue a uma temperatura exterior de 15 ^º C no mínimo. É altamente recomendável expor o liner ao sol durante umas horas antes da sua montagem, de maneira que se flexibilize para facilitar a sua colocação. É obrigatório guardar o autocolante com o número de série presente no liner. Para qualquer eventual pedido de concessão de garantia, este número de série será exigido.

INSTALAÇÃO

Para realizar este passo, é necessário que se descalce, a fim de não danificar o liner.

A Entre en el interior de la piscina, ya descalzo.
B Coloque o liner no centro da piscina (figura 18) e desdobre-o partindo daí (figura 19). Distribua homogeneamente a folga entre as dimensões do liner e as da estrutura em todo o espaço.
Alinhe corretamente os ângulos inferiores do liner (ângulos dos fechos do fundo) com os cantos do tanque (figura 20).
D Insira o perfil de engate do liner no perfil (figura 21).

O liner deverá ter passado pelo menos 24 horas a uma temperatura ambiente de 20 ^o C no mínimo antes da sua colocação. É imprescindível que a colocação do liner seja efetuada a uma temperatura exterior de 15 ^o C no mínimo.

Fig. 18 Fi B

Para deslocar o liner já colocado, deslize-o pelo perfil. Se for muito difícil, o liner poderá ser retirado levantando-o para não danificar a união. Certifique-se de que o liner está bem posicionado tanto no fundo como nas paredes, ajuste uniformemente a tensão do mesmo (com a ponta do pé, empurre o liner pelos seus ângulos para os cantos das paredes) (figura 22).

F Encha a piscina de água até cerca de 2 centímetros (figura 23). Para facilitar a colocação do liner, é preferível que a água não esteja muito fria.
G Alise o fundo do liner para evitar as dobras começando a partir do centro para os extremos. Continue a encher a piscina. Se ainda houver dobras, deverá corrigir a tensão do liner nas paredes deslizando-o pelo perfil de engate. (As dobras oblíquas na parede indicam um posicionamento incorreto) (Figura 24).

È imprescindível que os ângulos do liner correspondam com os cantos da estrutura do tanque.

Após colocado o liner, continue a encher a piscina até 10 cm sob a boquilha de impulsão.
Umas semanas depois do enchimento, o liner apresentará uma cor diferente entre a parte submergida e a que está ao ar. Esta decoloração é normal e não coloca em risco a solidez e/ou as características do liner. Para evitar que apareça uma marca escura devida à contaminação atmosférica entre a parte submergida e a parte ao ar livre do liner (denominada línea de água), recomendamos limpar regularmente o liner nesta zona com um limpador específico.

Nas piscinas enterradas total ou parcialmente, é indispensável uma terraplenagem de brita para favorecer a drenagem periférica. A terraplenagem da piscina pode parecer uma simples formalidade, porque à primeira vista não coloca dificuldades técnicas especiais. Porém, é uma operação mais delicada do que parece para que devem ser tomadas determinadas precauções. Uma terraplenagem incorreta pode causar deteriorações posteriores na piscina e nas imediações. Deve prestar-se atenção ao tipo de material utilizado e realizar todas as verificações imprescindíveis. Antes de realizar a terraplenagem, é importante:

- Verificar que todos os equipamentos hidráulicos e elétricos estejam bem ligados. - Verificar a estanqueidade das ligações das suas canalizações, em especial no que diz respeito às peças seladas. - Proteja, se aplicável, o tubo de drenagem periférica revestindo-o com geotêxtil. É importante realizar o enchimento da piscina em paralelo à terraplenagem de maneira que se equilíbrem as pressões e se evitem deformações na estrutura durante a operação. Aconselha-se seguir a técnica de terraplenagem por terços (1/3 de água e 1/3 de terraplenagem). Durante a terraplenagem, aconselha-se proceder por camadas sucessivas por todo o perímetro do tanque para não correr o risco de danificar a estrutura. - Coloque a proteção alveolar em PEHD (não incluída) em volta do tanque. A proteção alveolar deve, igualmente, continuar a laje e estender-se pelo exterior desta. - Para evitar a obstrução da drenagem, é necessário situar um feltro no terreno natural (não incluído) para reter a terra. - Instale a drenagem periférica sobre a proteção e ligue-a ao poço de descompressão (se for caso disso). Caso contrário, deixe a drenagem estendida sobre o terreno. - Em seguida, efetue a terraplenagem contra as paredes com brita compactada (calibre 10/30) que facilitará a drenagem. Esta terraplenagem deve ser realizada em simultâneo com o enchimento da piscina.

A terraplenagem com terra vegetal é proibida.

INFORMAÇÃO: A drenagem permite a evacuação contínua de água, ao pé da piscina e, portanto, limita as subidas de água por capilaridade para a parte superior da obra, onde interagem ar e terra e ocorrem os ataques de fungos ou a podridão (esquema abaixo). A ausência de drenagem origina subidas de água por capilaridade que podem ser importantes e permanentes, o que favorece os ataques na interação ar / água (esquema abaixo).

Em caso de um ataque verificado, e se não existir drenagem, a garantia não assumirá a deterioração.

POSICIONAMENTO DAS PEÇAS DE SELAGEM

ABCDE

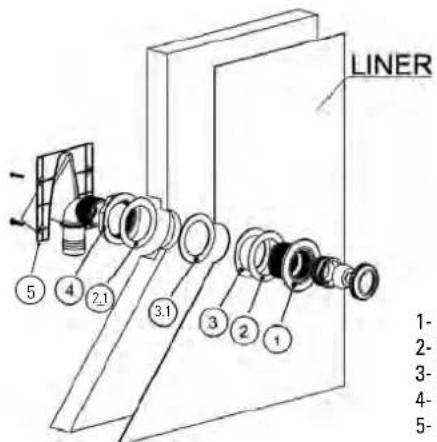

BOQUILHA DE IMPULSÃO

Encha a piscina de água até aprox. 4 cm por debaixo do bordo inferior do orifício da válvula.

Assinale o orifício com um marcador (A) e faça um corte em cruz no centro do orifício B) com a ajuda de um x-acto (LÂMINA) sem ultrapassar marca indicativa do orifício.

Por dentro da piscina, introduza, através do corte (C), a válvula de retorno (No 1) com um dos anéis de fricção (No 2) e uma das juntas (No 3).

Os pedaços do liner que sobressaírem pela parte externa da piscina deverão ser removidos com um corte limpo e rente.

A outra junta (No 3.1) é colocada a partir do exterior, dobrando-a e passando o painel para que quede em contacto com o liner e com o painel.

Coloque o outro anel de fricção (No 2.1) e apertar firmemente com a porca (No 4). Montar a mangueira de retorno que vai da tomada de saída do purificador até à válvula de retorno e sujeitá-la com a braçadeira. Importante: Antes de colocar a mangueira, introduza o embelezador. (No 5)

Assegure-se de que a válvula do depurador permanece na posição FECHADA (Closed).

Busque-nos no nosso canal do Youtube para o ajudar com a montagem.

LINER 1- 2- 3- 4- 5-

1- Corpo da boquilha
2- 2.1 Junta plana redonda
3-3.1 Junta
4- Porco do corpo da boquilha
5- Embelezador

Instale a filtração antes de efetuar os cortes do liner.

A 5 6 7

SKIMMER

MONTAGEM DO SKIMMER

Antes de instalar o skimmer na piscina deverá instalar o Conjunto comporta na boca do skimmer (No 5 Fig. 3)

Seguidamente, coloque a junta (No 6) e a Boca cónica (No 7), aparafusando as peças com 8 parafusos (No 8) DIN7982 5,5x25, como se indica na A.

FIXAÇÃO DO SKIMMER

Continue a encher a piscina até que alcance um nível de 4 cm por debaixo da marca indicativa do skimmer da madeira da piscina.

Recorte o liner com um x-acto (lâmina), seguindo a marca indicativa.

SKIMMER

PT

A

• Antes de começar, certifique-se de que a válvula do skimmer está bem posicionada.
• Marque com um marcador a posição dos parafusos de fixação sobre o liner.
• Coloque a segunda junta plana quadrada (5.1) e depois o flange (8) contra o liner, alinhando os orifícios com as marcas de localização dos parafusos.
• Fixe o flange (6) sobre o liner com os 18 parafusos a começar pela parte inferior (7). A pressão dos pontos de fixação sobre o liner deve ser constante (fixação em cruz)
• Aperte os parafusos ligeiramente no início da operação para verificar o correcto encaixe e, seguidamente, realize o aperto final, depois da ordem indicada no C
• Coloque a tampa decorativa No 9 pressionando-a e tendo o cuidado de situar as marcas de nível na posição adequada. (D)
• Rosque o conector canelado (13) previamente equipado com Tefão no corpo da boquilha, pelo lado exterior do tanque. (E)
• Corte o liner com um estilete pelo interior do skimmer.
• Nesse momento, deve instalar a filtração.

Busque-nos no nosso canal do Youtube para o ajudar com a montagem.

E

PT CONSELHOS DE MONTAGEM: • A filtração deverá ser situada a um mínimo de 3,50 m da piscina.

Os esquemas abaixo pretendem explicar o sentido de circulação da água. Consulte o manual incluído com o grupo de filtração para realizar a montagem. Nota: Encha o filtro com 2/3 de areia limpa e calibrada; apenas é fornecido um calibre, garante um bom funcionamento da filtração. (1) As cores e as ligações dos sistemas de filtração podem variar segundo os modelos. Consulte o manual específico.

A válvula multidirecional determina um sentido de circulação. As marcas "PUMP" "RETURN" "WASTE" estão gravadas nas entradas e nas saídas da válvula. A instalação de todos os sistemas elétricos deve cumprir a norma NF C15-100. Consulte com o fabricante qualquer alteração de um ou de vários componentes do sistema de filtração. A bomba de aspirado não deve ser situada por cima do nível da água porque corre o risco de se desativar.

Todas as uniões roscadas devem ser montadas com a fita estanque de Teflão incluída*, exceto as uniões com junta tórica. O Teflão deve enrolar-se no sentido contrário à rosca.

TERRAPLENAGEM: Termine de encher a piscina. O nível da água deverá estar entre o terço superior e a metade da boca do skimmer.

SAND FILTER

FILTRO DE ARENA

FILTRE À SABLE

SANDFILTER

FILTRO PER LA SABBIA

ZANDFILTER

FILTRO DE AREIA

É o mais antigo dos sistemas de filtração. A água filtrada passa através da areia (sílica calibrada) que retém todas as impurezas. Este tipo de filtro está equipado com uma válvula multidirecional que permite realizar facilmente o manuseio e a limpeza.

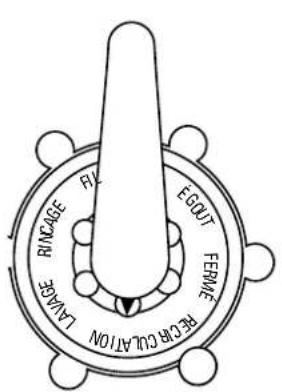

DIFERENTES POSIÇÕES DA VÁLVULA MULTIDIRECIONAL (4 ou 6)*: Quando forem realizadas alterações na posição da válvula multidirecional, a bomba deverá estar sempre detida, sem que se corra o risco de danificar gravemente o filtro e de que a garantia seja anulada.

1. POSIÇÃO FILTRAÇÃO (OU FILTER): Posição habitual da válvula que permite que a água procedente da bomba entre pela parte superior do filtro e circule através da areia, onde todas as suas impurezas são recolhidas. A água é recolhida na grelha do fundo e restituída à piscina. O manómetro localizado na parte superior do filtro permite controlar a pressão. No caso de a pressão aumentar 0,2 bares relativamente à pressão de colocação em serviço, será necessário limpar o filtro.

NC偏TUN RNGAGE LPGN7 FPGN3 R1039 1456 2800 3000

PT 6. POSIÇÃO RECIRCULAÇÃO / CIRCULAÇÃO **: Posição utilizada para que a água circule pela rede hidráulica sem passar pelo filtro. Esta possibilidade é utilizada para remexer a água se um produto deve ser adicionado na piscina ou se alguma operação deve ser efetuada no filtro, dado que nesse caso o filtro está isolado e a água procedente da bomba é expulsa diretamente.

* Alguns modelos são fornecidos com uma válvula de 4 vias (opções disponíveis: Filtração, Lavagem, Esvaziamento/Escoamento Fechado ou Hibernação).
** Estas posições dizem respeito exclusivamente à válvula de 6 vias.

R1 R2 EG F ER RE CR CULTATION 350 300 LAVAGE

O bordo é composto de 2 lâminas, uma interior e outra exterior. Consulte os planos (Ver página 42-47).

PREPARAÇÃO

• Antes de fixar o bordo, coloque todas as lâminas de prova, consultando o plano de instalação no final do manual, sem aparafusá-las, para poder distribuir uniformemente os jogos.
• Deixe que o bordo ultrapasse para o interior a fim de criar um «quebra-mar».

FIXAÇÃO

• É necessário furar previamente os bordos com uma broca para madeira de ∅ 4 mm para conseguir uma fixação firme e duradoura. Para a montagem, utilize os parafusos inox ∅ 4 x 60 mm que deverá aparafusar obliquamente (no caso dos exteriores) ao fundo das ranhuras.
• Quando tenha ajustado todos os bordos, continue com a nivelação dos blocos de madeira.

- Coloque as placas de madeira sob os bordos nos ângulos e fixe-as por meio dos 4 parafusos (4x40).

• No painel onde é colocado o skimmer, corte apenas a praia exterior com uma medida correspondente à distância entre as buchas (imagem 1). A portinhola deve ficar no ponto meio das consolas (imagem 2).
• Fixe a portinhola de acesso do skimmer com a dobradiça incluída.
• Para colocar a dobradiça, situe a portinhola contra a praia interior.

1

- Monte o corrimão superior (1) e inferior (7) introduzindo uma na outra (figura 25). Fixe os degraus (6) nos corrimãos com a ajuda dos parafusos (8), das arruelas (4) e das porcas (9).

• Coloque os tampões (10) nos corrimãos para evitar que a escada danifique a parede da piscina.
• Quando tenha montado a escada, coloque-a no bordo com o suporte do corrimão (5) como padrão.
• Fixe os suportes do corrimão (5) com a ajuda dos parafusos (3) e das arruelas (4) (figura 26)
• Insira os embelezadores (2).

IDENTIFICATION/IDENTIFICACIÓN/REPÉRE/KENNZEICHNUNG/IDENTIFICAZIONE/IDENTIFICA-TIE/IDENTIFICAÇÃO	DENOMINATION/DENOMINACIÓN/DÉSIGNATION/BEZEICHNUNG/DENOMINAZIONE/BENAMING/DENOMINAÇÃO/	CTD/QTÉ/ANZ/AANT/TD
1	Upper handrail•Pasamanos superior•Rampe supérieure•O-beres Geländer•Corrimano superiore•Bovenste trapleu-ning•Corrimão superior	2
2	Trimming•Embellecedor•Enjoliveur•Zierleiste•Copertura•-Sierlijsten•Embelezador	2
3	Screw ∅ 8x30 mm•Tornillo ∅ 8x30 mm•Vis ∅ 8x30 mm•Schraube ∅ 8 x 30 mm•Vite ∅ 8x30 mm•Schroef ∅ 8x30 mm•Parafuso ∅ 8x30 mm	4
4	Washer•Arandela•Rondelle•Unterlegscheibe•Rondel-la•Leertje•Arruela	10
5	Handrail support•Soporte pasamanos•Support de rampe•Auflage des Geländers•Supporto del corrimano•Trapleu-ningsteun •Suporte de corrimão	2
6	Steps•Escalones•Marches•Stufen•Gradini•Sporten•Degraus	3
7	Lower handrail•Pasamanos inferior•Rampe inférieure•Unteres Geländer•Corrimano inferiore•Onderste trapleuning•Corrimão inferior	2
8	Bolt ∅ 8x80 mm•Perno ∅ 8x30 mm•Boulon ∅ 8x80 mm•Bolzen ∅ 8 x 80 mm•Morsetto ∅ 8x80 mm•Bout ∅ 8x80 mm•Parafuso ∅ 8x80 mm	6
9	Nut•Tuerca•Ecrou•Mutter•Dado•Moer•Porca 6
10	Plug•Tapón•Tampon•Stöpsel•Tappo•Dop•Tampão 2

EN

!

O uso da filtração por sal pode causar a degradação da sua escada inoxidável e não será assumida pela garantia.

Não utilize a escada para outros fins distintos àqueles indicados neste manual. Peso máximo admitido: 150 kg.

PUTTING INTO SERVICE

PRINCIPIO DE FUNCIONAMIENTO:

TRATTAMENTO DELL'ACQUA

COLOCAÇÃO EM SERVIÇO

Durante o primeiro uso, é obrigatório realizar uma lavagem do filtro (consulte a manutenção do sistema de filtração). A filtração é um tratamento mecânico que permite limpar a água da piscina através da remoção das impurezas e das partículas contaminantes. O conjunto do circuito hidráulico e do grupo de depuração da água é um elemento essencial para o bom funcionamento do sistema de filtração. O sistema de filtração deve ser coerente: as dimensões do filtro devem ser proporcionais ao volume de água da piscina e ao desempenho da bomba. A filtração não é antibacteriana. Portanto, é obrigatório adicionar um produto (ou um sistema) de desinfeção da água.

TEMPO DE FILTRAÇÃO:

Durante a época de utilização do kit de piscina, o sistema de filtração deve ser colocado em funcionamento todos os dias, durante o tempo suficiente para garantir uma renovação completa do volume de água. Em teoria, deve realizar-se o seguinte cálculo:

(T. da água / 2) = número de horas de filtração

Amiúde, a prática resulta em filtrar 4 horas antes e 4 depois do zénite.

Desaconselha-se o funcionamento intermitente (paragem e arranque a cada hora) porque não se renovará todo o volume de água.

PRINCÍPIO DE FUNCIONAMENTO:

O skimmer aspira a água da piscina (este elemento, e especialmente os cestos que recolhem as folhas e outras impurezas grandes, devem estar muito limpos).

A água é então dirigida através das tubagens para chegar a uma bomba com pré-filtro * (aí, um outro cesto filtra as impurezas médias, pelo qual a sua limpeza é essencial para um bom funcionamento). A bomba propulsa a água para um filtro que retém todas as impurezas em suspensão graças ao seu material filtrante. Este filtro é de areia. A

TEMPERATURA DA ÁGUA DURAÇÃO DA FILTRAÇÃO PARA UM DIA
15 a 18°C 8 horas
19 a 21°C 10 horas
22 a 25°C 12 horas
26 a 28°C 14 horas
28 a 30°C 19 horas
+ de 30°C 24 horas

água já filtrada volta à piscina. Este conjunto pode ser manuseado, programado e protegido por meio de uma unidade elétrica (opcional). A água da piscina deve ser submetida a um tratamento físico e químico para manter a sua transparência e para garantir um banho completamente seguro. Não se aconselha encher a piscina com água de poço, a fim de evitar todos os riscos de reação química e de coração da água.

DEVE CERTIFICAR-SE SEMPRE DE QUE:

1. O nível de água é o correto: isto é, levemente por cima da metade do skimmer.
2. Os cestos do skimmer e do pré-filtro da bomba estão limpos.
3. O circuito hidráulico está controlado e as posições das válvulas verificadas.
4. A filtração pode ser colocada em funcionamento e a pressão controlada com o manómetro (em função do tipo e da posição do local técnico relativamente à piscina).

PROIBIDO ACEDER À PISCINA NO CASO DE O SISTEMA DE FILTRAÇÃO ESTAR DETERIORADO * Conforme modelo

MANUTENÇÃO DO SISTEMA DE FILTRAÇÃO

LIMPEZA DO FILTRO

Quando a pressão aumentar 0,2 bares relativamente à pressão de colocação em serviço, será necessário efetuar uma limpeza como explicado em seguida. Certifique-se de que foi instalado corretamente o tubo de esvaziamento (não incluído) no coletor da válvula multidirecional, de forma que permita a evacuação de água quando a areia ou o filtro forem lavados.

1. Detenha a filtração.
2. Coloque a válvula multidirecional na posição LAVAGEM.
3. Coloque em funcionamento a filtração e deixe que funcione durante 2 a 3 minutos.
4. Detenha novamente a filtração, coloque a válvula multidirecional em posição ENXAGUAMENTO e coloque novamente em funcionamento a filtração durante 30 segundos.
5. Detenha a filtração e coloque a válvula multidirecional em posição FILTRAÇÃO.
6. Coloque novamente em funcionamento a filtração e verifique que a pressão é a correta.

LIMPEZA DO tanque

Com um limpa-fundos manual

1. Ligue o tubo ao limpa-fundos.
2. Introduza o limpa-fundos na água.
3. Preencha o tubo com água situando-o perante uma boquilha de impulsão.
4. Coloque o outro extremo na tomada limpa-fundos.
5. Deve passar o limpa-fundos lentamente (para evitar que a poeira se levante) e sem retirá-lo da água, para evitar que a bomba se desative.
6. Quando tenha concluído a limpeza, limpe o filtro antes de colocá-lo na sua posição habitual.

RECOMENDAÇÕES:

• É obrigatório verificar que os orifícios de aspiração não estão obstruídos.
• É obrigatório deter a filtração durante as operações de manutenção do sistema de filtração.
• Verifique periodicamente o nível de lubrificação do filtro.
  A manutenção e a hibernação do filtro de areia precisam de evacuações de água. É imprescindível prever as evacuações para a instalação do grupo de filtração.

TRATAMENTO DA ÁGUA

Seja qual for o sistema de filtração utilizado, é necessário tratar quimicamente a água da piscina para destruir as bactérias e os micro-organismos e para evitar o crescimento de algas. Podem ser utilizados vários produtos de esterilização, como o cloro, o bromo, o oxigénio, etc.

Solicite assessoramento a um vendedor de produtos de tratamento para piscinas para tomar uma decisão. Em primeiro lugar, deve ser verificado o nível de pH por meio de um equipamento de análise. Lembre a que os frascos de teste têm uma validade de apenas um ano. O nível ideal está entre 7,2 e 7,4 quanto ao pH, e em 1,5 quanto ao CLORO. Retifique este nível mediante corretores de pH (aumentadores e minoradores). A quantidade de produtos é proporcional à cubicagem da sua piscina. Para o tratamento do tanque, consulte as indicações que constam do produto que escolhesse para a piscina. pH (potencial de hidrogénio): é obrigatório manter sempre o pH da água entre 7,2 e 7,4 porque por baixo desses valores a água torna-se corrosiva (devido à sua acidez) e deteriora rapidamente as peças metálicas da piscina. Por cima desses valores, a água é básica e reduz em grande medida a ação do tratamento.

Nunca introduza pastilhas de cloro diretamente no tanque. O liner «queimar-se-ia».

INFORMAÇÃO DE SEGURANÇA

Antes de instalar e de utilizar a piscina, leia atentamente a informação incluída neste manual, assimile-a e cumpra-a. Os anúncios, as instruções e as ordens de segurança dizem respeito a alguns dos riscos mais habituais relativos ao lazer na água, mas não cobrem a totalidade dos riscos e perigos que podem surgir. Seja prudente e tenha senso crítico e senso comum quando praticar atividades aquáticas. Guarde esta informação para ulteriores consultas.

Quando a piscina atingir o final da sua vida útil, deverá ser desmontada e os distintos materiais (plástico e aço) segregados e transportados para o Ecoponto especificado pelas autoridades locais.

Segurança de quem não sabem nadar:

Sempre é necessária a vigilância atenta, ativa e contínua por parte de um adulto responsável sobre as crianças que não sabem nadar ou que não o fazem bem (tenha em conta que o risco de afogamento mais elevado é o que atinge as crianças de menos de cinco anos).

• Tente que um adulto responsável vigile a piscina sempre que é utilizada.
• É conveniente que as crianças que não sabem nadar ou que não o fazem bem contem com equipamentos de proteção individual quando utilizem a piscina.
• Quando a piscina não seja utilizada ou se encontre sem vigilância, deve retirar todos os brinquedos dela a fim de evitar que as crianças se aproximem dela.

Dispositivos de segurança

• É recomendável instalar uma barreira (e, se for caso disso, instalar elementos de segurança em portas e janelas) a fim de evitar qualquer acesso não autorizado à piscina.
• As barreiras, as coberturas, os alarmes para piscinas ou os dispositivos de segurança análogos, são úteis, mas não substituem a vigilância contínua por parte de um adulto responsável.

Equipamento de segurança

• É recomendado dispor de material de salvamento (uma boia, por exemplo) perto da piscina.
• Tenha um telefone em perfeito estado e uma listagem de números de emergências perto da piscina.

Uso seguro da piscina

• Encoraje todos os usuários, especialmente as crianças, a aprender a nadar.
• Aprenda técnicas de salvamento (reanimação cardiopulmonar) e atualize periodicamente os seus conhecimentos. Isto pode salvar uma vida numa emergência.
• Explique aos usuários da piscina – também às crianças – o procedimento que devem seguir em caso de urgência.
• Nunca mergulhe em piscinas pouco profundas, dado que pode sofrer lesões graves ou mortais.
  – Não utilize a piscina após ter ingerido álcool ou medicamentos suscetíveis de reduzir a sua capacidade de o fazer em condições de segurança total.
• Se a piscina estiver tapada por uma cobertura, deverá retirá-la completamente da superfície da água antes de entrar.
  – Trate a água da sua piscina e estabeleça boas práticas de higiene para proteger os usuários de doenças relacionadas com a água. Consulte como tratar a água no manual de instruções.
• Mantenha fora do alcance das crianças os produtos químicos (produtos de tratamento da água, de limpeza ou de desinfeção, por exemplo).
• É obrigatório colocar os pictogramas incluídos numa posição visível a menos de 2 m da piscina.
• Coloque as escadas móveis sobre uma superfície horizontal.

ATENÇÃO:

Qualquer aparelho eléctrico alimentado com 220 V, deve estra situado pelo menos a 3,50 m do borde da piscina. O aparelho deve ser ligado a uma tomada de corrente alterna, com ligação à terra, protegida com um interruptor diferencial (RCD) com uma corrente de funcionamento residual que não exceda os 30 mA.

Leia atentamente estas instruções, e guardeas para futuras consultas.

EM CASO DE PROBLEMA...¡CONSULTAR-NOS!

CONSULTA:

web: www.service-gre.com

- Ponha a funcionar o sistema de filtração uma vez por dia para assegurar um renovamento completo do volume de água, e sempre que não se estiver a utilizar a piscina para o banho. (Ver o manual do depurador).

• Verifique o nível de bloqueio dos filtros regularmente no Verão, quando o kit de piscina estiver a ser utilizado.
• Verifique o estado dos parafusos, porcas e anilhas (para detectar possíveis vestígios de oxidação).
• O nível de água da piscina deve manter-se sempre como mínimo a 15 cm do borde superior.
• Nunca esvazie completamente a piscina. Um baixo nível de água poderia danificar seriamente a piscina.
• Não respeitar as instruções de manutenção pode por gravemente em perigo a saúde, especialmente a das crianças.
• A utilização de um kit de piscina implica o respeito pelas normas de segurança descritas no guia de manutenção e de utilização.
• Nunca deixe um kit de piscina vazio no chão e no exterior.
• Limpe regularmente o Liner P.V.C. e a linha do nível de água, com produtos não abrasivos. Limpar periodicamente a dobra de união do fundo com o lateral do liner já que é uma zona onde se acumula a sujidade. Se acidentalmente houver um pequeno furo no liner, pode-se arranjar com os nossos remendos AR202 ou V12.
• As cobertas de verão (isotérmicas) protegem a piscina dos insectos, do pó, das folhas, etc. e evitam baixar a temperatura da água. Coloque-a sempre com as bolhas em contacto com a água.

INVERNO:

1- Limpar o fundo e as paredes do liner com um produto não abrasivo.

2- Tratar a água com um produto químico para o Inverno. Recomenda-se o uso de INVERNADOR LÍQUIDO no lugar de bóias com produto sólido para evitar descolorações no liner.

3- Deixar a piscina cheia de água, tendo em conta o seguinte:

a) Para piscinas com skimmer e válvula de retorno, o nível da água deve estar 5 cm por baixo do skimmer; fechar a válvula de retorno com a tampa de rosca que vai junto com o depurador.
b) Para piscinas com válvulas de admissão e retorno, o nível da água deve de estar a 20 cm do borde superior da piscina; fechar as válvulas com o sistema de rosca de que estão dotadas.

4- Desmontar as mangueiras. Não desmontar o skimmer nem as válvulas.

5- Proteger a piscina com uma coberta de Inverno, colocando um elemento flutuante entre a piscina e a água para a proteger do frio.

6- Desmontar o depurador da piscina. Limpar, despejar a areia ou tirar o cartucho, secar e guardar num lugar coberto e sem humidade.

7- Acessórios: tirar todos os acessórios (escada, alarme, foco, vara,...), limpar com água doce e guardar.

PARA UTILIZAR DE NOVO: Tirar a coberta de Inverno, instalar o depurador, despejar pelo menos 1/3 da água e realizar uma cloragem de choque. Pôr o depurador em funcionamento pelo menos durante 8 horas sem interrupção.

MEIOS QUÍMICOS:

Leia com atenção as instruções do fabricante do produto químico. ATENÇÃO: Guarde os produtos químicos num local limpo, seco e fora do alcance das crianças. Importante: Todos os produtos utilizados devem ser compatíveis com o liner de P.V.C.

• Primeiro enchimento: Analisar o pH e o Cloro (Cl) da água e ajustar aos níveis óptimos: pH: 7,2 - 7,6 ; Cloro: 0,5 - 2 ppm.
• Cloragem de choque: Consiste em aumentar o nível de cloro até 20 ppm aprox. para eliminar as bactérias e as algas. Só se deve realizar se a água da piscina vier de rios, tanques,... ou quando levar muito tempo sem tratamento.
• Controlos: Revisar pelos menos uma vez por semana os níveis de pH e de Cloro. (Utilize um analisador de Cloro e de pH). Também deverá acrescentar algicida para evitar a formação de algas. Nunca tome banho antes de se ter estabilizado o nível de cloro. Utilize sempre um dosificador flutuante para a dissolução do produto químico (comprimidos). A dosagem dos produtos químicos faz-se em função do volume de água da piscina, da frequência dos banhos, das condições climáticas, da temperatura da água e da situação. Mexer sempre a água e esperar a dissolução de um produto químico antes de pôr outro. Espere más ou menos 12 h. entre cada ajustamento de pH, de Cloro, ou de anti algas com o sistema de filtração em funcionamento.

MEIOS MECÂNICOS:

Verificar se a junção à piscina do depurador, do skimmer, das válvulas e das mangueiras é correcta. Tenha em conta que quanto mais alta for a temperatura da água mais necessitará tempo de filtração. Tempo filtração teórico = Volume de água / caudal do sistema de filtração (em geral 8 h/dia com uma temperatura de água de 21º C), (Ideal: 2 h pela manhã - 4 h ao meio dia - 2 h pela tarde).

LIMPA FUNDOS POR ASPIRAÇÃO (MANUAL OU AUTOMÁTICO):

Só para piscinas com skimmer. Ligar um extremo da mangueira do limpa fundos à varredora e submergi-lo na água para se encher a mangueira. Ligar o outro extremo da mangueira à Tampa de Aspiração (TA) e colocá-lo em cima do cesto do skimmer. Pôr em funcionamento o depurador na posição FILTER e começar a limpar o fundo. Especial atenção nas zonas com dobras aonde se acumule a sujidade.

LIMPA FUNDOS TIPO VENTURY:

Acoplar uma mangueira de jardim à cabeça do limpa fundos e introduzi-lo na piscina. Abrir a torneira a uma pressão normal, para a água fluir contra o fundo da piscina, produzindo uma corrente ascendente que deposita a sujidade no filtro do limpa fundos.

EFEITOS CAUSAS SOLUÇÕES
Agua turva esverdeada • Filtro sujo	pH incorretoFormação de algas	Lavagem do filtroReajusteTratamento de choque
A bomba não arranca • Disjuntor saltado	Fusível queimadoTurbina bloqueada	Ligá-lo novamenteSubstitui-loVerificar que o ventilador detrás do motor gira
A bomba roda mas não descarga	Válvulas de aspiração fechadasO skimmer aspirarPré-filtro cheioTomada de ar na coberturaTurbina defeituosa	Abri-las novamenteRetificar o nível de águaLimpá-loVerificar a junta e substituir a cobertura pré-filtroSubstituir a turbina
O skimmer não aspira • Cesto cheio	Válvula mal fechadaNível de água demasiado baixo	Esvaziá-loAbri-laReajustá-lo
Água suja retornada à piscina • Filtro obstruído • Lavá-lo, enxaguá-lo
Pressão do manómetro demasiado alta	Lavagem do filtro mal realizadaVálvula de saída cerrada	Repeti-loAbrir a válvula, controlar o estado da areia (substitui-la a cada 3 ou 4 anos)
O limpa-fundos não aspira ou aspira pouco	Pré-filtro obstruídoVálvula correspondente fechadaTubo gasto ou perfuradoAr nos tubosOutras válvulas abertasFiltro sujo	Limpá-loAbri-laSubstitui-loPurgar e esperar a que carregueFechá-lasLimpá-lo
Marcas de corrosão • pH muito baixo •	Aumentar o pH a 7,2-7,4
Areia no tanque • Grelha quebrada	Manuseio da válvula multidirecional com a bomba em funcionamentoFiltração ligada ao contrário. Na montagem, as tubagens foram invertidas.	Substitua a grelhaSubstitua a válvula multidirecionalLigue a filtração corretamente

SERVICIOS TÉCNICOS

Os serviços técnicos são responsáveis pela instalação de piscinas, a venda de peças de reposição e acessórios e manutenção do filtros do tratamento do aguas.

NORTE - ANAJO PISCINAS - FONTE DO ORELHUDO - CERNACHE - COIMBRA - TEL. [phone]

CENTRO - ODIVELAS - PISCINAS DO ATLANTICO LDA - COMANDANTE SACADURA CABRAL 30, 2620 - 287 RAMADA - LISBOA - TEL. [phone]

SUL - PISCINAS 2000 - SITIO DO CALEFORMOSO - BLOCO ZACARIAS - LOULE - TEL. [phone]

Gre®

DISTRIBUIDO POR

MANUFACTURAS GRE S.A. | ARITZ BIDEA 57, BELAKO INDUSTRIALDEA | 48100 MUNGIA (VIZCAYA) ESPAÑA

| N° REG. IND.: 48-06762

FABRICADO EN EUROPA
