Tipo de produto	Caixa de som sem fio (Sound Tower)
Marca	Samsung
Modelo	MX-ST90B
Dimensões (L x A x P)	424 x 861 x 383 mm
Peso	24,5 kg
Alimentação	Cabo de alimentação CA, 150 W (consumo total), espera 2,0 W
Potência de saída nominal	1700 W
Conectividade sem fio	Bluetooth 5.0 (estimativa), alcance < 10 m, multiconectar até 2 dispositivos
Portas	2x USB (USB1 5V/2,1A, USB2 5V/0,5A), 2x AUX (3,5 mm e RCA), 2x Microfone (jack 6,35 mm), Saída Group Play
Vedação	IPX5 (proteção contra jatos d'água) quando as tampas estão fechadas e o cabo de alimentação corretamente conectado
Funções principais	Group Play (com fio/sem fio até 10 caixas), modo estéreo, efeitos DJ, iluminação LED, aplicativo Samsung Sound Tower, entrada para microfone, carregamento USB
Modos de som	Party, Standard, HipHop, EDM, Rock, Latin, House, Reggae
Efeitos DJ	Noise, Filter, Crush, Chorus, WahWah (ajustáveis de -15 a +15)
Reprodução USB	Formatos MP3, WMA, AAC, WAV, FLAC; até 999 arquivos e 256 pastas; FAT/FAT32
Microfone	2 entradas jack 6,35 mm com controles independentes de volume e eco
Controle remoto	Infravermelho, pilhas AAA incluídas, funções: volume, fonte, modos de som, efeitos DJ, tempo, repetição, mudo
Aplicativo móvel	Samsung Sound Tower (iOS 11+ / Android 8+) – controle de EQ, efeitos DJ, iluminação, volume, fonte
Segurança	Não expor à água sob pressão, não desmontar, desconectar durante tempestade, usar tomada facilmente acessível
Manutenção e limpeza	Limpar com pano macio e seco; não usar produtos químicos ou líquidos
Peças fornecidas	Controle remoto, pilhas AAA (2), cabo de alimentação
Reparabilidade	Nenhuma peça reparável pelo usuário; contatar o serviço pós-venda Samsung

Perguntas frequentes - MXST90B SAMSUNG

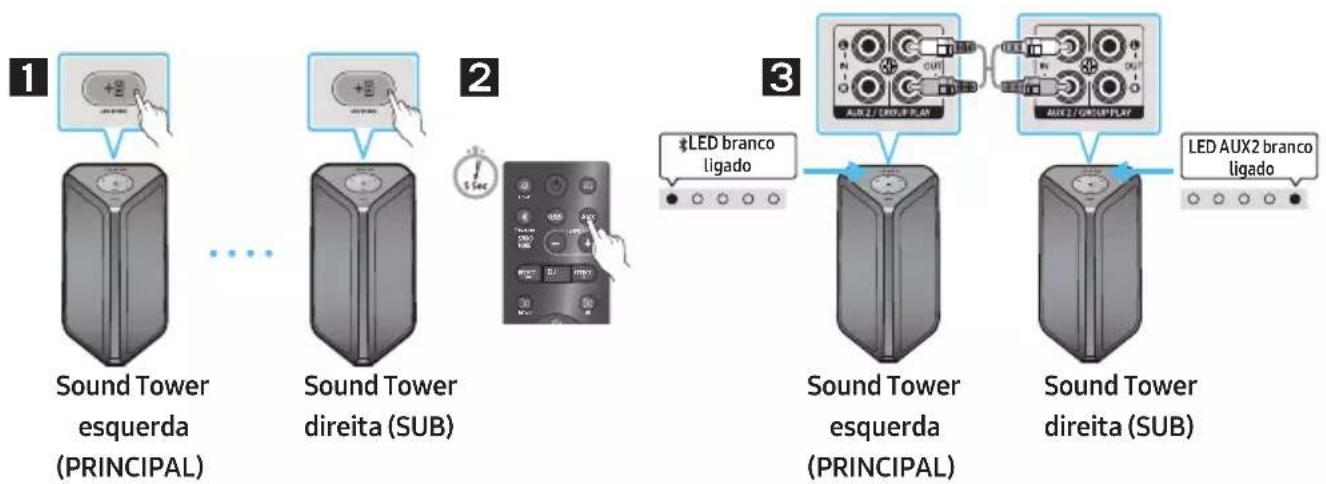

Como conectar duas caixas Sound Tower em modo estéreo?

Para usar o modo estéreo, você deve ter duas caixas do mesmo modelo. Pressione o botão ADD STEREO em ambas as caixas. A conexão é feita automaticamente: a caixa principal (MAIN) reproduzirá o canal esquerdo e a segunda (SUB) o canal direito. Certifique-se de que a fonte Bluetooth está ativada na caixa MAIN.

O que fazer se minha Sound Tower não ligar?

Desconecte o cabo de alimentação, aguarde alguns segundos, reconecte-o e pressione o botão POWER. Se o problema persistir, verifique a tomada. O controle remoto ou o aplicativo não podem ligar a caixa se ela estiver desligada.

Como conectar meu telefone via Bluetooth?

Pressione o botão PAIRING na parte traseira da caixa ou mantenha pressionado o botão PAIRING do controle remoto por 5 segundos. No seu telefone, selecione [AV] MX-ST9B Series na lista Bluetooth. O LED pisca em azul e fica fixo quando a conexão é estabelecida.

O que significa o LED piscando em rosa?

Uma luz rosa piscando geralmente indica um erro de conexão, por exemplo, no modo Group Play ou estéreo. Nesse caso, repita o procedimento de pareamento ou desligue e ligue as caixas.

Posso usar um microfone com esta caixa?

Sim, dois microfones dinâmicos (não fornecidos) podem ser conectados nas entradas MIC1 e MIC2 na parte traseira. Use os botões VOL e ECHO para ajustar o volume e o efeito de eco. O som do microfone é reproduzido apenas na caixa à qual está conectado no modo Group Play ou estéreo.

Como atualizar o firmware da Sound Tower?

Baixe a atualização do site da Samsung em um pendrive formatado em FAT/FAT32. Conecte o pendrive na porta USB2 e ligue a caixa. A atualização inicia automaticamente. Não desconecte a alimentação durante a atualização.

Quais formatos de áudio são suportados via USB?

Os formatos suportados são MP3, WMA (exceto WMA Pro), AAC, WAV e FLAC. O pendrive deve estar formatado em FAT ou FAT32. São reconhecidos até 999 arquivos e 256 pastas.

Como usar o efeito DJ?

Pressione a tecla DJ do controle remoto para percorrer os efeitos: Noise, Filter, Crush, Chorus, WahWah. Use as teclas EFFECT + ou - para ajustar a intensidade do efeito de -15 a +15. O efeito pode ser desativado selecionando OFF.

A caixa é resistente à água?

A caixa possui classificação IPX5, o que significa que resiste a jatos d'água. Para garantir a vedação, certifique-se de que todas as tampas (conectores e tomada de alimentação) estejam bem fechadas. Não use em chuveiro ou sob água pressurizada. A resistência não é garantida quando a tomada está conectada sem a tampa fechada.

Como redefinir a caixa em caso de mau funcionamento?

Desconecte o cabo de alimentação, aguarde cerca de 30 segundos, reconecte-o e ligue a caixa. Para uma redefinição mais completa, desligue o aparelho, mantenha pressionada a tecla ▶ (Play) na caixa por 5 segundos enquanto a liga novamente – isso restaura as configurações de som padrão.

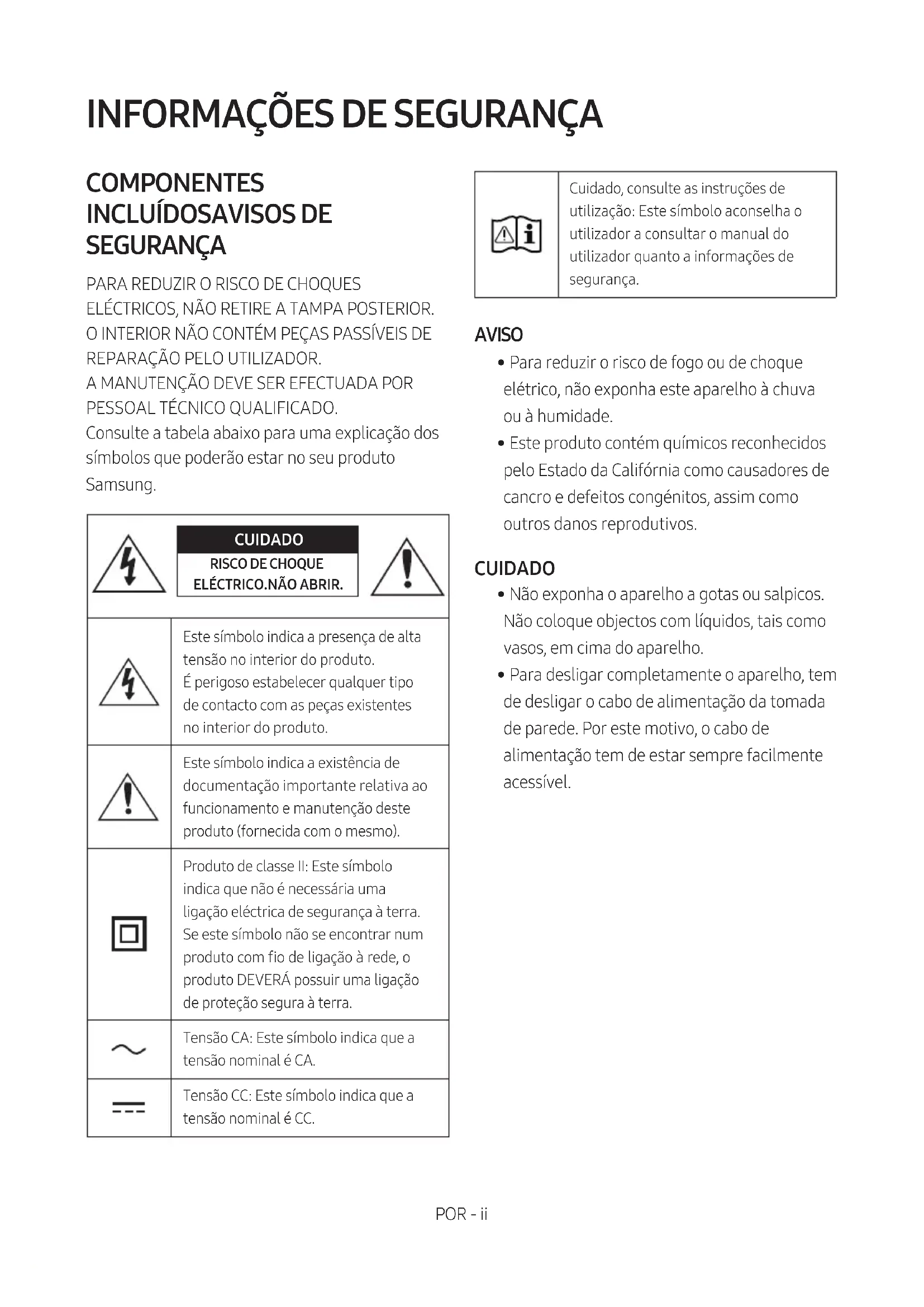

MANUAL DE UTILIZADOR MXST90B SAMSUNG

PARA REDUZIR O RISCO DE CHOQUES ELÉCTRICOS, NÃO RETIRE A TAMPA POSTERIOR. O INTERIOR NÃO CONTÉM PEÇAS PASSÍVEIS DE REPARAÇÃO PELO UTILIZADOR. A MANUTENÇÃO DEVE SER EFECTUADA POR PESSOAL TÉCNICO QUALIFICADO.

Consulte a tabela abaixo para uma explicação dos símbolos que poderão estar no seu produto Samsung.

	CUIDADORISCO DE CHOQUEELÉCTRICO.NÃO ABRIR.
	Este símbolo indica a presença de alta tensão no interior do produto.É perigoso estabelecer qualquer tipo de contacto com as peças existentes no interior do produto.
	Este símbolo indica a existência de documentação importante relativa ao funcionamento e manutenção deste produto (fornecida com o mesmo).
	Produto de classe II: Este símbolo indica que não é necessária uma ligação eléctrica de segurança à terra.Se este símbolo não se encontrar num produto com fio de ligação à rede, o produto DEVERÁ possuir uma ligação de proteção segura à terra.
	~	Tensão CA: Este símbolo indica que a tensão nominal é CA.
	---	Tensão CC: Este símbolo indica que a tensão nominal é CC.

Cuidado, consulte as instruções de utilização: Este símbolo aconselha o utilizador a consultar o manual do utilizador quanto a informações de segurança.

AVISO

• Para reduzir o risco de fogo ou de choque elétrico, não exponha este aparelho à chuva ou à humidade.
• Este produto contém químicos reconhecidos pelo Estado da Califórnia como causadores de cancro e defeitos congénitos, assim como outros danos reprodutivos.

CUIDADO

• Não exponha o aparelho a gotas ou salpicos. Não coloque objectos com líquidos, tais como vasos, em cima do aparelho.
• Para desligar completamente o aparelho, tem de desligar o cabo de alimentação da tomada de parede. Por este motivo, o cabo de alimentação tem de estar sempre facilmente acessível.

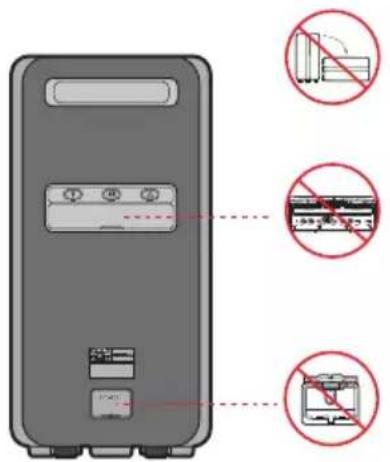

Para evitar a deterioração da resistência à água

Verifique o seguinte e utilize a unidade corretamente.

- Esta unidade não tem um design resistente à pressão da água. Utilizar a unidade num local onde se verifique uma pressão da água alta, como no duche, poderá provocar uma avaria.

- Não deite água a alta temperatura ou sopre água quente diretamente sobre a unidade através de um secador de cabelo ou outro aparelho. Também nunca deverá utilizar a unidade num local sujeito a altas temperaturas, como uma sauna ou próxima de uma fonte de calor.

- Z zaślepką należy obchodzić się ostrożnie. Ostona portu i ostona wejścia AC odgrywają bardzo ważną rolę w zachowaniu wodoodporności urządzenia. Quando utilizar a unidade, certifique-se de que a tampa está completamente fechada. Quando fechar a tampa, tenha o cuidado de não permitir objetos estranhos no seu interior. Se a tampa não estiver completamente fechada, a resistência à água poderá deteriorar-se e provocar uma avaria na unidade como resultado da entrada de água.

- Para assegurar a resistência à água, não deve colocar o produto na água.

- A certificação IPX5 não pode ser cumprida quando a entrada JACK está ligada.

- Ligado à energia elétrica, a certificação IPX5 pode ser cumprida quando o cabo de alimentação passa pela entrada de alimentação com cobertura e a cobertura está completamente fechada, caso contrário, a certificação não pode ser cumprida.

1. Certifique-se de que a fonte de alimentação CA da sua residência está em conformidade com os requisitos elétricos indicados no autocolante de características na parte inferior do produto. Instale o produto na horizontal, sobre uma base adequada (móvel), com espaço suficiente para permitir a ventilação 7\~10 cm. Certifique-se de que os orifícios de ventilação não estão tapados. Não coloque a unidade sobre amplificadores ou sobre outro tipo de equipamento que possa aquecer. Esta unidade foi concebida para uma utilização contínua. Para desligar completamente a unidade, desligue a ficha CA da tomada de parede. Desligue a unidade quando não tencionar utilizá-la durante muito tempo.
2. Durante trovoadas, desligue a ficha de corrente da rede eléctrica. Os picos de tensão durante uma trovoada podem danificar a unidade.
3. Não exponha a unidade à luz solar directa nem a outras fontes de calor. A unidade poderá sobreaquecer e ficar danificada.
4. Proteja o produto da humidade (por exemplo, vasos) e de calor (por exemplo, uma lareira) ou de equipamento que crie campos magnéticos ou eléctricos fortes. Desligue o cabo de alimentação da tomada eléctrica se a unidade não funcionar correctamente. O produto não se destina a utilização industrial. Utilize este produto apenas para fins pessoais. Pode ocorrer condensação se o produto ou o disco tiverem sido arm zenados em temperaturas baixas. Se transportar a unidade no Inverno, aguarde aproximadamente 2 horas para que a unidade fique à temper tura ambiente, antes de utilizar.

SOBRE ESTE MANUAL

O manual de utilizador contém duas partes: este MANUAL DO UTILIZADOR em papel simples e um MANUAL COMPLETO detalhado que pode transferir.

Consulte este manual para obter instruções de segurança, informações sobre a instalação do produto, sobre os componentes e sobre as ligações, bem como as especificações do produto.

Pode analisar o código QR para aceder ao MANUAL COMPLETO no centro de assistência ao cliente online da Samsung. Para poder visualizar o manual no seu computador ou dispositivo móvel, transfira o manual em formato de documento a partir do website da Samsung.

A conceção e as especificações estão sujeitas a alteração sem aviso prévio.

CONTEÚDOS

01 Verificação dos Componentes 2

Inserção de Pilhas antes de usar o Controlo Remoto (pilhas AAA X 2) ____ 4

02 Resumo do produto 5

Painel Superior do Sound Tower 5

Painel Traseiro do Sound Tower 6

03 Conectar o Sound Tower 8

Conectar a Energia Elétrica ____ 8

Ligar o Modo Group Play 9

04 aConexão de um dispositivo externo 16

Ligar um dispositivo externo através de um cabo de áudio analógico ____ 16

Conectar um dispositivo móvel via Bluetooth ____ 17

Ligar um televisor Samsung via Bluetooth 20

05 Conectar um dispositivo de armazenamento USB 22

Atualização de software 23

Ligar um microfone opcional ____ 24

06 Usar o controlo remoto 25

Como usar o controlo remoto ____ 25

Como usar o Modo de Som ____ 28

Como usar o Efeito DJ 29

07 Usar a app Samsung Sound Tower 30

Instale a APP Samsung Sound Tower ____ 30

Utilizar a aplicação Samsung Sound Tower 30

O que pode fazer com a aplicação Samsung Sound Tower: ____ 31

08 Resolução de problemas 32

09 Licenças 35

10 Aviso de Licença de Open Source 36

11 Nota Importante sobre o Serviço 36

12 Especificações e Guia 37

Especificações ____ 37

01 VERIFICAÇÃO DOS COMPONENTES

Unidade Principal do Sound Tower Controlo Remoto /

Cabo de Alimentação

Pilhas (pilhas AAA X 2)

• Para obter mais informações sobre a fonte de alimentação e o consumo de energia, consulte a etiqueta anexada ao produto. (Etiqueta: Parte traseira da Unidade Principal do Sound Tower)
• Para adquirir componentes adicionais ou cabos opcionais, entre em contacto com o centro de assistência técnica ou o atendimento ao cliente da Samsung.

Transportar o sistema

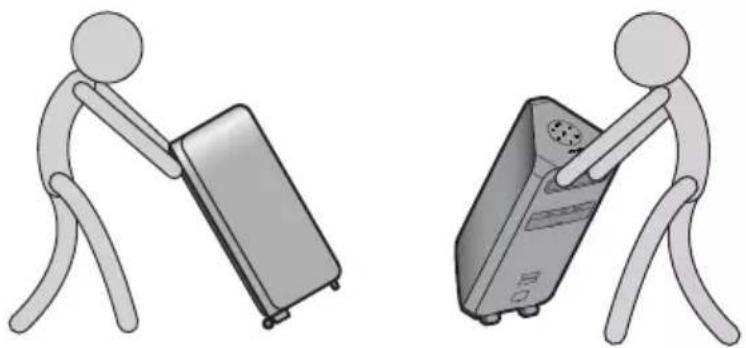

Quando mover o produto, para evitar lesões pessoais e/ou danos materiais e assegurar a resistência à água, consulte as ilustrações que se seguem.

1. Quando mover o produto, não o arraste ou levante do chão sem posicionar as rodas para fora.

1. Não levante o conjunto para evitar que este provoque lesões nos pés.

1. Para mover o conjunto, execute os seguintes passos.

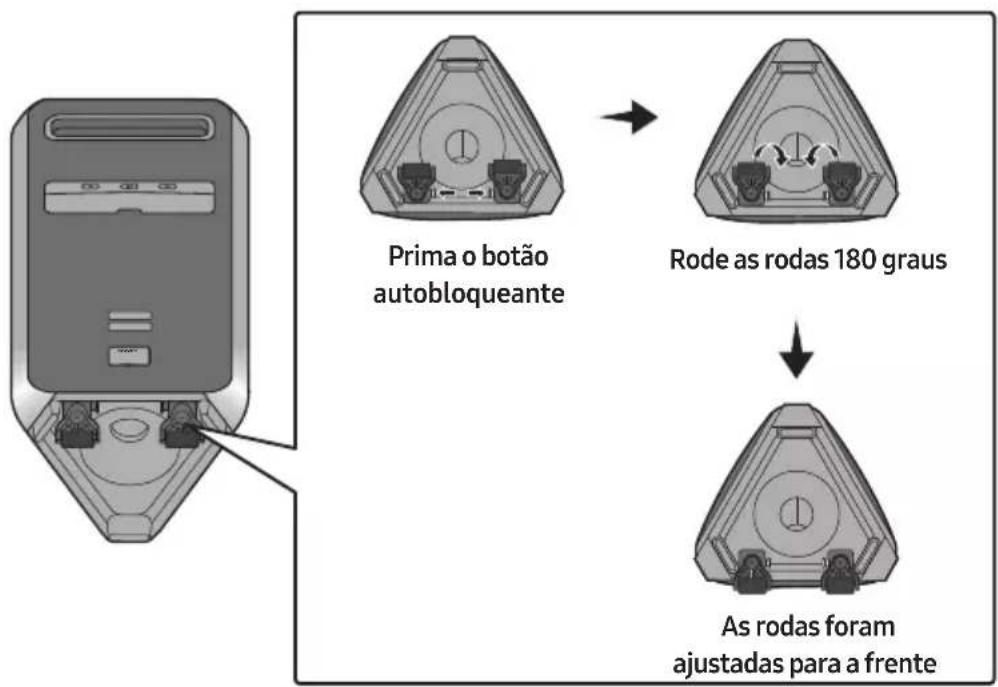

- Prima o botão de autobloqueante das rodas, respetivamente, para virar as duas rodas para fora do conjunto. Quando ouvir um estalido, significa que as rodas estão na posição correta.

Prima o botão autobloqueante Rode as rodas 180 graus As rodas foram ajustadas para a frente

- Utilize as duas mãos para agarrar a pega na parte traseira do conjunto e mova-o utilizando as rodas, conforme ilustrado abaixo.

Tenha cuidado ao mover a Sound Tower numa superfície irregular para evitar lesões ou danos na unidade ou no ambiente à sua volta.

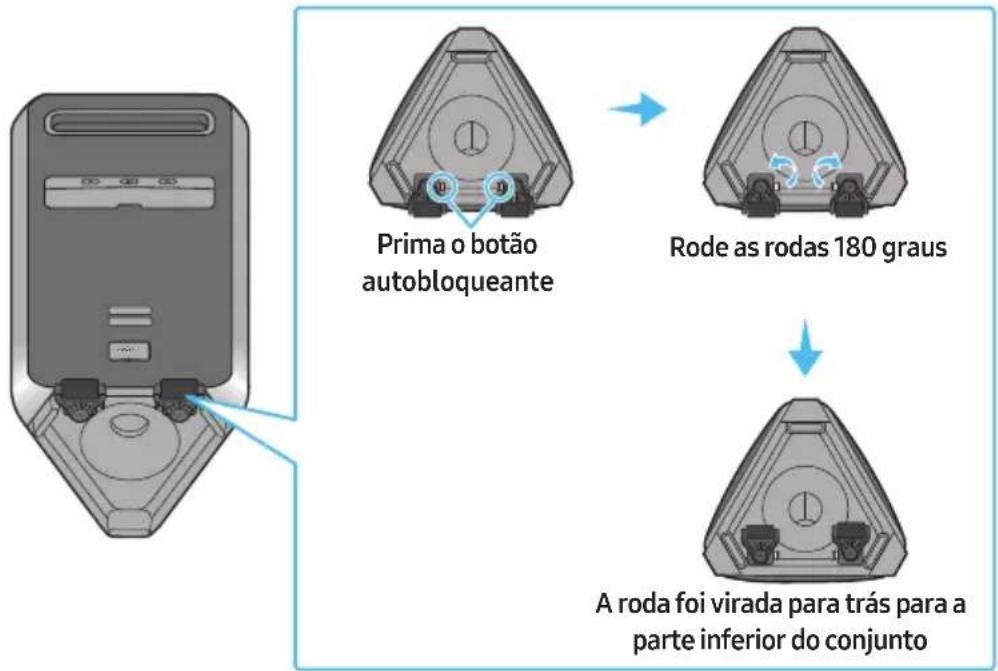

- Depois de mover o conjunto, prima o botão de autobloqueante das duas rodas, respetivamente, para virar as rodas para a parte inferior do conjunto. Quando ouvir um estalido, significa que as rodas estão na posição correta.

Prima o botão autobloqueante Rode as rodas 180 graus A roda foi virada para trás para a parte inferior do conjunto

1. Para assegurar a manutenção da resistência à água, o produto não deve ser derrubado.

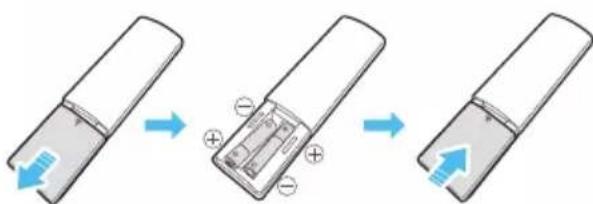

Inserção de Pilhas antes de usar o Controlo Remoto (pilhas AAA X 2)

Deslize a tampa do compartimento das pilhas na direção da seta até que fique completamente removida. Insira 2 pilhas AAA (1,5V) orientadas com a polaridade correta. Deslize novamente a tampa do compartimento das pilhas de modo a fechá-lo. (o telecomando não tem certificação IPX5)

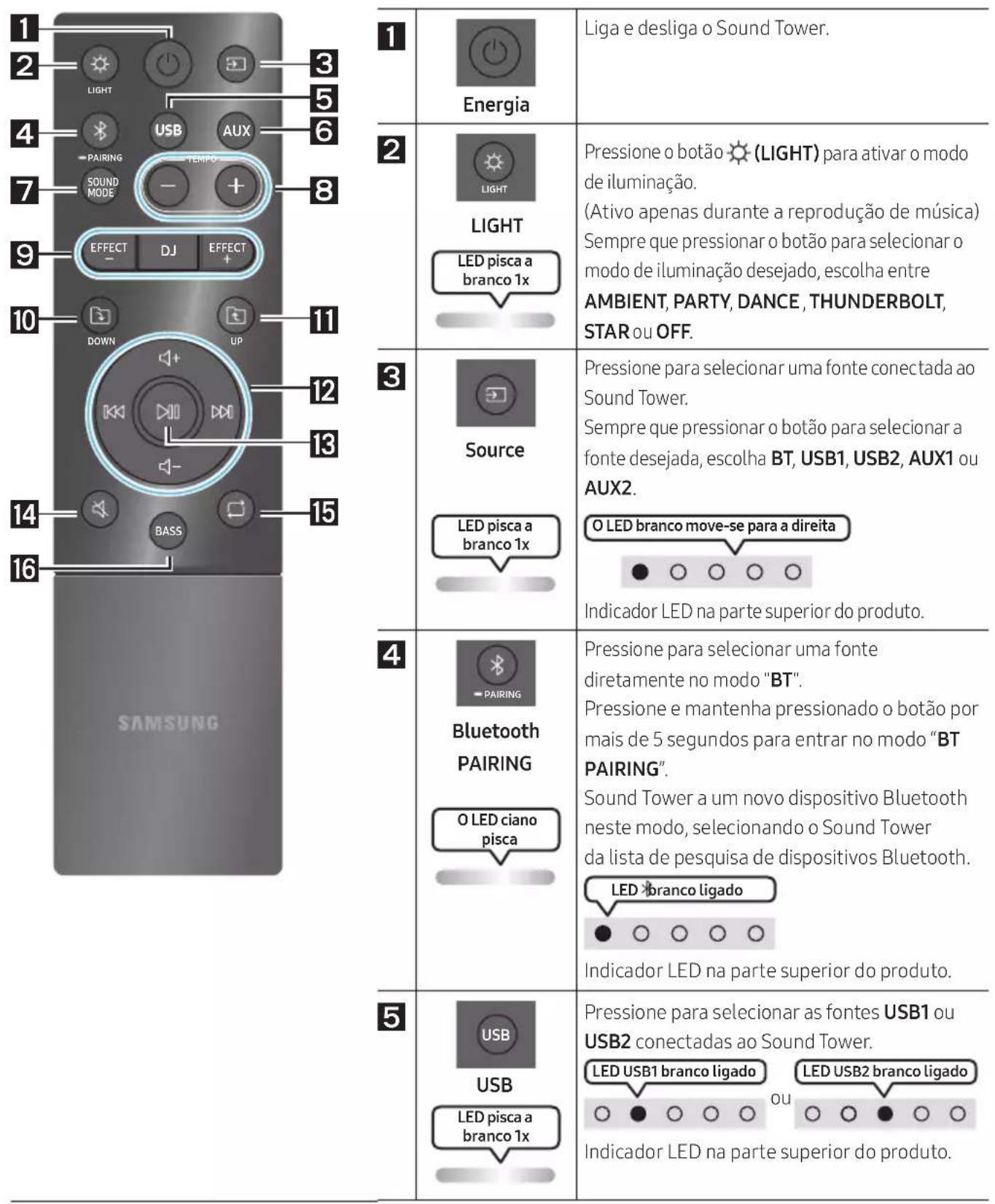

1	Sensor Remoto	Ao manusear o sistema Sound Tower, aponte a frente do controlo remoto para o sensor remoto.
2	Indicador LED	Apresenta mensagens de funcionamento ou a fonte atual do sistema de Torre de Som.As fontes de informação representadas por cada LED são as seguintes:(BT) USB1 (USB1) USB2 (USB2) AUX1 (AUX1) AUX2 (AUX2)
3	Energia Liga e desliga o Sound Tower.
4	Luz Pressione o botão(Luz) para ativar o Modo de Iluminação.
5	Fonte	Pressione para selecionar uma fonte conectada ao Sound Tower.Pressione e mantenha pressionado o botão → (Fonte) por mais de 5 segundos para entrar no modo “SEARCHING TV”.
6	Reproduzir/Pausa	Reproduzir/PausaPressione o botão ▶ para pausar um ficheiro de música temporariamente.Quando pressionar novamente o botão, o ficheiro de música será reproduzido.Reprodução de DemonstraçãoManten-ha o botão ▶remido durante mais de 5 segundos para iniciar a reprodução de demon-stração enquanto o sistema estiver ligado. 5 LEDs inter-mitentes em sim-ultâneo e com re-produção de mu-sica de demon-stração durante 90 segundos.- Tenha cuidado, pois pode tocar mais alto que o volume definido.
7	Diminuir volume	Pressione o botão —(Diminuir volume) para baixar o nível do volume.
8	Aumentar volume	Pressione o botão +(Aumentar volume) para aumentar o volume.
9	BASS	Prima o botão BASS para utilizar o reforço de graves.

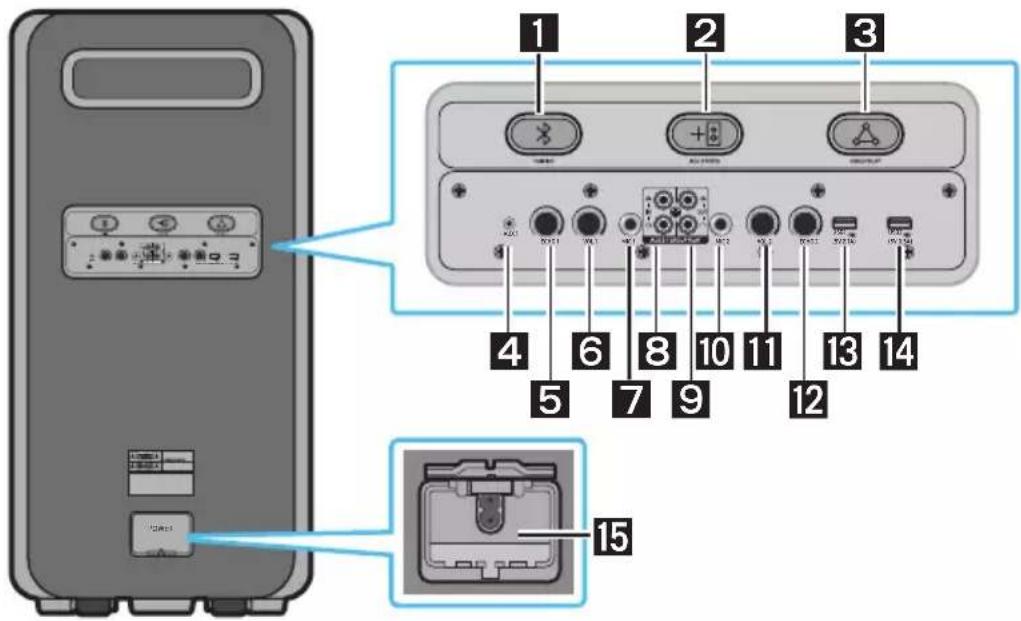

Painel Traseiro do Sound Tower

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

1	Bluetooth PAIRING	Prima o botão ✦ PAIRING para aceder ao modo de emparelhamento, o LED "PAIRING" no painel traseiro piscará rapidamente.
2	ADD STEREO	Prima o botão ADD STEREO para ligar a outro modelo sem-elhante da Torre de Som sem fios.
3	GROUP PLAY	Pressione o botão GROUP PLAY para conectar até dez sistemas Sound Tower sem fios.
4	AUX1	Use an Audio (AUX) Cable (not supplied) to connect AUX1 jack on the main unit to Audio Out on an external device.
5	ECHO1	Pode aplicar um efeito de eco ao som a partir de um microfone ligado (MIC1) ao ajustar o botão ECHO1.
6	VOL1	Utilize o botão VOL1 na unidade principal para ajustar o volume de um microfone ligado (MIC1).
7	MIC1	Ligue o seu microfone à tomada MIC1.
8	Terminais GROUP PLAY IN	Use um Cabo de Áudio (não fornecido) para conectar os terminais AUX2 (IN) da unidade principal à saída de áudio de um dispositivo externo de saída analógica.
9	Terminais GROUP PLAY OUT	Utilize um cabo de áudio (não fornecido) para ligar os terminais GROUP PLAY (OUT) na unidade principal a GROUP PLAY (IN) de outra Sound Tower.
10	MIC2	Ligue o seu microfone à tomada MIC2.
11	VOL2	Utilize o botão VOL2 para ajustar o volume de um microfone ligado (MIC2).
12	ECHO2	Pode aplicar um efeito de eco ao som a partir de um microfone ligado (MIC2) ao ajustar o botão ECHO2.
13	USB1	Conecte um dispositivo USB às portas USB1 ou USB2 da unidade principal.Se ligar o seu telemóvel à porta USB1, pode carregá-lo.
14	USB2	Pressione o botão → (Fonte) para selecionar USB1 ou USB2.
15	Energia	Conecte o cabo de alimentação no terminal Energia e conecte a outra extremidade a uma tomada de parede para fornecer energia elétrica ao Sound Tower.

03 CONECTAR O SOUND TOWER

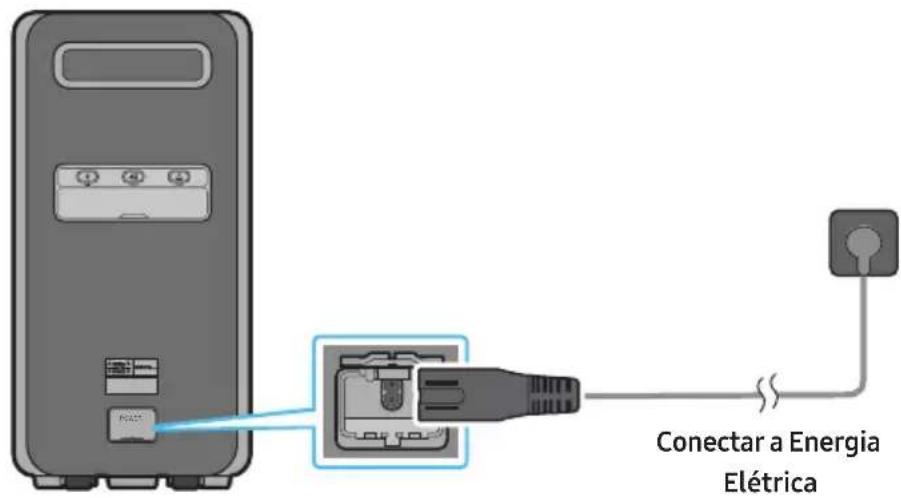

Conectar a Energia Elétrica

Use o cabo de alimentação para conectar o Sound Tower a uma tomada na seguinte ordem: Conecte o cabo de alimentação ao Sound Tower e, de seguida, a uma tomada na parede.

Veja as ilustrações abaixo.

• Para obter mais informações sobre a potência elétrica necessária e o consumo de energia, consulte a etiqueta no produto. (Etiqueta: Parte traseira do Sound Tower)
• A resistência à água pode ser cumprida quando o cabo de alimentação CA está ligado, mas certifique-se de que a tampa está completamente fechada. Colocar a Sound Tower de lado pode danificar os componentes internos e impedir que a unidade seja resistente à água.

Conectar a Energia Elétrica

Parte traseira do Sound Tower

Ligar o Modo Group Play

Pode ligar vários sistemas de áudio num modo Group Play com fios para criar uma ambiente de festa mais interessante e para produzir um maior volume de som.

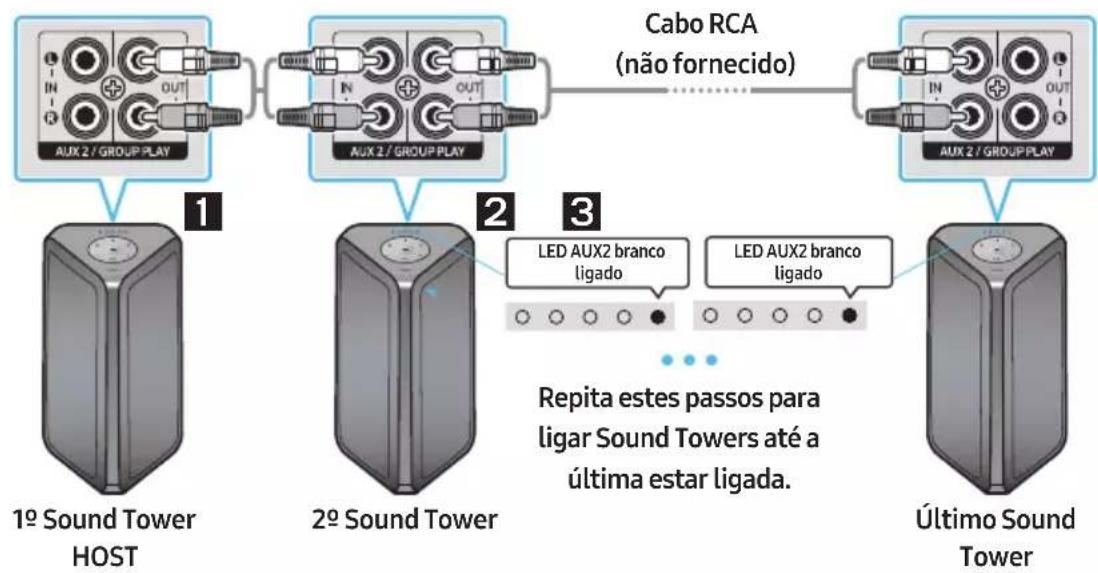

Conectar no modo Group Play com fio
    J["..."]
    K["Repita estes passos para ligar Sound Towers até a última estar ligada."] --> L["Último Sound Tower"]

1 Ligue o cabo de áudio analógico à entrada OUT (Group Play) da ANFITRIÃ.
※ A Sound Tower ANFITRIÃ pode reproduzir música a partir de qualquer fonte.
2 Ligue o cabo de áudio analógico à entrada IN (AUX2) da 2.º Sound Tower e defina a fonte para AUX2.
3 Configure o Group Play ao ligar todos os sistemas através de cabos de áudio analógicos.

Utilize o AUX ou o botão → (Fonte) para mudar a fonte para AUX2 em todas as Sound Towers, exceto na Sound Tower ANFITRIÃ.

- Defina uma Sound Tower como a ANFITRIÃ e qualquer música que seja reproduzida nela será partilhada pelas outras Sound Towers do Grupo de áudio.

NOTAS

• Os cabos de áudio analógicos não são fornecidos.
• Dependendo do comprimento ou das características do cabo, pode existir uma diferença na distância de funcionamento.
• Certifique-se de que seleciona a função Entrada de Áudio no último sistema.
• Nesta configuração, o som do último sistema pode ficar atrasado relativamente aos outros.

• Para parar o Group Play com Fios:

• Remova o cabo de áudio analógico da ANFITRIÃ

• Mude para uma fonte que não AUX2 em qualquer Sound Tower do grupo, além da ANFITRIÃ
• Desligue a ANFITRIÃ

- Se a função Group Play com Fios não iniciar:

• Verifique as ligações.
• Certifique-se de que os cabos de áudio estão devidamente ligados.

- Certifique-se de que a ANFITRIÃ está ligada, tem uma fonte de música ligada e o volume não está em silêncio.

- Se a função Group Play com Fios não funcionar corretamente:

- Desligue o sistema. Em seguida, volte a ligá-lo para ativar a função.

- Quando um microfone está ligado à ANFITRIÃ e a ser utilizado, o som da entrada MIC é reproduzido em todas as Sound Towers ligadas do grupo.

Ligar o modo Group Play sem fios

Pode ligar vários sistemas de áudio num modo Group Play sem fios para criar uma ambiente de festa mais interessante e para produzir um maior volume de som.

Pré-requisito

- Quando ligar uma Sound Tower, certifique-se de que esta está a menos de 1 m de distância.

- Não é possível definir o modo para Group Play quando a Sound Tower está ligada a um televisor.

- Antes de utilizar o modo Group Play, deve desativar o modo Stereo nas Sound Towers.

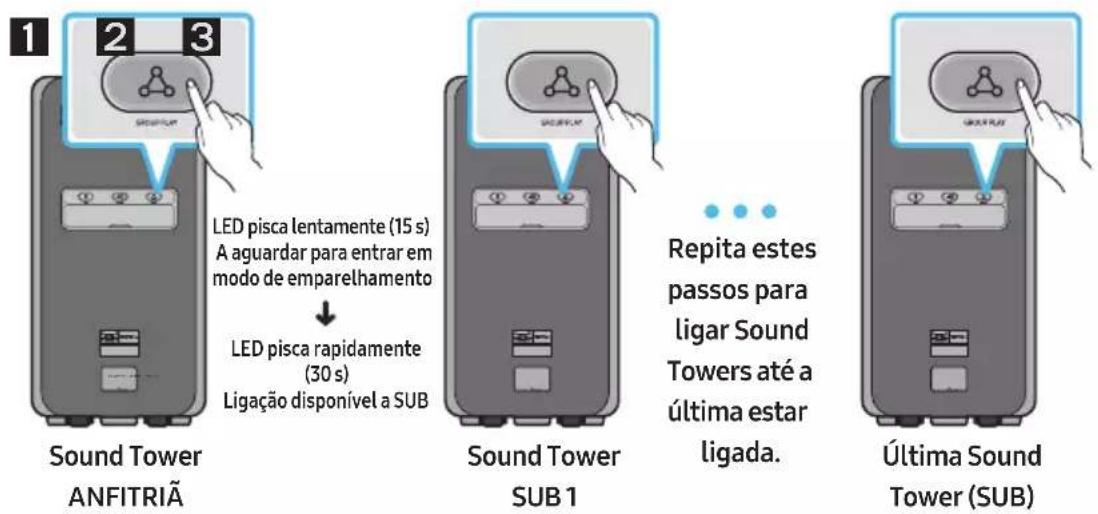

1 2 3 LED pisca lentamente (15 s) A aguardar para entrar em modo de emparelhamento ↓ LED pisca rapidamente (30 s) Ligação disponível a SUB Sound Tower ANFITRIÃ Sound Tower SUB 1 Repita estes passos para ligar Sound Towers até a última estar ligada. Última Sound Tower (SUB)

1 Prima o botão GROUP PLAY na Sound Tower ANFITRIÃ e aguarde até o LED "GROUP PLAY" deixar de piscar lentamente e começar a piscar rapidamente. Esta Sound Tower irá tornar-se na Sound Tower ANFITRIÃ.

※ Só é possível utilizar a fonte BT. Se selecionar outra fonte irá interromper a ligação do modo Group Play.
※ Mantenha premido o botão "GROUP PLAY" durante 5 segundos com a fonte BT selecionada e o LED Group Play vai começar logo a piscar rapidamente.

2 Prima o botão GROUP PLAY na Sound Tower SUB e esta vai começar a procurar pela ANFITRIÃ enquanto o LED “GROUP PLAY” pisca, e, depois de estabelecer ligação com a ANFITRIÃ, o LED deixará de piscar e o altifalante reproduzirá um sinal sonoro.

3 Se tiverem passado menos de 20 minutos desde que premiu o botão Group Play, consulte o Passo 2 para ligar uma SUB adicional. Se tiverem passado 20 minutos desde que premiu Group Play, repita os passos 1 e 2 para ligar uma SUB adicional.

- Reproduza música na Sound Tower ANFITRIÃ. O som é reproduzido em todos os sistemas ligados.

NOTAS

• É possível ligar todos os modelos de Sound Tower em modo Group Play.
• Quando a Sound Tower "ANFITRIÃ" estabelece ligação com um televisor Samsung, o modo Group Play é automaticamente desligado.
• As condições do ambiente ou outros fatores relacionados com os dispositivos ligados podem ter efeito na qualidade da reprodução.
• Se a barra de luz piscar a rosa e o altifalante emitir um sinal sonoro, significa que ocorreu um erro na ligação do modo Group Play. Tente os passos 1 e 2 novamente.
• O botão ADD STEREO e o botão ✘ PAIRING nos sistemas SUB Sound Tower não estão disponíveis enquanto no modo de Group Play sem fios.
• O botão ADD STEREO no sistema HOST Sound Tower não estão disponíveis enquanto no modo de Group Play sem fios.
• Os dipositivos Bluetooth só conseguem procurar e estabelecer ligação com a Sound Tower ANFITRIÃ, mas a SUB não consegue estabelecer ligação com nenhum dispositivo Bluetooth.
• Se desligar ou selecionar qualquer fonte que não seja BT numa unidade SUB, o modo Group Play desliga-se.
• Este produto não é compatível com stream de áudio aptX com o modo Group Play sem Fios.
• Nesta configuração, o som do último sistema pode ficar atrasado relativamente aos outros.
• Se o Group Play sem Fios não funcionar corretamente:
• Desligue o sistema. Em seguida, volte a ligá-lo para ativar a função.
• Os dispositivos eletrónicos podem provocar interferências rádio. Os dispositivos que geram ondas eletromagnéticas devem ser mantidos afastados da unidade principal da Sound Tower – por exemplo, micro-ondas, dispositivos LAN sem fios, etc.
• Quando utiliza a função de modo Group Play sem fios, o som do microfone ligado só é emitido pelo sistema ao qual o microfone está ligado.

Desconectar o modo Group Play sem fios

1. Mantenha premido o botão GROUP PLAY durante mais de 5 segundos (ANFITRIÃ ou SUB).

- O altifalante vai emitir um sinal sonoro e o LED Group Play vai desligar-se.

1. Se seleccionar qualquer outra fonte que não BT nas unidades SUB ou apaga a HOST Sound Tower, o modo Group Play é desconectado.

Indicações LED

LED ESTADO Descrição
Verde	Piscar A aguardar por uma conexão sem fios do Group Play.
	Em A conexão Group Play sem fio ocorreu de forma bem-sucedida.
Vermelho	Em Há um erro na conexão Group Play sem fio.

Ligar o Modo Stereo

Ligue duas Sound Towers e utilize-as com um dispositivo móvel para desfrutar do modo estéreo, criar uma área de reprodução maior ou ouvir música com uma maior separação de áudio entre os lados esquerdo e direito.

Pré-requisito

• Para utilizar o modo Stereo, o modelo de ambos os sistemas de Sound Tower tem de ser o mesmo.
• Quando ligar uma Sound Tower, certifique-se de que esta está a menos de 1 m de distância.
• Se a Sound Tower estiver em modo Group Play, é necessário sair do mesmo antes de utilizar o modo Stereo.
• Não é possível definir o modo para Stereo quando a Sound Tower está ligada a um televisor.

Descrição Indicador LED Barra de luz
A ligar		Ciano a piscar
Ligado		Ciano pisca uma vez
Falha		Rosa pisca uma vez

Altifalante esquerdo Sound Tower PRINCIPAL

Altifalante direito Sound Tower SUB

A ligação inicial

• Quando a ligação inicial estiver concluída, se premir o botão ADD STEREO na Sound Tower PRINCIPAL ou SUB, os altifalantes esquerdo e direito são trocados.
• Prima os botões ADD STEREO das duas Sound Towers. O LED do botão ADD STEREO fica intermitente.
• Quando a ligação é estabelecida, cada altifalante emite um sinal sonoro e o LED ADD STEREO deixa de piscar. A Sound Tower PRINCIPAL é identificada pelo LED Bluetooth PAIRING a piscar.

- A Sound Tower PRINCIPAL emite o som do canal esquerdo e a Sound Tower SUB emite o som do canal direito.

- Reproduza música ao ligar o seu dispositivo móvel à Sound Tower PRINCIPAL via Bluetooth. O som é emitido por ambas as Sound Towers.

NOTAS

• As condições do ambiente ou outros fatores relacionados com os dispositivos ligados podem ter efeito na qualidade da reprodução.
• Se o LED ADD STEREO estiver a vermelho sólido, significa que ocorreu um erro na ligação do Grupo Stereo. Tente os passos 1 e 2 novamente.
• Os botões do telecomando, BT PAIRING, GROUP PLAY e Source da Sound Tower SUB ficam desativados quando está em modo Grupo Stereo.
• O botão GROUP PLAY da Sound Tower PRINCIPAL fica indisponível quando está em modo Grupo Stereo.
• Em qualquer modo que não "BT" (por ex., modo USB, AUX), a música é reproduzida apenas pela Sound Tower PRINCIPAL e não pela Sound Tower SUB.
• As cores de iluminação entre a MAIN Sound Tower e a SUB Sound Tower podem variar.
• Este produto não é compatível com stream de áudio aptX com o modo Stereo.
• Quando utiliza a função de modo Stereo sem fios, o som do microfone ligado só é emitido pelo sistema ao qual o microfone está ligado.
• Os dispositivos eletrónicos podem provocar interferências rádio. Os dispositivos que geram ondas eletromagnéticas devem ser mantidos afastados da unidade principal da Sound Tower – por exemplo, micro-ondas, dispositivos LAN sem fios, etc.

Desligar o modo Stereo sem fios

Pressionar o botão ADD STEREO (MAIN ou SUB) durante pelo menos 5 segundos depois de o Grupo Stereo estar ligado.

- O altifalante vai emitir um sinal sonoro e o LED ADD STEREO vai desligar-se.

Utilizar o Modo Stereo com um televisor Samsung

Ligue duas Sound Towers e utilize-as com um televisor Samsung para desfrutar do modo estéreo, cobrir uma área de reprodução maior ou ouvir música com uma maior separação de áudio entre os lados esquerdo e direito.

Pré-requisito

• Para utilizar o modo Stereo, o modelo de ambos os sistemas de Sound Tower tem de ser o mesmo.
• Quando ligar uma Sound Tower ou um televisor, certifique-se de que esta está a menos de 1 m de distância.
• Não é possível definir o Modo Stereo com um televisor Samsung se a Sound Tower já estiver ligada a um televisor via Bluetooth.
• Se a Sound Tower estiver em modo Group Play, é necessário sair do mesmo antes de utilizar o modo Stereo.

1 Ligue duas Sound Towers através do modo Stereo ao premir o botão ADD STEREO nas duas Sound Towers.
2 No modo "BT", premir o botão "AUX" no controle remoto da MAIN Sound Tower durante pelo menos 5 segundos. O LED fica intermitente no botão ADD STEREO.
3 Ligue um cabo RCA na porta OUT (Group Play) na PRINCIPAL e na porta AUX2 IN na SUB, conforme ilustrado.

- Quando a ligação estiver concluída, o LED "ADD STEREO" deixará de piscar e ficará sólido, os altifalantes irão emitir um sinal sonoro e o LED AUX2 da SUB acender-se-á.

• A Sound Tower PRINCIPAL emite o som do canal esquerdo e a Sound Tower SUB emite o som do canal direito. Prima o botão ADD STEREO na Sound Tower PRINCIPAL ou SUB para alternálas entre esquerda e direita.
• Ligue um televisor e uma Sound Tower PRINCIPAL via Bluetooth para reproduzir áudio. O som é emitido por ambas as Sound Towers.

NOTAS

• Os cabos de áudio analógicos não são fornecidos.
• Se a barra de luz piscar a rosa e os altifalantes emitirem um sinal sonoro, significa que ocorreu um erro na ligação do modo Stereo. Repita os passos 1 a 3.
• No modo Grupo Stereo, os botões do telecomando, BT PAIRING, GROUP PLAY e Source da Sound Tower SUB ficam desativados.
• O botão GROUP PLAY da Sound Tower PRINCIPAL fica indisponível em modo Grupo Stereo.
• Se o televisor Samsung for compatível com uma ligação simples, a janela pop-up de ligação é automaticamente apresentada no televisor e, se selecionar “Sim”, será estabelecida uma ligação com a Sound Tower. Se existir um histórico de ligação anterior entre o televisor Samsung e a Sound Tower, a ligação será estabelecida sem a janela pop-up.
• As cores de iluminação podem variar entre a Sound Tower PRINCIPAL e a Sound Tower SUB.
• Quando um microfone está ligado à ANFITRIÃ e a ser utilizado, o som da entrada MIC é reproduzido na SUB.

Desligar a ligação do Modo Stereo

- Prima o botão ADD STEREO (MAIN ou SUB) durante, pelo menos, 5 segundos após o Grupo Stereo estar ligado. A Sound Tower irá emitir um sinal sonoro e o LED do botão ADD STEREO desliga-se.

04 ACONEXÃO DE UM DISPOSITIVO EXTERNO

Conecte-se a um dispositivo externo através de uma rede com ou sem fio para reproduzir o som do dispositivo externo no do Sound Tower.

Ligar um dispositivo externo através de um cabo de áudio analógico

Uma tomada de telefone ou um cabo RCA é uma ligação física que transfere sinais de áudio analógicos.

1. Conecte o terminal AUX1 da unidade principal à tomada AUDIO OUT do Dispositivo de Origem usando um cabo estéreo de 3,5 mm.

2. Seleccione o modo "AUX1" pressionando o botão → (Fonte) no painel superior ou no controlo remoto.

- Também poderá selecionar uma fonte usando o botão AUX no controlo remoto.

2 Cabo RCA (AUX2)

1. Conecte os terminais AUX2(IN) Da unidade principal aos terminais AUDIO OUT do dispositivo de origem usando um cabo de áudio.

2. Seleccione o modo "AUX2" pressionando o botão → (Fonte) no painel superior ou no controlo remoto.

- Também poderá selecionar uma fonte usando o botão AUX no controlo remoto.

NOTAS

• Os cabos de áudio analógicos não são fornecidos.
• Dependendo do comprimento ou das características do cabo, pode existir uma diferença na distância de funcionamento.
• O AUX1 e AUX2 não são compatíveis com o modo Stereo e Group Play sem fios.

Conectar um dispositivo móvel via Bluetooth

Quando um dispositivo móvel é conectado usando Bluetooth, ouvir um som estéreo sem a necessidade de cablagens.

Pré-requisito

• Quando ligar a um novo dispositivo BT, certifique-se de que está a menos de 1 m de distância.
• Desligue a ligação a qualquer televisor Samsung antes de ligar a um dispositivo móvel.
• Não é possível ligar o altifalante SUB ao BT ao utilizar o modo Stereo ou Group Play.

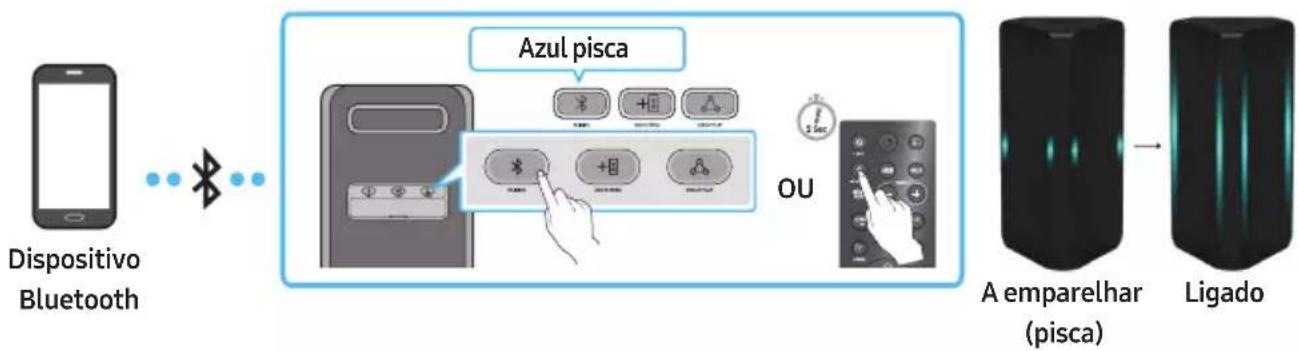


1. Prima o botão ✘ PAIRING no painel traseiro da Sound Tower.

(OU) Pressione e mantenha pressionado o botão ✦ PAIRING no controle remoto por mais de 5 segundos para entrar no modo "BT PAIRING".

1. No seu dispositivo, selecione "[AV] MX-ST9B Series" que surge na lista.

- Depois disso, o dispositivo liga-se. A barra de luz ficará toda acesa a ciano e a luz de Bluetooth no painel traseiro fica sólida.

1. Reproduza ficheiros de música do dispositivo conectado via Bluetooth através do Sound Tower.

NOTAS

Se o dispositivo falhar na conexão

• A Sound Tower vai emitir um sinal sonoro se a ligação BT for desligada.
• Se uma lista do Sound Tower conectado anteriormente (por exemplo, "[AV] MX-ST9B Series") aparecer na lista, exclua-a.
• Repita os passos 1 e 2.

Ligação Bluetooth

- No modo de ligação Bluetooth, a ligação Bluetooth perder-se-á se a distância entre a Sound Tower e o dispositivo Bluetooth exceder 10 metros.

- A Sound Tower desliga-se automaticamente após 20 minutos quando está no modo Bluetooth Pronto. - A Sound Tower poderá não realizar corretamente a procura ou a ligação Bluetooth nas seguintes circunstâncias:

• Se existir um campo elétrico forte em redor da Sound Tower.
• Se forem emparelhados vários dispositivos Bluetooth em simultâneo com a Sound Tower.
• Se o dispositivo Bluetooth estiver desligado, não estiver no devido lugar ou não funcionar corretamente.

- Os dispositivos eletrónicos podem provocar interferências rádio. Os dispositivos que geram ondas eletromagnéticas devem ser mantidos afastados da unidade principal da Sound Tower – por exemplo, micro-ondas, dispositivos LAN sem fios, etc.

Qual é a diferença entre BT READY e BT PAIRING?

• BT READY : Neste modo, pode utilizar a TV ou o dispositivo móvel anteriormente ligado para ligar a Torre de Som.
• BT PAIRING : Neste modo, poderá conectar um novo dispositivo ao Sound Tower. (Pressione e segure o ✕ PAIRING no controle remoto por mais de 5 segundos ou pressione o botão ✕ PAIRING botão na parte traseira do Sound Tower para entrar no “BT PAIRING” modo.)

Utilizar uma ligação múltipla Bluetooth

A Sound Tower pode ser ligada a 2 dispositivos Bluetooth ao mesmo tempo.

Pré-requisito

• Quando ligar a um novo dispositivo BT, certifique-se de que está a menos de 1 m de distância.
• Desligue a ligação a qualquer televisor Samsung antes de ligar a um dispositivo móvel.
• Não é possível ligar o altifalante SUB ao BT no modo Stereo ou Group Play.

Indicador de ligação múltipla Bluetooth

Descrição Indicador LED Barra de luz
A ligar	Azul a piscar rápido	Ciano a piscar
Ligado	Azul sólido	Ciano pisca uma vez
Falha	Azul a piscar	Rosa pisca uma vez

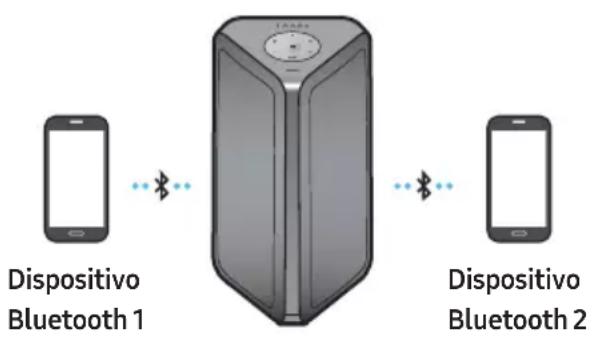

Dispositivo Bluetooth 1 Dispositivo Bluetooth 2

1. Coloque a Sound Tower no modo "BT PAIRING" e ligue cada dispositivo móvel.
2. No dispositivo, selezione "[AV]MX-ST9B Series" na lista apresentada.
3. Quando a Sound Tower é ligada a dois dispositivos móveis, a barra de luz ficará totalmente acesa a ciano e a luz Bluetooth no painel traseiro ficará sólida.

Como utilizar a função de ligação múltipla Bluetooth

Reproduza música num dos dispositivos Bluetooth ligados quando estiverem ligados dois dispositivos. Se for reproduzida música a partir do dispositivo Bluetooth "B" durante a reprodução a partir do dispositivo "A", a música começa a ser reproduzida do dispositivo "B" e é pausada automaticamente no dispositivo "A".

NOTAS

• Ao ligar a um televisor Samsung TV, a ligação múltipla BT será automaticamente desligada.
• Se pretender conectar Sound Tower a um terceiro dispositivo, poderá desligar o Sound Tower de um dos dois dispositivos atualmente conectados e depois conectar o Sound Tower ao terceiro dispositivo.
• Com o Sound Tower e dois dispositivos atualmente conectados, ao emparelhar um novo dispositivo Bluetooth, os dispositivos atualmente conectados poderão ser desconectados.
• Condições ambientais ou outros fatores com dispositivos conectados podem afetar a qualidade da reprodução.
• Dispositivos eletrónicos podem causar interferências de rádio. Os dispositivos que geram ondas eletromagnéticas devem ser mantidos afastados da unidade principal do Sound Tower - por exemplo, micro-ondas, dispositivos de LAN sem fio etc.
• A Múltiplas Conexões Bluetooth poderá não ser suportada, dependendo das especificações do dispositivo conectado.
• Dispositivos Bluetooth removíveis/desconectáveis (por exemplo: Dongle, Windows Phone, laptops, TV etc.) não são compatíveis com a conexão Bluetooth múltipla.
• Após o emparelhamento da conexão múltipla Bluetooth, pode haver um pequeno atraso antes que a música comece a tocar, dependendo dos dispositivos Bluetooth.
• Se você se afastar muito do alcance do Sound Tower sem primeiro desconectar o dispositivo Bluetooth, poderá levar alguns minutos para conectar outros dispositivos Bluetooth. Se você desligar e ligar o Sound Tower, poderá conectar outros dispositivos Bluetooth sem esperar.

Desligar a Sound Tower do dispositivo Bluetooth

Prima o botão Source no painel superior ou no telecomando e, em seguida, mude para qualquer modo exceto "BT".

• Desligar demora algum tempo porque o dispositivo Bluetooth tem de receber uma resposta da Sound Tower.
• Quando a Sound Tower é desligada de um dispositivo Bluetooth, a Sound Tower emite um sinal sonoro.

Usar Ligar Via Bluetooth (Bluetooth Power On)

Quando o Sound Tower está desligado, poderá conectar o seu dispositivo inteligente ao produto através de uma conexão Bluetooth para ligá-lo.

1. Mantenha premido o botão BASS no telecomando ou no painel superior para ativar a função Ligar por Bluetooth. A barra de iluminação irá piscar a branco uma vez.

2. Quando o Sound Tower estiver desligado, conecte o seu dispositivo inteligente ao produto via Bluetooth. (Para obter informações sobre conexões Bluetooth, consulte o manual do seu dispositivo inteligente.)

3. Quando a conexão estiver concluída, o Sound Tower será ativado automaticamente no modo Bluetooth.

- Seleccione a música desejada para reproduzir no seu dispositivo inteligente.

NOTA

- Sempre que premir o botão BASS durante 5 segundos, a barra de iluminação LED irá piscar a branco uma vez e o estado será alternado da seguinte forma.

Quando um televisor Samsung é ligado através de Bluetooth, pode ouvir som do televisor sem ter de utilizar cabos incómodos. (Só é possível ligar um televisor de cada vez)

Pré-requisito

• Quando ligar a um novo dispositivo BT, certifique-se de que está a menos de 1 m de distância.
• Enquanto estiver no modo Stereo ou Group Play sem fios, a Sound Tower não consegue procurar um televisor via Bluetooth.
• Se o televisor Samsung não for compatível com "Easy Connection", o modo "SEARCHING TV" não consegue estabelecer uma ligação a um televisor. Defina a Sound Tower para o modo "BT PAIRING" e ligue o televisor Samsung.

1. Mantenha premido o botão → (Fonte) durante mais de 5 segundos no telecomando ou no painel superior e, em seguida, a Sound Tower começará a procurar pelo televisor Samsung. A barra de iluminação piscará a branco uma vez e, em seguida, a ciano. O LED "PAIRING" piscará lentamente. (Ou, quando a ligação do modo Grupo Stereo com fios estiver concluída, o modo "SEARCHING TV" é automaticamente ativado.)

2. Se a Samsung TV ligado Sound Tower antes, a TV Samsung vai ser ligado, sem pop-up.

3. Ouvirá som do televisor assim que a Sound Tower estiver ligada via Bluetooth.

- Se a Sound Tower não conseguir encontrar um televisor Samsung dentro de 5 minutos, a Sound Tower encerrará o modo "SEARCHING TV" e ativará o modo "BT PAIRING". Se não for encontrado nenhum televisor Samsung, a Sound Tower irá solicitar a ligação através do televisor.

NOTAS

• Para interromper a procura por um televisor Samsung, desligue a Sound Tower ou prima o botão → (Fonte) ou ✘ PAIRING.
• Sound Tower não oferece suporte a multi-conexão, se a Samsung TV está ligada.
• Enquanto a Samsung TV é ligado, Modo de som é PARTY e SOUND MODE o botão não é disponível.
• Enquanto a Samsung TV é ligado, Sound Tower APP não pode conecte-se com Sound Tower.
• Dependendo das especificações do televisor, a janela pop-up de ligação pode não ser apresentada, mas pode tentar premir o botão PAIRING no painel traseiro da Sound Tower. No televisor Samsung, selecione “[AV] MX-ST9B Series” na lista que é exibida.
• Você pode selecionar e se conectar diretamente a partir do alto-falante Bluetooth lista na sua TV quando a conexão pop-up não aparecem na TV.
• Quando o Sound Tower está conectado à sua TV por Bluetooth, o vídeo na TV e o áudio do Sound Tower podem não estar sincronizados porque a distância entre o Sound Tower e a TV é muito longe.

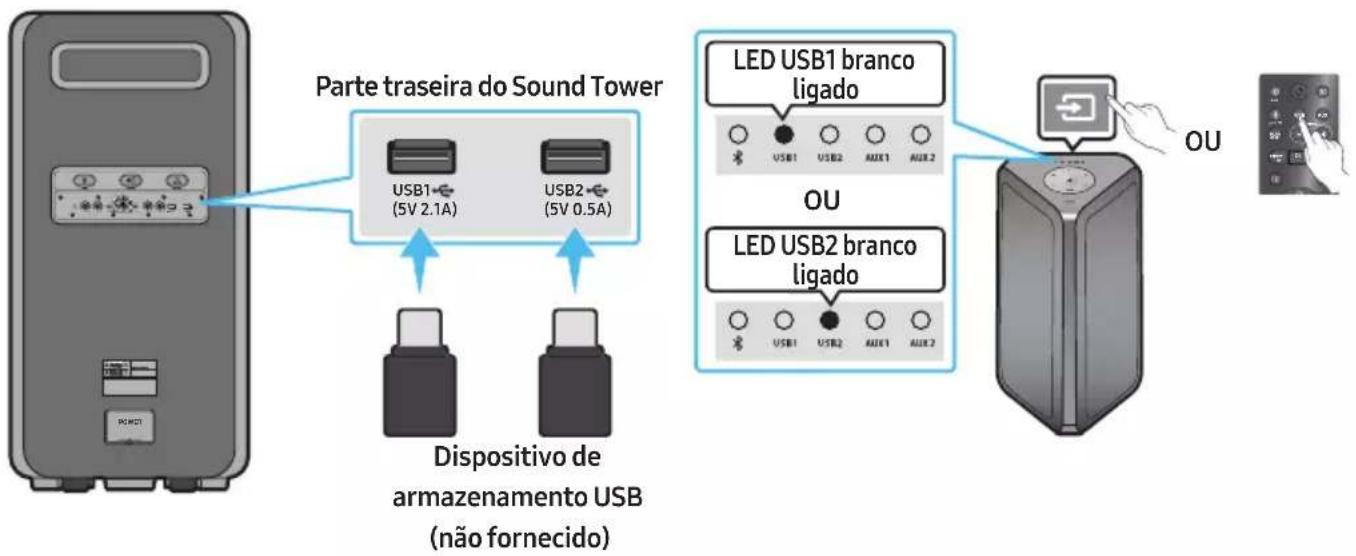

05 CONECTAR UM DISPOSITIVO DE ARMAZENAMENTO USB

Poderá reproduzir ficheiros de música localizados em dispositivos de armazenamento USB através do Sound Tower.

Parte traseira do Sound Tower USB1 (5V 2.1A) USB2 (5V 0.5A) Dispositivo de armazenamento USB (não fornecido) LED USB1 branco ligado USB1 USB2 AUX1 AUR2 OU LED USB2 branco ligado USB1 USB2 AUX1 AUR2 OU

1. Conecte um dispositivo de armazenamento USB às tomadas USB do seu Sound Tower.
2. Pressione o botão → (Fonte) no painel superior ou no controlo remoto e selecione "USB".
3. O indicador USB no painel superior fica sólido e, quando os ficheiros no USB são lidos, o LED de iluminação piscará a azul. Depois de ler o ficheiro de música, a Sound Tower vai reproduzir automaticamente a música.

※ O LED de iluminação pisca uma vez a branco ao premir o botão (TEMPO+/-, Repeat, FOLDER UP/DOWN, Play/Pause, Skip) no telecomando.

※ Se utilizar com a aplicação Sound Tower, terá uma melhor experiência.

CUIDADO

- NÃO ligue o dongle do microfone à porta USB, uma vez que pode danificar a Sound Tower.

NOTAS

• Este produto só é compatível com dispositivos de armazenamento USB que estejam formatados num sistema de ficheiros FAT e FAT32.

• Este produto não é compatível com armazenamento HDD ou armazenamento dos dispositivos móveis.

• Podem ser reproduzidos um máximo de 999 ficheiros através de um dispositivo de armazenamento USB.

• Podem ser lidas um máximo de 256 pastas através de um dispositivo de armazenamento USB.
• A Sound Tower desliga-se automaticamente (Desligar automático) se não existir um dispositivo USB ligado, se a reprodução parar ou se não houver sinal durante mais de 18 minutos.
• A fonte USB não é compatível com o modo Stereo e Group Play sem fios.

• Este produto não suporta o codec WMA Professional.
• A tabela acima mostra as taxas de amostragem e as taxas de bits suportadas. Ficheiros em formatos não suportados não serão reproduzidos.
• Os ficheiros AAC suportam apenas o formato nativo ADTS.

Atualização de software

O Samsung pode oferecer atualizações para o firmware do sistema Sound Tower no futuro.

Se uma atualização for oferecida, poderá atualizar o firmware conectando um dispositivo USB com a atualização de firmware armazenada na porta USB2 do Sound Tower. Para obter mais informações sobre como fazer o download dos ficheiros de atualização, aceda ao site da www.samsung.com/us/support/.

De seguida, digite ou selecione o número do modelo do seu Sound Tower, selecione a opção Software e Aplicações e, de seguida, Downloads. Observe que os nomes das opções podem variar.

NOTA

- Se a atualização demorar mais do que 10 minutos, significa que o processo de atualização está bloqueado. Retire o cabo de alimentação, aguarde até a Sound Tower estar desligada e ligue novamente o cabo. Em seguida, certifique-se de que o dispositivo USB está ligado na porta USB2. Depois, aguarde 1 minuto e a Sound Tower será automaticamente reiniciada. Depois, aguarde até a atualização estar concluída. (A atualização de reposição só é compatível com o formato FAT)

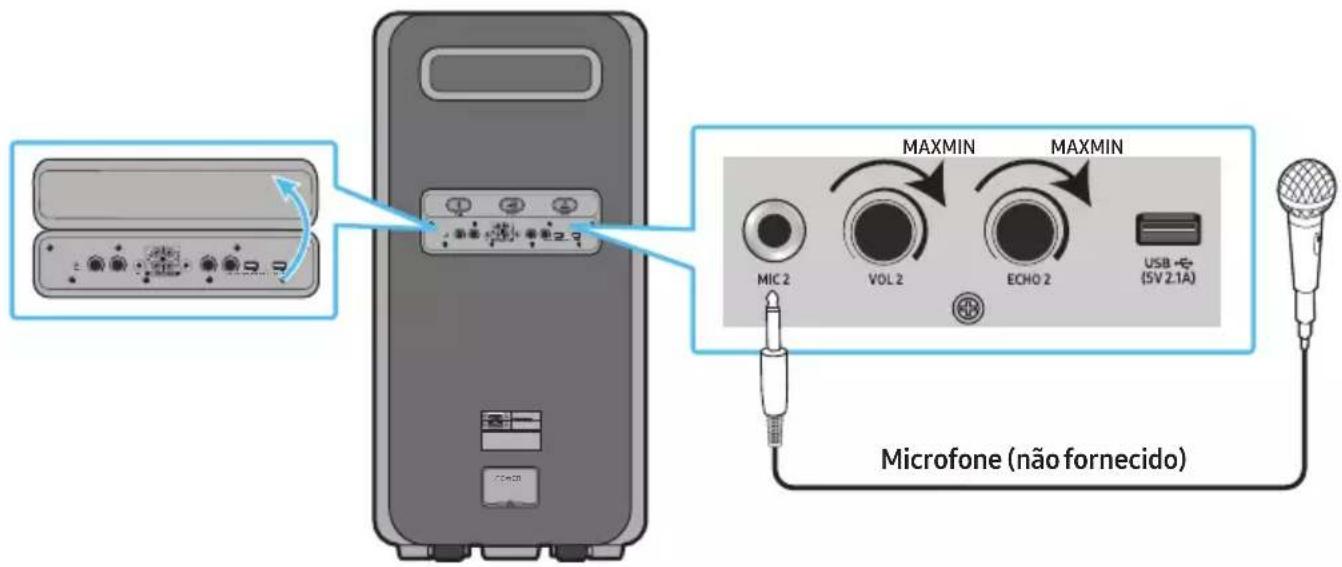

Ligar um microfone opcional

O sistema pode emitir o som da sua voz ao ligar um microfone dinâmico que tenha uma tomada normal.

MAXMIN MAXMIN MIC 2 VOL 2 ECHO 2 USB → (5V 2.1A) Microfone (não fornecido)

1. Abra a cobertura do painel traseiro.
2. Gire o botão MIC1/2, VOL1/2 & ECHO1/2 para MIN para diminuir o nível do microfone.
3. Ligue um microfone opcional à tomada MIC na unidade.
4. Utilize o botão "VOL1/2" de MIC para ajustar o volume.
5. Utilize o botão "ECHO1/2" de MIC para ajustar o efeito de eco.
6. Fale ou cante com o microfone ligado.

NOTAS

• O microfone não é fornecido.
• Quando utiliza o modo sem fios Grupo ou a função de modo estéreo, o som do microfone só é emitido pelo sistema ao qual o microfone esteja ligado.
• A qualidade do microfone ligado pode provocar distorção ou ruído.

06 USAR O CONTROLO REMOTO

Como usar o controlo remoto

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 SAMSUNG Energia 2 3 4 5 LIGHT LIGHT LED pisca a branco 1x Source LED pisca a branco 1x Pressione o botão (LIGHT) para ativar o modo de iluminação. (Ativo apenas durante a reprodução de música) Sempre que pressionar o botão para selecionar o modo de iluminação desejado, escolha entre AMBIENT, PARTY, DANCE, THUNDERBOLT, STAR ou OFF. Pressione para selecionar uma fonte conectada ao Sound Tower. Sempre que pressionar o botão para selecionar a fonte desejada, escolha BT, USB1, USB2, AUX1 ou AUX2. O LED branco move-se para a direita Indicador LED na parte superior do produto. Pressione para selecionar uma fonte diretamente no modo "BT". Pressione e mantenha pressionado o botão por mais de 5 segundos para entrar no modo "BT PAIRING". Sound Tower a um novo dispositivo Bluetooth neste modo, selecionando o Sound Tower da lista de pesquisa de dispositivos Bluetooth. LED branco ligado Indicador LED na parte superior do produto. Pressione para selecionar as fontes USB1 ou USB2 conectadas ao Sound Tower. LED USB1 branco ligado LED USB2 branco ligado Indicador LED na parte superior do produto.

6	AUXLED pisca abranco 1x	Pressione para selecionar as fontes AUX1 ou AUX2 conectadas ao Sound Tower. ou Indicador LED na parte superior do produto.
7	SOUND MODE	Sempre que pressionar o botão para selecionar o efeito sonoro desejado, escolha entre PARTY, STANDARD, HIPHOP, EDM, ROCK, LATIN, HOUSE ou REGGAE.
8	TEMPO +,-	Pressione os botões TEMPO + ou TEMPO - para alterar o andamento da música para cima ou para baixo.· Esta função só funciona no modo USB1 e USB2.
9	DJ	Esta função permite ativar a função de efeito DJ.Cada vez que pressionar o botão para selecionar o efeito sonoro DJ desejado, escolha NOISE, FILTER, CRUSH, CHORUS, WAHWAH ou OFF.· NOISE: para misturar o ruído branco com o som original.· FILTER: para filtrar o som de algumas frequências.· CRUSH: para tornar o som mais nítido.· CHORUS: para separar o som original em várias pistas, dessincronizá-las e misturá-las novamente. Cria um efeito de coro.· WAHWAH: efeito WAHWAH criado através da melhoria de algumas frequências específicas do som original.
	EFFECT +,-	Pressione os botões EFFECT + ou EFFECT - para alterar o nível de cada efeito sonoro DJ para cima ou para baixo.O valor predefinido dos efeitos é de 5, o qual pode ser alterado na escala – 15 ~ 0 ~ +15.
10	Pasta DOWN	Pressione o botão (DOWN) para ir para a próxima pasta no dispositivo USB.
11	Pasta UP	Pressione o botão (UP) para ir para a pasta anterior no dispositivo USB.
12		Aumentar o volume, Diminuir o volumePressione + (Aumentar o volume) ou - (Diminuir o volume) para ajustar o nível do volume para cima ou para baixo.Saltar MúsicaPrima o botão para selecionar o ficheiro de música seguinte. Se a faixa estiver a ser reproduzida há menos de 3 segundos, prima o botão para selecionar o ficheiro anterior, caso contrário, voltará a ser reproduzida a mesma faixa.Mantenha premido o botão ou o botão rante mais de 3 segundos no modo de reprodução por USB para avançar ou retroceder na procura. Mantenha premido o botão ou o botão ante mais de 3 segundos novamente para voltar para a reprodução normal.
13	Reproduzir/Pausa	Pressione o botão para pausar um ficheiro de música temporariamente.Quando pressiona novamente o botão, o ficheiro de música será reproduzido.Função Auto Power Down (Desligar automático)Para desativar a função Auto Power Down (Desligar automático) com a unidade no modo AUX1 e AUX2, mantenha premido o botão durante mais de 5 segundos. A barra de iluminação irá piscar a branco uma vez.
14	Silêncio	Pressione o botão (Silêncio) para silenciar o som.Pressione novamente para ativar o som.
15	Repetir	Prima o botão (Repetir) para utilizar a função Repeat no modo “USB1” e “USB2”. Sempre pressionar o botão para selecionar a função de repetição desejada, escolha entre ONE, FOLDER, ALL, RANDOM ou OFF.
16	BASS	Prima o botãoBASSpara utilizar o reforço de graves.Prima-o novamente para voltar ao som normal.Mantenha premido o botãoBASSdurante mais de 5 segundos para ativar ou desativar a funçãoBLUETOOTH POWER.
※	IndisponívelLED pisca a rosa1xDocentro para a extremidade	A função do botão do telecomando não se encontra disponível na fonte atual.

Como usar o Modo de Som

O seu Sound Tower fornece configurações predefinidas de equalizador que são otimizadas para um género musical específico.

1. Pressione o botão SOUND MODE no controlo remoto.
2. 1. Sempre que pressionar o botão SOUND MODE poderá selecionar o efeito sonoro desejado, escolha entre PARTY, STANDARD, HIPHOP, EDM, ROCK, LATIN, HOUSE ou REGGAE.

NOTAS

• O valor padrão do modo de som é PARTY.
• Quando desligado, pressione e mantenha pressionado o botão ▶ no produto ou no controle remoto por mais de 5 segundos para ativar a configuração-padrão Modo de Som.

Como usar o Efeito DJ

A função Efeito DJ permite ativar o efeito sonoro Efeito DJ. O nível de cada efeito é ajustável.

1. Pressione o botão DJ no Controlo remoto.

2. Cada vez que você pressiona o botão DJ, o Sound Tower realiza o ciclo pelos Efeitos DJ disponíveis:

3. NOISE: Cria ruído branco misturado com o som original através do filtro e da reprodução.

4. FILTER: Cria um efeito semelhante ao som de apenas agudos ou graves.

5. CRUSH: Cria um efeito que torna o som original mais nítido.

6. CHORUS: Cria um efeito semelhante a um coro de canto.

7. WAHWAH: Cria um efeito 'Wah \~ Wah \~'.
   • DJ EFFECT OFF: Desativa o efeito DJ.

8. Pressione os botões EFFECT + ou EFFECT - para aumentar ou diminuir o nível de cada um dos efeitos sonoros de DJ de -15 a +15.

NOTA

- Quando desligado, pressione e mantenha pressionado o botão ▷ no produto ou no controle remoto por mais de 5 segundos para ativar a configuração-padrão Efeito DJ.

07 USAR A APP SAMSUNG SOUND TOWER

Instale a APP Samsung Sound Tower

Para controlar este produto com seu Dispositivo Inteligente e a App Samsung Sound Tower, faça o download da aplicação Samsung Sound Tower do Google Play Store ou da Apple App Store e instale-a no seu dispositivo inteligente.

Utilizar a aplicação Samsung Sound Tower

Com a aplicação, pode controlar o sistema de uma forma mais flexível e utilizá-lo de outras formas.

Pré-requisito

• Dependendo do dispositivo móvel utilizado, esta função poderá não ser suportada.
• Não é possível utilizar a aplicação ao estabelecer ligação com um televisor Samsung.
• Esta função é compatível com dispositivos móveis Apple com iOS 11.0 ou posterior.
• Esta função é compatível com dispositivos móveis Android com Android OS 8.0.
• Não é possível utilizar a aplicação com uma ligação múltipla Bluetooth.

Pesquisa de mercado: Samsung Sound Tower

GET IT ON Google Play Download on the App Store Samsung Sound Tower

1. Transfira a aplicação Samsung Sound Tower a partir da Google Play Store ou Apple App Store e instale-a no dispositivo inteligente.
2. Abra a aplicação Sound Tower no dispositivo móvel.
3. É estabelecida uma ligação via Bluetooth entre o dispositivo móvel e a Sound Tower.
4. Reproduza áudio do dispositivo móvel através da Sound Tower.

O que pode fazer com a aplicação Samsung Sound Tower:

• Equilibrar o som através de EQ predefinidos ou personalizados.
• Alterar o efeito de som através do DJ EFFECT.
• Configurar as diversas definições do sistema.
• Alterar o efeito de luz através de definições predefinidas ou personalizadas.
• Ajustar o volume.
• Alterar fonte.

NOTAS

• Para utilizar esta função, atualize a aplicação Sound Tower com a versão mais recente. Dependendo da versão da aplicação, esta função poderá não ser suportada.
• A aplicação Sound Tower poderá não funcionar se houver dispositivos perto da Sound Tower que causem interferências rádio, tais como dispositivos elétricos. Certifique-se de que os dispositivos que podem causar interferência rádio são colocados a uma distância adequada da Sound Tower.

- Se a aplicação da Sound Tower não funcionar:

– Reinicie o dispositivo móvel.
- Atualize a aplicação Sound Tower com a versão mais recente.
- Reinstale a aplicação Sound Tower depois de a desinstalar.
- Atualize a versão do sistema do telefone.

08 RESOLUÇÃO DE PROBLEMAS

Consulte a tabela abaixo caso este produto não esteja a funcionar corretamente.

A Sound Tower não se liga.

→ Não é possível ligar a alimentação através do telecomando ou da aplicação Party Audio para dispositivos móveis. Retire a ficha da tomada e, após algum tempo, volte a colocá-la. Prima o botão POWER para ligar a Sound Tower.

A Sound Tower funciona de forma errática.

→Retire a tomada de energia e, após algum tempo, volte a colocá-la. Prima o botão POWER para ligar a Sound Tower.
→ Desligue e volte a ligar o dispositivo externo e tente novamente.
→Se não existir sinal, a Torre de Sim desligase automaticamente após um determinado período de tempo. Prima o botão POWER para ligar a Sound Tower.

Se o telecomando não funcionar.

→Aponte o telecomando diretamente para a Sound Tower.
→Troque as pilhas por umas novas.

A Sound Tower não emite qualquer som via Bluetooth.

→O volume da Sound Tower está demasiado baixo ou em silêncio.
Prima o botão Aumentar volume para aumentar o volume.
→ Quando ligar qualquer dispositivo externo (STB, dispositivo Bluetooth, dispositivo móvel, etc.), aumente o volume do mesmo.
→Para aceder à saída de som do televisor, selecione Sound Tower.(Samsung TV: Menu Principal → Definições → Todas as Definições → Som → Som Saída → Selecionar Sound Tower).

→Retire a tomada de energia e, após algum tempo, volte a colocá-la. Prima o botão POWER para ligar a Sound Tower.
→Ao ligar um novo dispositivo, mude para "BT PAIRING" para estabelecer a ligação. (Mantenha premido o botão PAIRING no telecomando durante mais de 5 segundos para entrar no modo "BT PAIRING" ou clique uma vez no botão PAIRING no painel traseiro.)

A Sound Tower não liga via Bluetooth.

→Se a Sound Tower estiver ligada a outro dispositivo, desligue esse dispositivo primeiro para trocar de dispositivo.
→Ative a função de emparelhamento Bluetooth do dispositivo Bluetooth e da Sound Tower.
→Recomenda-se a colocação da Sound Tower a 1 metro do dispositivo Bluetooth.
→Retire a tomada de energia e, após algum tempo, volte a colocá-la. Prima o botão POWER para ligar a Sound Tower.

O som é cortado quando ligado através de Bluetooth.

→Alguns dispositivos podem provocar interferências de rádio se estiverem demasiado perto da Sound Tower, como acontece com micro-ondas, routers sem fios, etc.
→Se o seu dispositivo ligado através de Bluetooth se afastar demasiado da Sound Tower, aproxime-o da Sound Tower.

→Se houver obstáculos entre a Sound Tower e o dispositivo Bluetooth, remova-os ou evite-os.
→O som pode ser cortado quando ligado a um televisor Samsung. Consulte os passos da página 15 "Utilizar o Modo Stereo do televisor Samsung" para voltar a ligar o televisor Samsung.
→A distância de funcionamento recomendada entre a Sound Tower e o dispositivo BT é de menos de 10 metros.

Existe um grave zumbido, ruído ou som distorcido quando existe uma ligação via Bluetooth.

→Se houver obstáculos entre a Sound Tower e o dispositivo Bluetooth, remova-os ou evite-os.
→Alguns dispositivos podem provocar interferências de rádio se estiverem demasiado perto da Sound Tower, como acontece com micro-ondas, routers sem fios, etc.

O botão PAIRING não funciona.

→Tente novamente depois de desligar a ligação do modo Stereo ou Group Play sem fios.

O dispositivo USB não é reconhecido.

→Troque a fonte para USB1/USB2 ao premir o botão de fonte, ligue o dispositivo USB na porta correta (USB1/USB2).
→Desligue a Sound Tower, ligue a Sound Tower e volte a ligar o dispositivo USB.
→Pode estar a utilizar um dispositivo USB não compatível. O dispositivo de armazenamento USB tem de estar formatado em FAT ou FAT32.

Não é possível reproduzir os ficheiros do dispositivo USB.

→Troque a fonte para USB1/USB2 ao premir o botão de fonte, ligue o dispositivo USB na porta correta (USB1/USB2).
→Pode estar a utilizar um dispositivo USB não compatível. O dispositivo de armazenamento USB tem de estar formatado em FAT ou FAT32.
→O formato de ficheiro pode não ser compatível. A Sound Tower só é compatível com os formatos de ficheiro MP3, WMA, AAC, WAV e FLAC.
→Desligue a Sound Tower, ligue a Sound Tower e volte a ligar o dispositivo USB.
→Não é possível reproduzir ficheiros encriptados ou protegidos por palavras-passe.

Não é possível carregar o dispositivo USB ligado.

→A porta USB só se destina à reprodução do dispositivo de armazenamento USB.

A Sound Tower não emite qualquer som via AUX.

→Certifique-se de que o dispositivo externo está no modo de saída AUX e certifique-se de que a Sound Tower muda para a fonte AUX1 ou AUX2.
→Certifique-se de que o cabo AUX está devidamente ligado na porta AUX1 ou AUX2.
→O volume da Sound Tower está demasiado baixo ou em silêncio. Ajuste o volume.
→ Quando ligar qualquer dispositivo externo (STB, dispositivo Bluetooth, dispositivo móvel, etc.), ajuste o volume do mesmo.
→Retire a tomada de energia e, após algum tempo, volte a colocá-la. Prima o botão POWER para ligar a Sound Tower.

A ligação do modo Stereo não funciona.

→O botão Add Stereo não funciona no modo Group Play. Desligue o modo Group Play sem fios e tente novamente a ligação do modo Stereo.

Quero passar o sistema ANFITRIÃO (PRINCIPAL) para outra ligação de Grupo Stereo ou Group Play sem fios.

→Desative o modo Group Play, selecione o Altifalante que pretende que seja primeiro ANFITRIÃO e, em seguida, utilize o LED de Grupo para ligar os outros altifalantes.
→Com o modo Grupo Stereo, o PRINCIPAL é fixo. Não pode passar outras Sound Towers para PRINCIPAL.

Não é possível fazer uma conexão "Grupo Sem Fios/Com Fios/Adicionar Estéreo/Bluetooth".

→Recomenda-se fazer um emparelhamento "Grupo Sem Fios/Com Fios/Adicionar Estéreo/Bluetooth" a menos de 1 metro do sistema.
→A Sound Tower não consegue estabelecer ligação com o televisor Samsung ao utilizar o modo Add Stereo sem Fios.

O MIC não funciona?

→Ajuste o botão VOL no painel traseiro.
→O MIC só funciona na Sound Tower ligada do modo de grupo, não funciona em ambas as Sound Towers.
→Tente desligar e voltar a ligar o microfone.

A função Ligar por BT não funciona.

→Retire a tomada de energia e, após algum tempo, volte a colocá-la. Prima o botão POWER para ligar a Sound Tower.

Como utilizar a funcionalidade de resistência à água?

→A resistência à água pode ser cumprida quando o cabo de alimentação CA está ligado, mas certifique-se de que as tampas estão completamente fechadas. Para assegurar a resistência à água, não deve colocar o produto horizontalmente na água.

Não consigo alterar do modo Stereo sem fios para o modo Stereo com fios.

→Certifique-se de que o sistema ANFITRIÃO (principal) tem Bluetooth como fonte.

Não consigo alterar a fonte.

→Não é possível alterar a fonte no modo Stereo na SUB.

Se a aplicação da Sound Tower não funcionar.

→Reinicie o dispositivo móvel.
→ Atualize a aplicação Sound Tower com a versão mais recente.→ Reinstale a aplicação Sound Tower depois de a desinstalar.→ Atualize a versão do sistema do telefone.
→Esta função é compatível com dispositivos móveis Apple com iOS 11.0 ou posterior.
→Esta função é compatível com dispositivos móveis Android com Android OS 8.0 ou posterior.

09 LICENÇAS

Bluetooth®

Para enviar dúvidas ou pedidos para questões relacionadas com código aberto, contacte a Samsung através de e-mail ([e-mail]).

11 NOTA IMPORTANTE SOBRE O SERVIÇO

• As imagens e ilustrações neste Manual do Utilizador são fornecidas apenas para referência, podendo ser diferentes do produto real.
• Poderá ser cobrada uma taxa administrativa se

(a) for enviado um técnico a casa do cliente, a pedido do cliente, e não existir qualquer avaria no produto (ou seja, o utilizador não consultou devidamente o manual do utilizador).

(b) levar a unidade a um centro de reparação e não existir qualquer avaria no produto (ou seja, o utilizador não consultou devidamente o manual do utilizador).

- O valor dessa taxa administrativa ser-lhe-á comunicado antes de ser realizada qualquer reparação ou visita ao domicílio.

12 ESPECIFICAÇÕES E GUIA

Especificações

Nome do modelo MX-ST90B
USB1/USB2	USB1: 5V/2,1AUSB2: 5V/0,5A
Peso 24,5 kg
Dimensões (L x A x P) 424 X 861 X 383 mm
Limites da temperatura de funcionamento +5°C a +35°C
Limites de humidade de funcionamento 10 % ~ 75 %
AMPLIFICADORPotência nominal de saída	1700 W
Consumo global de energia 150 W
POTÊNCIA DE SAÍDA DO DISPOSITIVO SEM FIOSPotência máx. do transmissor BT	100 mW a 2,4 GHz – 2,4835 GHz
Consumo total de energia em modo de espera (W)	2,0 W
BluetoothMétodo de desativação das portas	Prima e mantenha premido o botão BASSdurante mais de 5 segundos para desligar afunção Bluetooth Power.

NOTAS

• A Samsung Electronics Co., Ltd reserva-se ao direito de alterar as especificações sem aviso prévio.
• O peso e as dimensões indicados são aproximados.

A Samsung declara, por este meio, que este equipamento de rádio está em conformidade com a Diretiva 2014/53/UE e com as obrigações regulamentares do Reino Unido.

O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet: http://www.samsung.com, vá a Suporte e introduza o nome do modelo.

Este equipamento pode ser utilizado em todos os países da UE e no Reino Unido.

CE

[Eliminação correcta das baterias existentes neste produto]

(Aplicável a países cujos sistemas de recolha sejam separados)

Esta marca, apresentada na bateria, manual ou embalagem, indica que as baterias existentes neste produto não devem ser eliminadas juntamente com os resíduos domésticos indiferenciados no final do seu período de vida útil. Onde existentes, os símbolos químicos Hg, Cd ou Pb indicam que a bateria contém mercúrio, cádmio ou chumbo acima dos níveis de referência indicados na Directiva CE 2006/66.

Se as baterias não forem correctamente eliminadas, estas substâncias poderão ser prejudiciais para a saúde humana ou para o meio ambiente.

Para proteger os recursos naturais e promover a reutilização dos materiais, separe as baterias dos outros tipos de resíduos e recicle-as através do sistema gratuito de recolha local de baterias.

Eliminação Correcta Deste Produto

(Aplicável a países cujos sistemas de recolha sejam separados)

Esta marca apresentada no produto, nos acessórios ou na literatura – indica que o produto e os seus acessórios electrónicos (por exemplo, o carregador, o auricular, o cabo USB) não deverão ser eliminados juntamente com os resíduos domésticos no final do seu período de vida útil. Para impedir danos ao ambiente ou à saúde humana causados pela eliminação incontrolada de resíduos, deverá separar estes equipamentos de outros tipos de resíduos e reciclá-los de forma responsável, para promover uma reutilização sustentável dos recursos materiais.

Os utilizadores domésticos deverão contactar o estabelecimento onde adquiriram este produto ou as entidades oficiais locais para obterem informações sobre onde e de que forma podem entregar estes equipamentos para permitir efectuar uma reciclagem segura em termos ambientais.

Os utilizadores profissionais deverão contactar o seu fornecedor e consultar os termos e condições do contrato de compra. Este produto e os seus acessórios electrónicos não deverão ser misturados com outros resíduos comerciais para eliminação.

Para mais informações sobre os compromissos ambientais e as obrigações regulamentares específicas aos produtos da Samsung, por ex. REACH, REEE, pilhas, visite:
