MANUAL DE UTILIZADOR JARO 5003 CM BRENNENSTUHL

O Manual de instruções

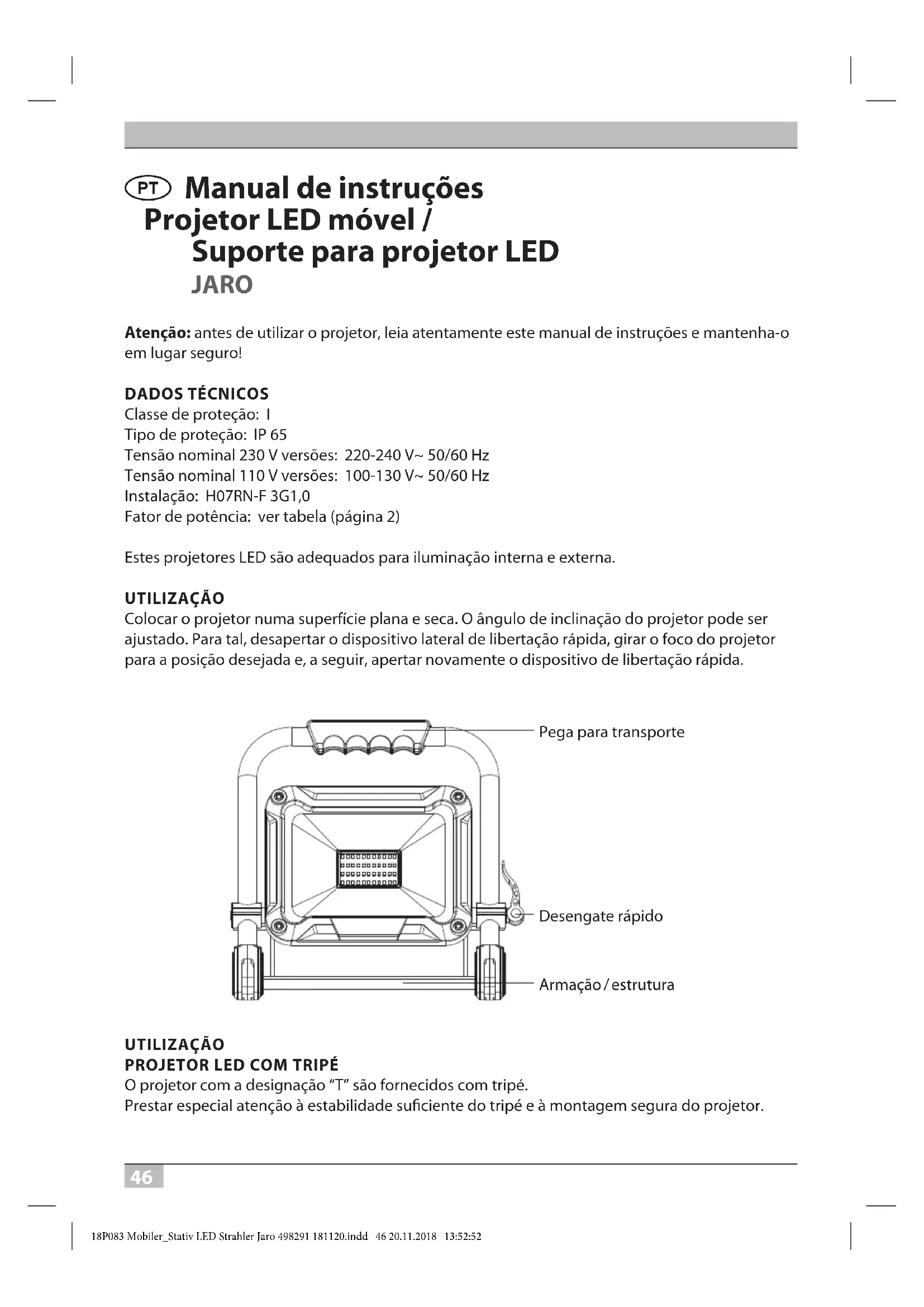

Hugo Brennenstuhl GmbH & Co. KG Seestraße 1 – 3 · D-72074 Tübingen H. Brennenstuhl S.A.S. 4 rue de Bruxelles · F-67170 Bernolsheim lectra-t ag Blegistrasse 13 · CH-6340 Baar www.brennenstuhl.com 18P083 Mobiler_Stativ LED Strahler Jaro 498291 181120.indd 45 20.11.2018 13:52:5246 O Manual de instruções Projetor LED móvel / Suporte para projetor LED JARO Atenção: antes de utilizar o projetor, leia atentamente este manual de instruções e mantenha-o em lugar seguro!

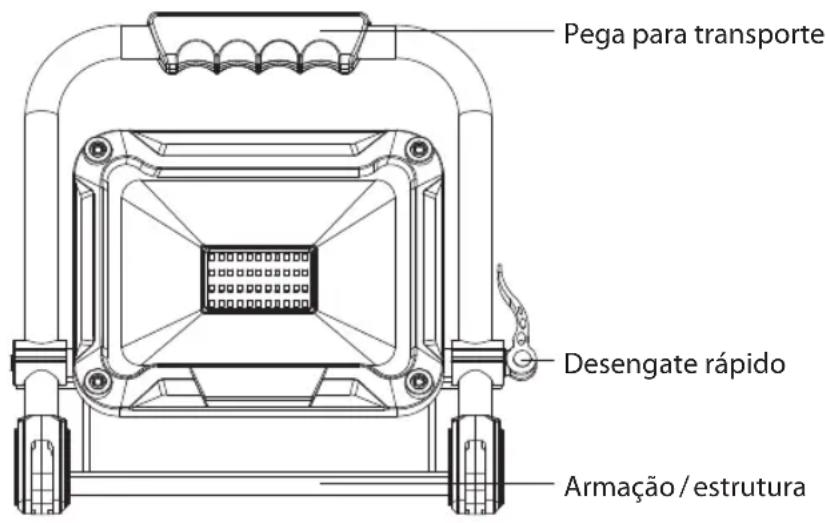

Classe de proteção: I Tipo de proteção: IP 65 Tensão nominal 230 V versões: 220-240 V~ 50/60 Hz Tensão nominal 110 V versões: 100-130 V~ 50/60 Hz Instalação: H07RN-F 3G1,0 Fator de potência: ver tabela (página 2) Estes projetores LED são adequados para iluminação interna e externa. UTILIZAÇÃO Colocar o projetor numa superfície plana e seca. O ângulo de inclinação do projetor pode ser ajustado. Para tal, desapertar o dispositivo lateral de libertação rápida, girar o foco do projetor para a posição desejada e, a seguir, apertar novamente o dispositivo de libertação rápida. Desengate rápido Armação / estrutura Pega para transporte UTILIZAÇÃO

PROJETOR LED COM TRIPÉ

O projetor com a designação “T” são fornecidos com tripé. Prestar especial atenção à estabilidade suciente do tripé e à montagem segura do projetor. 18P083 Mobiler_Stativ LED Strahler Jaro 498291 181120.indd 46 20.11.2018 13:52:5247 JARO Manual de instruções

Tripé para projetor único 20 W: com uma extensão de 75 cm a 160 cm Tripé para projetor único 30/50 W: com uma extensão de 86 cm a 152 cm Tripé para projetor duplo 2 x 20 W: com uma extensão de 82 cm a 142 cm

MONTAR O PROJETOR LED NO TRIPÉ

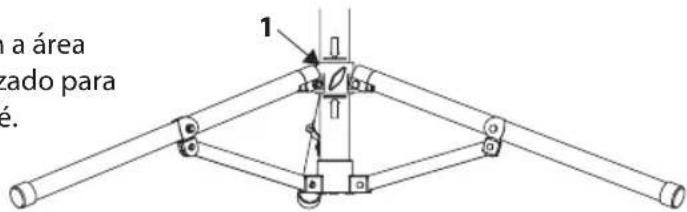

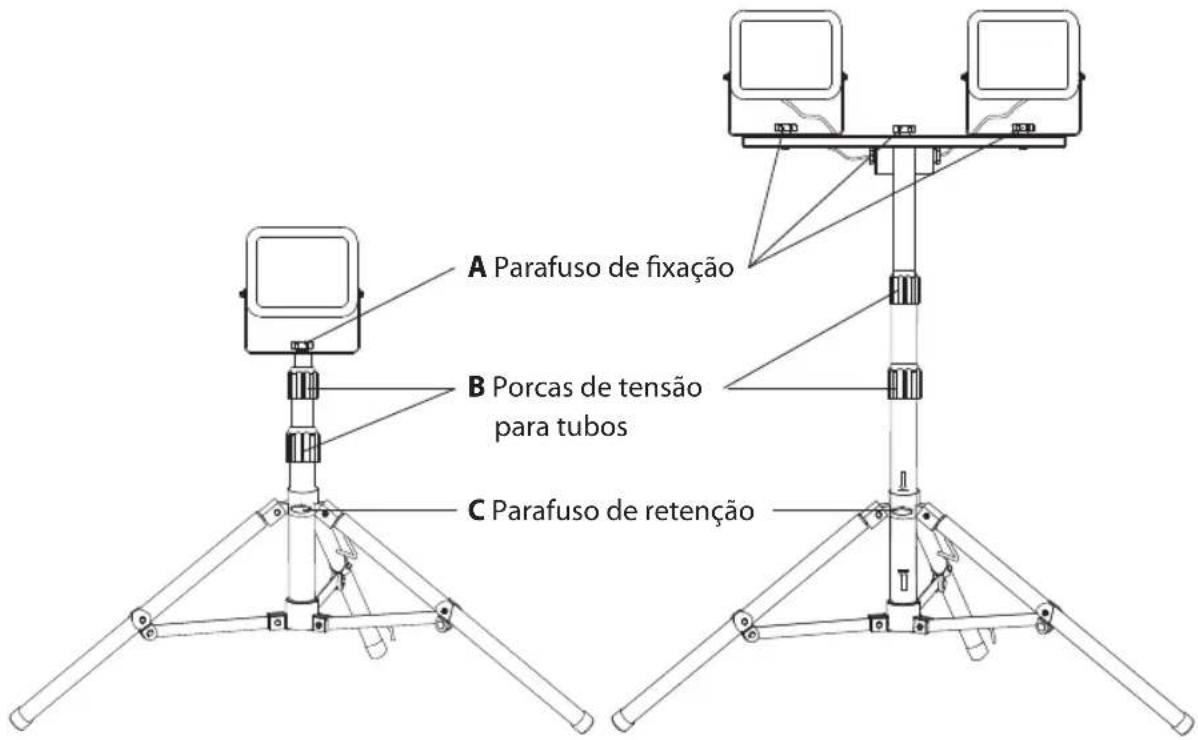

Desapertar o parafuso de retenção (C). Desdobrar completamente os suportes. Em seguida, apertar o parafuso de retenção (C). No tubo existem duas setas. Estas marcam a área onde o suporte do pé (1) deve estar localizado para assegurar a estabilidade suciente do tripé. Vericar por isso se o suporte do pé (1) está na área entre as setas. Fixar o projetor LED no tripé com o parafuso de xação (A) que se encontra no orifício central da estrutura de montagem. Desapertar porcas de tensão para tubos (B) para alterar a altura do tripé. Puxar o tripé até a altura desejada e apertar porcas de tensão para tubos (B).

1. Antes de cada utilização, examinar o projetor e a instalação relativamente a danos. Nunca

utilize o projetor se vericar algum dano. Cuidado! Um projetor danicado ou uma instalação danicada representa um risco de vida por choque elétrico! A Parafuso de xação B Porcas de tensão para tubos C Parafuso de retenção

Manual de instruções JARO

2. O o exível externo desta lâmpada não pode ser substituído. Se o o estiver danicado,

a lâmpada deverá ser eliminada.

Válido para o artigo JARO 7000 M / JARO 7003 M / JARO 7003 CM / JARO 7002 M / JARO 7012 M. Para evitar riscos, qualquer cabo externo e exível deste projetor que esteja danicado só pode substituído pelo fabricante, por um seu representante de serviço ou por um professional idêntico.

3. O projetor tem de ser devidamente aterrado.

4. O projetor não pode ser utilizado sem as anilhas de vedação corretamente instaladas!

5. Os projetores LED são extremamente brilhantes. Nunca se deve olhar diretamente para o

6. O projetor não deve ser utilizado com a capa protetora danicada. Neste caso, a capa

protetora deve ser imediatamente substituída por uma capa protetora original da Brennenstuhl.

7. Certique-se de que o projetor está numa posição segura e estável.

Certique-se de que o cabo não está torcido ou danicado.

8. Mantenha o projetor fora do alcance das crianças. As crianças não podem avaliar o perigo da

corrente elétrica. MANUTENÇÃO A fonte de luz deste projetor não é substituível; quando a fonte de luz atingir o m da vida útil, substituir totalmente o aparelho de iluminação. LIMPEZA Não utilizar solventes, agentes de limpeza corrosivos ou produtos semelhantes. Limpar apenas com um pano seco ou ligeramente húmido.

ELIMINAÇÃO DE RESÍDUOS

Eliminar aparelhos elétricos de forma ecológica! Os aparelhos elétricos não fazem parte do lixo doméstico! De acordo com a Diretiva Europeia 2012/19/UE relativa a equipamentos elétricos e eletrónicos, os aparelhos elétricos usados devem ser recolhidos separadamente e reciclados de forma ecológica e benéca ao meio-ambiente. Informe-se junto às autoridades da sua localidade sobre as possibilidades de eliminar resíduos de aparelhos usados.

DECLARAÇÃO DE CONFORMIDADE
