Produkttyp	Mobiler LED-Strahler mit Teleskopstativ
Marke	Brennenstuhl
Modell	JARO 5003 CM
Nennspannung	220-240 V~ 50/60 Hz
Schutzklasse	I
Schutzart	IP65
Leistung	50 W
Verstellbare Höhe (Stativ)	Von 86 bis 152 cm
Lichtquelle	LED nicht austauschbar
Verwendung	Innen- und Außenbereich
Material	Aluminium, Kunststoff
Farbe	Schwarz
Gewicht	Ca. 3,5 kg
Abmessungen (Strahler allein)	Ca. 20 x 15 x 10 cm
Abstrahlwinkel	120°
Farbtemperatur	Kaltweiß (ca. 6500 K)
Lichtstrom	Ca. 4000 lm
Farbwiedergabeindex (CRI)	>80
LED-Lebensdauer	Bis zu 30.000 Stunden
Pflege	Mit einem trockenen oder leicht feuchten Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	Nicht direkt in den Lichtstrahl blicken; Kabelzustand prüfen; Erdung erforderlich
Entsorgung	Nicht in den Hausmüll geben; Recycling gemäß WEEE-Richtlinie

Häufig gestellte Fragen - JARO 5003 CM BRENNENSTUHL

Kann ich den Strahler JARO 5003 CM im Freien verwenden?

Ja, dank der Schutzart IP65 ist er gegen Spritzwasser und Staub geschützt, was ihn für den Außeneinsatz geeignet macht.

Wie stelle ich die Höhe des Teleskopstativs ein?

Lösen Sie die Klemmringe (B), stellen Sie das Stativ auf die gewünschte Höhe (zwischen 86 und 152 cm) ein und ziehen Sie die Klemmringe wieder fest. Stellen Sie sicher, dass sich die Stativbefestigung im durch die beiden Pfeile auf dem Rohr markierten Bereich befindet.

Kann ich die LED-Lampe austauschen?

Nein, die Lichtquelle ist nicht austauschbar. Wenn die LED das Ende ihrer Lebensdauer erreicht hat, muss der gesamte Strahler ersetzt werden.

Was tun, wenn das Stromkabel beschädigt ist?

Das externe flexible Kabel kann nicht ersetzt werden. Wenn das Kabel beschädigt ist, muss die Lampe entsorgt werden. Verwenden Sie niemals einen Strahler mit beschädigtem Kabel.

Wie reinige ich den Strahler?

Verwenden Sie ein trockenes oder leicht feuchtes Tuch. Verwenden Sie niemals Lösungsmittel, Scheuermittel oder ähnliche Produkte, die das Gehäuse oder die Scheibe beschädigen könnten.

Wird der Strahler sehr heiß?

LED-Strahler werden weniger heiß als Halogenstrahler, bleiben aber warm. Stellen Sie sicher, dass der Strahler auf einer stabilen Oberfläche steht und decken Sie das Gerät während des Betriebs nicht ab.

Wie entsorge ich den Strahler?

Gemäß der europäischen Richtlinie 2012/19/EU (WEEE) entsorgen Sie das Gerät nicht im Hausmüll. Bringen Sie es zu einer Sammelstelle für das Recycling von Elektroschrott.

Was ist die minimale und maximale Höhe des Teleskopstativs?

Für das Modell JARO 5003 CM erstreckt sich das Teleskopstativ von 86 cm bis 152 cm. Stellen Sie sicher, dass die Stativbefestigung korrekt zwischen den Pfeilen positioniert ist.

Kann ich den Strahler neigen?

Ja, der Strahler ist mit Arretierung verstellbar. Lösen Sie den Schnellverschluss, neigen Sie den Strahler in die gewünschte Position und ziehen Sie den Verschluss wieder fest.

Was tun, wenn die Sicherheitsscheibe beschädigt ist?

Ersetzen Sie die Scheibe durch ein Original-Ersatzteil von Brennenstuhl, bevor Sie den Strahler verwenden. Verwenden Sie das Gerät niemals mit einer gesprungenen oder zerbrochenen Scheibe.

Benutzerfragen zu JARO 5003 CM BRENNENSTUHL

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Lampe kostenlos im PDF-Format! Finden Sie Ihr Handbuch JARO 5003 CM - BRENNENSTUHL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. JARO 5003 CM von der Marke BRENNENSTUHL.

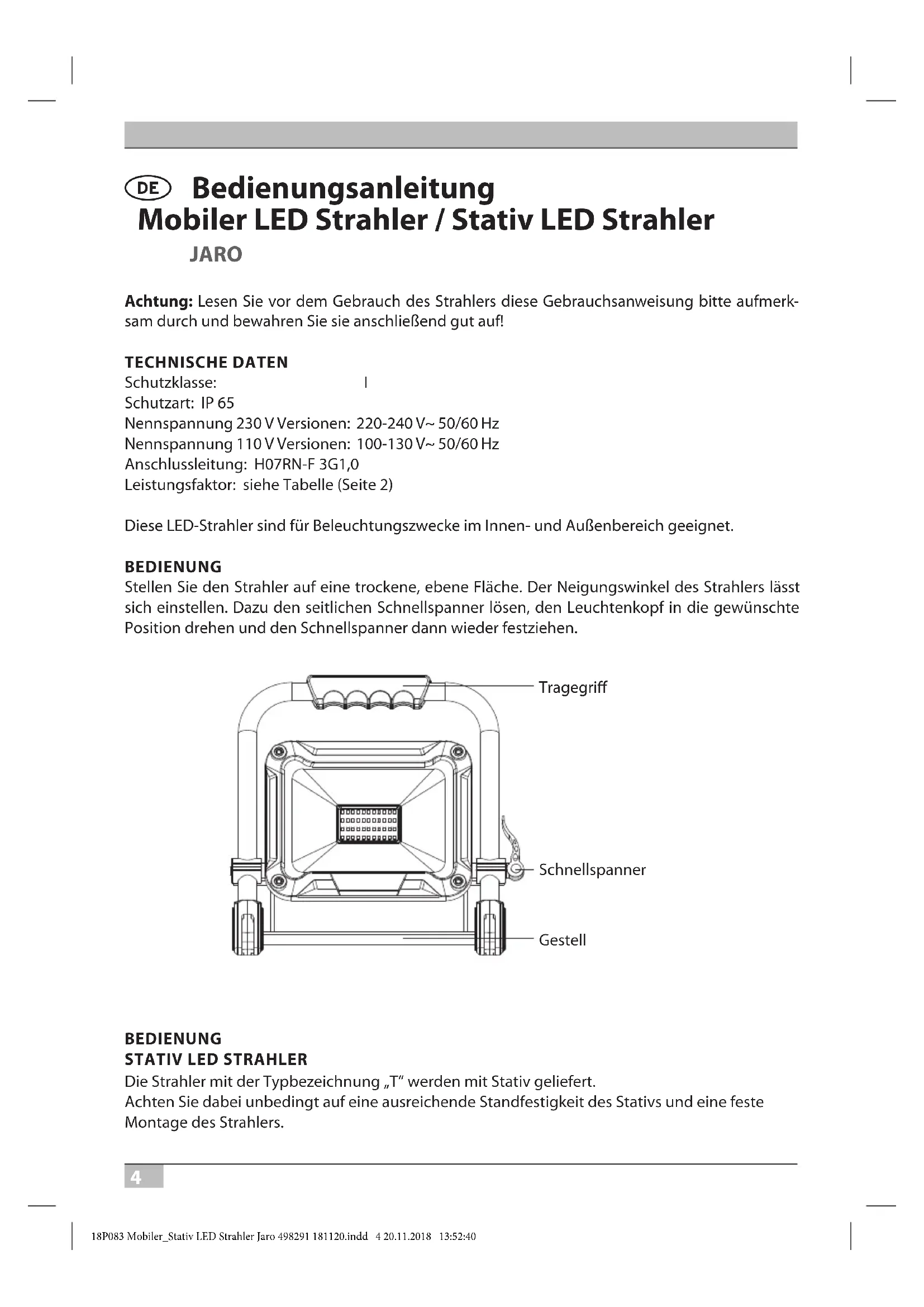

BEDIENUNGSANLEITUNG JARO 5003 CM BRENNENSTUHL

DE Bedienungsanleitung.... 4

Achtung: Lesen Sie vor dem Gebrauch des Strahlers diese Gebrauchsanweisung bitte aufmerksam durch und bewahren Sie sie anschließend gut auf!

TECHNISCHE DATEN

Schutzklasse:

Schutzart: IP 65

Nennspannung 230 V Versionen: 220-240 V\~ 50/60 Hz

Nennspannung 110 V Versionen: 100-130 V\~ 50/60 Hz

Anschlussleitung: H07RN-F 3G1,0

Leistungsfaktor: siehe Tabelle (Seite 2)

Diese LED-Strahler sind für Beleuchtungszwecke im Innen- und Außenbereich geeignet.

BEDIENUNG

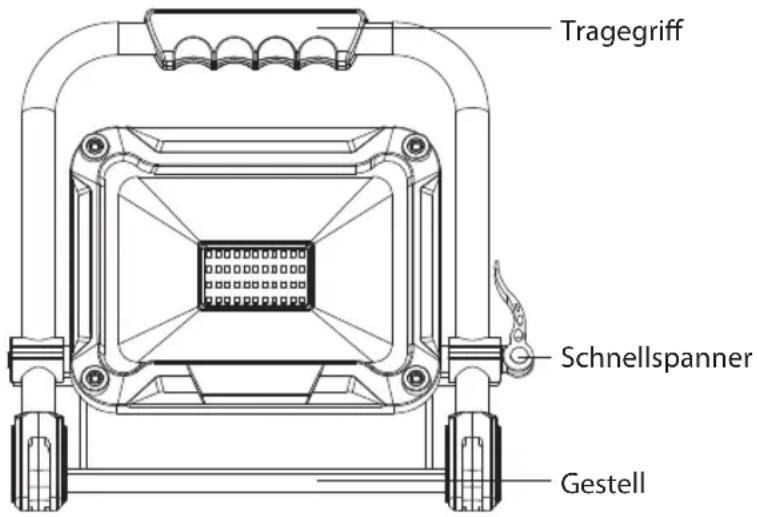

Stellen Sie den Strahler auf eine trockene, ebene Fläche. Der Neigungswinkel des Strahlers lässt sich einstellen. Dazu den seitlichen Schnellspanner lösen, den Leuchtenkopf in die gewünschte Position drehen und den Schnellspanner dann wieder festziehen.

Tragegriff Schnellspanner Gestell

BEDIENUNG

STATIV LED STRAHLER

Die Strahler mit der Typbezeichnung „T“ werden mit Stativ geliefert.

Achten Sie dabei unbedingt auf eine ausreichende Standfestigkeit des Stativs und eine feste Montage des Strahlers.

Stativ für Einzelstrahler 20 W: ausziehbar von 75 cm bis 160 cm Stativ für Einzelstrahler 30/50 W: ausziehbar von 86 cm bis 152 cm Stativ für Doppelstrahler 2 x 20 W: ausziehbar von 82 cm bis 142 cm

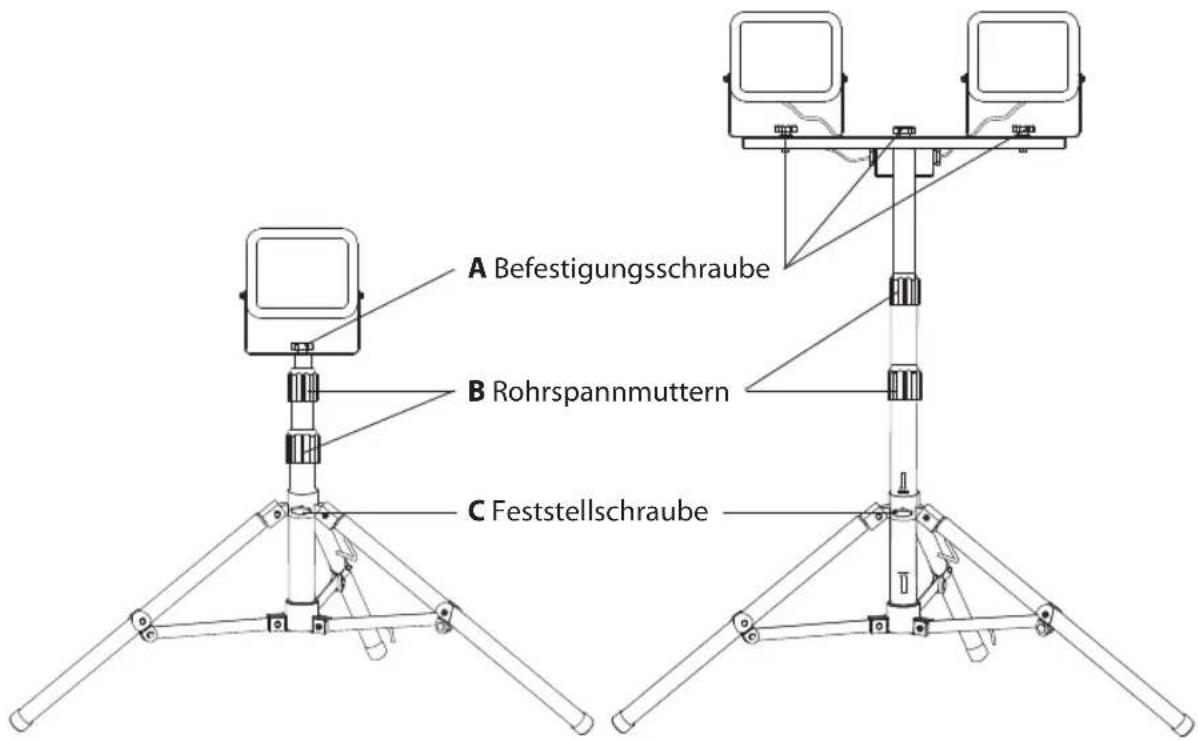

MONTAGE DES LED STRAHLERS AUF DEM STATIV
A Befestigungsschraube B Rohrspannmuttern C Feststellschraube

Feststellschraube (C) lösen. Die Standfüße vollständig ausklappen. Anschließend die Feststellschraube (C) wieder anziehen.

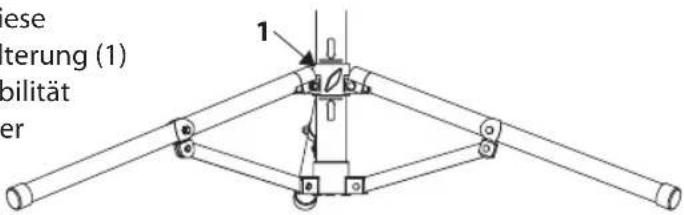

Auf dem Rohr befinden sich zwei Pfeile. Diese markieren den Bereich, wo sich die Fußhalterung (1) befinden muss, um eine ausreichende Stabilität des Stativs sicherzustellen. Stellen Sie daher sicher, dass sich die Fußhalterung (1) im Bereich zwischen den Pfeilen befindet.

ese terung (1) bilität er

Den LED-Strahler mit Hilfe der Befestigungsschraube (A) am mittleren Loch des Befestigungsbügels auf dem Stativ befestigen.

Um die Stativhöhe zu ändern, lösen Sie die Rohrspannmutter (B). Das Stativ bis zur gewünschten Höhe ausziehen und die Rohrspannmuttern (B) wieder anziehen.

SICHERHEITSHINWEISE

Überprüfen Sie vor jedem Gebrauch den Strahler und die Netzanschlussleitung auf etwaige Beschädigungen. Benutzen Sie Ihren Strahler niemals, wenn Sie irgendwelche Beschädigungen feststellen. Vorsicht! Ein beschädigter Strahler oder eine beschädigte Netzanschlussleitung bedeuten Lebensgefahr durch elektrischen Schlag!
Die äußere flexible Leitung dieser Leuchte kann nicht ausgetauscht werden; falls die Leitung beschädigt ist, muss die Leuchte verschrottet werden.
2.1. Gültig für Artikel JARO 7000 M / JARO 7003 M / JARO 7003 CM / JARO 7002 M / JARO 7012 M.
Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
Der Strahler muss ordnungsgemäß geerdet werden.
Der Strahler darf ohne alle ordnungsgemäß angebrachten Dichtungsringe nicht benutzt werden!
LED-Strahler sind extrem hell. Bitte niemals direkt in das Licht schauen.
Eine zerstörte Schutzabdeckung muss vor weiterer Benutzung des Strahlers durch eine Original Brennenstuhl Schutzabdeckung ersetzt werden.

BRENNENSTUHL JARO 5003 CM - SICHERHEITSHINWEISE - 1

Stellen Sie sicher, dass der Strahler einen sicheren und stabilen Stand hat.
Achten Sie darauf, dass das Kabel nicht gequetscht oder anderweitig beschädigt wird.
Halten Sie Kinder von dem Strahler fern. Kinder können die Gefahr durch den elektrischen Strom nicht einschätzen.

WARTUNG

Die Lichtquelle dieser Leuchte ist nicht ersetzbar; wenn die Lichtquelle ihr Lebensdauerende erreicht hat, ist die gesamte Leuchte zu ersetzen.

REINIGUNG

Verwenden Sie keine Lösungsmittel, ätzende Reinigungsmittel oder ähnliches. Benutzen Sie zur Reinigung nur ein trockenes oder leicht angefeuchtetes Tuch.

ENTSORGUNG

BRENNENSTUHL JARO 5003 CM - ENTSORGUNG - 1

Elektrogeräte umweltgerecht entsorgen! Elektrogeräte gehören nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Möglichkeiten zur Entsorgung des ausgedienten Geräts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.
