INSTRUKCJA OBSŁUGI JARO 5003 CM BRENNENSTUHL

N Instrukcja obsługi

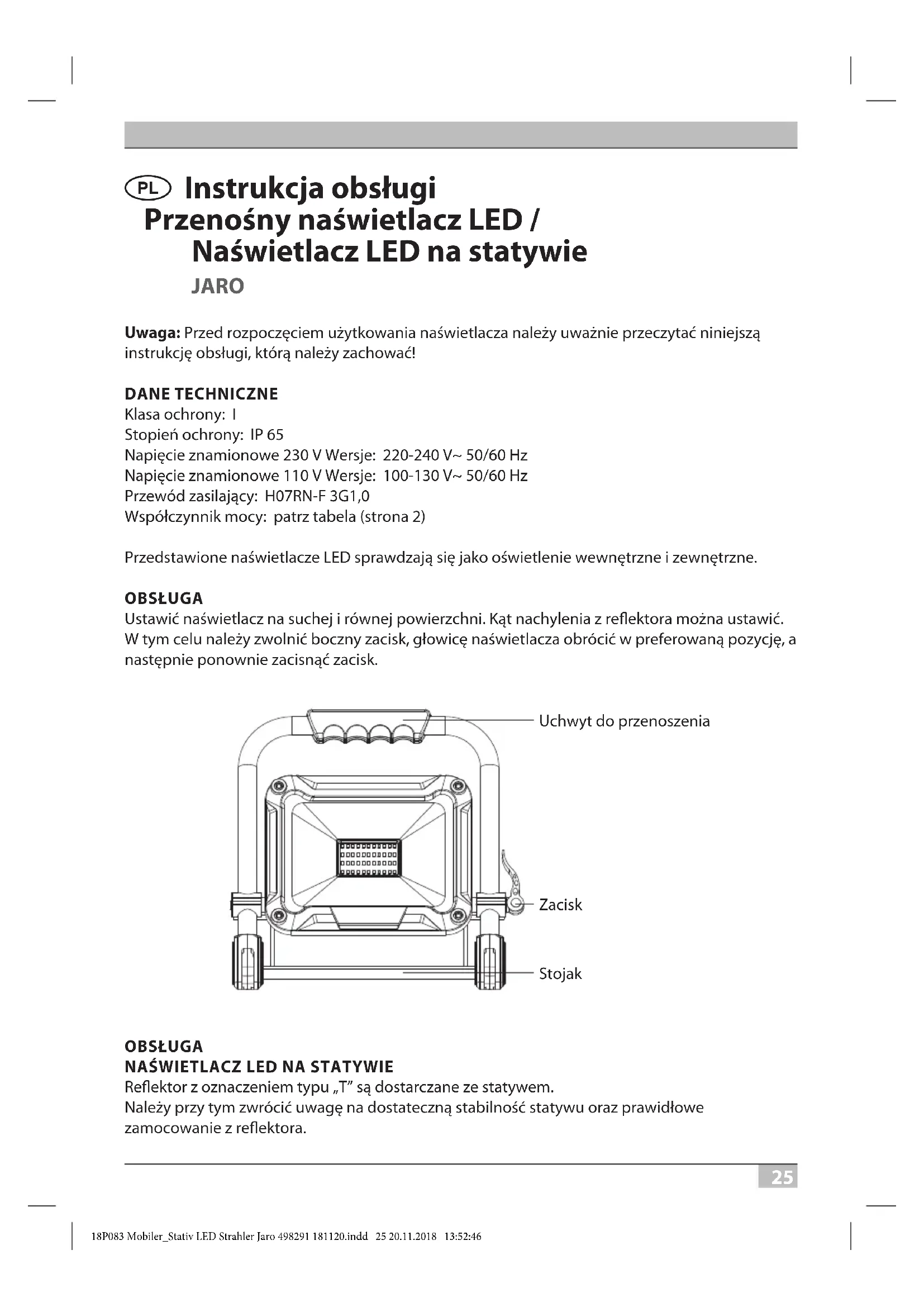

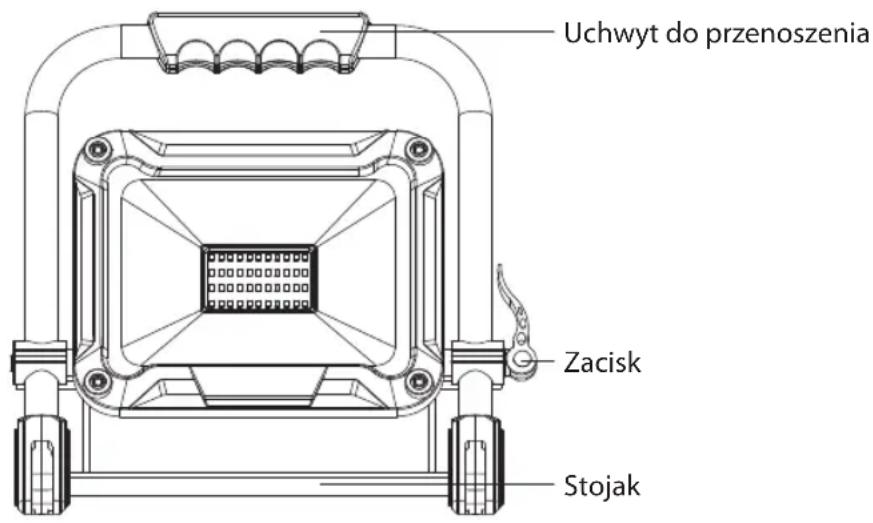

La declaración de conformidad ha sido dispuesta por el fabricante. Dirección Hugo Brennenstuhl GmbH & Co. KG Seestraße 1 – 3 · D-72074 Tübingen H. Brennenstuhl S.A.S. 4 rue de Bruxelles ∙ F-67170 Bernolsheim lectra-t ag Blegistrasse 13 ∙ CH-6340 Baar www.brennenstuhl.com 18P083 Mobiler_Stativ LED Strahler Jaro 498291 181120.indd 24 20.11.2018 13:52:4525 N Instrukcja obsługi Przenośny naświetlacz LED / Naświetlacz LED na statywie JARO Uwaga: Przed rozpoczęciem użytkowania naświetlacza należy uważnie przeczytać niniejszą instrukcję obsługi, którą należy zachować! DANE TECHNICZNE Klasa ochrony: I Stopień ochrony: IP 65 Napięcie znamionowe 230 V Wersje: 220-240 V~ 50/60 Hz Napięcie znamionowe 110 V Wersje: 100-130 V~ 50/60 Hz Przewód zasilający: H07RN-F 3G1,0 Współczynnik mocy: patrz tabela (strona 2) Przedstawione naświetlacze LED sprawdzają się jako oświetlenie wewnętrzne i zewnętrzne. OBSŁUGA Ustawić naświetlacz na suchej i równej powierzchni. Kąt nachylenia z reektora można ustawić. W tym celu należy zwolnić boczny zacisk, głowicę naświetlacza obrócić w preferowaną pozycję, a następnie ponownie zacisnąć zacisk. Zacisk Stojak Uchwyt do przenoszenia OBSŁUGA

NAŚWIETLACZ LED NA STATYWIE

Reektor z oznaczeniem typu „T” są dostarczane ze statywem. Należy przy tym zwrócić uwagę na dostateczną stabilność statywu oraz prawidłowe zamocowanie z reektora. 18P083 Mobiler_Stativ LED Strahler Jaro 498291 181120.indd 25 20.11.2018 13:52:4626

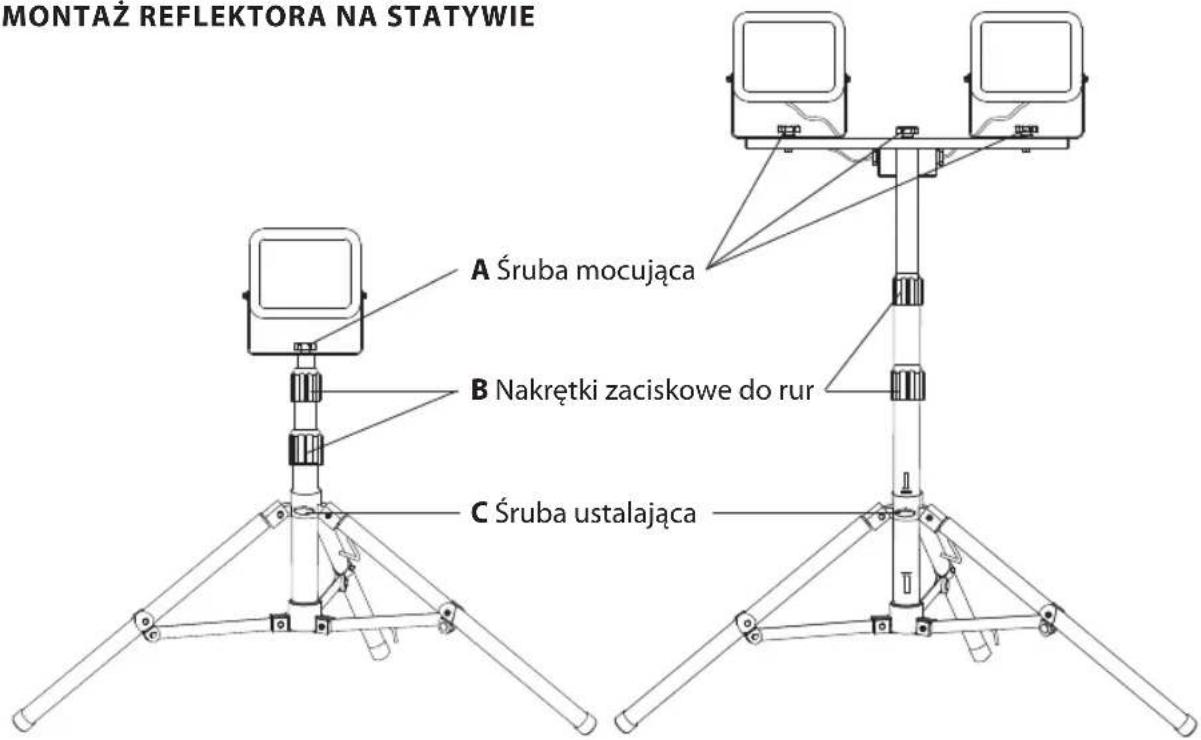

Instrukcja obsługi JARO A Śruba mocująca B Nakrętki zaciskowe do rur C Śruba ustalająca Statyw do naświetlacza pojedynczego 20 W: zakres wysuwu od 75 cm do 160 cm Statyw do naświetlacza pojedynczego 30/50 W: zakres wysuwu od 86 cm do 152 cm Statyw do naświetlacza podwójnego 2 x 20 W: zakres wysuwu od 82 cm do 142 cm

MONTAŻ REFLEKTORA NA STATYWIE

Poluzować nakrętki zaciskowe do rur (C). Całkowicie rozłożyć nóżki stojaka. Następnie ponownie dokręcić śrubę ustalającą (C). Na rurze znajdują się dwie strzałki. Oznaczają one obszar, gdzie musi się znaleźć uchwyt nożny (1), aby zapewnić dostateczną stabilność statywu. Dlatego należy upewnić się, że uchwyt nożny (1) znajduje się pomiędzy strzałkami. ReektorLED zamocować na statywie przy pomocy śruby mocującej (A) w środkowym otworze pałąka mocującego. Aby zmienić wysokość statywu, wystarczy nakrętki zaciskowe do rur (B). Wyciągnąć statyw na żądaną wysokość i ponownie dokręcić nakrętki zaciskowe do rur (B).

WSKAZÓWKI BEZPIECZEŃSTWA

1. Przed każdym użyciem należy sprawdzić naświetlacz oraz przewód zasilający pod kątem

ewentualnych uszkodzeń. Nigdy nie korzystać z naświetlacza w przypadku stwierdzenia jakichkolwiek uszkodzeń. Uwaga! Uszkodzony naświetlacz lub przewód zasilający stanowią niebezpieczeństwo zagrażające życiu na skutek porażenia prądem elektrycznym!

2. Zewnętrzny przewód giętki lampy nie podlega wymianie; w przypadku uszkodzenia

przewodu lampę należy oddać na złom.

18P083 Mobiler_Stativ LED Strahler Jaro 498291 181120.indd 26 20.11.2018 13:52:4627 JARO Instrukcja obsługi

2.1. Obowiązuje dla artykułów JARO 7000 M / JARO 7003 M / JARO 7003 CM / JARO 7002 M / JARO 7012 M. W celu uniknięcia zagrożeń, uszkodzony zewnętrzny przewód giętki naświetlacza może wymienić wyłącznie producent, jego przedstawiciel serwisowy lub specjalista dysponujący podobnymi kompetencjami.

3. Naświetlacz należy prawidłowo uziemić.

4. Użytkowanie naświetlacza bez prawidłowo założonych wszystkich pierścieni uszczelniających

5. Naświetlacze LED emitują ekstremalnie jasne światło. Nigdy nie patrzeć bezpośrednio w

6. Zniszczoną obudowę ochronną należy wymienić na oryginalną obudowę ochronną marki

Brennenstuhl, zanim ponownie rozpoczniemy użytkowanie naświetlacza.

7. Upewnić się, że naświetlacz jest ustawiony w sposób bezpieczny i stabilny.

Zwrócić uwagę, aby nie doszło do zmiażdżenia lub innego typu uszkodzenia przewodu.

8. Zwrócić uwagę, aby dzieci nie miały dostępu do naświetlacza. Dzieci nie potraą ocenić

niebezpieczeństwa związanego z porażeniem prądem elektrycznym. KONSERWACJA Źródło światła w naświetlaczu nie jest wymienne. Gdy źródło światła wyeksploatuje się, należy wymienić cały naświetlacz. CZYSZCZENIE Nie stosować rozpuszczalników, żrących środków czyszczących itp. Do czyszczenia używać tylko suchej lub delikatnie zwilżonej ściereczki. UTYLIZACJA Sprzęt elektryczny należy utylizować w sposób bezpieczny dla środowiska naturalnego! Urządzenia elektryczne to nie domowe śmieci czy odpadki! Zgodnie z Dyrektywą Europejską 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego, zużyte urządzenia elektryczne należy gromadzić osobno i przekazywać do ponownego przetworzenia w sposób bezpieczny dla środowiska naturalnego. O możliwościach utylizacji wysłużonego urządzenia dowiedzą się Państwo w urzędzie miasta lub gminy.
