Tipo de produto	Aquecedor térmico infravermelho halogênio
Marca	Etherma
Modelo	Solamagic SM500W
Potência	500 W
Alimentação elétrica	230 V ~ 50 Hz, necessita de um fusível 16 A temporizado (tipo C16A)
Tipo de proteção	IP24 (com todas as conexões ligadas e homologadas)
Classe de proteção	Classe I
Altura de montagem mínima	1,80 m acima do solo
Distância mínima às paredes laterais	0,5 m (conforme anexo 1)
Distância mínima ao teto	0,5 m (conforme anexo 2)
Dimensões (C x L x A) aproximadas	600 x 100 x 150 mm
Peso aproximado	2,5 kg
Vida útil da lâmpada halogênia	5000 horas
Funções principais	Aquecimento infravermelho orientável, desligamento e ligamento por interruptor ou controle remoto (conforme versão)
Manutenção e limpeza	Limpar com um pano macio e úmido sem produto de limpeza; não mergulhar em água
Segurança	Não cobrir, não olhar diretamente para a lâmpada, manter crianças afastadas, montagem por um profissional
Peças de reposição e reparabilidade	Lâmpada halogêna intercambiável, cabo de alimentação substituível; reparos apenas pelo serviço de assistência técnica autorizado
Garantia	2 anos para o aparelho, 1 ano para a lâmpada halogênia; 3 anos para os modelos ECO+
Informações gerais	Uso externo, montagem na parede ou no teto, fabricado na Alemanha

Perguntas frequentes - Solamagic SM500W Etherma

Qual é a altura de montagem mínima recomendada?

A altura de montagem mínima é de 1,80 m acima do solo para garantir uma segurança ideal.

Posso usar este aquecedor em ambientes internos?

Não, este aquecedor é projetado para uso externo. Não é adequado para obter uma temperatura agradável em ambientes internos.

Como limpar o aparelho?

Desligue o aparelho e deixe-o esfriar. Limpe a caixa com um pano macio e úmido sem usar produto de limpeza. Nunca mergulhe o aparelho em água.

O que fazer se o aparelho não aquecer?

Verifique se o interruptor está ativado, se o fusível é de pelo menos 16 A temporizado, e se a lâmpada halogênia não está quebrada. Se o problema persistir, entre em contato com a assistência técnica.

Qual é a vida útil da lâmpada halogênia?

A vida útil média é de 5000 horas. Após esse período, substitua a lâmpada entrando em contato com o fabricante.

Posso substituir o cabo de alimentação eu mesmo?

Não, os reparos, incluindo a substituição do cabo, devem ser realizados pelo serviço de assistência técnica do fabricante ou um vendedor autorizado.

É seguro deixar o aparelho sem vigilância?

Não, é desaconselhável deixar o aparelho ligado sem vigilância. Nunca cobrir o aparelho quando estiver em funcionamento.

Qual distância devo respeitar em relação às paredes?

Respeite uma distância de pelo menos 0,5 m das paredes laterais e do teto, conforme os anexos do manual.

Posso orientar o aquecedor depois de ligá-lo?

Não, desligue o aparelho e deixe-o esfriar antes de modificar a direção do aquecimento.

Qual é a garantia do aparelho?

A garantia é de 2 anos para o aparelho e 1 ano para a lâmpada halogênia. Para os modelos ECO+, a garantia é estendida para 3 anos.

MANUAL DE UTILIZADOR Solamagic SM500W Etherma

Instruções de montagem e funcionamento para radiador de infravermelhos

500 W, (IR 02004 / IR 02016)

1000 W, (IR 02007 / IR 02010)

1400 W kompakt, (IR 02001)

1400 W Basic, ECO+, (IR 03001 / IR 03038)

2000 W Basic, (IR 03002)

2000 W Basic, ECO+, (IR 04002 / IR 04039)

2000 W RC, ECO+, (IR 04003)

2000 W IP65 ECO+, (IR 04006)

2800 W, (IR 04009)

Índice

Indicações de segurança e de operação....143

Volume de fornecimento ....144

Indicações de montagem 145

Colocação em funcionamento ....150

Indicações de limpeza 150

Procura de erros ....151

Condições de garantia....152

Indicações complementares....153

Anexos

- Anexo 1: Aparelhos montados dados técnicos, distâncias de segurança

- Anexo 2: Aparelhos montados no teto dados técnicos, distâncias de segurança

- Anexo 3: Diagramas de radiação

AX

AX

AX

Indicações de segurança e de operação

Tenha em atenção as seguintes indicações:

Leia atentamente o manual de instruções antes da montagem e guarde-o.

Este aparelho de aquecimento deve ser utilizado no exterior por pessoas adultas. Não se destina a criar um nível de temperatura confortável em espaços interiores.

As crianças não devem brincar com o aparelho de aquecimento. Limpezas e manutenções pelo utilizador não podem ser efectuadas por crianças sem supervisão. As crianças com menos de 3 anos devem manter-se afastadas, a não ser se estiverem a ser sempre supervisionadas.

Cuidado – algumas partes do produto podem ficar muito quentes e causar queimaduras. Ter especial cuidado se estiverem presentes crianças e pessoas vulneráveis.

• A montagem deve ser realizada correctamente em conformidade com as normas de instalação VDE 0100 (eventualmente também partes 559 e 701) por uma pessoa competente.
• Em todos os trabalhos obrigatoriamente. desligar o aparelho do circuito eléctrico (retirar a ficha de rede, desligar o fusível). Ligar o aquecimento apenas depois de terem sido estabelecidas completamente todas as conexões.
• A instalação doméstica para a fonte de alimentação do aquecedor deve ser projetada com um interruptor e segura com um fusível de pelo menos 16A de acção lenta (tipo C16A).
• Não montar directamente sob tomadas, caixas de distribuição, interruptores ou cabos eléctricos.
• As tomadas devem situar-se exclusivamente nas posições indicadas no anexo 1.
• Não colocar o emissor térmico em conformidade com VDE 0100, parte 559 na proximidade de cortinados ou substâncias inflamáveis.
• O aparelho cumpre a classe de proteção mínima IP 24 se estiverem ligados todos os conetores (ficha do aparelho, ficha dos componentes de ampliação) e está autorizado para uso em exteriores.
• Nunca utilize o aparelho sem supervisão.
• Não cobrir o aparelho quando estiver ligado ou quente, existe perigo de incêndio.
• Para ajustar a direcção do raio, desconectar o aparelho e deixar arrefecer.

• Não olhar directamente durante um longo período de tempo, assim como a uma distância curta para a lâmpada de halogéneo por IV que se situa em funcionamento.

• Lâmpada de halogéneo por IV são sensíveis a contacto directo com a pele (não tocar com os dedos). Gordura ou outras sujidades podem ser limpas com um pano humedecido em álcool.

• Para assegurar a vida útil da lâmpada de halogéneo por IV deve-se proteger esta contra vibrações, pancadas e substâncias nocivas como por ex. ácidos, amoníaco, poeira de cimento etc.
• A lâmpada de halogéneo por IV deve ser protegida contra esforços mecânicos. Deve ser substituída quando se tornarem visíveis colorações (escurecimentos, deformações) ou a vida nominal é alcançado.
• Os elementos do aparelho danificados, como p. ex., cabo de ligação, interruptor basculante, mangas vedantes ou tubos de aquecimento devem ser obrigatoriamente substituídos. O aparelho deve ser desmontado imediatamente e armazenado em local seco.
• Os trabalhos de reparação (substituição de um cabo de ligação defeituoso, de um tubo de aquecimento defeituoso ou algo semelhante) devem apenas ser realizados pelo serviço pós-venda do fabricante ou um revendedor autorizado.
• Os trabalhos de limpeza e de manutenção devem ser efectuados exclusivamente por pessoas adultas com suficiente conhecimento técnico.

Volume de fornecimento

Manual de montagem e de utilização

Indicações de montagem

• Montagem do radiador apenas com material de montagem adequado (exemplo: parafuso M6x60 com bucha de metal em bases de pedra ou betão) em bases sólidas e que tenham uma flamabilidade normal, difícil ou sejam inflamáveis.
• No caso de o radiador e a tomada não serem montados na mesma superfície, deve-se assegurar que o campo de radiação não possa ser apontado para a tomada. Por outro lado, deve-se assegurar obrigatoriamente que a tomada não aqueça acima de 70°C na operação do radiador.
• O radiador IV deve ser montado disposto „para baixo“ em caso de montagem oblíqua no teto.
• As distâncias de segurança devem ser cumpridas de acordo com o anexo 1 e 2.
• A área do efeito térmico pode ser estimada por meio do diagrama de radiação (anexo 3). Neste constam os tamanhos das superfícies de radiação e a intensidade máx. de radiação a várias distâncias do emissor térmico.
• Altura de montagem: pelo menos 1,80 m acima do solo

• Fixar a haste respeitando as distâncias de segurança (anexo 1) e as indicações de segurança e operação.
• Desapertar as porcas em estrela e porcas sextavadas dos fusos roscados
• Colocar aparelho e abrir ligeiramente a haste
• Num dos lados colocar a porca sextavada no fuso roscado e apertar contra a haste
• Ajustar o ângulo de actuação
• Apertar a porca sextava M6 com chave de bocas SW 10.
• Colocar as porcas em estrela de ambos os lados.

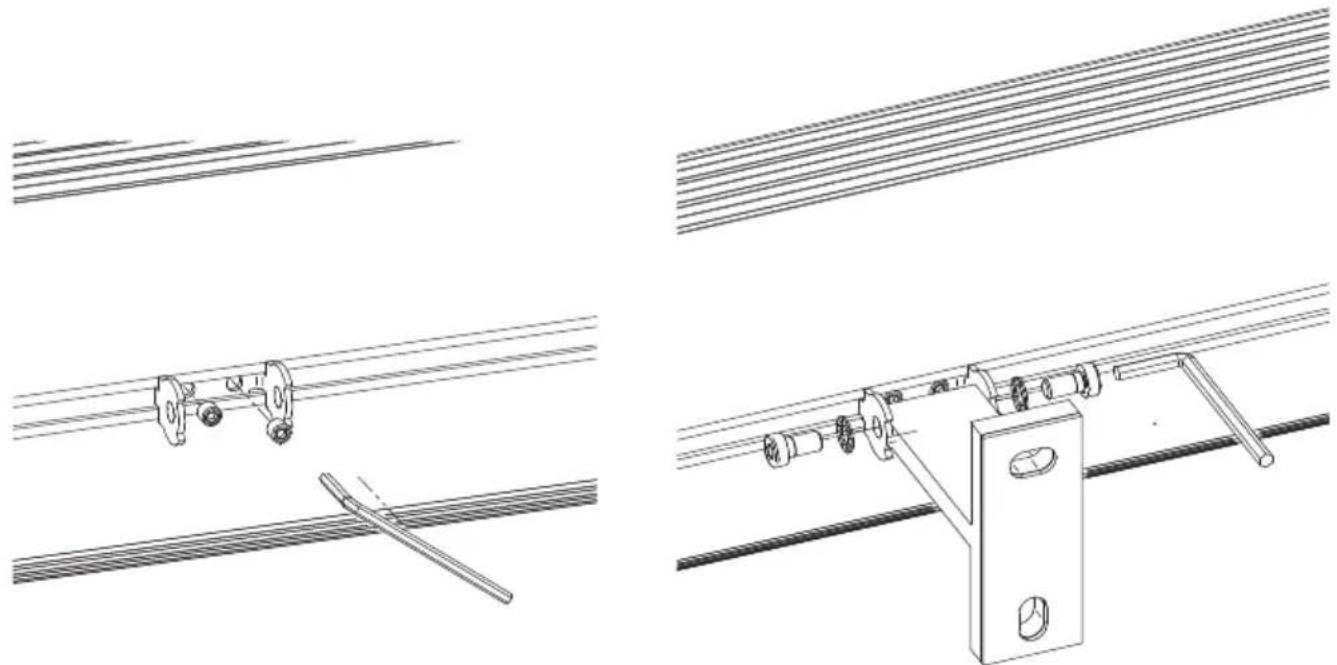

2. Para radiador com haste em T

• Usando 2 parafusos montar o suporte em T com placa de silicone na superfície de fixação, considerando as distâncias de segurança e as indicações de segurança e de operação (ver Anexo 1)
• Alinhar a calha no aquecedor e fixar usando parafusos de aperto.
• Com a calha posicionar o radiador no suporte de parede em T. Apertar manu-almente a calha ao suporte de parede em T, usando os parafusos M6, com discos dentados 6,4, lateralmente pela calha.
• Colocar o radiador na posição desejada, aperar ambos os parafusos M6 com uma chave de sextavado interno (SW5).

• Estabelecer distância de montagem adequada da haste basculante no radiador.
• Fixar o prato de teto o teto/parede com o material de montagem adequado.

ATENÇÃO! Em caso de montagem no teto deve-se instalar os discos isoladores entregues em conjunto entre o teto e o prato do teto.

• Apertar sempre as articulações na porca de slot, até já não ser possível deslocar estas no aparelho, apertar pernos roscados M3.
• Ajustar as articulações até o sentido de inclinação desejado ser atingido.
• Posicionar no prato de teto e apertar perno roscado M5.

4. Para radiador com moldura de montagem no teto

Indicações gerais

• A montagem não pode mudar ou influenciar a estática existente do teto.
• A instalação eléctrica deve ocorrer fora da moldura de montagem (acesso de revisão).
• As distâncias mínimas segundo o anexo 2 designam os espaços livres para a circulação do ar. Estas não podem ser tornadas mais estreitas ou tapadas por isolantes ou por outros meios.

Passos de montagem:

• Ajustar o recorte de teto no local usando as medidas do anexo 2.
• Efectuar a ligação eléctrica do aparelho.
• Colocar o aparelho com as duas molas planas no (1) recorte de teto, apertar a mola em espiral (2) na moldura de montagem e mergulhar também este lado no recorte de teto.
• Deixar a mola de suporte (2) segurar contra o lado interior do recorte de teto.

5. Outros tipos de fixação

Em respeite as indicações de montagem especiais para o material dos acessórios.

Colocação em funcionamento

O aparelho deve ser ligado à rede. No caso de modelos sem interruptor, ocorre imediatamente a potência de aquecimento com a conexão da ficha de rede na tomada. No caso de modelos com interruptor ou receptor sem fios, a potência de aquecimento é activada através do accionamento do interruptor ou do comando à distancia.

Se necessário respeite as instruções especiais para o controlo remoto.

Indicações de limpeza

• Desligar o aparelho da rede.
• Deixar a caixa arrefecer.
• Limpar a caixa com um pano húmido e macio, por isso não utilizar qualquer produtos de limpeza.

Nunca mergulhar ou pulverizar o aparelho em líquidos.

Uma eventual alteração da cor da grelha de protecção, seguindo-se uma influência do calor como resultado de processos físicos normais e não apresenta qualquer falha.

Procura de erros / Ajuda

Problema: Não é possível desligar o aparelho.

• No caso de modelos com interruptor, este deve ser ligado consoante a ligação à rede.
• Verificou a força do seu fusível? Para uma operação sem avarias do radiador necessita de uma força de fusível de 16 amperes (de acção lenta).
• Verifique se a lâmpada de halogéneo por IV está quebrada. Se sim, entre em contacto com o serviço de apoio ao cliente ou o fabricante.

Problema: O aparelho não aquece suficientemente.

• Verifique o ângulo da radiação. Os objectos que devem ser aquecidos devem situar-se no campo de radiação directo.
• Verifique a distância e a altura de montagem do radiador.
• A potência do radiador não é forte suficiente. Compara para tal a superfície a aquecer nos dados técnicos.

Problema: A lâmpada de halogéneo por IV não produz mais potência de aquecimento.

• A durabilidade média em lâmpadas de halogéneo IV é de 5000 horas.
• se a potência de vida expirar, entre em contacto com o serviço de apoio ao cliente ou o fabricante.

Condições de garantia para aparelhos Solamagic

Para os aparelhos representados neste manual prestamos garantia conso- ante as seguintes condições:

1. Solucionamos gratuitamente de acordo com as medidas das seguintes regulações os danos ou falhas no aparelho, que resultam comprovadamente num erro de fábrica, se nos comunicar imediatamente após a detecção no aparelho. A garantir para o aparelho é de 2 anos, para aparelhos com a designação ECO+ oferecemos uma garantia prolongada em 1 ano, com 3 anos em geral. O tubo de aquecimento tem uma garantia de 12 meses com máx. 5000 horas operacionais nesse período.

O dever de garantia não é cativado em caso de divergências mínimas em relação à constituição nominal que sejam irrelevantes para o valor e possibilidade de utilização do aparelho. A garantia também não é válida em caso de danos que sejam causados por condições climáticas especiais, condições atmosféricas anormais ou condições de operação inadequadas. Um vendedor especializado recomenda-lhe uma versão de produto para esse tipo de utilização. Também se pode extinguir qualquer direito a garantia se os danos ou falhas no aparelho resultarem de montagem incorrecta ou da inobservância das indicações de operação.

1. A garantia é efectuada de modo a que o aparelho com anomalias seja reparado gratuitamente mediante a nossa escolha ou substituído por um aparelho adequado. Aparelhos para os quais é pedida referência a este serviço de garantia devem ser entregues ou enviadas para o fabricante ou um centro de serviço autorizado. Não são cobridos os custos de trabalho e de material do consumidor final. Em cada caso, o recibo de compra com a compra e / ou entrega, bem como fornecer uma descrição detalhada do erro.

2. A garantia é anulada se os reparos ou ajustes são feitos, o que não está autorizado por nós ou se o nosso equipamento com peças, partes ou acessórios são fornecidos, que não são peças originais, e têm causado um defeito. O mesmo se aplica se a placa de identificação ou o número do aparelho tiver sido removido ou tornado ilegível.

3. Excluem-se desta garantia os danos ou falhas de ligação não devida, o manuseamento inadequado, os danos mecânicos particularmente nos tubos de aquecimento, assim como a inobservância das prescrições de montagem e instruções de operação. Não assumimos qualquer responsabilidade pelos danos seguintes.

4. As condições de garantia não contemplam nem um prolongamento do prazo de garantia, nem tornam efectivo um novo período de garantia. O prazo de garantia das peças de substituição montadas é o mesmo de todo o aparelho. Desde que um dano ou falha não possa ser eliminado, o melhoramento seja rejeitado por nós ou intoleravelmente atrasado, será fornecida uma substituição do mesmo valor e sem custos mediante pedido do utilizador final. Em caso de um fornecimento de substituição, reservamo-nos o direito de reivindicar uma compensação pela utilização adequada do tempo de vida útil até à data. Os aparelhos substituídos tornam-se nossa propriedade.

5. A garantia apenas entra em vigor se o cliente tiver de registar o seu aparelho através do cartão de garantia no fabricante.

Estas condições da garantia aplicam-se a partir de 1.1.2015 para o aparelho comprado num país da União Europeia, mesmo se o utilizar no estrangeiro. As condições de garantia não possuem qualquer efeito sobre a reivindicação de garantia legal.

Indicações complementares

Reservado o direito a alterações técnicas

Estes produtos são „Made In Germany“ (fabricado na Alemanha).

Encontra outros produtos da SOLAMAGIC®

e acessórios em:

www.SOLAMAGIC.com

Respeite o seguinte vocabulário em anexo:

Anexo 1: Aparelhos montados - dados técnicos, distâncias de segurança

1	Tipo de aparelho	8	Medida (mm)
2	Grupo de produto	9	Peso (kg)
3	Ligação à corrente	10	Vida útil média (h)
4	Tipo de protecção	11	Distância (mm)
5	Potência (W)	12	Montagem no teto
6	Classe de protecção	13	Montagem na parede
7	Marca A Distância para a parede lateral
C	Distância para a parede subjacente D Distância para teto
E	Distância para a superfície iluminada

Anexo 2: Aparelhos montados no teto - dados técnicos, distâncias de segurança

1	Tipo de aparelho	7	Marca
2	Grupo de produto	9	Peso (kg)
3	Ligação à corrente	10	Vida útil média (h)
4	Tipo de protecção	B1	Largura de recorte
5	Potência B2 Largura da moldura
6	Classe de protecção L1 Comprimento de recorte
H3	Distância do teto L2 Comprimento de moldura
A	Distância para a parede lateral E		Distância para a superfície iluminada

Anexo 3: Diagramas de radiação

1

Potência máx.

2

Superfície térmica

Dados técnicos, distâncias de segurança, diagramas de radiação
