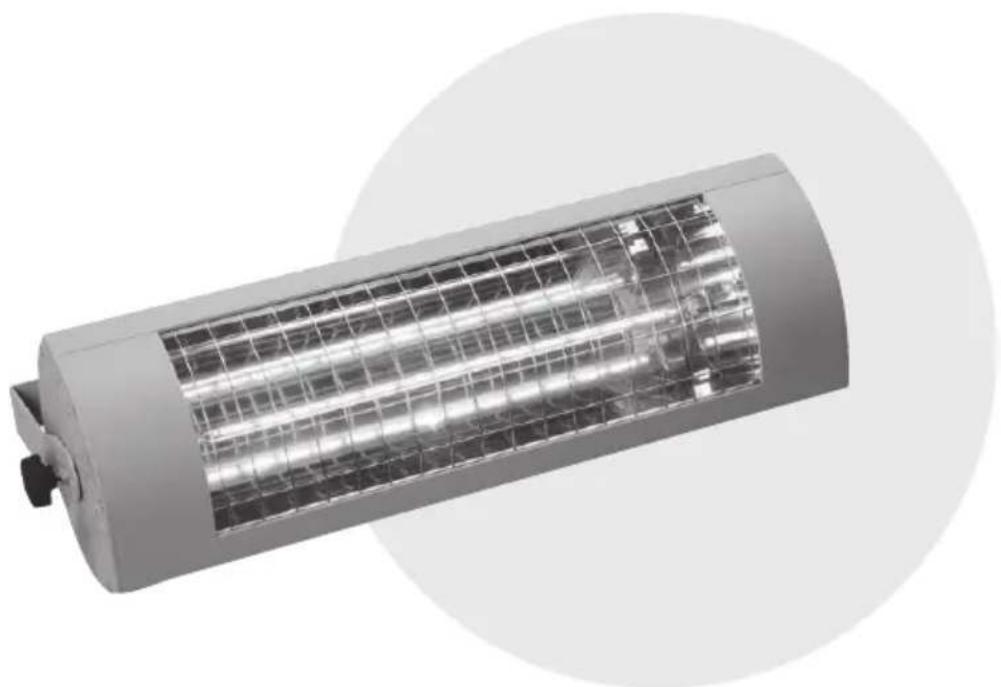

BEDIENUNGSANLEITUNG Solamagic SM500W Etherma

• Anlage 1: Aufbaugeräte Technische Daten, Sicherheitsabstände

• Anlage 2: Deckeneinbaugeräte Technische Daten, Sicherheitsabstände

• Anlage 3: Strahlungsdiagramme

Sicherheits- und Bedienungshinweise Bitte beachten Sie folgende Hinweise: Lesen Sie die Gebrauchsanleitung vor der Montage sorgfältig durch und bewah- ren Sie diese auf. Dieses Heizgerät ist für den Außenbereich für die Benutzung von erwachsenen Personen bestimmt. Es ist nicht zur Schaffung eines angenehmen Temperaturni- veaus in Innenräumen bestimmt. Kinder dürfen nicht mit dem Heizgerät spielen. Kinder jünger als 3 Jahre sind fernzuhalten, es sei denn, sie werden ständig überwacht. Vorsicht – Einige Teile des Produktes können sehr heiß werden und Ver- brennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder und schutzbedürftige Personen anwesend sind.

• Die Montage muss fachgerecht nach den Installationsvorschriften VDE 0100 (ggfl. auch Teil 559 und 701 beachten) von einer fachkundigen Person durch- geführt werden.

• Bei allen Arbeiten die elektrische Anlage unbedingt spannungsfrei schalten (Netzstecker ziehen, Sicherung ausschalten). Die Heizung erst einschalten, wenn alle Leitungsverbindungen vollständig hergestellt sind.

• Die Hausinstallation zur Stromversorgung des Heizgerätes muss mit einem Schalter ausgeführt sein und mit einer Sicherung von mindestens 16A Träge (Typ C16A) abgesichert sein.

• Nicht direkt unter Steckdosen, Verteilerdosen, Schaltern oder elektrischen Lei- tungen montieren.

• Steckdosen dürfen sich ausschließlich in den in der Anlage 2 vorgegebenen Positionen befinden.

• Den Wärmestrahler gemäß VDE 0100 Teil 559 nicht in der Nähe von Vorhängen oder brennbaren Stoffen anbringen.

• Das Gerät erfüllt erfüllt mindestens die Schutzart IP 24 wenn alle Steckverbin- dungen (Gerätestecker, Stecker der Erweiterungskomponenten) eingesteckt sind und ist für den Außenbereich zugelassen.

• B etreiben Sie das Gerät niemals unbeaufsichtigt.

• Das Gerät im eingeschaltetem oder warmen Zustand nicht abdecken,es besteht Brandgefahr.

• Zum Verstellen der Strahlrichtung das Gerät abschalten und abkühlen lassen.

• Nicht direkt für längere Zeit, sowie aus kurzer Distanz in die in betrieb befindliche IR-Halogenlampe sehen.

• IR-Halogenlampen sind empfindlich gegen direkten Hautkontakt (nicht mit den Fingern berühren). Fett oder andere Verschmutzungen können Sie mit einem alkohol-getränkten Tuch beseitigen.06/2018

• Um die Lebensdauer der IR-Halogenlampe sicherzustellen ist diese vor Vibrati- onen, Stößen und vor Schadstoffen wie z.B. Säuren, Ammoniak, Zementstaub etc. zu schützen.

• Die IR-Halogenlampe ist vor mechanischer Beanspruchung zu schützen. Sie muss ausgetauscht werden, wenn Verfärbungen (Dunkelstellen, Verformungen) sichtbar werden oder die Nennlebensdauer erreicht ist.

• Beschädigte Geräteelemente wie z. B. Anschlußleitung, Schalterwippe, Dicht- manschette oder Heizröhre müssen unbedingt ausgetauscht werden. Das Ge- rät muß sofort abgebaut und trocken aufbewahrt werden.

• Reparaturarbeiten (Austausch einer defekten Anschlussleitung, einer defekten Heizröhre oder ähnliches) sind nur durch den Kundendienst der Herstellerrma oder einem autorisierten Vertragshändler duchzuführen.

• Reinigungs- und Wartungsarbeiten dürfen ausschließlich von erwachsenen Per- sonen mit hinreichender Fachkenntnis durchgeführt werden. Lieferumfang IR-Wärmestahler Halter am Gerät montiert oder im Set Montage- und Gebrauchsanleitung DE06/2018

• Montage des Strahlers nur mit geeignetem Montagematerial (Beispiel: Schrau- be M6x60 mit Metalldübel bei Stein- oder Betonuntergrund) auf festen, tragfähi- gen, normal- oder schwer- bzw. nicht-entammbarem Untergrund.

• Falls Strahler und Steckdose nicht auf der gleichen Fläche montiert werden, ist sicherzustellen, dass das Strahlungsfeld nicht auf die Steckdose gerichtet werden kann. Anderenfalls ist zwingend sicherzustellen, dass die Steckdose im Strahlerbetrieb sich nicht auf über 70°C erwärmen kann.

• IR-Wärmestrahler sind bei schräger Deckenmontage mit Leitungsanordnung „unten“ zu montieren.

• Die Sicherheitsabstände gemäß Anlage 1 und 2 sind einzuhalten.

• Der Bereich der Wärmewirkung kann anhand des Strahlungsdiagrammes (Anlage 3) abgeschätzt werden. Darin sind in verschiedenen Abständen vom Wärmestrahler die Größen der Strahlungsächen und jeweils die max. Strah- lungsintensität ausgewiesen.

• Montagehöhe: mindestens 1,80 m über Fußboden DE06/2018

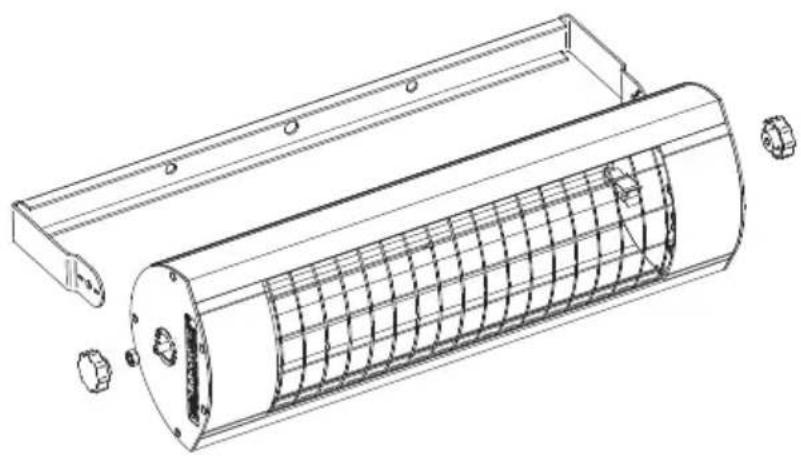

1. Für Wärmestrahler mit Bügel

• Bügel unter Beachtung der Sicherheitsabstände (Anlage 1) und Sicherheits- und Bedienhinweise befestigen.

• Sterngriffmuttern und Sechskantmutter von den Gewindespindeln abdrehen

• Gerät aufstecken und dabei den Bügel leicht aufbiegen

• Auf einer Seite die Sechskantmutter auf den Gewindebolzen aufschrauben und gegen den Bügel festdrehen

• Strahlungswinkel individuell einstellen

• Sechskantmutter M6 mit Maulschlüssel SW 10 anziehen.

• Sterngriffmutter beidseitig aufschrauben. DE06/2018

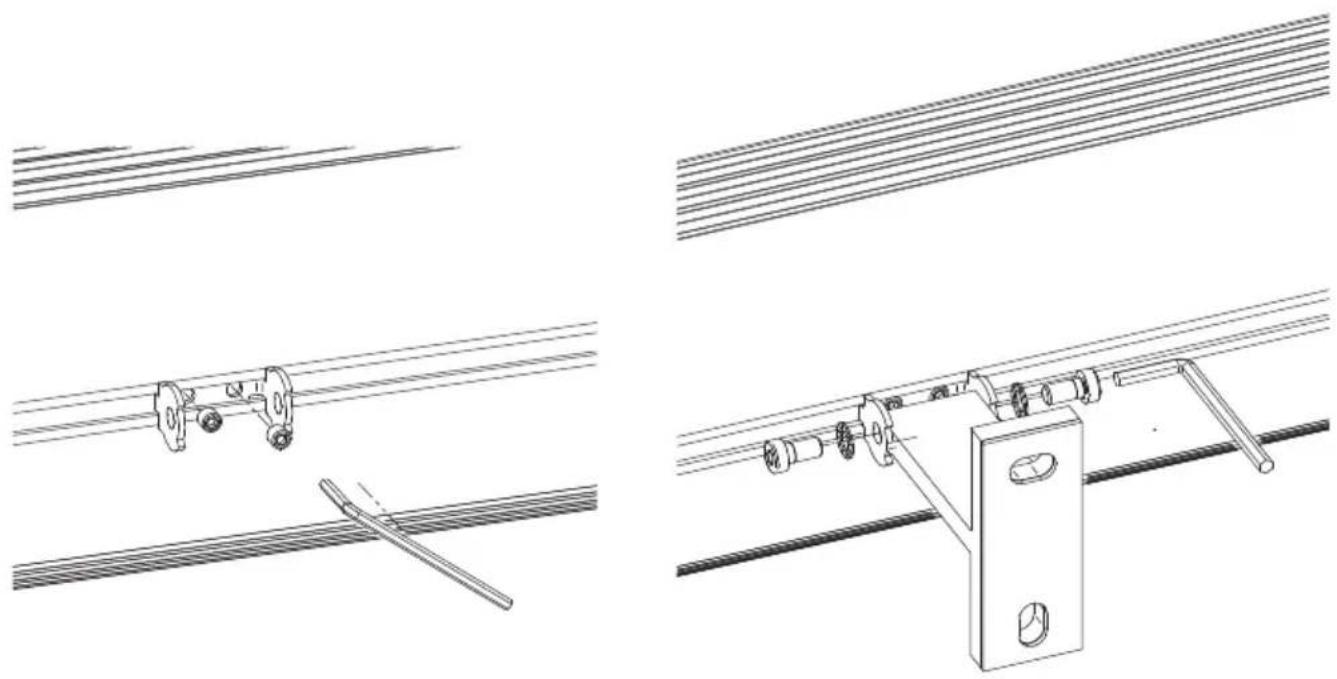

2. Für Wärmestrahler mit T-Halter

• T-Halter mit untergelegter Silikonplatte unter Beachtung der Sicherheitsab- stände und Sicherheitshinweise mit 2 Schrauben auf der Befestigungsäche montieren (siehe Anlage 1)

• Klemmschlitten am Heizgerät ausmitteln und durch Anziehen der Klemm- schrauben xieren.

• Den Wärmestrahler mit dem Klemmschlitten auf dem T-Wandhalter positionie- ren. Die Schrauben M6 mit Zahnscheiben 6,4 seitlich durch den Klemmschlit- ten in den T-Wandhalter handfest einschrauben.

• Den Wärmestrahler in die gewünschte Strahlrichtung bringen und die beiden Schrauben M6 mit Innensechskantschlüssel (SW5) fest anziehen. DE06/2018

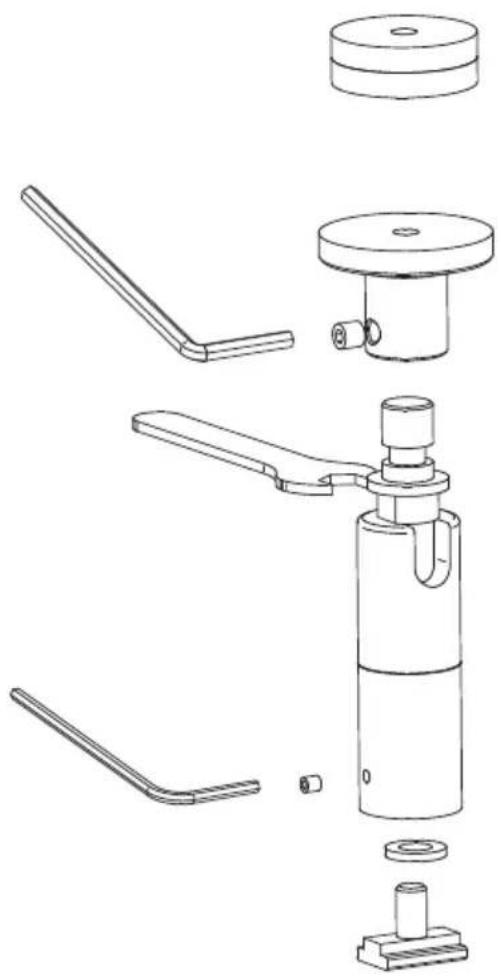

• Geeigneten Montageabstand der Kippgelen- ke am Wärmestrahler festlegen.

• Deckenteller im gewählten Abstand mit ge- eignetem Montagematerial an Wand/Decke befestigen. ACHTUNG! Bei Deckenmontage sind die mitgeliefer- ten Isolierscheibenzwischen Decke und Deckenteller zu installieren.

• Gelenke jeweils auf Nutensteinen festdre- hen bis diese sich am Gerät nicht mehr ver- schieben lassen, Gewindestifte M3 festdre- hen.

• Gelenke so einstellen, bis die gewünschte Kipprichtung erreicht ist.

• In Deckenteller positionieren und Gewin- destift M5 festdrehen.

3. Für Wärmestrahler mit Kippgelenken

4. Für Wärmestrahler mit Deckeneinbaurahmen

• Die Montage darf die vorhandene Deckenstatik nicht verändern oder beeinträch- tigen.

• Der elektrische Anschluß muss außerhalb des Einbaurahmens erfolgen (Revisi- onszugang).

• Die Mindestabstände gemäß Anlage 2 bezeichnen die Freiräume zur Luftzir- kulation. Diese dürfen nicht durch Dämmstoff oder anderweitig eingeengt oder abgedeckt werden. Montageschritte:

• Deckenausschnitt mit den Abmessungen gemäß Anlage 2 bauseits erstellen.

• Gerät elektrisch anschließen.

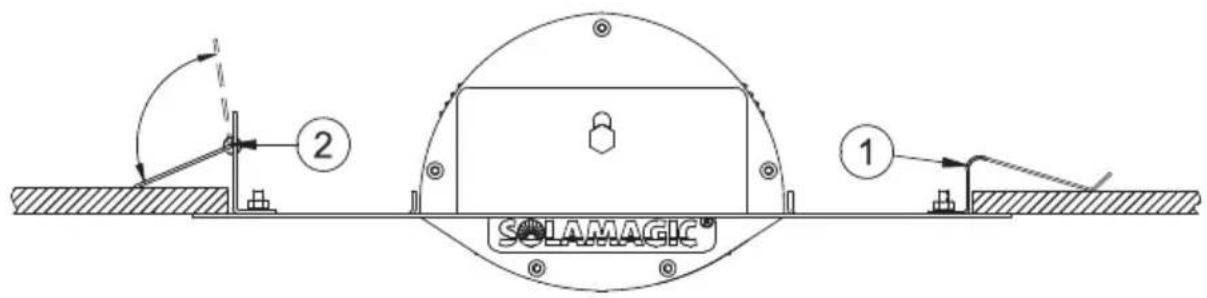

• Gerät mit den Flachfedern (1) in den Deckenausschnitt einschieben,

• Spiralfeder (2) am Einbaurahmen zurückdrücken und auch diese Seite in den Deckenausschnitt eintauchen.

• Haltefedern (2) gegen die Innenseite des Deckenausschnittes arretieren lassen.

5. Weitere Befestigungsarten

Bitte beachten Sie die dem Zubehörmaterial beigefügten besonderen Montage- hinweise. DE06/2018

Inbetriebnahme Das Gerät muss ans Netz angeschlossen werden. Bei Modellen ohne Schalter erfolgt die Heizleistung sofort mit dem Einstecken des Netzsteckers in die Steck- dose. Bei den Modellen mit Schalter oder Funkschalter wird die Heizleistung durch die Betätigung des Schalters bzw. der Fernbedienung aktiviert. Bitte beachten Sie gegebenfalls die gesonderte Bedienanleitung für die Funkfern- bedienung. Reinigungshinweise

• Gerät vom Netz trennen.

• Gehäuse abkühlen lassen.

• Gehäuse mit einem feuchten, weichen Lappen abwischen, dabei keine Reini- gungsmittel verwenden. Das Gerät niemals in Flüssigkeiten tauchen oder abspritzen. Eine eventuelle Verfärbung des Schutzgitters infolge Wärmeeinwirkung re- sultiert aus normalen physikalischen Vorgängen und stellt keinen Mangel dar. DE06/2018

Fehlersuche / Hilfe Problem: Das Gerät lässt sich nicht einschalten.

• Bei Modellen mit Schalter muss dieser nach dem Netzanschluss angeschaltet werden.

• Haben Sie die Stärke Ihrer Sicherung überprüft? Sie benötigen für einen stö- rungsfreien Betrieb der Strahler eine Sicherungsstärke von 16 Ampere (Träge).

• Prüfen Sie bitte, ob die IR-Halogenlampe gebrochen ist. Falls ja, setzen Sie sich bitte mit dem Kundendienst bzw. dem Hersteller in Verbindung. Problem: Das Gerät heizt nicht ausreichend.

• Überprüfen Sie den Strahlungswinkel. Die zu erwärmenden Objekte sollten sich im direkten Strahlungsfeld benden.

• Überprüfen Sie die Entfernung und Montagehöhe des Strahlers.

• Die Leistung des Strahlers ist nicht stark genug. Vergleichen Sie dazu die be- heizbare Fläche in den technischen Daten. Problem: Die IR-Halogenlampe bringt keine Heizleistung mehr.

• Die mittlere Lebensdauer beträgt bei IR-Halogenlampen 5000 Stunden.

• Ist die Lebensleistung abgelaufen setzen Sie sich bitte mit dem Kundendienst bzw. dem Hersteller in Verbindung.06/2018

Garantiebedingungen für Solamagic-Geräte Für die in diesem Handbuch dargestellten Geräte leisten wir Garantie gemäß nachstehenden Bedingungen:

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Regelungen Schäden

oder Mängel am Gerät, die nachweislich auf einem Werksfehler beruhen, wenn sie uns unverzüglich nach Feststellung am Gerät gemeldet werden. Die Garan- tiedauer für das Gerät beträgt 2 Jahre, für Geräte mit ECO+ Kennzeichnung ge- währen wir eine um 1 Jahr verlängerte Garantie von insgesamt 3 Jahren. Für die Heizröhre beträgt die Garantiedauer 12 Monate mit max. 5000 Betriebsstunden in diesem Zeitraum. Eine Garantiepicht wird nicht ausgelöst durch geringfü- gige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchs- tauglichkeit des Gerätes unerheblich sind. Ebenfalls entfällt eine Garantiepicht bei Schäden aus besonderen Klimabedingungen, bei anormalen Umweltbe- dingungen oder bei sachfremden Betriebsbedingungen. Ihr Fachhändler berät Sie gerne über Geräteausführungen in derartigen Einsatzfällen. Es kann keine Garantie übernommen werden, wenn die Schäden oder Mängel am Gerät auf fehlerhaften Einbau oder Nichtbeachtung von Bedienungshinweisen zurückzu- führen sind.

2. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Geräte nach unse-

rer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Geräte ersetzt werden. Geräte, für die unter Bezugnahme auf diese Garantie eine Garantieleis- tung beansprucht wird, sind dem Hersteller oder einer autorisierten Servicestelle zu übergeben oder zuzusenden. Arbeits- und Sachkosten des Endabnehmers werden nicht erstattet. Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferda- tum sowie eine detaillierte Fehlerbeschreibung vorzulegen.

3. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen

vorgenommen werden, die hierzu von uns nicht ermächtigt sind oder wenn un- sere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und einen Defekt verursacht haben. Das Gleiche gilt, wenn das Typenschild bzw. die Gerätenummer entfernt oder unleserlich ge- macht wurden.

4. Ausgeschlossen von dieser Garantie sind Schäden oder Mängel aus nicht vor-

schriftsmäßigem Anschluss, unsachgemäßer Handhabung, mechanische Be- schädigungen insbesondere an der Heizröhre sowie Nichtbeachtung der Ein- bauvorschriften und Bedienungsanweisungen. Für Folgeschäden übernehmen wir keine Haftung.

5. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch

setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Er- DE06/2018

satzteile endet mit der Garantiefrist für das ganze Gerät. Sofern ein Schaden oder Mangel nicht beseitigt werden kann oder die Nachbesserung von uns ab- gelehnt oder unzumutbar verzögert wird, wird auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geliefert. Im Falle einer Ersatzlieferung behalten wir uns die Geltendmachung einer angemessenen Nutzungsanrechnung für die bisherige Nutzungszeit vor. Ersetzte Geräte gehen in unser Eigentum über.

6. Die Garantie tritt nur in Kraft, wenn der Kunde sein Gerät mittels der Garantie-

karte beim Hersteller hat registrieren lassen. Diese Garantiebedingungen gelten ab 1.1.2015 für in einem Land der Euro- päischen Union gekaufte Geräte, selbst wenn Sie diese im Ausland nutzen. Die Garantiebedingungen haben keine Auswirkungen auf den gesetzlichen Gewährleistungsanspruch. Ergänzende Hinweise Technische Änderungen vorbehalten. Diese Produkte sind „Made in Germany“. Weitere Produkte von SOLAMAGIC

und Zubehör nden Sie unter: www.SOLAMAGIC.com06/2018

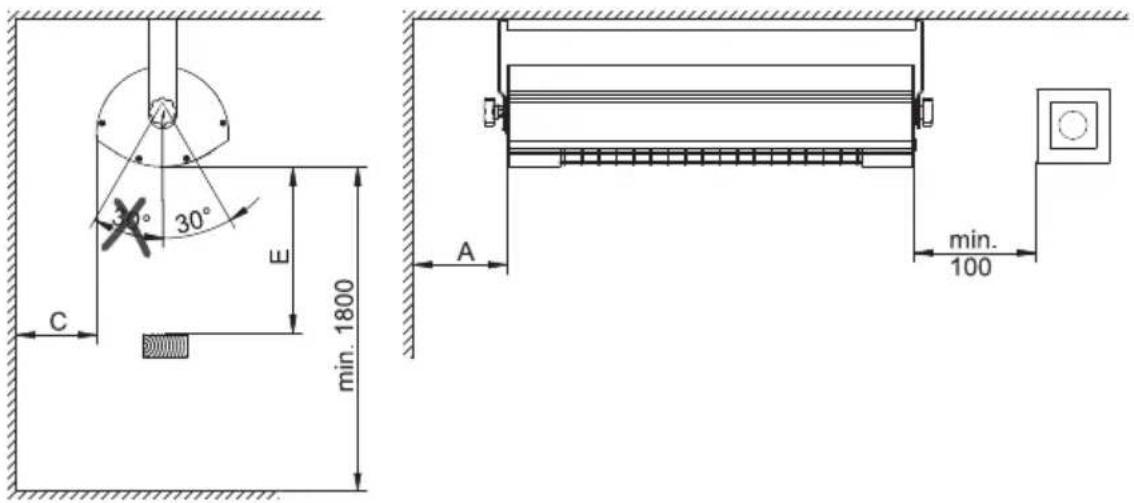

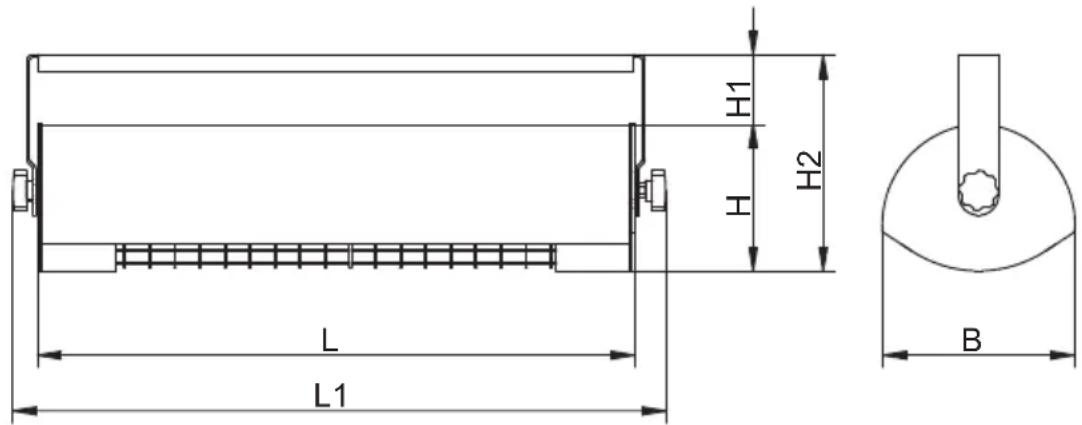

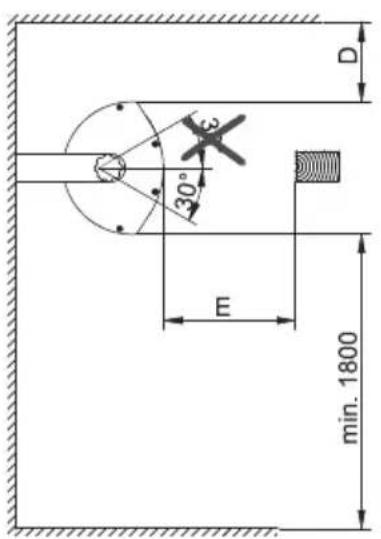

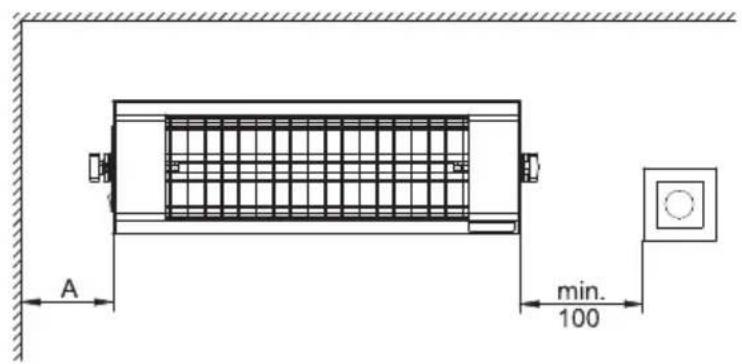

Anlage 1: Aufbaugeräte

Technische Daten - Technical data

Anlage 1 (Fortsetzung): Aufbaugeräte

2800 W Produktgruppe

Abstand seitliche Wand (mm)

Abstand angestrahlte Fläche (mm)

Abstand seitliche Wand (mm)

Abstand darüberliegende Decke (mm)

Abstand angestrahlte Fläche (mm)

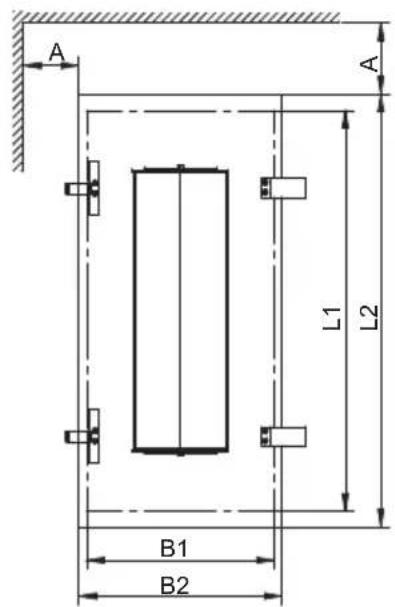

Anlage 2: Deckeneinbaugeräte

Technische Daten - Technical data

Gerätetyp 500 W 1000 W 1400 W 2000 W

Leistung (W) 500 1000 1400 2000

Mittl. Lebensdauer (h)

Ausschnittsbreite (mm) 200 300 300 300

Ausschnittslänge (mm) 425 650 650 650

Rahmenbreite (mm) 214 325 325 325

Rahmenlänge (mm) 486 690 690 690 Sicherheitsabstände

Abstand zur seitlichen Wand (mm) 200 300 300 300

Abstand zur angestrahlten Fläche (mm) 600 800 800 800 Zeichen: Marking: C06/2018

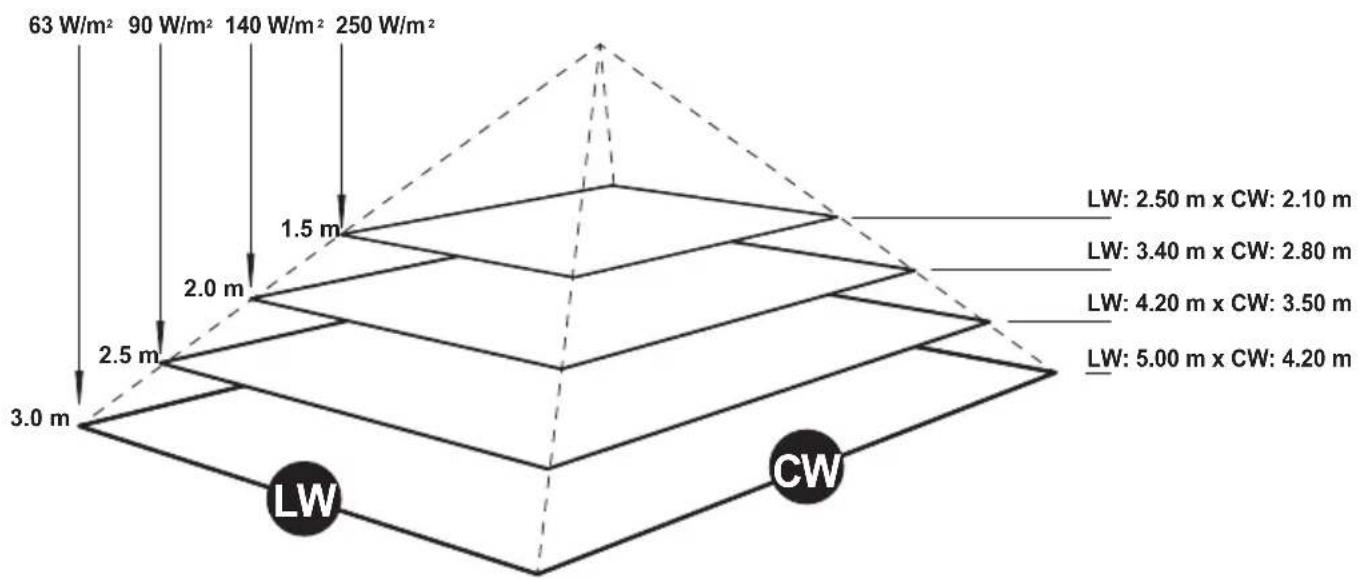

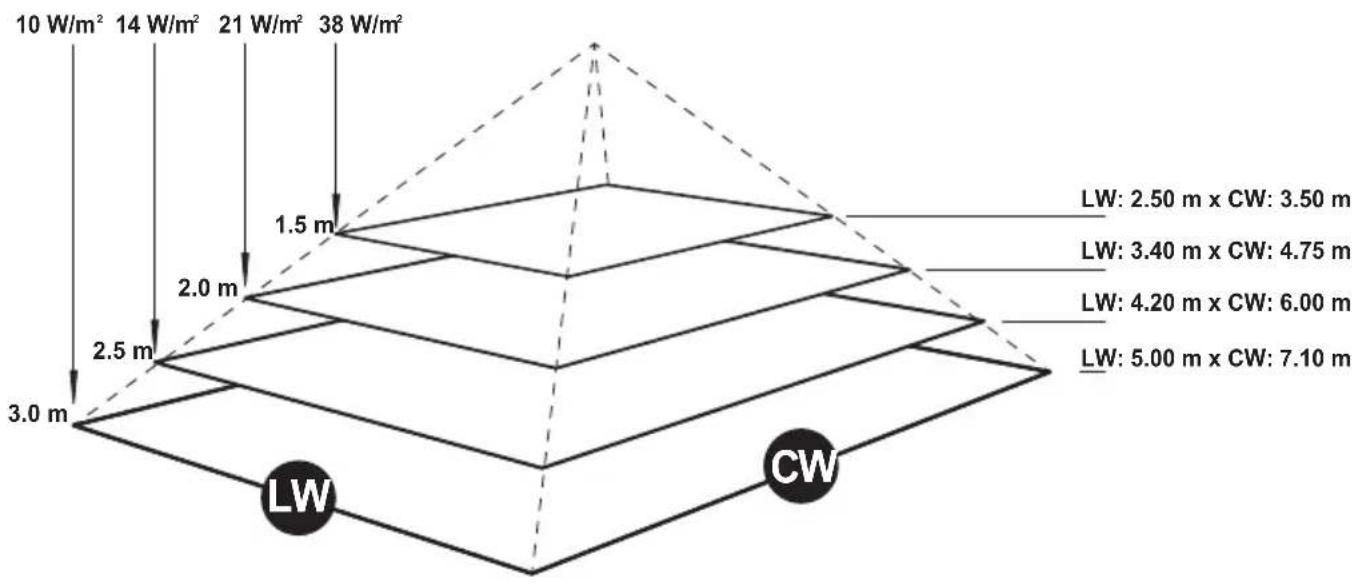

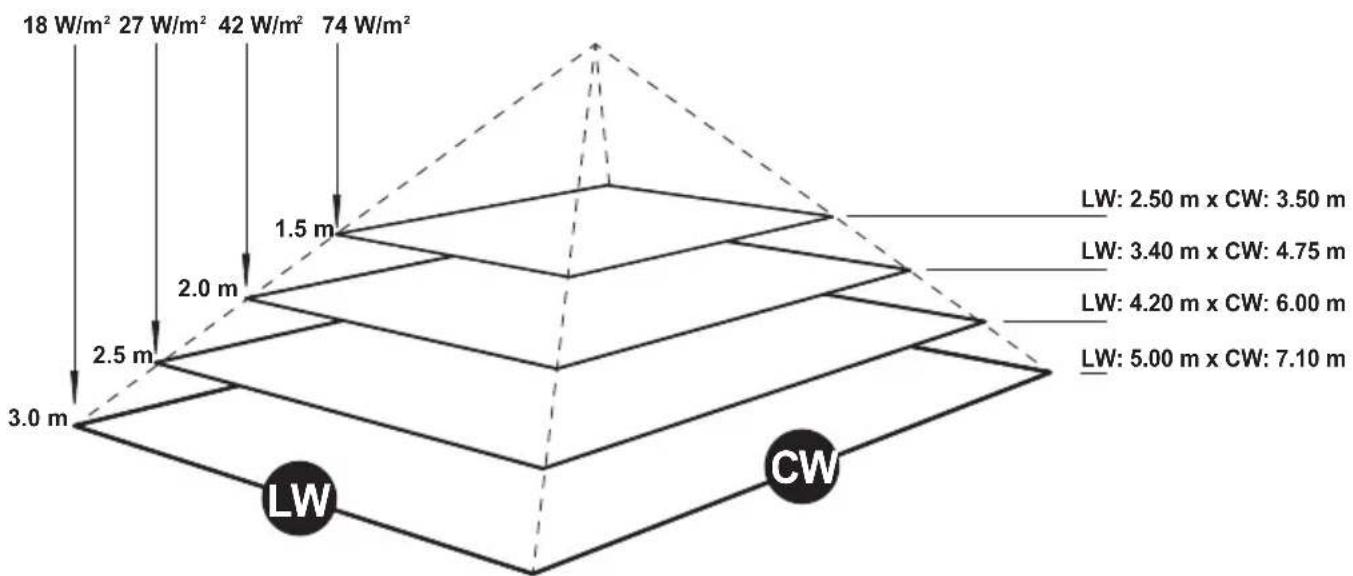

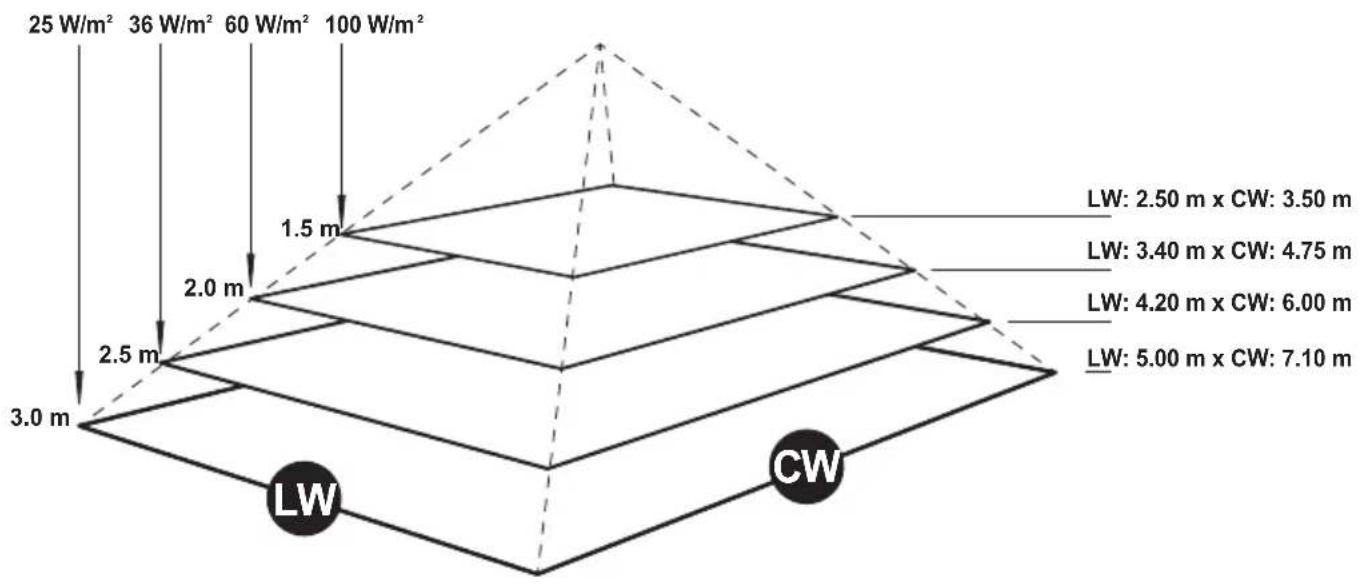

Größe der Kernzone (50 % der zentralen Strahlung)

Größe der Kernzone (50 % der zentralen Strahlung)

Größe der Kernzone (50 % der zentralen Strahlung)

maximale Infrarot- Strahlungsintensität

Größe der Kernzone (50 % der zentralen Strahlung)

Größe der Kernzone (50 % der zentralen Strahlung)
