FL7200AC - Iluminação ANSMANN - Manual de utilização gratuito

Tipo de produto	Projetor LED portátil
Marca	ANSMANN
Modelo	FL7200AC
Alimentação	220-240 V~, 50/60 Hz
Potência nominal	80 W
Fluxo luminoso	7200 lm
Temperatura de cor	5000 K (branco frio)
Índice de reprodução de cores (IRC)	>80 Ra
Índice de proteção IP	IP65 (protegido contra jatos de água)
Índice de proteção IK	IK05 (resistência a impactos)
Classe de proteção	I (com aterramento)
Tipo de fonte de luz	LED integrada não substituível
Dimensões (A x L x P)	355 x 341 x 227 mm
Dimensões do vidro (A x L x esp)	172 x 249 x 5 mm
Peso	3,13 kg
Área de projeção máxima	1211 cm²
Temperatura de operação	-20 °C a +50 °C
Local de utilização	Interior e exterior
Colocação em funcionamento	Conexão/desconexão na tomada
Ajuste do ângulo	Através de dois parafusos de travamento no suporte
Fixação	Apoiado no suporte, suspenso por olhal, carregado pela alça
Limpeza	Pano macio seco ou levemente úmido
Garantia	10 anos (exceto uso inadequado)
Normas	CE, diretivas europeias

Perguntas frequentes - FL7200AC ANSMANN

Como ligar e desligar o projetor FL7200AC?

O projetor não possui interruptor. Ele liga ao conectar o plugue a uma tomada elétrica e desliga ao desconectá-lo. Certifique-se de que a tomada seja compatível (230 V~, 50/60 Hz) e protegida IP44.

Posso substituir o LED ou o vidro em caso de falha?

Não. A fonte de luz LED e o vidro de segurança não são substituíveis. No fim da vida útil ou em caso de quebra, o projetor inteiro deve ser substituído.

Qual é o índice de proteção IP do FL7200AC?

O FL7200AC possui índice de proteção IP65, tornando-o totalmente protegido contra poeira e jatos de água. É adequado para uso externo, mas não deve ser submerso.

Como ajustar o ângulo de iluminação?

Afrouxe os dois parafusos de travamento localizados no suporte, incline o projetor no ângulo desejado e aperte novamente os parafusos. As articulações oferecem resistência para evitar movimento involuntário.

O projetor pode ser usado ao ar livre em tempo chuvoso?

Sim, graças ao índice IP65, ele resiste a jatos de água. No entanto, conecte-o a uma tomada IP44 para preservar a vedação do plugue.

O que fazer se o vidro de segurança for danificado?

Se o vidro estiver trincado ou quebrado, o projetor não deve mais ser utilizado. Descarte-o de acordo com a regulamentação sobre REEE (resíduos de equipamentos elétricos).

Quais são as dimensões e o peso do FL7200AC?

As dimensões (A x L x P) são de 355 x 341 x 227 mm e o peso é de aproximadamente 3,13 kg.

Como limpar o projetor?

Primeiro, desconecte o aparelho. Use um pano macio, seco ou levemente úmido. Se necessário, adicione um pouco de detergente neutro. Nunca use produtos abrasivos ou solventes.

Qual é a duração da garantia?

A ANSMANN oferece garantia de 10 anos no produto, sujeita ao uso conforme as instruções do manual. Danos por uso inadequado não são cobertos.

Posso olhar diretamente para o feixe de luz?

Não, é perigoso olhar diretamente para o feixe pois a luz azul pode danificar a retina. Não ilumine o rosto de outras pessoas.

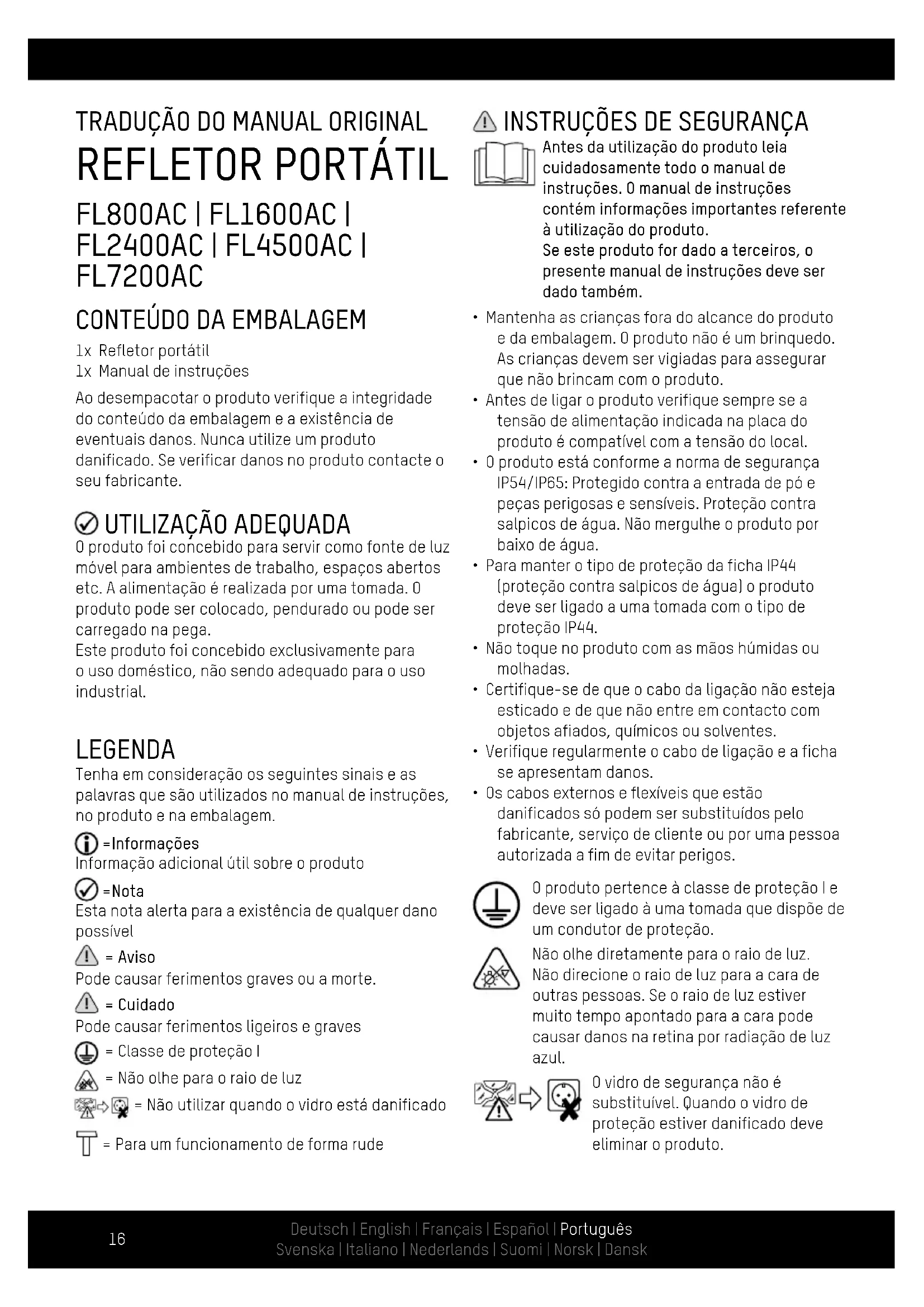

MANUAL DE UTILIZADOR FL7200AC ANSMANN

i INDICACIONES DE EMPLAZAMIENTO

1x Manual de instruções

Ao desempacotar o produto verifique a integridade do conteúdo da embalagem e a existência de eventuais danos. Nunca utilize um produto danificado. Se verificar danos no produto contacte o seu fabricante.

√ UTILIZAÇÃO ADEQUADA

O produto foi concebido para servir como fonte de luz móvel para ambientes de trabalho, espaços abertos etc. A alimentação é realizada por uma tomada. O produto pode ser colocado, pendurado ou pode ser carregado na pega.

Este produto foi concebido exclusivamente para o uso doméstico, não sendo adequado para o uso industrial.

LEGENDA

Tenha em consideração os seguintes sinais e as palavras que são utilizados no manual de instruções, no produto e na embalagem.

i = Informações

Informação adicional útil sobre o produto

√ = Nota

Esta nota alerta para a existência de qualquer dano possível

! = Aviso

Pode causar ferimentos graves ou a morte.

! = Cuidado

Pode causar ferimentos ligeiros e graves

= Classe de proteção I

= Não olhe para o raio de luz

= Não utilizar quando o vidro está danificado

T = Para um funcionamento de forma rude

⚠ INSTRUÇÕES DE SEGURANÇA

Antes da utilização do produto leia cuidadosamente todo o manual de instruções. O manual de instruções contém informações importantes referente à utilização do produto. Se este produto for dado a terceiros, o presente manual de instruções deve ser dado também.

• Mantenha as crianças fora do alcance do produto e da embalagem. O produto não é um brinquedo. As crianças devem ser vigiadas para assegurar que não brincam com o produto.
• Antes de ligar o produto verifique sempre se a tensão de alimentação indicada na placa do produto é compatível com a tensão do local.
• O produto está conforme a norma de segurança IP54/IP65: Protegido contra a entrada de pó e peças perigosas e sensíveis. Proteção contra salpicos de água. Não mergulhe o produto por baixo de água.
• Para manter o tipo de proteção da ficha IP44 (proteção contra salpicos de água) o produto deve ser ligado a uma tomada com o tipo de proteção IP44.
• Não toque no produto com as mãos húmidas ou molhadas.
• Certifique-se de que o cabo da ligação não esteja esticado e de que não entre em contacto com objetos afiados, químicos ou solventes.
• Verifique regularmente o cabo de ligação e a ficha se apresentam danos.
• Os cabos externos e flexíveis que estão danificados só podem ser substituídos pelo fabricante, serviço de cliente ou por uma pessoa autorizada a fim de evitar perigos.

O produto pertence à classe de proteção I e deve ser ligado à uma tomada que dispõe de um condutor de proteção.

Não olhe diretamente para o raio de luz. Não direcione o raio de luz para a cara de outras pessoas. Se o raio de luz estiver muito tempo apontado para a cara pode causar danos na retina por radiação de luz azul.

O vidro de segurança não é substituível. Quando o vidro de proteção estiver danificado deve eliminar o produto.

• Quando o produto apresentar danos visíveis o funcionamento sem perigos já não é garantido. O produto deve ser eliminado ou reparado quando estiver danificado.
• Não tente de realizar reparações por conta própria. As reparações só devem ser efetuadas por eletricistas autorizados.
  Cuidado: A fonte de luz do presente refletor não é substituível. Quando a vida útil da fonte de luz termina, deve substituir o refletor todo.
  Aviso: Risco de incêndio! Não tape o produto durante o funcionamento e mantenha-o afastado de superfícies facilmente inflamáveis.

i DESCRIÇÃO DO PRODUTO

(ver página 2)

1 LEDs

5 Suspensão

2 Pega

6 Apoio

3 Parafusos de fixação

7 Articulação

4 Cabo de ligação com ficha

i INDICAÇÕES DE COLOCAÇÃO

• Carrega o produto sempre na pega.
• Coloque o produto sempre no apoio.
• Pendure o produto sempre na suspensão.
• As articulações dispõem de uma resistência a fim de evitar uma ajuste indesejado. Altere lentamente o ângulo do apoio e não faça-o da forma brusca.

i CONFIGURAR O REFLETOR

• Solte os dois parafusos de fixação.
• Configure a ângulo do refletor.
• Volte a fixar os parafusos de fixação.

i COLOCAÇÃO EM FUNCIONAMENTO

O produto não dispõe de um interruptor. O produto é ligado através da ligação à alimentação.

• Ligar: Ligue a ficha a uma tomada adequada.
• Desligar: Puxe a ficha de alimentação da tomada.

i LIMPEZA

• Antes de cada limpeza desliga a alimentação elétrica do produto.
• Para a limpeza utilize sempre um pano suave, seco ou pouco húmido (se necessário pode adicionar um pouco de detergente suave). Para a limpeza não utilize detergentes abrasivos ou solventes.

i ELIMINAÇÃO

Elimine a lanterna usada de acordo com os regulamentos em vigor. O símbolo "caixote de lixo" indica que os aparelhos elétricos na EU têm de ser eliminados de forma separada dos resíduos domésticos. Aproveite os ecopontos da sua freguesia ou consulte o fornecedor onde comprou o produto.

Desta forma está a cumprir a lei obrigatória e a contribuir à proteção do ambiente.

i EXONERAÇÃO

Todas as informações do presente manual podem ser alteradas sem aviso prévio. ANSMANN não se responsabiliza por danos diretos, indiretos, acidentais ou danos subsequentes que resultam de uma utilização indevida ou incumprimento das instruções de segurança do presente manual. Em caso de utilização indevida do produto não assumimos qualquer responsabilidade e não concedemos a garantia.

i INDICAÇÃO DE GARANTIA

O aparelho tem uma garantia de dez anos. Em caso de danos que resultam do incumprimento do manual de instruções, a garantia fica anulada. Neste caso o direito à garantia não fica afetado.

Os nossos regulamentos da garantia podem ser consultados em www.ansmann.de

i DADOS TÉCNICOS

Modelo	1600-0277:FL800AC	1600-0278:FL1600AC	1600-0279:FL2400AC	1600-0403:FL4500AC	1600-0404:FL7200AC
Tensão de ligação 230 V~, 50/60 Hz 220-240 V~, 50/60 Hz
Potência em Watt 10 W 20 W 30 W		50W 80W
Grau de proteção IP	IP54 (proteção contra salpicos de água)			IP65
Tipo de proteção IK IK05
Tipo de proteção IP(ficha)	IP44 (proteção contra salpicos de água)
Classe de proteção I
Tipo de luz LED
Cor da temperatura 5000 K
Índice da reprodução de cor(CRI)	>80 Ra
Tensão nominalda luz	900 lm 1800 lm 2700 lm	4500lm 7200lm
Superfície máximade projeção	454 cm2	697 cm2	827 cm2	1053 cm2	1211 cm2
Local defuncionamento	Interior e exterior
Temperatura defuncionamento ta	-20 a ++50 °C
Dimensões vidro(A x L x P) - aprox.	90 x124 x4 mm	128 x178 x4 mm	147 x202 x4 mm	161 x213 x4 mm	172 x249 x5 mm
Dimensões(A x L x P) - aprox.	209 x217 x144 mm	264 x264 x149 mm	289 x286 x164 mm	320 x329 x206 mm	355 x341 x227 mm
Peso -aprox.	0,91 kg	1,4 kg	1,71 kg	2,17 kg	3,13 kg

CE 0 produto cumpre com as Diretivas Europeias.
