Tipo de producto	Proyector LED móvil
Marca	ANSMANN
Modelo	FL7200AC
Alimentación	220-240 V~, 50/60 Hz
Potencia nominal	80 W
Flujo luminoso	7200 lm
Temperatura de color	5000 K (blanco frío)
Índice de reproducción cromática (IRC)	>80 Ra
Índice de protección IP	IP65 (protegido contra chorros de agua)
Índice de protección IK	IK05 (resistencia a impactos)
Clase de protección	I (con conexión a tierra)
Tipo de fuente luminosa	LED integrada no reemplazable
Dimensiones (Al x An x P)	355 x 341 x 227 mm
Dimensiones del vidrio (Al x An x espesor)	172 x 249 x 5 mm
Peso	3,13 kg
Superficie de proyección máxima	1211 cm²
Temperatura de funcionamiento	-20 °C a +50 °C
Lugar de uso	Interior y exterior
Puesta en servicio	Conexión/desconexión en enchufe
Ajuste del ángulo	Mediante dos tornillos de bloqueo en el estribo
Fijación	Apoyado sobre estribo, suspendido por ojal, transportado por asa
Limpieza	Paño suave seco o ligeramente húmedo
Garantía	10 años (excepto uso inadecuado)
Normas	CE, directivas europeas

Preguntas frecuentes - FL7200AC ANSMANN

¿Cómo encender y apagar el proyector FL7200AC?

El proyector no tiene interruptor. Se enciende al enchufar el conector a una toma de corriente y se apaga al desconectarlo. Asegúrese de que la toma sea conforme (230 V~, 50/60 Hz) y esté protegida IP44.

¿Puedo reemplazar el LED o el vidrio en caso de avería?

No. La fuente luminosa LED y el vidrio de seguridad no son reemplazables. Al final de su vida útil o en caso de rotura, todo el proyector debe ser reemplazado.

¿Cuál es el índice de protección IP del FL7200AC?

El FL7200AC cuenta con un índice de protección IP65, lo que lo hace completamente protegido contra el polvo y los chorros de agua. Es adecuado para uso en exteriores, pero no debe sumergirse.

¿Cómo ajustar el ángulo de iluminación?

Afloje los dos tornillos de bloqueo situados en el estribo de soporte, incline el proyector al ángulo deseado y luego apriete los tornillos. Las articulaciones ofrecen resistencia para evitar movimientos involuntarios.

¿Se puede usar el proyector en exteriores con tiempo de lluvia?

Sí, gracias al índice IP65, resiste los chorros de agua. Sin embargo, enchúfelo en una toma IP44 para preservar la estanqueidad del conector.

¿Qué hacer si el vidrio de seguridad está dañado?

Si el vidrio está agrietado o roto, el proyector no debe usarse más. Deséchelo de acuerdo con la normativa sobre RAEE (residuos de aparatos eléctricos).

¿Cuáles son las dimensiones y el peso del FL7200AC?

Las dimensiones (Al x An x P) son de 355 x 341 x 227 mm y el peso es de aproximadamente 3,13 kg.

¿Cómo limpiar el proyector?

Desenchufe primero el aparato. Utilice un paño suave, seco o ligeramente húmedo. Si es necesario, añada un poco de jabón suave para platos. No use nunca productos abrasivos ni disolventes.

¿Cuál es la duración de la garantía?

ANSMANN ofrece una garantía de 10 años en el producto, sujeto a un uso conforme a las instrucciones del manual. Los daños debidos a un uso inadecuado no están cubiertos.

¿Puedo mirar directamente el haz de luz?

No, es peligroso mirar directamente el haz ya que la luz azul puede dañar la retina. Tampoco ilumine el rostro de otras personas.

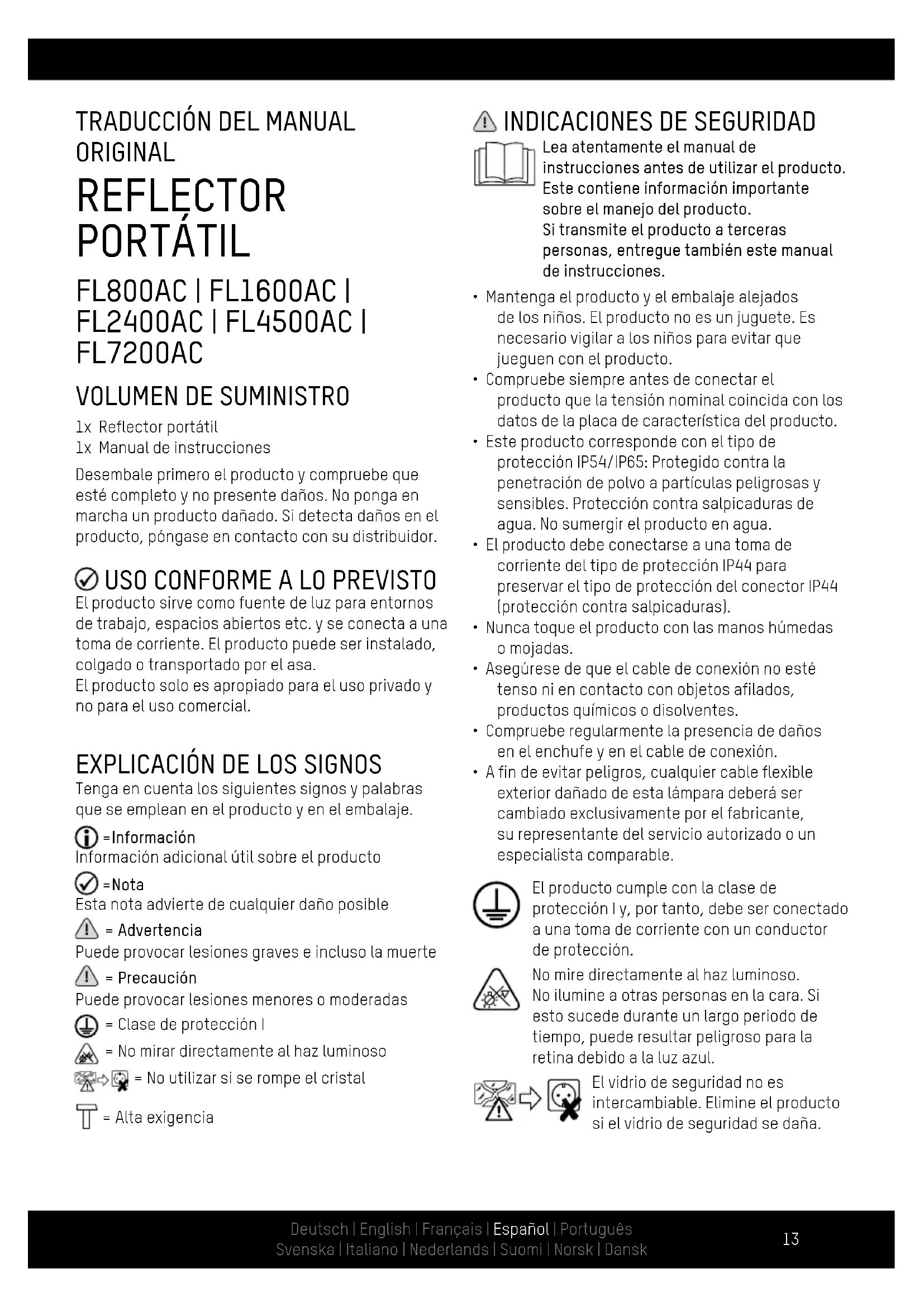

MANUAL DE USUARIO FL7200AC ANSMANN

TRADUCCIÓN DEL MANUAL ORIGINAL

REFLECTOR PORTÁTIL

FL800AC | FL1600AC | FL2400AC | FL4500AC | FL7200AC

VOLUMEN DE SUMINISTRO

1x Manual de instrucciones

Desembale primero el producto y compruebe que esté completo y no presente daños. No ponga en marcha un producto dañado. Si detecta daños en el producto, póngase en contacto con su distribuidor.

√ USO CONFORME A LO PREVISTO

El producto sirve como fuente de luz para entornos de trabajo, espacios abiertos etc. y se conecta a una toma de corriente. El producto puede ser instalado, colgado o transportado por el asa.

El producto solo es apropiado para el uso privado y no para el uso comercial.

EXPLICACIÓN DE LOS SIGNOS

Tenga en cuenta los siguientes signos y palabras que se emplean en el producto y en el embalaje.

i = Información

Información adicional útil sobre el producto

√ = Nota

Esta nota advierte de cualquier daño posible

⚠ = Advertencia

Puede provocar lesiones graves e incluso la muerte

⚠ = Precaución

Puede provocar lesiones menores o moderadas

= Clase de protección I

△ = No mirar directamente al haz luminoso

No utilizar si se rompe el cristal

T = Alta exigencia

⚠ INDICACIONES DE SEGURIDAD

Lea atentamente el manual de instrucciones antes de utilizar el producto. Este contiene información importante sobre el manejo del producto. Si transmite el producto a terceras personas, entregue también este manual de instrucciones.

• Mantenga el producto y el embalaje alejados de los niños. El producto no es un juguete. Es necesario vigilar a los niños para evitar que jueguen con el producto.
• Compruebe siempre antes de conectar el producto que la tensión nominal coincida con los datos de la placa de característica del producto.
• Este producto corresponde con el tipo de protección IP54/IP65: Protegido contra la penetración de polvo a partículas peligrosas y sensibles. Protección contra salpicaduras de agua. No sumergir el producto en agua.
• El producto debe conectarse a una toma de corriente del tipo de protección IP44 para preservar el tipo de protección del conector IP44 (protección contra salpicaduras).
• Nunca toque el producto con las manos húmedas o mojadas.
• Asegúrese de que el cable de conexión no esté tenso ni en contacto con objetos afilados, productos químicos o disolventes.
• Compruebe regularmente la presencia de daños en el enchufe y en el cable de conexión.
• A fin de evitar peligros, cualquier cable flexible exterior dañado de esta lámpara deberá ser cambiado exclusivamente por el fabricante, su representante del servicio autorizado o un especialista comparable.

El producto cumple con la clase de protección I y, por tanto, debe ser conectado a una toma de corriente con un conductor de protección.

No mire directamente al haz luminoso. No ilumine a otras personas en la cara. Si esto sucede durante un largo periodo de tiempo, puede resultar peligroso para la retina debido a la luz azul.

El vidrio de seguridad no es intercambiable. Elimine el producto si el vidrio de seguridad se daña.

• Ya no será posible que el producto funcione de forma segura si presenta daños visibles. Reparar o eliminar el producto si está dañado.
• ¡No repare el producto por cuenta propia! Deje que un especialista eléctrico realice las reparaciones.
  ⚠ Precaución: La fuente de luz de esta lámpara no es intercambiable. Reemplace la totalidad de la lámpara una vez finalizada la vida útil de la fuente de luz.
  Advertencia: ¡Peligro de incendio! No cubra el producto mientras esté en funcionamiento y manténgalo alejado de superficies ligeramente inflamables.

i DESCRIPCIÓN DEL PRODUCTO

(véase la página 2)

1 LED 5 Ojales de suspensión
2 Asa 6 Soporte de apoyo
3 Tornillos de fijación 7 Articulaciones
4 Cable de conexión con enchufe

• Lleve siempre el producto del asa.
• Coloque siempre el producto sobre el soporte de apoyo.
• Cuelgue siempre el producto de los ojales de suspensión.
• Las articulaciones tienen una resistencia para evitar un ajuste involuntario. Modifique el ángulo del soporte de apoyo lentamente y sin realizar movimientos bruscos.

i AJUSTE DEL FOCO

• Afloje los dos tornillos de fijación.
• Ajuste el ángulo del foco.
• Vuelva a apretar bien los tornillos de fijación.

i PUESTA EN MARCHA

El producto no dispone de interruptor. Se enciende o apaga directamente mediante el suministro de corriente.

• Encendido: Conecte el enchufe a una toma de corriente apropiada.
• Apagado: Desconecte el enchufe de la toma de corriente.

i LIMPIEZA

- Interrumpa el suministro de tensión al producto antes de cada limpieza.

- Para la limpieza, utilice únicamente un paño suave, seco o ligeramente humedecido (en su caso, añada un poco de detergente de lavavajillas suave). En ningún caso utilice para la limpieza productos abrasivos o disolventes.

i ELIMINACIÓN

Elimine la lámpara inutilizable conforme a las disposiciones legales. La identificación "Contenedor de basura" indica que el aparato eléctrico en la UE no debe ser eliminado en la basura doméstica. Utilice los sistemas de devolución y recogida de su comunidad o póngase directamente en contacto con el distribuidor del producto.

De este modo, cumple con sus obligaciones legales y ayuda a proteger el medio ambiente.

i LIMITACIONES DE RESPONSABILIDAD

La información contenida en este manual de instrucciones puede ser modificada sin previo aviso. ANSMANN no acepta ninguna responsabilidad por daños directos, indirectos, accidentales o derivados, que se originen por un uso inadecuado o por la no contemplación de la información contenida en este manual de instrucciones. No aceptamos ninguna responsabilidad ni ofrecemos ningún derecho de garantía por un uso inadecuado del producto.

i INFORMACIÓN SOBRE LA GARANTÍA

Ofrecemos diez años de garantía por el producto. No se puede ofrecer garantía alguna en caso de daños que se originen en el producto por la no observación del manual de instrucciones.

De este modo, su derecho de garantía legal no se verá afectada.

Nuestras disposiciones de garantía se pueden consultar en www.ansmann.de

i DATOS TÉCNICOS

Modelo	1600-0277:FL800AC	1600-0278:FL1600AC	1600-0279:FL2400AC	1600-0403:FL4500AC	1600-0404:FL7200AC
Tensión de conexión 230 V~, 50/60 Hz 220-240 V~, 50/60 Hz
Potencia en vatios 10 W 20 W 30 W 50W 80W
Tipo de protección IP	IP54 (protección contra salpicaduras de agua)			IP65
Tipo de protección IK IK05
Tipo de protección IP(conector)	IP44 (protección contra salpicaduras de agua)
Clase de protección I
Tipo de lámpara LED
Temperatura de color 5000 K
Índice dereproducción >80 Ra cromática (IRC)
Flujo luminosonominal	900 lm 1800 lm 2700 lm	4500lm 7200lm
Superficie deproyección máxima	454 cm2	697 cm2	827 cm2	1053 cm2	1211 cm2
Lugar de uso	Interior y exterior
Temperatura deservicio ta	-20 a +50 °C
Dimensiones delvidrio(Al x A x P) - aprox.	90 x124 x4 mm	128 x178 x4 mm	147 x202 x4 mm	161 x213 x4 mm	172 x249 x5 mm
Dimensiones(Al x A x P) - aprox.	209 x217 x144 mm	264 x264 x149 mm	289 x286 x164 mm	320 x329 x206 mm	355 x341 x227 mm
Peso aprox. 0,91 kg 1,4 kg	1,71 kg	2,17 kg 3,13 kg

CE El producto cumple las exigencias de las Directivas de la UE.
