Tipo de produto	Projetor LED móvel
Marca	ANSMANN
Modelo	FL4500AC
Utilização	Interior e exterior (IP54)
Alimentação	230 V~, 50/60 Hz, classe de proteção I
Potência	50 W
Fluxo luminoso	4500 lm
Temperatura de cor	5000 K (luz branca neutra)
Índice de renderização de cores (IRC)	>80 Ra
Índice de proteção (projetor)	IP54 (protegido contra poeira e projeções de água)
Índice de proteção (ficha)	IP44
Índice de resistência ao choque	IK05
Tipo de LED	Não substituível, vida útil elevada
Dimensões (A x L x P)	320 x 329 x 206 mm
Peso	Aproximadamente 2,17 kg
Cabo de alimentação	Com ficha de rede, comprimento não especificado
Temperatura de funcionamento	De -20°C a +50°C
Montagem/posicionamento	Colocável em suporte, suspenso por argola ou transportado pela pega
Ajuste do ângulo	Por parafuso de bloqueio nas articulações
Ligar/desligar	Ligação/desconexão da tomada de rede
Manutenção	Pano macio seco ou ligeiramente húmido, sem solventes
Garantia	10 anos (de acordo com as condições do fabricante)

Perguntas frequentes - FL4500AC ANSMANN

Qual é a potência luminosa do FL4500AC?

O FL4500AC fornece um fluxo luminoso de 4500 lumens (luz branca neutra a 5000 K), ideal para iluminar grandes superfícies.

Pode-se usar este projetor ao ar livre?

Sim, é projetado para interior e exterior graças ao seu índice de proteção IP54 (resistente a poeira e projeções de água). A ficha deve ser ligada a uma tomada IP44.

Como ligar e desligar o projetor?

O projetor não possui interruptor. Liga-se ao conectar a ficha de rede e desliga-se ao desconectá-la da tomada.
Atenção: Nunca manuseie a ficha com as mãos molhadas.

Pode-se substituir o LED se não funcionar mais?

Não, a fonte de luz LED não é substituível. Se o LED chegar ao fim da vida, todo o projetor deve ser substituído.

Qual é o modo de alimentação elétrica?

O projetor liga-se à rede 230 V~, 50/60 Hz e necessita de uma tomada com condutor de proteção (classe I).

Como limpar o projetor?

Desconecte primeiro o aparelho. Limpe com um pano macio, seco ou ligeiramente húmido (eventualmente com um pouco de detergente suave). Não use produtos abrasivos ou solventes.

Quais são as dimensões e o peso do FL4500AC?

Dimensões: 320 x 329 x 206 mm. Peso: aproximadamente 2,17 kg.

Como ajustar o ângulo de iluminação?

Afrouxe os dois parafusos de bloqueio nas articulações, ajuste manualmente o ângulo do foco e depois aperte os parafusos. As articulações oferecem resistência para evitar ajustes involuntários.

Pode-se pendurar o projetor?

Sim, possui um olhal de suspensão para ser pendurado. Também pode ser colocado no seu suporte ou transportado pela pega.

Quais são os índices de proteção (IP e IK)?

O projetor tem um índice de proteção IP54 (contra poeira e projeções de água), a ficha tem índice IP44. A resistência ao choque é IK05.

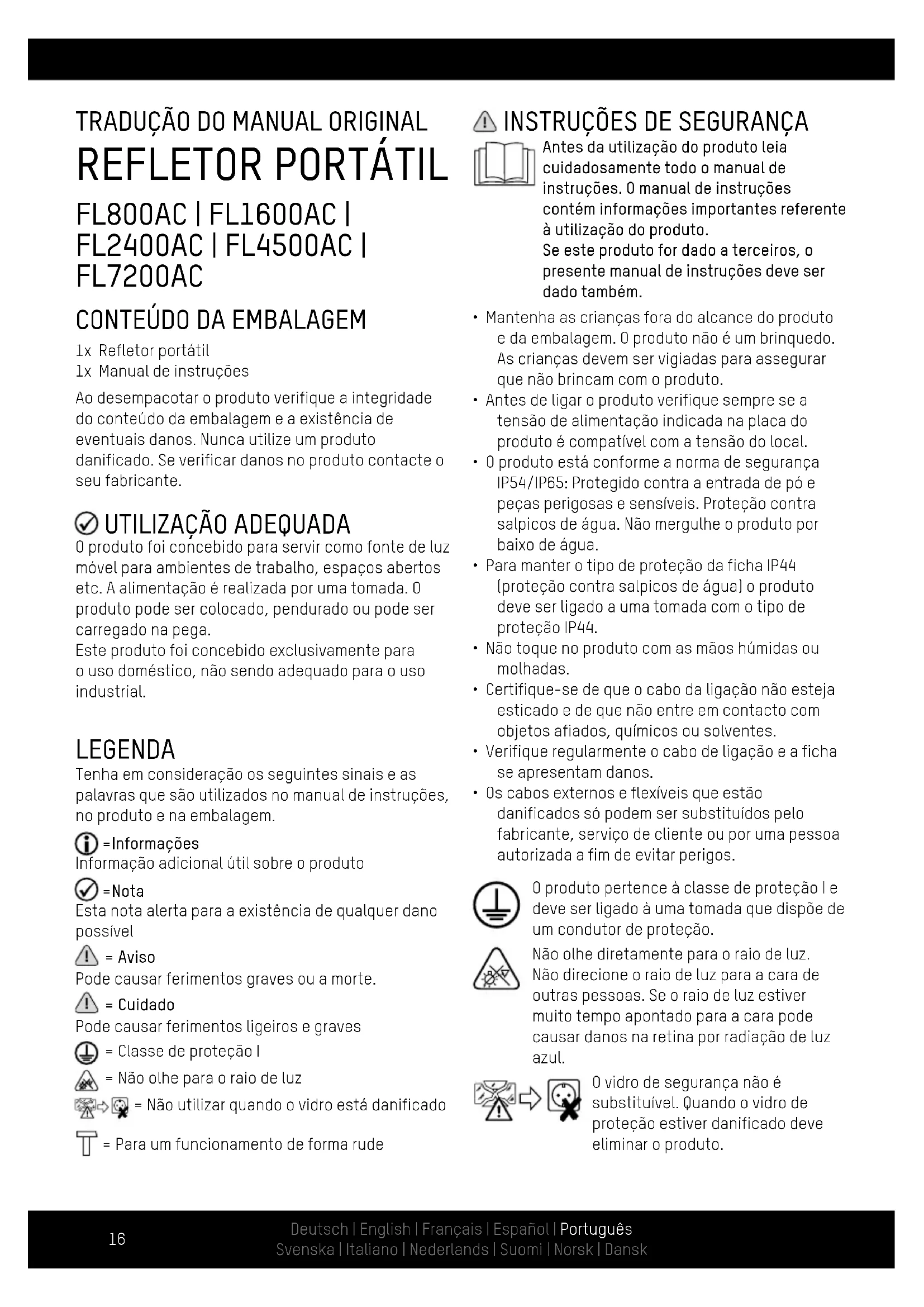

MANUAL DE UTILIZADOR FL4500AC ANSMANN

① INDICACIONES DE EMPLAZAMIENTO

1x Manual de instruções

Ao desempacotar o produto verifique a integrazione do conteudo da embalagem e a existência de eventualis danos. Nunca utilize um produit danificado. Se verificar danos no produits contacte o seu fabricante.

UTILIZACAO ADEQUADA

0 produits foci concebido para servir como fonte de luz molevel para ambientes de trabajo, espacos abertos etc. A alimentacao é realizada por uma tomada. 0 produits pode ser colocado, pendurado ou pode ser carregado na pega.

Este produit foi concebido exclusivamente para o uso domestico, não são adequado para o uso industrial.

LEGENDA

Tenha em consideração os seguições sinais e as palavras que são realizados no manual de instruções, no produits e na embalagem.

= Informacoes

Informação adicionalutilisobre o produits

Nota

Esta nota alerta para a existência de qualquer dano possível

Aviso

Pode causar ferimentos graves ou a morte.

1 = Cuidado

Pode causar ferimentos ligeiros e graves

Classe de proteção |

= Nāo olhe para o raio de luz

= Naoutilizar quando ovidro está danificado

= Para um funcionalto de forma rude

INSTRUÇÉS DE SEGURANÇA

Antes dautilizaçãodo produits leia
cuidadosamente todo o manual de
instrções.0manualde instruções
contém informações importantes referente àutilizaçãodo produits.

Se este produit for dado a terreiros, o presente manual de instruções deve ser dado también.

• Mantenha as crianças fora do alcance do produits e da embalagem. O produit não é um brinqueo. As crianças devem ser vigiadas para assegurar que não brincam com o produits.
• Antes de ligar o produto verifique sempre se a tensão de alimentação indica na placá do produits é compatível com a tensão do local.
• 0 produits está conforme a norma de segurarça IP54/IP65: Protegado contra a entrada de po e peças perigosas e sensíveis. Proteção contra salpicos de água. Não mergulhe o produit por baixo de agua.
• Para fazer o tipo de proteção da ficha IP44 (proteção contra salpicos de água) o produits deve ser ligado a uma tomada com o tipo de proteção IP44.
• Não toque no produits com as más humidas ou molhadas.
• Certifique-se de que o cabo da ligação não esteja esticado e de que não entre em contacto com objetos afiados, químicos ou solventes.
• Verifique regularamente o cabo de ligaçao e a fiche se aparem danos.
• Os cabos externos e flexíveis que está danificados são poder ser substituções pelo fabricante, serviços de cliente ou por uma和个人 autorizada a fim de fazer perigos.

0 produits pertence à classe de proteção l'odeve ser ligado à unaTomada que dispôe deum conductor de proteção.

Não olhe diretamente para o raio de luz. Não direciono o raio de luz para a cara de outras pessoas. Se o raio de luz estiver muito tempo apontado para a cara pode fazer danos na retina por radião de luz azul.

0 videotro de seguranca nao esubstituivel. quando o videotodeprotection estiver danificado develiminar o produits.

• quando o produit aparecer danos visíveis ou funciona sem perigos não é garantido. O produits deve ser eliminado ou reparado quando estiver danificado.
• Não tente de realizar reparações por contapropria. As reparações são devem ser efetuadas por eletricistas autorizados.
  Cuidado: A fonte de luz do presente refletor não é substituível. quando a vida éutil da fonte de luz termina, deve substituir o refletor todo.
  Aviso: Risco de incendio! Não tape o produits durante o Functionamento e mantenha-o afastado de superficies fácilmente inflamáveis.

DESCRICAÇÃO DO PRODUTO

[ver págin2]

1 LEDs

5 Suspensorão

2 Pega

6 Apoio

3 Parafusos de fixação

7 Articulacao

4 Cabo de ligaçao com ficha

① INDICAÇÉS DE COLOCAÇÃO

• Carrega o produits sempre na pega.
• Coloque o produto sempre no apoio.
• Pendure o produits sempre na suspensao.
• As articulações disponem de uma resistência a fim de fazer uma ajuste indesejado. Altere lentamente o ângulo do apoio e não faça-o da forma brusca.

① CONFIGURAR O REFLETOR

• Solte osinous parafusos de fixacao.
• Configure a ângulo do refletor.
• Volte a fixar os parafusos de fixação.

① COLOÇÃO EM FUNCIONAMENTO

0 produits não disponé de um interruptor. 0 produits é ligado através da liação à alimentação.

• Ligar: Ligue a ficha a uma tomada adequada.
• Desligar: Puxe a ficha de alimentacao da.tomada.

① LIMPEZA

• Antes de cada limpeza des Liga a alimentacao eletrica do produits.
• Para a limpeza utilize sempre um pano suave, seco ou peu húmido (se necessário pode adiconar um peu de detergente suave). Para a limpeza não utilizes detergentes abrasivos ou solventes.

① ELIMINAÇÃO

Elimine a lanterna usada de acordo com os regulamentos em vigor. O*símbolo "caixote de lixo" indica que os aparehos electrolyticos na EU tem de ser eliminados de formaeparada dos resíduos dométricos. Aproveite os ecopontos da sua frequesia ou consulte o fornecedor onde comprou o produits.

Desta forma está acemprir alei obligatória e a contribuir à proteção do ambiente.

EXONERACAO

Todas as informacoes do presente manual podem ser alteradas sem征求意见 previo. ANSMANN nao se responsabiliza por danos diretos, indiretos, acidentais ou danos subsequentes que resultam de uma utilização indevida ou incumprimento das instruções de segurar a do presente manual. Em caso deutilizaçãoindeida do produitsão assumimos qualquer responsabilitadede não concedemos a garantia.

① INDICAÇÃO DE GARANTIA

0 aparelho tem uma garantia dedez anos.Em caso de danos que resultam do incumprimento do manual de instruções, a garantia fica anulada. Neste caso o direito à garantia não fica afetado. Os outros regulamentos da garantia podem ser consultados em www.ansmann.de

DADOS TECNICOS

Modelo	1600-0277:FL800AC	1600-0278:FL1600AC	1600-0279:FL2400AC	1600-0403:FL4500AC	1600-0404:FL7200AC
Tensão de ligação 230 V~, 50/60 Hz 220-240 V~, 50/60 Hz
Potência em Watt 10 W 20 W 30 W	50W 80W
Grau de proteção IP	IP54 (proteção contra salpicos deágua)			IP65
Tipo de proteção IK IK05
Tipo de proteção IP(ficha)	IP44 (proteção contra salpicos deágua)
Classe de proteção I
Tipo de luz LED
Cor da temperatura 5000 K
Índice da reprodução de cor(CRI)	>80 Ra
Tensão nominalda luz	900 lm 1800 lm 2700 lm	4500lm 7200lm
Superfíceie Tmaxima de projeção	454 cm2	697 cm2	827 cm2	1053 cm2	1211 cm2
Local defunçãomento	Interior e exterior
Temperatura defunctionamento ta	-20 a ++50 °C
Dimensoes vidro(A x L x P) - aprox.	90 x124 x4 mm	128 x178 x4 mm	147 x202 x4 mm	161 x213 x4 mm	172 x249 x5 mm
Dimensoes(A x L x P) - aprox.	209 x217 x144 mm	264 x264 x149 mm	289 x286 x164 mm	320 x329 x206 mm	355 x341 x227 mm
Peso -aprox.	0,91 kg	1,4 kg	1,71 kg	2,17 kg	3,13 kg

10149832

0 produto cumpre com as Diretivas

Europeias.
