IAN 293408 - Patinete elétrico Playtive - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho IAN 293408 Playtive em formato PDF.
| Marca | Playtive |
| Modelo | IAN 293408 |
| Tipo de produto | Tri-scooter (trotinete 3 rodas) para crianças, evolutivo com assento removível |
| Idade recomendada | De 18 meses a 3 anos (com assento) ou a partir de 3 anos (sem assento) |
| Peso máximo do usuário | 20 kg para as variantes com assento, 50 kg para a variante sem assento |
| Material principal | Plástico e metal |
| Dimensões (C x L x A) | Não especificadas |
| Peso do produto | Não especificado |
| Alimentação | Nenhuma (propulsão pelos pés) |
| Número de rodas | 3 (duas dianteiras, uma traseira) |
| Diâmetro das rodas dianteiras | 120 mm cada |
| Diâmetro da roda traseira | 100 mm |
| Variantes de montagem | 3: 1) com assento e guidão redondo, 2) sem assento e guidão redondo, 3) sem assento e guidão em T |
| Altura do assento ajustável | De 26 a 32 cm |
| Freio | Freio por atrito na roda traseira (variante sem assento) ou frenagem pelos pés (com assento) |
| Manutenção | Limpar e secar após o uso, verificar parafusos e estado das rodas |
| Materiais de embalagem | Remover antes do uso |
| Segurança | Equipamento de proteção obrigatório, não usar em vias públicas |
| Peças de reposição disponíveis | Rodas dianteiras de reposição (mesmo diâmetro) |
| Garantia | 3 anos a partir da data da compra |
Perguntas frequentes - IAN 293408 Playtive
Perguntas dos utilizadores sobre IAN 293408 Playtive
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Patinete elétrico em formato PDF gratuitamente! Encontre o seu manual IAN 293408 - Playtive e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. IAN 293408 da marca Playtive.
MANUAL DE UTILIZADOR IAN 293408 Playtive
Manual de instruções
GB IE
3-IN-1 TRI-SCOOTER
Designação de peças/material fornecido ..... 32
Dados técnicos 32
Utilização prevista 32
Indicações de segurança 32 - 33
Montagem 33-34
Desmontagem 34
Utilização 34
Manutenção 34
Conservação, armazenamento 34
Instruções para a eliminação 34
Indicações sobre a garantia e o
processamento de serviço 35

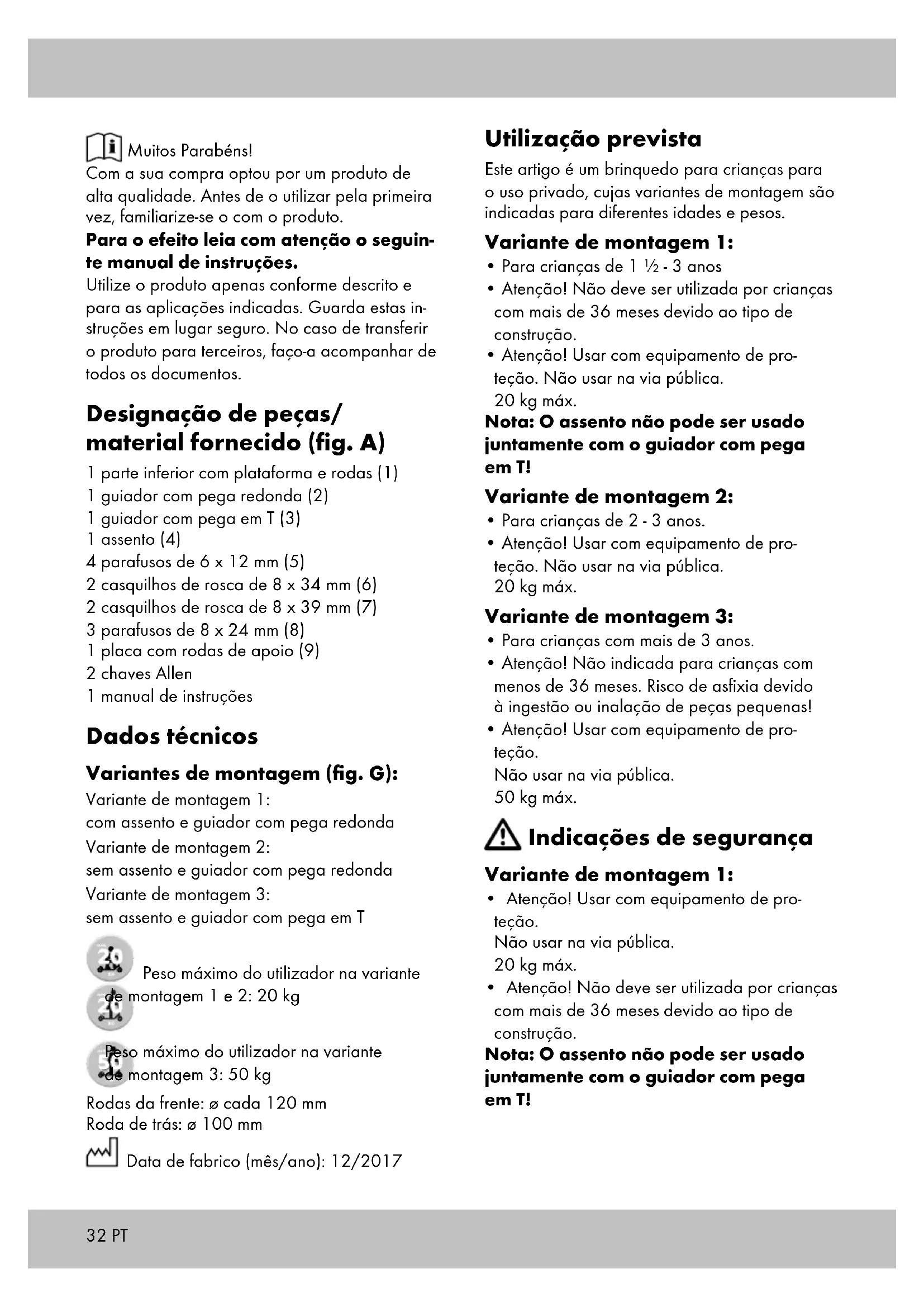

Com a sua compra optou por um produto de alta qualidade. Antes de o utilizar pela primeira vez, familiarize-se o com o produto.
Para o efeito leia com atenção o seguinte manual de instruções.
Utilize o produto apenas conforme descrito e para as aplicações indicadas. Guarda estas instruções em lugar seguro. No caso de transferir o produto para terceiros, faço-a acompanhar de todos os documentos.
Designação de peças/ material fornecido (fig. A)
1 parte inferior com plataforma e rodas (1)
1 guiador com pega redonda (2)
1 guiador com pega em T (3)
1 assento (4)
4 parafusos de 6 x 12 mm (5)
2 casquilhos de rosca de 8 x 34 mm (6)
2 casquilhos de rosca de 8 x 39 mm (7)
3 parafusos de 8 x 24 mm (8)
1 placa com rodas de apoio (9)
2 chaves Allen
1 manual de instruções
Dados técnicos
Variantes de montagem (fig. G):
Variante de montagem 1:
com assento e guiador com pega redonda
Variante de montagem 2:
sem assento e guiador com pega redonda
Variante de montagem 3:
sem assento e guiador com pega em T
Peso máximo do utilizador na variante
montagem 1 e 2: 20 kg
Peso máximo do utilizador na variante
montagem 3: 50 kg
Rodas da frente: ø cada 120 mm
Roda de trás: ∅ 100 mm
Data de fabrico (mês/ano): 12/2017
Utilização prevista
Este artigo é um brinquedo para crianças para o uso privado, cujas variantes de montagem são indicadas para diferentes idades e pesos.
Variante de montagem 1:
- Para crianças de 1 ½ - 3 anos
- Atenção! Não deve ser utilizada por crianças com mais de 36 meses devido ao tipo de construção.
- Atenção! Usar com equipamento de proteção. Não usar na via pública. 20 kg máx.
Nota: O assento não pode ser usado juntamente com o guiador com pega em T!
Variante de montagem 2:
- Para crianças de 2 - 3 anos.
- Atenção! Usar com equipamento de proteção. Não usar na via pública. 20 kg máx.
Variante de montagem 3:
- Para crianças com mais de 3 anos.
- Atenção! Não indicada para crianças com menos de 36 meses. Risco de asfixia devido à ingestão ou inalação de peças pequenas!
- Atenção! Usar com equipamento de proteção.
Não usar na via pública.
50 kg máx.
Indicações de segurança
Variante de montagem 1:
- Atenção! Usar com equipamento de proteção.
Não usar na via pública.
20 kg máx.
- Atenção! Não deve ser utilizada por crianças com mais de 36 meses devido ao tipo de construção.
Nota: O assento não pode ser usado juntamente com o guiador com pega em T!
Variante de montagem 2:
- Atenção! Usar com equipamento de proteção.
Não usar na via pública.
20 kg máx.
Variante de montagem 3:
- Atenção! Usar com equipamento de proteção.
Não usar na via pública.
50 kg máx.
- Atenção! Não indicada para crianças com- menos de 36 meses. Risco de asfixia devido à ingestão ou inalação de peças pequenas!
Variante de montagem 1, 2 e 3 ATENÇÃO!
- Todos os materiais de embalagem e de fixação não fazem parte do brinquedo e, por motivos de segurança, devem ser removidos antes de o artigo ser usado pelas crianças para brincar.
- As crianças apenas devem brincar com o artigo sob a supervisão de um adulto.
Risco de ferimentos!
- O artigo deve ser sempre montado por adultos devido à presença de peças pequenas!
- O artigo apenas pode ser usado por uma pessoa de cada vez.
- Antes de qualquer utilização, verifique se o artigo apresenta danos ou desgaste. Verifique sempre o assentamento correto de todos os elementos de união. O artigo só deve ser usado em perfeitas condições!
- Certifique-se de que os parafusos e os casquilhos de rosca preservam a sua função de bloqueio.
- Não modifique o artigo de forma a prejudicar a sua segurança.
- Use sempre equipamentos de proteção (capacete, protetores das mãos, dos pulsos, cotovelos e joelhos) e calçado adequados.
-
Tenha as outras pessoas sempre em consideração!
-
Utilize o artigo apenas em superfícies adequadas que sejam lisas e estejam limpas e secas. Desloque-se o mais afastado possível de outros ocupantes da via. Evite terrenos íngremes, escadas e corpos de água abertos.
- Não utilize o artigo com escuridão ou com más condições de visibilidade.
- Não deixe que o seu filho use o artigo sem supervisão, pois ele não consegue avaliar os potenciais riscos.
- A utilização do artigo exige alguma habilidade para evitar quedas ou colisões que podem ferir o utilizador ou outras pessoas.
Prevenção de danos materiais!
- Evite água, óleo, buracos e superfícies muito ásperas.
Montagem
Montagem do guiador (fig. B)
Necessita da parte inferior (1) e, para a variante de montagem 1 e 2, do guiador com pega redonda (2) e, para a variante de montagem 3, do guiador com pega em T (3). Prima o perno (2a, 3a) e encaixe o guiador na parte inferior (fig. B).
Importante: Certifique-se de que o guiador encaixa na parte inferior.
Montagem da variante 1 (fig. C)
Coloque o assento (4) na parte inferior (1). Certifique-se de que os furos do assento coincidem com os da parte inferior. Introduza os casquilhos curtos (6) nos furos dianteiros pela parte de cima e fixe-os pela parte de baixo com dois parafusos (5). Introduza os casquilhos longos (7) nos dois furos traseiros e nos dois furos traseiros da placa com rodas de apoio (9) pela parte de cima. Fixe-os pela parte de baixo com dois parafusos (5). Enrosque um parafuso (8) no furo dianteiro da placa com rodas de apoio e aperte-o com firmeza (fig. D).
Utilize a chave Allen incluída para a montagem.
Montagem da variante de montagem 2 (fig. E)
Fixe a placa com rodas de apoio nos três furos traseiros com os parafusos (8) e aperte-os com a chave Allen incluída.
Ajuste em altura do assento (fig. F)
O assento pode ser ajustado em diferentes alturas entre aprox. 26 - 32 cm. Para isso, solte o parafuso de fixação (4a) e ajuste a altura desejada. Em seguida, volte a apertar bem o parafuso de fixação.
Desmontagem
Desmontagem do guiador
Prima o perno (2a, 3a) no lado traseiro da parte inferior e retire o guiador (fig. B).
Desmontagem do assento
Solte os parafusos e retire os casquilhos de rosca. Retire o assento.
Utilização
Conduzir
Dependendo da variante de montagem, sentar no assento e dar impulso regularmente com as duas pernas ou, em caso de utilização sem assento, pousar uma perna na plataforma e dar impulso com a outra perna. O artigo é controlado pelo deslocamento do peso.
Travar
Na variante de montagem com assento, trava-se colocando os dois pés no chão. Se o artigo for usado sem assento, trava-se com um pé no travão de atrito da roda traseira.
Manutenção
Troca das rodas dianteiras
As rodas dianteiras podem ser trocadas.
Importante!
Observe os dados técnicos. Rodas com um diâmetro diferente podem alterar as características da marcha e, em algumas circunstâncias, colocar o utilizador em perigo.
Não utilize rodas que não fiquem bem montadas.
Nunca monte rodas maiores do que as rodas originais do artigo.
As rodas estão sujeitas a desgaste. Este desgaste depende de diversos fatores, como, por exemplo, do solo, do tamanho e peso do utilizador, das condições meteorológicas, do material das rodas e da sua dureza. Por isso, é necessário trocá-las de vez em quando.
- Solte os parafusos das duas rodas dianteiras com uma chave Allen adequada.
- Monte as rodas novas e fixe-as com os para-fusos.
Após a troca:
Certifique-se de que os parafusos estão bem apertados após os primeiros minutos de utilização e se nenhum se desprendeu nem ficou mais solto. Aper-te as rodas de novo para garantir que funcionam com suavidade.
Conservação, armazenamento
Depois de utilizar o artigo, recomendamos que este seja bem limpo e seco.
Remova pequenas pedras ou outros objetos que possam estar retidos nas suas rodas. Guarde sempre o artigo num local seco.
Instruções para a eliminação
Elimine o artigo e os materiais da embalagem de acordo com as normas locais atuais. Os materiais da embalagem, como por ex. o saco de plástico, não devem estar ao alcance das crianças. Guarde o material da embalagem fora do alcance das crianças.
Indicações sobre a garantia e o processamento de serviço
O produto foi produzido com os maiores cuidados e sob constante controlo. Com este produto obtém uma garantia de três anos, válida a partir da data de aquisição. Guarde o talão de compra.
A garantia apenas é válida para defeitos de material e fabrico e é anulada em caso de utilização errada ou inadequada do produto. Os seus direitos legais, especialmente os direitos de garantia do consumidor, não são limitados pela presente garantia.
Em caso de eventuais reclamações, queira contactar o serviço de atendimento abaixo mencionada ou entre em contacto connosco via e-mail. Os nossos empregados do serviço de atendimento irão combinar consigo o mais rapidamente possível o procedimento subsequente.
Atendê-lo-emos pessoalmente em cada caso.
Segundo a DL 67/2003, com a troca do aparelho dá-se início a um novo prazo de garantia.
Depois de expirada a garantia, eventuais reparações implicam o pagamento de custos.
IAN: 293408
PT Assistência Portugal
Tel.: 70778 0005
(0,12 EUR/Min.)
E-Mail: deltasport@lidl.pt
DELTA-SPORT HANDELSKONTOR GMBH
Wragekamp 6 • DE-22397 Hamburg
GERMANY
DVSI
12/2017
