Marca	Playtive
Modelo	IAN 293408
Tipo de producto	Tri-scooter (patinete de 3 ruedas) para niños, evolutivo con asiento desmontable
Edad recomendada	De 18 meses a 3 años (con asiento) o a partir de 3 años (sin asiento)
Peso máximo del usuario	20 kg para las variantes con asiento, 50 kg para la variante sin asiento
Material principal	Plástico y metal
Dimensiones (L x An x Al)	No especificadas
Peso del producto	No especificado
Alimentación	Ninguna (propulsión con los pies)
Número de ruedas	3 (dos delanteras, una trasera)
Diámetro de las ruedas delanteras	120 mm cada una
Diámetro de la rueda trasera	100 mm
Variantes de montaje	3: 1) con asiento y manillar redondo, 2) sin asiento y manillar redondo, 3) sin asiento y manillar en T
Altura del asiento ajustable	De 26 a 32 cm
Freno	Freno de fricción en la rueda trasera (variante sin asiento) o frenado con los pies (con asiento)
Mantenimiento	Limpiar y secar después del uso, verificar tornillos y estado de las ruedas
Materiales de embalaje	Retirar antes del uso
Seguridad	Equipo de protección obligatorio, no usar en la vía pública
Piezas de repuesto disponibles	Ruedas delanteras de repuesto (mismo diámetro)
Garantía	3 años a partir de la fecha de compra

Preguntas frecuentes - IAN 293408 Playtive

¿Cuáles son las diferentes variantes de montaje?

El producto ofrece tres variantes: Variante 1: con asiento y manillar con asa redonda (de 18 meses a 3 años, máx. 20 kg). Variante 2: sin asiento, con manillar con asa redonda (de 2 a 3 años, máx. 20 kg). Variante 3: sin asiento, con manillar con asa en T (para niños a partir de 3 años, máx. 50 kg).

¿Puedo usar este patinete en la carretera?

No, está prohibido usarlo en la vía pública. Está diseñado para uso en superficies planas, limpias y secas, lejos de otros usuarios de la carretera.

¿Cuál es el peso máximo del niño?

El peso máximo depende de la variante: 20 kg para las variantes con asiento (1 y 2), 50 kg para la variante sin asiento (3).

¿Cómo ajustar la altura del asiento?

Desatornille el tornillo de ajuste (4a) debajo del asiento, ajuste la altura deseada (entre 26 y 32 cm), luego vuelva a apretar firmemente el tornillo.

¿Cómo mantener el patinete?

Limpie y seque el producto después de cada uso. Retire las piedras atascadas en las ruedas. Verifique regularmente el apriete de los tornillos y el estado de las ruedas. Guarde en un lugar seco.

¿Qué hacer si una rueda está desgastada?

Las ruedas delanteras son reemplazables. Desatornille los tornillos con una llave hexagonal, reemplácelos con ruedas del mismo diámetro (120 mm), luego vuelva a apretar firmemente. Verifique el apriete después de los primeros minutos de conducción.

¿Hay piezas de repuesto disponibles?

Sí, las ruedas delanteras están disponibles como piezas de repuesto. Para cualquier otra pieza, comuníquese con el servicio postventa a los números indicados en el manual.

¿Cuál es la duración de la garantía?

La garantía es de 3 años a partir de la fecha de compra, válida por defectos de materiales y fabricación. Conserve el ticket de compra.

¿A partir de qué edad puede mi hijo usar este producto?

Para la variante 1 (con asiento): a partir de 18 meses hasta 3 años. Variante 2: de 2 a 3 años. Variante 3: a partir de 3 años (no apto para menores de 36 meses).

¿Cómo frenar?

En la variante con asiento: coloque ambos pies en el suelo. En la variante sin asiento: coloque un pie sobre el freno de fricción ubicado en la rueda trasera.

MANUAL DE USUARIO IAN 293408 Playtive

Instrucciones de uso

CE

IAN 293408

DE AT CH GB IE FR NL BE CZ ES PT

A 1 2 3 4 5 6 7 8 9

B 2/3 2a/3a 2a/3a 1

C 4 6 7 1 5 5 8

D 8 5 1

E 8 2

F 4a 4

G 123

DE AT CH

Denominación de las piezas/

contenido del suministro 28

Datos técnicos 28

Uso conforme a lo previsto 28

Indicaciones de seguridad 28 - 29

Montaje 29

Desmontaje 30

Uso 30

Mantenimiento 30

Almacenamiento y cuidados 30

Indicaciones para la eliminación 30

Indicaciones relativas a la garantía y la

gestión de servicios 30 - 31

PT

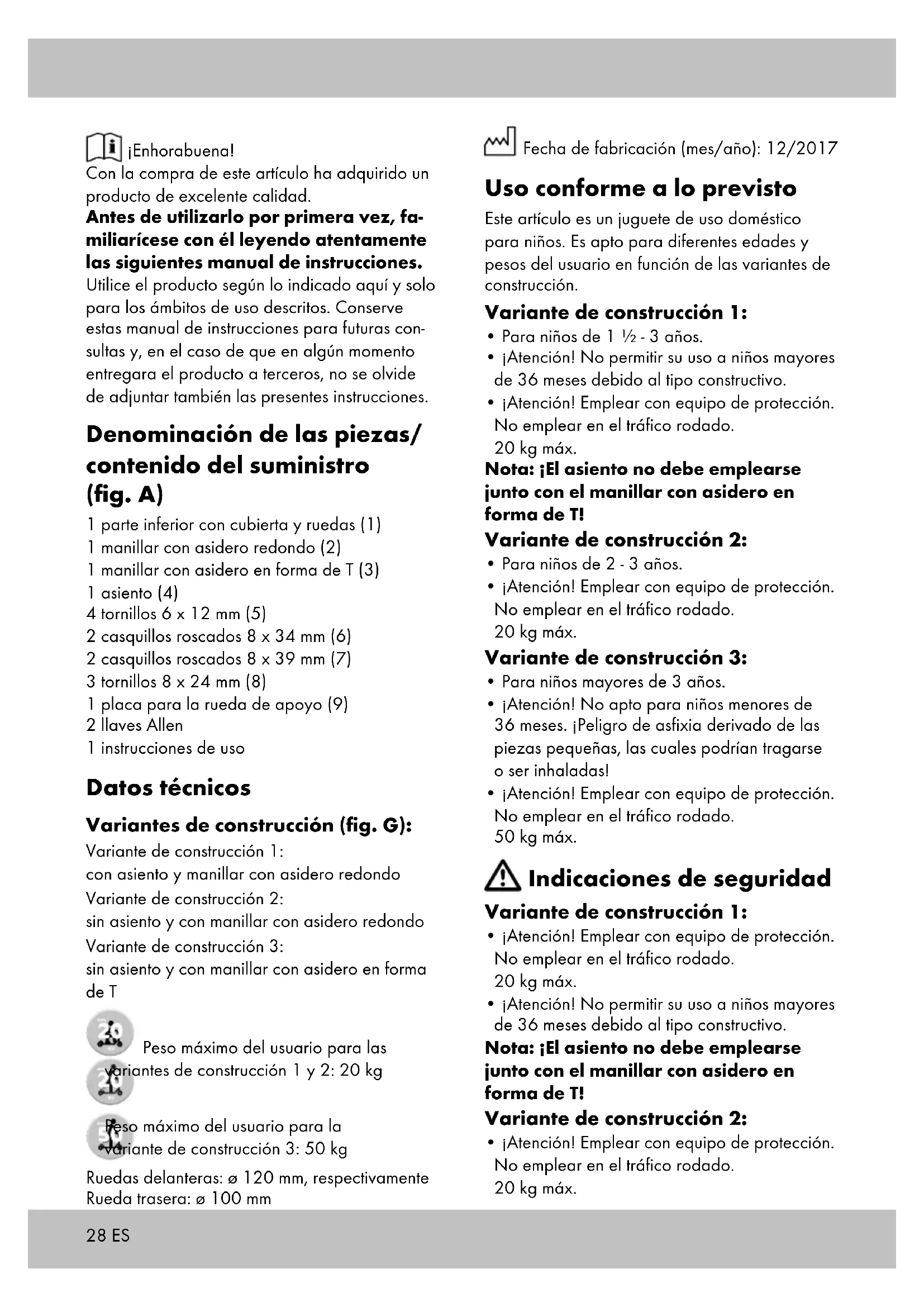

Con la compra de este artículo ha adquirido un producto de excelente calidad.

Antes de utilizarlo por primera vez, familiarícese con él leyendo atentamente las siguientes manual de instrucciones.

Utilice el producto según lo indicado aquí y solo para los ámbitos de uso descritos. Conserve estas manual de instrucciones para futuras consultas y, en el caso de que en algún momento entregara el producto a terceros, no se olvide de adjuntar también las presentes instrucciones.

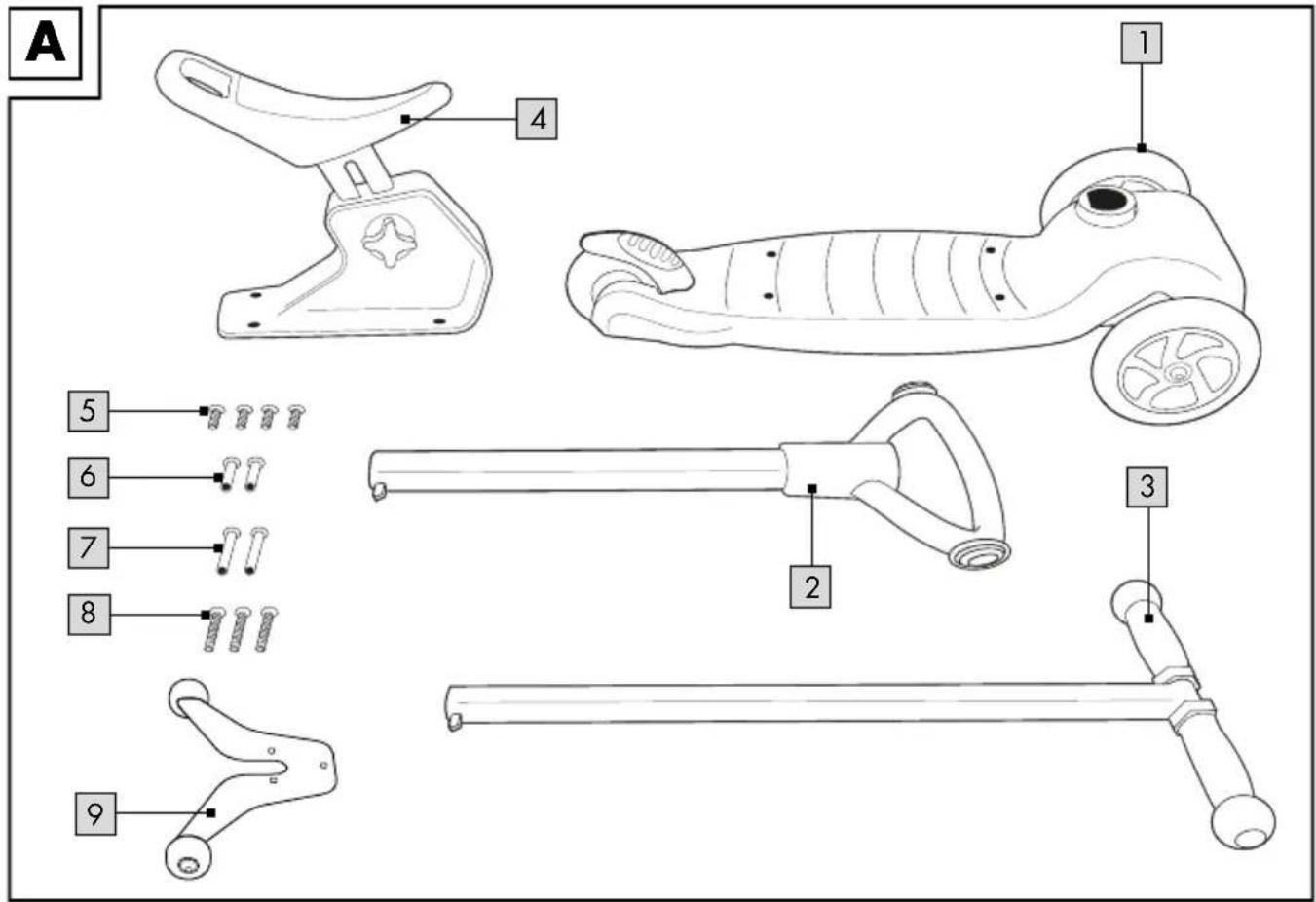

Denominación de las piezas/ contenido del suministro (fig. A)

1 parte inferior con cubierta y ruedas (1)
1 manillar con asidero redondo (2)
1 manillar con asidero en forma de T (3)
1 asiento (4)
4 tornillos 6 x 12 mm (5)
2 casquillos roscados 8 x 34 mm (6)
2 casquillos roscados 8 x 39 mm (7)
3 tornillos 8 x 24 mm (8)
1 placa para la rueda de apoyo (9)
2 Ilaves Allen
1 instrucciones de uso

Datos técnicos

Variantes de construcción (fig. G):

Variante de construcción 1:

con asiento y manillar con asidero redondo

Variante de construcción 2:

sin asiento y con manillar con asidero redondo

Variante de construcción 3:

sin asiento y con manillar con asidero en forma de T

Peso máximo del usuario para las

variantes de construcción 1 y 2: 20 kg

Peso máximo del usuario para la variante de construcción 3: 50 kg

Ruedas delanteras: ∅ 120 mm, respectivamente Rueda trasera: ∅ 100 mm

Fecha de fabricación (mes/año): 12/2017

Uso conforme a lo previsto

Este artículo es un juguete de uso doméstico para niños. Es apto para diferentes edades y pesos del usuario en función de las variantes de construcción.

Variante de construcción 1:

• Para niños de 1 12 - 3 años.
• ¡Atención! No permitir su uso a niños mayores de 36 meses debido al tipo constructivo.
• ¡Atención! Emplear con equipo de protección. No emplear en el tráfico rodado.
  20 kg máx.

Nota: ¡El asiento no debe emplearse junto con el manillar con asidero en forma de T!

Variante de construcción 2:

• Para niños de 2 - 3 años.
• ¡Atención! Emplear con equipo de protección.
  No emplear en el tráfico rodado.
  20 kg máx.

Variante de construcción 3:

• Para niños mayores de 3 años.
• ¡Atención! No apto para niños menores de 36 meses. ¡Peligro de asfixia derivado de las piezas pequeñas, las cuales podrían tragarse o ser inhaladas!
• ¡Atención! Emplear con equipo de protección. No emplear en el tráfico rodado.
  50 kg máx.

Indicaciones de seguridad

Variante de construcción 1:

• ¡Atención! Emplear con equipo de protección.
  No emplear en el tráfico rodado.
  20 kg máx.

- ¡Atención! No permitir su uso a niños mayores de 36 meses debido al tipo constructivo.

Nota: ¡El asiento no debe emplearse junto con el manillar con asidero en forma de T!

Variante de construcción 2:

• ¡Atención! Emplear con equipo de protección.
  No emplear en el tráfico rodado.
  20 kg máx.

Variante de construcción 3:

• ¡Atención! Emplear con equipo de protección. No emplear en el tráfico rodado. 50 kg máx.
• ¡Atención! No apto para niños menores de 36 meses. ¡Peligro de asfixia derivado de las piezas pequeñas, las cuales podrían tragarse o ser inhaladas!

Variantes de construcción 1, 2 y 3: ¡ATENCIÓN!

• Los materiales de embalaje y fijación no forman parte del juguete y deberían eliminarse por motivos de seguridad antes de entregar el artículo a los niños para jugar.
• Los niños sólo deben jugar con el artículo bajo vigilancia.

¡Peligro de lesiones!

• ¡El artículo debe ser montado siempre por personas adultas debido a la existencia de piezas pequeñas!
• El artículo sólo debe emplearlo una persona a la vez.
• Antes de cada uso, compruebe que el artículo no presente daños ni signos de desgaste. Compruebe siempre que todos los elementos de conexión estén bien apretados. ¡El artículo sólo debe emplearse si se encuentra en perfecto estado!
• Asegúrese de que todos los tornillos y casquillos roscados conservan su capacidad autobloqueante.
• No modifique el artículo de tal forma que pudiera afectar a su seguridad.
• ¡Utilice siempre dispositivos de protección adecuados (casco, protectores para las palmas de las manos, muñequeras, coderas y rodilleras), así como zapatos!
• ¡Respete siempre a los demás!
• Emplee el artículo únicamente sobre superficies adecuadas que sean lisas y estén limpias y secas. Desplácese lo más lejos posible del tráfico rodado. Evite los terrenos empinados, las escaleras y las aguas abiertas.

• No lo emplee en la oscuridad ni con malas condiciones de visibilidad.

• No permita que su hijo emplee el artículo sin vigilancia, ya que los niños no pueden evaluar los posibles peligros.

• El uso del artículo requiere habilidad para evitar caídas que podrían provocar lesiones al usuario u otras personas.

¡Prevención de daños materiales!

- Evite el agua, el aceite, los baches y los terrenos muy ásperos.

Montaje

Montaje del manillar (fig. B)

Necesitará la parte inferior (1) y para las variantes de construcción 1 y 2 el manillar con asidero redondo (2); para la 3 el manillar con asidero en forma de T (3). Presione el pasador (2a, 3a) e introduzca el manillar en la parte inferior (fig. B).

Importante: Tenga cuidado de que el manillar se encaje en la parte inferior.

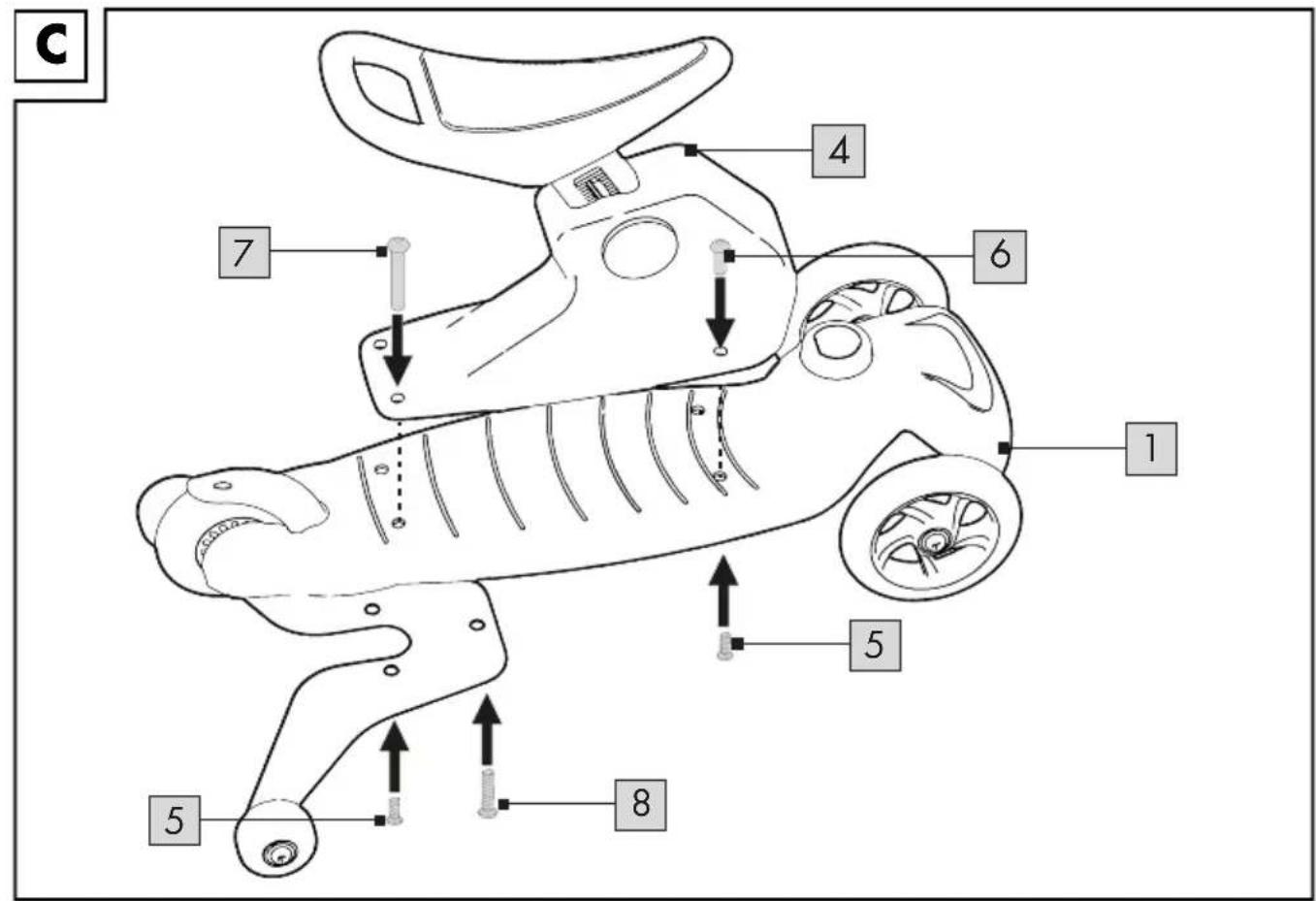

Montaje de la variante de construcción 1 (fig. C)

Coloque el asiento (4) sobre la parte inferior (1). Tenga cuidado de que los orificios del asiento y la parte inferior queden colocados unos sobre otros. Introduzca los casquillos cortos (6) desde arriba por los dos orificios delanteros y fijelos por abajo con dos tornillos (5). Introduzca los casquillos largos (7) desde arriba por los dos orificios traseros y los orificios traseros de la placa para la rueda de apoyo (9). Fijelos por abajo con dos tornillos (5). Coloque un tornillo (8) en el taladro delantero de la placa para la rueda de apoyo y apriételo (fig. D). Para el montaje emplee la llave Allen adjunta.

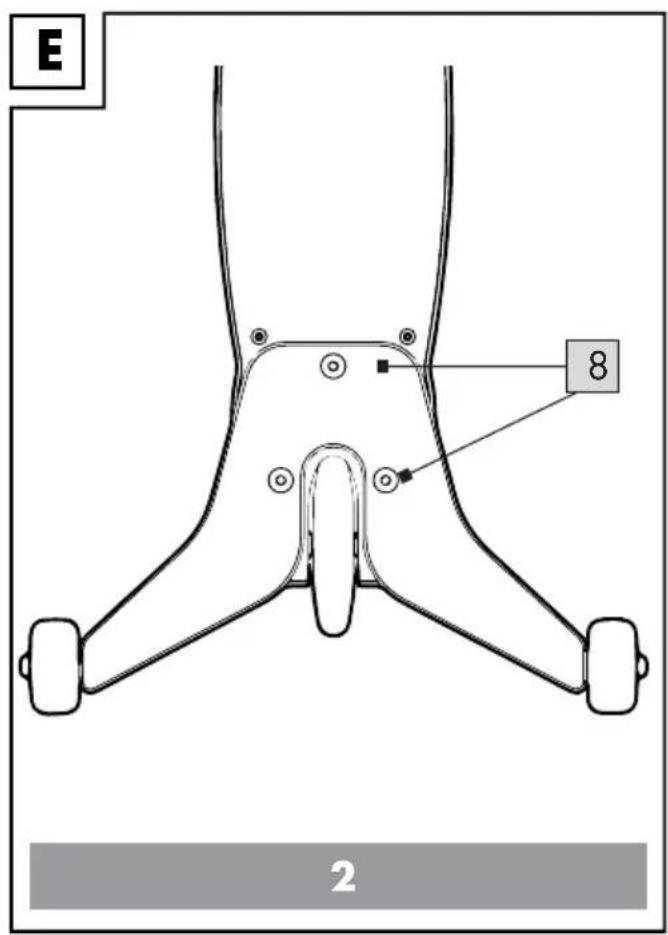

Montaje de la variante de construcción 2 (fig. E)

Fije la placa para la rueda de apoyo en los tres orificios traseros con los tornillos (8) y apriete los torillos con la llave Allen adjunta.

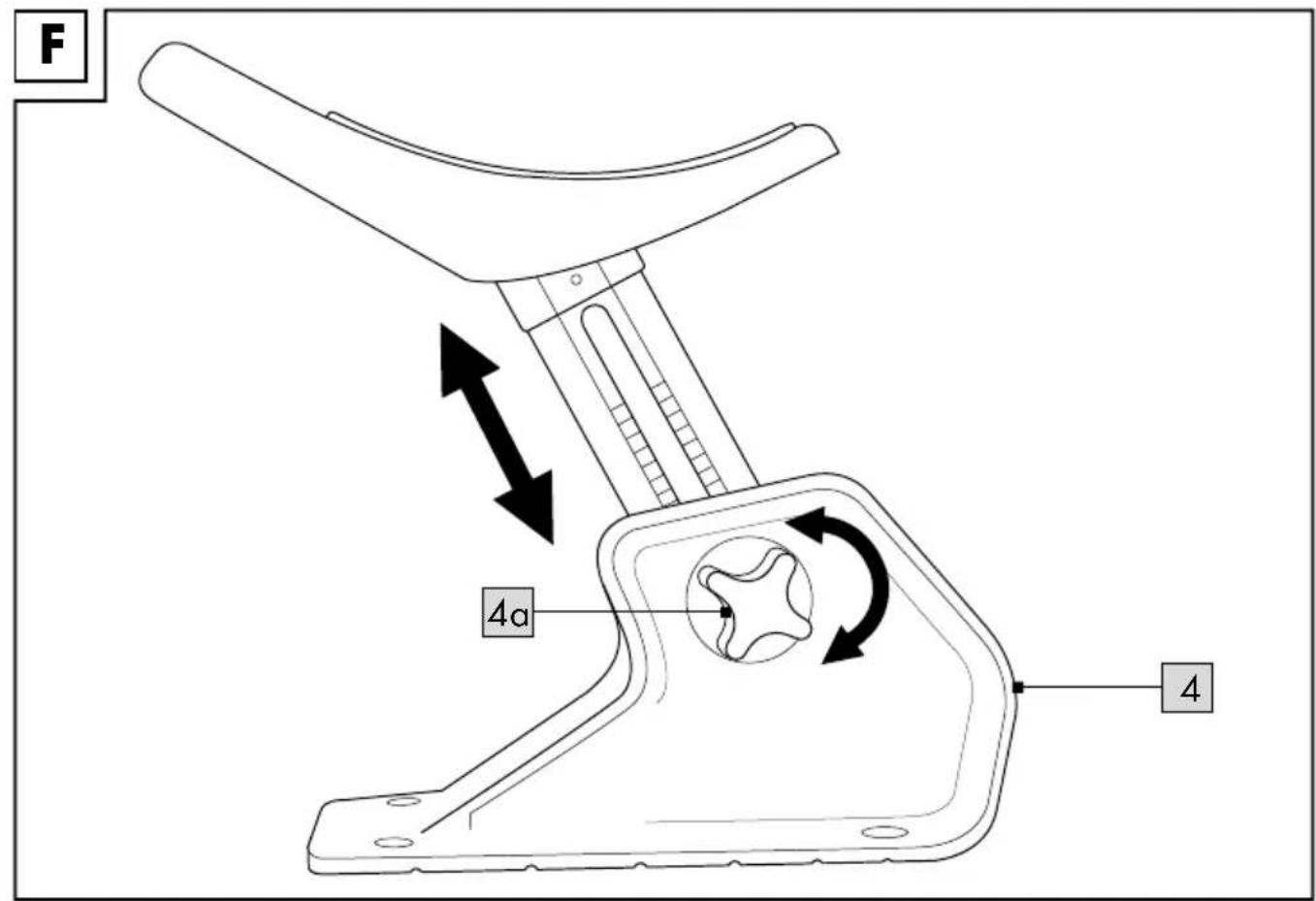

Ajuste de altura del asiento (fig. F)

El asiento puede ajustarse en alturas diferentes de aprox. 26 - 32 cm. Suelte para ello el tornillo de fijación (4a) y ajuste la altura deseada. Vuelva a apretar el tornillo de fijación con firmeza.

Desmontaje

Desmontaje del manillar

Presione el pasador (2a, 3a) de la parte trasera de la parte inferior y extraiga el manillar (fig. B).

Desmontaje del asiento

Suelte los tornillos y extraiga los casquillos roscados. Quite el asiento.

Uso

Conducción

Dependiendo de la variante de construcción, sentarse en el asiento y dar impulso con las dos piernas empujando de forma regular o, si se usa sin asiento, poner una pierna en la cubierta y darse impulso con la otra empujando de forma regular. El artículo se controla desplazando el peso.

Frenado

En la variante de construcción con asiento se frena poniendo los dos pies en el suelo. Si se usa sin asiento, se frena pisando el freno por fricción de la rueda trasera con un pie.

Mantenimiento

Sustitución de las ruedas delanteras

Las ruedas delanteras pueden cambiarse.

¡Importante!

Observe los datos técnicos. Las rue-das con diámetros diferentes pueden modificar las características de marcha y poner en peligro a los usuarios bajo determinadas circunstancias.

No use ruedas que no puedan montarse correctamente.

No monte bajo ningún concepto ruedas mayores que las originales del artículo.

Las ruedas están sometidas al desgaste. Éste depende de múltiples factores como, por ejemplo, el terreno, la altura y el peso del usuario, las condiciones climatológicas, el material de las ruedas y su dureza. Por ello, es necesario cambiarlas de vez en cuando.

1. Afloje los tornillos de ambas ruedas delanteras con una llave Allen adecuada.

2. Monte las ruedas nuevas y fijelas con los tornillos.

Después de cambiarlas:

Asegúrese de que los tornillos siguen estando apretados después de los primeros minutos de uso y de que no se hayan soltado ni aflojado. Vuelva a sujetar la rueda para asegurarse de que se mueve con facilidad.

Almacenamiento y cuidados

Recomendamos lavar y secar en profundidad el artículo después de su uso.

Retire las piedrecitas u otros objetos que hayan podido quedar colgados de las ruedas. Guarde el artículo siempre en un lugar seco.

Indicaciones para la eliminación

Elimine el artículo y el material de embalaje conforme a la normativa legal local en la actualidad. No deje material de embalaje, como bolsas de plástico, en manos de niños. Guarde el material de embalaje en un lugar inaccesible para éstos

Indicaciones relativas a la garantía y la gestión de servicios

Este producto se fabrica con gran esmero y bajo control continuo. Este producto tiene una garantía de tres años a partir de la fecha de compra. Por favor, guarde el tíquet de compra. La garantía solamente es válida para defectos de material o de fabricación y queda anulada en caso de tratamiento inapropiado o indebido. Sus derechos legales, especialmete el de régimen de garantía, no se ven restringidos por esta garantía.

En caso de una eventual reclamación, póngase en contacto con el servicio de atención al cliente que le indicamos más abajo o envíenos un correo electrónico. Nuestros trabajadores le informarán con la mayor rapidez posible sobre cómo proceder. En todos los casos le ofrecemos una atención personalizada.

El periodo de garantía no se verá prolongado por reparaciones en garantía, garantía legal o como servicio de la casa.

Esto es válido también para las piezas reemplazadas o reparadas. Las reparaciones realizadas una vez transcurrido el periodo de garantía se deberán pagar.

IAN: 293408

ES Servicio España

Tel.: [phone]

(0,08 EUR/Min. + 0,11 EUR/

llamada (tarifa normal))

(0,05 EUR/Min. + 0,11 EUR/

llamada (tarifa reducida))

E-Mail: [e-mail]
