IAN 293408 - Elektroroller Playtive - Kostenlose Bedienungsanleitung

Marke	Playtive
Modell	IAN 293408
Produkttyp	Dreirad-Scooter (3-Rad-Tretroller) für Kinder, erweiterbar mit abnehmbarem Sitz
Empfohlenes Alter	Von 18 Monaten bis 3 Jahren (mit Sitz) oder ab 3 Jahren (ohne Sitz)
Maximales Benutzergewicht	20 kg für die Varianten mit Sitz, 50 kg für die Variante ohne Sitz
Hauptmaterial	Kunststoff und Metall
Abmessungen (L x B x H)	Nicht angegeben
Produktgewicht	Nicht angegeben
Energieversorgung	Keine (Antrieb durch Füße)
Anzahl der Räder	3 (zwei vorne, eines hinten)
Durchmesser der Vorderräder	Jeweils 120 mm
Durchmesser des Hinterrads	100 mm
Montagevarianten	3: 1) mit Sitz und rundem Lenker, 2) ohne Sitz und rundem Lenker, 3) ohne Sitz und T-Lenker
Sitzhöhe verstellbar	Von 26 bis 32 cm
Bremse	Reibungsbremse am Hinterrad (Variante ohne Sitz) oder Bremsen mit den Füßen (mit Sitz)
Pflege	Nach Gebrauch reinigen und trocknen, Schrauben und Zustand der Räder prüfen
Verpackungsmaterialien	Vor Gebrauch entfernen
Sicherheit	Schutzausrüstung erforderlich, nicht auf öffentlichen Straßen verwenden
Ersatzteile verfügbar	Ersatz-Vorderräder (gleicher Durchmesser)
Garantie	3 Jahre ab Kaufdatum

Häufig gestellte Fragen - IAN 293408 Playtive

Welche verschiedenen Montagevarianten gibt es?

Das Produkt bietet drei Varianten: Variante 1: mit Sitz und rundem Lenker (für 18 Monate bis 3 Jahre, max. 20 kg). Variante 2: ohne Sitz, mit rundem Lenker (für 2 bis 3 Jahre, max. 20 kg). Variante 3: ohne Sitz, mit T-Lenker (für Kinder ab 3 Jahren, max. 50 kg).

Kann ich diesen Roller auf der Straße benutzen?

Nein, die Benutzung auf öffentlichen Straßen ist verboten. Er ist für die Verwendung auf ebenen, sauberen und trockenen Flächen abseits anderer Verkehrsteilnehmer konzipiert.

Was ist das maximale Gewicht des Kindes?

Das maximale Gewicht hängt von der Variante ab: 20 kg für die Varianten mit Sitz (1 und 2), 50 kg für die Variante ohne Sitz (3).

Wie stelle ich die Sitzhöhe ein?

Lösen Sie die Einstellschraube (4a) unter dem Sitz, stellen Sie die gewünschte Höhe ein (zwischen 26 und 32 cm) und ziehen Sie die Schraube wieder fest an.

Wie pflege ich den Roller?

Reinigen und trocknen Sie das Produkt nach jedem Gebrauch. Entfernen Sie Steine, die in den Rädern stecken. Überprüfen Sie regelmäßig den festen Sitz der Schrauben und den Zustand der Räder. Lagern Sie es an einem trockenen Ort.

Was tun, wenn ein Rad abgenutzt ist?

Die Vorderräder sind austauschbar. Lösen Sie die Schrauben mit einem Inbusschlüssel, ersetzen Sie sie durch Räder gleichen Durchmessers (120 mm) und ziehen Sie die Schrauben wieder fest an. Überprüfen Sie den festen Sitz nach den ersten Fahrminuten.

Sind Ersatzteile verfügbar?

Ja, die Vorderräder sind als Ersatzteile erhältlich. Für andere Teile kontaktieren Sie den Kundendienst unter den in der Anleitung angegebenen Nummern.

Wie lange ist die Garantiezeit?

Die Garantie beträgt 3 Jahre ab Kaufdatum und gilt für Material- und Verarbeitungsfehler. Bewahren Sie den Kassenbon auf.

Ab welchem Alter kann mein Kind dieses Produkt verwenden?

Für Variante 1 (mit Sitz): ab 18 Monaten bis 3 Jahre. Variante 2: von 2 bis 3 Jahren. Variante 3: ab 3 Jahren (nicht geeignet für Kinder unter 36 Monaten).

Wie bremst man?

Bei der Variante mit Sitz: Stellen Sie beide Füße auf den Boden. Bei der Variante ohne Sitz: Stellen Sie einen Fuß auf die Reibungsbremse am Hinterrad.

BEDIENUNGSANLEITUNG IAN 293408 Playtive

Teilebezeichnung/Lieferumfang 8

Technische Daten 8

Bestimmungsgemäße Verwendung 8

Sicherheitshinweise 8-9

Montage 9-10

Demontage 10

Verwendung 10

Wartung 10

Pflege, Lagerung 10

Hinweise zur Entsorgung 10

Hinweise zur Garantie und

Serviceabwicklung 11

FR BE

Technische gegevens 21

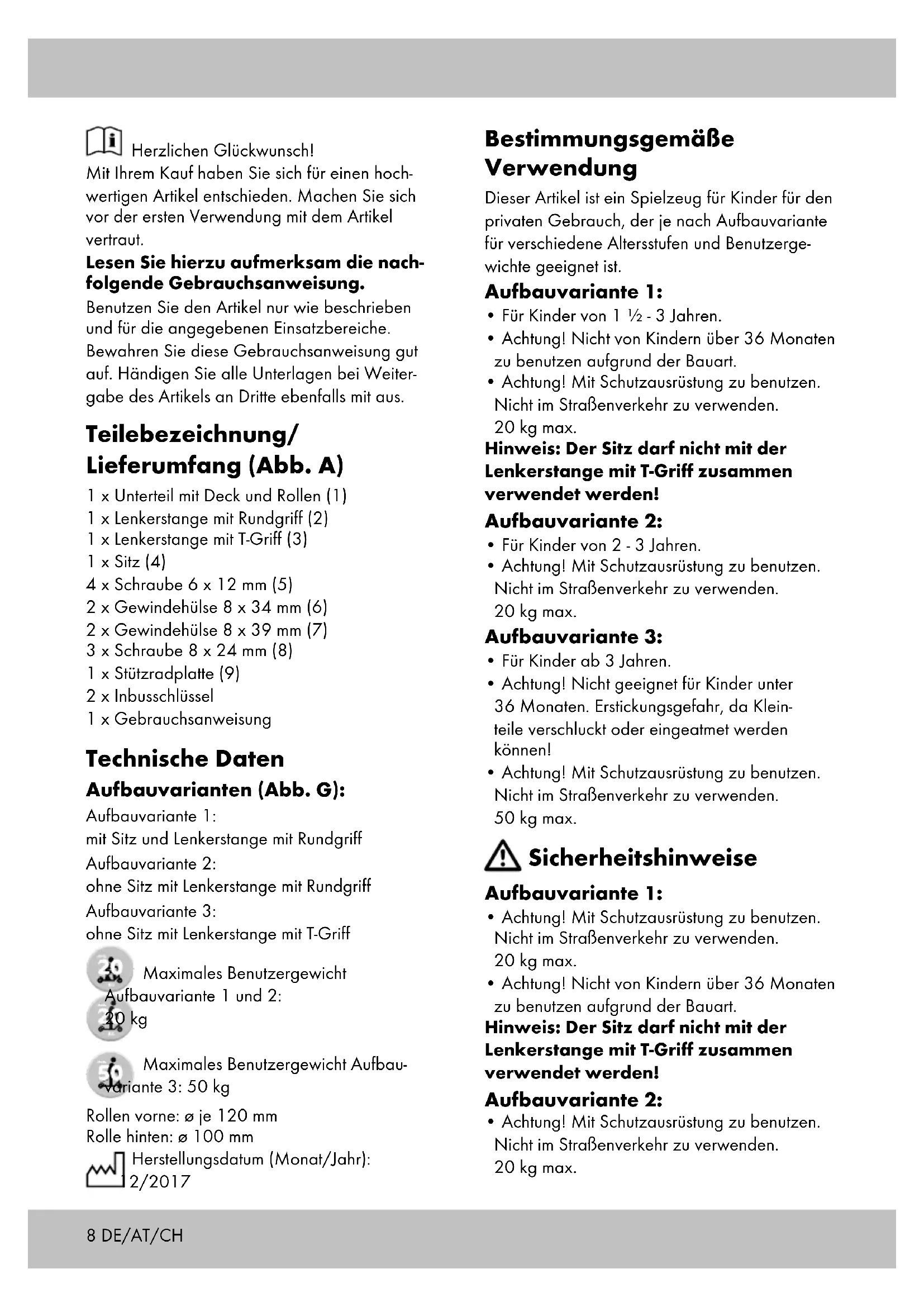

Herzlichen Glückwunsch!

Mit Ihrem Kauf haben Sie sich für einen hochwertigen Artikel entschieden. Machen Sie sich vor der ersten Verwendung mit dem Artikel vertraut.

Lesen Sie hierzu aufmerksam die nachfolgende Gebrauchsanweisung.

Benutzen Sie den Artikel nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Gebrauchsanweisung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Artikels an Dritte ebenfalls mit aus.

Teilebezeichnung/ Lieferumfang (Abb. A)

1 x Unterteil mit Deck und Rollen (1)
1 x Lenkerstange mit Rundgriff (2)
1 x Lenkerstange mit T-Griff (3)
1 x Sitz (4)
4 x Schraube 6 x 12 mm (5)
2 x Gewindehülse 8 x 34 mm (6)
2 x Gewindehülse 8 x 39 mm (7)
3 x Schraube 8 x 24 mm (8)
1 x Stützradplatte (9)
2 x Inbusschlüssel
1 x Gebrauchsanweisung

Technische Daten Aufbauvarianten (Abb. G):

Aufbauvariante 1:

mit Sitz und Lenkerstange mit Rundgriff

Aufbauvariante 2:

ohne Sitz mit Lenkerstange mit Rundgriff

Aufbauvariante 3:

ohne Sitz mit Lenkerstange mit T-Griff

Maximales Benutzergewicht

Aufbauvariante 1 und 2:

20 kg

Maximales Benutzergewicht Aufbau-

variante 3: 50 kg

Rollen vorne: ø je 120 mm

Rolle hinten: ∅ 100 mm

Herstellungsdatum (Monat/Jahr):

2/2017

Bestimmungsgemäße Verwendung

Dieser Artikel ist ein Spielzeug für Kinder für den privaten Gebrauch, der je nach Aufbauvariante für verschiedene Altersstufen und Benutzergewichte geeignet ist.

Aufbauvariante 1:

• Für Kinder von 1 12 - 3 Jahren.
• Achtung! Nicht von Kindern über 36 Monaten zu benutzen aufgrund der Bauart.
• Achtung! Mit Schutzausrüstung zu benutzen. Nicht im Straßenverkehr zu verwenden. 20 kg max.

Hinweis: Der Sitz darf nicht mit der Lenkerstange mit T-Griff zusammen verwendet werden!

Aufbauvariante 2:

• Für Kinder von 2 - 3 Jahren.
• Achtung! Mit Schutzausrüstung zu benutzen. Nicht im Straßenverkehr zu verwenden. 20 kg max.

Aufbauvariante 3:

• Für Kinder ab 3 Jahren.
- Achtung! Nicht geeignet für Kinder unter 36 Monaten. Erstickungsgefahr, da Kleinteile verschluckt oder eingeatmet werden können!
- Achtung! Mit Schutzausrüstung zu benutzen. Nicht im Straßenverkehr zu verwenden. 50 kg max.

Sicherheitshinweise

Aufbauvariante 1:

• Achtung! Mit Schutzausrüstung zu benutzen. Nicht im Straßenverkehr zu verwenden. 20 kg max.
• Achtung! Nicht von Kindern über 36 Monaten zu benutzen aufgrund der Bauart.

Hinweis: Der Sitz darf nicht mit der Lenkerstange mit T-Griff zusammen verwendet werden!

Aufbauvariante 2:

• Achtung! Mit Schutzausrüstung zu benutzen.
  Nicht im Straßenverkehr zu verwenden.
  20 kg max.

Aufbauvariante 3:

• Achtung! Mit Schutzausrüstung zu benutzen. Nicht im Straßenverkehr zu verwenden. 50 kg max.
• Achtung! Nicht geeignet für Kinder unter 36 Monaten. Erstickungsgefahr, da Kleinteile verschluckt oder eingeatmet werden können!

Aufbauvariante 1, 2 und 3 ACHTUNG!

• Alle Verpackungs- und Befestigungsmaterialien sind nicht Bestandteil des Spielzeugs und müssen aus Sicherheitsgründen entfernt werden, bevor der Artikel Kindern zum Spielen übergeben wird.
• Kinder dürfen nur unter Aufsicht mit dem Artikel spielen.

Verletzungsgefahr!

• Der Aufbau des Artikels sollte aufgrund vorhandener Kleinteile stets durch Erwachsene erfolgen!
• Der Artikel darf nur von einer Person zur gleichen Zeit verwendet werden.
• Prüfen Sie den Artikel vor jedem Gebrauch auf Beschädigungen oder Abnutzungen. Kontrollieren Sie stets den festen Sitz aller Verbindungselemente. Der Artikel darf nur in einwandfreiem Zustand verwendet werden!
• Vergewissern Sie sich, dass Schrauben und Gewindehülsen ihre Selbstsperreigenschaft bewahren.
• Ändern Sie den Artikel nicht so ab, dass Sie unter Umständen Ihre Sicherheit gefährden.
• Tragen Sie stets geeignete Schutzvorrichtungen (Helm, Hand-, Handgelenk-, Ellbogen- und Knieschützer) sowie Schuhe!
• Nehmen Sie immer Rücksicht auf andere Personen!
• Verwenden Sie den Artikel nur auf geeigneten Oberflächen, die glatt, sauber und trocken sind. Fahren Sie möglichst abseits von anderen Verkehrsteilnehmern. Meiden Sie abschüssiges Gelände, Treppen und offene Gewässer.

• Fahren Sie nie bei Dunkelheit oder schlechten Sichtverhältnissen.

• Lassen Sie Ihr Kind den Artikel nicht unbeaufsichtigt benutzen, da Kinder die potentiellen Gefahren nicht einschätzen können.

• Bei der Verwendung des Artikels ist Geschicklichkeit erforderlich, um Stürze oder Zusammenstöße zu vermeiden, die zur Verletzung des Fahrers oder weiterer Personen führen könnten.

Vermeidung von Sachschäden!

- Meiden Sie Wasser, Öl, Schlaglöcher und sehr raue Oberflächen.

Montage

Montage der Lenkerstange (Abb. B)

Sie benötigen das Unterteil (1) und für die Aufbauvariante 1 und 2 die Lenkerstange mit Rundgriff (2) und für die Aufbauvariante 3 die Lenkerstange mit T-Griff (3). Drücken Sie den Stift (2a, 3a) und stecken Sie die Lenkerstange in das Unterteil.

Wichtig: Achten Sie darauf, dass die Lenkerstange im Unterteil einrastet.

Montage Aufbauvariante 1 (Abb. C)

Legen Sie den Sitz (4) auf das Unterteil (1). Achten Sie darauf, dass die Bohrungen von Sitz und Unterteil übereinander liegen. Stecken Sie die kurzen Hülsen (6) von oben durch die beiden vorderen Bohrungen und fixieren Sie diese von unten mit zwei Schrauben (5). Stecken Sie die langen Hülsen (7) von oben durch die beiden hinteren Bohrungen des Sitzes und die hinteren Bohrungen der Stützradplatte (9). Fixieren Sie diese von unten mit zwei Schrauben (5). Schrauben Sie in das vordere Bohrloch der Stützradplatte eine Schraube (8) und ziehen Sie diese fest (Abb. D).

Benutzen Sie für die Montage den mitgelieferten Inbusschlüssel.

Montage Aufbauvariante 2 (Abb. E)

Befestigen Sie die Stützradplatte in den hinteren drei Bohrlöchern mit den Schrauben (8) und ziehen Sie die Schrauben mit dem mitgelieferten Inbusschlüssel fest.

Höhenverstellung des Sitzes (Abb. F)

Der Sitz kann in verschiedenen Höhen von ca. 26 - 32 cm eingestellt werden. Lösen Sie hierzu die Feststellschraube (4a) und stellen Sie die gewünschte Höhe ein. Ziehen Sie die Feststell- schraube wieder fest.

Demontage

Demontage der Lenkerstange

Drücken Sie auf der Rückseite des Unterteils den Stift (2a, 3a) und ziehen Sie die Lenkerstange heraus (Abb. B).

Demontage des Sitzes

Lösen Sie die Schrauben und ziehen Sie die Gewindehülsen ab. Nehmen Sie den Sitz ab.

Verwendung

Fahren

Je nach Aufbauvariante auf den Sitz setzen und mit beiden Beinen durch regelmäßiges Abstoßen Schwung geben oder bei der Verwendung ohne Sitz mit einem Bein auf das Deck stellen und mit dem anderen Bein durch regelmäßiges Abstoßen Schwung geben. Der Artikel wird über Gewichtsverlagerung gesteuert.

Bremsen

Bei der Aufbauvariante mit Sitz wird durch das Absetzen beider Füße auf den Boden gebremst. Bei der Verwendung ohne Sitz wird zum Bremsen mit einem Fuß auf die Hinterrad-Reibungsbremse getreten.

Wartung

Austausch der vorderen Rollen

Die vorderen Rollen können Sie austauschen.

Wichtig!

Beachten Sie die technischen Daten. Rollen, die einen anderen Durchmesser haben, können die Fahreigenschaften verändern und unter Umständen zu einer Gefährdung des Nutzers führen. Verwenden Sie keine Rollen, die sich nicht einwandfrei einbauen lassen. Bauen Sie niemals größere Rollen ein als die ursprünglichen Rollen des Artikels.

Rollen nutzen sich ab. Diese Abnutzung ist von vielen Faktoren, wie zum Beispiel vom Boden, von Größe und Gewicht des Benutzers, den Wetterbedingungen, dem Material der Rollen und von deren Härte abhängig. Daher ist es notwendig, sie hin und wieder auszutauschen.

1. Lösen Sie mit einem passenden Inbusschlüssel die Schrauben der beiden vorderen Rollen.
2. Bauen Sie die neuen Rollen wieder ein und befestigen Sie die neuen Rollen mit den Schrauben.

Nach dem Austausch:

Vergewissern Sie sich, dass die Schrauben nach den ersten Fahrminuten noch fest sind und sich nichts gelöst oder gelockert hat. Spannen Sie die Rolle noch einmal, um sicherzustellen, dass sie ruhig läuft.

Pflege, Lagerung

Nach Gebrauch des Artikels empfehlen wir gründliches Reinigen und Trocknen.

Entfernen Sie kleine Steinchen oder andere Gegenstände, die unter Umständen an Ihren Rollen hängen geblieben sind. Bewahren Sie den Artikel stets an einem trockenen Ort auf.

Hinweise zur Entsorgung

Entsorgen Sie den Artikel und die Verpackungsmaterialien entsprechend aktueller örtlicher Vorschriften. Verpackungsmaterialien wie z. B. Folienbeutel gehören nicht in Kinderhände. Bewahren Sie das Verpackungsmaterial für Kinder unerreichbar auf.

Hinweise zur Garantie und Serviceabwicklung

Der Artikel wurde mit großer Sorgfalt und unter ständiger Kontrolle produziert. Sie erhalten auf diesen Artikel drei Jahre Garantie ab Kaufdatum. Bitte bewahren Sie den Kassenbon auf. Die Garantie gilt nur für Material- und Fabrikationsfehler und entfällt bei missbräuchlicher oder unsachgemäßer Behandlung. Ihre gesetzlichen Rechte, insbesondere die Gewährleistungsrechte, werden durch diese Garantie nicht eingeschränkt.

Bei etwaigen Beanstandungen wenden Sie sich bitte an die unten stehende Service-Hotline oder setzen Sie sich per E-Mail mit uns in Verbindung. Unsere Servicemitarbeiter werden das weitere Vorgehen schnellstmöglich mit Ihnen abstimmen. Wir werden Sie in jedem Fall persönlich beraten. Die Garantiezeit wird durch etwaige Reparaturen aufgrund der Garantie, gesetzlicher Gewährleistung oder Kulanz nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Nach Ablauf der Garantie anfallende Reparaturen sind kostenpflichtig.

IAN: 293408

DE Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

AT Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

Congratulations!

Delta-Sport-Nr.: KS-4469

IAN 293408
