Produkttyp	Nicht-elektrischer Roller (Kinderspielzeug)
Marke	Playtive
Modell	IAN 273315
Verwendung	Außenbereich, private Nutzung
Empfohlenes Alter	Ab 3 Jahren
Maximales Benutzergewicht	50 kg
Raddurchmesser	120 mm
Lagertyp	ABEC 5
Lenkerhöhe verstellbar	3 Stufen (ca. 73 – 83 cm)
Klappbar	Ja, in Transportposition
Bremse	Fußbremse am hinteren Kotflügel
Rahmenmaterial	Aluminium (vernünftige Schätzung)
Rollergewicht	Ca. 3 kg (Schätzung)
Reparierbarkeit	Räder und Lager austauschbar
Wartung	Regelmäßige Reinigung, Trocknung, Schmierung der Lager
Lagerung	Vor Feuchtigkeit geschützt, an einem trockenen Ort
Sicherheit	Erfordert Schutzausrüstung (Helm, Handschuhe, Knieschützer)
Garantie	3 Jahre
Kundendienst (Schweiz)	Tel.: [phone], E-Mail: [e-mail]
IAN-Nummer	273315

Häufig gestellte Fragen - IAN 273315 Playtive

Wie klappe ich den Playtive Roller IAN 273315 auf?

Entriegeln Sie die untere Schnellspannung, ziehen Sie den Hebel nach oben und ziehen Sie den Lenker nach vorne, bis er einrastet. Verriegeln Sie die Schnellspannung.

Was ist das maximal zulässige Gewicht für diesen Roller?

Das maximale Benutzergewicht beträgt 50 kg.

Wie stelle ich die Lenkerhöhe ein?

Lockern Sie die Schnellspannung am Lenker, ziehen Sie den Lenker nach oben, bis der Stopper in eines der drei Löcher einrastet (Höhen zwischen ca. 73 und 83 cm). Ziehen Sie die Schnellspannung fest.

Welche Lagertyp verwendet der Roller?

Die Lager sind vom Typ ABEC 5.

Wie tausche ich ein Rad aus?

Schrauben Sie die Achsschrauben mit zwei 5-mm-Inbusschlüsseln heraus, entfernen Sie die Schrauben und nehmen Sie das Rad ab. Montieren Sie das neue Rad und befestigen Sie es mit den Achsschrauben. Nach einigen Minuten Gebrauch nachziehen.

Wie tausche ich die Lager aus?

Bauen Sie das Rad aus, drücken Sie die Lager mit einem Inbusschlüssel aus der Distanzhülse. Drücken Sie ein neues Lager ein, setzen Sie die Distanzhülse ein, dann drücken Sie das zweite Lager ein. Montieren Sie das Rad wieder.

Was sind die wichtigen Sicherheitshinweise?

Tragen Sie immer einen Helm, Handschuhe, Ellenbogen- und Knieschützer. Benutzen Sie den Roller auf glatten, trockenen Oberflächen, fernab von Verkehr. Benutzen Sie ihn nicht bei Nacht oder schlechter Sicht. Kinder müssen beaufsichtigt werden.

Wie warte ich den Roller?

Reinigen Sie ihn nach jedem Gebrauch, trocknen Sie die Lager und schmieren Sie die Außenseite mit geeignetem Fett. Entfernen Sie Steinchen aus den Rädern. Lagern Sie ihn an einem trockenen Ort.

Wie lange beträgt die Garantie?

Die Garantie beträgt 3 Jahre ab Kaufdatum, gültig für Material- und Herstellungsfehler.

Wie klappe ich den Roller für den Transport zusammen?

Lockern Sie die Schnellspannung am Lenker, drücken Sie den Stopper, schieben Sie den Lenker nach unten und ziehen Sie fest. Entfernen Sie die Griffe und befestigen Sie sie an ihren Halterungen. Entriegeln Sie die untere Schnellspannung, ziehen Sie den Hebel, klappen Sie den Lenker zum Trittbrett, bis es einrastet, dann verriegeln.

BEDIENUNGSANLEITUNG IAN 273315 Playtive

Klappen Sie vor dem Lesen die Sere mit den Abildungen aus und machen Sie sich anschließend mit allen Funktionen des Artikes vertraut

图 64

DE/AT/CH Gebrauche und Sicherheirshinweise Seite 05

Inhalverzeichnis/Table des motieres/Indice/Comets

DE AT CH
Lieferumfeng .... 5 Lerkeiarbe Duten .... 5
Bestimmungsgemäße Verwendung .... 0
Sicherellshirweise .... 5.6 Montage ....
Artikel in den Transportzusand versetzen 6
Verwendung 6
Wang 7 Pflege und Lagerung 7
Hinweise zur Entsergung 7

3 Jahre Garantie 7-8

⑪ ⑨

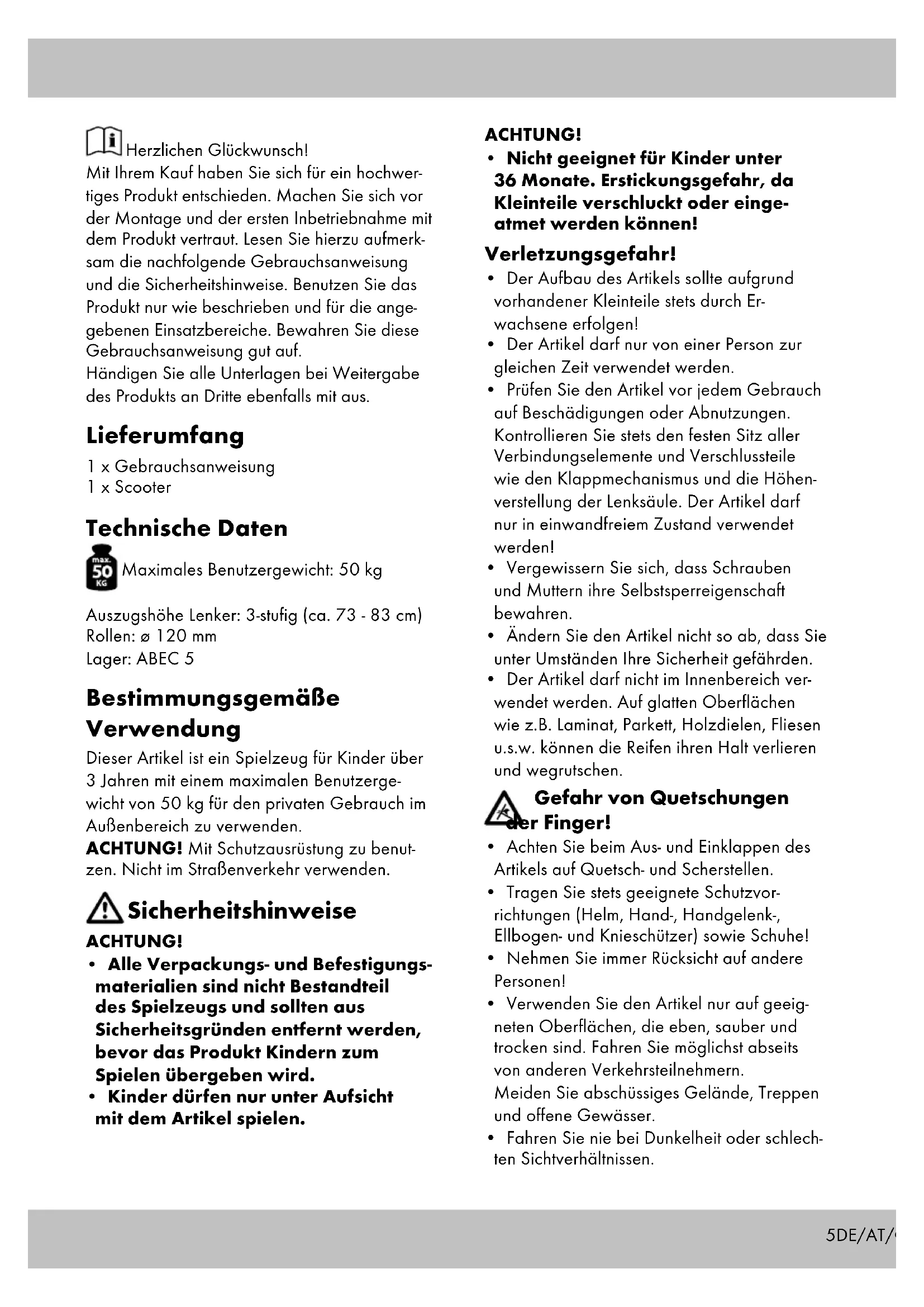

Herzlichen Glückwunsch!

Mit Ihrem Kauf haben Sie sich für ein hochwertiges Produkt entschieden. Machen Sie sich vor der Montage und der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Gebrauchsanweisung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Gebrauchsanweisung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus.

Lieferumfang

1 x Gebrauchsanweisung
1 x Scooter

Technische Daten

Maximales Benutzergewicht: 50 kg

Auszugshöhe Lenker: 3-stufig (ca. 73 - 83 cm)

Rollen: ø 120 mm

Lager: ABEC 5

Bestimmungsgemäße Verwendung

Dieser Artikel ist ein Spielzeug für Kinder über 3 Jahren mit einem maximalen Benutzergewicht von 50 kg für den privaten Gebrauch im Außenbereich zu verwenden.

ACHTUNG! Mit Schutzausrüstung zu benutzen. Nicht im Straßenverkehr verwenden.

Sicherheitshinweise

ACHTUNG!

• Alle Verpackungs- und Befestigungsmaterialien sind nicht Bestandteil des Spielzeugs und sollten aus Sicherheitsgründen entfernt werden, bevor das Produkt Kindern zum Spielen übergeben wird.
• Kinder dürfen nur unter Aufsicht mit dem Artikel spielen.

ACHTUNG!

- Nicht geeignet für Kinder unter 36 Monate. Erstickungsgefahr, da Kleinteile verschluckt oder einge-atmet werden können!

Verletzungsgefahr!

• Der Aufbau des Artikels sollte aufgrund vorhandener Kleinteile stets durch Erwachsene erfolgen!
• Der Artikel darf nur von einer Person zur gleichen Zeit verwendet werden.
• Prüfen Sie den Artikel vor jedem Gebrauch auf Beschädigungen oder Abnutzungen. Kontrollieren Sie stets den festen Sitz aller Verbindungselemente und Verschlussteile wie den Klappmechanismus und die Höhenverstellung der Lenksäule. Der Artikel darf nur in einwandfreiem Zustand verwendet werden!
• Vergewissern Sie sich, dass Schrauben und Muttern ihre Selbstsperreigenschaft bewahren.
• Ändern Sie den Artikel nicht so ab, dass Sie unter Umständen Ihre Sicherheit gefährden.
• Der Artikel darf nicht im Innenbereich verwendet werden. Auf glatten Oberflächen wie z.B. Laminat, Parkett, Holzdielen, Fliesen u.s.w. können die Reifen ihren Halt verlieren und wegrutschen.

Gefahr von Quetschungen r Finger!

• Achten Sie beim Aus- und Einklappen des Artikels auf Quetsch- und Scherstellen.
• Tragen Sie stets geeignete Schutzvorrichtungen (Helm, Hand-, Handgelenk-, Ellbogen- und Knieschützer) sowie Schuhe!
• Nehmen Sie immer Rücksicht auf andere Personen!
• Verwenden Sie den Artikel nur auf geeigneten Oberflächen, die eben, sauber und trocken sind. Fahren Sie möglichst abseits von anderen Verkehrsteilnehmern.
  Meiden Sie abschüssiges Gelände, Treppen und offene Gewässer.

• Fahren Sie nie bei Dunkelheit oder schlechten Sichtverhältnissen.

• Bei Dauergebrauch wird die Bremse heiß. Berühren Sie diese vor dem Abkühlen nicht, um Verbrennungen zu vermeiden.

• Lassen Sie Ihr Kind den Artikel nicht unbeaufsichtigt benutzen, da Kinder die potentiellen Gefahren nicht einschätzen können.
• Bei der Verwendung des Scooters ist Geschicklichkeit erforderlich, um Stürze oder Zusammenstöße zu vermeiden, die zur Verletzung des Fahrers oder weiterer Personen führen könnten.

Vermeidung von Sachschäden!

- Meiden Sie Wasser, Öl, Schlaglöcher und sehr raue Oberflächen.

Montage

Der Artikel wird im Transportzustand zusammengeklappt geliefert. Um ihn in Fahrbereitschaft zu versetzen, gehen Sie folgendermaßen vor:

Ausklappen (Abb. A)

1. Lösen Sie den unteren Schnellverschluss (1).
2. Ziehen Sie den Hebel (2) nach oben, und klappen Sie die Lenksäule (3) nach vorne, bis diese einrastet.
3. Sichern Sie den Klappmechanismus durch Feststellen des unteren Schnellverschlusses.

Griffe montieren (Abb. B)

1. Lösen Sie die Griffe (4) aus den Halterungen (5).
2. Drücken Sie die Arretierknöpfe (6) an den Griffen herunter und schieben Sie die Griffe auf beiden Seiten in das T-Rohr (7) der Lenksäule. Die Arretierknöpfe müssen hörbar in die vorgesehenen Bohrungen (8) einrasten.

Lenksäulenhöhe einstellen (Abb. C) Die Lenksäule kann auf drei verschiedene Höhen eingestellt werden.

Der Artikel darf nur verwendet werden, wenn der Arretierknopf in eine der drei vorgesehenen Bohrungen eingerastet ist und die Lenksäule anschließend mit dem Schnellverschluss gesichert wird!

1. Lösen Sie den Schnellverschluss (9) an der Lenksäule.
2. Ziehen Sie die Lenksäule (10) nach oben, bis der Arretierknopf (11) in eine der drei Bohrungen (12) einrastet.
3. Sichern Sie die Lenksäule durch Feststellen des Schnellverschlusses.

Lenkkopflager (Abb. D)

Bei Auslieferung des Artikels ist das Lenkkopflager voreingestellt. Sollte der Lenker nach einiger Zeit zu viel Spiel haben oder zu schwergängig werden, lassen Sie das Lenkkopflager von einem Fachhändler oder einem Fahrradgeschäft einstellen.

Artikel in den Transport- zustand versetzen (Abb. E)

1. Schnellverschluss (1) an der Lenksäule lösen, Arretierknopf drücken, Lenksäule bis ganz nach unten schieben, anschließend Schnellverschluss feststellen.
2. Arretierknöpfe der Griffe drücken, Griffe aus dem T-Rohr ziehen und an den Halterungen befestigen.
3. Unteren Schnellverschluss lösen und Hebel (2) nach oben ziehen, Lenksäule in Richtung Deck drücken, bis diese einrastet. Unteren Schnellverschluss feststellen.

Verwendung

Fahren, Bremsen (Abb. F)

• Ein Bein auf das Deck (13) stellen und mit dem anderen Bein durch regelmäßiges Abstoßen Schwung geben. Der Scooter kann über das Bewegen des Lenkers, über Gewichtsverlagerung bzw. einer Kombination beider Aktivitäten gesteuert werden.
• Zum Bremsen auf das Bremsblech (14) treten.

Wartung

Austausch der Rollen (Abb. G) Wichtig!

Beachten Sie die technischen Daten. Rollen, die einen anderen Durchmesser haben, können die Fahreigenschaften verändern und unter Umständen zu einer Gefährdung des Nutzers führen. Verwenden Sie keine Rollen, die sich nicht einwandfrei einbauen lassen. Bauen Sie niemals größere Rollen ein als die ursprünglichen Rollen des Artikels.

Rollen nutzen sich ab. Diese Abnutzung ist von vielen Faktoren, wie zum Beispiel vom Boden, von Größe und Gewicht des Benutzers, den Wetterbedingungen, dem Material der Rollen und von deren Härte, abhängig. Daher ist es notwendig, sie hin und wieder auszutauschen.

• Lösen Sie die Achsschrauben (15) mit zwei Innensechskantschlüsseln Größe 5.
• Ziehen Sie die Achsschrauben heraus und entfernen Sie die Rolle.
• Bauen Sie die neue Rolle (16) wieder ein und befestigen Sie sie mit den Achsschrauben.

Nach dem Austausch:

Wenn die Rolle nach dem Austausch seitlich schleift, nicht verwenden! Vergewissern Sie sich, dass alle Schrauben nach den ersten Fahrminuten noch fest sind und sich nichts gelöst oder gelockert hat.

Spannen Sie die Rolle noch einmal, um sicherzustellen, dass sie ruhig läuft und keine Geräusche von den Lagern kommen.

Austausch der Kugellager (Abb. H)

• Bauen Sie die Rollen (16) wie beschrieben aus.

• Drücken Sie ein Lager durch Druck auf den Abstandshalter (17) mit einem Innensechskantschlüssel heraus und entfernen Sie den Abstandshalter.

• Drücken Sie das andere Lager (18) durch Druck mit einem Innensechskantschlüssel heraus.

• Drücken Sie ein neues Lager ein. Drehen Sie die Rolle um, setzen Sie den Abstandshalter ein und drücken Sie anschließend ein zweites neues Lager ein.
  • Befestigen Sie die Rollen wieder.

Pflege und Lagerung

Nach Gebrauch des Artikels empfehlen wir gründliches Reinigen und Trocknen. Entfernen Sie kleine Steinchen oder andere Gegenstände, die unter Umständen an Ihren Rollen hängen geblieben sind. Nasse oder feuchte Kugellager mit einem sauberen Tuch trocknen. Fetten Sie die Lager mit einem geeigneten Lagerfett von außen ein, um äußere Rostbildung zu vermeiden. Bewahren Sie den Artikel stets an einem trockenen Ort auf.

Hinweise zur Entsorgung

Entsorgen Sie das Produkt und alle dazugehörigen Komponenten über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Erkundigen Sie sich im Zweifelsfall bei Ihrer Entsorgungseinrichtung über eine umweltgerechte Entsorgung.

3 Jahre Garantie

Das Produkt wurde mit großer Sorgfalt und unter ständiger Kontrolle produziert. Sie erhalten auf dieses Produkt drei Jahre Garantie ab Kaufdatum. Bitte bewahren Sie den Kassenbon auf. Die Garantie gilt nur für Material- und Fabrikationsfehler und entfällt bei missbräuchlicher oder unsachgemäßer Behandlung. Ihre gesetzlichen Rechte, insbesondere die Gewährleistungsrechte, werden durch diese Garantie nicht eingeschränkt.

Bei etwaigen Beanstandungen wenden Sie sich bitte an die unten stehende Service-Hotline oder setzen Sie sich per E-Mail mit uns in Verbindung. Unsere Servicemitarbeiter werden das weitere Vorgehen schnellstmöglich mit Ihnen abstimmen. Wir werden Sie in jedem Fall persönlich beraten.

Die Garantiezeit wird durch etwaige Reparaturen aufgrund der Garantie, gesetzlicher Gewährleistung oder Kulanz nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Nach Ablauf der Garantie anfallende Reparaturen sind kostenpflichtig.

IAN: 273315

DE Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

AT Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

Sie können alle Artikel auch direkt in unserem Online-Shop bestellen: www.delta-sport.info
