Tipo di prodotto	Monopattino non elettrico (giocattolo per bambini)
Marca	Playtive
Modello	IAN 273315
Utilizzo	Esterno, uso privato
Età consigliata	Da 3 anni
Peso massimo dell'utilizzatore	50 kg
Diametro delle ruote	120 mm
Tipo di cuscinetti	ABEC 5
Altezza del manubrio regolabile	3 livelli (circa 73 – 83 cm)
Pieghevole	Sì, in posizione di trasporto
Freno	Freno a pedale sul parafango posteriore
Materiale del telaio	Alluminio (stima ragionevole)
Peso del monopattino	Circa 3 kg (stima)
Riparabilità	Ruote e cuscinetti sostituibili
Manutenzione	Pulizia regolare, asciugatura, ingrassaggio dei cuscinetti
Conservazione	Al riparo dall'umidità, in un luogo asciutto
Sicurezza	Richiede equipaggiamento di protezione (casco, protezioni per mani, ginocchiere)
Garanzia	3 anni
Servizio clienti (Svizzera)	Tel: [phone], e-mail: [e-mail]
Numero IAN	273315

Domande frequenti - IAN 273315 Playtive

Come si apre il monopattino Playtive IAN 273315?

Sbloccare il fissaggio rapido inferiore, tirare la leva verso l'alto e tirare il manubrio in avanti fino a quando non scatta. Bloccare il fissaggio rapido.

Qual è il peso massimo consentito per utilizzare questo monopattino?

Il peso massimo dell'utilizzatore è di 50 kg.

Come regolare l'altezza del manubrio?

Allentare il fissaggio rapido sul manubrio, tirare il manubrio verso l'alto fino a quando il pulsante di arresto si inserisce in uno dei tre fori (altezze tra circa 73 e 83 cm). Stringere il fissaggio rapido.

Che tipo di cuscinetti utilizza il monopattino?

I cuscinetti sono di tipo ABEC 5.

Come sostituire una ruota?

Svitare le viti dell'asse con due chiavi esagonali da 5, rimuovere le viti e togliere la ruota. Montare la nuova ruota e fissarla con le viti dell'asse. Stringere bene dopo alcuni minuti di utilizzo.

Come sostituire i cuscinetti?

Smontare la ruota, spingere i cuscinetti fuori dal distanziale con una chiave esagonale. Inserire un nuovo cuscinetto, posizionare il distanziale, quindi inserire il secondo cuscinetto. Rimontare la ruota.

Quali sono le importanti norme di sicurezza?

Indossare sempre un casco, protezioni per mani, gomiti e ginocchia. Utilizzare il monopattino su superfici lisce e asciutte, lontano dal traffico. Non utilizzarlo di notte o in condizioni di scarsa visibilità. I bambini devono essere sorvegliati.

Come mantenere il monopattino?

Pulirlo dopo ogni utilizzo, asciugare i cuscinetti e ingrassare l'esterno con un grasso appropriato. Rimuovere i sassolini dalle ruote. Conservarlo in un luogo asciutto.

Qual è la durata della garanzia?

La garanzia è di 3 anni dalla data di acquisto, valida per difetti di materiali e di fabbricazione.

Come piegare il monopattino per il trasporto?

Allentare il fissaggio rapido del manubrio, premere il pulsante di arresto, spingere il manubrio verso il basso e stringere. Rimuovere le impugnature e fissarle sui loro supporti. Sbloccare il fissaggio rapido inferiore, tirare la leva, piegare il manubrio verso il poggiapiedi fino al clic, quindi bloccare.

MANUALE UTENTE IAN 273315 Playtive

Istruzioni per l'uso

图 SH

TROTTINETTE

Mode d'emploi

GB

SCOOTER

Prima di leggere ribollare la pagina con le immagini e familiarizzare nel con tutte le funzioni dell'operaudie.

(1)

II/CH. Isturazioni d'uso e di sicurezza. Pavia 12

Contenuto della contezione .... 12

Sul cenna .... 2 Utilise variums nle destinivices d'us.... 17

leduzieri di sicrazza 12-13

Montaggio .... 13 Procorso l'articolo per il passato .... 13

Gard, cosmazione 14 Indicazioni per la ampliamenti 14

3 anni d garanzia 14

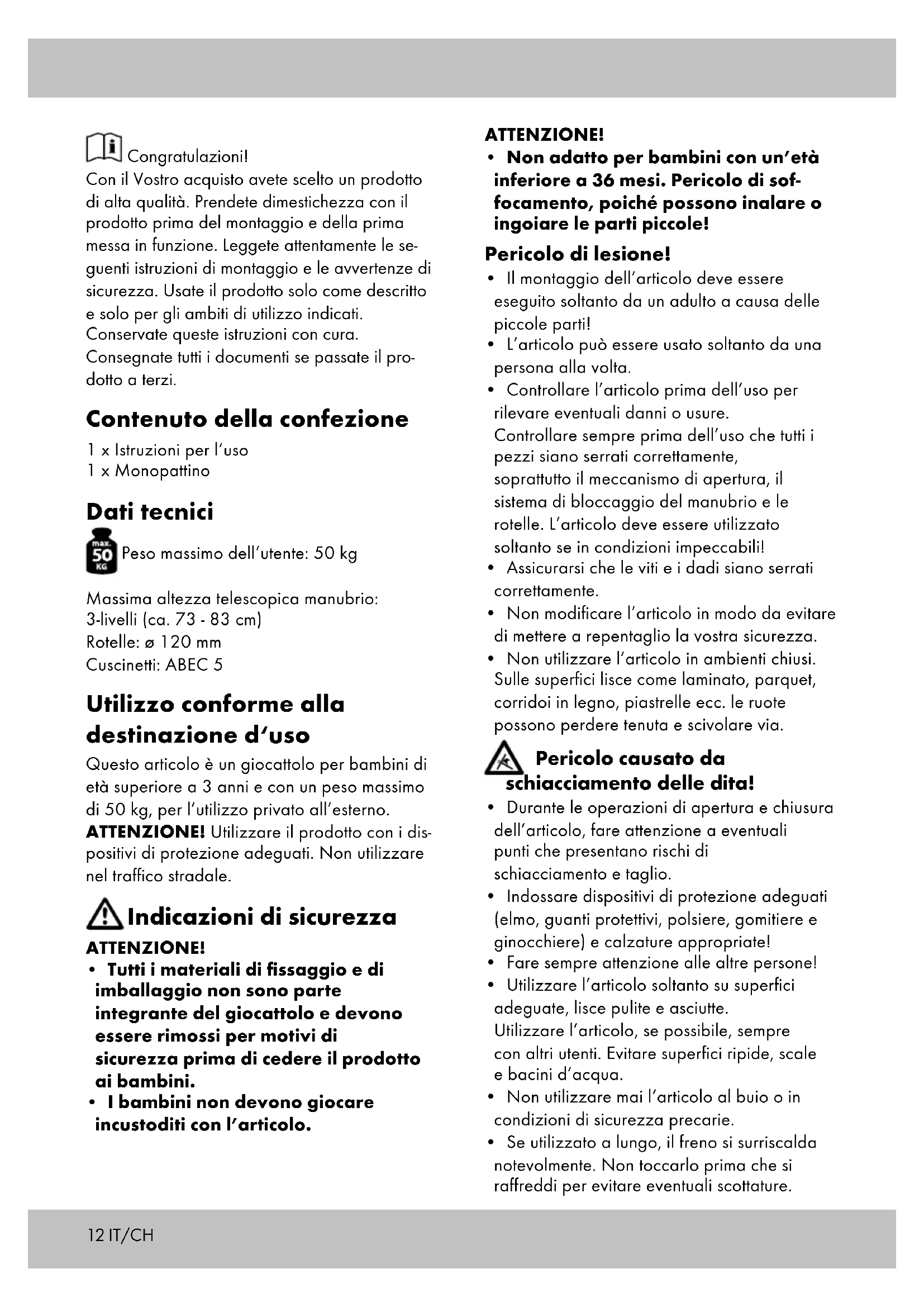

Con il Vostro acquisto avete scelto un prodotto di alta qualità. Prendete dimestichezza con il prodotto prima del montaggio e della prima messa in funzione. Leggete attentamente le seguenti istruzioni di montaggio e le avvertenze di sicurezza. Usate il prodotto solo come descritto e solo per gli ambiti di utilizzo indicati. Conservate queste istruzioni con cura. Consegnate tutti i documenti se passate il prodotto a terzi.

Contenuto della confezione

1 x Istruzioni per l'uso
1 x Monopattino

Dati tecnici

Peso massimo dell'utente: 50 kg

Massima altezza telescopica manubrio:

3-livelli (ca. 73 - 83 cm)

Rotelle: ∅ 120 mm

Cuscinetti: ABEC 5

Utilizzo conforme alla destinazione d'uso

Questo articolo è un giocattolo per bambini di età superiore a 3 anni e con un peso massimo di 50 kg, per l'utilizzo privato all'esterno.

ATTENZIONE! Utilizzare il prodotto con i dispositivi di protezione adeguati. Non utilizzare nel traffico stradale.

Indicazioni di sicurezza

ATTENZIONE!

• Tutti i materiali di fissaggio e di imballaggio non sono parte integrante del giocattolo e devono essere rimossi per motivi di sicurezza prima di cedere il prodotto ai bambini.
• I bambini non devono giocare incustoditi con l'articolo.

ATTENZIONE!

- Non adatto per bambini con un'età inferiore a 36 mesi. Pericolo di soffocamento, poiché possono inalare o ingoiare le parti piccole!

Pericolo di lesione!

• Il montaggio dell'articolo deve essere eseguito soltanto da un adulto a causa delle piccole parti!
• L'articolo può essere usato soltanto da una persona alla volta.
• Controllare l'articolo prima dell'uso per rilevare eventuali danni o usure.

Controllare sempre prima dell'uso che tutti i pezzi siano serrati correttamente, soprattutto il meccanismo di apertura, il sistema di bloccaggio del manubrio e le rotelle. L'articolo deve essere utilizzato soltanto se in condizioni impeccabili!

• Assicurarsi che le viti e i dadi siano serrati correttamente.
- Non modificare l'articolo in modo da evitare di mettere a repentaglio la vostra sicurezza.
- Non utilizzare l'articolo in ambienti chiusi. Sulle superfici lisce come laminato, parquet, corridoi in legno, piastrelle ecc. le ruote possono perdere tenuta e scivolare via.

Pericolo causato da niacciamento delle dita!

• Durante le operazioni di apertura e chiusura dell'articolo, fare attenzione a eventuali punti che presentano rischi di schiacciamento e taglio.
• Indossare dispositivi di protezione adeguati (elmo, guanti protettivi, polsiere, gomitiere e ginocchiere) e calzature appropriate!
• Fare sempre attenzione alle altre persone!
• Utilizzare l'articolo soltanto su superfici adeguate, lisce pulite e asciutte.

Utilizzare l'articolo, se possibile, sempre con altri utenti. Evitare superfici ripide, scale e bacini d'acqua.

• Non utilizzare mai l'articolo al buio o in condizioni di sicurezza precarie.

• Se utilizzato a lungo, il freno si surriscalda notevolmente. Non toccarlo prima che si raffreddi per evitare eventuali scottature.

• Non lasciare che il bambino utilizzi l'oggetto senza sorvegliarlo poiché i bambini sottovalutano i pericoli.

• Quando si usa il monopattino, è necessario possedere una certa dimestichezza per evitare urti o cadute che possono causare lesioni al conducente o ad altre persone.

Evitare danni a cose!

- Evitare acqua, petrolio, buche e superfici molto ruvide.

Montaggio

L'articolo viene consegnato pronto per il trasporto, ovvero, rinchiuso. Per poter mettere il monopattino nelle condizioni di utilizzarlo, procedere come segue:

Apertura (fig. A)

1. Allentare il dispositivo di chiusura rapida situato in basso (1).
2. Tirare la leva (2) verso l'alto e ribaltare il piantone di guida (3) fino a quando scatta in posizione.
3. Fissare il meccanismo di apertura fissando il dispositivo di chiusura rapido situato in basso.

Montare le maniglie (fig. B)

1. Allentare le maniglie (4) dall'attacco (5).
2. Premere su entrambi i bottoni di arresto (6) sulle maniglie e inserirle in entrambi i lati del tubo a T (7) del piantone. I pulsanti di arresto devono scattare in posizione (8).

Impostazione del piantone (fig. C) Il piantone può essere impostato a più altezze. L'articolo può essere utilizzato solo se il pulsante di altezza scatta in posizione in uno dei tre fori previsti e se il piantone è fissato con il dispositivo a chiusura rapida!

1. Allentare il dispositivo di chiusura rapida (9) del piantone.
2. Tirare il piantone verso l'alto (10) fino a quando il pulsante di arresto (11) scatta in posizione in uno dei tre fori (12).
3. Assicurare il piantone fissando il dispositivo di chiusura rapido.

Serie sterzo (fig. D)

La serie sterzo è gia predisposta al momento della consegna dell'articolo. Se il manubrio avesse troppo gioco o diventasse troppo lento, far montare la serie sterzo da un rivenditore esperto o da un negozio di assistenza per bici.

Preparare l'articolo per il trasporto (fig. E)

1. Allentare il dispositivo di chiusura del manubrio, premere il pulsante di arresto, spingere il manubrio verso il basso e fissare il dispositivo di arresto rapido (1).
2. Premere i pulsanti di arresto delle maniglie, estrarre le maniglie dal tubo a T e fissare agli attacchi.
3. Allentare il dispositivo di arresto in basso e tirare la leva (2) verso l'alto, premere il pian-tone sino a quando scatta in posizione. Fissare il dispositivo di chiusura rapida.

Uso

Guidare, frenare (fig. F)

• Porre una gamba sulla pedana (13) e con l'altra gamba dare delle "pedate" a terra per spingere il prodotto. Si può guidare il monopattino muovendo il manubrio, mediante uno spostamento del peso o una combinazione di entrambe le attività.
• Per frenare premere le guarnizioni dei freni (14).

Manutenzione

Sostituzione delle rotelle (fig. G) Importante!

Fare attenzione ai dati tecnici. Le rotelle con un diametro diverso possono cambiare le proprietà di guida e possono anche danneggiare l'utente. Non utilizzare rotelle danneggiate. Non inserire mai rotelle di dimensioni maggiori rispetto a quelle orgiinarie.

Le rotelle si usurano. L'usura dipende da diversi fattori, come il suolo, la dimensione e il peso dell'utente, le condizioni temporali, il materiale delle rotelle e la loro durezza. Pertanto, è necessario procedere alla sostituzione.

• Svitare il collegamento avvitato dagli assi (15) per mezzo di due chiavi per viti ad esagono incassato dimensione 5.
• Estrarre il collegamento e rimuovere le rotelle.
• Inserire la nuova rotella (16) e fissarla con il collegamento a vite.

Dopo la sostituzione:

Assicurarsi che la rotella sia perfetta- mente serrata altrimenti non usare l'articolo! Assicurarsi che tutte le viti siano ancora serrate dopo i primi minu- ti di guida e che non si siano allentate. Tenere le rotelle di nuovo per assicu- rare che funzionino correttamente e che non si avverta nessun rumore dei cuscinetti.

Sostituzione dei cuscinetti (fig. H)

• Inserire le rotelle (16) come descritto.
• Premere un cuscinetto premendo sul distanziale (17) con una chiave ad esagono incassato e rimuovere il distanziale.
• Premere l'altro cuscinetto (18) con una chiave ad esagono incassato.
• Inserire un altro cuscinetto. Ruotare la rotella, inserire il distanziale e inserire un altro cuscinetto.
• Serrare nuovamente le rotelle.

Cura, conservazione

Dopo l'uso dell'articolo, consigliamo di pulirlo e asciugarlo. Rimuovere le pietruzze o gli oggetti che sono rimasti nelle rotelle. Asciugare i cuscinetti con un panno pulito se sono bagnati o inumiditi. Lubrificare i cuscinetti con un grasso per cuscinetti adeguato per evitare la formazione di ruggine. Conservare l'articolo in un luogo asciutto.

Indicazioni per lo smaltimento

Smaltire il prodotto e tutti i componenti mediante un'impresa specializzata nelle operazioni di smaltimento presso l'ente di smaltimento comunale. Rispettare le normative vigenti in materia. Informarsi, in caso di dubbio, in merito allo smaltimento ecocompatibile presso l'ente di smaltimento comunale.

3 anni di garanzia

Questo prodotto è stato fabbricato con grande attenzione e sottoposto a costanti controlli. La garanzia è di tre anni dalla data d'acquisto. Conservi lo scontrino fiscale.

La garanzia vale solo su difetti di materiale o di fabbricazione e decade in caso di uso errato o non conforme. Questa garanzia non costituisce una limitazione ai Suoi diritti legali e in particolare al diritto di garanzia. Per eventuali reclami vi preghiamo di contattare il seguente servizio hotline o mettervi in comunicazione con noi via e-mail. I nostri addetti all'assistenza concorderanno con voi come procedere nel modo più rapido possibile. In qualsiasi caso vi consiglieremo per le vostre esigenze specifiche. Il periodo di garanzia non viene prolungato a seguito di riparazioni effettuate in garanzia, secondo il diritto di garanzia o per correntezza commerciale.

Lo stesso vale anche per le parti sostituite o riparate. Le riparazioni dopo la scadenza della garanzia verranno effettuate a pagamento.

IAN: 273315

CH Assistenza Svizzera

Tel.: [phone]

(0,08 CHF/Min.,

telefonia mobile

max. 0,40 CHF/Min.)

E-Mail: [e-mail]

Potete ordinare gli articoli anche direttamente sul nostro online shop: www.delta-sport.info
