Marca	Playtive
Modello	IAN 271532
Tipo di prodotto	Monopattino pieghevole per svago
Utilizzo	Uso privato all'aperto, su superficie piana e asciutta
Carico massimo	100 kg (classe A)
Peso dell'articolo	Circa 3,10 kg
Lunghezza totale	Circa 82,5 cm
Altezza del manubrio	4 livelli: circa 73 a 98 cm
Diametro delle ruote	144 mm
Tipo di cuscinetti	ABEC 7
Freno	Freno posteriore a pedale
Cavalletto	Cavalletto pieghevole per parcheggio
Piegatura	Sì, meccanismo di piegatura e stelo telescopico
Garanzia	3 anni dalla data di acquisto (esclusa usura normale)
Materiali	Non specificato nelle istruzioni
Manutenzione e pulizia	Pulire con un panno asciutto, ingrassare i cuscinetti esternamente
Pezzi di ricambio e riparabilità	Ruote e cuscinetti sostituibili (vedi istruzioni)
Equipaggiamento di sicurezza raccomandato	Casco, paracolpi, gomitiere, ginocchiere
Età consigliata	Non specificato, ma richiede buona motricità
Alimentazione	Nessuna (monopattino non elettrico)

Domande frequenti - IAN 271532 Playtive

Come aprire il monopattino Playtive IAN 271532?

Sbloccare il sistema di chiusura rapida inferiore, tirare la leva verso l'alto e abbassare lo stelo del manubrio in avanti fino a quando si innesta. Quindi bloccare il sistema di chiusura rapida.

Come regolare l'altezza del manubrio?

Sbloccare il sistema di chiusura rapida sullo stelo del manubrio, tirare lo stelo verso l'alto fino a quando il pulsante di blocco si innesta in uno dei quattro fori, quindi bloccare il sistema di chiusura rapida.

Qual è il carico massimo supportato?

Il carico massimo è di 100 kg (classe A).

Come mantenere i cuscinetti del monopattino?

Dopo l'uso, pulire e asciugare il monopattino. Rimuovere le piccole pietre incastrate nelle ruote. Asciugare i cuscinetti con un panno pulito e lubrificarli esternamente con grasso appropriato per evitare la ruggine.

Come sostituire una ruota?

Svitare le viti dell'asse con due chiavi a brugola da 5, rimuovere la ruota usurata e installare la nuova ruota. Serrare saldamente le viti. Se la ruota strofina dopo la sostituzione, non utilizzare il monopattino e controllare il serraggio.

Posso usare questo monopattino su strada pubblica?

No, questo articolo non è un veicolo ai sensi del codice della strada e non deve essere utilizzato su strada pubblica. Informarsi sulle disposizioni legali locali.

Quali equipaggiamenti di protezione sono raccomandati?

È fortemente raccomandato indossare casco, paracolpi, gomitiere e ginocchiere, oltre a calzature adeguate.

Come piegare il monopattino per il trasporto?

Allentare il raccordo rapido dello stelo del manubrio, abbassarlo completamente, rimuovere le impugnature e fissarle sui supporti. Sbloccare il sistema di chiusura rapida inferiore, ripiegare lo stelo del manubrio verso l'alto fino all'innesto, quindi assicurarlo.

Cosa fare se il freno diventa caldo?

Il freno può scaldarsi durante l'uso continuo. Non toccarlo finché non si è raffreddato per evitare ustioni.

Come usufruire della garanzia di 3 anni?

Conservare lo scontrino. La garanzia copre i difetti di materiali e fabbricazione. In caso di problemi, contattare la hotline al numero 0842 665 566 (Svizzera) o via e-mail a [e-mail].

MANUALE UTENTE IAN 271532 Playtive

Contenuto della confezione 12

Dati tecnici 12

Utilizzo consono 12

Avvertenze per la sicurezza 12-13

Montaggio 13

Ripiegare l'articolo nella posizione

di trasporto 13

Utilizzo 13

Manutenzione 14

Cura e conservazione 14

Indicazioni per lo smaltimento 14

3 anni di garanzia 15

FR

CH

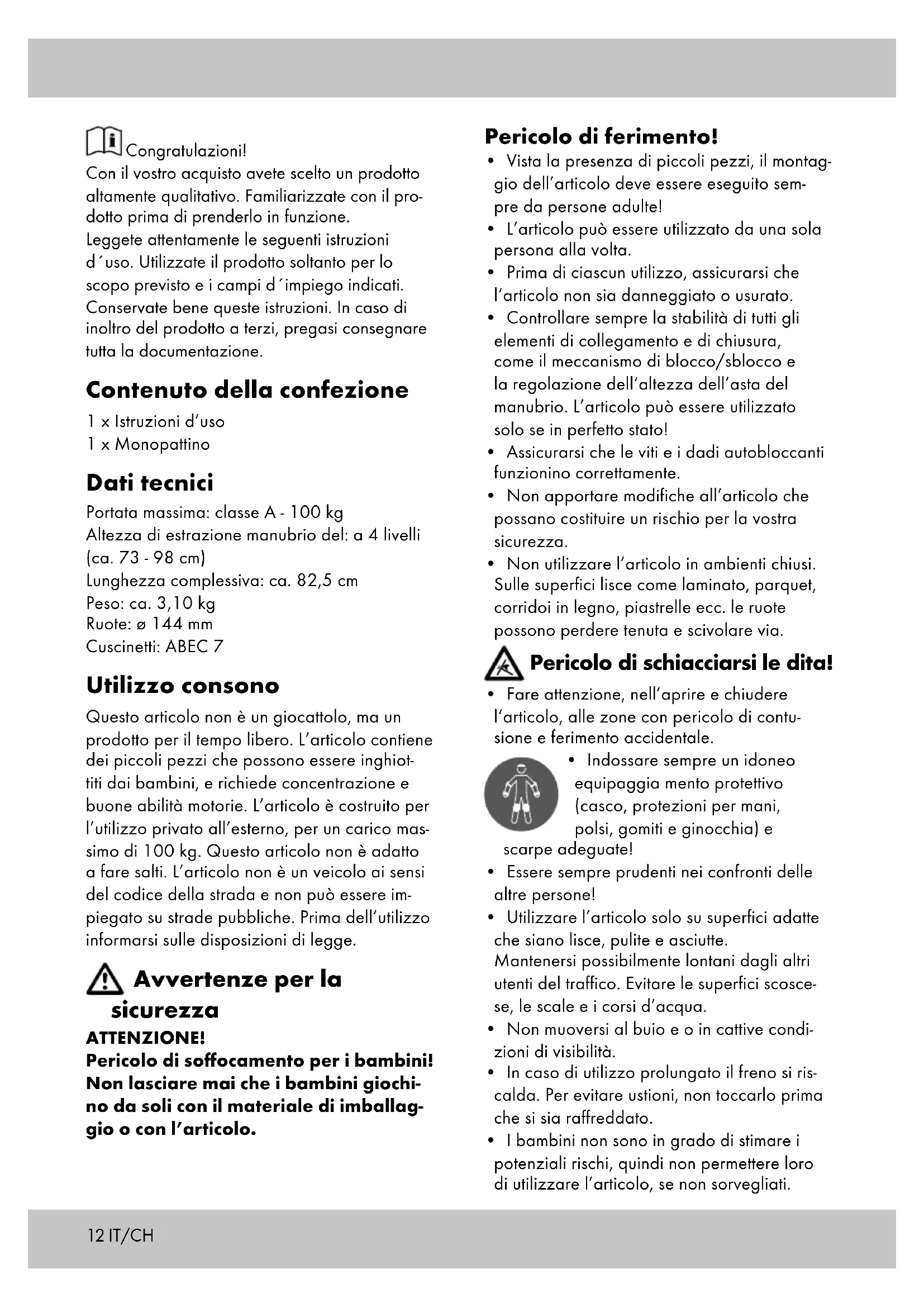

Con il vostro acquisto avete scelto un prodotto altamente qualitativo. Familiarizzate con il prodotto prima di prenderlo in funzione.

Leggete attendamente le seguenti istruzioni d'uso. Utilizzate il prodotto soltanto per lo scopo previsto e i campi d'impiego indicati. Conservate bene queste istruzioni. In caso di inoltro del prodotto a terzi, pregasi consignare tutte la documentazione.

Contenuto della confezione

1 x Istruzioni d'uso
1 x Monopattino

Dati tecnici

Portata massima: classe A - 100 kg

Altezza di estrazione manubrio del: a 4 livelli (ca. 73 - 98 cm)

Lunghezza complessiva: ca. 82,5 cm

Peso: ca. 3,10 kg

Route: 144 mm

Cuscinetti: ABEC 7

Utilizzo consono

Questo articolo non è un giocattolo, ma un prodotto per il tempo libero. L'articolo contiene dei piccoli pezzi che possono essere inghiotiti dai bambini, e richiede concentrazione e buone abilità motorie. L'articolo è costruito per l'utilizzo privato all'esterno, per un carico massimo di 100 kg. Questo articolo non è adatto a fare salti. L'articolo non è un veicolo ai sensi del codice della strada e non può essere impiegato su strade pubbliche. Prima dell'utilizzo informarsi sulle disposizioni di legge.

Avvertenze per la

sicurezza

ATTENZIONE!

Pericolo di soffocamento per i bambini! Non lasciare mai che i bambini giochi no da soli con il materiale di imballaggio o con l'articolo.

Pericolo di ferimento!

• Vista la presenza di piccoli peszzi, il montaggio dell'articolo deve essere eseguito sempre da persona adulte!
• L'articolo più essere utilizzato da una sola persona alla volta.
• Prima di ciascun utilizzo, assicurarsi che l'articolo non sia danneggiato o usrato.
• Controllare sempre la stabilità di tutti gli elementi di collegamento e di chiusura, come il meccanismo di blocco/sblocco e la regolazione dell'altezza dell'asta del manubrio. L'articolo può essere utilizzato solo se in perfetto stato!
• Assicurarsi che le viti e i dadi autobloccanti funzionino correttamente.
  Non apportare modifiche all'articolo che possano costituire un rischio per la vostra sicurezza.
  Nonutilizzare l'articolo in ambienti chiusi. Sulle superfici lisce come laminato, parquet, corridoi in legno, piastrelle ecc. le ruote possono perdere tenuta e scivolare via.

Pericolo di schiacciarsi le dita!

• Fare attenzione, nell'aprirere e chiudere l'articolo, alle zone con pericolodi contusione e ferimento accidentale.

• Indossare sempre un idoneo equipaggia dato protettivo (casco, protezioni per mani, polsi, gomiti e ginocchia) e dedgate!

• Essere sempre prudenti nei confronti delle altre personne!

• Utilizzare l'articolo solo su superfici adatte che siano lisce, pulite e asciutte.

Mantenersi possibilmente lontani dagli和其他utenti del traffico. Evitare le superfici scosce-se, le scale e i corsi d'acqua.

Non muoversi al buio e o in cattive condizioni di visibilità.
- In caso di utilizzo prolongato il freno si riscalda. Per evitare uszioni, non toccarlo prima che si sua raffreddato.
- I bambini non sono in grado di stimare i potenziali rischi, quindi non permettere loro di utilizzato l'articolo, se non sorvegliati.

Evitare i danni materiali!

• Evitare acqua, olio, strade con buche e superfici molto ruvide.

Montaggio

(Immagini rappresentative per tutte le varianti del prodotto)

L'articolo viene fornito nella stato di trasporto, ripiegato. Per prepararlo per l'uso, procedere come indicato di seguito:

Apertura (imm. A)

1. Svitare la chiusura rapida inferiore (1).
2. Sollevare la leva (2), ribaltare l'asta del manubrio (3) in avanti, fino a quando si incastra.
3. Fissare il meccanismo di ribaltamento bloccando la chiusura rapida inferiore.

Montaggio delle impugnature (imm. B)

1. Staccare le impugnature (4) dai supporti (5).
2. Premere in basso i pulsanti di arresto (6) sulle impugnature e inseire le impugnature in entrambe le estremita del tubo a T (7) del manubrio. I pulsanti di arresto devono inseirsi negli apposti fori (8) con uno scatto.

Regolazione dell'altezza dell'Asta del manubrio (imm. C) L'asta del manubrio è regolabile in 4 altezze diverse. Utilizzato il prodotto sostanto dopo aver fatto incastrare la leva d'arresto nelle quattro forature apposite e aver bloccato poi l'asta del manubrio con la chiusurarapida!

1. Apire la chiusura rapida (9) dell'asta del manubrio.
2. Sollevare l'asta del manubrio (10) sino a quando il tasto di arresto si incastra un uno dei quattro fori (12).
3. Fissare l'asta del manubrio con la chiusura rapida.

Cuscinetto dello snodo del manubrio (imm. D)

Alla segna del prodotto il cuscinetto dello snodo del manubrio è gli preimpostato.

Nel caso il manubrio dopo un dato periodo di tempo dovesse ave troppo gioco oppure essere troppo rigido, si consiglia far regolare il cuscinetto da un rivenditore specializzato o un rivenditore di bicyclette.

Ripiegare l'articolo nella posizione di trasporto

1. Aprire la chiusura rapida (9) sul tubo del manubrio, premere il tasto di bloccaggio (11), spingere in basso del tutto il tubo del manubrio (10) e richiudere infine la chiusura rapida (9).
2. Premere i tasti di bloccaggio (6) delle manopole, tirare fuori le manopole dal tubo a T (7) e fissarle ai sostegni (5).
3. Aprire la chiusura rapida inferiore (imm. E) e sollevare la leva (2), spingere l'Asta del manubrio in direzione della pedana, fino a quando si incastrà (imm. F). Serrare la chiusura rapida inferiore (imm. G).

Utilizzo

Movimento, freni, appoggio (imm. H)

• Posizione are una gamba sulla pedana (13) e con l'altra gamba prendere slancio con spinte regolari.
  Per fremare, premere sulla lamella del freno (14).
• Per appoggiare l'articolo, estrarre il cavalletto (15). Appoggiare l'articolo solo su un fondo piano.

Manutenzione

Sostituzione delle ruote (imm. I) Importante!

Attenersi ai dati tecnici.

Le ruote con un diametro diverso possono modificare le caratteristiche di guida e costituire un rischio per l'utente. Non utilizzato ruote che non possono essere montate correttamente. Non montare mai ruote più grandi di quella montate in origine sull'articolo.

Le ruote si usurano. Questa usura dipende da molti fattori, come ad esempio fondo stradale, altezza e peso dell'utente, condizioni ambientali, materiale delle ruote e loro durezza.

Per esta ragione è necessario sostituirle di tanto in tanto.

• Allentare le viti assiali (16) con due chiavi esagonali di grandezza 5.
• Tirare in fuori le viti assiali e rimuovere la ruota.
• Montare la nuova ruota (17) e fissarla con le viti assiali.

Dopo la sostituzione

Non utilizzato l'articolo se la ruota striscia lateralmente contro l'articolo! Dopo i primi minuti di utilizzo, assicurarsi che tutte le viti siano ancora ben serrate e che non si siano staccate o allentate. Serrare nuovamente la ruota per garantire che giri correttamente e che i cuscinetti non emettano alcun rumore.

Sostituzione dei cuscinetti a sfera (imm. J)

• Smontare le ruote (17) come descripto (pagina 14).
• Estrarre un cuscinetto premendo sul distanzi- ale (18) con una chiave esagonale e rimuovere il distanziale.
• Estrarre l'altro cuscinetto (19) premendo con una chiave esagonale.
• Inserire un nuovo cuscinetto. Girare la ruota, inserire il distanziale e inserire il secondo cuscinetto nuovo.
• Fissare nuovamente le ruote.

Cura e conservazione

Dopo l'utilizzo dell'articolo consigliamo di pulirlo per bene e di asciugarlo. Eliminare tutti i Sassolini o gli altri oggetti che possono esseri incastrati tra i cuscinetti. I cuscinetti bagnati o umidi vanno puliti con un panno pulito. Ingrassare dall'esterno i cuscinetti con un grasso adeguato per evitare la formazione di ruggine all'esterno. Conservare l'articolo sempre in un luogo asciutto.

Indicazioni per lo smaltimento

Smaltire il prodotto e tutti i relativi componentiattraverso un'azienda autorizzata oppureaffidandosi ai centri di smaltimento comunalicompetenti.Osservare le normative vigenti. In caso di dubbi sullo smaltimento ecologico,richiedere informazioni alla struttura di smaltimento competente.

3 anni di garanzia

Questo prodotto è stato fabbricato con grande attenzione e sottomosto a costanti controlli.

La garanzia è di tre anni alla data d'acquisto.
Conservi lo scontrino fiscale.

La garanzia vale solo su difetti di materiale o di fabbricazione e decade in caso di uso errato o non conforme. Questa garanzia non costituisce una limitazione ai Suoi diritti legali e in particolare al diritto di garanzia.

Per eventuali reclami vi preghiamo di contattare il seguente servizio hotline o mettervi in comunicazione con moi via e-mail. I nostri addetti all'assistenza concorderanno con voi come procedere nel modo più rapido possibile. In qualiasi caso vi consiglieremo per le vastre esigenze specifiche.

Il periodo di garanzia noniene prolongato a seguito di riparazioni effettuate in garanzia, secondo il diritto di garanzia o per correntezza commerciale. Lo stesso valeanche per le parti sostituite o riparate. Le riparazioni dopo la scadenza della garanzia verranno effettuate a pagamento.

IAN:271532

CH Assistenza Svizzera

Tel.: [phone]

(0,08 CHF/Min.)

telefonia mobile

max. 0,40 CHF/Min.)

E-Mail: [e-mail]

Potete ordinare gli articolianche direttamente sul nostro online shop: www.delta-sport.info

#
