MANUALE UTENTE IAN 304090 Playtive
Contenuto della fornitura/
Descrizione dei componenti 15
Dati tecnici 15
Uso conforme alla destinazione 15
Indicazioni di sicurezza 15 - 16
Montaggio 16 - 17
Smontaggio 17
Uso 17
Manutenzione 17
Pulizia e conservazione 17
Nota per lo smaltimento 18
Avvertenze sulla garanzia e sulla gestione dei servizi di assistenza 18
FR CH

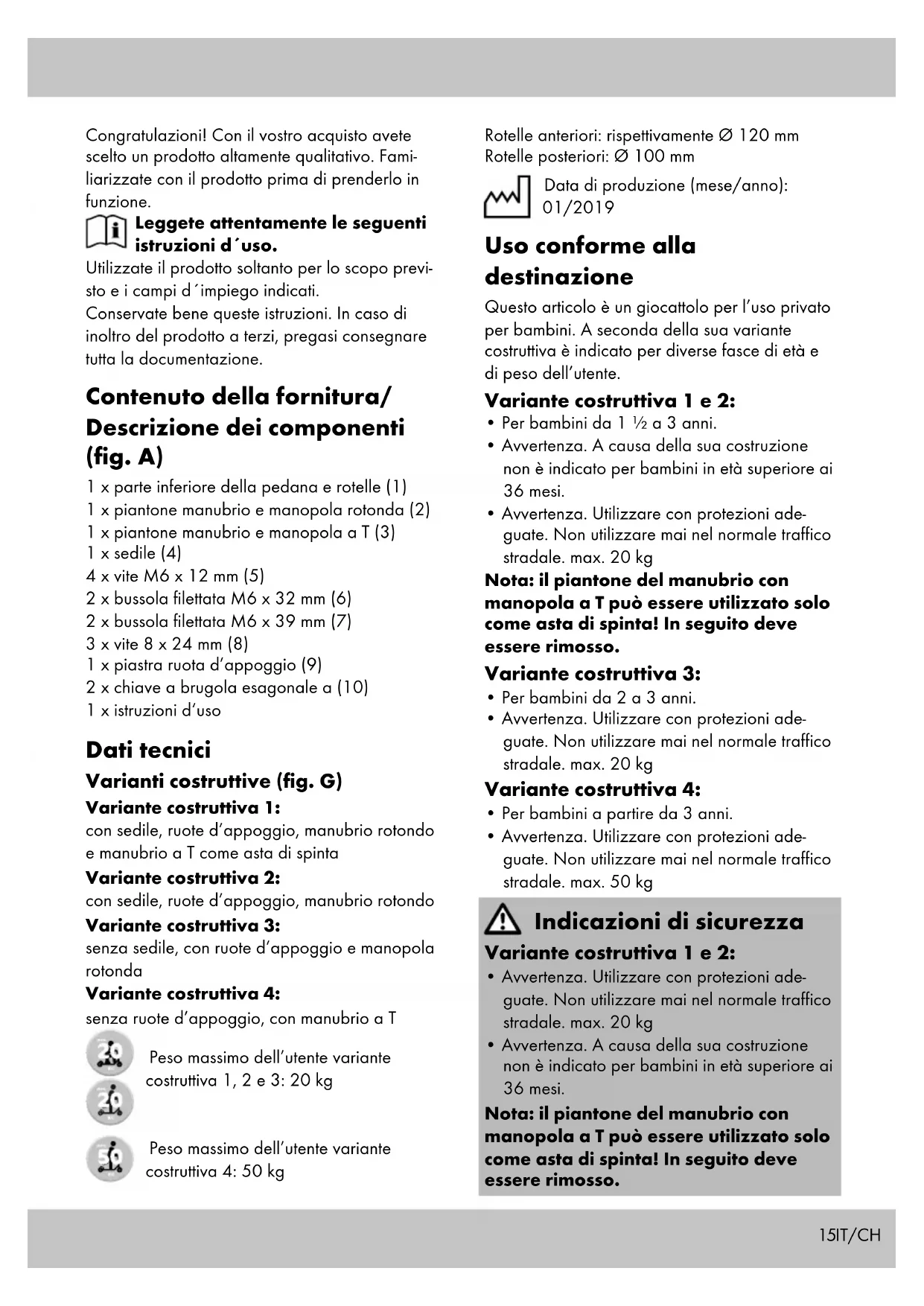

Congratulazioni! Con il vostro acquisto avete scelto un prodotto altamente qualitativo. Familiarizzate con il prodotto prima di prenderlo in funzione.
Leggete attentamente le seguenti istruzioni d'uso.
Utilizzate il prodotto soltanto per lo scopo previsto e i campi d'impiego indicati.
Conservate bene queste istruzioni. In caso di inoltro del prodotto a terzi, pregasi consegnare tutta la documentazione.
Contenuto della fornitura/Descrizione dei componenti (fig. A)
1 x parte inferiore della pedana e rotelle (1)
1 x piantone manubrio e manopola rotonda (2)
1 x piantone manubrio e manopola a T (3)
1 x sedile (4)
4 x vite M6 x 12 mm (5)
2 x bussola filettata M6 x 32 mm (6)
2 x bussola filettata M6 x 39 mm (7)
3 x vite 8 x 24 mm (8)
1 x piastra ruota d'appoggio (9)
2 x chiave a brugola esagonale a (10)
1 x istruzioni d'uso
Dati tecnici
Varianti costruttive (fig. G)
Variante costruttiva 1:
con sedile, ruote d'appoggio, manubrio rotondo e manubrio a T come asta di spinta
Variante costruttiva 2:
con sedile, ruote d'appoggio, manubrio rotondo
Variante costruttiva 3:
senza sedile, con ruote d'appoggio e manopola rotonda
Variante costruttiva 4:
senza ruote d'appoggio, con manubrio a T
Peso massimo dell'utente variante costruttiva 1, 2 e 3: 20 kg
Peso massimo dell'utente variante costruttiva 4: 50 kg
Rotelle anteriori: rispettivamente ∅ 120 mm Rotelle posteriori: ∅ 100 mm
Data di produzione (mese/anno): 01/2019
Uso conforme alla destinazione
Questo articolo è un giocattolo per l'uso privato per bambini. A seconda della sua variante costruttiva è indicato per diverse fasce di età e di peso dell'utente.
Variante costruttiva 1 e 2:
• Per bambini da 1 ½ a 3 anni.
- Avvertenza. A causa della sua costruzione non è indicato per bambini in età superiore ai 36 mesi.
- Avvertenza. Utilizzare con protezioni adeguate. Non utilizzare mai nel normale traffico stradale. max. 20 kg
Nota: il piantone del manubrio con manopola a T può essere utilizzato solo come asta di spinta! In seguito deve essere rimosso.
Variante costruttiva 3:
• Per bambini da 2 a 3 anni.
- Avvertenza. Utilizzare con protezioni adeguate. Non utilizzare mai nel normale traffico stradale. max. 20 kg
Variante costruttiva 4:
• Per bambini a partire da 3 anni.
- Avvertenza. Utilizzare con protezioni adeguate. Non utilizzare mai nel normale traffico stradale. max. 50 kg
Indicazioni di sicurezza
Variante costruttiva 1 e 2:
- Avvertenza. Utilizzare con protezioni adeguate. Non utilizzare mai nel normale traffico stradale. max. 20 kg
- Avvertenza. A causa della sua costruzione non è indicato per bambini in età superiore ai 36 mesi.
Nota: il piantone del manubrio con manopola a T può essere utilizzato solo come asta di spinta! In seguito deve essere rimosso.
Variante costruttiva 3:
- Avvertenza. Utilizzare con protezioni adeguate. Non utilizzare mai nel normale traffico stradale. max. 20 kg
Variante costruttiva 4:
- Avvertenza. Utilizzare con protezioni adeguate. Non utilizzare mai nel normale traffico stradale. max. 50 kg
Variante costruttiva 1, 2, 3 e 4:
AVVERTENZA!
- Tutti i materiali di imballaggio e di fissaggio non fanno parte del giocattolo e vanno rimossi per ragioni di sicurezza prima che l'articolo sia consegnato ai bambini per giocare. - I bambini possono giocare con l'articolo solo sotto la supervisione degli adulti.
Pericolo di lesioni!
- A causa della presenza di piccole parti, l'articolo deve essere sempre montato da un adulto!
- L'articolo non può essere utilizzato contemporaneamente da più di una persona.
- Prima di ogni utilizzo, controllare se l'articolo presenta danni o segni d'usura. Verificare regolarmente che tutti gli elementi di giunzione siano saldamente fissati. Utilizzare l'articolo solo se in perfette condizioni!
- Assicurarsi che dadi e le bussole filettate mantengano le loro caratteristiche autobloccanti.
- Non modificare l'articolo in modo che possa compromettere la sicurezza in nessuna circostanza.
- Indossare sempre scarpe e protezioni adeguate (casco, protezione per i palmi, polsiere, gomitiere e ginocchiere)!
- Prestare sempre attenzione alle altre persone!
- Utilizzare l'articolo solo su superfici adeguate, uniformi, pulite e asciutte. Guidare sempre a debita distanza dagli altri utenti della strada. Evitare terreni in pendenza, scale e bacini d'acqua.
- Non guidare mai la sera al buio o quando le condizioni di visibilità non sono ottimali.
- Non lasciare che il bambino usi l'articolo senza sorveglianza, poiché non è ancora in grado di valutare i potenziali pericoli.
- L'utilizzo di questo articolo richiede agilità per evitare cadute o incidenti che potrebbero causare lesioni all'utente o ad altre persone.
Evitare danni agli oggetti!
- Evitare acqua, olio, buche e superfici molto ruvide.
Montaggio
Montaggio del piantone del manubrio (fig. B)
Avete bisogno della parte inferiore (1), e per la variante costruttiva 1, 2 e 3, del piantone del manubrio con manopola rotonda (2). Per la variante costruttiva 4 c'è bisogno del piantone del manubrio con manopola a T (3).
Premere il perno (2a e 3a) e inserire il piantone del manubrio nella parte inferiore.
Importante: fare attenzione che il pian-tone del manubrio si incastri nella parte inferiore.
Montaggio variante costruttiva 1 e 2 (fig. C)
Posizionare il sedile (4) sulla parte inferiore (1). Fare attenzione che i fori del sedile combacino con quelli della parte inferiore.
Inserire le boccole più corte (6) dall'alto, attraverso entrambi i fori anteriori e fissarle con queste due viti (5).
Inserire le boccole più lunghe (7) dall'alto, attraverso entrambi i fori posteriori del sedile e i fori posteriori della piastra della ruota d'appoggio (9).
Fissare questa dal basso con due viti (5).
Avvitare una vite (8) della piastra della ruota d'appoggio nel foro anteriore e serrarla poi correttamente (fig. D).
Per il montaggio utilizzare la chiave a brugola esagonale (10) in dotazione e serrare tutte le viti e le bussole.
Nota: nella variante costruttiva 1, il piantone del manubrio con manopola a T può essere usato come asta di spinta.
Spingere indietro il perno (3a) del piantone del manubrio con manopola a T (3) e poi inserire il piantone con manopola a T (3) nell'apertura del sedile (4). Il perno (3a) deve incastrarsi in modo udibile.
Montaggio variante costruttiva 3 (fig. E)
Fissare la piastra della ruota d'appoggio (9) serrando le voto (8) nei tre fori posteriori. Serrare le viti con la chiave a brugola esagonale (10) in dotazione.
Regolazione altezza del sedile (fig. F)
Il sedile può essere regolato in altezza da ca. 26 a 32 cm.
A riguardo, allentare la vite di bloccaggio (4a) e regolare in base all'altezza desiderata.
Serrare nuovamente la vite di bloccaggio.
Smontaggio
Smontaggio del piantone del manubrio
Premere il perno (2a, 3a) che si trova nel retro della parte inferiore ed estrarre il piantone del manubrio (fig. B).
Per rimuovere il piantone del manubrio dal sedile, premere il perno (3a) ed estrarre il piantone stesso.
Smontaggio del sedile (fig. C)
Allentare le viti ed estrarre le bussole filettate. Estrarre il sedile.
Uso
Guida
A seconda della variante costruttiva, prendere posto sul sedile e dare la spinta con entrambe le gambe a scatti regolari. Se si utilizza la variante senza sedile, posizionare una gamba sulla pedana e dare la spina con l'altra con scatti regolari. L'articolo viene comandato spostando il peso corporeo da un lato all'altro.
Frenata
La variante costruttiva con il sedile viene frenata poggiando i piedi a terra. La variante costruttiva senza sedile viene frenata poggiando un piede sul freno ad attrito della ruota posteriore.
Manutenzione
Sostituzione delle rotelle anteriori
Le rotelle anteriori possono essere sostituiti dall'utente.
Importante!
Fare attenzione ai dati tecnici. Le rotelle di diametro diverso possono alterare le caratteristiche di guida e, in determinate condizioni, possono mettere in pericolo l'utente.
Non utilizzare mai rotelle che non possono essere montate correttamente.
Non montare mai rotelle più grandi di quelle originali fornite con l'articolo.
Le rotelle si usurano. Questa usura dipende da molti fattori, come ad esempio la superficie, e l'altezza e il peso dell'utente, le condizioni meteo, il materiale delle rotelle e la loro durezza. Per questo, di tanto in tanto, è necessario sostituirle.
- Allentare le viti di entrambe le rotelle anteriori ed estrarle, utilizzando con una chiave a brugola esagonale adeguata.
- Montare le nuove rotelle e serrarle con le viti.
Dopo la sostituzione:
Assicurarsi che le viti siano ancora salde dopo i primi minuti di utilizzo e che non si siano allentate o sbloccate.
Serrare nuovamente le viti delle rotelle per assicurarsi che queste ruotino in modo uniforme.
Pulizia e conservazione
Dopo l'uso, consigliamo di pulire ed asciugare accuratamente l'articolo.
Rimuovere sassolini o altri oggetti che potrebbero essere rimasti incastrati nelle rotelle. Riporre l'articolo in un posto asciutto.
Nota per lo smaltimento
Smaltire l'articolo e i materiali di imballaggio nel rispetto delle norme locali vigenti. I materiali di imballaggio, ad es. i sacchetti, non devono giungere nelle mani dei bambini.
Tenere il materiale di imballaggio fuori dalla portata dei bambini.
Smaltire i prodotti e gli imballaggi in modo ecologico.
Il codice di riciclo viene utilizzato per identificare i vari materiali per il ritorno al ciclo del riutilizzo (recycling).
Il codice è composto dal simbolo del riciclo, che dovrebbe rappresentare il ciclo del riutilizzo, e un numero che indica di che materiale si tratta.
Avvertenze sulla garanzia e sulla gestione dei servizi di assistenza
Questo prodotto è stato fabbricato con grande attenzione e sottoposto a costanti controlli.
La garanzia è di tre anni dalla data d'acquisto. Conservi lo scontrino fiscale.
La garanzia vale solo su difetti di materiale o di fabbricazione e decade in caso di uso errato o non conforme. Questa garanzia non costituisce una limitazione ai Suoi diritti legali e in particolare al diritto di garanzia.
Per eventuali reclami vi preghiamo di contattare il seguente servizio hotline o mettervi in comunicazione con noi via e-mail.
I nostri addetti all'assistenza concorderanno con voi come procedere nel modo più rapido possibile. In qualsiasi caso vi consiglieremo per le vostre esigenze specifiche.
Il periodo di garanzia non viene prolungato a seguito di riparazioni effettuate in garanzia, secondo il diritto di garanzia o per correntezza commerciale. Lo stesso vale anche per le parti sostituite o riparate. Le riparazioni dopo la scadenza della garanzia verranno effettuate a pagamento.
IAN: 304090
CH Assistenza Svizzera
Tel.: 0842 665566
(0,08 CHF/Min.,
telefonia mobile
max. 0,40 CHF/Min.)
E-Mail: deltasport@lidl.ch
