BEDIENUNGSANLEITUNG IAN 279355 Playtive

Teilebezeichnung/Lieferumfang 8

Technische Daten 8

Bestimmungsgemäß Verwendung 8

Sicherheitshinweise 8-9

Montage 9-10

Demontage 10

Verwendung 10

Wartung 10

Pflege, Lagerung 10

Hinweise zur Entsorgung 10

3 Jahre Garantie 11

FR BE

Technische gegevens 21

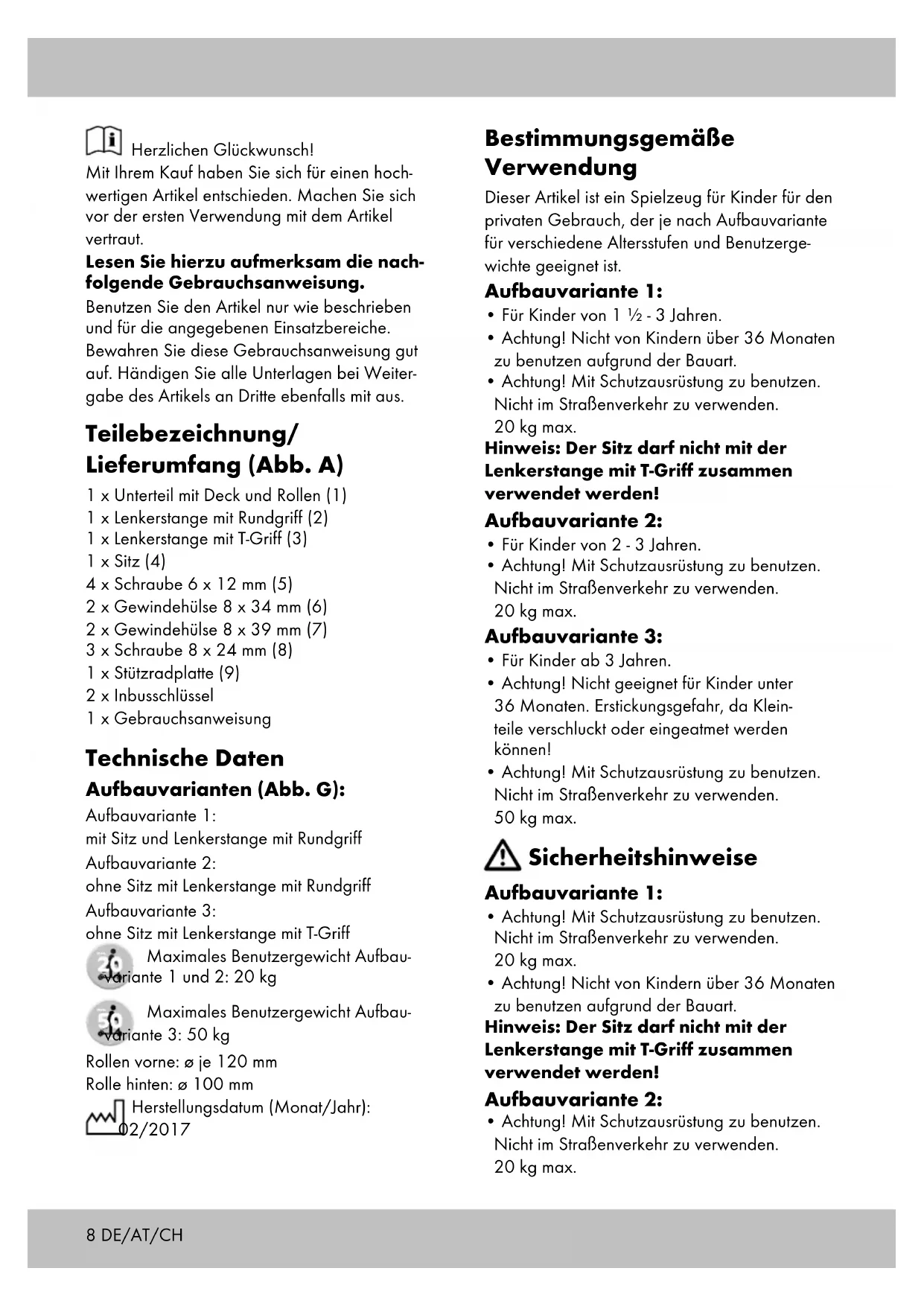

Herzlichen Glückwunsch!

Mit Ihr dem Kauf haben Sie sich für einen hochwertigen Antikel entschieden. Machen Sie sich vor der ersten Verwendung mit dem Antikel vertraut.

Lesen Sie hierzu aufmerksam die nachfolgende Gebrauchsanweisung.

Benutzen Sie den Antikel nur wie beschrieben und für die angegebenen Einsatzbereiche.

Bewahren Sie diese Gebrauchsanweisung gut auf. Handigen Sie alle Unterlagen bei Weitergabe des Artikels an Dritte ebenfalls mit aus.

Teilebezeichnung/ Lieferumfang (Abb. A)

1 x Unterveri mit Deck und Rollen (1)
1 x Lenkerstange mit Rundgriff (2)
1 x Lenkerstange mit T-Griff (3)
1 × Sitz (4)
4× Schraube 6× 12mm (5)
2× Gewindehulse 8× 34mm (6)
2× Gewindehulse 8× 39mm (7)
3× Schraube 8× 24mm (8)
1 x Stutzradplatte (9)
2 × Inbusschlüssel
1 x Gebrauchsanweisung

Technische Daten

Aufbauvarianten (Abb. G):

Aufbauvariente 1:

mit Sitz und Lenkerstange mit Rundgriff

Aufbauvariante 2:

ohne Sitz mit Lenkerstange mit Rundgriff

Aufbauvariente 3:

ohne Sitz mit Lenkerstange mit T-Griff

Maximales Benutzergewicht Aufbau

hte 1 und 2: 20kg

Maximales Benutzergewicht Aufbau

iante 3:50 kg

Rollen vorne: je 120mm

Rolle hinten: 100mm

Herstellungsdatum (Monat/Jahr): 02/2017

Bestimmungsgemäß Verwendung

Dieser Artikel ist ein Spielzeug für Kinder für den privaten Gebrauch, der je nach Aufbauvariante für verschiedene Altersstufen und Benutzergewichte geeignet ist.

Aufbauvariante 1:

• Für Kinder von 1 ½ - 3 Jahren.
• Achtung! Nicht von Kindern über 36 Monaten zu benutzen aufgrund der Bauart.
• Achtung! Mit Schutzausrüstung zu benutzen. Nicht im Straβenverkehr zu verwenden.

20kg max.

Hinweis: Der Sitzarf nicht mit der Lenkerstange mit T-Griff zusammen verwendet werden!

AufbauvARIANTe 2:

• Für Kinder von 2 - 3 Jahren.
• Achtung! Mit Schutzausrücktung zu benutzen.

Nicht im Straβenverkehr zu verwenden.

20kg max.

Aufbauvariante 3:

• Für Kinder ab 3 Jahren.
• Achtung! Nicht geeignet für Kinder unter 36 Monaten. Erstickungsgefahr, da Kleinteile verschlukt oder eingeatmet werden können!
• Achtung! Mit Schutzausrüstung zu benutzen. Nicht im Straβenverkehr zu verwenden.

50kg max.

Sicherheitshinweise

Aufbauvariante 1:

• Achtung! Mit Schutzausrüstung zu benutzen. Nicht im Straβenverkehr zu verwenden. 20kg max.
• Achtung! Nicht von Kindern über 36 Monaten zu benutzen aufgrund der Bauart.

Hinweis: Der Sitzarf nicht mit der Lenkerstange mit T-Griff zusammen verwendet werden!

Aufbauvariante 2:

• Achtung! Mit Schutzausrücktung zu benutzen.

Nicht im Straβenverkehr zu verwenden.

20kg max.

Aufbauvariante 3:

• Achtung! Mit Schutzausstung zu benutzen. Nicht im Straβenverkehr zu verwenden. 50kg max.
• Achtung! Nicht geeignet für Kinder unter 36 Monaten. Erstickungsgefahr, da Kleinteile verschlucht oder eingeatmet werden können!

Aufbauvariante 1, 2 und 3 ACHTUNG!

• Alle Verpackungs- und Befestigungsmaterialien sind nicht Bestandteil des Spielzeugs und müssen aus Sicherheitsgründen entfernt werden, bevord der Artikel Kindern zum Spieler übergeben wird.
• Kinder)dufenur unter Aufsicht mit dem Artikel spiel.

Verletzungsgefahr!

• Der Aufbau des Artikels sollte aufgrund vorhandener Kleinteile stets durch Erwachsene erfolgen!
• Der Antikelarf nur von einer Person zurgleichen Zeit verwendet werden.
• Prufen Sie den Antikel vor jedem Gebrauch auf Beschädigungen oder Abnutzungen. Kontrollieren Sie stets den festen Sitz aller Verbindungselemente. Der Antikelarf nur in einwandfreiem Zustand verwendet werden!
• Vergewissem Sie sich, dass Schrauben und Gewindehulsen ihre Selfsperreigenschaft bewahren.
• Aändern Sie den Antikel nicht so ab, dass Sie unter Umständen ihre Sicherheit gefährden.
  Tragen Sie stets geeignete Schutzvortrichtungen (Helm, Hand-, Handgelenk-, Ellbogen- und Knieschützer) sowie Schuhe!
• Nehmen Sie immer Rücksicht auf andere Personen!
• Verwenden Sie den Antikel nur auf geeigneten Oberflächen, die glatt, sauber und trocken sind. Fahren Sie möglichst abseits von anderen Verkehrsteilnehmern. Meiden Sie abschüssiges Gelände, Treppen und offene Gewässer.

• Fahren Sie nie bei Dunkelheit oder schlechten Sichtverhältnissen.

• Lassen Sie Ihr Kind den Antikel nicht unbeaufsichtigt benutzen, da Kinder die potentiellen Gefahren nicht einschätzen konnen.

• Bei der Verwendung des Artikels ist Geschicklichkeit erforderlich, um Stürze oder Zusammenstöbe zu vermeiden, die zur Verletzung des Fahrers oder weiterer Personen führen können.

Vermeidung von Sachschäden!

• Meiden Sie Wasser, Öl, Schlaglöcher und sehr raue Oberflächen.

Montage

Montage der Lenkerstange (Abb. B)

Sie benötigen das Unterteil (1) und für die Aufbauvariante 1 und 2 die Lenkerstange mit Rundgriff (2) und für die Aufbauvariante 3 die Lenkerstange mit T-Griff (3). Drücken Sie den Stift (2a, 3a) und stecken Sie die Lenkerstange in das Unterteil.

Wichtig: Achten Sie darauf, dass die Lenkerstange im Unterteil einrastet.

Montage Aufbauvariante 1 (Abb. C)

Legen Sie den Sitz (4) auf das Unterveril (1). Achten Sie daraufuf, dass die Bohrungen von Sitz und Unterveril überinander liegen. Stecken Sie die kurzen Hulsen (6) von oben durch die beiden vorderen Bohrungen und fixieren Sie diese von unten mit zwei Schrauben (5). Stecken Sie die langen Hulsen (7) von oben durch die beiden hinteren Bohrungen des Sitzes und die hinteren Bohrungen der Stützradplatte (9). Fixieren Sie diese vonarten mit zwei Schrauben (5). Schrauben Sie in das vordere Bohrloch der Stützradplatte eine Schraube (8) undziehen Sie diese fest (Abb.D).

Benutzen Sie für die Montage den mitgelieferten Inbusschluss.

Montage Aufbauvariente 2 (Abb. E)

Befestigen Sie die Stützradplatte in den hinteren drei Bohrlochern mit den Schrauben (8) undziehen Sie die Schrauben mit dem mitgelieferten Inbusschluss fest.

Hohenverstellung des Sitzes (Abb. F)

Der Sitz kann in verschiedeneen Höhen von ca. 26 - 32 cm eingestellt werden. Lösen Sie hierzu die Feststellschraube (4a) und stellen Sie die gewünschte Höhe ein. Ziehen Sie die Feststellschraube wieder fest.

Demontage

Demontage der Lenkerstange

Drücken Sie auf der Rückseite des Unterteils den Stift (2a, 3a) undziehen Sie die Lenkerstange heraus (Abb. B).

Demontage des Sitzes

Lösen Sie die Schrauben undziehen Sie die Gewindehulsen ab.Nehmen Sie den Sitz ab.

Verwendung

Fahrenheit

Je nach Aufbauvariante auf den Sitz setzen und mit beiden Beinen durch regelmäßiges Abstoßen Schwung geben oder bei der Verwendung ohne Sitz mit einem Bein auf das Deck stellen und mit dem anderen Bein durch regelmäßiges Abstoßen Schwung geben. Der Antikel wird über Gewichtsverlagerung gesteuet.

Bremsen

Bei der Aufbauvariante mit Sitz wird durch das Absetzen bisher FüBe auf den Boden gebremst. Bei der Verwendung ohne Sitz wird zum Bremsen mit einem Fuß auf die Hinterrad-Reibungsbremse getreten.

Wartung

Austausch der vorderen Rollen

Die vorderen Rollen konnen Sie austauschen. Wichtig! Beachten Sie die technischen Daten. Rollen, die einen anderen Durchmesser haben, konnen die Fahreigenschaften verändern und unter Umständen zu einer Gefährung des Nutzers führen. Verwenden Sie keine Rollen, die sich nicht einwandfrei einbauen halten. Bauen Sie niemals größere Rollen ein als die ursprünglichen Rollen des Artikels.

Rollen nutzen sich ab. Diese Abnutzung ist von vielen Faktoren, wie zum Beispiel vom Boden, von Großne und Gewicht des Benutzers, den Wetterbedingungen, dem Material der Rollen und von deren Häte abhängig. Daher ist es notwendig, sie hin und wieder auszufauschen.

1. Losen Sie mit einem passenden Inbusschluss die Schrauben der beiden vorderen Rollen.
2. Bauen Sie die neuen Rollen wieder ein und befestigen Sie die neuen Rollen mit den Schrauben.

Nach dem Austausch:

Vergewissern Sie sich, dass die Schrauben nach den ersten Fahrminuten noch fest sind und sich nichts gelöst oder gelockert hat. Spannen Sie die Rolle noch einmal, um sicherzustellen, dass sie ruhig lauft.

Pflege, Lagerung

Nach Gebrauch des Artikels empfehlen wir gründliches Reinigen und Trocknen.

Entfernen Sie keine Steinchen oder andere Gegenstände, die unter Umständen an ihren Rollen hangen geblieben sind. Bewahren Sie den Antikel stets an einem trockenen Ort auf.

Hinweise zur Entsorgung

Entsorgen Sie den Antikel und die Verpackungsmaterialien entsprechend aktueller ortlicher Vorschriften. Verpackungsmaterialien wie z. B. Folienbeutel gehoren nicht in Kinderhände. Bewahren Sie das Verpackungsmaterial für Kinder unerreichbar auf.

3 Jahre Garantie

Der Antikel wurde mit großer Sorgfalt und unter ständiger Kontrolle produziert. Sie erhalten auf diesen Antikel drei Jahre Garantie ab Kaufdatum.itte bewahren Sie den Kassenbon auf. Die Garantie gilt nur fur Material- und Fabrikationsehler und entfallt bei missbrauchlicher oder unsachgemacher Behandlung. ihre gesetzlichen Rechte, insbesondere die Gewährleistungsrechte, werden durch diese Garantie nicht eingeschränkt.

Bei etwaigen Beanstandungen wenden Sie sichitte an die unter stehende Service-Hotline odersetzen Sie sich per E-Mail mit uns in Verbindung.Unsere Servicemitarbeiter werden das weitereVorgehen Schnellstmoglich mit Ihnen abstommen.Wir werden Sie in jedem Fall personlich beraten. Die Garantiezeit wird durch etwaige Repa raturen aufgrund der Garantie, gesetzlicherGewährleistung oder Kulanz nicht verlangert.Dies gilt auch fur ersetzte und reparierte Teile.Nach Ablauf der Garantie anfallende Repara turen sind kostenpflichtig.

IAN:279355

DE Service Deutschland Tel.:[phone] E-Mail:[e-mail]

AT Service Österreich
Tel.: [phone]
(0,15 EUR/Min.)
E-Mail: deltasport@lidl.

CH Service Schweiz Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,4 E-Mail: deltasport@lic

Ersatzteile zu Ihrem Anteil finden Sie auch unter: www.delta-sport.com, Rubrik Service - Ersatzteilservice Lidl
