BEDIENUNGSANLEITUNG IAN 373388 Playtive

Teilebezeichnung/Lieferumfang 8

Technische Daten 8

Bestimmungsgemäß Verwendung 8

Sicherheitshinweise 8-9

Montage 9-10

Demontage 10

Verwendung 10

Wartung 10

Lagerung, Reinigung 10

Hinweise zur Entsorgung 11

Hinweise zur Garantie und

Serviceabwicklung 11

FR BE

Technische gegevens 21

Beoogd gebruik 21

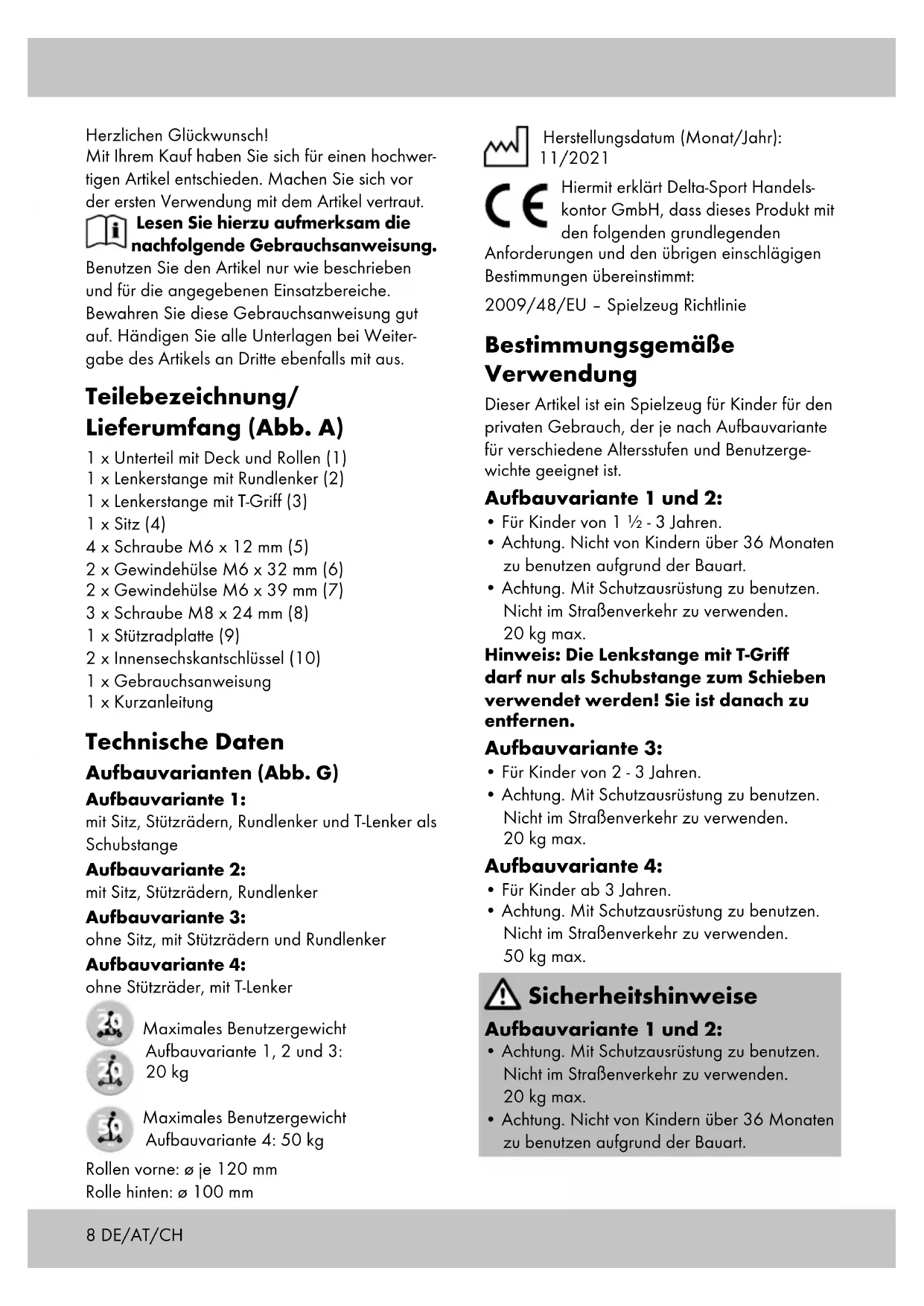

Herzlichen Glückwunsch!
Mit ihrem Kauf haben Sie sich für einen hochwertigen Antikel entschieden. Machen Sie sich vor der ersten Verwendung mit dem Antikel vertraut.

Lesen Sie hierzu aufmerksam die nachfolgende Gebrauchsanweisung.

Benutzen Sie den Antikel nur wie beschrieben und für die angegebenen Einsatzbereiche.

Bewahren Sie diese Gebrauchsanweisung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Artikels an Dritte ebenfalls mit aus.

Teilebezeichnung/ Lieferumfang (Abb. A)

1 x Unterteil mit Deck und Rollen (1)
1 x Lenkerstange mit Rundlenker (2)
1 x Lenkerstange mit T-Griff (3)
1 × Sitz (4)
4× Schraube M6 x 12 mm (5)
2× Gewindehulse M6 x 32 mm (6)
2× Gewindehulse M6 × 39mm (7)
3× Schraube M8 × 24mm (8)
1 x Stutzradplatte (9)
2× Innensechskantschlussel (10)
1 x Gebrauchsanweisung
1 x Kurzanleitung

Technische Daten

Aufbauvarianten (Abb. G)

Aufbauvariante 1:

mit Sitz, Stützrädern, Rundlenker und T-Lenker als Schubstange

Aufbauvariante 2:

mit Sitz, Stützrädern, Rundlenker

Aufbauvariante 3:

ohne Sitz, mit Stutzrädern und Rundlenker

Aufbauvariante 4:

ohne Stutzrader, mit T-Lenker

Maximales Benutzergewicht Aufbauvariante 1,2 und 3: 20kg

Maximales Benutzergewicht Aufbauvariante 4:50 kg

Rollen vorne: je 120mm

Rolle hinten: 100mm

Herstellungsdatum (Monat/Jahr): 11/2021

Hiermit erklart Delta-Sport Handels-kontor GmbH, dass diesen Produkt mit den folgenden grundlegenden

Anforderungen und den übrigen einschlagigen Bestimmungen übereinstimmt:

2009/48/EU - Spielzeug Richtlinie

Bestimmungsgemäß Verwendung

Dieser Artikel ist ein Spielzeug für Kinder für den privaten Gebrauch, der je nach Aufbauvariante für verschiedene Altersstufen und Benutzergewichte geeignet ist.

Aufbauvariante 1 und 2:

• Für Kinder von 1 ½ - 3 Jahren.
• Achtung. Nicht von Kindern über 36 Monaten zu benutzen aufgrund der Bauart.
• Achtung. Mit Schutzausrückung zu benutzen. Nicht im Straβenverkehr zu verwenden. 20 kg max.

Hinweis: Die Lenkstange mit T-Griff darf nur als Schubstange zum Schieben verwendet werden! Sie ist danach zu entfernen.

Aufbauvariante 3:

• Für Kinder von 2 - 3 Jahren.
• Achtung. Mit Schutzausrüstung zu benutzen. Nicht im Straβenverkehr zu verwenden. 20 kg max.

Aufbauvariante 4:

• Für Kinder ab 3 Jahren.
• Achtung. Mit Schutzausrückung zu benutzen. Nicht im Straβenverkehr zu verwenden. 50kg max.

Sicherheitshinweise

Aufbauvariante 1 und 2:

• Achtung. Mit Schutzausrüstung zu benutzen. Nicht im Straβenverkehr zu verwenden. 20kg max.
• Achtung. Nicht von Kindern über 36 Monaten zu benutzen aufgrund der Bauart.

Hinweis: Die Lenkstange mit T-Griff darf nur als Schubstange zum Schieben verwendet werden! Sie ist danach zu entfernen.

Aufbauvariante 3:

• Achtung. Mit Schutzausrüstung zu benutzen. Nicht im Straβenverkehr zu verwenden. 20kg max.

Aufbauvariante 4:

• Achtung. Mit Schutzausrüstung zu benutzen. Nicht im Straβenverkehr zu verwenden. 50kg max.

Aufbauvariante 1, 2, 3 und 4 ACHTUNG!

• Alle Verpackungs- und Befestigungsmaterialien sind nicht Bestandteil des Spielzeugs und müssen aus Sicherheitsgründen entfernt werden, bevord der Artikel Kindern zum Spieler übergeben wird.
• Kinder dürfen nur unter Aufsicht mit dem Artikel spielen.

Verletzungsgefahr!

• Der Aufbau des Artikels sollte aufgrund vorhandener Kleinteile stets durch Erwachsene erfolgen!
• Der Antikelarf nur von einer Person zurgleichen Zeit verwendet werden.
• Prüfen Sie den Antikel vor jedem Gebrauch auf Beschädigungen oder Abnutzungen. Kontrollieren Sie stets den festen Sitz aller Verbindungselemente. Der Antikelarf nur in einwandfreiem Zustand verwendet werden!
  Vergewissern Sie sich, dass Schrauben und Gewindehulsen ihre Selfbstsperreigenschaft bewahren.
• Andern Sie den Antikel nicht so ab, dass Sie unter Umständen ihre Sicherheit gefährden.
• Tragen Sie stets geeignete Schutzvorrichtungen (Helm, Hand-, Handgelenk-, Ellbogenund Knieschützer) sowie Schuhe!
• Nehmen Sie immer Rücksicht auf andere Personen!
• Verwenden Sie den Antikel nur auf geeigneten Oberflächen, die glatt, sauber und trocken sind.fahren Sie möglichst abseits von anderen Verkehrsteilnehmern.

Meiden Sie abschüssiges Gelände, Treppen und offene Gewässer.

• Fahren Sie nie bei Dunkelheit oder schlechten Sichtverhältnissen.
• Lassen Sie Ihr Kind den Antikel nicht unbeaufsichtigt benutzen, da Kinder die potentiellen Gefahren nicht einschätzen können.
• Bei der Verwendung des Artikels ist Geschlichkeit erforderlich, um Stürze oder Zusammenstoße zu vermeiden, die zur Verletzung des Fahrens oder weiterer Personen führen können.

Vermeidung von Sachschäden!

• Meiden Sie Wasser, Öl, Schlaglöcher und sehr raue Oberflächen.

Montage

Montage der Lenkerstange (Abb. B)

Sie benötigen das Unterveril (1) und für die Aufbauvariante 1, 2 und 3 die Lenkerstange mit Rundlenker (2) und für die Aufbauvariante 4 die Lenkerstange mit T-Griff (3).

Drücken Sie den Stift (2a, 3a) und stecken Sie die Lenkerstange in das Unterteil.

Wichtig: Achten Sie darauf, dass die Lenkerstange im Unterteil einrastet.

Montage Aufbauvariante 1 und 2 (Abb. C)

Legen Sie den Sitz (4) auf das Unterveril (1).
Achten Sie darauf, dass die Bohrungen von Sitz und Unterveril überinander liegen.

Stecken Sie die kurzen Hulsen (6) von oben durch die beiden vorderen Bohrungen und fixieren Sie diese von unter mit zwei Schrauben (5). Stecken Sie die langen Hulsen (7) von oben durch die beiden hinteren Bohrungen des Sitzes und die hinteren Bohrungen der Stutzradplatte (9). Fixieren Sie diese von unter mit zwei Schrauben (5). Schrauben Sie in das vordere Bohrloch der Stutzradplatte eine Schraube (8) undziehen Sie diese fest (Abb.D).

Benutzen Sie für die Montage die mitgelieferten Innensechskantschluss (10) und kontern Sie alle Schrauben und Hülsen.

Hinweis: Die Lenkerstange mit T-Griff kann bei der Aufbauvariante 1 als Schubstange verwendet werden.

Drücken Sie den Stift (3a) der Lenkerstange mit T-Griff (3) nachinnen und stecken Sie die Lenkerstange mit T-Griff (3) in die Öffnung am Sitz (4). Der Stift (3a) muss hörbar einrasten.

Montage Aufbauvariente 3 (Abb. E)

Befestigen Sie die Stützradplatte (9) in den hinteren drei Bohrlochern mit den Schrauben (8) undziehen Sie die Schrauben mit einem der mitgelieferten Innensechskantschluss (10) fest.

Hohenverstellung des Sitzes (Abb. F)

Der Sitz kann in verschiedeneen Höhen von ca. 26 - 32 cm eingestellt werden.

Lösen Sie hierzu die Feststellschraube (4a) und stellen Sie die gewünschte Höhe ein.

Ziehen Sie die Feststellschraube wieder fest.

Demontage

Demontage der Lenkerstangen

Drücken Sie auf der Rückseite des Unterteils den Stift (2a, 3a) undziehen Sie die Lenkerstange heraus (Abb. B).

Um die Lenkerstange vom Sitz zu entfernen, drücken Sie den Stift (3a) undziehen Sie die Lenkerstange hersus.

Demontage des Sitzes (Abb. C)

Lösen Sie die Schrauben undziehen Sie die Gewindehülsen ab. Nehmen Sie den Sitz ab.

Verwendung

Fahrenheit

Je nach Aufbauvariante auf den Sitz setzen und mit beiden Beinen durch regelmäßiges Abstoßen Schwung geben oder bei der Verwendung ohne Sitz mit einem Bein auf das Deck stellen und mit dem anderen Bein durch regelmäßiges Abstoßen Schwung geben. Der Antikel wird über Gewichtsverlagerung gesteuet.

Bremsen

Bei der Aufbauvariante mit Sitz wird durch das Absetzen beider Fübe auf den Boden gebremst.

Bei der Verwendung ohne Sitz wird zum Bremsen mit einem Fuß auf die Hinterrad-Reibungs-bremse getreten.

Wartung

Austausch der vorderen Rollen

Die vorderen Rollen können Sie austauschen.

Wichtig!

Beachten Sie die technischen Daten.
Rollen, die einen anderen Durchmesser haben, können die Fahreigenschaften verändern und unter Umständen zu einer Gefährung des Nutzers führen.
Verwenden Sie keine Rollen, die sich nicht einwandfrei einbauen{lassen.
Bauen Sie niemals größere Rollen ein als die ursprünglichen Rollen des Artikels.

Rollen nutzen sich ab. Diese Abnutzung ist von vielen Faktoren, wie zum Beispiel vom Boden, von Große und Gewicht des Benutzers, den Wetterbedingungen, dem Material der Rollen und von deren Häte abhängig.

Daher ist es notwendig, sie hin und wieder auszutauschen.

1. Losen Sie mit einem passenden Innensechskantschluss die Schrauben der beiden vorderen Rollen undnehmen Sie diese Heraus.
2. Bauen Sie die neuen Rollen wieder ein und befestigen Sie die neuen Rollen mit den Schrauben.

Nach dem Austausch:

Vergewissern Sie sich, dass die Schrauben nach den ersten Fahrminuten noch fest sind und sich nichts gelöst oder gelockert hat.

Spannen Sie die Rolle noch einmal, um Sicherzustellen, dass sie ruhig lauft.

Lagerung, Reinigung

Nach Gebrauch des Artikels empfehlen wir gründliches Reinigen und Trocknen.

Entfernen Sie keine Steinchen oder andere Gegenstände, die unter Umständen an ihren Rollen hangen geblieben sind. Bewahren Sie den Antikel stets an einem trockenen Ort auf.

Hinweise zur Entsorgung

Entsorgen Sie den Antikel und die Verpackungsmaterialien entsprechend aktueller ortlicher Vorschriften. Verpackungsmaterialien, wie z. B. Folienbeutel, gehoren nicht in Kinderhände. Bewahren Sie das Verpackungsmaterial für Kinder unerreichbar auf.

Entsorgen Sie den Antikel und die Verpackung umweltschonend.

Der Recycling-Code dient der Kennzeichnung verschiedener Materialien zur

Rückführung in den Wiederverwertungskreislauf (Recycling). Der Code besteht aus dem Recyclingsymbol - das den Verwertungskreislauf widerpiegeln soll - und einer Nummer, die das Material kennzeichnet.

Hinweise zur Garantie und Serviceabwicklung

Der Antikel wurde mit großer Sorgfalt und unter ständiger Kontrolle produziert. DELTA-SPORT HANDELSKONTOR GmbH räumt privaten Endkunden auf diesen Antikel drei Jahre Garantie ab Kaufdatum (Garantiefrist) nach Maßgabe der folgenden Bestimmungen ein. Die Garantie gilt nur für Material- und Verarbeitungsfehler. Die Garantie erstreckt sich nicht auf Teile, die der normalen Abnutzung unterliegen und deshalb als Verschleibeiteile anzusehen sind (z. B. Batterien) sowie nicht auf zerbrechliche Teile, z. B. Schalter, Akkus oder Teile, die aus Glas gefertigt sind.

Ansprüche aus dieser Garantie sind ausge-schlossen, wenn der Antikel unsachgemäß oder missbrächlich oder nicht im Rahmen der vorgesehenen Bestimmung oder des vorgesehenen Nutzungsumfangs verwendet wurde oder Vorgaben in der Anleitung/Anweisung nicht beachtet wurden, es sei dess, der Endkunde weist nach, dass ein Material- oder Verarbeitungsfehler vorliegt, der nicht auf einem der vorgenommen Umstände beruht.

Ansprüche aus der Garantie konnen nur innerhalb der Garantiefrist unter Vorlage des Originalkassenbelegs geltend gemacht werden.itte bewahren Sie deshalb den Originalkassenbeleg auf.

Die Garantiefrist wird durch etwaige Reparatauropaundgrund der Garantie, gesetzlicher Gewährleistung oder Kulanz nicht verlangert. Dies gilt auch fur ersetzte und reparierte Teile.

Bitte wenden Sie sich bei Beanstandungen zunachst an die unterstehende Service-Hotline oder setzen Sie sich per E-Mail mit uns in Verbindung. Liegt ein Garantiefall vor, wird der Antikel von uns - nach unserer Wahl - für Sie kosten los repariert, ersetzt oder der Kaufpreis erstattet.

Weitere Rechte aus der Garantie bestehen nicht. Ihr gesetzlichen Rechte, insbesondere Gewährleistungsansprüche gegenüber dem jeweiligen Verkäufer, werden durch diese Garantie nicht eingeschränkt.

IAN:373388_2104

DE Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

AT Service Osterreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone]

0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

Congratulations!

Roue arrriere: 100mm

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

Tel.: [phone] (O,10 EUR/Min.)

E-Mail: [e-mail]

Gratulujemyl

Delta-Sport-Nr.: KS-9919, KS-9920

IAN 373388_2104
