Tipo de produto	Filtro de areia para piscina
Marca	Hayward
Modelo	S240SLBTL
Posição da válvula	Lateral (Side mount)
Funções da válvula multi-vias	Filter, Backwash, Rinse, Waste, Closed
Pressão de disparo da retrolavagem	10 PSI (0,7 bar) acima da pressão inicial
Altura máxima acima do nível da água	1,5 m
Meio filtrante	Areia especial para filtração (granulometria recomendada: cascalho 3-5 mm em camada de fundo)
Preenchimento de areia	2/3 a 3/4 da altura do tanque
Garantia	2 anos contra defeitos de fabricação
Peças sobressalentes	Utilizar exclusivamente peças originais Hayward
Manutenção regular	Limpar pré-filtros da bomba e skimmers; retrolavagem quando a pressão ultrapassar o limiar
Invernização	Esvaziar completamente, deixar o tampão de drenagem desapertado, posicionar a válvula entre duas posições
Segurança	Parar a bomba antes de manobrar a válvula; não usar a posição Closed com a bomba em funcionamento
Compatibilidade	Bomba de piscina Hayward (montagem de acordo com as instruções)

Perguntas frequentes - S240SLBTL HAYWARD

Como instalar o filtro de areia Hayward S240SLBTL?

Coloque o filtro sobre um piso limpo e nivelado, a uma altura máxima de 1,5 m acima do nível da água. Monte a bomba no seu suporte, instale a válvula certificando-se de que os o-rings estão bem encaixados. Encha o tanque com um terço de água e adicione a areia especial até 2/3-3/4 da altura. Conecte as mangueiras: entrada da bomba em "PUMP", retorno da piscina em "RETURN", esgoto em "WASTE".

Que tipo de areia usar e em que quantidade?

Use areia especial para filtração de piscina. É recomendado colocar uma camada de cascalho (granulometria 3-5 mm) até o nível das crepinas e depois a areia até 2/3-3/4 da altura do tanque. A quantidade exata depende do modelo; consulte o manual para o volume preciso.

Como realizar a primeira partida?

Certifique-se de que todas as conexões estão apertadas e que a quantidade de areia está correta. Coloque a válvula na posição "BACKWASH", ligue a bomba (todas as válvulas de aspiração e retorno abertas). Deixe funcionar por 2 minutos e desligue a bomba. Mude para a posição "RINSE", religue por 1 minuto até a água ficar clara. Por fim, coloque em "FILTER" e ajuste o fluxo. Anote a pressão inicial no manômetro.

Quando e como fazer a retrolavagem?

Faça a retrolavagem quando a pressão ultrapassar 10 PSI (0,7 bar) acima da pressão inicial (filtro limpo). Desligue a bomba, coloque a válvula em "BACKWASH", religue até a água ficar clara no visor (cerca de 2 minutos). Desligue, mude para "RINSE" por 1 minuto e depois volte para "FILTER".

O que significa a posição WASTE na válvula?

A posição "WASTE" (esgoto) remove a água diretamente para o esgoto sem passar pelo filtro. Serve para baixar o nível da piscina, remover água muito suja com o aspirador ou distribuir rapidamente produtos químicos (ex. cloro choque).

Por que nunca devemos acionar a válvula na posição CLOSED com a bomba ligada?

A posição "CLOSED" interrompe a circulação entre o filtro e a bomba. Se a bomba estiver funcionando, pode gerar sobrepressão perigosa, danificando o sistema e causando ferimentos graves. Sempre desligue a bomba antes de mudar de posição.

Como invernizar o filtro de areia?

Esvazie completamente o filtro desapertando o tampão de drenagem na base do tanque. Não recoloque o tampão durante o inverno. Posicione a alavanca da válvula entre duas posições (por exemplo, entre FILTER e BACKWASH). Esvazie e invernize também a bomba conforme suas instruções.

O que fazer se a pressão continuar alta após a retrolavagem?

Se a pressão não baixar após a retrolavagem, a areia pode estar suja ou desgastada. Verifique se o fluxo de água é suficiente e se as crepinas não estão obstruídas. Se o problema persistir, substitua a areia. Consulte seu revendedor Hayward se necessário.

Quais peças sobressalentes podem ser usadas?

Use exclusivamente peças originais Hayward. O uso de peças não conformes anula a garantia e pode comprometer a segurança. Peças de desgaste (juntas, etc.) não são cobertas pela garantia.

Qual é a garantia deste filtro?

Os produtos Hayward são garantidos por 2 anos contra defeitos de fabricação ou material, a partir da data de compra. A garantia não cobre danos por geada, produtos químicos, mão de obra ou transporte. Guarde a fatura como comprovante de compra.

MANUAL DE UTILIZADOR S240SLBTL HAYWARD

RECIRCULATION (RECIRCULATE)

AVISO - Leia e siga todas as instruções nesta manual do proprietário e no equipamento. O não cumprimento das instruções poderá causar ferimentos.

AVISO – Este documento deve ser fornecido ao proprietário da piscina e deve ser guardado por este último em local seguro.

AVISO – Este aparelho pode ser utilizado por crianças a partir dos 8 anos inclusive e pessoas com capacidades físicas, sensoriais e mentais reduzidas ou pessoas com falta de experiência e conhecimento desde que instruídas/supervisionadas e que compreendam os riscos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e manutenção do aparelho não deverão ser levadas a cabo por crianças a não ser que tenham mais de 8 anos e sob supervisão. Mantenha o aparelho e o cabo afastados de crianças menores de 8 anos de idade

AVISO – As crianças devem ser vigiadas para assegurar que não brincam com o aparelho.

UTILIZE APENAS PEÇAS SOBRESSELENTES ORIGINAIS HAYWARD

Acaba de adquirir um filtro de areia, com a respetiva base e válvula.

FUNCIONAMENTO

O filtro utiliza uma areia especial destinada a reter as impurezas contidas na água da piscina. A areia é deitada na cuba e funciona como um sistema de filtração permanente. A água não filtrada da piscina, que contém as impurezas em suspensão, é aspirada pela bomba e enviada para a válvula de controlo multivias. Quando a água passa pela areia, as impurezas são retidas no leito de areia e a água volta a sair filtrada para a piscina.

INSTALAÇÃO

1. Localização do filtro

Seleccionar um local limpo e nivelado. O topo do filtro deve ficar a uma altura máxima de 1,5 m acima do nível da água. Colocar o filtro de modo a que a tubagem, a válvula e o tampão de drenagem fiquem facilmente acessíveis. Isso facilitará a manutenção assim como a preparação do filtro para o inverno.

2. Montagem da bomba

Montar a bomba e o respetivo suporte no filtro, seguindo as instruções do fabricante.

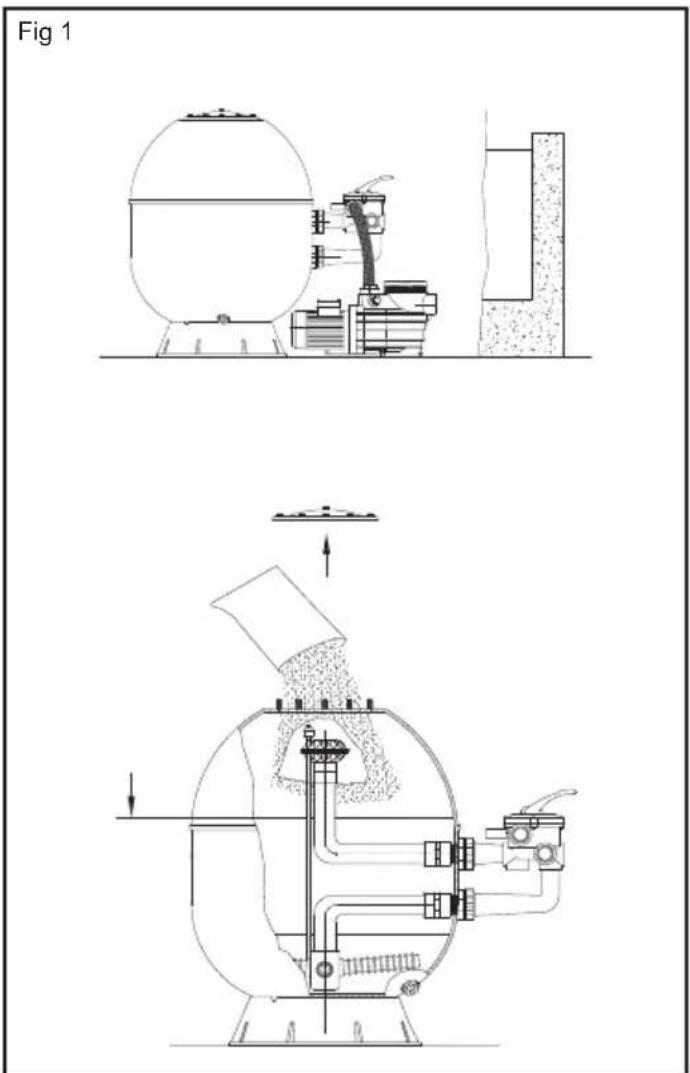

3 Filtro SIDE (válvula lateral, Fig. 1):

Instalar a válvula: assegurar que as juntas tóricas estão corretamente em posição e apertar manualmente as porcas até obter uma selagem hermética.

Retirar a tampa e encher de água um terço do filtro. Cobrir o difusor para evitar que lhe entre areia para dentro. Encher depois o filtro de areia até à quantidade indicada (de 2/3 até 3/4 da altura) e retirar a proteção do difusor. Limpar os vestígios de areia e colocar a tampa. Ligar os tubos à válvula. A bomba deve ser ligada à entrada "PUMP", o retorno da água à saída "RETURN" e o cano de purga à saída "WASTE".

Nota 1: Não apertar demasiado as pontas de ligação aos conectores da válvula.

Nota 2: Aplicar fita vedante Téflon nas roscas macho.

Note bem: A Hayward aconselha a colocar uma camada de cascalho (granulação de 3 a 5 mm) até ao nível dos braços coletores (cobrindo-os) e depois o meio filtrante até 2/3 a 3/4 do filtro. A camada de cascalho permite melhor drenagem e facilita a contralavagem.

COLOCAÇÃO EM FUNCIONAMENTO

IMPORTANTE: PARAR SEMPRE A BOMBA ANTES DE MANOBRAR A VÁLVULA MULTIVIAS.

1. Confirmar que todas as uniões estão bem apertadas e que o filtro contém a quantidade de areia correta.

2. Colocar a válvula na posição "BACKWASH". Baixar sempre o manípulo antes de rodar.

3. Colocar a bomba em funcionamento seguindo as instruções do fabricante. Confirmar que a água circula normalmente no circuito.

ATENÇÃO: Todas as válvulas de aspiração e de impulsão devem estar abertas quando a bomba começar a funcionar. Caso contrário, poderão ser ocasionados danos materiais, lesões pessoais graves ou até mesmo a morte.

Quando o caudal da bomba estiver regular, deixar funcionar a bomba durante pelo menos mais 2 minutos. Recomenda-se esta contralavagem para expulsar as impurezas ou partículas finas contidas na areia de filtração.

1. Parar a bomba e colocar a válvula na posição de enxaguar, "RINSE". Voltar a colocar a bomba em funcionamento e deixá-la funcionar até a água aparecer límpida no visor de circulação da válvula (aproximadamente 1 minuto).

2. Parar a bomba e colocar a válvula na posição "FILTER". Voltando a colocar a bomba a funcionar, terá início a filtração. Ajustar as válvulas de admissão e de saída para obter o caudal de água desejado.

3. Tomar nota da pressão indicada nesta altura bem como da posição da agulha no manómetro. À medida que o filtro vá funcionando, as impurezas serão retidas e aumentará a pressão na cuba.

Quando esta pressão ultrapassar em 10 PSI (0,7 bares ou kg/cm²) a pressão inicial (quando o filtro estava limpo), será necessário limpar o filtro fazendo uma contralavagem.

Nota 1. Durante a primeira limpeza da água da piscina, poderá ser necessário contralavar frequentemente o filtro. Com efeito, a quantidade de impurezas é nessa altura especialmente elevada.

Nota 2. Limpar regularmente os pré-filtros da bomba e dos skimmers para que o sistema de filtração funcione sem incidentes.

Nota 3. As instalações que comportem um aquecedor ou um sistema de limpeza com bocas de impulsão ou tentáculos saídos

UTILIZE APENAS PEÇAS SOBRESSELENTES ORIGINAIS HAYWARD

das paredes são muito sensíveis a golpes de aríete visto funcionarem a pressões elevadas. Convém que o instalador tome todas as medidas necessárias para evitar os golpes de aríete na instalação.

FUNÇÕES DA VÁLVULA E DO FILTRO

FILTRO (FILTER)

Colocar a válvula na posição "FILTER" para efetuar uma filtração normal (10 a 14 horas diárias).

CONTRALAVAGEM (BACKWASH)

Para limpar o filtro quando a pressão ultrapassar em 10 PSI (0,7 bares ou kg/cm²) a pressão de arranque. Parar a bomba. Colocar a válvula na posição "BACKWASH". Voltar a colocar a bomba a funcionar até a água aparecer límpida no visor de controlo. Passados aproximadamente 2 minutos, parar a bomba e colocar a válvula na posição "RINSE".

ENXAGUAMENTO (RINSE)

Com a válvula na posição "RINSE", colocar a bomba a funcionar durante um minuto. Isto permite que a água carregada de impurezas, após a contralavagem, seja descarregada para o escoadouro e não para a piscina. Parar a bomba e colocar a válvula na posição "FILTER". Voltar depois a colocar a bomba em funcionamento.

ESCOADOURO (WASTE)

A água é despejada para o escoadouro sem passar pelo filtro, para baixar o nível da água na piscina e despejar diretamente a água muito carregada de impurezas aquando da passagem da escova aspiradora.

RECIRCULAÇÃO (RECIRCULATE)

A água circula sem passar pelo filtro para uma distribuição rápida dos produtos químicos ou quando é feito um tratamento de choque com cloro.

FECHADA (CLOSED)

Corta a circulação entre o filtro e a bomba.

NUNCA UTILIZAR ESTA POSIÇÃO COM A BOMBA EM FUNCIONAMENTO.

INVERNAGEM

1. Evaziar completamente o filtro desenroscando o tampão de drenagem situado na base da cuba. Não voltar a colocar o tampão durante o inverno.
2. Colocar e deixar o manípulo da válvula entre duas posições.
3. Evvaziar e deixar invernar a bomba de acordo com as instruções do fabricante.

REPARAÇÕES E MANUTENÇÃO

Consultar o revendedor Hayward. Não se aceita qualquer devolução à fábrica sem o acordo prévio por escrito da Hayward Pool Europe.

Se o mau funcionamento persistir, ou para qualquer outra falha operacional, contactar o seu revendedor-instalador.

Desde já indicamos expressamente que a Hayward não assumirá qualquer responsabilidade por danos causados pelos seus aparelhos se tais danos tiverem sido causados por uma reparação não-conforme, se, aquando da substituição de peças, não tiverem sido utilizadas peças de origem HAYWARD, se a reparação não tiver sido efetuada de acordo com as diretivas da HAYWARD, ou se não tiverem sido observadas as informações deste manual.

O mesmo se aplica a qualquer instalação adicional de peças e acessórios que não sejam os recomendados pela HAYWARD.

UTILIZE APENAS PEÇAS SOBRESSELENTES ORIGINAIS HAYWARD

RICIRCOLO (RECIRCULATE)

Todos os produtos HAYWARD estão cobertos contra defeitos de fabrico ou de materiais através de uma garantia de 2 anos a contar da data de compra. Qualquer pedido ao abrigo da garantia deve ser acompanhado pelo comprovativo de compra, indicando a data de compra. Portanto, aconselhamos que guarde a sua factura.

A garantia HAYWARD está limitada a reparação ou substituição, mediante critério da HAYWARD, dos produtos com defeito, desde que tenham sido sujeitos a uma utilização normal, de acordo com as linhas de orientação indicadas no manual do utilizador e desde que não tenham sido alterados de qualquer forma que seja e tenham sido utilizados exclusivamente com peças e componentes HAYWARD. A garantia não cobre danos provocados pelo frio ou por químicos. Quaisquer outros encargos (transporte, mão-de-obra, etc.) estão excluídos da garantia.

A HAYWARD não pode ser responsabilizada por quaisquer danos resultantes, directa ou indirectamente, de instalação incorrecta, ligações incorrectas ou utilização incorrecta de um produto.

Para apresentar um pedido ao abrigo da garantia e para solicitar reparação ou substituição de um artigo, informe-se junto do seu agente.

Nenhum equipamento devolvido à nossa fábrica será aceite sem a nossa prévia aprovação por escrito.

Peças de desgaste não são cobertas pela garantia.
