MANUAL DE UTILIZADOR LWP277V LG

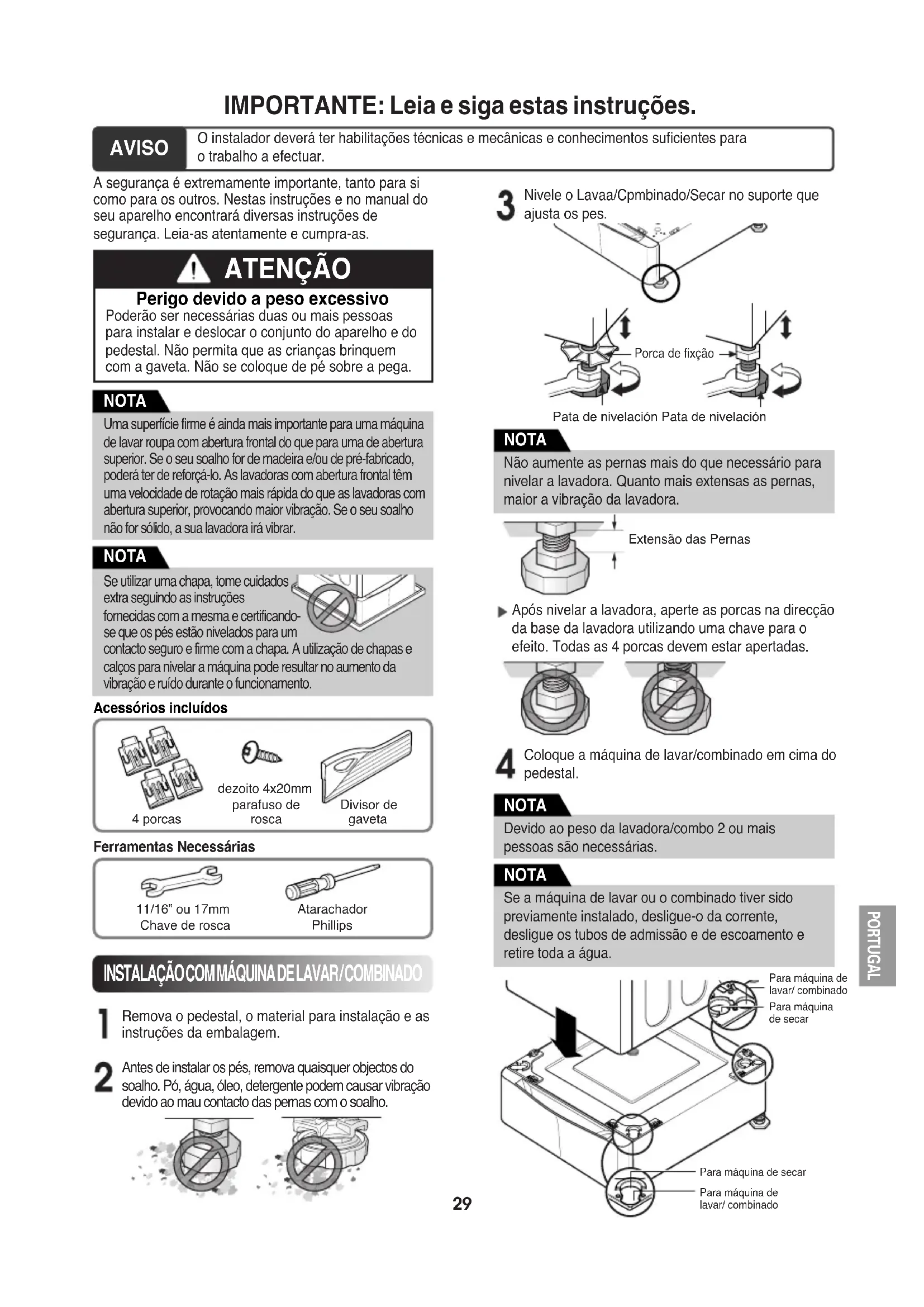

Instruções de instalação Pedestal

A. Desinstalando la secadora elétrica:

IMPORTANTE: Leia e siga estas instruções.

AVISO

O instalador deverá ter habilitações técnicas e mecânicas e conhecimentos suficientes para o trabalho a efectuar.

A segurança é extremamente importante, tanto para si como para os outros. Nestas instruções e no manual do seu aparelho encontrará diversas instruções de segurança. Leia-as atentamente e cumpra-as.

ATENÇÃO

Perigo devido a peso excessivo

Poderão ser necessárias duas ou mais pessoas para instalar e deslocar o conjunto do aparelho e do pedestal. Não permita que as crianças brinquem com a gaveta. Não se coloque de pé sobre a pega.

NOTA

Uma superfície firme é ainda mais importante para uma máquina de lavar roupa com abertura frontal do que para uma de abertura superior. Se o seu soalho for de madeira e/ou de pré-fabricado, poderá ter de reforçá-lo. As lavadoras com abertura frontal têm uma velocidade de rotação mais rápida do que as lavadoras com abertura superior, provocando maior vibração. Se o seu soalho não for sólido, a sua lavadora irá vibrar.

NOTA

Se utilizar uma chapa, tome cuidados extra seguindo as instruções

fornecidas com a mesma e certificando- se que os pés estão nivelados para um

contacto seguro e firme com a chapa. A utilização de chapas e calços para nivelar a máquina pode resultar no aumento da vibração e ruído durante o funcionamento.

Acessórios incluídos

4 porcas

dezoito 4x20mm parafuso de rosca

Divisor de gaveta

Ferramentas Necessárias

11/16" ou 17mm Chave de rosca

Atarachador Phillips

INSTALAÇÃO COMMÁQUINA DE LAVAR/COMBINADO

1 Remova o pedestal, o material para instalação e as instruções da embalagem.

2 Antes de instalar os pés, remova quaisquer objectos do soalho. Pó, água, óleo, detergente podem causar vibração devido ao mau contacto das pemas com o soalho.

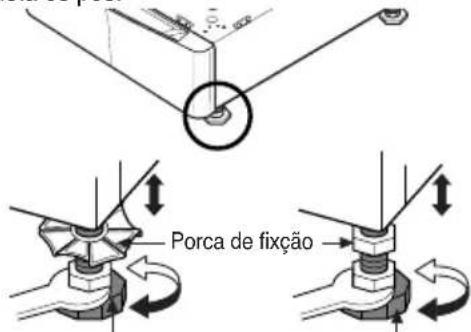

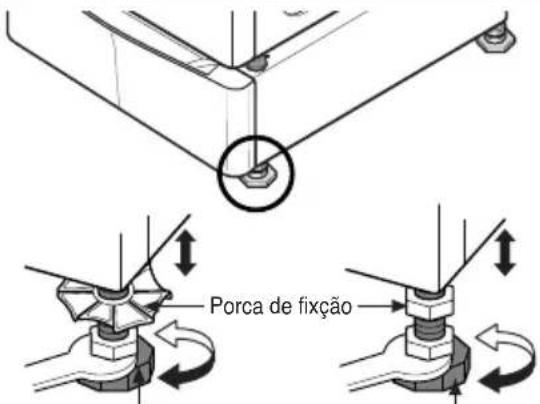

3 Nivele o Lavaa/Cpmbinado/Secar no suporte que ajusta os pes.

Porca de fixção

Não aumente as pernas mais do que necessário para nivelar a lavadora. Quanto mais extensas as pernas, maior a vibração da lavadora.

Extensão das Pernas

▶ Após nivelar a lavadora, aperte as porcas na direcção da base da lavadora utilizando uma chave para o efeito. Todas as 4 porcas devem estar apertadas.

4 Coloque a máquina de lavar/combinado em cima do pedestal.

NOTA

Devido ao peso da lavadora/combo 2 ou mais pessoas são necessárias.

NOTA

Se a máquina de lavar ou o combinado tiver sido previamente instalado, desligue-o da corrente, desligue os tubos de admissão e de escoamento e retire toda a água.

Porca de fixção

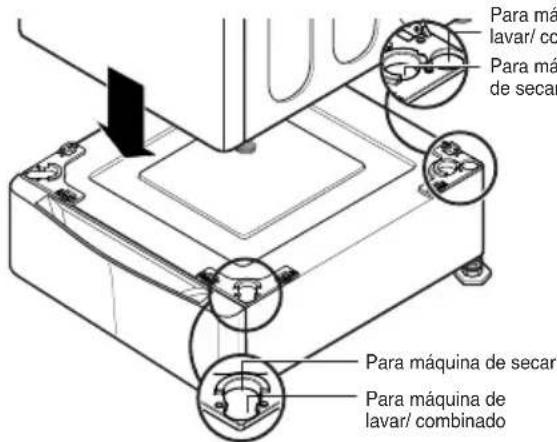

6 Certifique-se de que os orifícios nos pés estão alinhados com os orifícios no aparelho e instale os 4 parafusos em cada canto apertando-os firmemente.

NOTA

A má instalação dos parafusos pode resultar em vibração e ruído.

Para Máquina de Lavar: 16 parafusos

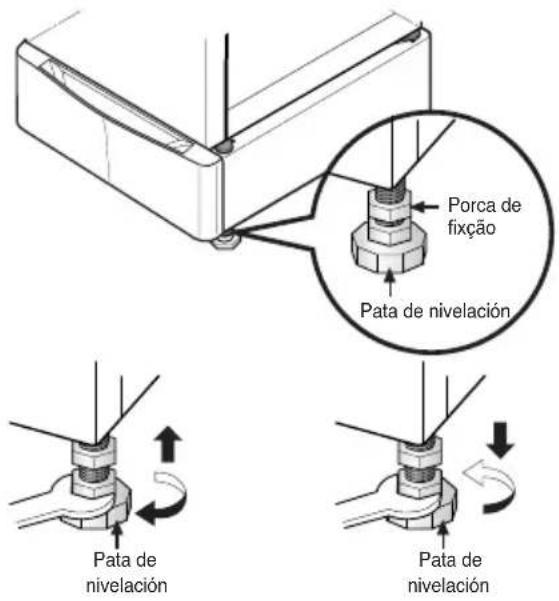

O conjunto do aparelho e do pedestal deve ser colocado num piso sólido e direito, para que o aparelho funcione correctamente. Ajuste os pés do aparelho e do pedestal, rodando-os com a ajuda de uma chave de parafusos. Em seguida, ajuste a porca de fixação ao pedestal, segurando o pé do mesmo com uma chave de parafusos. O instalador deverá ter habilitações técnicas e mecânicas e conhecimentos suficientes para o trabalho a efectuar.

Porca de fixção

Verificação Diagonal

Quando desce as pontas da máquina de lavar roupa para a chapa na diagonal, a máquina não deve ser mover-se nem para cima nem para baixo! (Verifique as instruções) Se a máquina abanar quando puxar a placa superior da mesma, ajuste novamente os pés.

NOTA

Para se certificar de que a lavadora está devidamente nivelada, ligue-a com uma carga de teste: coloque aprox. 2,7KG de roupa na lavadora.

Consulte as seguintes secções para informação adicional acerca da selecção do ciclo de lavagem.

Certifique-se de que a lavadora não vibra ou abana excessivamente durante o ciclo de torção.

Se a lavador vibrar ou abanar, ajuste o nível dos pés até estabilizar.

INSTALAÇÃO COM MÁQUINA DE SECAR

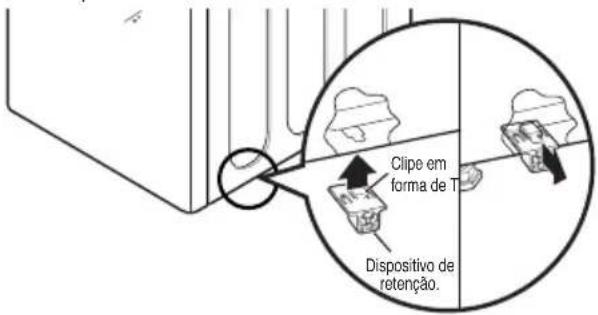

2 Insira o clipe em forma de T no dispositivo de retenção na base de secagem como mostra a imagem. Pressione a traseira do clipe e puxe-o para fora para este fixar.

Clipe em forma de T Dispositivo de retenção.

3 Coloque a máquina de secar em cima do pedestal.

NOTA

Devido ao peso da máquina de secar, poderão ser necessárias duas ou mais pessoas.

NOTA

Se a máquina de secar tiver sido previamente instalada, desinstale-a da seguinte forma:

A. Desinstalar uma máquina de secar eléctrica:

1) Desligue o cabo de alimentação eléctrica.
2) Desencoste a máquina de secar da parede, o suficiente para conseguir soltar o fixador do tubo de exaustão. Solte o fixador e remova cuidadosamente o tubo de exaustão da respectiva saída na máquina.

B. Desinstalar uma máquina de secar a gás:

1) Desligue o cabo de alimentação eléctrica.
2) Desligue o gás.
3) Desencoste a máquina de secar da parede, o suficiente para conseguir soltar o fixador do tubo de exaustão. Solte o fixador e remova cuidadosamente o tubo de exaustão da respectiva saída na máquina.

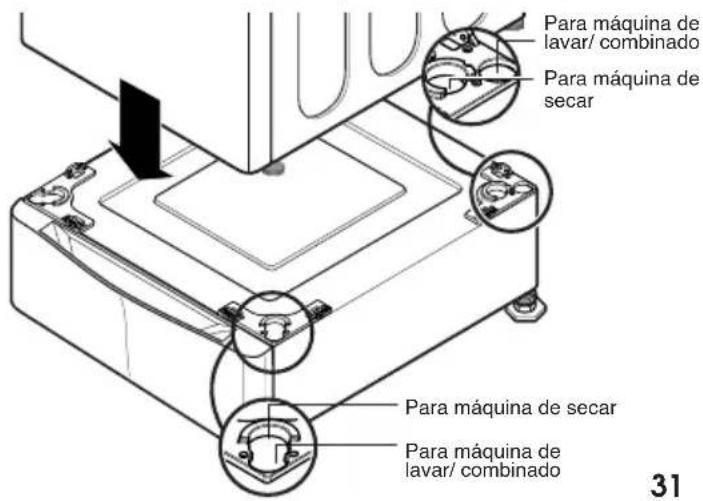

4 Certifique-se de que os orifícios nos pés estão alinhados com os orifícios no aparelho e instale os 2 parafusos em cada canto apertando-os firmemente.

NOTA

A má instalação dos parafusos pode resultar em vibração e ruído.

O conjunto do aparelho e do pedestal deve ser colocado num piso sólido e direito, para que o aparelho funcione correctamente. Ajuste os pés do aparelho e do pedestal, rodando-os com a ajuda de uma chave de parafusos. Em seguida, ajuste a porca de fixação ao pedestal, segurando o pé do mesmo com uma chave de parafusos. O instalador deverá ter habilitações técnicas e mecânicas e conhecimentos suficientes para o trabalho a efectuar.
