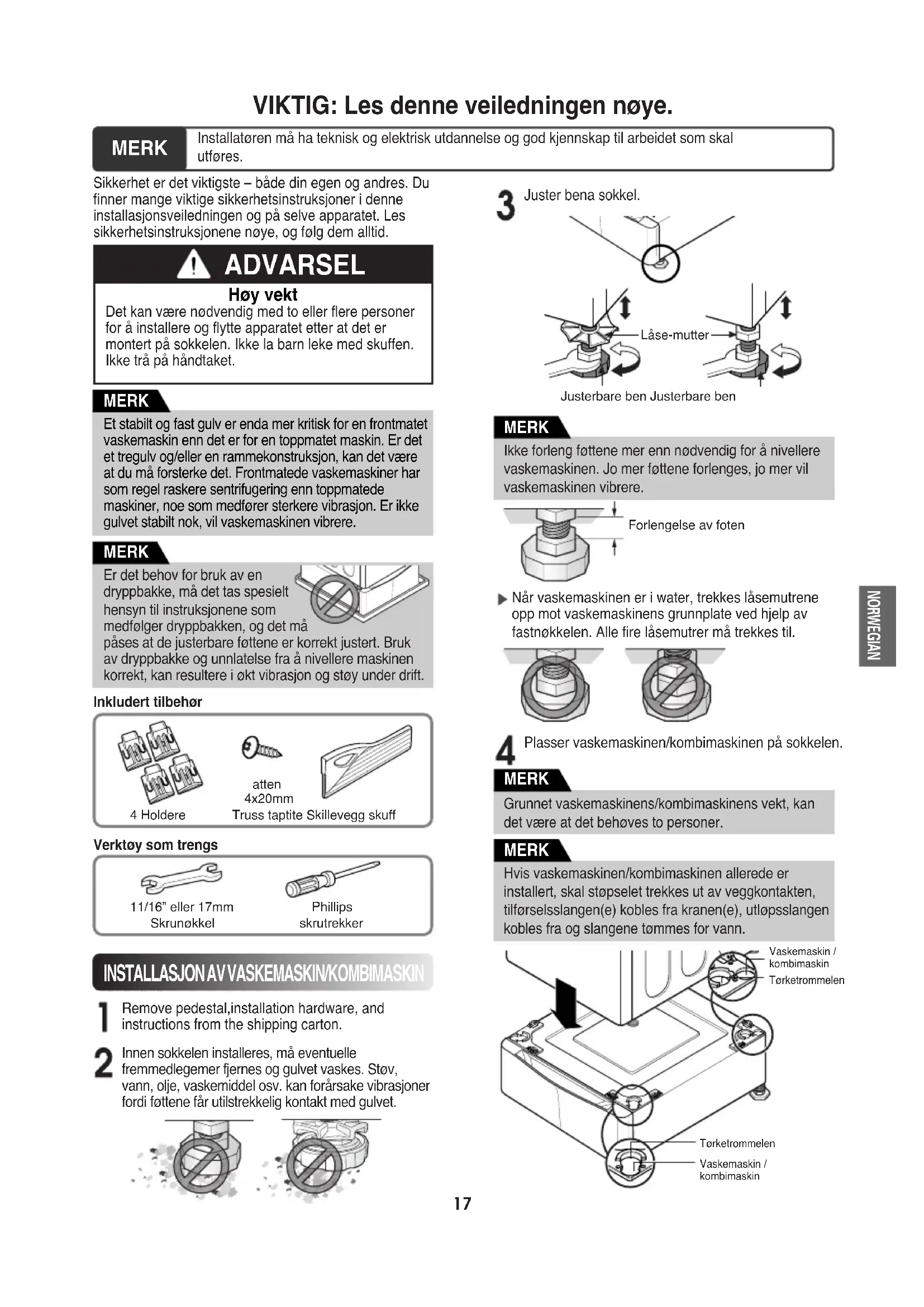

Installatøren må ha teknisk og elektrisk utdannelse og god kjennskap til arbeidet som skal utføres.

Sikkerhet er det viktigste – både din egen og andres. Du finner mange viktige sikkerhetsinstruksjoner i denne installasjonsveiledningen og på selve apparatet. Les sikkerhetsinstruksjonene nøye, og følg dem alltid.

ADVARSEL

Høy vekt

Det kan være nødvendig med to eller flere personer for å installere og flytte apparatet etter at det er montert på sokkelen. Ikke la barn leke med skuffen. Ikke trå på håndtaket.

MERK

Et stabilt og fast gulv er enda mer kritisk for en frontmatet vaskemaskin enn det er for en toppmatet maskin. Er det et tregulv og/eller en rammekonstruksjon, kan det være at du må forsterke det. Frontmatede vaskemaskiner har som regel raskere sentrifugering enn toppmatede maskiner, noe som medfører sterkere vibrasjon. Er ikke gulvet stabilt nok, vil vaskemaskinen vibrere.

MERK

Er det behov for bruk av en dryppbakke, må det tas spesielt hensyn til instruksjonene som medfølger dryppbakken, og det må påses at de justerbare føttene er korrekt justert. Bruk av dryppbakke og unnlatelse fra å nivellere maskinen korrekt, kan resultere i økt vibrasjon og støy under drift.

Inkludert tilbehør

4 Holdere

atten 4x20mm

Truss taptite Skillevegg skuff

Verktøy som trengs

11/16" eller 17mm Skrunøkkel

Phillips skrutrekker

INSTALLASJON AV VASKEMASKINKOMBIMASKIN

2 Innen sokkelen installeres, må eventuelle fremmedlegemer fjernes og gulvet vaskes. Støv, vann, olje, vaskemiddel osv. kan forårsake vibrasjoner fordi føttene får utilstrekkelig kontakt med gulvet.

Ikke forleng føttene mer enn nødvendig for å nivellere vaskemaskinen. Jo mer føttene forlenges, jo mer vil vaskemaskinen vibrere.

Forlengelse av foten

Når vaskemaskinen er i water, trekkes läsemutrene opp mot vaskemaskinens grunnplate ved hjelp av fastnøkkelen. Alle fire läsemutrer må trekkes til.

Hvis vaskemaskinen/kombimaskinen allerede er installert, skal støpselet trekkes ut av veggkontakten, tilførselsslangen(e) kobles fra kranen(e), utløpsslangen kobles fra og slangene tømmes for vann.

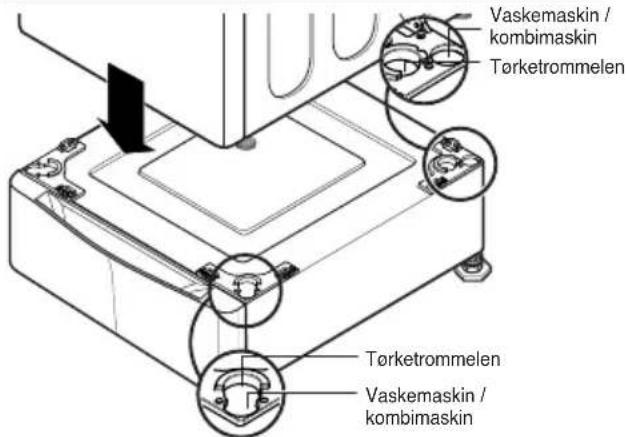

Vaskemaskin / kombimaskin Tørketrommelen Tørketrommelen Vaskemaskin / kombimaskin

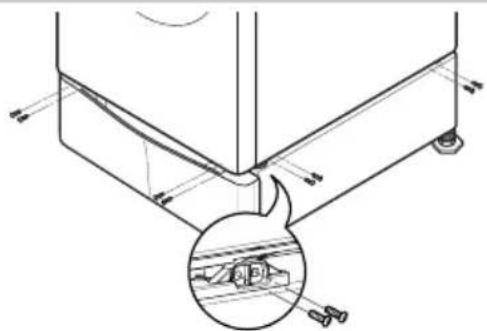

6 Påse at hullene i sokkelen flukter overens med hullene i apparatet. Installer deretter de 4 skruene i hvert sitt hjørne for å fastgjøre apparatet til sokkelen på en forsvarlig måte.

MERK

Hvis skruene ikke er korrekt installert, kan det medføre støy og vibrasjoner. Til VASKEMASKIN: 16 SKRUER Til T∅RKEMASKIN: 8 SKRUER

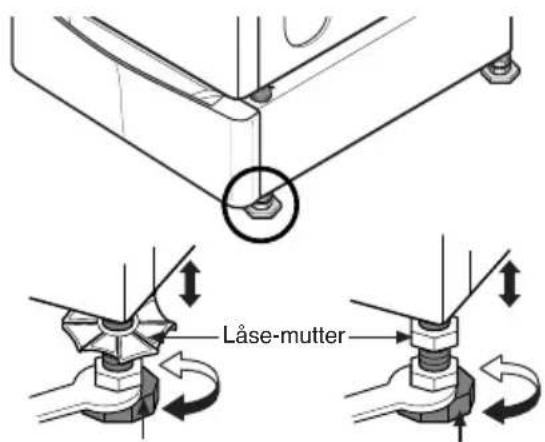

Apparatet må plasseres på et solid gulv og i vater for å fungere riktig. Juster bena på apparatet og sokkelen ved hjelp av en skiftenøkkel. Skru deretter låseskruen mot sokkelen mens du holder benet på sokkelen i stilling ved hjelp av en skiftenøkkel. Installatøren må ha elektrisk og mekanisk utdannelse og god kjennskap til arbeidet som skal utføres.

Låse-mutter

Justerbare ben Justerbare ben

Når du presser ned hjørnene på maskinen ved å trykke diagonalt på topplaten, skal maskinen overhodet ikke bevege seg opp eller ned (Kontroller begge retningene). Dersom maskinen beveger seg när du presser diagonalt på topplaten, må du justere føttene på nytt.

MERK

For å sikre at vaskemaskinen er i water, kan du testkjøre den: legg i ca. 3 kg vasketøy i maskinen. Trykk deretter på PÅ/AV-knappen, RINSE+SPIN og deretter START/PAUSE-knappen. Se etterfølgende avsnitt for ytterligere informasjon om valg av sentrifugering og betjening. Kontroller at vaskemaskinen ikke vugger eller vibrerer overdrevent under sentrifugeringen. Vibrerer eller rister vaskemaskinen, må du justere de justerbare føttene inntil vaskemaskinen står støtt. Testkjør deretter maskinen på nytt.

INSTALLASJON AV T∅RKETROMMELEN

1 Pakk ut sokkelen, monteringsrekvisita og installasjonsinstruksjonene.

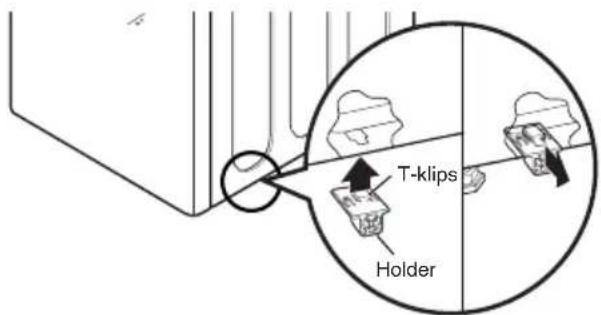

2 Anbring T-klipset for de 4 holderne i tørketrommelens grunnplate, slik som vist. Press opp klipset bak og trekk det utover for å låse det på plass.

T-klips Holder

Ettersom tørketrommelen er tung, kan det være nødvendig med to personer for å løfte den.

MERK

Hvis tørketrommelen allerede er installert, skal den kobles fra som følger:

A. Koble fra en elektrisk tørketrommel:

1) Trekk støpselet ut av veggkontakten.
2) Trekk tørketrommelen ut fra veggen så ventilklemmen kan løsnes. Løsne klemmen og fjern ventilasjonsrøret fra tørketrommelen.

1) Trekk støpselet ut av veggkontakten.
2) Skru av gasstilførselen.
3) Trekk tørketrommelen ut fra veggen så ventilklemmen kan løsnes. Løsne klemmen og fjern ventilasjonsrøret fra tørketrommelen.

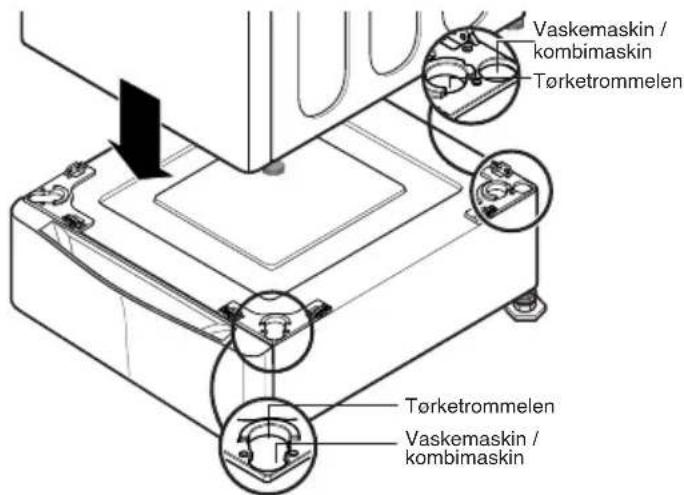

Vaskemaskin / kombimaskin Tørketrommelen Tørketrommelen Vaskemaskin / kombimaskin

4 Påse at hullene i sokkelen flukter overens med hullene i apparatet. Installer deretter de 2 skruene i hvert sitt hjørne for å fastgjøre apparatet til sokkelen på en forsvarlig måte.

MERK

Hvis skruene ikke er korrekt installert, kan det medføre støy og vibrasjoner.

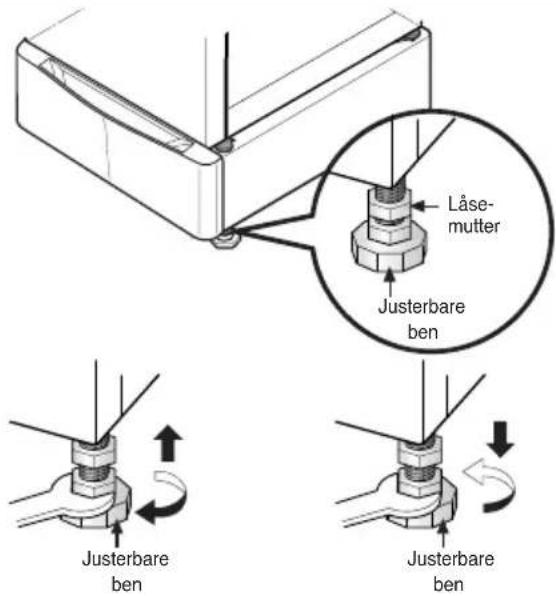

Apparatet må plasseres på et solid gulv og i vater for å fungere riktig. Juster bena på apparatet og sokkelen ved hjelp av en skiftenøkkel. Skru deretter låseskruen mot sokkelen mens du holder benet på sokkelen i stilling ved hjelp av en skiftenøkkel. Installatøren må ha elektrisk og mekanisk utdannelse og god kjennskap til arbeidet som skal utføres.

Låse- mutter Justerbare ben Justerbare ben Justerbare ben

Medfølgende tilbehør

4 Holder

atten 4x20mm

Gitter skruer Skuffe deler
