BEDIENUNGSANLEITUNG LWP277V LG

Installationsanweisungen

Sockel

Für Waschmaschine, Trockner und Kombinationsgerät

LG 27" 11p

Installationsanvisning

Sockel

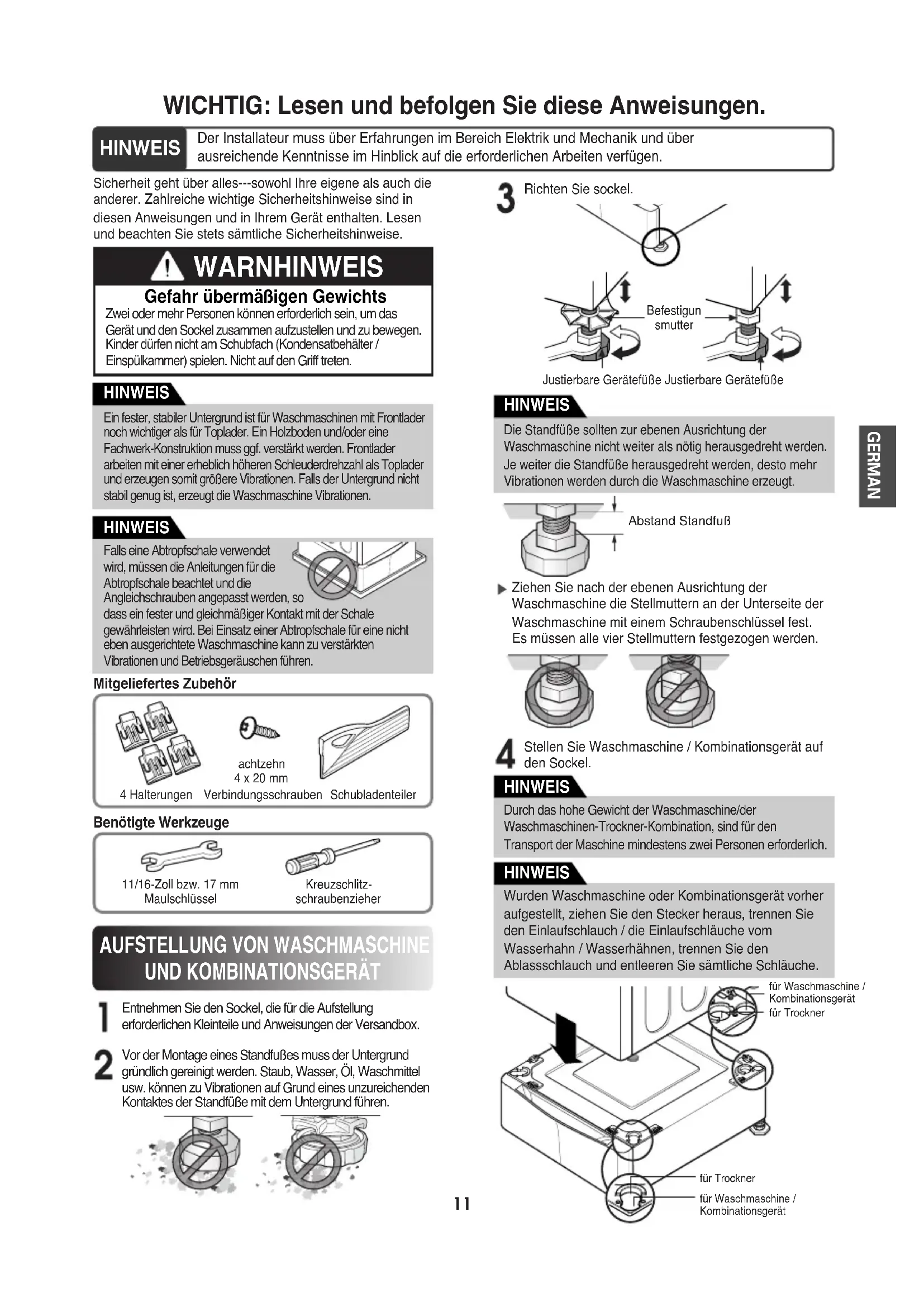

WICHTIG: Lesen und befolgen Sie diese Anweisungen.

HINWEIS

Der Installateur muss über Erfahrungen im Bereich Elektrik und Mechanik und über ausreichende Kenntnisse im Hinblick auf die erforderlichen Arbeiten verfügen.

Sicherheit geht über alles---sowohl Ihre eigene als auch die anderer. Zahlreiche wichtige Sicherheitshinweise sind in diesen Anweisungen und in Ihrem Gerät enthalten. Lesen und beachten Sie stets sämtliche Sicherheitshinweise.

WARNHINWEIS

Gefahr übermäßigen Gewichts

Zwei oder mehr Personen können erforderlich sein, um das Gerät und den Sockel zusammen aufzustellen und zu bewegen. Kinder dürfen nicht am Schubfach (Kondensatbehälter / Einspülkammer) spielen. Nicht auf den Griff treten.

HINWEIS

Ein fester, stabiler Untergrund ist für Waschmaschinen mit Frontlader noch wichtiger als für Toplader. Ein Holzboden und/oder eine Fachwerk-Konstruktion muss ggf. verstärkt werden. Frontlader arbeiten mit einer erheblich höheren Schleuderdrehzahl als Toplader und erzeugen somit größere Vibrationen. Falls der Untergrund nicht stabil genug ist, erzeugt die Waschmaschine Vibrationen.

HINWEIS

Falls eine Abtropfschale verwendet wird, müssen die Anleitungen für die Abtropfschale beachtet und die

Angleichschrauben angepasst werden, so dass ein fester und gleichmäßiger Kontakt mit der Schale gewährleisten wird. Bei Einsatz einer Abtropfschale für eine nicht eben ausgerichtete Waschmaschine kann zu verstärkten Vibrationen und Betriebsgeräuschen führen.

Mitgeliefertes Zubehör

achtzehn 4 x 20 mm

4 Halterungen Verbindungsschrauben Schubladenteiler

Benötigte Werkzeuge

11/16-Zoll bzw. 17 mm Maulschlüssel

Kreuzschlitz- schraubenzieher

AUFSTELLUNG VON WASCHMASCHINE UND KOMBINATIONSGERÄT

1 Entnehmen Sie den Sockel, die für die Aufstellung erforderlichen Kleinteile und Anweisungen der Versandbox.

2 Vor der Montage eines Standfußes muss der Untergrund gründlich gereinigt werden. Staub, Wasser, Öl, Waschmittel usw. können zu Vibrationen auf Grund eines unzureichenden Kontaktes der Standfüße mit dem Untergrund führen.

Justierbare Gerätefüße Justierbare Gerätefüße

HINWEIS

Die Standfüße sollten zur ebenen Ausrichtung der Waschmaschine nicht weiter als nötig herausgedreht werden. Je weiter die Standfüße herausgedreht werden, desto mehr Vibrationen werden durch die Waschmaschine erzeugt.

Abstand Standfuß

Ziehen Sie nach der ebenen Ausrichtung der Waschmaschine die Stellmuttern an der Unterseite der Waschmaschine mit einem Schraubenschlüssel fest. Es müssen alle vier Stellmuttern festgezogen werden.

4 Stellen Sie Waschmaschine / Kombinationsgerät auf den Sockel.

HINWEIS

Durch das hohe Gewicht der Waschmaschine/der Waschmaschinen-Trockner-Kombination, sind für den Transport der Maschine mindestens zwei Personen erforderlich.

HINWEIS

Wurden Waschmaschine oder Kombinationsgerät vorher aufgestellt, ziehen Sie den Stecker heraus, trennen Sie den Einlaufschlauch / die Einlaufschläuche vom Wasserhahn / Wasserhähnen, trennen Sie den Ablassschlauch und entleeren Sie sämtliche Schläuche.

für Waschmaschine / Kombinationsgerät für Trockner für Trockner für Waschmaschine / Kombinationsgerät

für Waschmaschine / Kombinationsgerät für Trockner

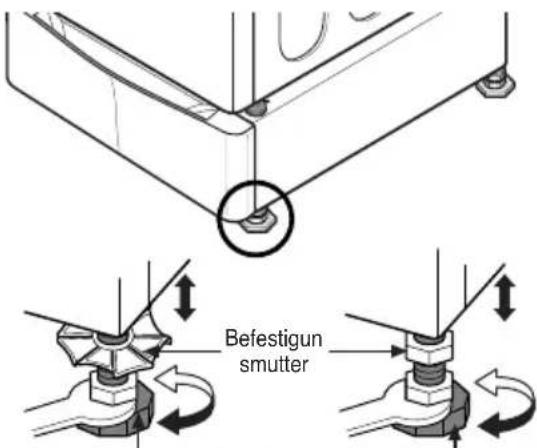

5 Richten Sie Waschmaschine / Kombinationsgerät auf dem Sockel durch Einregulierung der Füße aus.

Befestigun smutter

Justierbare Gerätefüße Justierbare Gerätefüße

6 Stellen Sie sicher, dass die Öffnungen am Standfuß mit den Öffnungen im Gerät abschließen und montieren Sie vier Schrauben an jeder Ecke, um das Gerät ausreichend am Standfuß zu befestigen.

HINWEIS

Falls die Schrauben nicht fest installiert sind, können Lärm und Vibrationen verursacht werden.

Für WASCHMASCHINE: 16 SCHRAUBEN Für TROCKNER: 8 SCHRAUBEN

7 Stellen Sie Waschmaschine / Kombinationsgerät am gewünschten Platrz auf.

HINWEIS

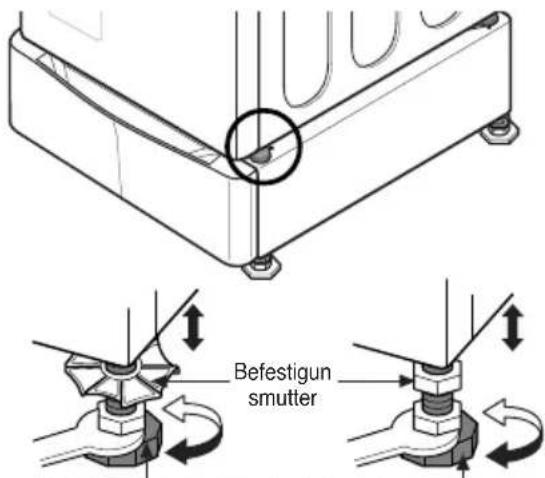

Gerät und Sockel müssen auf einem festen und bündigen Untergrund stehen, der für den Einsatz geeignet ist. Regulieren Sie die Füße des Geräts und Sockels mit Schraubenschlüssel. Danach justieren Sie die Sicherungsmutter in Richtung Sockel, während Sie den Sockelfuß unter Einsatz eines Schraubenschlüssels halten.

Befestigun smutter

Justierbare Gerätefüße Justierbare Gerätefüße

Beim Herunterdrücken der diagonal gegenüberliegenden Ecken der Waschmaschine sollte sich die Maschine nicht nach oben bzw. nach unten neigen können. (Bitte in beide Richtungen prüfen.) Falls die Maschine beim diagonalen Herunterdrücken der oberen Abdeckung wackelt, justieren Sie die Füße erneut.

HINWEIS

Um die ebene Ausrichtung der Waschmaschine nochmals zu überprüfen, starten Sie die Waschmaschine mit einer Testladung: geben Sie etwa drei Kilo Wäsche in die Maschine. Drücken Sie den NETZSCHALTER sowie die Tasten RINSE+SPIN, gefolgt von der Taste START/PAUSE. Weitere Hinweise zur Auswahl der Waschgänge zum Betrieb finden Sie in den folgenden Abschnitten Stellen Sie sicher, dass die Waschmaschine während des Schleudergangs nicht übermäßig wackelt oder vibriert. Sollte die Waschmaschine vibrieren oder wackeln, justieren Sie die Einstellfüße unter der Waschmaschine und wiederholen Sie den Test.

AUFSTELLUNG VON TROCKNER

1 Entnehmen Sie den Sockel, die für die Aufstellung erforderlichen Kleinteile und Anweisungen der Versandbox.

2 Setzen Sie die T-Klemme der vier Halterungen in der Unterseite des Gerätes ein, wie in der Abbildung gezeigt. Drücken Sie das hintere Ende der Klemme nach oben und drücken Sie sie zum Einrasten nach außen.

T-Klemme Halterung

3 Stellen Sie Trockner auf den Sockel.

HINWEIS

Aufgrund des Gewichts von Trockner können zwei oder mehr Personen erforderlich sein.

HINWEIS

Wurde der Trockner vorher aufgestellt, bauen Sie ihn wie folgt wieder ab:

A. Abbau eines Elektrotrockners:

1) Ziehen Sie das Stromversorgungskabel heraus.
2) Ziehen Sie den Trockner so weit von der Wand weg, dass die Lüftungsschraube gelockert werden kann. Lockern Sie diese Schraube und ziehen vorsichtig den Austrittsabzug vom Trockneraustrittsabzug ab.

B. Abbau eines Gastrockners:

1) Ziehen Sie das Stromversorgungskabel heraus.
2) Stellen Sie die Gasversorgung ab.
3) Ziehen Sie den Trockner so weit von der Wand weg, dass die Lüftungsschraube gelockert werden kann. Lockern Sie diese Schraube und ziehen vorsichtig den Austrittsabzug vom Trockneraustrittsagzug ab.

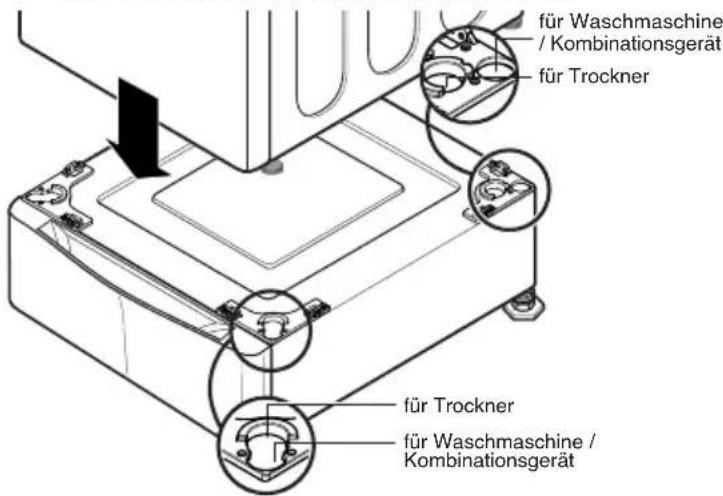

für Waschmaschine / Kombinationsgerät für Trockner für Trockner für Waschmaschine / Kombinationsgerät

4 Stellen Sie sicher, dass die Öffnungen am Standfuß mit den Öffnungen im Gerät abschließen und montieren Sie zwei Schrauben an jeder Ecke, um das Gerät ausreichend am Standfuß zu befestigen.

HINWEIS

Falls die Schrauben nicht fest installiert sind, können Lärm und Vibrationen verursacht werden.

5 Stellen Sie trockner am gewunschten Platrz auf.

HINWEIS

Gerät und Sockel müssen auf einem festen und bündigen Untergrund stehen, der für den Einsatz geeignet ist. Regulieren Sie die Füße des Geräts und Sockels mit Schraubenschlüssel. Danach justieren Sie die Sicherungsmutter in Richtung Sockel, während Sie den Sockelfuß unter Einsatz eines Schraubenschlüssels halten.

Befestigun smutter Justierbare Gerätefüße Justierbare Gerätefüße
