KÄYTTÖOHJE LWP277V LG

Asennusohjeet Jalusta

Pesukoneelle, kuivausrummulle ja pesukone-kuivaajalle

LG 27" 20p

Installationsanvisninger Sokkel

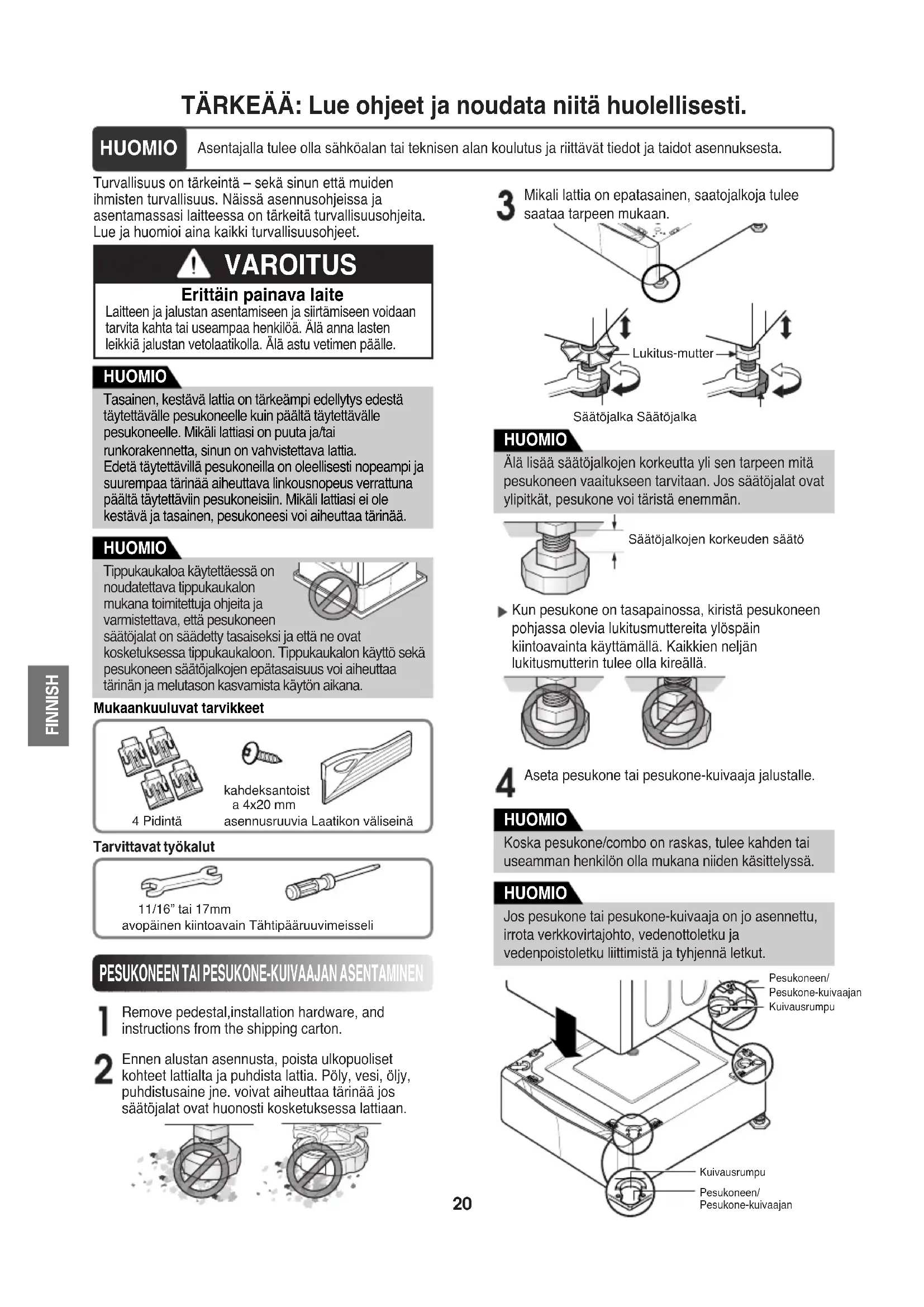

TÄRKEÄÄ: Lue ohjeet ja noudata niitä huolellisesti.

HUOMIO

Asentajalla tulee olla sähköalan tai teknisen alan koulutus ja riittävät tiedot ja taidot asennuksesta.

Turvallisuus on tärkeintä – sekä sinun että muiden ihmisten turvallisuus. Näissä asennusohjeissa ja asentamassasi laitteessa on tärkeitä turvallisuusohjeita. Lue ja huomioi aina kaikki turvallisuusohjeet.

VAROITUS

Erittäin painava laite

Laitteen ja jalustan asentamiseen ja siirtämiseen voidaan tarvita kahta tai useampaa henkilöä. Älä anna lasten leikkiä jalustan vetolaatikolla. Älä astu vetimen päälle.

HUOMIO

Tasainen, kestävä lattia on tärkeämpi edellytys edestä täytettävälle pesukoneelle kuin päältä täytettävälle pesukoneelle. Mikäli lattiasi on puuta ja/tai runkorakennetta, sinun on vahvistettava lattia. Edetä täytettävillä pesukoneilla on oleellisesti nopeampi ja suurempaa tärinää aiheuttava linkousnopeus verrattuna päältä täytettäviin pesukoneisiin. Mikäli lattiasi ei ole kestävä ja tasainen, pesukoneesi voi aiheuttaa tärinää.

HUOMIO

Tippukaukaloa käytettäessä on noudatettava tippukaukalon mukana toimitettuja ohjeita ja varmistettava, että pesukoneen

säätöjalat on säädetty tasaiseksi ja että ne ovat kosketuksessa tippukaukaloon. Tippukaukalon käyttö sekä pesukoneen säätöjalkojen epätasaisuus voi aiheuttaa tärinän ja melutason kasvamista käytön aikana.

Mukaankuuluvat tarvikkeet

4 Pidintä

kahdeksantoist a 4x20 mm

asennusruuvia Laatikon väliseinä

Tarvittavat työkalut

11/16" tai 17mm avopäinen kiintoavain Tähtipääruuvimeisseli

PESUKONEEN TAI PESUKONE-KUIVAAJAN ASENTAMINEN

2 Ennen alustan asennusta, poista ulkopuoliset kohteet lattialta ja puhdista lattia. Pöly, vesi, öljy, puhdistusaine jne. voivat aiheuttaa tärinää jos säätöjalat ovat huonosti kosketuksessa lattiaan.

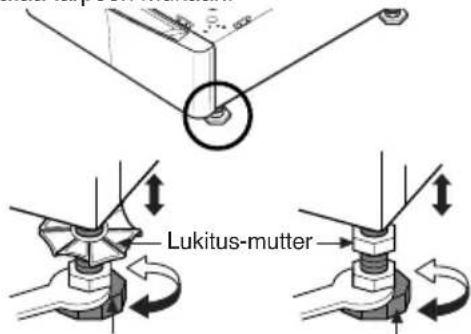

3 Mikali lattia on epatasainen, saatojalkoja tulee saataa tarpeen mukaan.

Lukitus-mutter

Säätöjalka Säätöjalka

HUOMIO

Älä lisää säätöjalkojen korkeutta yli sen tarpeen mitä pesukoneen vaaitukseen tarvitaan. Jos säätöjalat ovat ylipitkät, pesukone voi täristä enemmän.

Säätöjalkojen korkeuden säätö

Kun pesukone on tasapainossa, kiristä pesukoneen pohjassa olevia lukitusmuttereita ylöspäin kiintoavainta käyttämällä. Kaikkien neljän lukitusmutterin tulee olla kireällä.

4 Aseta pesukone tai pesukone-kuivaaja jalustalle.

HUOMIO

Koska pesukone/combo on raskas, tulee kahden tai useamman henkilön olla mukana niiden käsittelyssä.

HUOMIO

Jos pesukone tai pesukone-kuivaaja on jo asennettu, irrota verkkovirtajohto, vedenottoletku ja vedenpoistoletku liittimistä ja tyhjennä letkut.

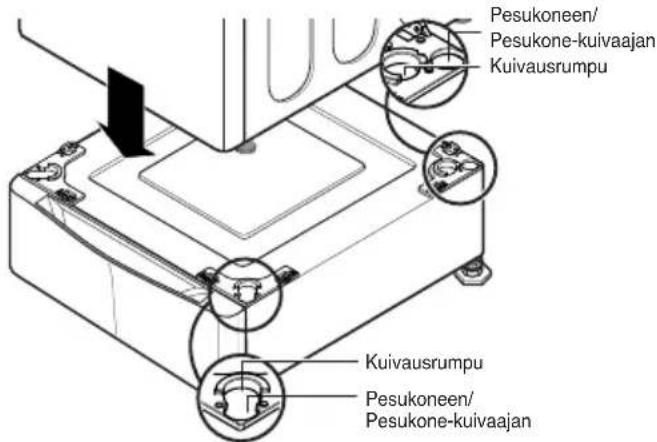

Pesukoneen/ Pesukone-kuivaajan Kuivausrumpu Kuivausrumpu Pesukoneen/ Pesukone-kuivaajan

5 Mikäli lattia on epätasainen, säätöjalkoja tulee säätää tarpeen mukaan.

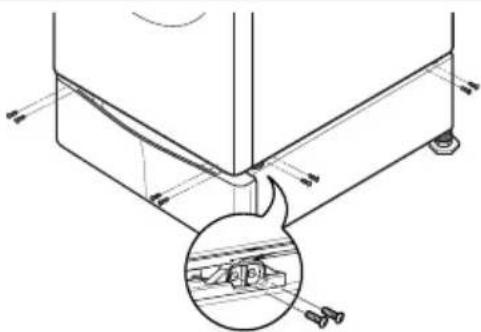

6 Varmista, että alustan reiät on kohdistettuna laitteen reikiin ja asenna tämän jälkeen 4 ruuvia jokaiseen kulmaan (reikään) laitteen kiinnittämiseksi luotettavasti alustaan.

HUOMIO

Mikäli ruuvit asennetaan virheellisesti, tämä voi aiheuttaa melutason ja tärinän kasvamista.

Pesukoneelle: 16 ruuvia

Kuivaimelle: 8 ruuvia

7 Aseta pesukone tai pesukone-kuivaaja haluttuun paikkaan.

HUOMIO

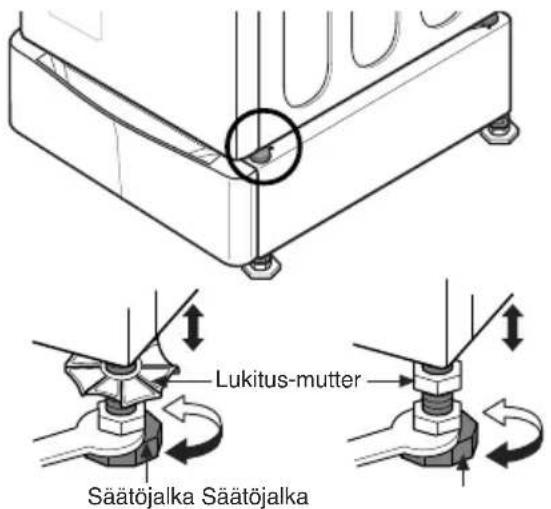

Pesukone tai pesukone-kuivaaja, kuivauusrumpu ja jalusta on sijoitettava vakaalle ja tasaiselle alustalle oikeanlaisen toiminnan takaamiseksi. Säädä jalustakokoonpanon jalkoja ruuviavaimella. Käännä tämän jälkeen vastamutteria jalustaa kohti ja pidä samanaikaisesti kiinni jalustan jalasta ruuviavaimella. Asentajalla tulee olla sähköalan tai teknisen alan koulutus ja riittävät tiedot ja taidot asennuksesta.

Ristikkäinen tarkastus

Painettaessa pesukoneen ylälevyn reunoja ristikkäisesti alaspäin, koneen ei tulisi liikkua ylöspäin eikä alaspäin. (Tarkasta molemmat suunnat.) Jos kone keinuu painettaessa ylälevyn reunoja ristikkäisesti alaspäin, on säätöjalkojen säätö suoritettava uudelleen.

HUOMIO

Varmista, että aluslevy on tasapainossa käyttämällä konetta testikuormituksella: aseta n. 2.7 kg (6 naulaa) pyykkiä koneeseen. Tämän jälkeen paina virtapainiketta POWER, ja painiketta RINSE+SPIN (HUUHTELU+LINKOUS) ja käynnistä kone painamalla painiketta START/PAUSE (KÄYNNISTYS/KESKEYTYS). Katso seuraavan kappaleen tiedot koskien pesujakson valintaa ja käyttöä. Tarkasta, että aluslevy ei keinu tai tärise liiallisesti linkousjakson aikana. Jos aluslevy tärisee tai heiluu, säädä pesukoneen säätöjalkoja niin kauan oikeaan korkeuteen kunnes aluslevy in vakaa ja suorita tämä testi uudelleen.

KUIVAUSRUMPU ASENTAMINEN

1 Pura jalusta, asennustarvikkeet ja asennusohjeet kuljetuslaatikosta.

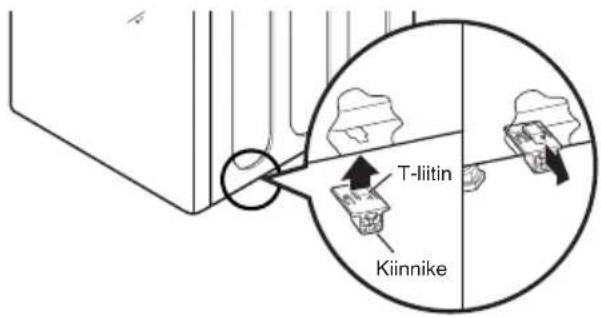

2 Aseta 4 kiinnikkeen T-liitin kuivausrummun alustaan kuvan osoittamalla tavalla. Paina liittimen takaosaa ylöspäin ja vedä ulospäin sen lukitsemiseksi paikalleen.

T-liitin Kiinnike

3 Aseta kuivauusrumpu jalustalle.

HUOMIO

Koska kuivauusrumpu ovat painavia, siirtämiseen voidaan tarvita kaksi tai useampia henkilöitä.

HUOMIO

Jos kuivauusrumpu on jo asennettu, pura asennus seuraavasti:

A. Sähköllä toimiva kuivauusrumpu:

1) Irrota verkkovirtajohto.
2) Vedä kuivauusrumpu irti seinästä, jotta yletyt löysäämään ilmanpoistoputken puristimen. Löysää puristinta ja irrota ilmanpoistoputki varovasti poistoilma-aukosta.

B. Kaasulla toimiva kuivauusrumpu:

1) Irrota verkkovirtajohto.
2) Sulje kaasu.
3) Vedä kuivausrumpu irti seinästä, jotta yletyt löysäämään ilmanpoistoputken puristimen. Löysää puristinta ja irrota ilmanpoistoputki varovasti poistoilma-aukosta.

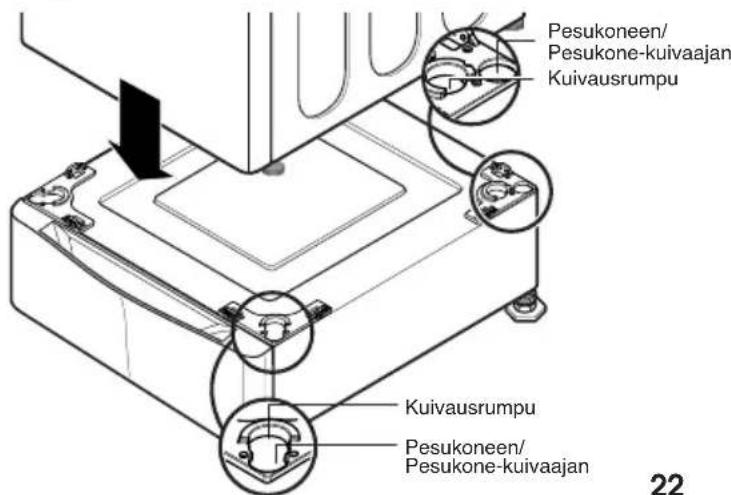

Pesukoneen/ Pesukone-kuivaajan Kuivausrumpu Kuivausrumpu Pesukoneen/ Pesukone-kuivaajan 22

4 Varmista, että alustan reiät on kohdistettuna laitteen reikiin ja asenna tämän jälkeen 2 ruuvia jokaiseen kulmaan (reikään) laitteen kiinnittämiseksi luotettavasti alustaan.

HUOMIO

Mikäli ruuvit asennetaan virheellisesti, tämä voi aiheuttaa melutason ja tärinän kasvamista.

5 Aseta kuivausrumpu haluttuun paikkaan.

HUOMIO

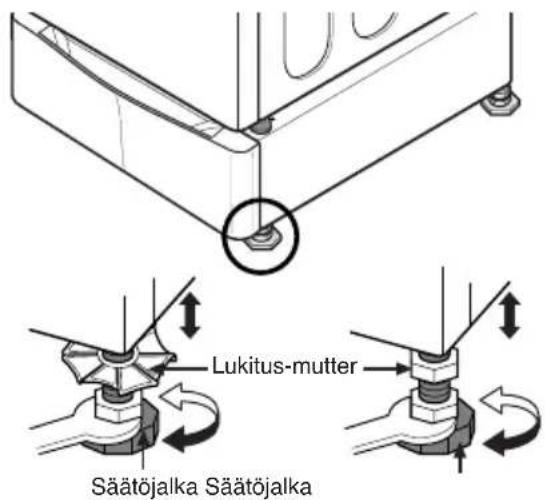

Pesukone tai pesukone-kuivaaja, kuivauusrumpu ja jalusta on sijoitettava vakaalle ja tasaiselle alustalle oikeanlaisen toiminnan takaamiseksi. Säädä jalustakokoonpanon jalkoja ruuviavaimella. Käännä tämän jälkeen vastamutteria jalustaa kohti ja pidä samanaikaisesti kiinni jalustan jalasta ruuviavaimella. Asentajalla tulee olla sähköalan tai teknisen alan koulutus ja riittävät tiedot ja taidot asennuksesta.

Lukitus- mutter Säätöjalka

Säätöjalka Säätöjalka
