사용 설명서 LWP277V LG

본 제품을 설치할 때 반드시 전기 및 기계관련 훈련과 충분한 경험을 가진 설치전문가가 설치하도록 해 주세요.

사람의 안전이 최우선입니다. 안내서와 제품에 많은 안전 사항이 제공되어 있으므로 반드시 모든 안전사항 을 읽고 준수해 주세요.

! 경고

과도한 하중은 위험!!

세탁기(건조기)와 키높이 수납장을 설치하고 옮길 때는 반드시 두 사람 이상이 같이 하세요.

어린 아이들이 서랍 위에서 놀지 않도록 해 주세요. 손잡이를 밥고 올라서지 마세요.

주의

평평하고 견고한 바닥에 설치 해 주세요. 바닥이 나무로 되어 있거나 강도가 약한 경우라면 바닥의 강도보강이 필요합니다. 드럼식 세탁기는 일반 전자동 세탁기보다 탈수속도가 높아서 더 많은 진동이 일어날 수도 있습니다. 설치 바닥이 견고하지 않다면 진동이 더 커질 수도 있습니다.

주의

세탁기나 키높이 수납장 아래에 받침대를 써야 한다면 특별한

주의가 필요합니다. 밤침대 사용으로 세탁기 수평조절이 제대로 되지 않으면 동작 중에 소음, 진동이 증가

부속품

고정장치 4개

4x20mm
나사 18개 분리형 칸막이

필수 도구

11/16" 또는
17mm 렌치

십자 드라이버

설치방법

1 포장상자에서 키높이 수납장, 설치부품 그리고 안내서를 꺼내세요.

2 키높이 수납 장 설치 전, 바닥을 깨끗이 청소해 주세요. 바닥에 먼지, 습기, 기름기, 세제 등이 있으면 진동, 소음의 원인이 됩니다.

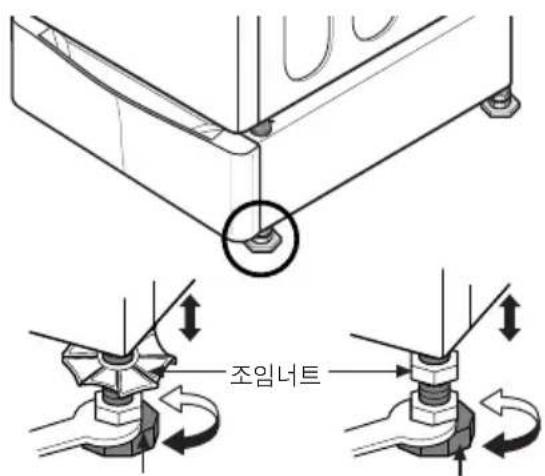

3 키높이 수납장의 수평다리를 조절하여 수평을 맞추세요.

조임너트

수평조절 다리 수평조절 다리

주의

수평조절을 할 때 필요 이상으로 수평조절 다리를 많이 풀지 마세요. 수평조절 다리를 풀면 풀수록 더 많은 진동이 일어나게 됩니다.

수평조절 다리 연장 부분

▶수평다리를 조절한 후, 수평조절 다리는 그대로 둔 채조임 너트를 키높이 수납장 쪽으로 단단히 죄여 주세요.

4 키높이 수납장 위에 세탁기(건조기)를 올리세요.

주의

세탁기가 무거우므로 두 사람 이상이 같이 들어 올려 주세요.

주의

사용중이던 세탁기는 전원을 뽑고 수도꼭지를 잠그고 급수호스와 배수호스를 분리한 후 모든 호스에서 물을 빼주세요.

건조기 놓는 세탁기 놓는

세탁기 놓는 위치 건조기 놓는 위치

5 키높이 수납장의 수평다리를 조절하여 수평을 맞추세요.

조임너트 수평조절 다리 수평조절 다리

6 세탁기와 키높이 수납장을 결합시키기 위해 각 모서리 부에 나사로 조립해 주세요. 각 모서리마다 4개씩 모두 16개의 나사를 조립해야 합니다.

주의

나사가 제대로 조립되지 않으면 진동,소음 발생의

원인이 됩니다.

세탁기:나사16개

건조기:나사8개

7 조립된 제품을 원하는 장소로 옮기세요.

주의

세탁기가 안전하게 작동하기 위해서는 세탁기와

키높이 수납장의 결합체를 평평한 바닥에 설치해야

합니다.수평이 맞지 않을 때는 렌치를 사용하여

키높이 수납장의 수평조절다리를 조절한 후,수평조절

다리는 그대로 둔 채 조임너트를 키높이 수납장

쪽으로 단단히 죄여 주세요.

조임너트

수평조절 다리 수평조절 다리

세탁기가 수평이 맞춰졌다고 생각되어지면, 적당량의 옷감을 넣어 행굴+ 탈수를 동작시키세요. 약 2\~3kg의

옷감을 넣은 뒤 전원을 켜고 햇 Medic, 탈수 버튼을 눌러

세탁기를 동작 시키면 됩니다. 세탁기가 탈수를 시작

하면 진동상태를 지켜보고,만약 진동이 생긴다면

세탁기의 수평조절 다리를 조금씩 조절 해 주면

됩니다.세탁기가 수평조절이 다 되고 나면

수평조절 다리의 조임 너트를 단단히 죄여 주세요.

건조기 설치방법

1 포장상자에서 키높이 수납장, 설치부품 그리고 안내서를 꺼내세요.

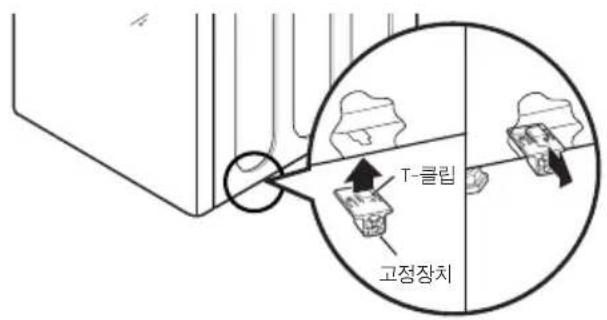

2 아래 그림과 같이 동봉되어 있는 T-클립을 건조기 제품 아래쪽에 끼우세요.

T-클립 고정장치

3 건조기를 키높이 수납장 위에 올려 놓으세요.

주의

세탁기가 무거우므로 두 사람 이상이 같이 들어 올려 주세요.

주의

사용중이던 건조기는 아래와 같이 설치를 해제 해주세요.

A.전기식 건조기

1) 전원코드를 뽑으세요.
2) 덕트 연결 클램프를 제거할 수 있도록 건조기를 벽면에서 앞으로 이동 시킨 뒤, 고정 클램프를 주의해서 풀고, 배기 덕트를 분리하세요.

B.가스식 건조기

1) 전원코드를 뽑으세요.
2) 가스공급을 차단 하세요.
3) 덕트 연결 클램프를 제거할 수 있도록 건조기를 벽면에서 앞으로 이동 시킨 뒤, 고정 클램프를 주의해서 풀고, 배기 덕트를 분리하세요.

세탁 건조 건조기 놓는 위치 세탁기 놓는 위치

4 건조기와 키높이 수납장을 결합시키기 위해 각 모서리부에 나사로 조립해 주세요.각 모서리마다 2개씩 모두 8개의 나사를 조립해야 합니다.

주의

나사가 제대로 조립되지 않으면 진동.소음 발생의 원인이 됩니다.

5 조립된 제품을 원하는 장소로 옮기세요.

주의

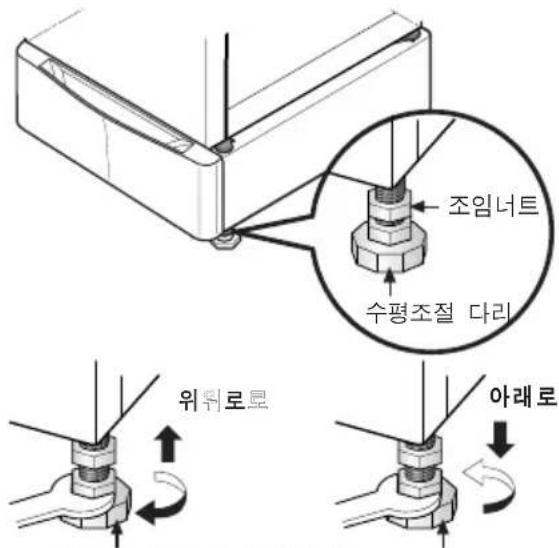

세탁기가 안전하게 작동하기 위해서는 세탁기와 키높이 수납장의 결합체를 평평한 바닥에 설치해야 합니다. 수평이 맞지 않을 때는 렌치를 사용하여 키높이 수납장의 수평조절다리를 조절한 후, 수평조절 다리는 그대로 둔 채 조임너트를 키높이 수납장 쪽으로 단단히 죄여 주세요.

조임너트 수평조절 다리 위류로로 아래로

수평조절 다리 수평조절 다리

MODEL : LWP-277* / WDP4*
