MANUAL DE UTILIZADOR RP505SXF0 TCL

■Leia atentamente as instruções de funcionamento antes de ligar e mantenha-as de forma adequada.

Os produtos podem estar sujeitos a alterações sem aviso prévio.

TCL

The Creative Life

Frigorífico Doméstico de Duas Portas Manual de Instruções

PT

RP505SXF0

TCL Home Appliances (Hefei) Co., Ltd.

Conteúdos

Obrigado por comprar um frigorífico TCL. Queremos aqui expressar o nosso agradecimento. Bem-vindo à utilização do frigorífico TCL. Iremos fazer o nosso melhor para fornecer-lhe um serviço de qualidade.

Instruções de segurança P2

Introdução do produto P5

Manuseio e posicionamento P7

Preparações prévias à utilização P8

Teclas de operação P9

Operação e diagrama da placa de exibição P9

Armazenamento de comidas P15

Produtor de gelo P15

Método de desmontagem e montagem do acessório ---- P16

Cuidado e manutenção P17

Análise de falha P18

Não-falhas P18

Parâmetro técnico P19

Conteúdo da embalagem P19

Directiva relativa à recolha segura P17

Descrição do tipo de clima P17

1. Este aparelho não se destina à utilização por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou falta de experiência e conhecimento, a menos que tenham sido supervisionadas ou instruídas sobre a utilização do aparelho por uma pessoa responsável pela sua segurança. As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.

2. Se o cabo de alimentação estiver danificado, ele deve ser substituído pelo fabricante, o seu agente de serviço ou pessoas similarmente qualificadas, de forma a evitar perigo.

3. Este aparelho pode ser utilizado por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento se tiverem sido supervisionadas ou instruídas sobre a utilização do aparelho de forma segura e que entendam os riscos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e manutenção do utilizador não deve ser realizada por crianças sem supervisão.

4. AVISO: Mantenha as aberturas de ventilação, no compartimento do aparelho ou na estrutura interna, livres de obstrução.

5. AVISO: Não utilize dispositivos mecânicos ou outros meios para acelerar o processo de descongelamento, além dos recomendados pelo fabricante.

6. AVISO: Não danifique o circuito refrigerante.

7. AVISO: Não utilize aparelhos elétricos dentro dos compartimentos de armazenamento de alimentos do aparelho, a menos que sejam do tipo recomendado pelo fabricante.

8. Não armazene neste aparelho substâncias explosivas, como latas de aerossóis com um propulsor inflamável.

9. Este aparelho foi projetado para ser utilizado em aplicações domésticas e similares, tais como

– Áreas de cozinha de colaboradores de lojas, escritórios e outros ambientes de trabalho;

– Casas rurais e por clientes em hotéis, motéis e outros ambientes de tipo residencial;

– Ambientes do tipo bed and breakfast;

- Catering e aplicações similares não comerciais.

Instruções de segurança

1. Aviso

Aviso: Não é permitida qualquer barreira em redor do aparelho ou na estrutura incorporada, de forma a garantir uma ventilação livre.

Aviso: É proibido acelerar o processo de descongelamento com qualquer equipamento mecânico ou através de outro método, exceto pelo método recomendado pelo fabricante.

Aviso: Nunca danifique o circuito de refrigeração.

Aviso: Nunca utilize qualquer aparelho elétrico na câmara de alimentos do aparelho, exceto o tipo recomendado pelo fabricante.

Aviso: Nunca coloque a bebida líquida ou os alimentos contidos num recipiente de vidro, na câmara de congelamento, por risco de rachaduras.

Aviso: Se desligado, o frigorífico deverá ser ligado 5 minutos depois, por risco de dano no compressor.

Aviso: Se qualquer parte viva, ruído anormal, cheiro, fumo ou outra anormalidade for encontrada durante a utilização, é necessário desligar o aparelho imediatamente e entrar em contacto com o departamento de serviço pós-venda da empresa em tempo útil.

Aviso: nunca coloque os seus dedos ou mãos sob o frigorífico,

especialmente na parte traseira do frigorífico; caso contrário, poderá sofrer ferimentos pela ponta afiada.

Aviso: As crianças não devem brincar com o frigorífico ou subir ao mesmo.

A operação do mesmo por parte de crianças deve ser supervisionada pelos pais por risco de perigo.

Aviso: Nunca coloque a mão entre as portas para abrir ou fechar a porta por risco de entalamento dos seus dedos. A maçaneta deve ser utilizada para abrir ou fechar a porta.

Aviso: Nos tipos de clima classificados como SN, N e ST, a gama operacional de ambiente do aparelho é de 10°C\~38°C; nos tipos de clima SN, N, ST e T, a gama operacional de ambiente do aparelho é de 10°C\~43°C. Se o aparelho operar fora do tipo de clima classificado (faixa de temperatura ambiente), ele poderá não manter a temperatura interna satisfatória.

Aviso: risco de fogo / materiais inflamáveis

Aviso: Ao posicionar o aparelho, certifique-se de que o cabo de alimentação não se encontra preso ou danificado.

Aviso: Não coloque várias tomadas portáteis ou fontes de alimentação portáteis perto do aparelho.

É permitido o carregamento e descarregamento de aparelhos de refrigeração por parte de crianças de 3 a 8 anos

Abrir a porta por longos períodos pode causar um aumento significativo da temperatura nos compartimentos do aparelho.

Limpe regularmente superfícies que possam entrar em contacto com alimentos e sistemas de drenagem acessíveis.

Limpe os tanques de água se não tiverem sido utilizados por mais de 48 h; lave o sistema de água ligado a uma fonte de água se a água não tiver sido extraída por mais de 5 dias.

Armazene a carne crua e o peixe em recipientes adequados no frigorífico, para que não entrem em contacto ou pingue sobre outros alimentos.

Os compartimentos de alimentos congelados de duas estrelas são adequados para armazenar alimentos pré-congelados, armazenar ou fazer gelado e fazer cubos de gelo.

Os compartimentos de uma, duas e três estrelas não são adequados para o congelamento de alimentos frescos.

Se o aparelho de refrigeração for deixado vazio por longos períodos, desligue, descongele, limpe, seque e deixe a porta aberta para evitar o desenvolvimento de mofo no aparelho.

2. Precauções

Precauções: A fonte de alimentação deste produto deve ser uniforme com a fonte de alimentação mencionada na placa de identificação, devendo ser utilizada a tomada padrão independente de 3 orifícios (acima de 10A, e aterrada de forma fiável). Uma tomada não deve ser partilhada por mais do que um aparelho; caso contrário, poderá ser originado um incêndio causado por sobreaquecimento.

Precauções: Nunca puxe o cabo de energia com a mão. É necessário segurar e desligar o cabo de energia da tomada para desligar a fonte de alimentação. O cabo de alimentação ou conector não deve ser tocado com as mãos molhadas por risco de de choque elétrico.

Precauções: O fio de energia não deve ser espremido pelo refrigerador ou qualquer carga pesada, não devendo ser dobrado de forma extrema. O dano ou descascamento do fio elétrico pode resultar em incêndio ou choque elétrico. Se o fio elétrico estiver danificado ou cortado, entre em contato imediatamente com o departamento de serviço pós-venda.

Precauções: Nenhum material inflamável ou explosivo, ácido corrosivo ou alcalino é permitido no frigorífico.

Instruções de segurança

Precauções: O frigorífico não deve ser utilizado à chuva ou sob exposição solar.

Precauções: É proibido colocar o recipiente com líquido no frigorífico, pois a quebra ou rotação do recipiente pode afetar o isolamento elétrico do frigorífico, resultando em choque elétrico ou incêndio.

Precauções: O frigorífico não deve ser desmontado ou modificado sem permissão. A reparação do frigorífico deve ser realizada pelo especialista.

Precauções: Em caso de fuga de qualquer gás inflamável, como gás de carvão, é necessário fechar primeiro a válvula de vazamento e posteriormente abrir a janela para ventilação, sendo proibido desligar imediatamente o conector do frigorífico por risco de incêndio ou explosão devido a faísca elétrica.

Precauções: Aparelhos frigoríficos - em particular um frigorífico-congelador Tipo I - podem não funcionar de forma consistente (possibilidade de descongelamento do conteúdo ou de a temperatura ficar demasiado quente no compartimento dos congelados) quando instalados durante um longo período de tempo abaixo da gama de temperaturas para a qual o aparelho frigorífico foi concebido;

Precauções: O facto de as bebidas efervescentes não deverem ser armazenadas em compartimentos ou armários de congelação de alimentos ou em compartimentos ou armários de baixa temperatura, e de alguns produtos como os gelados de água não deverem ser consumidos demasiado frios.

Precauções: A necessidade de não exceder o(s) tempo(s) de armazenamento recomendado(s) pelos fabricantes de alimentos para qualquer tipo de alimento.

Precauções: Os cuidados necessários para evitar um aumento indevido da temperatura dos alimentos congelados durante a descongelamento do aparelho frigorífico, tais como embrulhar os alimentos congelados em várias camadas de jornal.

Precauções: O facto de um aumento da temperatura dos alimentos congelados durante o descongelamento manual, manutenção ou limpeza pode encurtar o tempo de armazenamento.

Precauções: Os cuidados necessários em relação à comida congelada armazenada no caso de período de não funcionamento prolongado do aparelho de refrigeração (interrupção da alimentação ou falha no sistema de refrigeração).

Precauções: A acção a ser tomada quando a aparelho de refrigeração é desligado e retirado de serviço durante um período de tempo curto ou longo (por ex. esvaziar, limpar e secar, e a(s) porta(s) ou tampa(s) entreaberta(s)).

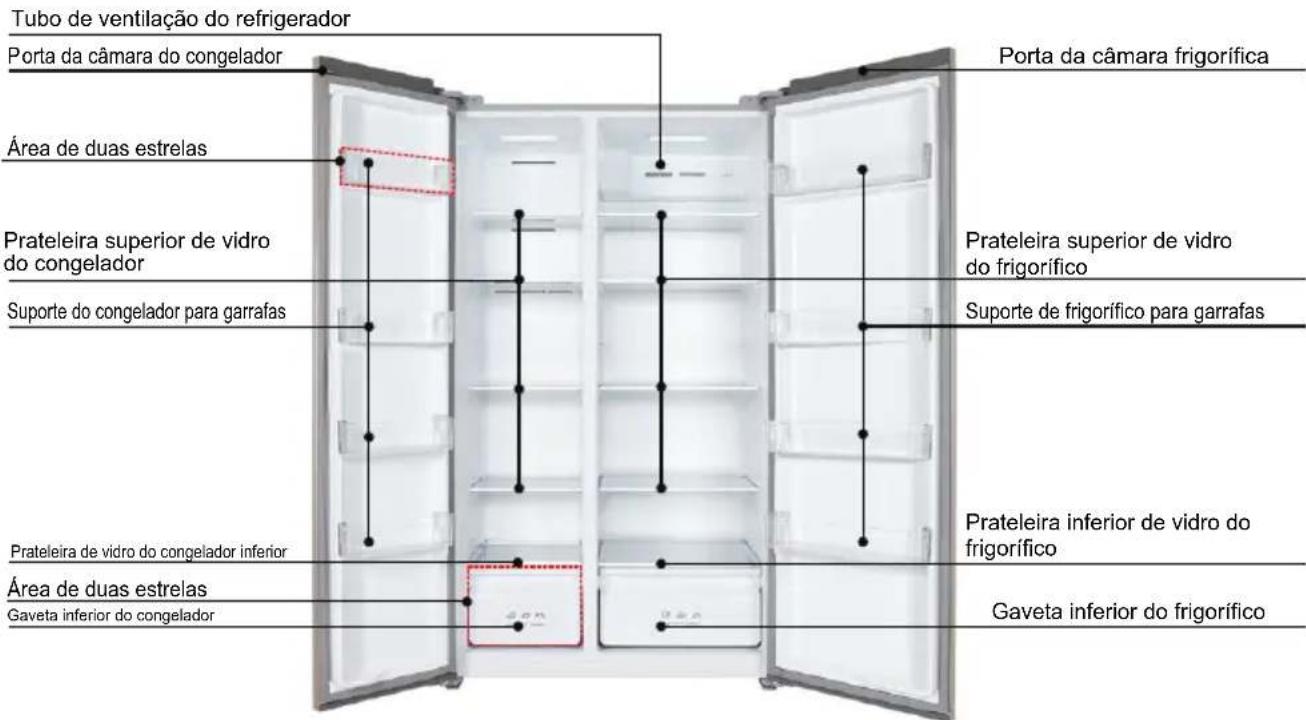

Tubo de ventilação do refrigerador Porta da câmara do congelador Área de duas estrelas Prateleira superior de vidro do congelador Suporte do congelador para garrafas Prateleira inferior de vidro do frigorífico Gaveta inferior do frigorífico Porta da câmara frigorífica Prateleira superior de vidro do frigorífico Suporte de frigorífico para garrafas Prateleira inferior de vidro do frigorífico Área de duas estrelas Gaveta inferior do congelador

As imagens são unicamente para referência. Consulte o objecto

Características

-- Controlo de temperatura inteligente por computador, refrigeração por ventilador e sem gelo

É adoptado controlo de temperatura por computador, operação visual, inteligente e conveniente; equipado com sistema de refrigeração por ventilador e sem gelo, seguro e eficiente;

-- Refrigerante ecológico

São utilizados materiais sem CFC, material ecológico R600a, e 80% dos materiais principais podem ser reciclados;

-- Gera ar ao balançar para a esquerda e direita e com refrigeração uniforme;

-- Corpo ultra fino de -630mm, fácil de colocar e retirar;

Alerta morno:

O seu produto pode não ser completamente igual ao apresentado nas instruções caso seja um produto melhorado. Mas o desempenho e método de aplicação não são alterados. Não se preocupe com a utilização.

Manuseio e posicionamento

Deve haver algum espaço em redor do frigorífico, conforme mostrado na figura.

Durante o manuseio, o lado da porta do frigorífico não deve entrar em contacto com as ferramentas de manuseio

<45°

O frigorífico deve ser colocado num ambiente seco, com boa ventilação, longe da luz solar direta e de fontes de calor.

O frigorífico deve ser colocado na superfície plana e firme. Se o chão não for plano, ajuste a perna de ajuste de forma a mantê-lo nivelado.

Nunca coloque o frigorífico num ambiente muito frio que possa congelar.

A remoção da base de espuma é benéfica para a dissipação de calor do fundo e pode evitar incêndio.

-- São necessárias pelo menos duas pessoas no manuseio do frigorífico –uma levanta a parte superior da parte traseira, a outra segura pela parte inferior (se uma parte estiver presa, é bastante perigoso e pode causar acidentes).

-- Ao mover o frigorífico, a corrediça inferior pode danificar e arranhar o chão. Se precisar de mover o frigorífico por uma grande distância, os acessórios internos devem ser fixados com fita adesiva. Caso contrário, os acessórios podem ficar danificados devido a colisões.

-- Por favor, coloque o frigorífico numa posição com pouca vibração ou pouca exposição à vibração. Para utilizadores numa área com sismos frequentes, prenda o frigorífico à parede ou poste. De outra forma, a queda do frigorífico originará um acidente.

-- Deve ser deixada uma folga suficiente. Se o espaço livre for muito pequeno ou forem colocados bens no topo ou perto das laterais, ou colados nas mesmas, a dissipação de calor do frigorífico será afetada, causando assim um desperdício desnecessário de energia elétrica, bem como a queimadura da parede e de outros bens; o contacto entre a parte traseira e a parede causará vibração e ruído;

– Ajuste a parte frontal e a perna de ajuste do frigorífico de forma a nivelá-lo. Um desnível do frigorífico causará vibração e ruído.

Manuseio e posicionamento

Este refrigerador não pode ser usado como um eletrodoméstico embutido. A dimensão do produto e o espaço necessário para a utilização do produto são mostrados nas figuras seguintes:

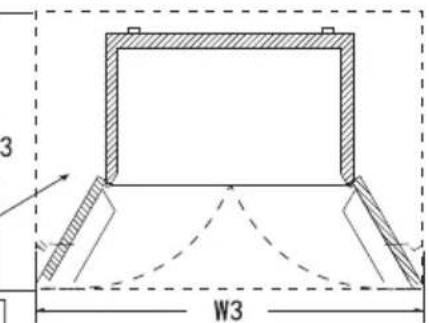

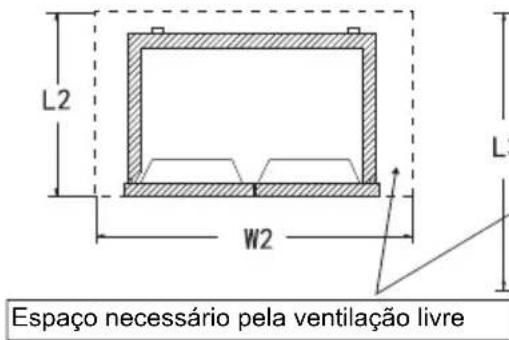

Dimensão de contorno do produto

Espaço necessário pela utilização do produto

Espaço total necessário pela utilização do produto

L1 W1

L2 W2 Espaço necessário pela ventilação livre L3

3 W3

Unidade: mm

Dimensão de contorno do produto		Espaço necessário pela utilização do produto		Espaço total necessário pela utilização do produto
L1	W1	L2	W2	L3	W3
630	920	>L1+100	>W1+200	>L1+380	>W1+600

Preparações prévias à utilização

1. Remova todos os conjuntos de embalagem, como a fita de fixação de caixa, etc., especialmente a base de espuma.
2. Utilize um pano húmido e quente para limpar o interior e o exterior do frigorífico (é possível adicionar detergente neutro em água morna).

3. Depois de nivelar e limpar o frigorífico, deixe-o em repouso por cerca de 2 horas antes de ligar o cabo de energia para ligar, e resfrie o congelador por 2 a 3 horas antes de armazenar os alimentos.

4. Remova a fita de fixação 2. Ligue à


Limpe com um pano quente e molhado

No verão são necessárias 24 horas para congelar completamente os alimentos. Verifique a condição de refrigeração no Segundo dia.

fonte de alimentação

1. Armazene alimentos após 2-3 horas de ligação à fonte de alimentação


Não abra as portas frequentemente, de forma a pouper elétricidade.

O desodorizante de plástico desaparecerá automaticamente após congelar por algum tempo.

O aparelho deve ser colocado na área mais fresca da sala, longe de aparelhos produtores de calor ou dutos de aquecimento e fora da luz solar direta.

Deixe os alimentos quentes esfriarem à temperatura ambiente antes de colocá-los no aparelho. Sobrecarregar o aparelho força o compressor a funcionar por mais tempo. Os alimentos que congelam muito lentamente podem perder a qualidade ou estragar.

Certifique-se de embrulhar os alimentos adequadamente e secar os recipientes antes de colocá-los no aparelho. Isso reduz o acúmulo de gelo dentro do aparelho.

O compartimento de armazenamento do aparelho não deve ser forrado com papel alumínio, papel encerado ou toalha de papel. Os forros interferem na circulação do ar frio, tornando o aparelho menos eficiente.

Organize e etiquete os alimentos para reduzir a abertura de portas e buscas extensas. Remova quantos itens forem necessários de uma vez e feche a porta o mais rápido possível.

Consulte a imagem de introdução do produto na página 5 para a colocação de acessórios.

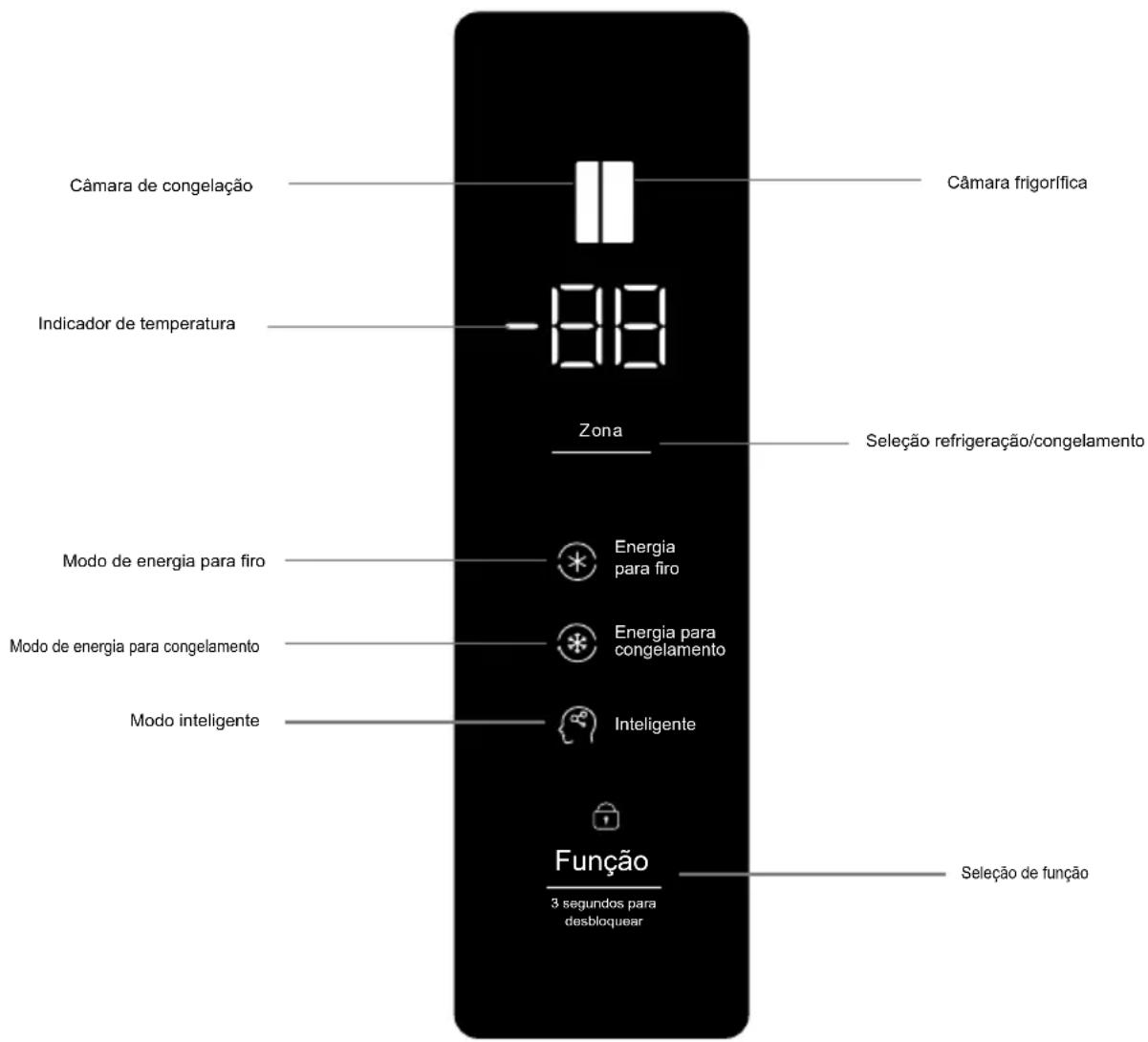

Operação e diagrama da placa de exibição

Câmara de congelação Indicador de temperatura Zona Câmara frigorífica Seleção refrigeração/congelamento Modo de energia para firo Modo de energia para congelamento Modo inteligente Energia para firo Energia para congelamento Inteligente Função 3 segundos para desbloquear Seleção de função

A descrição acima é a placa de controlo do computador do produto

Teclas de operação

Primeira vez ligado

A primeira vez que o aparelho for ligado à eletricidade, o compartimento de refrigeração funciona a 5°C e o de congelação a -18°C

A função de ajustar a temperatura manualmente

Ajuste de temperatura na câmara frigorífica (2°C\~8°C)

No estado de desbloqueio, prima durante 3 segundos a tecla " " até o icone mudar para o compartimento frigorífico. Pressione a tecla " " de forma a ajustar a temperatura no compartimento

frigorífico. Posteriormente a temperatura decresce 1°C sempre que pressionar a tecla "". A

mudança das bancas do compartimento frigorífico recicla em torno de "08" - "07" - "06" - "05" - "04" - "03" - "02" - "OF" - "08". Parar o funcionamento do botão e esperar 5 segundos depois de seleccionada a temperatura adequada e, em seguida, definir a mudança de temperatura para confirmação.

Ajuste de temperatura do compartimento do congelador (-22°C\~-15°C)

No estado de desbloqueio, prima durante 3 segundos a tecla "Zone" até o ícone mudar para o compartimento do congelador. Pressione a tecla "Zone" de forma a ajustar a temperatura no compartimento do congelador. Posteriormente a temperatura decresce 1°C sempre que pressionar a tecla " Zora ". O deslocamento das bancas do compartimento congelador recicla em torno de "-15" - "-16" - "-17" - "-18" - "-19" - "-20" - "-21" - "-22" - "-15". Parar o funcionamento do botão e esperar 5 segundos depois de seleccionada a temperatura adequada e, em seguida, definir a mudança de temperatura para confirmação.

Função de refrigeração rápida

No estado de desbloqueio, pressione repetidamente a tecla "Function" até o ícone "Power Coal" piscar. Interrompa a operação da tecla e aguarde 5 segundos de forma a entrar na função de refrigeração rápida do compartimento frigorífico. Saia manualmente da função de refrigeração rápida através da mesma operação. Saia automaticamente da função de refrigeração rápida após duas horas. Quando a função " Power Cool " se encontrar ligada, ajuste a temperatura para 2°C para o compartimento frigorífico até a função ser desligada. (Em estado de refrigeração rápida, ajuste a temperatura definida do compartimento frigorífico de forma a sair automaticamente da função de refrigeração rápida. Abrir a porta do frigorífico durante três minutos provoca a saída da função de refrigeração rápida em o estado de refrigeração rápida).

Função de congelamento rápido

No estado de desbloqueio, pressione repetidamente a tecla "Function" até o ícone "Power Freeze" piscar. Interrompa a operação das teclas e aguarde 5 segundos para entrar na função de congelamento rápido do compartimento do congelador. Saída manual da função de congelamento rápido através da mesma operação. Saída automática da função de congelamento rápido após quatro horas em estado de congelamento elevado.

Quando a função "Power Freeze" estiver ligada, ajuste a temperatura para -24°C no compartimento do congelador, até que a função desapareça. (Em estado de congelamento rápido, ajuste a temperatura definida do compartimento de congelação para sair automaticamente da função de congelamento rápido. Abrir a porta do congelador durante três minutos provoca a saída da função de congelamento rápido em estado de congelamento rápido).

Teclas de operação

Função inteligente

No estado de desbloqueio, pressione repetidamente a tecla "Funcion" até o ícone "Smart" piscar. Interrompa a operação da tecla e aguarde 5 segundos de forma a entrar na função inteligente. Saia manualmente da função inteligente através da mesma operação. Quando a função "Smart" estiver ligada, o frigorífico irá monitorizar automaticamente o estado de todos os compartimentos e funcionar de forma eficiente. No estado inteligente, o frigorífico pode introduzir automaticamente a função de refrigeração rápida ou de congelamento rápida de acordo com a temperatura nos compartimentos do frigorífico e do congelador. A definição de outras funções em estado inteligente pode originar a saída automática da função inteligente).

Função de bloqueio para crianças

Em estado de desbloqueio, introduza a função "":

Automaticamente ligado: a função de bloqueio de crianças é automaticamente ligada após nenhuma operação de tecla durante 30 segundos, o ícone " " encontra-se aceso, e o teclado bloqueado;

Sair do bloqueio para crianças: quando o ícone " " estiver aceso, prima durante 3 segundos a tecla " Function " para desbloquear.

Função de encerramento de refrigeração

No estado de desbloqueio, prima durante 3 segundos a tecla " Zone " até o ícone da temperatura mudar para o compartimento frigorífico, prima a tecla " Zone " de forma a ajustar a temperatura do compartimento frigorífico. Interrompa a operação da tecla e aguarde 5 segundos quando a mudança do compartimento frigorífico se encontrar em "OF" de forma a entrar na função de fecho do compartimento frigorífico. A função de encerramento de refrigeração termina quando a mudança do compartimento frigorífico não se encontra em "OF". (A definição de outras funções no estado de encerramento de refrigeração pode originar a saída automática da função de encerramento de refrigeração. Atenção: retire os alimentos do compartimento do frigorífico antes que a função de encerramento de refrigeração se encontre ligada.) O compartimento de refrigeração encerra quando a "Função de encerramento de refrigeração" se encontra ligada.

Memória de desligamento

Quando a energia é cortada, o estado instantâneo de blackout será bloqueado e retomará a operação após a ligação.

Alarme de porta

Quando a porta do frigorífico ou do congelador não se encontrarem corretamente fechadas ou abertas durante mais de 1 minuto, a sirene de campainha emitirá som. Pressione qualquer tecla para interromper o som de alarme e a sirene soará "bip, bip, bip" novamente após 1 minuto; feche a porta do frigorífico ou do congelador de forma a interromper o alarme.

Lembrete de temperatura do compartimento de congelamento

Quando a temperatura do compartimento frigorífico for superior a -12^ C, a área de temperatura correspondente é iluminada, a área digital pisca. Pressione qualquer tecla de forma a exibir a temperatura do compartimento de congelamento quando a energia se encontrar ligada, pressione novamente ou aguarde 10 segundos para restaurar o estado normal de exibição.

Função de proteção de ecrã

O frigorífico entrará na função de proteção de ecrã sem qualquer operação de teclas durante 30 segundos, e o quadro de teclas será bloqueado automaticamente. No modo de proteção de ecrã, prima qualquer tecla de forma a sair da função de proteção de ecrã.

Teclas de operação

Armazenamento de comidas

Câmara frigorífica (2°C\~8°C)

-- A câmara de refrigeração é utilizada principalmente para armazenar alimentos de curto prazo, como leite, ovos e bebidas engarrafadas.
-- Legumes, melões e frutas devem ser colocados na caixa de frutas e legumes, de forma a evitar a perda de água.
-- Os alimentos cozidos devem ser colocados no frigorífico após serem embalados com os sacos de conservantes, de forma a evitar que a parte traseira gele e que o consumo de energia aumente.

Câmara de congelação (-22°C\~-15°C)

-- A câmara de congelamento é utilizada para os alimentos serem armazenados a longo-prazo.
-- Peixe e carne a congelar devem ser cortados em pequenos pedaços, embalados separadamente em sacos de conservação e posteriormente colocados na gaveta do congelador.
-- O recipiente de vidro ou o recipiente selado contendo líquido não deve ser armazenado na câmara de congelamento, de forma a evitar o risco de explosão devido ao congelamento.
-- Os alimentos frescos não devem ser armazenados juntamente com os alimentos congelados.
-- Não coloque os alimentos perto da parede interior do congelador de forma a evitar que os alimentos e a parede sejam juntamente congelados.

★★ Dicas práticas:

Os alimentos armazenados, caso existam, não devem bloquear a saída da conduta de ar e a porta de retorno por receio de afetar o seu efeito de refrigeração.

Antes de serem armazenados no frigorífico, a água sobreaquecida e os alimentos devem ser arrefecidos até à temperatura ambiente.

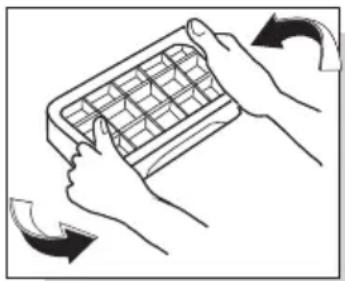

Produtor de gelo (Se o aparelho o tiver)

Encha 4/5 da caixa de fazer gelo com água e coloque-a na câmara de congelamento. Depois de a água na caixa se transformar em gelo, torça a caixa levemente, de forma a separar o gelo da caixa. Contudo, não dobre a Caixa. Ao separar o gelo, envolva a caixa com uma caixa seca, de forma a evitar queimaduras de dedo.

Método de desmontagem e montagem do acessório

-- Prateleira de vidro na câmara frigorífica: a altura da prateleira é ajustável, o que facilita o armazenamento de artigos com diferentes volumes. Puxe a prateleira para fora e para cima, de forma ligeira, para removê-la.

-- Caixa de legumes e verduras: para armazenar legumes e frutas. Pode ser removida puxando para fora.

-- Gaveta na câmara de congelação: para armazenar alimentos a conservar a longo prazo, tais como carne e peixe. Pode ser removida puxando para fora e levantando para cima.

Dicas úteis: Recomenda-se colocar um pedaço grande de carne apenas após este ser cortado em pequenos pedaços, de forma a evitar cortes difíceis após este ter sido congelado. Os alimentos de congelamento rápido devem ser distribuídos uniformemente e armazenados juntos após serem congelados.

-- Base de garrafas na porta frigorífica: armazenamento de ovos, várias bebidas engarrafadas e outros produtos diversos. Pode ser retirada levantando-a ligeiramente.

Nota: Não puxe a base de garrafas da porta do frigorífico, à força, durante a desmontagem, de forma a evitar danos no frigorífico.

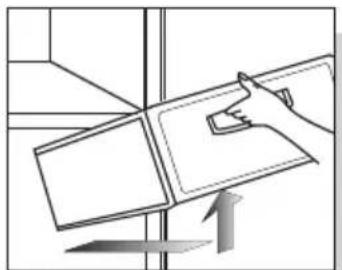

Retire puxando para cima e para fora de forma ligeira

Retire puxando para fora e para cima de forma ligeira

Mudando a Luz

Qualquer substituição ou manutenção das lâmpadas LED deve ser feita pelo fabricante ou seu agente de serviço ou técnico relacionado.

Cuidado e manutenção

Sugere-se a manutenção do frigorífico uma vez por mês;

-- Desligue a tomada de forma a evitar choques elétricos;
-- Utilize um pano húmido ou detergente neutro (essência de limpeza) de forma a limpar a contaminação por óleo e outras sujidades. Depois remova completamente o detergente.
-- Não utilize detergente alcalino, sabão em pó, gasolina e álcool, talco, etc.; caso contrário, as camadas ou plásticos podem ser danificados;
-- Limpe regularmente o corpo do frigorífico e limpe o pó da base de forma a manter o frigorífico limpo.

Inspeções após manutenção:

1. Se existem danos na linha de energia e no cabo; 2. Se existem poeiras no cabo de energia; 3. Se existe calor anormal no cabo; 4. Se a tomada está solta; 5. Se o cabo se encontra totalmente inserido.

Nota:

Se a linha de energia e a ficha estiverem danificados e houver poeira, podem ocorrer choque elétrico ou incêndio;

Após desligar a ficha, são necessários 5 minutos antes de voltar a ligá-la;

Não coloque as suas mãos por baixo do frigorífico para que evite magoar-se.

Remova o cabo de energia do frigorífico antes de limpá-lo

Por favor, utilize detergente

Análise de falha

Os seguintes itens devem ser inspecionados antes que ocorram falhas que requeiram manutenção:

Falhas: O frigorífico não funciona. O efeito de refrigeração é fraco

Causas: 1. Verifique a ligação da fonte de alimentação. 2. Verifique se o frigorífico se encontra exposto a luz solar direta ou a alguma fonte de calor por perto. 3. Verifique se existe espaço de dissipação de calor à volta do frigorífico. Soluções: 1. Ligue a fonte de alimentação. 2. Desloque o frigorífico para um sítio sem exposição direta solar e sem fontes de calor. 3. Deixe espaço suficiente entre o frigorífico e a parede.

Falhas: Alimentos na câmara frigorífica encontram-se congeladas.

Causas: 1. Verifique se a configuração de temperatura se encontra demasiado baixa. 2. Verifique se se encontram alimentos com muita água demasiado perto da parede traseira. Soluções: 1. Aumenta adequadamente a temperatura. 2. Desloque os alimentos com muita água para o lado da porta da prateleira de vidro

Falhas: Existe um som anormal no frigorífico

Causas: 1. Verifique se o botão do frigorífico se encontra estável. 2. Verifique se o frigorífico se encontra demasiado perto da parede. 3. Verifique se o frigorífico toca em outros objetos. Soluções: 1. Ajuste a perna de ajuste inferior de forma a estabilizar o frigorífico. 2. Deixe espaço suficiente à volta do frigorífico. 3. Remova os obstáculos.

Falhas: Existe um odor anormal no frigorífico

Causas: 1. Verifique se os alimentos se encontram embalados para armazenamento. 2. Verifique se o frigorífico se encontra limpo. 3. Verifique se os alimentos se encontram armazenados há demasiado tempo. Soluções: 1. Alimentos selados para armazenamento. 2. Limpe regularmente o frigorífico. 3. Não armazene alimentos durante demasiado tempo.

Não-falhas

Fenómeno: Febre ou calor em dois lados e espaçamento da superfície da peça entre a câmara frigorífica e a câmara de congelamento.

Causa: Os tubos do frigorífico (condensador, tubos anti-embaciamento) encontram-se em dois lados e na parte frontal do frigorífico para dissipação de calor e de forma a evitar a condensação.

Fenómeno: A porta está muito fechada e não é fácil de abrir

Causa: A reabertura da porta imediatamente após o seu fecho é difícil porque o ar quente entra no frigorífico e contrai-se para produzir diferença de pressão. É fácil abrir a porta após uns momentos.

Fenómeno: Existe ondulação de água no frigorífico.

Causa: Ao ligar ou parar o compressor, o frigorífico fará tal som; a água produzida após o descongelamento também fará tal som.

Fenómeno: Existe um som de "Clique" ou de tique no frigorífico

Causa: O encolhimento e o inchaço da caixa fará tal som; Quando a caixa estiver fria ou a porta estiver aberta, este som irá ocorrer;

Fenómeno:Há um zumbido no frigorífico.

Causa: O funcionamento do compressor fará tal som (se o frigorífico não se encontrar nivelado, este som será mais elevado)

Fenómeno: Há condensação ou congelamento da superfície da porta da câmara de congelação ou da superfície dos alimentos.

Causa:A temperatura ou humidade em torno do frigorífico são elevados;A porta encontra-se aberta há demasiado tempo;Os alimentos com demasiada água não se encontram selados ou fechados hermeticamente

Fenómeno: Há condensação na superfície da luz embutida.

Causa: A luz produzirá calor após ser acesa, e a porta fica aberta por muito tempo. Portanto, há diferença de temperatura e, como tal, a caixa de luz terá condensação.

Fenómeno: Existe condensação e névoa de água no corpo

Causa: A humidade em redor do frigorífico é elevada e a humidade do ar concentrar-se-á na caixa, formando condensação

Parâmetro técnico

Modelo	RP505SXF0
Tipo de climatização	SN/N/ST/T
Resistência a choque elétrico	I
Sinal de estrela
Volume total	505L
Compartimento de alimentos frescos	324L
Volume do Freezer	156L
Volume da seção de duas estrelas	25L
Tipo de corrente	220-240V~/50Hz
Corrente nominal	1.1A
Consumo de energia	393 kWh/a
Potência de iluminação	3W
Peso	84kg
Dimensões	920x630x1768mm
Quantidade de refrigeração e carga	R600a,75g
Volume de Ruído	C
Consumo de energia 16°C	0.637 kWh/24h
Consumo de energia 32°C	1.517 kWh/24h

PT

Conteúdo da embalagem

ModeloAnexo	RP505SXF0
Prateleira de frigorífico	4
Prateleira do congelador	5
Tampa da caixa de frutas e vegetais	1
Caixa de frutas e vegetais	1
Caixa de produção de gelo	1
Caixa de ovos	1
Suporte de garrafa para porta de frigorífico	4
Suporte de garrafa para porta de congelador	4
Gaveta de congelamento	1
Manual de instruções	1

Directiva relativa à recolha segura

Disposição:

Os aparelhos antigos ainda têm alguma mais-valia. Uma abordagem amiga do ambiente irá garantir a valiosa reciclagem de matérias-primas.

Os refrigerantes usados em sua geladeira e materiais de isolamento requerem procedimentos especiais de manuseio. Certifique-se de que não haja danos na tubulação na parte traseira do refrigerador antes de manuseá-lo. Informações atualizadas sobre as opções de descarte de refrigeradores e embalagens de equipamentos antigos podem ser obtidas na prefeitura local.

Descarte correto deste produto:

Indica que este produto não deve ser eliminado com o lixo doméstico em toda a UE. Para evitar possíveis danos ao meio ambiente ou à saúde humana decorrentes do descarte descontrolado de resíduos, recicle-o de maneira responsável para promover a reutilização sustentável dos recursos materiais. Para devolver o seu dispositivo usado, use os sistemas de devolução e coleta ou entre em contato com o revendedor onde o produto foi adquirido. Eles podem levar este produto para reciclagem segura para o meio ambiente.

Descrição do tipo de clima

Temperado estendido: 'este aparelho de refrigeração deve ser usado em temperaturas ambientes que variam de 10 ° C a 32 ° C';

temperado: 'este aparelho de refrigeração deve ser usado em temperaturas ambientes que variam de 16 ° C a 32 ° C';

Subtropical: 'este aparelho de refrigeração deve ser usado em temperaturas ambientes que variam de 16 ° C a 38 ° C';

Tropical: 'este aparelho de refrigeração deve ser usado em temperaturas ambientes que variam de 16 ° C a 43 ° C';

Prezado cliente

Prezado cliente, se precisar de atendimento ao cliente, consulte o cartão de garantia para obter mais informações.
