MANUAL DE USUARIO RP505SXF0 TCL

■ Lea detenidamente las instrucciones de funcionamiento antes de encender el dispositivo y consérvelas para poder consultarlas en el futuro.

■ Los productos pueden estar sujetos a cambios sin previo aviso.

TCL

The Creative Life

ES

Refrigerador Doméstico de Dos Puertas Instrucciones de funcionamiento

RP505SXF0

Contenidos

Gracias por comprar el refrigerador TCL. Queremos expresarle nuestro más sentido agradecimiento. Le invitamos a comenzar a utilizar el refrigerador TCL. Por nuestra parte, nosotros haremos todo lo posible para brindarle un servicio de calidad.

Instrucciones de seguridad P2

Instrucciones del producto P5

Manejo y colocación P6

Preparaciones previas al uso del refrigerador P7

Notas de Operación P8

Ilustración y funcionamiento del panel de visualización P8

Almacenamiento de alimentos P11

Máquina de hielo P11

Montaje y desmontaje de los accesorios P12

Mantenimiento P12

Análisis de fallos P13

Fenómenos no considerados fallos P13

Parámetros técnicos P14

Contenido incluido en el empaque P14

Directiva sobre recuperación segura P 15

Descripción del tipo de clima P 15

1. Este electrodoméstico no está diseñado para ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o que no posean la experiencia y los conocimientos necesarios para su uso, a no ser que una persona responsable de su seguridad
   las supervise o las instruya. Se debe prestar atención a los niños para evitar que jueguen con el aparato.
2. Si el cable de alimentación resulta dañado, deberá ser sustituido por el fabricante, su agente de servicio o por otras personas debidamente cualificadas para poder evitar posibles peligros.
3. Este electrodoméstico puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o que presenten una carencia de experiencia y conocimientos siempre que estén supervisadas o sean instruidas para que puedan utilizar el aparato de forma segura y comprendan los peligros que su uso conlleva. Los niños no deben jugar con este aparato. La limpieza y el mantenimiento de este aparato no deben llevarse a cabo por niños sin supervisión.
4. ADVERTENCIA: Mantenga las aberturas de ventilación, tanto las de la cubierta del aparato como las de la estructura integrada, libres de obstrucciones.
5. ADVERTENCIA: No utilice dispositivos mecánicos u otros medios no recomendados por el fabricante para acelerar el proceso de descongelación.
6. ADVERTENCIA: Evite dañar el circuito de refrigeración.
7. ADVERTENCIA: No utilice aparatos eléctricos dentro de los compartimentos de almacenamiento de alimentos, a menos que sean del tipo recomendado por el fabricante.
8. No almacene sustancias explosivas, como puedan ser botes de aerosoles con propelente inflamable en el aparato.
9. Este aparato está diseñado para ser utilizado en aplicaciones domésticas y similares, como:
   – Cocinas para el staff en tiendas, oficinas u otros ambientes laborales;
10. Granjas, clientes de hoteles, moteles y otros tipos de ambientes residenciales;
11. Ambientes como hostales;
12. Catering y usos no minoristas.

1. Advertencia

Advertencia: No se permite la colocación de ningún tipo de barrera alrededor del aparato o en la estructura integrada para garantizar de esta forma una ventilación continua.

Advertencia: Está prohibido acelerar el proceso de descongelación utilizando para ello cualquier tipo de equipo mecánico u otro método no recomendado por el fabricante.

Advertencia: Evite dañar el circuito de refrigeración.

Advertencia: Jamás utilice un aparato eléctrico dentro del compartimento de almacenamiento del refrigerador, excepto si dicho aparato pertenece al tipo

Advertencia: Jamás coloque bebidas o alimentos contenidos en recipientes de vidrio en el compartimento de congelación para evitar que se rompan.

Advertencia: Si necesita apagar el refrigerador, deberá encenderlo 5 minutos después para evitar que se dañe el compresor.

Advertencia: Si se percata de que alguna pieza del refrigerador se mueve o de la existencia de un ruido, olor, humo anormal o de otro tipo de rareza durante el uso, deberá apagarlo de forma inmediata y ponerse en contacto con el departamento de servicio posventa de la compañía.

Advertencia: Jamás coloque los dedos o las manos debajo del refrigerador, especialmente en la parte trasera inferior, de lo contrario, las piezas afiladas podrían causarle lesiones.

Advertencia: Evite que los niños jueguen o se suban al refrigerador. El uso del refrigerador por parte de los niños debe estar supervisado por sus padres para evitar posibles peligros.

Advertencia: Jamás coloque la mano entre las puertas para abrirlas o cerrarlas, pues podría atraparse los dedos. Utilice la manija de la puerta para abrirla y cerrarla.

Advertencia: En los rangos climáticos SN, N y ST, el rango de temperatura operativa es de 10 °C\~38 °C; En los rangos climáticos SN, N, ST y T, el rango de temperatura operativa es de 10 °C\~43 °C. Si el electrodoméstico llegara a funcionar fuera del rango climático nominal (rango de temperatura ambiente), la temperatura interior podría verse afectada.

Advertencia: Riesgo de incendio/Materiales inflamables

Advertencia: Al colocar el electrodoméstico en su lugar, asegúrese de que el cable de alimentación no esté atrapado o dañado.

Advertencia: No coloque enchufes portátiles o fuentes de alimentación portátiles sobre el electrodoméstico.

Los niños de entre 3 y 8 años pueden cargar y descargar el contenido del refrigerador. Abrir la puerta durante largos períodos de tiempo puede causar un incremento significativo de la temperatura en los compartimentos del refrigerador.

Limpie con frecuencia las superficies que puedan entrar en contacto con los alimentos y con los sistemas de drenaje accesibles.

Limpie los tanques de agua tras permanecer 48 horas sin utilizarlos; Enjuague el sistema de agua conectado a un suministro de agua después de estar 5 días sin extraer agua.

Almacene la carne cruda y el pescado en recipientes adecuados antes de colocarlos en el refrigerador para que no entren en contacto con otros alimentos ni goteen sobre ellos.

Los compartimentos de congelación de dos estrellas son adecuados para almacenar alimentos precongelados, almacenar o hacer helados y hacer cubitos de hielo.

Los compartimentos de una, dos y tres estrellas de congelación no son adecuados para la congelación de alimentos frescos.

Si tiene pensado dejar vacío el refrigerador durante un largo período de tiempo, apáguelo, proceda con su descongelación, límpielo, séquelo y deje abierta la puerta para evitar que se forme moho en el interior.

2. Precauciones

Precauciones: La fuente de alimentación de este producto debe ser uniforme con respecto a la fuente de alimentación mencionada en la placa de identificación. Así pues, deberá utilizarse el enchufe estándar independiente de 3 clavijas (por encima de 10A y con una conexión a tierra fiable). No enchufe más de un aparato eléctrico en un solo enchufe, de lo contrario, podrían producirse incendios por sobrecalentamiento.

Precauciones: No tire, bajo ninguna circunstancia, del cable de alimentación con la mano. Para desconectar la fuente de alimentación es necesario agarrar adecuadamente el conector para tirar de él. No toque el cable de alimentación ni el conector con las manos húmedas para evitar sufrir descargas eléctricas.

Precauciones: Evite que el cable de alimentación sea apretado por el propio refrigerador o por cualquier otra carga pesada. El cable no debe doblarse demasiado. Producir daños en el cable de alimentación o pelar su recubrimiento podría provocar incendios y descargas eléctricas. Si el cable de alimentación sufre daños o resulta cortado, póngase en contacto con el departamento de servicio posventa de forma inmediata.

Precauciones: No introduzca en el refrigerador material inflamable o explosivo, ácidos corrosivos ni materiales alcalinos.

Instrucciones de seguridad

Precauciones: No utilice el refrigerador en una ubicación expuesta a la lluvia o a la luz solar.

Precauciones: Está prohibido colocar recipientes con fluidos en el refrigerador, pues si se produjera algún tipo de fuga o rotura en dichos recipientes, podrían producirse efectos negativos en el aislamiento eléctrico del refrigerador y, por consiguiente, también descargas eléctricas e incendios.

Precauciones: El refrigerador no debe desmontarse ni modificarse de ninguna forma sin permiso. La reparación del refrigerador debe ser realizada por personas especialistas.

Precauciones: En caso de fuga de cualquier gas inflamable, como gas de hulla, es necesario cerrar la válvula de fuga y, a continuación, abrir la ventana para facilitar la ventilación del dispositivo. Tenga en cuenta que, ante tales circunstancias, está prohibido desenchufar el conector del refrigerador de forma inmediata, pues podrían producirse incendios o explosiones debido a la existencia de chispas eléctricas.

Precauciones: Los refrigeradores, en especial los

refrigeradores/congeladores de tipo I, pueden no funcionar de manera constante (existe la posibilidad de que se produzca la descongelación del contenido o de que la temperatura ascienda demasiado en el compartimento de los alimentos congelados) si se sitúan durante un período de tiempo prolongado por debajo de la temperatura mínima del rango de temperaturas para el que fueron diseñados;

Precauciones: Tenga en cuenta que las bebidas efervescentes no deben almacenarse en compartimentos o gabinetes con bajas temperaturas y que algunos productos como los helados de agua no deben consumirse demasiado fríos.

Precauciones: No se debe exceder los tiempos de almacenamiento recomendados por los fabricantes de los alimentos.

Precauciones: Preste atención a las precauciones a tener en cuenta para prevenir aumentos indebidos de la temperatura de los alimentos congelados mientras se descongela el refrigerador. Por ejemplo, envuelva los alimentos congelados en varias capas de papel de periódico.

Precauciones: Un aumento de la temperatura de los alimentos congelados durante la descongelación manual, el mantenimiento o la limpieza del refrigerador podría acortar la vida de almacenamiento.

Precauciones: Tenga el cuidado requerido con respecto a los alimentos congelados almacenados en el caso de que de que el refrigerador vaya a estar de forma prolongada sin funcionar (interrupción del suministro de energía o fallo del sistema de refrigeración).

Precauciones: Preste atención a las medidas que deben adoptarse cuando el refrigerador se apaga y se pone fuera de servicio de forma temporal o durante un período de tiempo prolongado (por ejemplo, es necesario vaciarlo, limpiarlo y secarlo. Así pues, las puertas y tapas deben quedar entreabiertas).

Instrucciones del producto

Estante superior de vidrio

Conducto de Aire del Refrigerador

Puerta de la Cámara de Congelamiento

Área de dos estrellas

Estante superior de vidrio del congelador

Porta botellas del conglador

Estante de vidrio inferior del congelador

Área de dos estrellas

cajón inferior del congelador

Puerta de la Cámara de Congelamiento

Estante superior de vidrio del refrigerador

Porta Botellas del Refrigerador

Estante de vidrio inferior del refrigerador

cajón inferior del refrigerador

ES

Las imágenes aquí mostradas tan solo sirven como referencia. Tenga en cuenta que las características reales del dispositivo serán las que prevalezcan.

Características

-- Control inteligente de temperatura por ordenador, refrigerado por ventilador y libre de escarcha

Se adopta un control de temperatura por ordenador, operación visual, inteligente y cómoda; equipado con un sistema de refrigeración por ventilador y libre de escarcha, seguro y eficiente;

-- Refrigerante sostenible y ecológico.

Se utilizan materiales libres de CFC, material sostenible y ecológico R600a, el 80% de los materiales principales son reciclables;

-- Genere aire oscilando a izquierda y derecha, refrigeración uniforme;

-- Cuerpo de máquina ultrafino de 630mm, fácil de colocar y quitar;

Recordatorio:

Si su producto es un producto mejorado, sus características podrían no encajar con las indicadas en las instrucciones. Pero ello no modificará el rendimiento y el método de uso. Le garantizamos que su refrigerador presentará en todo momento unas prestaciones excelentes.

Manejo y colocación

Deberá dejar un cierto espacio alrededor del refrigerador, tal y como se muestra en la figura.

Cuando vaya a manipular el refrigerador, tenga cuidado de que las puertas laterales del mismo no entren en contacto con las herramientas utilizadas para dicha manipulación.

<45°

El refrigerador debe estar colocado en un ambiente seco, con una buena ventilación y alejado de fuentes de calor y de la luz solar.

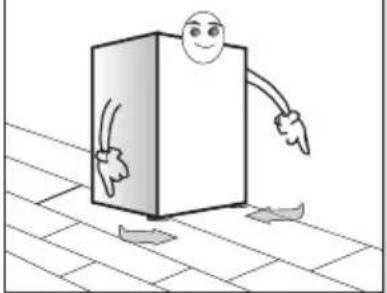

El refrigerador debe ubicarse en una superficie plana y firme. Si el piso no es plano, ajuste la pata de ajuste para mantener una correcta nivelación.

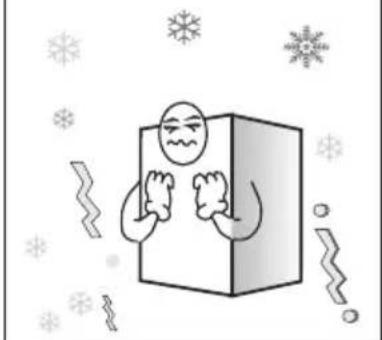

No coloque el refrigerador en un ambiente demasiado frío que pueda congelarse.

Extraer la base de espuma favorece la disipación del calor de fondo, evitando de esta forma posibles incendios.

-- Se necesitan al menos dos personas para manipular el refrigerador. Una de ellas debe levantar la parte superior de la parte trasera y la otra manejar la parte inferior (manipular el refrigerador mientras una de las dos partes está sujeta es sumamente peligroso y podría provocar accidentes).
-- Al mover el refrigerador, su parte inferior podría llegar a dañar y a rayar el piso. Si necesita mover el refrigerador a lo largo de una distancia mayor, los accesorios internos deben quedar fijados en su sitio previamente con una cinta adhesiva. De lo contrario, los accesorios podrían sufrir daños al chocar entre sí.
-- Coloque el refrigerador en su posición en un lugar en el que esté expuesto a pocas vibraciones. Si vive en un área en la que a menudo se producen terremotos, fije el refrigerador contra la pared o contra un poste. De caerse, el refrigerador podría provocar un accidente.
-- Deberá dejar suficiente espacio libre alrededor del refrigerador. Si el espacio libre es demasiado pequeño, si se colocan objetos sobre o al lado del refrigerador o si se pegan en los laterales del mismo, la disipación de calor se verá afectada, lo cual resultará en un malgasto innecesario de la energía eléctrica y, además, podría producir quemaduras en la pared y en los objetos en cuestión; Si la parte trasera del refrigerador está en contacto con la pared, podrían producirse vibraciones y ruidos;
-- Ajuste la parte delantera del refrigerador y la pata de ajuste para lograr una correcta nivelación. La colocación en desnivel del refrigerador causará vibraciones y ruido.

Manejo y colocación

Este frigorífico no se puede utilizar como electrodoméstico integrado.

Las dimensiones del producto y el espacio necesitado para el uso del producto se muestran en mayor detalle en las siguientes imágenes:

Dimensiones del producto

L1 W1

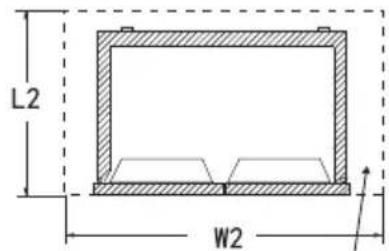

Espacio necesario para el uso del producto

L2 W2

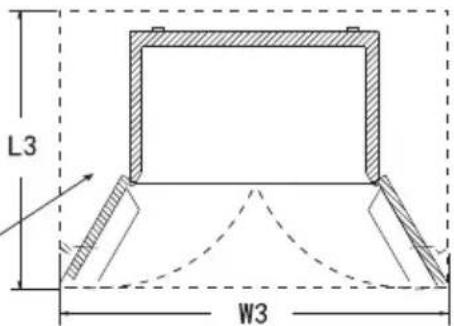

Espacio total necesitado para el uso del producto

L3 W3

Unidad: mm

Espacio necesario para una ventilación libre

Dimensiones del producto		Espacio necesario para el uso del producto		Espacio total necesitado para el uso del producto
L1	W1	L2	W2	L3	W3
630	920 >L1+380+100		>W1+200		>W1+600

ES

Preparaciones previas al uso del refrigerador

1. Retire todos los accesorios del ensamblaje, como la cinta de fijación de la caja, etc. Especialmente la base de espuma.
2. Utilice un paño húmedo y tibio para limpiar tanto el interior como el exterior del refrigerador (existe la posibilidad de añadir un detergente neutro en agua tibia).

3. Después de nivelar y limpiar el refrigerador, déjelo reposar durante unas 5 horas antes de enchufarlo para que se encienda y enfríelo durante 2 o 3 horas antes de introducir alimentos en su interior.

4. Retirar la cinta de fijación


Limpiar con un paño tibio y húmedo.

En verano, se necesitan 24 horas para congelar por completo los alimentos. Compruebe el estado de refrigeración el segundo día.

1. Conectar a la corriente


2. Almacenar los alimentos tras 2-3 horas conectado a la corriente. horas.


No abrir a las puertas con frecuencia para ahor lat elecuidad.

El desodorante de plásticos desaparece automáticamente tras un tiempo de congelación.

El aparato debe estar ubicado en el área más fresca de la habitación, lejos de aparatos que produzcan calor o conductos de calefacción, y fuera de la luz solar directa.

Deje que los alimentos calientes se enfríen a temperatura ambiente antes de colocarlos en el aparato. La sobrecarga del aparato obliga al compresor a funcionar durante más tiempo. Los alimentos que se congelan muy lentamente pueden perder calidad o echarse a perder.

Asegúrese de envolver los alimentos correctamente y seque los recipientes antes de colocarlos en el aparato. Esto reduce la acumulación de escarcha dentro del aparato.

El contenedor de almacenamiento de electrodomésticos no debe estar forrado con papel de aluminio, papel encerado o toallas de papel. Los revestimientos interfieren con la circulación del aire frío, lo que hace que el aparato sea menos eficiente. Organice y etiquete los alimentos para reducir las aperturas de puertas y las búsqueda prolongadas. Retire todos los elementos que necesite a la vez y cierre la puerta lo antes posible.

Consulte la imagen de introducción del producto en la página 5 para conocer la ubicación de los accesorios.

Notas de Operación

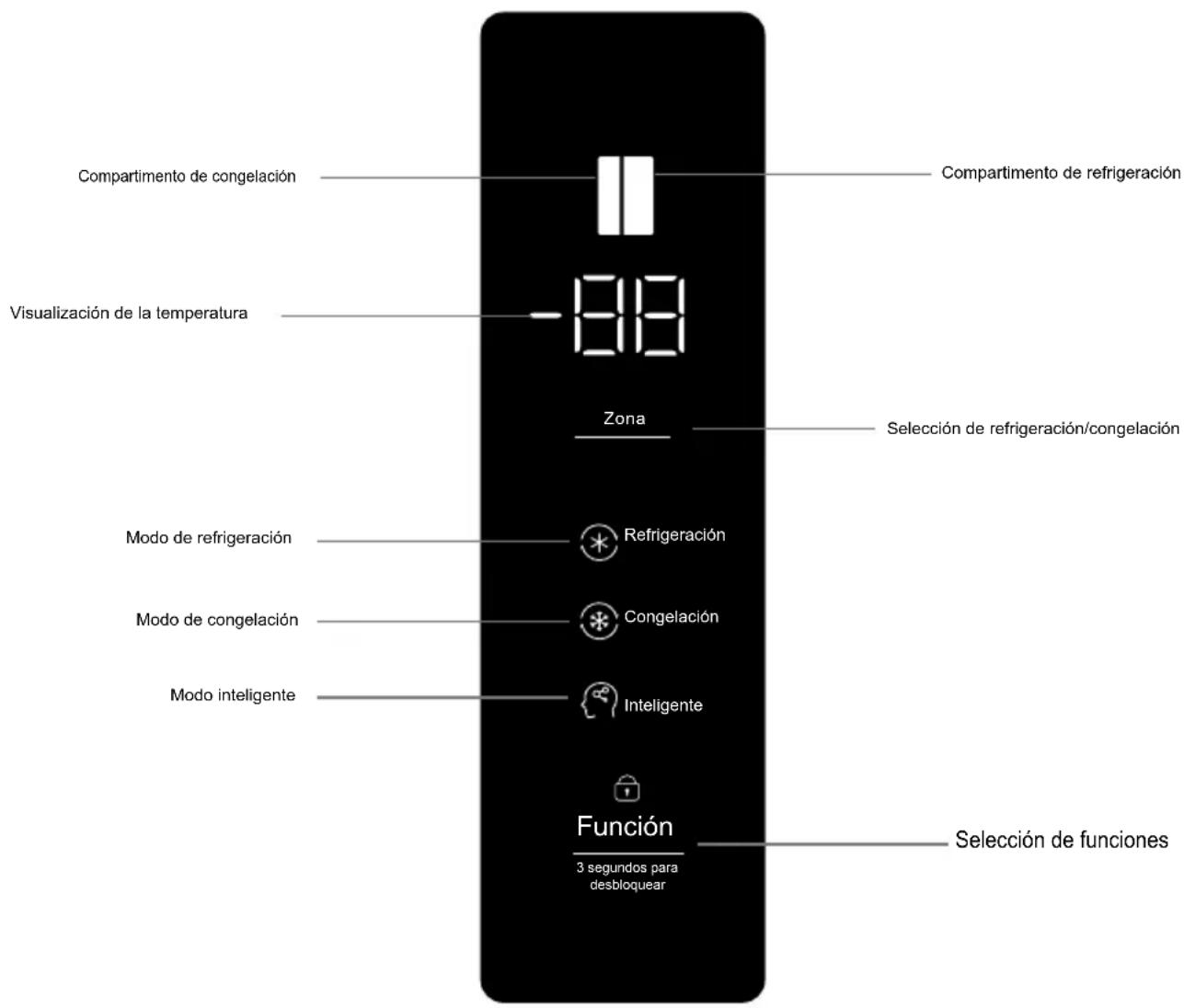

Operación y diagrama del panel de visualización

Compartimento de congelación Visualización de la temperatura Zona Compartimento de refrigeración Selección de refrigeración/congelación Modo de refrigeración Modo de congelación Modo inteligente Refrigeración Congelación Inteligente Función 3 segundos para desbloquear Selección de funciones

Anteriormente, se encuentra el panel de control del producto

Notas de Operación

Primera conexión a la electricidad

Al conectar por primera vez a la electricidad, la cámara de frío funciona a 5°C y la de congelación a -18°C

Ajuste manual de la temperatura

Ajuste de temperatura en la cámara de frío (2°C\~8°C)

En estado de desbloqueo, mantenga pulsada la tecla " Zone " durante 3 segundos hasta que el icono cambie al compartimento del refrigerador. Pulse la tecla " Zone " para ajustar la temperatura en el compartimento del refrigerador. Y luego la temperatura baja 1°C cada vez que pulsa la tecla " Zone ". El cambio de los compartimentos del refrigerador se recicla de "08" - "07" - "06" - "05" - "04" - "03" - "02" - "OF" - "08". Detenga el funcionamiento con el botón y espere 5 segundos después de seleccionar la temperatura adecuada, y luego ajuste el cambio de temperatura para confirmar.

Ajuste de temperatura del compartimento congelador (-22 °C \~ -15 °C)

En estado de desbloqueo, mantenga pulsada la tecla " Zora " durante 3 segundos hasta que el icono cambie al compartimento del congelador. Pulse la tecla " Zora " para ajustar la temperatura en el compartimento del congelador. Y luego la temperatura baja 1°C cada vez que pulsa la tecla " Zora ". El cambio de los compartimentos del congelador se recicla de "-15" - "-16" - "17" - "-18" - "-19" - "-20" - "-21" - "-22" - "-15". Detenga el funcionamiento con el botón y espere 5 segundos después de seleccionar la temperatura adecuada, y luego ajuste el cambio de temperatura para confirmar.

Función de refrigeración rápida

Con el aparato desbloqueado, pulse repetidamente el botón " Function " hasta que el icono " Power Cool " comience a parpadear. Detenga el funcionamiento con el botón y espere 5 segundos para acceder a la función de refrigeración rápida del compartimiento del refrigerador. Salga manualmente de la función de refrigeración rápida con la misma operación. Salga automáticamente de la función de refrigeración rápida después de dos horas.

Con la función " Power Cool " activa, configure la temperatura del compartimento de refrigeración para que sea de 2 °C hasta que la función finalice. (Con la función de refrigeración rápida activada, modifique la temperatura del compartimento de refrigeración. o abra la puerta del refrigerador durante tres minutos para desactivarla).

Función de congelación rápida

Con el aparato desbloqueado, pulse repetidamente el botón " Function " hasta que el icono " Power Freeze" comience a parpadear. Detenga la operación con el botón y espere 5 segundos para acceder a la función de congelación rápida del compartimento del congelador. Salga manualmente de la función de congelación rápida con la misma operación. Salga automáticamente de la función de congelación rápida después de cuatro horas en estado de alta congelación. Con la función " Power Freeze " activa, configure la temperatura del compartimento de congelación para que sea de -24 °C hasta que la función finalice. (Con la función de congelación rápida activada, modifique la temperatura del compartimento de congelación. o abra la puerta del refrigerador durante tres minutos para desactivarla).

Notas de Operación

Función inteligente

Con el aparato desbloqueado, pulse repetidamente el botón " Function " hasta que el icono " Smart " comience a parpadear. Deje de pulsar el botón y espere durante 5 minutos hasta que se active la función inteligente. Para salir de la función inteligente de forma manual, repita el mismo procedimiento.

Con la función "Smart" activada, el refrigerador controlará de forma automática el estado de todos los compartimentos y comenzará a funcionar de forma eficiente. En el estado inteligente, el refrigerador puede activar las funciones de refrigeración o congelación rápidas en función de la temperatura del refrigerador y de los compartimentos de congelación. (Para salir de la función inteligente, lleve a cabo cualquier otro ajuste de otras funciones.)

Función de bloqueo infantil

Con el aparato desbloqueado, active la función "

Encendido automático: la función de bloqueo infantil se enciende automáticamente después de 30 segundos sin que se lleve a cabo ninguna operación. El icono " " se ilumina y el panel de botones queda bloqueado;

Salir del bloqueo infantil: cuando el icono " " esté iluminado, mantenga pulsado el botón " Function " durante 3 segundos para desactivar el bloqueo.

Función de cierre de refrigeración

En estado de desbloqueo, mantenga pulsada la tecla " Zora " durante 3 segundos hasta que el icono de temperatura cambie al compartimento del refrigerador, pulse la tecla " Zora " para ajustar la temperatura del compartimento del refrigerador. Detenga la operación con el botón y espere 5 segundos cuando el cambio del compartimento del refrigerador esté en "OF" para acceder a la función de cierre de refrigeración. La función de cierre de refrigeración se desactiva cuando el cambio del compartimento del refrigerador no está en "OF". (Ajustar otras funciones en estado de cierre de refrigeración puede desconectar automáticamente la función de cierre de refrigeración. Atención: saque la comida del compartimento del refrigerador antes de activar la función de cierre de refrigeración.) El compartimento del refrigerador entra en estado de cierre cuando se activa la función de "cierre de refrigeración".

Memoria de apagado

Cuando se corta la corriente, el estado de funcionamiento en el instante del apagón se reanudará tras el encendido.

Alarma de la puerta

Cuando la puerta del refrigerador o congelador no está bien cerrada o está abierta durante más de 1 minuto, el timbre emitirá un sonido. Pulse cualquier botón para detener la alarma y el timbre volverá a emitir "bip, bip, bip" después de 1 minuto; cierre la puerta del refrigerador o congelador para detener la alarma.

Recordatorio de temperatura del compartimento congelador

Cuando la temperatura del compartimento congelador supera -12°C, el área de temperatura correspondiente se ilumina y el área digital parpadea. Pulse cualquier botón para mostrar la temperatura del compartimento del congelador cuando esté encendido, pulse de nuevo o espere 10 segundos para restablecer el estado normal de visualización.

Función de protección de pantalla

El refrigerador accederá a la función de protección de pantalla si no se opera ningún botón durante 30 segundos, y el teclado se bloquea automáticamente. En el modo de protección de pantalla, pulse cualquier tecla para salir de la función de protección de pantalla.

Botones de operación

Almacenamiento de alimentos

Compartimento de refrigeración (2 °C \~ 8 °C)

-- La cámara de refrigeración se usa principalmente para almacenar alimentos a corto plazo, como leche, huevos y bebidas embotelladas.
-- Las verduras y frutas se deben colocar en el cajón de frutas y verduras para evitar la pérdida de agua.
-- Los alimentos cocinados deben colocarse en el refrigerador empaquetados en bolsas de conservación para evitar que la parte posterior se congele y aumente la potencia.

Compartimento de congelación (-22°C\~ -15°C)

-- La cámara de congelación se usa para almacenar alimentos a largo plazo.
-- Debe cortar en trozos pequeños el pescado y la carne que va a congelar y empaquetar por separado en bolsas de conservación y luego colocar en el cajón congelador.
-- No debe almacenar en la cámara de congelación recipientes de vidrios o recipientes sellados llenos de líquido para evitar el riesgo de explosión por congelación.
-- Los alimentos frescos no se deben almacenar junto con los alimentos congelados.
-- No coloque alimentos pegados a la pared interior del congelador para que no se peguen al congelarse.

★★ Advertencia:

Los alimentos almacenados en el refrigerador no deben bloquear las salidas de los conductos de aire ni el puerto de retorno para evitar que la refrigeración se vea afectada. Si desea almacenar agua o alimentos sobrecalentados en el refrigerador, déjelos enfriar a temperatura ambiente primero.

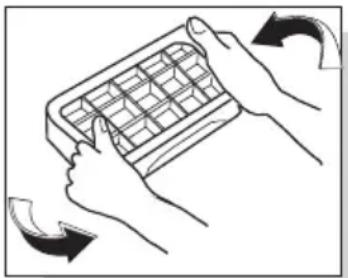

Fabricación de hielo (si el aparato tiene)

Llene el recipiente para fabricar hielo con 4/5 de agua y colóquelo en la cámara de congelación. Después de que el agua se congele, gire ligeramente la caja para separar el hielo. Por el contrario, no pliegue la caja. Al separar el hielo, envuelva la caja para evitar congelación.

Botones de operación

Montaje y desmontaje de los accesorios

-- Estante de vidrio del compartimento de refrigeración: la altura del estante es ajustable, lo cual facilita el almacenamiento de productos con diferentes volúmenes. Tire del estante hacia afuera y hacia arriba ligeramente para sacarlo.

-- Cajón de verduras y frutas: diseñado para el almacenamiento de verduras y frutas. Se puede sacar tirando de él hacia afuera.
-- Cajón de la caja del congelador: permite almacenar alimentos, como carne y pescado, para su conservación durante largos períodos de tiempo. Se puede sacar tirando hacia afuera y levantándolo hacia arriba.

Recomendaciones: Recomendamos cortar en trozos pequeños la carne antes de congelarla, puesto que es sumamente difícil de cortar una vez congelada. Los alimentos para su congelación rápida deberán distribuirse de forma homogénea y almacenarse de forma conjunta tras su congelación.

-- Soporte de botellas de la puerta del refrigerador: almacenamiento de huevos, diferentes tipos de bebidas embotelladas y otros productos. Se puede sacar levantándola ligeramente.

Nota: No tire de la base para botellas de la puerta del refrigerador utilizando demasiada fuerza durante el desmontaje para evitar dañar el refrigerador.

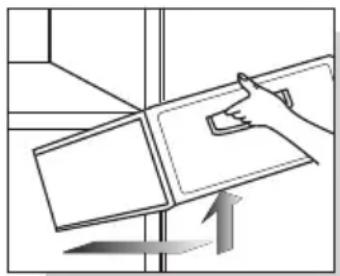

Sacar tirando hacia arriba y hacia afuera ligeramente

Sacar tirando hacia afuera y hacia arriba ligeramente

Cambiando la Luz

Cualquier reemplazo o mantenimiento de las lámparas LED debe ser realizado por el fabricante o su agente de servicio o la persona técnica relacionada.

Cuidado y mantenimiento

Se recomienda llevar a cabo tareas de mantenimiento del refrigerador una vez al mes;

-- Desenchufe el cable de alimentación para evitar descargas eléctricas;
-- Use un paño húmedo o un detergente neutro (producto de limpieza) para limpiar el aceite y el resto de suciedad. A continuación, limpie totalmente el detergente.
-- No utilice detergentes alcalinos, jabón en polvo, gasolina, alcohol ni polvo de talco (o productos similares), de lo contrario, el recubrimiento y los plásticos del aparato podrían resultar dañados;
-- Limpie de forma periódica el cuerpo del refrigerador y elimine el polvo acumulado en el suelo para mantener el refrigerador en un estado limpio.

Inspección a llevar a cabo tras el mantenimiento:

1. Verifique si el cable de alimentación y el enchufe presentan algún tipo de daños; 2. Verifique si hay polvo acumulado en el enchufe de alimentación; 3. Verifique si el enchufe desprende calor de manera anormal; 4. Verifique si la toma de corriente está floja; 5. Verifique si el enchufe está totalmente insertado.

Nota:

Si el cable de alimentación y el enchufe presentan daños o tienen polvo acumulado, podrían producirse descargas eléctricas o incendios;

Después de desconectar el enchufe, espere 5 minutos para volver a enchufarlo;

No coloque las manos debajo del refrigerador para evitar lastimarse.

Desconecte la fuente de alimentación antes de proceder con la limpieza

Muestra del reg enir

Utilice detergentes neutros para la limpieza del refrigerador

Análisis de fallos

Inspeccione las cuestiones mencionadas a continuación para evitar fallos que puedan requerir sesiones de mantenimiento:

Fallos: el refrigerador no funciona, el efecto de refrigeración es insuficiente

Causas: 1. Verifique que la conexión de la fuente de alimentación es correcta. 2. Compruebe si el refrigerador está expuesto a la luz solar directa o si hay una fuente de calor cerca. 3. Verifique si hay espacio suficiente para la disipación de calor alrededor del refrigerador.

Remedios: 1. Conecte la fuente de alimentación. 2. Mueva el refrigerador a un lugar en el que no esté expuesto a la luz solar directa ni a fuentes de calor. 3. Deje un espacio suficiente entre el refrigerador y la pared.

Fallos: los alimentos almacenados en el compartimento de refrigeración se congelaron

Causas: 1. Compruebe si la temperatura ajustada es demasiado baja. 2. Verifique si hay alimentos con abundante agua en una posición demasiado cercana a la pared posterior.

Remedios: 1. Aumente adecuadamente la temperatura. 2. Mueva los alimentos con abundante agua al lado de la puerta del estante de vidrio

Fallos: el refrigerador emite un ruido extraño

Causas: 1. Verifique si la parte inferior del refrigerador está en una posición estable. 2. Verifique si el refrigerador está demasiado cerca de la pared. 3. Verifique si el refrigerador está en contacto con otros objetos.

Remedios: 1. Ajuste la pata de ajuste inferior para estabilizar el refrigerador. 2. Deje suficiente espacio alrededor del refrigerador. 3. Elimine los obstáculos existentes alrededor del refrigerador.

Fallos: el refrigerador emite un olor extraño

Causas: 1. Verifique si los alimentos están bien sellados. 2. Verifique si el refrigerador está limpio. 3.

Compruebe si hay alimentos almacenados durante demasiado tiempo.

Remedios: 1. Selle los alimentos antes de almacenarlos. 2. Limpie el refrigerador de forma regular. 3. No almacene alimentos durante períodos de tiempo demasiado prolongados.

Fenómenos no considerados fallos

Fenómeno: calor excesivo en los dos laterales y en la parte espaciadora existente entre el compartimento de refrigeración y el compartimento de congelación.

Causa: las tuberías del refrigerador (condensador, tuberías antivaho) están ubicadas a ambos lados y en la parte frontal del refrigerador para lograr la disipación del calor y para prevenir la condensación.

Fenómeno: la puerta está demasiado apretada y no es fácil de abrir

Causa: volver a abrir la puerta inmediatamente después de cerrarla es difícil, porque el aire caliente entra en el refrigerador y, por ello, se contrae para producir una diferencia de presión. Una vez pasado un cierto tiempo, podrá volver a abrir la puerta sin dificultad.

Fenómeno: se oye el sonido del agua en el refrigerador

Causa: dicho sonido procede del refrigerador, que lo emite al arrancar o al detenerse el compresor o del agua producida tras la descongelación.

Fenómeno: se escucha un clic o un crujido en el refrigerador

Causa: el refrigerador emitirá este sonido al hincharse y contraerse cuando la cubierta está fría o cuando se abre la puerta;

Fenómeno: se escucha un zumbido en el refrigerador

Causa: el compresor emitirá dicho sonido cuando esté funcionando (si el refrigerador no está nivelado sobre una superficie, el sonido será más intenso)

Fenómeno: se produjo condensación o escarcha en la superficie de la puerta del compartimento de congelación o en la superficie de los alimentos

Causa: la temperatura o el nivel de humedad existente alrededor del refrigerador es demasiado alta; La puerta permaneció abierta durante demasiado tiempo; Los alimentos con abundante agua no están correctamente sellados

Fenómeno: se produce condensación en la cubierta de la luz integrada

Causa: la luz producirá calor al iluminarse y la puerta lleva abierta demasiado tiempo. Por este motivo, se produce una diferencia de temperatura y la luz provoca la aparición de condensación.

Fenómeno: el cuerpo del refrigerador presenta condensación y neblina

Causa: los niveles de humedad existentes alrededor del refrigerador son demasiado altos y la humedad del aire se acumula para formar condensación

Parámetros técnicos

Modelo	RP505SXF0
Clase climática	SN/N/ST/T
Resistencia a descargas eléctricas	I
Estrellas del congelador
Volumen total	505L
Compartimento para alimentos frescos	324L
Volumen del congelador	156L
Volumen de la sección de dos estrellas	25L
Tipo energético	220-240V~/50Hz
Corriente nominal	1.1A
Consumo energético	393 kWh/a
Potencia de la lámpara	3W
Peso	84kg
Dimensión	920x630x1768mm
Refrigerante y cantidad de carga	R600a,75g
Volumen de ruido	C
Consumo de energía 16°C	0.637 kWh/24h
Consumo de energía 32°C	1.517 kWh/24h

ES

Contenido incluido en el empaque

ModeloAnexo	RP505SXF0
Estante de refrigeración	4
Estante del congelador	5
Tapa del cajón de verduras y frutas	1
Cajón de verduras y frutas	1
Cajón de hielo	1
Caja para huevos	1
Base para botellas de la puerta del refrigerador	4
Soporte de cilindro para puerta de congelador	4
Instrucciones de funcionamiento	1

Directiva sobre recuperación segura

Disposición:

Los electrodomésticos viejos todavía tienen alguna plusvalía. Un enfoque respetuoso con el medio ambiente garantizará el reciclaje de valiosas materias primas.

Los refrigerantes utilizados en su refrigerador y los materiales de aislamiento requieren procedimientos de manipulación especiales. Asegúrese de que no haya daños en la tubería en la parte posterior del refrigerador antes de manipularlo. En la oficina municipal local se puede obtener información actualizada sobre las opciones para desechar frigoríficos viejos y embalajes de equipos antiguos.

Eliminación correcta de este producto:

Indica que este producto no debe desecharse con otros residuos domésticos en toda la UE. Para evitar posibles daños al medio ambiente o la salud humana debido a la eliminación incontrolada de desechos, recíclelos de manera responsable para promover la reutilización sostenible de los recursos materiales. Para devolver su dispositivo usado, utilice los sistemas de devolución y recogida o póngase en contacto con el minorista donde compró el producto. Pueden lleva este producto para un reciclaje seguro para el medio ambiente.

Descripción del tipo de clima

Tabla 1 Clases climáticas

Clase	Símbolo	Rango de temperatura ambiente °C
Templado extendido	SN	+ 10 to + 32
Templado	N	+ 16 to + 32
Subtropical	ST	+ 16 to + 38
Tropical		+ 16 to + 43T

Templado extendido: "este aparato de refrigeración está diseñado para ser utilizado a temperaturas ambiente que oscilen entre 10 °C y 32 °C";

templado: "este aparato de refrigeración está destinado a ser utilizado a temperaturas ambiente de entre 16 °C y 32 °C";

Subtropical: "este aparato de refrigeración está destinado a ser utilizado a temperaturas ambiente que oscilen entre 16 °C y 38 °C";

Tropical: "este aparato de refrigeración está diseñado para ser utilizado a temperaturas ambiente que oscilen entre 16 °C y 43 °C";

Estimado cliente

Estimado cliente, si necesita servicio al cliente, consulte la tarjeta de garantía para obtener más información

Tabela 1 Classes climáticas

Classe	Símbolo	Faixa de temperatura ambiente °C
Temperado prolongado	SN + 10 to + 32
Temperado	N	+ 16 to + 32
Subtropical	ST	+ 16 to + 38
Tropical		+ 16 to + 43T

Analisi del guasto P13
