MANUAL DE UTILIZADOR AquaThermica 260 S Tesy

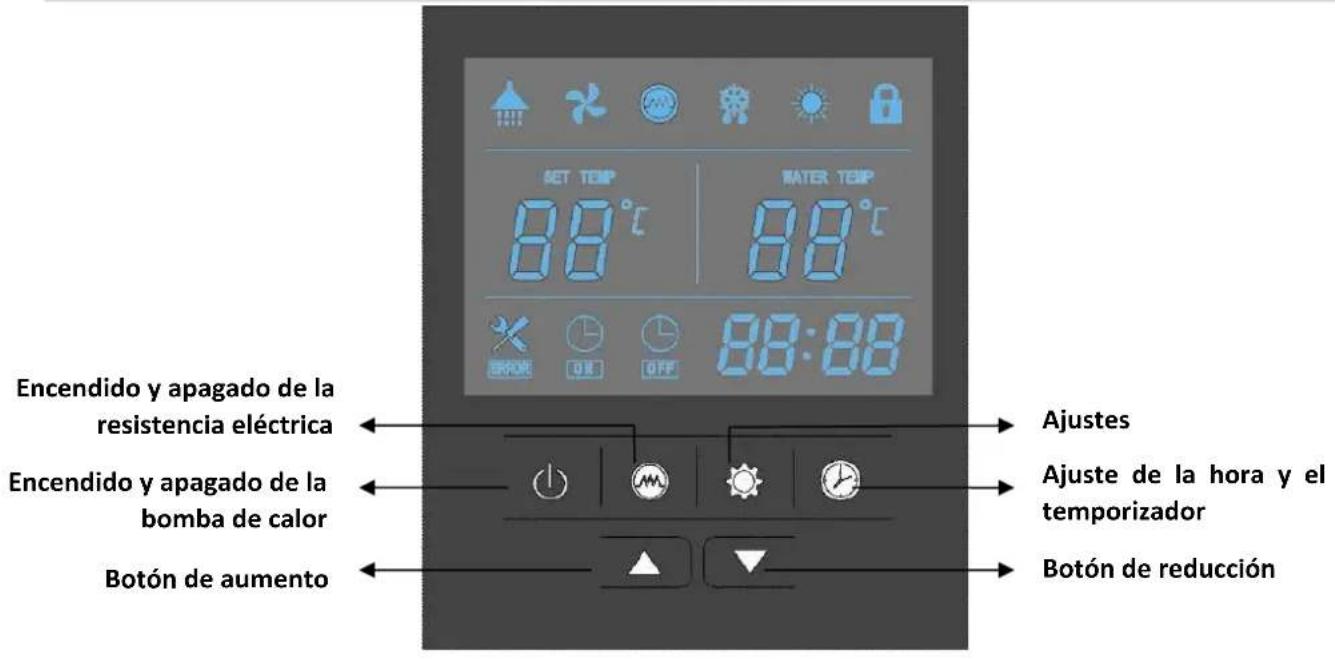

MODOS DE FUNCIONAMIENTO. INTERFAZ DE USUARIO

AVVIAMENTO TEMPORIZZATO

Agradecemos por comprar este produto.

A equipa da TESY sempre prestou muita atenção aos problemas ambientais, por isso usa tecnologias e materiais de baixo impacto ambiental para produzir os seus produtos de acordo com as Diretrizes da Comunidade sobre as restrições de certas substâncias perigosas em equipamentos elétricos e eletrónicos, e sobre resíduos REEE e RoHS (2011/65/EU e 2012/19/EU).

REGRAS E INSTRUÇÕES DE SEGURANÇA IMPORTANTES

AVISO: A garantia é nula e o fabricante não é responsável pelas consequências de não seguir as instruções!

• O dispositivo não se destina ao uso por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais limitadas ou falta de experiência e conhecimento, a menos que tenham sido treinados ou instruídos a usar o dispositivo por uma pessoa responsável pela sua segurança.
• As crianças devem ser instruídas a não brincar com o dispositivo.
• As crianças não devem brincar com o dispositivo. A limpeza e manutenção do usuário não devem ser realizadas por crianças sem supervisão.
• É proibido utilizar o dispositivo para outros fins a não serem os especificados.
• Não use o tanque de água se não estiver cheio com água.
• A instalação, a entrada em funcionamento e a manutenção do dispositivo devem ser executadas por uma pessoa qualificada e autorizada.
• Não tente reparar o dispositivo por si só.
• O dispositivo só deve ser instalado em salas à prova de fogo.
• O uso deste dispositivo em temperaturas e níveis de pressão diferentes dos especificados anula a garantia!
• O dispositivo destina-se ao aquecimento de água potável no estado líquido. O uso de outros fluidos em diferentes estados físicos anulará a garantia!
• O permutador de calor do dispositivo deve ser usado com água limpa em circulação.
• O permutador de calor foi projetado para operar em circuito fechado sendo o fluido de trabalho a água ou água+propilenoglicol+aditivos anticorrosivos. Caso contrário, a garantia será anulada!

• Leia atentamente o "Manual de Instalação e Manutenção", que faz parte integrante do seu aparelho!
• Verifique se o dispositivo está instalado e conectado de acordo com o "Manual de Instalação e Manutenção", parte integrante do seu aparelho!
• Verifique se o depósito de água está cheio de água!
• Verifique se a fonte de alimentação está disponível e de acordo com os regulamentos locais!
• Verifique se as condutas de ventilação ou a entrada / saída de ar não estão bloqueadas!

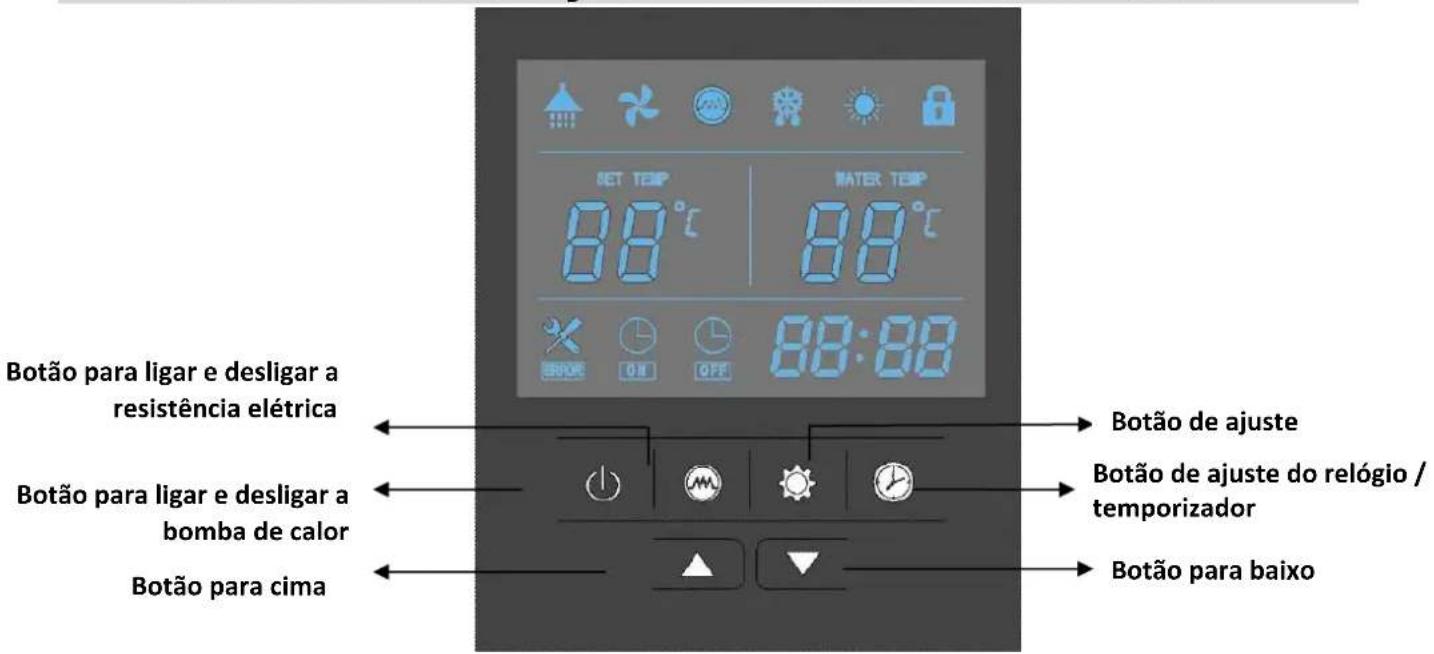

MODOS DE OPERAÇÃO. INTERFACE DO UTILIZADOR

BOTÃO para ligar e desligar a resistência elétrica BOTÃO para ligar e desligar a bomba de calor BOTÃO para cima SET TEMP 88°C WATER TEMP 88°C 88:88 BOTÃO de ajuste Botão de ajuste do relógio / temporizador Botão para baixo

Símbolo no ecrã

Símbolo - botão

Pressione os botões ▲ e ▼ simultaneamente e mantenha pressionado por 5 segundos para bloquear o painel de controlo. Pressione os botões ▲ e ▼ simultaneamente e mantenha pressionado por 5 segundos novamente para desbloqueá-lo.

PASSOS PARA USAR O DISPOSITIVO

1. Ligar

Ao conectar o dispositivo à fonte de alimentação, todos os ícones aparecem no visor por 3 segundos. Após a verificação automática, o dispositivo entra no modo de espera:

Modo de espera

WATER TEMP 35°C 10:35

2. Configurações do relógio

Configurações do relógio:

• Quando o dispositivo estiver ligado, pressione o botão 📣 Os ícones "88:88" da hora e dos minutos piscarão simultaneamente;
• Para ativar as configurações de hora e minuto, pressione o botão ☐; Use os botões ▲ e ▼ para definir a hora e os minutos.
• Quando o dispositivo estiver ligado, pressione o botão

3. Modo de aquecimento de água

Pressione e mantenha pressionado por 2 segundos enquanto o dispositivo estiver no modo de espera e o dispositivo ligará. O "Modo de aquecimento de água" inicia.

"Modo de aquecimento da água"

À esquerda o ecrã mostra atual da água no depósito de água.

temperatura de água ajustada. À direita o ecrã mostra - a temperatura

A bomba de calor começa a operar para atingir a temperatura definida. Se a temperatura definida for superior a 65°C, a resistência elétrica é ligado como uma fonte secundária para alcançá-lo.

Se a temperatura externa for inferior a -10°C ou superior a 44°C, apenas a resistência elétrica funcionará.

Enquanto a bomba de calor estiver operando em baixa temperatura externa, o Modo de descongelação pode ser ativado para derreter o gelo acumulado no evaporador.

4. Configurar a temperatura da água

Enquanto a bomba de calor estiver em funcionamento, pressione o botão ▲ ou ▼ para definir a temperatura da água desejada.

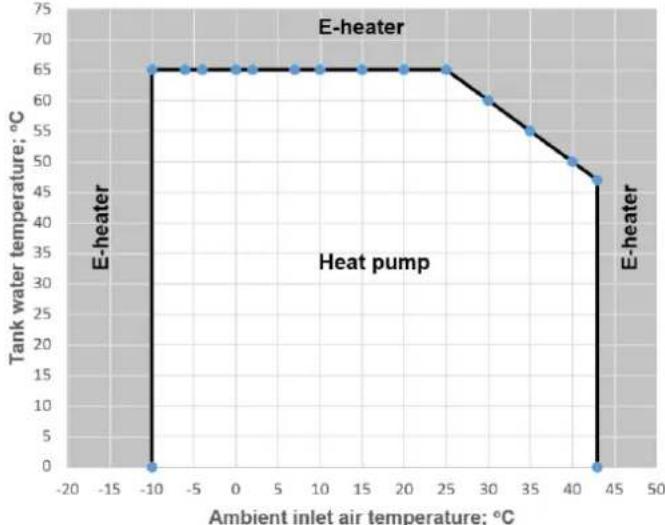

A temperatura máxima alcançável da água somente através da bomba de calor depende diretamente da temperatura do ar de entrada. Veja a tabela abaixo:

Se a temperatura definida (através do painel de controlo) for superior à temperatura atingível (mostrada no gráfico), a resistência elétrica liga automaticamente para atingir a temperatura.

Para reduzir o consumo de energia, evite definir temperaturas acima de 55°C

5. Desligar

Pressione e mantenha pressionado por 2 segundos até o dispositivo desligar.

Modo de espera WATER TEM 35°C 10:35

Enquanto a bomba de calor estiver em funcionamento, pressione o botão para ativar o "Modo de aquecimento rápido". O ícone aparecerá no ecrã e a resistência elétrica começará a funcionar, de acordo com o programa definido, ao mesmo tempo que o compressor até que a temperatura definida seja atingida.

BENEFÍCIOS AO USAR O SEU DISPOSITIVO

7. Configuração do temporizador

- Quando o dispositivo estiver ligado, pressione o botão Os ícones "88:88" da hora e dos minutos piscarão simultaneamente;

• Use os botões ▲ para definir a hora;
• Pressione o botão para entrar nas configurações dos minutos, o ícone dos minutos ":88" piscará e use os botões ▲ e ▼ para definir os minutos.
• Pressione para entrar nas configurações de desligar o temporizador; o ícone de desligar o temporizador e o ícone da hora "88:" piscarão simultaneamente.
• Use os botões ▲ para definir a hora;
• Pressione o botão de novo para guardar e sair das configurações do temporizador.

Pressione o botão para parar o temporizador enquanto o modo "Configuração do temporizador "estiver ligado !!!

Nota:

1) As funções de ligar e desligar o temporizador podem ser configuradas ao mesmo tempo.
2) As configurações do temporizador são repetidas automaticamente.
3) As configurações do temporizador são guardadas após um choque elétrico.

7. Desinfecção da água

A resistência elétrica liga semanalmente, esteja o dispositivo ligado ou desligado (no modo de espera). A resistência elétrica se desliga quando a temperatura atinge 70°C (desinfecção da água contra Legionella).

Quando o dispositivo estiver no modo de espera, se a temperatura na parte mais baixa do depósito de água cair abaixo de 5°C (proteção contra congelamento), a resistência elétrica ligará até que a temperatura na parte mais baixa do depósito de água suba para os 10°C ou o dispositivo seja ligado.

2. "Modo de descongelação"

O ícone 📁 indica que a função de descongelação está ativada. Esse é uma função automática. O sistema entrará ou sairá do Modo de descongelação de acordo com o programa de controlo.

3. Função anti-bloqueio ao conectar uma bomba de circulação externa :

Se a unidade estiver desligada por 12 horas, a função ativará a bomba de circulação externa por 2 minutos.

4. Ventoinha

O ícone indica que a função de ventoinha está ativada. Quando o dispositivo estiver ligado, pressione o botão e mantenha pressionado por 5 segundos para ativar ou desativar a função de ventoinha. Se a função estiver ativada, a ventoinha continuará a funcionar mesmo quando a temperatura da água atingir o ponto especificado e o dispositivo estiver no modo de espera. Caso contrário, se esta função estiver desativada, a ventoinha pára de funcionar quando a temperatura da água atingir o ponto definido e o dispositivo estiver no modo de espera.

EM CASO DE ERRO!

• Desligue o dispositivo! Desconecte da rede elétrica!
• Ligue para o serviço técnico e informe-os do código de erro ou descreva qualquer comportamento ou ruído incomum do seu dispositivo!

1. Códigos de erro

Quando ocorre um erro ou o modo de proteção é ativado automaticamente, o número do erro será indicado no ecrã do painel de controlo e também piscará um díodo na placa do controlador

Erro	Código	Indicador LED
Modo de espera		Desligado
Operação normal		Ligado (aceso em vermelho)
Dano no sensor de temperatura da água na parte inferior do depósito de água	P1	☆● (pisca 1 vez)
Dano no sensor de temperatura da água na parte superior do depósito de água	P2	☆☆● (pisca 2 vezes)
Dano no sensor de temperatura do evaporador	P3	☆☆☆● (pisca 3 vezes)
Dano no sensor de temperatura do gás na entrada do compressor	P4	☆☆☆☆● (pisca 4 vezes)
Dano no sensor de temperatura do ar ambiente	P5	☆☆☆☆☆● (pisca 5 vezes)
Proteção de alta pressão fluido refrigerante (pressostato de alta pressão)	E1	☆☆☆☆☆☆● (pisca 6 vezes)
Proteção contra baixa pressão (pressostato de baixa pressão)	E2	☆☆☆☆☆☆☆● (pisca 7 vezes)
Proteção contra superaquecimento (interruptor de sobreaquecimento)	E3	☆☆☆☆☆☆☆☆● (pisca 8 vezes)
Descongelação	Indicação de descongelação	☆☆☆☆☆☆☆☆...... (pisca continuamente)
Falha na conexão	E8	Ligado (aceso em vermelho)

2. Modo de resistência elétrica

Se o botão da resistência elétrica no controlo for ativado manualmente quando o dispositivo estiver no Modo de espera, apenas a resistência elétrica funcionará até que a temperatura na parte superior do depósito de água atinja a temperatura definida.

DESCRIÇÃO DOS ÍCONES LED

	Água quente disponível	O ícone indica que a temperatura da água quente sanitária atingiu a temperatura definida. A água está pronta para uso.
[4D05]	Ventoinha	O ícone indica que a função de ventoinha está ativada.
	Resistência elétrica	O ícone indica que a função de resistência elétrica está ativada. Essa função é automática. A resistência elétrica será ativada de acordo com a configuração do controlo.
	Descongelação	O ícone indica que a função de descongelação está ativada. Essa função e automática. A função será ativada/desativada de acordo com a configuração do controlo.
	Aquecimento	O ícone indica que o dispositivo está a funcionar no modo de aquecimento de água.
	Bloqueio dos botões	O ícone indica que a função de bloqueio de botões está ativada. Os botõe permanecerão bloqueados até que a função seja desativada.
	Ecrã de temperatura esquerdo	O visor indica a temperatura da água definida. Em caso de mau funcionamento, o código de erro correspondente será exibido neste ecrã.
	Ecrã de temperatura direito	Mostra a temperatura real da água.Ao verificar e definir parâmetros, este ecrã mostra os valores correspondentes dos parâmetros.
	Ecrã de hora e temporizador	O visor mostra a hora exata e a hora do temporizador.
	O TEMPORIZADOR ESTÁ LIGADO	O ícone indica que a função TEMPORIZADOR LIGADO está ativada.
[3WBX]	O TEMPORIZADOR ESTÁ DESLIGADO	O ícone indica que a função TEMPORIZADOR DESLIGADO está ativada.
	ERRO	O ícone indica um mau funcionamento.

Recomendações Ambientais

O símbolo do contentor barrado apresentado na placa do dispositivo indica que o produto, no fim da sua vida útil, devendo ser tratado separadamente dos resíduos domésticos.

No fim da sua vida útil deve ser entregue num centro de recolha diferenciada para dispositivos elétricos e eletrónicos ou devolvido ao revendedor no acto de aquisição de um novo dispositivo equivalente. A recolha diferenciada adequada para posterior reciclagem, tratamento e eliminação ambientalmente compatível do dispositivo contribui

para evitar possíveis efeitos nocivos para o ambiente e para a saúde e favorece a reciclagem e/ou a reutilização dos materiais que compõem o dispositivo.

A eliminação inadequada do dispositivo pelo consumidor resulta na aplicação das sanções administrativas previstas na legislação aplicável.
