Caractéristiques techniques	Chaudière électrique de 260 litres, puissance de 6 kW, classe énergétique A.
Dimensions	Hauteur : 1,45 m, Largeur : 0,60 m, Profondeur : 0,60 m.
Capacité	Capacité de stockage de 260 litres d'eau chaude.
Utilisation	Conçue pour fournir de l'eau chaude sanitaire dans les foyers.
Installation	Installation murale, nécessite un raccordement électrique et hydraulique.
Maintenance	Vérifier régulièrement l'état de l'anode, nettoyage du réservoir recommandé tous les 2 ans.
Sécurité	Équipée d'une soupape de sécurité, protection contre la surchauffe.
Garantie	Garantie de 2 ans sur les pièces et main-d'œuvre.
Consommation énergétique	Consommation annuelle estimée de 1 200 kWh.
Accessoires inclus	Kit de montage, manuel d'utilisation.

FOIRE AUX QUESTIONS - AquaThermica 260 S Tesy

Comment régler la température de l'eau chaude sur la chaudière Tesy AquaThermica 260 S ?

Pour régler la température de l'eau chaude, utilisez le thermostat situé sur le panneau de commande de la chaudière. Tournez le bouton jusqu'à atteindre la température souhaitée.

Que faire si la chaudière ne s'allume pas ?

Vérifiez d'abord si la chaudière est branchée et si le disjoncteur est activé. Assurez-vous également que le réservoir est rempli d'eau et que la pression est suffisante.

Comment purger l'air de la chaudière ?

Pour purger l'air, localisez la vanne de purge sur le robinet de chauffage. Ouvrez-la lentement à l'aide d'une clé à molette jusqu'à ce que l'eau commence à s'écouler, puis refermez-la.

Que faire si l'eau ne chauffe pas ?

Vérifiez que le thermostat est réglé à une température adéquate. Si la chaudière ne chauffe toujours pas, il peut y avoir un problème avec l'élément chauffant ou le thermostat, et il est conseillé de contacter un technicien.

Comment nettoyer le filtre de la chaudière ?

Pour nettoyer le filtre, éteignez la chaudière et débranchez-la. Retirez le couvercle du filtre, nettoyez-le sous l'eau courante et remettez-le en place une fois sec.

La chaudière émet des bruits étranges, que faire ?

Des bruits peuvent indiquer la présence d'air dans le système ou un problème avec le chauffe-eau. Vérifiez la pression et purgez si nécessaire. Si le bruit persiste, consultez un professionnel.

Comment vérifier la pression de la chaudière ?

La pression de la chaudière peut être vérifiée sur le manomètre situé sur le panneau de commande. La pression idéale se situe généralement entre 1 et 1,5 bar.

Quel est le délai de chauffe de l'eau dans la chaudière ?

Le délai de chauffe dépend de la température de l'eau d'entrée et de la température réglée. En général, la chaudière Tesy AquaThermica 260 S peut chauffer l'eau en moins d'une heure.

Comment réinitialiser la chaudière ?

Pour réinitialiser la chaudière, localisez le bouton de réinitialisation sur le panneau de commande et appuyez dessus pendant quelques secondes. Assurez-vous que la cause de l'arrêt est résolue avant de réinitialiser.

Où trouver le manuel d'utilisation de la chaudière ?

Le manuel d'utilisation est généralement inclus dans l'emballage de la chaudière. Sinon, vous pouvez le télécharger sur le site officiel de Tesy dans la section support.

MODE D'EMPLOI AquaThermica 260 S Tesy

Nous vous remercions d'avoir acheté ce produit.

L'équipe TESY a toujours accordé une grande attention aux problèmes environnementaux et à ces fins il utilise des technologies et des matériaux à faible impact environnemental pour la fabrication de ses produits conformément aux directives communautaires concernant la limitation de certaines substances dangereuses dans les équipements électriques et électroniques et les directives relatives aux déchets WEEE et RoHS (2011/65/EU et 2012/19/EU).

RÈGLES ET INSTRUCTIONS DE SÉCURITÉ IMPORTANTS

Important! La garantie sera annulée et le fabricant n'assumera aucune responsabilité des conséquences du non-respect des instructions données!

• L'appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales limitées ou dont l'expérience et les connaissances sont insuffisantes, sauf si elles ont été formées ou instruites à utiliser l'appareil par une personne responsable de leur sécurité.
• Les enfants doivent être avertis de ne pas jouer avec l'appareil.
• Il est interdit aux enfants de jouer avec l'appareil. Le nettoyage et l'entretien de l'appareil, qui doivent être effectués par l'utilisateur, sont interdits aux enfants sans surveillance.
• Il est interdit d'utiliser l'appareil à d'autres fins que son utilisation prévue.
• N'utilisez pas le réservoir d'eau s'il n'est pas rempli.
• L'installation, la mise en service et la maintenance de l'appareil doivent être effectuées par une personne qualifiée et autorisé à ces fins. N'essayez pas d'installer l'appareil vous-même.
  • L'appareil ne doit être installé que dans des pièces résistantes au feu.
• L'utilisation de cet appareil à des températures et des niveaux de pression autres que ceux qui sont spécifiés, entraînera la perte du bénéfice de la garantie!
• L'appareil est destiné au chauffage de l'eau potable à l'état liquide. L'utilisation d'autres fluides dans différentes états physiques entraînera l'annulation de la garantie!
  • L'échangeur thermique de l'appareil est destiné à être utilisé avec de l'eau pure circulant.
• L'échangeur thermique est conçu pour fonctionner en circuit fermé avec de fluide de travail ou de l'eau + du propylène glycol + des additifs anti-corrosion. Le non-respect de cette condition impliquera l'annulation de votre garantie!

AVANT DE DÉMARRER L'APPAREIL

• Lisez attentivement le Manuel d'installation et d'entretien, qui fait partie intégrante de votre appareil!
  • Assurez-vous que l'appareil est installé et connecté conformément au Manuel d'installation et d'entretien, qui fait partie intégrante de votre appareil!
  • Assurez-vous que le réservoir est plein d'eau!
• Assurez-vous que l'alimentation est disponible et conforme aux réglementations locales!
  • Assurez-vous que les conduits d'air ou l'entrée / la sortie d'air ne sont pas bloqués!

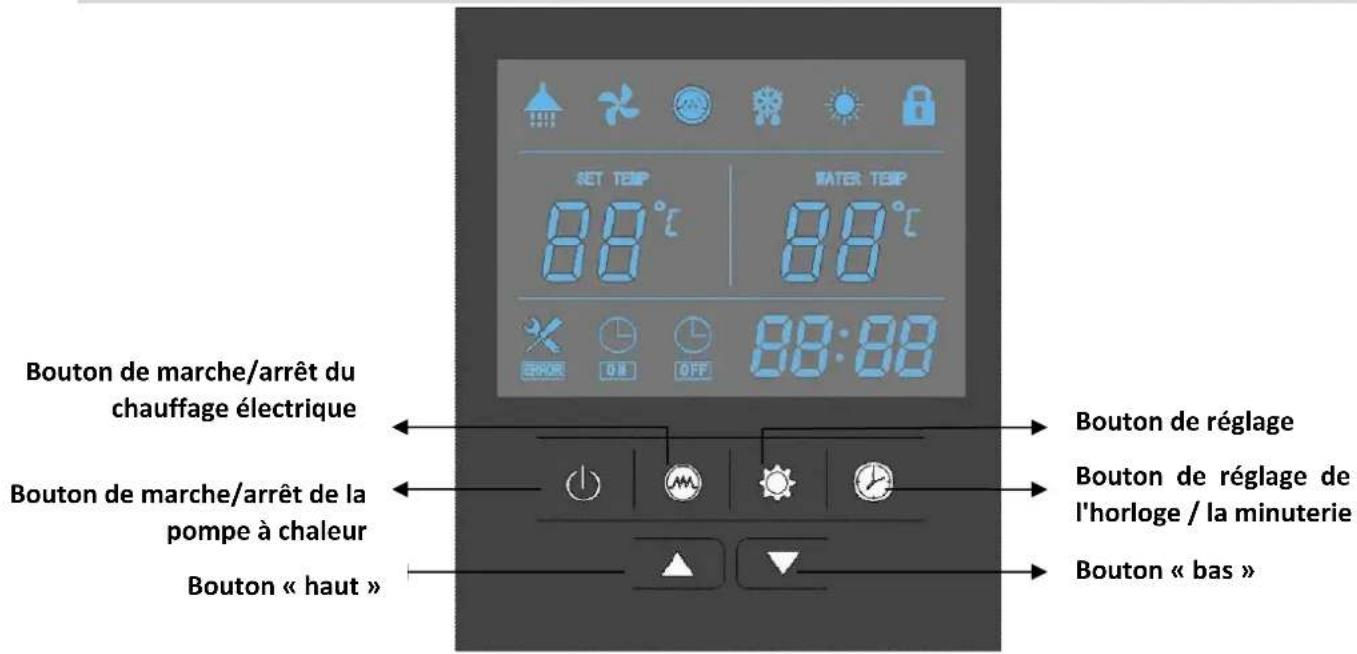

Modes de fonctionnement. INTERFACE UTILISATEUR

SET TEMP 88°C WATER TEMP 88°C 88:88 ERROR OR OFF Bouton de marche/arrêt du chauffage électrique Bouton de marche/arrêt de la pompe à chaleur Bouton « haut » Bouton de réglage Bouton de réglage de l'horloge / la minuterie Bouton « bas »

- Symbole d'affichage
- Symbole - bouton

Appuyez simultanément sur les boutons ▲ et ▼ maintenez-les enfoncés pendant 5 secondes pour verrouiller le panneau de commande.
Appuyez simultanément sur les boutons ▲ et ▼ maintenez-les à nouveau pendant 5 secondes pour le déverrouiller.

ÉTAPES D'UTILISATION DE L'APPAREIL

1. Mise en service

Lorsque vous connectez l'appareil au réseau, toutes les icônes apparaissent à l'écran pendant trois secondes. Après un contrôle automatique, l'appareil passe en mode de veille:

« Mode de veille » WATER TEM 35° 10:35

2. Réglage de l'horloge

Réglage de l'horloge :

• Lorsque l'appareil est sous tension, appuyez sur le bouton pour entrer les paramètres de l'horloge. Les icônes des heures et minutes « 88:88 » clignotent simultanément;
• Pour activer les paramètres de l'heure et des minutes, appuyez sur le bouton ☐; Utilisez les boutons ▲ et ▼ pour régler les heures et les minutes.
• Pour confirmer le réglage de l'horloge, appuyez à nouveau sur le bouton

3. Mode de chauffage de l'eau

Appuyez sur le bouton ⏻ et maintenez-le enfoncé pendant 2 secondes lorsque l'appareil est en mode veille et l'appareil se mettra en marche Le "Mode de chauffage de l'eau" démarre.

Le côté gauche de l'écran affiche la température de l'eau réglée. Le côté droit de l'écran affiche la température effective de l'eau dans le réservoir.

La pompe à chaleur commence à fonctionner pour atteindre la température réglée. Si la température réglée est supérieure à 65 °C, le chauffage électrique comme source secondaire sera également activé pour l'atteindre.

Si la température extérieure est inférieure à -10 °C ou supérieure à 44 °C, seul le chauffage électrique fonctionnera.

Pendant que la pompe à chaleur fonctionne à basse température extérieure, le mode Dégel peut être activé pour faire fondre la glace accumulée sur l'évaporateur.

4. Réglage de la température de l'eau

Pendant que la pompe à chaleur fonctionne, appuyez sur le bouton ▲ ou ▼ pour régler la température de l'eau souhaitée.

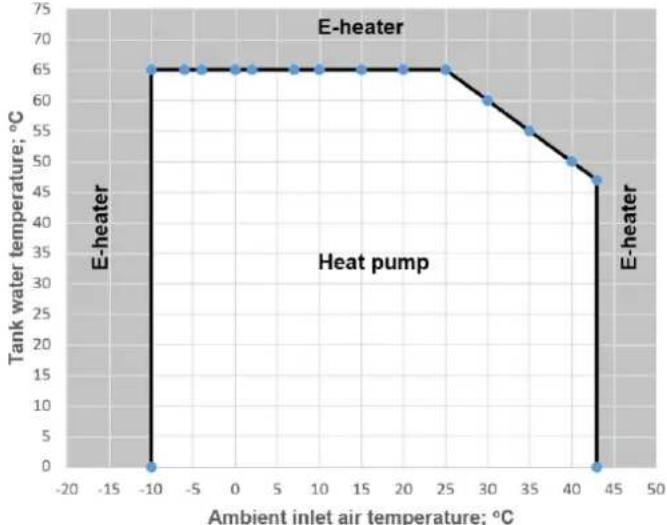

La température maximale de l'eau atteignable uniquement par l'unité de la pompe à chaleur dépend directement de la température de l'air d'entrée. Voir la figure ci-dessous:

Si la température réglée (via le panneau de commande) est supérieure à la température réglée (indiquée sur la figure), le chauffage électrique se mettra en marche automatiquement pour atteindre cette température.

Pour réduire la consommation d'énergie, évitez de régler des températures supérieures à 55°C

5. Mise hors tension

Pour arrêter l'appareil, appuyez sur le bouton et maintenez-le enfoncé pendant 2 secondes pendant que l'appareil fonctionne.

« Mode de veille » RATER TEMP 35°C 10:35

EN CAS DE BESOIN URGENT D'EAU CHAUDE

6. "Mode de chauffement rapide"

Pendant que la pompe à chaleur est en marche, appuyez sur le bouton 📄, pour activer le "Mode de chauffage rapide". L'icône 📋 apparaîtra sur l'écran et le chauffage électrique commencera à fonctionner selon le programme réglé, simultanément avec le compresseur jusqu'à ce que la température réglée soit atteinte.

FACILITÉ D'UTILISATION DE VOTRE APPAREIL

7. Réglage de la minuterie

- Lorsque l'appareil est sous tension, appuyez sur le bouton pour entrer les paramètres de l'horloge Les icônes des heures et minutes « 88:88 » clignotent simultanément;

• Utilisez les boutons et, pour régler l'heure;
• Appuyez sur le bouton, pour entrer le réglage des minutes, l'icône des minutes ": 88" clignote et utilisez les boutons ▲ et ▼ pour régler les minutes.

• Appuyez sur le bouton pour entrer les paramètres d'arrêt de la minuterie ; l'icône d'arrêt de la minuterie et l'icône de l'horloge "88: » clignotent simultanément.

• Utilisez les boutons ▲t, pour régler l'heure.

• Appuyez à nouveau sur le bouton pour enregistrer et quitter le réglage de la minuterie.

Appuyez sur le bouton pour arrêter la minuterie lorsque le réglage de la minuterie est activé !!!

NOTE:

1) Les fonctions de Mise en service et d'Arrêt de la minuterie peuvent être réglées simultanément.
2) Les réglages de la minuterie sont répétés automatiquement.
3) Après un choc électrique les paramètres de la minuterie sont conservés.

NOUS PRENONS SOIN DE VOTRE SANTÉ

7. Désinfection de l'eau

Le chauffage électrique se met en marche toutes les semaines, que l'appareil soit mis en marche ou en arrêt (en mode veille). Le chauffage électrique s'arrête automatiquement lorsque la température atteint 70 °C (désinfection de l'eau contre les légionelles).

AUTRES CARACTÉRISTIQUES DE L'APPAREIL

1. Mode „Antigel“

Lorsque l'appareil est en mode veille, si la température inférieure de l'eau descend en dessous de 5 ° C (protection contre le gel), le chauffage électrique se mettra en marche jusqu'à ce que la température inférieure de l'eau monte à 10 ° C ou que l'appareil soit activé.

2. Mode "Dégel"

L'icône indique que la fonction de dégel est activée. Ceci est une fonction automatique. Le système entrera ou sortira du mode de dégel selon le programme de contrôle.

3. Fonction antiblocage lors du raccordement d'une pompe de circulation externe:

Si l'appareil a été éteint pendant 12 heures, la fonction activera la pompe de circulation externe pendant 2 minutes.

4. Ventilateur

L'icône indique que la fonction « Ventilateur » est activée. Lorsque l'appareil est activé, appuyez sur le bouton et maintenez-le enfoncé pendant 5 secondes pour activer ou désactiver la fonction du ventilateur. Si la fonction est activée, le ventilateur continuera de fonctionner même lorsque la température de l'eau atteigne le point spécifié et que l'appareil est en mode veille. Sinon, si cette fonction est désactivée, le ventilateur cessera de fonctionner lorsque la température de l'eau atteigne le point de consigne et que l'unité est en mode veille.

EN CAS DE PROBLÈME !

• Mettez l'appareil hors tension! Débranchez le!
• Appelez le service et informer les techniciens du code d'erreur ou décrivez le comportement inhabituel ou le bruit de votre appareil!

1. Codes d'erreur

Lorsqu'une erreur se produit ou que le mode de protection est activé automatiquement, le numéro d'erreur sera indiqué sur l'affichage du panneau de commande ainsi que le clignotement d'une diode sur la carte contrôleur.

Erreur	Code	Indicateur d'état LED
Mode de veille		Mis hors tension
Fonctionnement normal		Mis sous tension (le voyant rouge est allumé)
Disfonctionnement du capteur de température de l'eau au fond du réservoir	P1	☆●(1 clignotement)
Disfonctionnement du capteur de température de l'eau dans la partie supérieure du réservoir.	P2	☆☆●(2 clignotements)
Disfonctionnement du capteur de température de l'évaporateur	P3	☆☆☆●(3 clignotements)
Disfonctionnement du capteur de température des gaz à l'entrée du compresseur	P4	☆☆☆☆●(4 clignotements)
Disfonctionnement du capteur de température de l'air atmosphérique	P5	☆☆☆☆☆●(5 clignotements)
Réfrigérant de protection haute pression (pressostat haute pression)	E1	☆☆☆☆☆☆●(6 clignotements)
Protection basse pression (pressostat basse pression)	E2	☆☆☆☆☆☆☆●(7 clignotements)
Protection contre la surchauffe (interrupteur de surchauffe)	E3	☆☆☆☆☆☆☆☆●(8 clignotements)
Dégel	Indication de dégel	☆☆☆☆☆☆☆☆......(Clignement persistant)
Échec de connexion	E8	Mis sous tension (le voyant rouge est allumé)

2. "Mode de chauffage électrique"

Si le bouton de commande du chauffage électrique est activé manuellement lorsque l'appareil est en mode veille, seul le chauffage électrique fonctionnera jusqu'à ce que la température du réservoir d'eau dans la partie supérieure atteigne la température réglée.

DESCRIPTION DES Icônes LED

	Eau chaude disponible	L'icône indique que la température de l'eau chaude sanitaire a atteint le point de consigne. L'eau est prête pour utilisation.
[0230]	Ventilateur	L'icône indique que la fonction du ventilateur est activée.
[COY7]	Chauffage électrique	L'icône indique que la fonction du chauffage électrique est activée. Cette fonctionnalité est automatique. Le chauffage électrique sera activé en fonction du réglage du contrôle.
	Dégel	L'icône indique que la fonction de dégel est activée. Cette fonctionnalité est automatique. La fonction sera activée / désactivée selon le réglage du contrôle.
[YCH9]	Chauffage	L'icône indique que l'appareil fonctionne en mode de chauffage de l'eau.
	Verrouillage des boutons	L'icône indique que la fonction de verrouillage des boutons est activée. Les boutons resteront verrouillés jusqu'à ce que la fonction soit désactivée.
[OK26]	Affichage de la température à	L'affichage indique la température de l'eau réglée. En cas de disfonctionnement, le code d'erreur correspondant sera affiché sur cet écran.
	Affichage de la température à droite	Affiche la température réelle de l'eau.Lors de la vérification et du réglage des paramètres, cet écran affichera les valeurs de paramètres correspondantes.
	Affichage de l'heure et de la minuterie	L'écran affiche l'heure exacte et l'heure de la minuterie.
[OK7A]	MINUTERIE ACTIVÉE	L'icône indique que la fonction de MINUTERIE ACTIVÉE est activée.
[2AAW]	MINUTERIE DÉSACTIVÉE	L'icône indique que la fonction de MINUTERIE DÉSACTIVÉE est activée.
	ERREUR	L'icône indique un disfonctionnement.

Recommandations pour la protection de l'environnement

Le symbole représentant une poubelle sur roulettes barrée visible sur l'appareil ou sur son emballage indique qu'à la fin de son cycle de vie l'appareil doit être collecté séparément des autres déchets.

À la fin du cycle de vie de l'appareil, l'utilisateur doit apporter l'appareil aux centres de collecte des déchets électroniques et électriques appropriés ou le retourner au revendeur lors de l'achat d'un appareil identique. La collecte séparée adéquate des déchets liée à l'expédition ultérieure de recyclage de l'appareil en fin de vie, pour le recyclage, le traitement et / ou l'élimination écologiquement rationnelle, contribue à éviter tout effet négatif sur l'environnement ainsi que sur la santé; elle encourage également la réutilisation et / ou le recyclage des matériaux utilisés pour la fabrication de l'appareil.

La disposition non autorisée de l'appareil par l'utilisateur entraîne l'application des sanctions administratives prévues par la législation applicable.
