INSTRUKCJA OBSŁUGI AquaThermica 260 S Tesy

Dziękujemy za zakup tego produktu.

Zespół TESY zawsze zwraca szczególną uwagę na problemy środowiska, dlatego podczas produkcji naszych produktów używamy technologii i materiałów, które mają niski wpływ na środowisko naturalne, zgodnie z dyrektywami wspólnotowymi w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym oraz w sprawie zużytego sprzętu elektrycznego i elektronicznego WEEE oraz RoHS (2011/65/EU oraz 2012/19/EU).

WAŻNE INFORMACJE I INSTRUKCJE BEZPIECZEŃSTWA

Ważne! Gwarancja jest nieważna i producent nie ponosi odpowiedzialności za konsekwencje w przypadku nieprzestrzegania załączonych instrukcji!

• Urządzenie nie jest przeznaczone do użytku przez osoby (również dzieci) z zaburzeniami fizycznymi, sensorycznymi lub psychicznymi, bądź też osoby z niedostatecznym doświadczeniem i wiedzą, chyba że osoba odpowiedzialna za ich bezpieczeństwo przeszkoliła lub poinstruowała je w zakresie użytkowania urządzenia.
• Należy instruować dzieci, by nie bawiły się urządzeniem.
• Dzieci nie powinny bawić się urządzeniem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i
  konserwacji urządzenia, które mają być wykonywane przez użytkownika.
• Zabrania się używania urządzenia do celów innych niż zamierzone.
• Nie używać zbiornika wody, jeśli nie jest on napełniony wodą.
• Montaż, uruchomienie i konserwacja urządzenia muszą być wykonywane przez osobę odpowiednio wykwalifikowaną i upoważnioną. Nie wolno próbować zamontować urządzenia samodzielnie.
• Urządzenie należy montować wyłącznie w pomieszczeniu odpornym na ogień.
• Użytkowanie urządzenia w temperaturze i poziomie ciśnienia innych od określonych spowoduje unieważnienie gwarancji!
• Urządzenie jest przeznaczone do podgrzewania wody pitnej w stanie płynnym. Użycie innych fluidów w innym stanie spowoduje unieważnienie gwarancji!
  • Wymiennik ciepła urządzenia jest przeznaczony do użytkowania z czystą wodą obiegową.
• Wymiennik ciepła jest przeznaczony do pracy w zamkniętym obiegu z wodą jako czynnikiem roboczym albo z wodą + glikolem propylenowym + dodatkami antykorozyjnymi. Nieprzestrzeganie tego warunku spowoduje naruszenie warunków gwarancji!

PRZED URUCHOMIENIEM URZĄDZENIA

• Przeczytać uważnie „Instrukcję montażu i konserwacji“ stanowiącą nierozłączną część urządzenia!
• Zapewnić się, że urządzenie zostało zamontowane i podłączone zgodnie z „Instrukcją montażu i konserwacji“ stanowiącą nierozłączną część urządzenia!
• Upewnij się, że zbiornik wody jest napełniony woda!
• Upewnij się, że zasilanie elektryczne jest dostępne i zgodnie z lokalnymi przepisami!
• Upewnij się, że kanały powietrzne lub wlot/wylot powietrza nie są zablokowane!

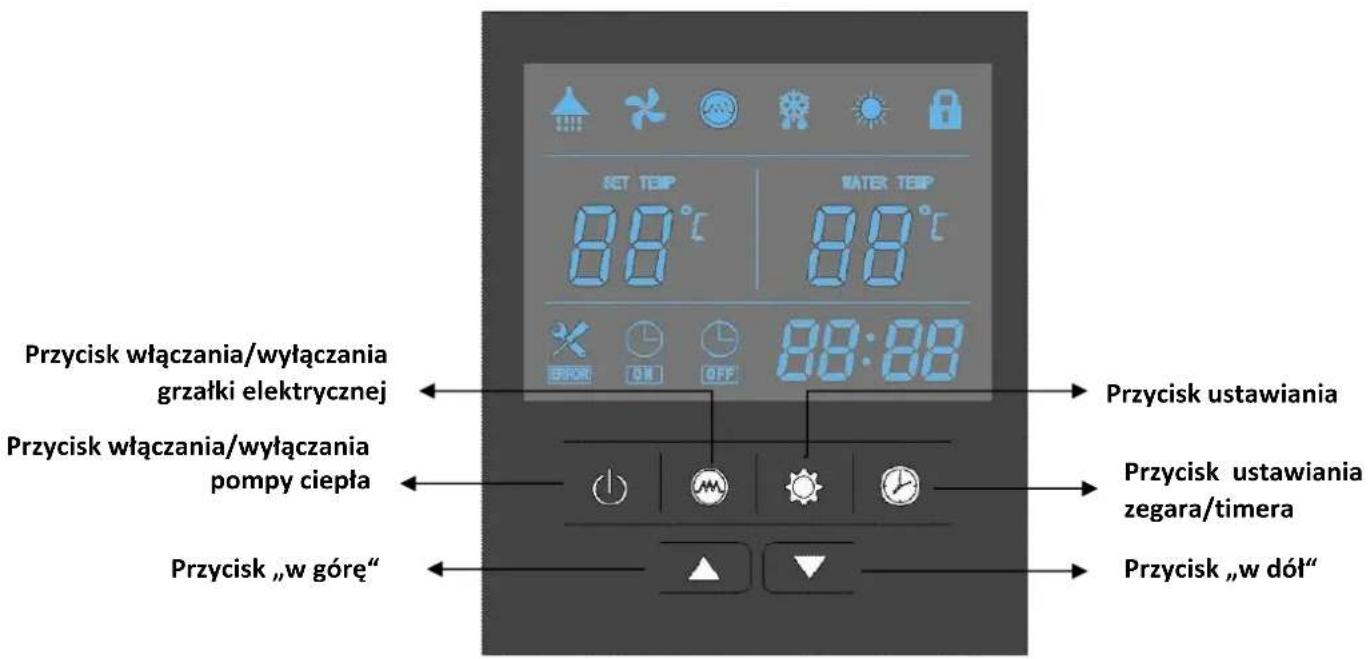

TRYBY PRACY POMPY. INTERFEJS UŻYTKOWNIKA

SET TEM 88°C WATER TEM 88°C 88:88 PRzycisk włączania/wyłączania grzałki elektrycznej Przycisk włączania/wyłączania pompy ciepła Przycisk „w góre“ Przycisk ustawiania Przycisk ustawiania zegara/timera Przycisk „w dół“

– Symbol na wyświetlaczu

- Symbol - przycisk

Nacisnąć jednocześnie przyciski ▲ i ▼ i przytrzymać 5 sekund, aby zablokować panel sterowania.

Nacisnąć jednocześnie przyciski ▲ i ▼ i przytrzymać 5 sekund, aby odblokować panel sterowania.

OBSŁUGA URZĄDZENIA

1. Włączanie

Kiedy urządzenie zostanie podłączone do zasilania, wszystkie ikony pojawiają się na wyświetlaczu przez 3 sekundy. Po automatycznym sprawdzeniu urządzenie wchodzi w tryb gotowości:

"Tryb gotowości" WATER TEM 35°C 10:35

2. Ustawienia zegara

Ustawienia zegara:

– Kiedy urządzenie jest włączone, nacisnąć przycisk 📞, aby przejść do ustawień zegara. Ikony godziny i minut „88:88“ jednocześnie migną;
– Nacisnąć przycisk ⏻, aby przejść do ustawień godziny i minuty, ustawić godzinę i minutę za pomocą przycisków ▲ i ▼.
– Nacisnąć ponownie przycisk 📞, aby potwierdzić wyjście z ustawień zegara.

3. Tryb podgrzewania wody

Nacisnąć i przytrzymać przycisk przez 2 sekundy, kiedy urządzenie znajduje się w trybie gotowości, aby włączyć urządzenie. „Tryb podgrzewania wody“ jest włączony.

"Tryb podgrzewania wody" SET TEMP 50°C WATER TEMP 35°C 10:35

Po lewej stronie wyświetlacza widać – ustawioną temperaturę wody. Po prawej stronie wyświetlacza widać

– rzeczywistą temperaturę wody w zbiorniku wody.

Pompa ciepła zaczyna pracować, żeby osiągnąć zadaną temperaturę. Jeśli zadana temperatura wody jest wyższa niż 65°C, włączy się także grzałka elektryczna jako drugorzędne źródło w celu osiągnięcia zadanej temperatury. Jeśli temperatura zewnętrzna jest niższa niż -10°C lub wyższa niż 44°C, tylko grzałka elektryczna będzie pracowała. Podczas pracy pompy ciepła w warunkach niskiej temperatury zewnętrznej można aktywować „Tryb odszraniania“, aby stopić nagromadzony lód na parowniku.

4. Ustawienie temperatury wody

Podczas pracy pompy ciepła nacisnąć przycisk ▲ lub ▼ w celu ustawienia pożądanej temperatury wody.

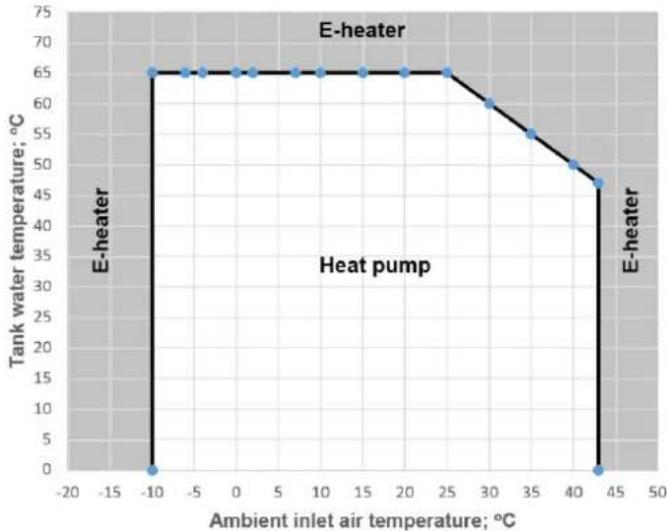

Maksymalnie osiągalna temperatura wody za pomocą agregatu pompy ciepła zależy bezpośrednio od temperatury powietrza włotowego. Zobaczyć poniższy wykres:

W przypadku gdy ustawiona temperatura (za pomocą panelu sterowania) jest wyższa od osiągalnej temperatury (podanej na wykresie), grzałka elektryczna włączy się automatycznie w celu osiągnięcia temperatury.

W celu zmniejszenia zużycia energii unikać ustawienie temperatury powyżej 55°C

5. Wyłączanie

Aby wyłączyć urządzenie, nacisnąć przycisk ⏻ i przytrzymać przez 2 sekundy podczas pracy urządzenia.

"Tryb gotowości" RATER TEM 35°C 10:35

W RAZIE NAGŁEJ POTRZEBY GORĄCEJ WODY

Podczas pracy pompy ciepła, nacisnąć przycisk 📄 aby włączyć „Tryb szybkiego podgrzewania“. Ikona 🌿 wyświetła się na wyświetlaczu i grzałka elektryczna zacznie pracować zgodnie z ustawioną temperaturą jednocześnie ze sprężarką do osiągnięcia ustawionej temperatury.

ZALETY KORZYSTANIA Z URZĄDZENIA

7. Ustawienia timera

– Kiedy urządzenie jest włączone, nacisnąć przycisk 📞, aby przejść do ustawień zegara. Ikony godziny i minut „88:88“ jednocześnie migną;
– Za pomocą przycisków ▲ i ▼ustawić godzinę;
– Nacisnąć przycisk 🔒, aby przejść do ustawień minut, ikona minut „:88“ mignie, za pomocą przycisków ▲ i ▼ ustawić minuty.
– Nacisnąć 📋 przycisk, aby przejść do ustawień wyłączania timera; ikona wyłączanie timera 📋 i ikona godzin „88:“ jednocześnie migną;
– Za pomocą przycisków ▲ i ▼ ustawić godzinę;
– Nacisnąć przycisk 📞 jeszcze raz, aby zapisać i wyjść z ustawień timera.

Nacisnąć przycisk

aby zatrzymać timera podczas włączonego trybu „Ustawienia timera”!!!

NOTATKA:

1) Funkcje włączania i wyłączania timera można nastawić jednocześnie.
2) Ustawienia timera są automatycznie powtarzane.
3) Ustawienia timera są zapisywane po przerwaniu prądu.

W TROSCE O ZDROWIE

7. Dezynfekcja wody

Grzałka elektryczna włącza się cotygodniowo niezależnie od tego, czy urządzenie jest włączone, czy wyłączone (w trybie gotowości). Grzałka elektryczna wyłącza się samodzielnie, kiedy temperatura osiągnie 70°C (dezynfekcja wody przeciw Legionelli).

INNE MOŻLIWOŚCI URZĄDZENIA

1. „Tryb przeciw zamarznięcia“

Kiedy urządzenie jest w trybie gotowości, jeśli temperatura w dolnej części zbiornika wody jest poniżej 5°C (ochrona przeciw zamarznięcia), grzałka elektryczna włączy się i zostanie włączona do osiągnięcia wartości temperatury w dolnej części zbiornika wody 10°C albo do momentu włączania urządzenia.

Ikona 🎥 wskazuje, że funkcja odszraniania jest włączona. Jest to funkcja automatyczna. System wejdzie albo wyjdzie z „Trybu odszraniania“ w zależności od programu zarządzania.

3. Funkcja przeciwblokująca w razie podłączenia zewnętrznej pompy obiegowej :

Jeśli urządzenie było wyłączone w ciągu 12 godzin, funkcja ta uruchomi zewnętrzną pompę obiegową na 2 minuty.

4. Wentylator

Ikona wskazuje, że funkcja „wentylatora“ jest włączona. Kiedy urządzenie jest włączone, nacisnąć przycisk i przytrzymać przez 5 sekund, aby włączyć lub wyłączyć funkcję „wentylatora“. Jeśli funkcja ta jest włączona, wentylator nadal będzie pracował, nawet gdy temperatura wody osiągnie zadany punkt i urządzenie jest w trybie gotowości. W

przeciwnym razie, jeśli funkcja ta jest wyłączona, wentylator zatrzyma się, kiedy temperatura wody osiągnie zadany punkt i urządzenie jest w trybie gotowości.

JEŚLI COŚ NIE DZIAŁA!

• Wyłączyć urządzenie! Wyłączyć z sieci elektrycznej!
• Skontaktować się z serwisem i podać informacje o kodzie błędu albo opisać każde nietypowe zachowanie lub hałas urządzenia!

1. Kody błędów

W razie wystąpienia błędu lub w razie automatycznego włączania się trybu ochronnego numer błędu wyświetla się na wyświetlaczu na panelu sterowania oraz odpowiednia dioda na płycie kontrolera zacznie migać

Błąd	Kod	Wskaźnik LED
Tryb gotowości		Wyłączony
Normalna praca		Włączony (świeci na czerwono)
Uszkodzenie czujnika temperatury wody w dolnej części zbiornika wody	P1	☆●(1 mignięcie)
Uszkodzenie czujnika temperatury wody w górnej części zbiornika wody.	P2	☆☆●(2 mignięcia)
Uszkodzenie czujnika temperatury parownika.	P3	☆☆☆●(3 mignięcia)
Uszkodzenie czujnika temperatury gazów na wlocie sprężarki	P4	☆☆☆☆●(4 mignięcia)
Uszkodzenie czujnika temperatury powietrza atmosferycznego.	P5	☆☆☆☆☆●(5 mignięć)
Zabezpieczenie przed wysokim ciśnieniem (przełącznik wysokiego ciśnienia)	E1	☆☆☆☆☆☆●(6 mignięć)
Zabezpieczenie przed niskim ciśnieniem (przełącznik niskiego ciśnienia)	E2	☆☆☆☆☆☆☆●(7 mignięć)
Zabezpieczenie przed przegrzaniem (przełącznik w razie przegrzania)	E3	☆☆☆☆☆☆☆☆●(8 mignięć))
Odszranianie	Wskaźnik odszraniania	☆☆☆☆☆☆☆☆......(Ciągłe miganie)
Nieoprawność podłączenia	E8	Włączony (świeci na czerwono)

2. „Tryb grzałki elektrycznej“

Jeśli przycisk grzałki elektrycznej na panelu sterowania jest włączony ręcznie, kiedy urządzenie jest w trybie gotowości, tylko grzałka elektryczna będzie pracować do momentu gdy temperatura w górnej części zbiornika wody osiągnie zadaną temperaturę.

OPIS IKON LED

		Dostępna ciepła woda	Ikona ta wskazuje, że temperatura gorącej wody osiągnęła zadań wartość. Woda jest gotowa do użytkowania.
		Wentylator	Ikona ta wskazuje, że funkcja „wentylatora“ jest włączona.
		Grzałka elektryczna	Ikona ta wskazuje, że funkcja grzałki elektrycznej jest włączona. Jest to funkcja automatyczna. Grzałka elektryczna włączy się w zależności od ustawienia zarządzania.
		Odszranianie	Ikona ta wskazuje, że funkcja odszraniania jest włączona. Jest to funkcja automatyczna. Funkcja włączy się/wyłączy się w zależności od ustawienia zarządzania.
		Podgrzewanie	Ikona ta wskazuje, że urządzenie pracuje w trybie podgrzewania wody.
		Blokada przycisków	Ikona ta wskazuje, że funkcja blokady przycisków jest włączona. Przyciski zostaną zablokowane do momentu gdy funkcja ta zostanie wyłączona.
		Lewy wyświetlacz temperatury	Wyświetlacz pokazuje zadań temperaturę wody. W razie błędu na tym wyświetlaczu pojawi się odpowiedni kod błędu.
		Prawy wyświetlacz temperatury	Pokazuje rzeczywistą temperaturę wody. Podczas sprawdzenia i ustawienia parametrów na tym wyświetlaczu pojawią się odpowiednie wartości parametrów.
		Wyświetlacz godziny i timera	Wyświetlacz pokazuje dokładnie czas i czas timera.
		TIMER WŁĄCZONY	Ikona ta wskazuje, że funkcja „TIMER WŁĄCZONY“ jest włączona.
		TIMER WYŁĄCZONY	Ikona ta wskazuje, że funkcja „TIMER WYŁĄCZONY“ jest włączona.
		BŁĄD	Ikona ta wskazuje na obecność błędu.

Zalecenie w sprawie ochrony środowiska

Symbol przekreślonego kosza na śmieci, który można zobaczyć na urządzeniu lub na opakowaniu, oznacza, że urządzenia nie wolno wyrzucać razem z pozostałymi odpadami w końcu jego cyklu życia.

W końcu cyklu życia urządzenia użytkownik zobowiązany jest do przekazania urządzenia do wyznaczonych punktów zbiórki w celu recyklingu odpadów powstałych ze sprzętu elektrycznego i elektronicznego lub do zwrotu starego urządzenia w sklepie w razie zakupu nowego urządzenia. Odpowiednia segregacja odpadów związana z

późniejszym recyklingiem, przetwarzaniem i/lub przyjaznym dla środowiska zniszczeniem zużytego urządzenia wspiera uniknięcie potencjalnych negatywnych skutków zarówno dla środowiska, jak i dla zdrowia; zachęca również do ponownego użycia i/lub recyklingu materiałów, z których urządzenie zostało wyprodukowane.

Zniszczenie urządzenia przez użytkownika niezgodnie z prawem wiąże się z nałożeniem kar administracyjnych przewidzianych w obowiązującym prawie.
