NT 552 Tact² Me I - Aspirador Kärcher - Manual de utilização gratuito

MANUAL DE UTILIZADOR NT 552 Tact² Me I Kärcher

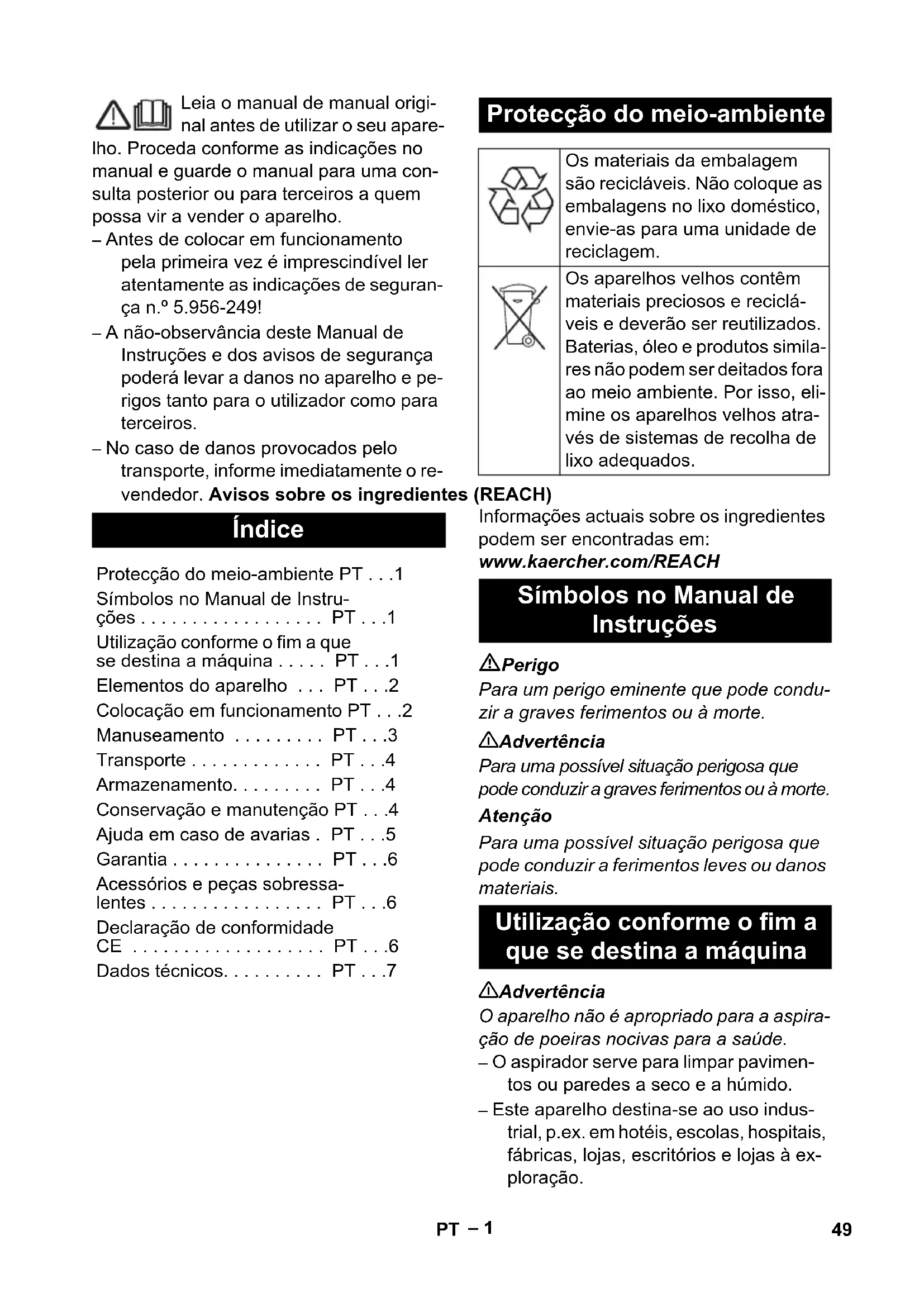

No. de pieza Longitud del cable EU 6.649-915.0 10 m 48 ES– 1 Leia o manual de manual origi- nal antes de utilizar o seu apare- lho. Proceda conforme as indicações no manual e guarde o manual para uma con- sulta posterior ou para terceiros a quem possa vir a vender o aparelho. – Antes de colocar em funcionamento pela primeira vez é imprescindível ler atentamente as indicações de seguran- ça n.º 5.956-249! – A não-observância deste Manual de Instruções e dos avisos de segurança poderá levar a danos no aparelho e pe- rigos tanto para o utilizador como para terceiros. – No caso de danos provocados pelo transporte, informe imediatamente o re- vendedor. Avisos sobre os ingredientes (REACH) Informações actuais sobre os ingredientes podem ser encontradas em: www.kaercher.com/REACH Perigo Para um perigo eminente que pode condu- zir a graves ferimentos ou à morte. 몇 Advertência Para uma possível situação perigosa que pode conduzir a graves ferimentos ou à morte. Atenção Para uma possível situação perigosa que pode conduzir a ferimentos leves ou danos materiais. 몇 Advertência O aparelho não é apropriado para a aspira- ção de poeiras nocivas para a saúde. – O aspirador serve para limpar pavimen- tos ou paredes a seco e a húmido. – Este aparelho destina-se ao uso indus- trial, p.ex. em hotéis, escolas, hospitais, fábricas, lojas, escritórios e lojas à ex- ploração. Índice Protecção do meio-ambiente PT . . .1 Símbolos no Manual de Instru- ções . . . . . . . . . . . . . . . . . . PT . . .1 Utilização conforme o fim a que se destina a máquina . . . . . PT . . .1 Elementos do aparelho . . . PT . . .2 Colocação em funcionamento PT . . .2 Manuseamento . . . . . . . . . PT . . .3 Transporte . . . . . . . . . . . . . PT . . .4 Armazenamento. . . . . . . . . PT . . .4 Conservação e manutenção PT . . .4 Ajuda em caso de avarias . PT . . .5 Garantia . . . . . . . . . . . . . . . PT . . .6 Acessórios e peças sobressa- lentes . . . . . . . . . . . . . . . . . PT . . .6 Declaração de conformidade CE . . . . . . . . . . . . . . . . . . . PT . . .6 Dados técnicos. . . . . . . . . . PT . . .7 Protecção do meio-ambiente Os materiais da embalagem são recicláveis. Não coloque as embalagens no lixo doméstico, envie-as para uma unidade de reciclagem. Os aparelhos velhos contêm materiais preciosos e reciclá- veis e deverão ser reutilizados. Baterias, óleo e produtos simila- res não podem ser deitados fora ao meio ambiente. Por isso, eli- mine os aparelhos velhos atra- vés de sistemas de recolha de lixo adequados. Símbolos no Manual de Instruções Utilização conforme o fim a que se destina a máquina 49PT– 2 1 Eléctrodos 2 Tubo flexível de aspiração 3 Alavanca de avanço 4 Bloqueio da cabeça de aspiração 5 Anel intermédio 6 Roda 7 Chassis 8 Recipiente de sujidades 9 Rolo guia do quadro com travão de imobilização 10 Cabeçote de aspiração 11 Rolo guia do recipiente de sujidade 12 Bico para o chão 13 Tubo de aspiração 14 Estribo do mecanismo de depositação 15 Manípulo do recipiente de sujidade 16 Bocal de aspiração 17 Tampa do filtro 18 Ganchos de mangueiras e cabos 19 Tubo curvado 20 Extensão dos eléctrodos 21 Interruptor rotativo 22 Pega para portar 23 Suporte do bocal de chão 24 Suporte para bico de juntas 25 Suporte para tubos de aspiração 26 Placa de tipo 27 Filtro de pregas 28 Cabo de rede 29 Limpeza do filtro – Os elementos de comando para o pro- cesso de limpeza são amarelos. – Os elementos de comando para a ma- nutenção e o serviço são cinza claros. Atenção Nunca retirar o filtro de pregas plano duran- te a aspiração. Através do bocal de ligação à terra as car- gas estáticas são desviadas. Deste modo é evitada a formação de faíscas e choques eléctricos com acessórios eléctricos con- dutores (opção). – Na aspiração de pó fino pode ser usado adicionalmente um saco de eliminação (acessório especial). Fixar os travões de imobilização. Figura Puxar o estribo do mecanismo de depo- sitação para cima. O recipiente é des- bloqueado e baixado. Figura Retirar o recipiente no manípulo. Figura Posicionar o saco de eliminação de for- ma que este fique encostado na parede do recipiente e no fundo do recipiente. Colocar o saco de eliminação sobre o recipiente. Ter em atenção que o saco de eliminação não seja dobrado sobre as telas de engate no recipiente. Voltar a inserir o recipiente e bloquear com o estribo no mecanismo de depo- sitação. 몇 Advertência Perigo de esmagamento! Du- rante o travamento não se deve manter as mãos entre o reci- piente de sujidade e o anel inter- médio ou na proximidade do mecanismo de elevação. Bloquear o recipiente, accio- nando o estribo do mecanismo de deposi- tação, com as duas mãos. Elementos do aparelho Identificação da cor Colocação em funcionamento Sistema antiestático Aspirar a seco Montar saco de eliminação 50 PT– 3 Figura Desmontar as tiras da escova. Montar lábios de borracha. Aviso: a parte estruturada dos lábios de borracha deve ser virada para fora. – Na aspiração de sujidade húmida reti- rar sempre o filtro de eliminação (aces- sório especial). Fixar os travões de imobilização. Figura Puxar o estribo do mecanismo de depo- sitação para cima. O recipiente é des- bloqueado e baixado. Figura Retirar o recipiente no manípulo. Figura Virar do avesso o saco de eliminação. Fechar estanquemente o saco de elimi- nação com a tira de fecho. Retirar o saco de eliminação. Eliminar o saco de eliminação em con- formidade com a legislação em vigor. Voltar a inserir o recipiente e bloquear com o estribo no mecanismo de depo- sitação. 몇 Advertência Perigo de esmagamento! Du- rante o travamento não se deve manter as mãos entre o reci- piente de sujidade e o anel inter- médio ou na proximidade do mecanismo de elevação. Bloquear o recipiente, accio- nando o estribo do mecanismo de deposi- tação, com as duas mãos. Atenção Respeitar as normas locais sobre trata- mento de esgotos. – Na aspiração de sujidade molhada com o bocal para almofadas ou para juntas e quando se aspira na sua maioria água a partir de um recipiente reco- menda-se desligar a função "Limpeza automática do filtro". – Ao atingir o nível de líquido máximo, o aparelho desliga automaticamente. – Com líquidos não conductíveis (por exemplo, emulsões de rectificação, óleos e graxas) o aparelho não se desliga quando o recipiente estiver cheio. O nível de enchimento deve ser permanentemente controlado e o recipiente esvaziado a tempo. – Após terminar a aspiração a húmido: limpar o filtro de pregas plano com o dispositivo de limpeza de filtros. Limpar os eléctrodos e as extensões dos eléc- trodos com uma escova. Limpar o reci- piente com um pano húmido e secar. Figura A mangueira de aspiração está equipada com um sistema clipe. Todos os acessórios C-40/C-DN-40 podem ser conectados. Ligar a ficha de rede. Ligar o aparelho no interruptor rotativo. O aparelho dispõe de um dispositivo inova- dor de dupla limpeza do filtro, particular- mente eficaz para poeira fina. Neste processo o filtro de pregas plano é automa- ticamente limpo por um jacto de ar (ruído pulsante) em intervalos de 7,5 segundos. Aspirar a húmido Montar os lábios de borracha Retirar o saco de eliminação Generalidades Conexão clipe Manuseamento Interruptor rotativo – Aparelho LIG – Limpeza do filtro DESL – Aparelho DESL – Aparelho LIG – Limpeza do filtro LIG Ligar a máquina Limpeza automática do filtro 51PT– 4 Desligar o aparelho no interruptor rota- tivo. Desligue a ficha da tomada. Fixar os travões de imobilização. Figura Puxar o estribo do mecanismo de depo- sitação para cima. O recipiente é des- bloqueado e baixado. Figura Retirar o recipiente no manípulo. Esvaziar o recipiente. Voltar a inserir o recipiente e bloquear com o estribo no mecanismo de depo- sitação. 몇 Advertência Perigo de esmagamento! Du- rante o travamento não se deve manter as mãos entre o reci- piente de sujidade e o anel inter- médio ou na proximidade do mecanismo de elevação. Bloquear o recipiente, accio- nando o estribo do mecanismo de deposi- tação, com as duas mãos. Aspirar e esfregar o aparelho por dentro e por fora para limpá-lo (pano húmido). Figura Guardar o tubo flexível do aspirador e o cabo de rede de acordo com a ilustra- ção. Colocar o aparelho num local seco e to- mar as medidas necessárias para evi- tar uma utilização por parte de pessoas não autorizadas. Atenção Perigo de ferimentos e de danos! Ter aten- ção ao peso do aparelho durante o trans- porte. Retirar o tubo de aspiração com o bico de juntas do apoio. Para transportar o aparelho deve-se agarrá-lo na pega e no tubo de aspiração. Para transportar o aparelho deve-se agarrá-lo no quadro e na alavanca de avanço. Para transportar o aparelho para lon- gas distâncias, puxe-o pela alavanca de avanço. Durante o transporte em veículos, pro- teger o aparelho contra deslizes e tom- bamentos, de acordo com as directivas em vigor. Atenção Perigo de ferimentos e de danos! Ter aten- ção ao peso do aparelho durante o arma- zenamento. Este aparelho só pode ser armazenado em espaços fechados e cobertos. Perigo Desligar o aparelho e retirar a ficha de rede antes de efectuar quaisquer trabalhos no aparelho. Abrir a cobertura do filtro. Mudar o filtro de pregas plano. Fechar a cobertura do filtro; deve enga- tar de forma audível. Fixar os travões de imobilização. Figura Puxar o estribo do mecanismo de depo- sitação para cima. O recipiente é des- bloqueado e baixado. Desligar o aparelho Sempre depois de utilizar a máquina Esvaziar o recipiente Limpeza do aparelho Guardar a máquina Transporte Armazenamento Conservação e manutenção Mudar o filtro de pregas plano Substituir o saco de eliminação 52 PT– 5 Figura Retirar o recipiente no manípulo. Figura Virar do avesso o saco de eliminação. Fechar estanquemente o saco de elimi- nação com a tira de fecho. Retirar o saco de eliminação. Eliminar o saco de eliminação em con- formidade com a legislação em vigor. Figura Posicionar o novo saco de eliminação de forma que este fique encostado na parede do recipiente e no fundo do re- cipiente. Colocar o saco de eliminação sobre o recipiente. Ter em atenção que o saco de eliminação não seja dobrado sobre as telas de engate no recipiente. Voltar a inserir o recipiente e bloquear com o estribo no mecanismo de depo- sitação. 몇 Advertência Perigo de esmagamento! Du- rante o travamento não se deve manter as mãos entre o reci- piente de sujidade e o anel inter- médio ou na proximidade do mecanismo de elevação. Bloquear o recipiente, accio- nando o estribo do mecanismo de deposi- tação, com as duas mãos. Destravar e retirar o cabeçote de aspi- ração. Limpar os eléctrodos e o espaço entre os mesmos com uma escova. Limpar as extensões dos eléctrodos com uma escova. Montar e travar o cabeçote de aspiração. Perigo Desligar o aparelho e retirar a ficha de rede antes de efectuar quaisquer trabalhos no aparelho. Verificar a tomada e o fusível da ali- mentação eléctrica. Verificar o cabo de rede, ficha, eléctro- dos e a extensão dos eléctrodos do aparelho. Ligar o aparelho. Esvaziar o recipiente. Desligar o aparelho e esperar 5 segun- dos; religar após 5 segundos. Limpar os eléctrodos e o espaço entre os mesmos com uma escova. Limpar as extensões dos eléctrodos com uma escova. Retirar entupimentos do bocal de aspi- ração, tubo de aspiração, mangueira de aspiração ou filtro de dobras planas. Trocar o saco de eliminação cheio (acessório especial). Encaixar bem a cobertura do filtro. Mudar o filtro de pregas plano. Verificar a posição correcta do filtro de pregas plano. Mudar o filtro de pregas plano. Limpar os eléctrodos e o espaço entre os mesmos com uma escova. Limpar as extensões dos eléctrodos com uma escova. Controlar permanentemente o nível de enchimento de líquidos electricamente não conductíveis. Limpar os eléctrodos e as extensões dos eléctrodos Ajuda em caso de avarias A turbina de aspiração não funciona A turbina de aspiração desliga A turbina de aspiração não torna a arrancar depois de esvaziar o recipiente A força de aspiração diminui Durante a aspiração sai pó A desconeção automática (aspiração a húmido) não actua 53PT– 6 Tubo flexível de aspiração não está co- nectado. Avisar o serviço de assistência técnica. Avisar o serviço de assistência técnica. Em cada país vigem as respectivas condi- ções de garantia estabelecidas pelas nos- sas Empresas de Comercialização. Eventuais avarias no aparelho durante o período de garantia serão reparadas, sem encargos para o cliente, desde que se trate dum defeito de material ou de fabricação. Em caso de garantia, dirija-se, munido do documento de compra, ao seu revendedor ou ao Serviço Técnico mais próximo. – Só devem ser utilizados acessórios e peças de reposição autorizados pelo fabricante do aparelho. Acessórios e Peças de Reposição Originais - forne- cem a garantia para que o aparelho possa ser operado em segurança e isento de falhas. – No final das instruções de Serviço en- contra uma lista das peças de substitui- ção mais necessárias. – Para mais informações sobre peças so- bressalentes, consulte na página www.kaercher.com o ponto dos serviços. Declaramos que a máquina a seguir desig- nada corresponde às exigências de segu- rança e de saúde básicas estabelecidas nas Directivas CE por quanto concerne à sua concepção e ao tipo de construção as- sim como na versão lançada no mercado. Se houver qualquer modificação na máqui- na sem o nosso consentimento prévio, a presente declaração perderá a validade. 5.957-701 Os abaixo assinados têm procuração para agirem e representarem a gerência. Responsável pela documentação: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2010/07/14 A limpeza automática do filtro não funciona A limpeza automática do filtro não desliga A limpeza automática do filtro não liga Garantia Acessórios e peças sobressalentes Declaração de conformidade

CEO Head of Approbation 54 PT– 7 Dados técnicos NT 55/2 Tact² Me I Tensão da rede V 220-240 Frequência Hz 50/60 Potência máx. W 2760 Potência nominal W 2400 Conteúdo do recipiente l 55 Quantidade de enchimento do líquido l 50 Volume de ar (máx.) l/s 2x 74 Subpressão (máx.) kPa (mbar) 25,4 (254) Tipo de protecção -- IPX4 Classe de protecção -- I Ligação do tubo flexível de aspiração (C-DN/C-ID) mm 40 Comprimento x Largura x Altura mm 710 x 570 x 1070 Peso de funcionamento típico kg 43 Temperatura ambiente (máx.) °C +40 Valores obtidos segundo EN 60335-2-69 Nível de pressão acústica L

dB(A) 73 Insegurança K

dB(A) 1 Valor de vibração mão/braço m/s
