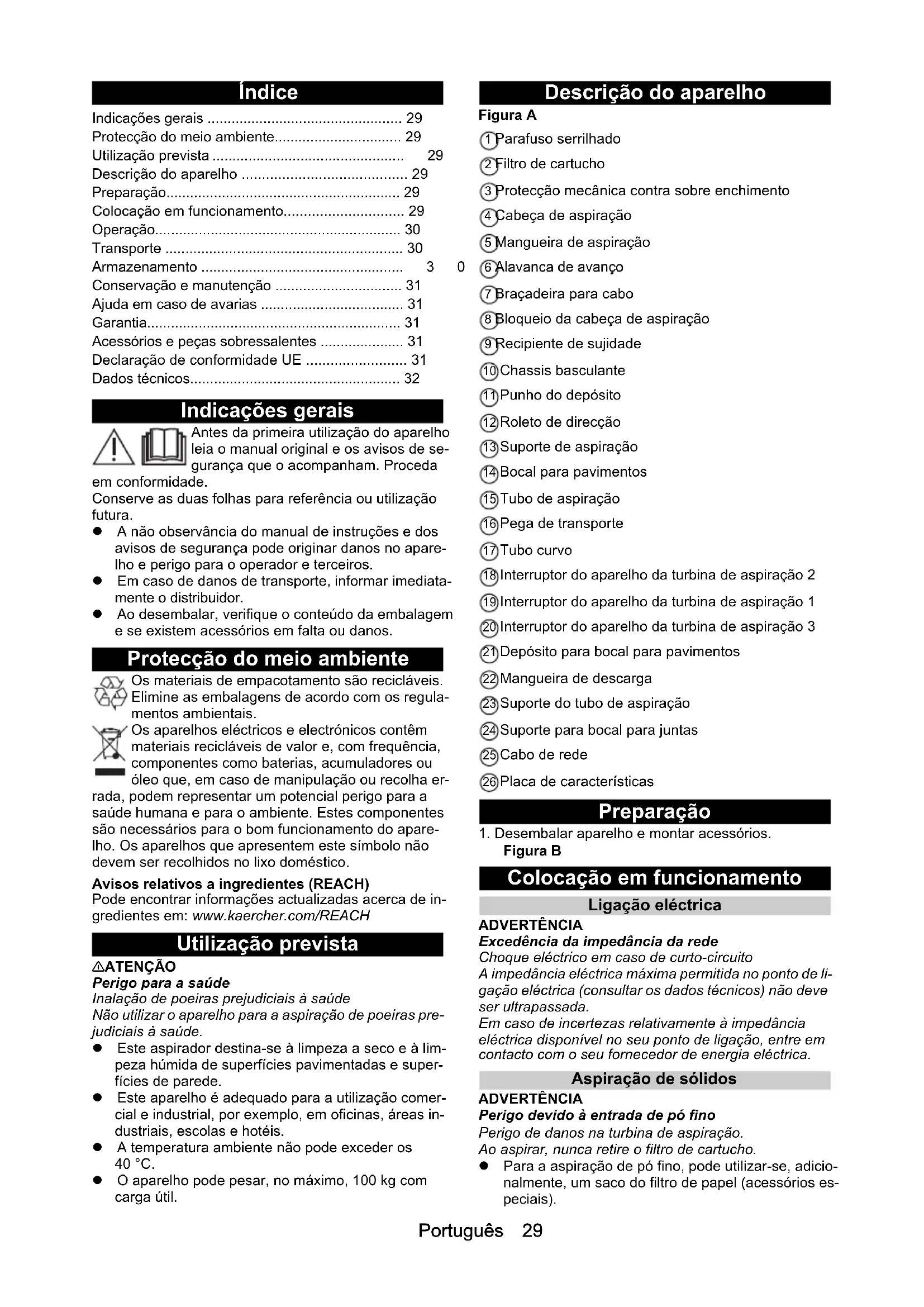

H05VV-F 2x1,5 H05VV-F 2x1,5 Referencia (EU) 6.647-069.0 6.647-069.0 Longitud del cable m 10 10Português 29 Índice Indicações gerais Antes da primeira utilização do aparelho leia o manual original e os avisos de se- gurança que o acompanham. Proceda em conformidade. Conserve as duas folhas para referência ou utilização futura. A não observância do manual de instruções e dos avisos de segurança pode originar danos no apare- lho e perigo para o operador e terceiros. Em caso de danos de transporte, informar imediata- mente o distribuidor. Ao desembalar, verifique o conteúdo da embalagem e se existem acessórios em falta ou danos. Protecção do meio ambiente Os materiais de empacotamento são recicláveis. Elimine as embalagens de acordo com os regula- mentos ambientais. Os aparelhos eléctricos e electrónicos contêm materiais recicláveis de valor e, com frequência, componentes como baterias, acumuladores ou óleo que, em caso de manipulação ou recolha er- rada, podem representar um potencial perigo para a saúde humana e para o ambiente. Estes componentes são necessários para o bom funcionamento do apare- lho. Os aparelhos que apresentem este símbolo não devem ser recolhidos no lixo doméstico. Avisos relativos a ingredientes (REACH) Pode encontrar informações actualizadas acerca de in- gredientes em: www.kaercher.com/REACH Utilização prevista 몇 ATENÇÃO Perigo para a saúde Inalação de poeiras prejudiciais à saúde Não utilizar o aparelho para a aspiração de poeiras pre- judiciais à saúde. Este aspirador destina-se à limpeza a seco e à lim- peza húmida de superfícies pavimentadas e super- fícies de parede. Este aparelho é adequado para a utilização comer- cial e industrial, por exemplo, em oficinas, áreas in- dustriais, escolas e hotéis. A temperatura ambiente não pode exceder os 40 °C. O aparelho pode pesar, no máximo, 100 kg com carga útil. Descrição do aparelho Figura A 1 Parafuso serrilhado 2 Filtro de cartucho 3 Protecção mecânica contra sobre enchimento 4 Cabeça de aspiração 5 Mangueira de aspiração 6 Alavanca de avanço 7 Braçadeira para cabo 8 Bloqueio da cabeça de aspiração 9 Recipiente de sujidade 10 Chassis basculante 11 Punho do depósito 12 Roleto de direcção 13 Suporte de aspiração 14 Bocal para pavimentos 15 Tubo de aspiração 16 Pega de transporte 17 Tubo curvo 18 Interruptor do aparelho da turbina de aspiração 2 19 Interruptor do aparelho da turbina de aspiração 1 20 Interruptor do aparelho da turbina de aspiração 3 21 Depósito para bocal para pavimentos 22 Mangueira de descarga 23 Suporte do tubo de aspiração 24 Suporte para bocal para juntas 25 Cabo de rede 26 Placa de características Preparação

1. Desembalar aparelho e montar acessórios.

• Figura B Colocação em funcionamento Ligação eléctrica ADVERTÊNCIA Excedência da impedância da rede Choque eléctrico em caso de curto-circuito A impedância eléctrica máxima permitida no ponto de li- gação eléctrica (consultar os dados técnicos) não deve ser ultrapassada. Em caso de incertezas relativamente à impedância eléctrica disponível no seu ponto de ligação, entre em contacto com o seu fornecedor de energia eléctrica. Aspiração de sólidos ADVERTÊNCIA Perigo devido à entrada de pó fino Perigo de danos na turbina de aspiração. Ao aspirar, nunca retire o filtro de cartucho. Para a aspiração de pó fino, pode utilizar-se, adicio- nalmente, um saco do filtro de papel (acessórios es- peciais). Indicações gerais p. 29
• Protecção do meio ambiente p. 29
• Utilização prevista p. 29
• Descrição do aparelho p. 29
• Preparação p. 29
• Colocação em funcionamento p. 29
• Operação p. 30
• Transporte p. 30
• Armazenamento p. 30
• Conservação e manutenção p. 31
• Ajuda em caso de avarias p. 31
• Garantia p. 31
• Acessórios e peças sobressalentes p. 31
• Declaração de conformidade UE p. 31
• Dados técnicos Português Montar o saco do filtro de papel p. 3230

1. Desbloquear e retirar a cabeça de aspiração.

2. Encaixar o saco do filtro de papel (acessórios espe-

3. Colocar e bloquear a cabeça de aspiração.

Aspiração de líquidos Instalar lábios de borracha

Remover o saco do filtro de papel Para a aspiração de sujidade húmida, tem de ser sempre retirado o saco do filtro de papel (acessó- rios especiais). Recomenda-se a utilização de um saco de filtro es- pecial (molhado) (consulte os sistemas filtrantes). Aspiração de líquidos com filtro de cartucho ADVERTÊNCIA Perigo devido à entrada de água Perigo de danos na turbina de aspiração. Ao aspirar, nunca retire o filtro de cartucho. Após a conclusão da aspiração de líquidos: Limpar a protecção mecânica contra sobre enchimento e o depósito com um pano húmido e secar. Na troca directa de aspiração de líquidos para aspi- ração de sólidos, o filtro de cartucho molhado deve ser substituído por um seco. Aspiração de líquidos com filtro húmido

1. Desbloquear e retirar a cabeça de aspiração.

3. Aparafusar o parafuso serrilhado.

4. Instalar o filtro molhado (acessórios especiais).

5. Colocar e bloquear a cabeça de aspiração.

ADVERTÊNCIA Perigo devido à entrada de água Perigo de danos na turbina de aspiração. Ao aspirar, nunca retire o filtro húmido. Após a conclusão da aspiração de líquidos: Limpar a protecção mecânica contra sobre enchimento e o depósito com um pano húmido e secar. Na troca de aspiração de líquidos para aspiração de sólidos, o filtro húmido deve ser substituído por um filtro de cartucho. Escoar a água suja 몇 ATENÇÃO Recolha inadequada de efluentes Poluição do meio ambiente Respeite as normas locais para o tratamento de efluentes.

1. Escoar a água suja através da mangueira de des-

carga. Aparelho com recipiente em metal: Figura F Aparelho com recipiente em plástico: Figura G Esvaziar o depósito por completo

1. Bloquear o travão de parqueamento.

2. Segure o depósito pelo punho e incline-o, levantando.

4. Incline o depósito de volta para a posição inicial.

5. Soltar travão de parqueamento.

Ligação tipo “clipe” A mangueira de aspiração está equipada com um siste- ma de clipe. Podem ser ligadas peças de acessório com um diâmetro nominal de 40 mm. Figura I Operação Ligar o aparelho

1. Ligar a ficha de rede.

2. Ligar o aparelho.

Esvaziar o recipiente de sujidade O canal de aspiração está equipado com um flutuador. Quando o nível máximo de água suja permitida no depósito é atingido, a corrente de aspiração é inter- rompida.

1. Desligar o aparelho.

1. Desligar o aparelho.

2. Aspirar o interior e o exterior do aparelho e limpar

com um pano húmido. Armazenar o aparelho

1. Enrolar a mangueira de aspiração e o cabo de rede

e pendurar na alavanca de avanço.

2. Guardar o aparelho num lugar seco e proteger con-

tra utilização não autorizada. Transporte 몇 CUIDADO Não observância do peso Perigo de ferimentos e danos Considere o peso do aparelho ao transportá-lo.

1. Retirar do suporte o tubo de aspiração com bocal

para pavimentos. Para transportar o aparelho, agar- rar pela pega de transporte e pelo tubo de aspira- ção, e não pela alavanca de avanço.

2. Para o transporte de longo curso, puxar o aparelho

para trás pela alavanca de avanço.

3. Ao transportar o aparelho em veículos, protegê-lo

contra deslizamento e tombo, de acordo com as di- rectivas em vigor. Armazenamento 몇 CUIDADO Não observância do peso Perigo de ferimentos e danos Considere o peso do aparelho para o respectivo arma- zenamento. O aparelho só pode ser armazenado no interior.Português 31 Conservação e manutenção PERIGO Perigo de choque eléctrico Ferimentos devido ao contacto com peças sob tensão Desligue o aparelho. Retire a ficha de rede. Trocar o filtro de cartucho

1. Desbloquear e retirar a cabeça de aspiração.

2. Desapertar o parafuso serrilhado, retirar o filtro de

cartucho e substituir por um novo.

3. Aparafusar o parafuso serrilhado.

4. Colocar e bloquear a cabeça de aspiração.

Limpar a protecção mecânica contra sobre enchimento

1. Desbloquear e retirar a cabeça de aspiração.

3. Limpar a protecção mecânica contra sobre enchi-

mento com um pano húmido.

4. Encaixar o filtro de cartucho.

5. Aparafusar o parafuso serrilhado.

6. Colocar e bloquear a cabeça de aspiração.

Ajuda em caso de avarias PERIGO Perigo de choque eléctrico Ferimentos devido ao contacto com peças sob tensão Desligue o aparelho. Retire a ficha de rede. A turbina de aspiração não funciona

1. Verificar a tomada e o fusível da alimentação eléc-

ção mecânica contra sobre enchimento do apare- lho.

3. Ligar o aparelho.

A potência de aspiração diminui

1. Remover obstruções do bocal de aspiração, do tubo

de aspiração, da mangueira de aspiração ou do fil- tro de cartucho.

2. Substituir o anel de vedação entre a cabeça de as-

piração e o depósito.

3. Substituir o saco do filtro de papel cheio (acessórios

5. Verificar a estanqueidade da mangueira de descar-

ga. Saída de pó ao aspirar

1. Verificar a posição de montagem correcta do filtro

A protecção mecânica contra sobre enchimento (aspiração de líquidos) não funciona

1. Verificar a facilidade de movimento do flutuador e,

se necessário, limpar ou substituir com um pano hú- mido. Serviço de assistência técnica Caso a avaria não possa ser resolvida, então, o apare- lho terá de ser verificado pelo serviço de assistência técnica. Garantia Em cada país são válidas as condições de garantia transmitidas pela nossa sociedade distribuidora res- ponsável. Trataremos de possíveis avarias no seu apa- relho no âmbito do prazo da garantia, sem custos, desde que estas tenham origem num erro de material ou de fabrico. Em caso de garantia, contacte o seu re- vendedor ou a assistência técnica autorizada mais pró- xima, apresentando o talão de compra. (endereço consultar o verso) Acessórios e peças sobressalentes Ao utilizar apenas acessórios originais e peças sobres- salentes originais, garante uma utilização segura e o bom funcionamento do aparelho. Informações acerca de acessórios e peças sobressa- lentes disponíveis em www.kaercher.com. Declaração de conformidade UE Declaramos pelo presente que as referidas máquinas, em virtude da sua concepção e tipo de construção, bem como do modelo colocado por nós no mercado, estão em conformidade com os requisitos de saúde e segu- rança essenciais e pertinentes das directivas da União Europeia. Em caso de realização de alterações na má- quina sem o nosso consentimento prévio, a presente declaração fica sem efeito. Produto: Aspirador de líquidos e sólidos Tipo: 1.667-xxx Directivas da União Europeia pertinentes 2006/42/CE (+2009/127/CE) 2011/65/UE 2014/30/UE Normas harmonizadas aplicadas EN 50581 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1 EN 60335-2-69 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008 Normas nacionais aplicadas

Os signatários actuam em nome e em procuração do Conselho de Administração. Representante da documentação: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Alemanha) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/10/01 Chairman of the Board of ManagementDirector Regulatory Affairs & Certification H. Jenner S. Reiser32 Português Dados técnicos Reservados os direitos a alterações técnicas. NT 70/2 Tc NT 70/3 Me Tc Ligação eléctrica Tensão da rede V 220-240 220-240 Fase ~ 1 1 Frequência de rede Hz 50-60 50-60 Tipo de protecção IPX4 IPX4 Classe de protecção II II Impedância eléctrica máxima admissível Ω (0.282+j0.176) (0.195+j0.122) Potência nominal W 2100 3150 Potência máxima W 2400 3600 Características do aparelho Conteúdo do depósito l 71 71 Quantidade de enchimento do líquido l 57 57 Volume de ar (máx.) l/s 2x 74 3x 74 Subpressão (máx.) kPa (mbar) 25,4 (254) 25,4 (254) Medidas e pesos Peso de operação típico kg 25,4 29,9 Comprimento x Largura x Altura mm 510 x 645 x 990 510 x 645 x 990 Diâmetro da mangueira de aspiração mm 40 40 Condições ambientais Temperatura ambiente (máx.) °C +40 +40 Valores determinados de acordo com a EN 60335-2-69 Nível acústico L
