TY-ER3D4ME - Acessório para TV 3D PANASONIC - Manual de utilização gratuito

Tipo de produto	Óculos 3D ativos com obturador
Marca	Panasonic
Modelo	TY-ER3D4ME
Dimensões (L x A x P)	167,7 x 42,2 x 170,7 mm
Peso	Aproximadamente 27 g
Alimentação	DC 5 V via cabo de carregamento USB (fornecido)
Tipo de bateria	Lítio-íon polímero recarregável integrada
Autonomia	Aproximadamente 30 horas
Tempo de carga	Aproximadamente 30 minutos (carga rápida: 2 min para 3 h de uso)
Comunicação	Bluetooth® 2,4 GHz FH-SS
Alcance de funcionamento	Até 3,2 m do televisor
Tipo de lentes	Obturador de cristal líquido
Faixa de temperatura de uso	0 °C a 40 °C
Materiais	Corpo: resina; Lentes: vidro de cristal líquido
Acessórios incluídos	Cabo de carregamento (ref. K2KYYYYY00164)
Compatibilidade	Televisores Panasonic compatíveis com 3D com logotipo Bluetooth®
Limpeza	Pano macio e seco; não usar benzeno, diluente ou cera
Armazenamento	Local fresco e seco; carregar completamente a cada 6 meses se não utilizado
Segurança	Não usar a menos de 22 cm de um marca-passo; não expor ao calor
Descarte	Remover a bateria antes do descarte; seguir as regulamentações locais

Perguntas frequentes - TY-ER3D4ME PANASONIC

Como carregar os óculos 3D TY-ER3D4ME?

Conecte o cabo de carregamento incluído à porta USB de um televisor Panasonic compatível com 3D ligado. O indicador vermelho acende durante a carga e apaga quando terminar (aproximadamente 30 minutos).

Qual é a distância de visualização recomendada para imagens 3D?

A distância recomendada é de pelo menos 3 vezes a altura da imagem. Por exemplo, para uma televisão de 50 polegadas, pelo menos 1,9 m; para uma de 65 polegadas, pelo menos 2,4 m.

Como registrar os óculos 3D com o televisor pela primeira vez?

Ligue o televisor, coloque os óculos a 50 cm da tela e deslize a guia de OFF para ON. O registro inicia automaticamente. O indicador verde acende por 3 segundos em caso de sucesso.

O que fazer se os óculos não conectarem ao televisor?

Verifique se o televisor é compatível e está ligado. Realize um novo registro mantendo a guia em MODE por mais de 2 segundos a 50 cm do televisor. Se a falha persistir, desligue o televisor e tente novamente.

Posso usar estes óculos com outras marcas de televisores?

Não, os óculos TY-ER3D4ME são projetados exclusivamente para televisores Panasonic compatíveis com 3D com logotipo Bluetooth®. Eles não funcionam com outras marcas.

Como limpar os óculos 3D?

Use um pano macio e seco para limpar suavemente as lentes e a armação. Nunca use benzeno, diluente, cera ou líquido. Não mergulhe os óculos em água.

Os óculos 3D podem ser usados como óculos de sol?

Não, esses óculos são exclusivamente projetados para visualização de conteúdo 3D. Não os use como óculos de sol ou para uso diário.

O que fazer se a bateria não segurar carga?

Se a autonomia for muito curta após uma carga completa, a bateria chegou ao fim da vida útil. Entre em contato com seu revendedor para substituição ou reparo.

Os óculos são adequados para crianças?

Recomenda-se não usar para crianças menores de 5-6 anos. As crianças devem ser supervisionadas por um adulto durante o uso.

Como descartar os óculos no fim da vida útil?

Não jogue os óculos no lixo doméstico. Siga as regulamentações locais para reciclagem de REEE. Para remover a bateria, desparafuse a armação e corte os fios, isolando as extremidades com fita adesiva.

MANUAL DE UTILIZADOR TY-ER3D4ME PANASONIC

Instruções de operação Óculos 3D

N° do Modelo TY-ER3D4ME TY-ER3D4SE

• Antes de usar este produto, certifique-se de ler "Precauções de segurança" e "Precauções de utilização" (páginas 1 - 6).
• Antes de operar este produto, leia as instruções cuidadosamente e guarde este manual para uso futuro.

Estes Óculos 3D podem ser usados para HDTV da Panasonic com tecnologia 3D e tecnologia sem fios Bluetooth®, que possuem o logótipo tal como aparece abaixo. (página 15)

Para obter as informações mais recentes sobre os modelos aplicáveis, visite o nosso site na Web. http://panasonic.net/

Este produto não pode e não deve ser usado como óculos de sol.

Precauções de segurança

Perigo

Sobre proibição de aquecimento

• Não coloque os óculos 3D no fogo, calor ou deixe em locais que possam gerar calor.
• Os óculos 3D contêm uma bateria recarregável em polímero de lítio-íon, portanto, o aquecimento pode resultar em combustão ou ruptura que pode causar queimaduras ou incêndio.

Acerca do local proibido

• Não use os Óculos 3D no hospital ou em outras instituições de saúde.

• Não use os Óculos 3D próximo de equipamentos de controlo automático, como uma porta automática, um aparelho de alarme de incêndio, ou outros.

• Mantenha sempre os Óculos 3D a uma distância de 22 cm dos implantes de pacemakers, ou de outros equipamentos médicos implantáveis.

As ondas de rádio dos Óculos 3D podem influenciar o pacemaker cardíaco implantável ou o funcionamento de equipamentos semelhantes.

Desmontagem

• Não desmonte ou modifique os óculos 3D. Ao descartar este produto, consulte "Eliminação" (página 10) e desmonte-o apropriadamente para remover a bateria recarregável.

Sobre carregamento

• O carregamento é realizado conectando o cabo de carregamento incluso ao terminal USB de uma televisão Panasonic compatível com 3D. O carregamento com outros dispositivos pode resultar no vazamento, aquecimento ou ruptura da bateria.
• Não use o cabo de carregamento incluso para outras utilizações além do carregamento dos óculos 3D.

Cuidado

Sobre os óculos 3D

Não deixe cair, faça pressão ou pise nos óculos 3D. - Cuidado com as pontas da armação quando colocar os óculos 3D. Mantenha sempre os óculos 3D em um local fresco e seco. - Cuidado para não prender o dedo na parte dobrável dos óculos 3D. - Preste atenção especial quando crianças estiverem usando este produto.

Assistindo a conteúdo em 3D

• Não use os óculos 3D se você possuir histórico de muita sensibilidade à luz, problemas cardíacos ou possuir qualquer outra condição médica.
• Pare de usar os óculos 3D imediatamente se você sentir cansaço, desconforto ou qualquer outra sensação desconfortável. Descanse apropriadamente antes de assistir a um cinema em 3D. Descanse entre 30 a 60 minutos antes de assistir a conteúdo em 3D em dispositivos interativos como computadores ou jogos em 3D.
• Cuidado para não bater na tela da televisão ou em outra pessoa acidentalmente. Ao usar os óculos 3D, a distância entre o usuário e a tela pode ser julgada incorretamente. Os óculos 3D devem ser usados apenas ao assistir a conteúdo em 3D.
• Não incline sua cabeça e/ou os óculos 3D quando assistir a uma imagem em 3D. Mantenha seus olhos e os óculos 3D nivelados horizontalmente com a televisão. Se você sofre de quaisquer problemas de visão (hipermetropia, miopia, astigmatismo, diferenças de visão entre o olho direito e o esquerdo), certifique-se de corrigir sua visão antes de usar os óculos 3D.
• Pare de usar os óculos 3D se você puder ver claramente imagens duplas ao assistir a conteúdo em 3D.

(continua no verso)

• Não use os óculos 3D a uma distância menor do que a recomendada.

A distância recomendada é 3 vezes maior que a altura da imagem.

Por exemplo,

televisor de 50 polegadas: 1,9 m ou mais; televisor de 65 polegadas: 2,4 m ou mais

• Quando a parte superior e inferior da tela for escura, como em filmes, assista à tela a uma distância de 3 vezes a altura da imagem.

(Isso torna a distância menor do que o número recomendado acima.)

Uso dos óculos 3D

Os óculos 3D não devem ser usados por crianças com menos de 5-6 anos de idade. - Todas as crianças devem ser supervisionadas com atenção por pais ou responsáveis, que devem garantir sua segurança e saúde durante o uso dos óculos 3D. - Antes de usar os óculos 3D, certifique-se de que não haja objetos quebráveis perto do uso, para evitar danos ou lesões acidentais. - Remova os óculos 3D antes de se movimentar para evitar quedas ou lesões acidentais. Use os óculos 3D apenas para a finalidade destinada e nada mais. - Não use se os óculos 3D estiverem danificados. - Pare de usar os óculos 3D imediatamente se ocorrer uma falha ou mau funcionamento. - Pare de usar os óculos 3D imediatamente se você notar qualquer vermelhidão, dor ou irritação na pele ao redor do nariz ou têmporas. Em casos raros, os materiais usados nos óculos 3D podem causar uma reação alérgica.

Precauções de Utilização

• Não deixe cair ou dobre os óculos 3D.
• Não pressione ou arranhe a superfície do obturador de cristal líquido.
• Não use dispositivos (como telefones celulares ou transceptores pessoais) que emitam fortes ondas eletromagnéticas perto dos óculos 3D, pois isso também pode causar mau funcionamento dos óculos 3D.
• Não use os óculos 3D fora do intervalo de temperatura de utilização especificado (página 14). Se a sala for iluminada por lâmpadas fluorescentes (50 Hz) e as lâmpadas parecerem piscar ao usar os óculos 3D, apague as lâmpadas fluorescentes.
• O conteúdo em 3D não será visível corretamente se os óculos 3D forem usados de cabeça para baixo ou de trás para frente.
• Não use os óculos 3D ao assistir a outras imagens que não sejam imagens em 3D. Outros tipos de monitores (como telas de computador, relógios digitais ou calculadoras, etc.) podem ser difíceis de ver quando os óculos 3D estiverem em uso.
• Uso de ondas de rádio
• Esta unidade usa a banda ISM de frequência de rádio de 2,4 GHz (Bluetooth®). No entanto, outros equipamentos sem fio podem usar a mesma frequência. De modo a evitar a interferência de ondas de rádio de outros equipamentos, certifique-se de que toma nota das indicações seguintes.
• Restrição de utilização: Para usar apenas no seu país.
• Limite de utilização

O limite de utilização é de aproximadamente 3,2 m.

O limite pode ser inferior dependendo da estrutura do edifício, do ambiente e dos obstáculos existentes entre o receptor e o transmissor. Esses obstáculos, por exemplo, paredes em betão armado e, em especial, portas metálicas, obstruem os sinais do transmissor.

• Interferências de outros equipamentos

Devido à interferência de rádio, podem ocorrer avarias caso a unidade esteja colocada demasiado próxima de outro equipamento. Recomendamos que mantenha a unidade o mais afastada possível dos seguintes dispositivos:

Dispositivos Bluetooth®, exceto esta unidade, redes LAN sem fio, micro-ondas, dispositivos automáticos de escritório, telefones sem fio e outros dispositivos eletrônicos.

A unidade destina-se a evitar automaticamente a interferência de rádio destes dispositivos domésticos. No entanto, as avarias podem surgir quando ocorrem interferências de rádio.

Acessórios

Cabo de carregamento<1>

(K2KYYYY00164)

• < > indica a quantidade.

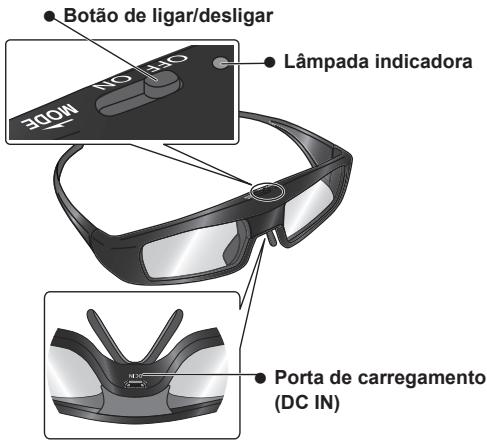

Identificando controles

- Botão de ligar/desligar

ON/OFF

Deslize a aba para a posição ON/OFF para ligar/desligar os óculos.

MODE

Deslize o separador uma vez na posição do MODE para modificar o modo entre 3D e 2D.

• 2D: visualize uma imagem 3D em 2D.
• Não é realizado quando se registram os Óculos 3D no televisor. Para mais informações sobre o registro, consulta a página Registro. (10 página 9)

- Lâmpada indicadora

Acende ou pisca durante o uso ou carregamento para exibir o status da bateria recarregável e do registro.

- Porta de carregamento

• Carregue conectando o cabo de carregamento incluso.

Status da lâmpada indicadora

Lâmpada指示符	Estado
Acende-se a vermelho durante 2segundos quando ligado	Nível de bateria suficiente
Fica intermitente vermelho 5 vezes quando ligado	Nível de bateria baixo
Fica intermitente vermelho e verde alternadamente	Ao registrar
Fica intermitente verde uma vez a cada 2segundos	Ao voltar a ligar ao televisor
Acende-se a verde durante 3segundos	O registo ou religação é conclusão com SUCCESS.
Fica intermitente a vermelho 3 vezes	Encerramento automatico (Falha no registo ou na nova ligação ou a ligação perdeu-se)
Fica intermitente a vermelho a cada 2segundos quando estiver em utilizesçao	É selecionado o modo 3D
Fica intermitente a vermelho das vezes a cada 4segundos quando estiver em utilizesçao	É selecionado o modo 2D

Carregamento

- Carregamento dos Óculos 3D

Conecte os óculos 3D com o cabo de carregamento incluso à televisão, e ligue a televisão.

• Quando a lâmpada indicadora apagar, o carregamento está completo. Consulte as especificações na página 14 para obter informações sobre o tempo aproximado de carga.

OBSERVAÇÃO

• Carregue os óculos 3D antes de usar esta primeira vez após a compra ou depois de longos períodos sem utilização.
• Certifique-se de ligar a televisão ao carregar. A bateria não será carregada se a televisão estiver desligada.

Registo

Primeiro registo

Efectue o primeiro registo quando os óculos 3D foram usados pela primeira vez.

1. Ligue o televisor para ver.
2. Deslize o interruptor da posição OFF para a ON.

Os óculos 3D ligar-se-ão e iniciarão o registo.

Coloque os Óculos 3D a uma distância de 50 cm do televisor quando o registo ocorre.

1. As luzes LED verdes acendem-se nos Óculos 3D durante 3 horas quando o registo for concluído com sucesso.

Após o primeiro registo, os Óculos 3D são religados ao televisor automaticamente quando os Óculos 3D forem ligados próximo de um televisor no modo 3D.

Registar novamente

Quando a ligação com o televisor registado falhar, ou quando usar outro televisor, volte a registar os Óculos 3D.

1. Ligue o televisor para ver.
2. A uma distância de 50 cm do televisor, segure no seletor na posição MODE durante mais de 2 segundos.

O registo iniciará.

1. O LED verde acende-se durante 3 segundos quando o registo for concluído com sucesso.
2. Se o registo falhar, os Óculos 3D desligar-se-ão.
3. Neste caso, desligue a televisão e efetue a partir da etapa 1.
4. Não religue o cabo de carregamento quando estiver a registar novamente.
5. Solte o seletor quando iniciar o registo novamente.

Armazenamento e limpeza

• Limpe com um pano seco e macio.
• Limpar os óculos 3D com um pano macio que está coberto de poeira ou sujeira poderá arranhar os óculos. Remova qualquer poeira do pano antes de uso.
• Não use benzeno, solvente ou cera nos óculos 3D, pois isso poderá fazer com que a pintura descasque.
• Não mergulhe os óculos 3D em líquido, como água, ao limpá-los.
• Evite armazenar os óculos 3D em locais quentes ou muito úmidos.
• Durante um longo período sem utilização, carregue completamente os óculos 3D uma vez a cada seis meses para manter o desempenho da bateria.
• Como os obturadores de cristal líquido (lente) são frágeis e facilmente quebráveis, tenha muito cuidado ao limpá-los.

Eliminação

Uma bateria recarregável em polímero de lítio-íon está incorporada nos óculos 3D.

Elimine de acordo com os regulamentos locais. Ao descartar este produto, desmonte-o apropriadamente seguindo o procedimento na página seguinte e remova a bateria recarregável interna.

Não desmonte este produto exceto quando for descartá-lo.

Perigo

Como a bateria recarregável é especialmente para uso com este produto, não a use com qualquer outro dispositivo.

Não carregue a bateria removida.

• Não jogue a bateria no fogo ou aplique calor a ela.
• Não perfure a bateria com um prego, sujeite-a a impactos ou desmonte ou modifique a mesma.
• Não deixe que os fios toquem qualquer metal ou a si mesmo.
• Não carregue ou armazene a bateria com um colar, prendedor de cabelo ou similares.
• Não carregue, use ou deixe a bateria em um local quente, como próximo ao fogo ou sob o sol.

Isso poderá fazer com que a bateria gere calor, entre em combustão ou rompa.

Aviso

Não coloque a bateria removida, parafusos e outros itens ao alcance de crianças.

A ingestão acidental de tais itens poderá ter um efeito adverso no corpo.

• Caso você acredite que um item tenha sido ingerido, consulte um médico imediatamente.

No caso de vazamento de fluidos da bateria, tome a seguinte medida e não toque no fluido com as mãos desprotegidas.

Se o fluido cair nos olhos, poderá causar perda de visão.

• Lave os olhos com água imediatamente sem esfregá-los e consulte um médico.

Se o fluido cair em seu corpo ou roupas, poderá causar inflamação ou dano na pele.

• Enxágue o suficiente com água limpa e consulte um médico.

■ Como remover a bateria

Desmonte este produto antes que a energia da bateria tenha se esgotado. As figuras a seguir têm o objetivo de explicar como desmontar o produto, não são uma descrição de como repará-lo.

1. Remova os parafusos dos óculos 3D com uma chave de fenda Phillips de precisão.

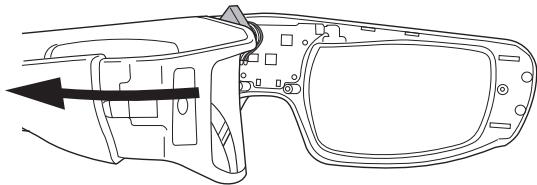

1. Dobre a armação para dentro e puxe-a para fora da tampa lateral.
2. Se for difícil de remover, insira uma chave de fenda chata (─) e force-a para fora.

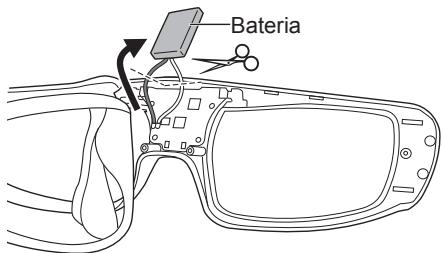

1. Remova a bateria e separe dos óculos 3D cortando os fios um por um com uma tesoura.
2. Isole as partes do fio da bateria removida com fita isolante.

OBSERVAÇÃO

• Tome cuidado suficiente ao realizar este trabalho para que você não se machuque.
• Não danifique ou desmonte a bateria.

Solução de problemas/P&R

Primeiro, verifique o seguinte. Se isto não resolver o problema, entre em contato com o revendedor.

Não foi possível registrar uns Óculos 3D no televisor.

O televisor suporta esses Óculos 3D?

Use os Óculos 3D com televisores compatíveis. (página 16)

Deixou passar mais do que 1 minuto depois de configurar a unidade no modo de registro do dispositivo?

O registro é automaticamente ignorado se passar mais do que 1 minuto. Defina o registro com o televisor e os Óculos 3D ligados e colocados o mais próximo possível um do outro.

Imagens não são 3D.

O televisor foi registrado com os Óculos 3D?

Efetue o registro com o televisor para avaliar. (página 9)

O modo dos óculos 3D está definido em 3D?

Deslize a aba uma vez para a posição MODE para mudar o modo entre 3D e 2D.

As configurações de imagem foram modificadas para imagens em 3D?

Para obter detalhes, consulte as instruções de operação da televisão.

Diferenças individuais poderão ocorrer nas quais imagens em 3D são difíceis de ver ou não podem ser vistas, especialmente em pessoas que tenham um nível de visão diferente entre o olho direito e o esquerdo.

Tome as providências necessárias (use óculos de grau, etc.) para corrigir sua visão antes de usar os óculos 3D.

A energia dos óculos 3D desliga sozinha.

Há ), e a televisão?

A lâmpada indicadora não acende quando o botão liga/desliga estiver na posição “ON”.

Os óculos 3D estão com energia suficiente?

Se a lâmpada indicadora não acender, a bateria está completamente descarregada. Realize a operação de carga da bateria.

A bateria não carrega, ou o tempo de operação é breve depois de a bateria ser carregada.

O cabo de carregamento está conectado corretamente?

Verifique se o cabo de carregamento está conectado adequadamente.

A televisão está desligada?

Ligue a televisão e o carregamento inicia.

A bateria chegou ao fim do seu tempo de vida útil.

Se o tempo de operação for breve (antes de a bateria estar carregada, a bateria chegou ao fim do seu tempo de vida útil. Consulte o revendedor.

Especificações

Tipo de objetiva

Obturador de cristais líquidos

Intervalo de temperatura de utilização

0°C - 40°C (32°F - 104°F)

Fonte de alimentação de carregamento

CD 5 V (realizado por meio do terminal USB de uma Televisão Panasonic)

Bateria

Bateria recarregável em polímero de lítio-íon CD 3,7 V, 40 mAh

Tempo de operação*1: Aprox. 30 horas

Tempo de carregamento*1: Aprox. 30 horas

A uma distância de 3,2 m da superfície frontal da televisão.

Materiais

Corpo principal: Resina

Seção da lente: Vidro de cristal líquido

Sistema de comunicação

Banda 2,4 GHz FH-SS (Frequency Hopping Spread Spectrum)

Dimensões (sem incluir a peça do protetor para nariz)

Modelos	TY-ER3D4ME	TY-ER3D4SE
Largura	167,7 mm	160,5 mm
Altura	42,2 mm	42,2 mm
Complemento Gerald	170,7 mm	167,6 mm
Peso	Aprox. 27 g	Aprox. 27 g

*1 Tempo de operação/tempo de carregamento

• A bateria deteriorará com o uso repetido, e o tempo de operação fica eventualmente mais breve. Também pode demorar mais tempo a carregar, dependendo do local e período de armazenamento. Os valores acima são de remessa de fábrica, e não são uma garantia de desempenho.

*2 Alcance de visão

• Existem diferenças no alcance de visão dos óculos 3D entre indivíduos.
• Os óculos 3D podem não funcionar corretamente para do alcance da visão.

Este logótipo indica produtos compatíveis com normas de tecnologia de óculos 3D de obturador licenciadas pela Full HD 3D Glasses Initiative. O logótipo RF indica produtos que operam no Sistema sem fios e podem ser usados com qualquer televisão que possua o mesmo logótipo.

O logótipo "Full HD 3D™" indica compatibilidade entre os óculos de televisão e os óculos 3D compatíveis com o formato "Full HD 3D Glasses™" não indica a qualidade de imagem 3D que deve depender da qualidade dos óculos TV.

O logótipo "Full HD 3D Glasses™" e "Full HD 3D Glasses™" são MARCAS registadas da Full HD 3D Glasses Initiative.

CE

Declaração de conformidade (DoC)

"A Panasonic Corporation declara pelo presente que os seus Óculos 3D são compatíveis com os requisitos essenciais e outras disposições importantes da Norma 1999/5/EC, 2006/95/EC e 2004/108/EC."

Informações sobre a eliminação de resíduos para utilizadores de equipamentos elétricos e eletrónicos (utilizadores particulares)

Este símbolo nos produtos e/ou documentos anexos significa que os produtos elétricos e eletrónicos usados não devem ser misturados com os resíduos urbanos indiferenciados. Para efetuar um tratamento, recuperação e reciclagem corretos, leve estes produtos para pontos de recolha próprios para o efeito.

onde sido aceites gratamente. Em alternativa, em outros Países, poderá devolver os produtos ao seu revendedor local, quando da compra de um produto novo equivalente.

A eliminação correta deste produto ajudará a poupar recursos valiosos e a evitar quaisquer potenciais efeitos negativos na saúde humana e no ambiente, que poderiam resultar de um tratamento incorreto de resíduos. Contacte as autoridades locais para obter mais informações sobre o ponto de recolha mais perto de si.

Poderão ser aplicadas multas pela eliminação incorreta destes resíduos, de acordo com as leis locais.

Para utilizadores não particulares na União Europeia

Se pretender eliminar equipamento elétrico e eletrónico, contacte o seu revendedor ou fornecedor para obter mais informações.

Informações sobre a eliminação noutros países fora da União Europeia

Este símbolo apenas é válido na União Europeia. Se pretender eliminar este produto, contacte as suas autoridades locais ou revendedor e peça informações sobre o método de eliminação correto.

A marca da palavra e logotipos Bluetooth® são da propriedade da Bluetooth SIG, Inc. e qualquer utilização dessas marcas pela Panasonic Corporation encontra-se licenciada.

Outras marcas comerciais ou marcas registadas pertencem aos respetivos proprietários.

Importante: Por favor, conserve sempre o justificante de compra.

Atenção: Por favor mantenha o seu comprovativo de compra (Fatura;

Recibo ou Talão) durante

o período de vigência da garantia.

A Garantia Europeia da Panasonic aplica-se ao seu produto. Poderá obter uma cópia da garantia através de:

• A loja onde adquiriu o equipamento
• Site: www.panasonic.pt
• Servico de apoio ao Cliente: 707 78 00 70

EE EESTI

Teie tootele kehtib Panasonic Pan Euroopa garantii. Te saate garantititingimuste koopia:
