Marca	DIO
Modelo	DIOBELLB02
Tipo de produto	Campainha de porta conectada com câmera
Dimensões (campainha)	65 x 125 x 35 mm
Alimentação da campainha	4 pilhas AA (não incluídas)
Alimentação do carrilhão	2 pilhas AA (não incluídas)
Tipo de lente	1/2.9" CMOS, 2 megapixels
Ângulo de visão	140°
Áudio	Bidirecional
Conectividade	Wi-Fi 2,4 GHz, WPA-PSK/WPA2-PSK
Protocolos	TCP/IP, HTTP, DHCP, DNS, RTSP
Segurança	Criptografia AES128
Índice de proteção	IP54
Temperatura de operação (campainha)	-20°C a 50°C
Temperatura de operação (carrilhão)	0°C a 35°C
Frequência de rádio (carrilhão)	433,92 MHz
Consumo em espera (carrilhão)	≤ 600 µA
Funções principais	Câmera, áudio bidirecional, detecção de movimento, alertas no smartphone
Aplicativo	DiO one (iOS/Android)
Manutenção	Limpar com um pano macio e seco

Perguntas frequentes - DIOBELLB02 DIO

Como instalar a campainha DIOBELLB02 ?

Fixe a tampa das pilhas na parede com os parafusos fornecidos, insira 4 pilhas AA na campainha, fixe a campainha na tampa, coloque a tampa de proteção e use a chave de fixação.

Como conectar a campainha ao aplicativo DiO one ?

Baixe o aplicativo DiO one, conecte seu smartphone à rede Wi-Fi 2,4 GHz, crie uma conta e siga as etapas no aplicativo para adicionar a campainha no modo ponto de acesso.

O que fazer se a campainha não se conectar ao Wi-Fi ?

Certifique-se de que o Wi-Fi está em 2,4 GHz e que a senha está correta. Se necessário, redefina a campainha mantendo o botão de reset pressionado por 5 segundos até o som, e tente adicionar novamente.

Como redefinir a campainha ?

Mantenha o botão de reset pressionado por 5 segundos. A campainha emite um som quando a operação é concluída.

Que tipo de pilhas usar ?

Use 4 pilhas AA para a campainha e 2 pilhas AA para o carrilhão. As pilhas não estão incluídas.

O carrilhão não toca, o que fazer ?

Verifique se as pilhas do carrilhão estão inseridas corretamente e se a campainha está emparelhada. Para emparelhar, insira as pilhas do carrilhão e pressione o botão da campainha dentro de 120 segundos.

Como adicionar várias campainhas no aplicativo ?

Repita o passo 4 da configuração para cada campainha adicional. Siga as instruções na tela para adicioná-las uma a uma.

Qual é o alcance do carrilhão ?

O alcance não é especificado, mas o carrilhão usa uma frequência de rádio de 433,92 MHz, tipicamente até 100 metros em campo aberto.

A câmera não funciona, o que fazer ?

Verifique se a campainha está alimentada pelas pilhas e se o LED está azul fixo (conectada). Se o LED vermelho piscar lentamente, ela está aguardando configuração. Redefina se necessário.

Como limpar a campainha ?

Use um pano macio e seco para limpar o exterior. Evite produtos químicos ou abrasivos.

MANUAL DE UTILIZADOR DIOBELLB02 DIO

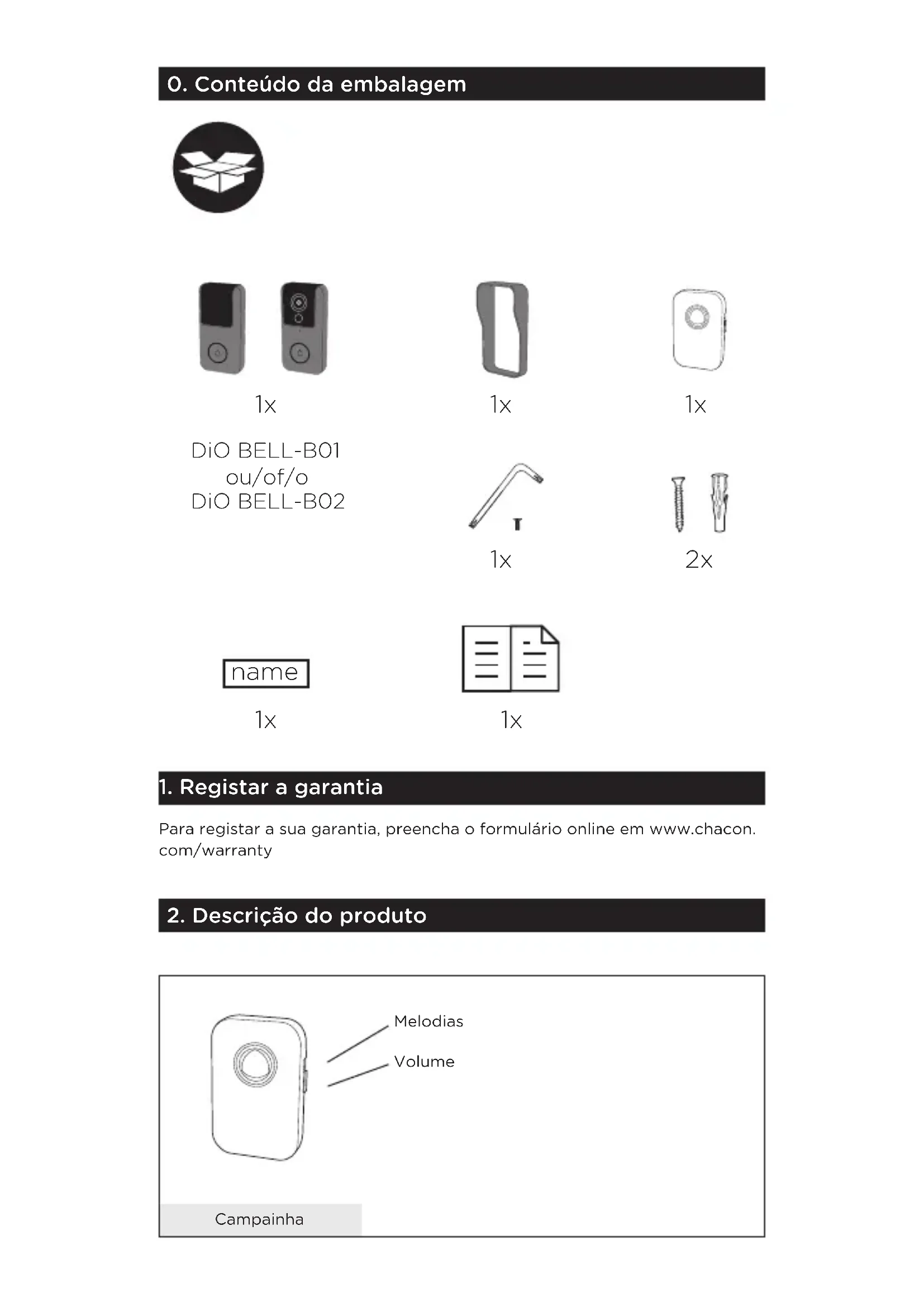

0. Conteudo da embalagem

1x

1x

1x

DiO BELL-B01 ou/of/o DiO BELL-B02

1x

2x

name

1x

1x

1. Register a garantia

Para registrar a sua garantia, preencha o formulário online em www.chacon. com/warranty

2. Descrição do produits

Campainha

Microfone

Indicator LED

Botão

DiOBELL-B01

Lente

Microfone

Indicator LED

Botão

DiOBELL-BO2

Botão de reinicialização

Observação

Para reinicializar o aparecido, mantenha o botão de reinicialização premido durante 5 segundos.

A campainha emite um som quando a operação está conclusão.

DiOBELL-B01 + B02

3. Instruções de montagem

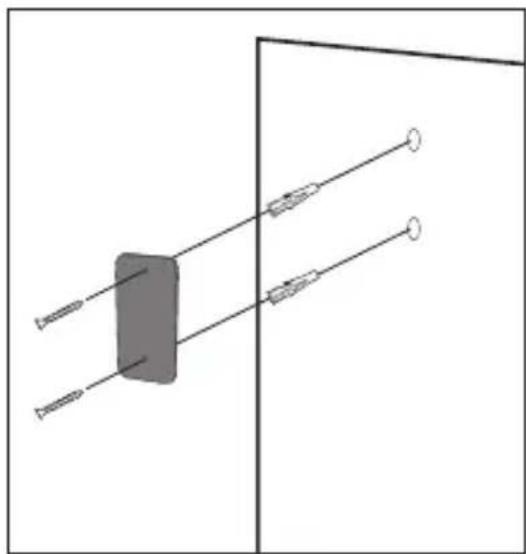

1. Fixe a tampa do compartmento das pilhas na parede com a ajuda dos parafusos fornecidos

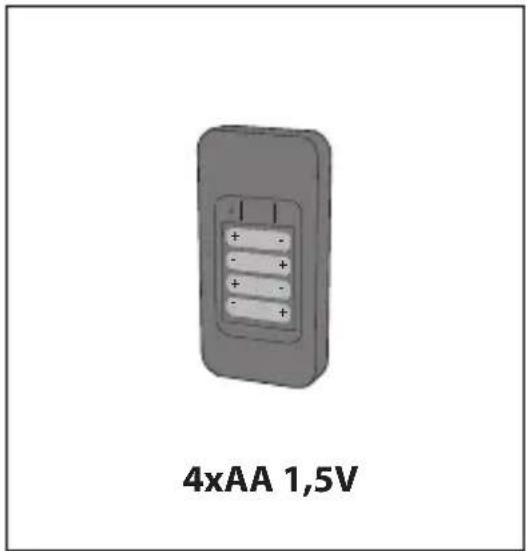

2. Insira as 4 pilhas AA na sua campainha

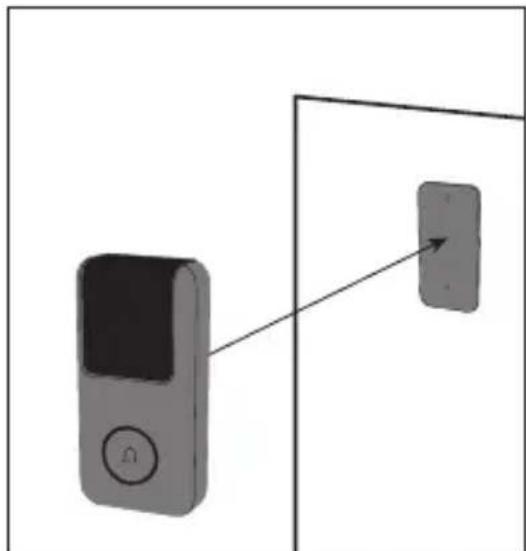

3. Fixe a campainha na tampa do compartmento das pilhas

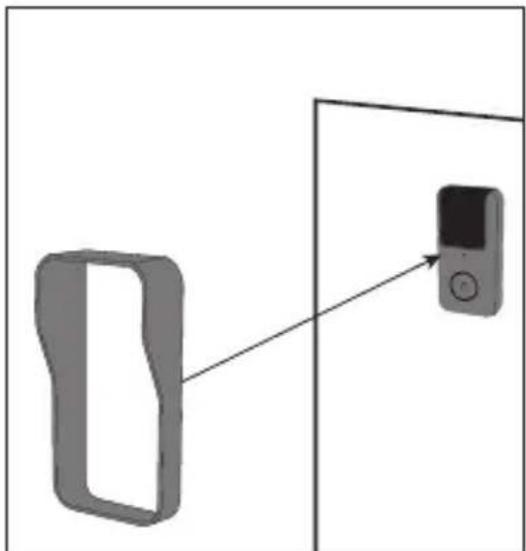

4. Coloque a proteção sobre a campainha

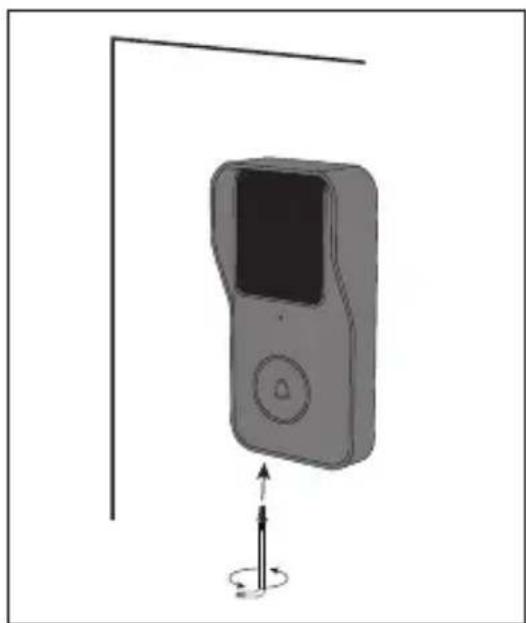

5. Utilize a chave de fixação e o parafuso fornecido para fixar os elementos

Observação

Para reinicializar o aparecido, mantenha o botão de reinicialização premido durante 5 segundos.

A campainha emite um som quando a operação está conclusão.

Luz avisadora vermelha intermitente (lenta)	À espera de configuração
Luz avisadora vermelha intermitente (rápida)	Deteção de Wi-Fi
Luz avisadora fixa Câmara ligada ao	Wi-Fi
Luz avisadora azul intermitente Modo ponto de acesso

4. Configuração da campainha

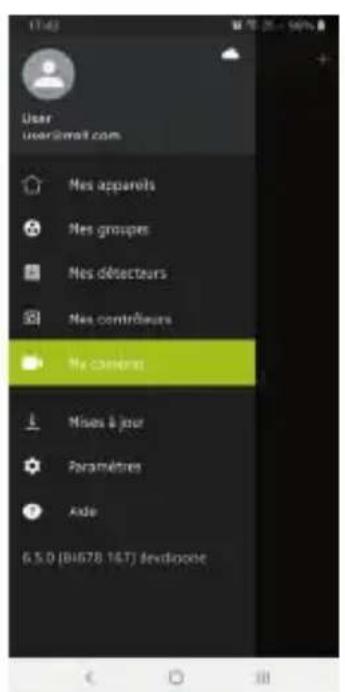

A. Adição da campainha na aplicação

Etapa 1 Ligue o seu smartphone a rede Wi-Fi

Etapa 2 Transfira a aplicação DiO one em Apple Store ou Android Play Store consoante o seu aparecido.

Etapa 3 Execute a aplicação DiO one e registre-se para a primarya utilização.

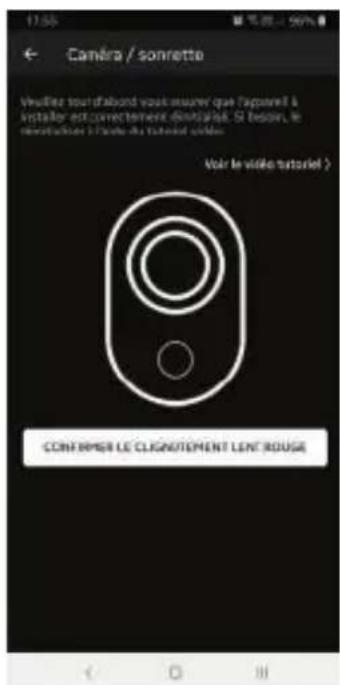

Etapa 4 Siga as etapas abaixo para adicional a sua campainha

Observação : Somente o modo de punto de acesso Wi-Fi está disponible para o DIOBELL-B01; sina as instruções naanela para emparelhar.

Observação

• Se tiver varias campainhas, efetue novamente a etapa 4 para as adicionar uma a uma.
• Para modifier o sinal Wi-Fi, reponha as predefinições da-camera e sina a etapa 4 para adiconar a campainha.

Para mais informações, transfira o manual do'utilizar em www.chacon.com

B. Emparelhamento da campainha interior

Etapa 1 Insira dos pilhas AA na campainha interior
Etapa 2 Prima o botão da sua campainha no espaço de 120 segundos

5. Menções legais

Especificações

Campainha com concentividade
Tipo de lente CMOS 1/2,9"
Resolução 2 megapixels
Objetivo 2,4 mm
Ângulo de visão 140°
Largura de banda 16 Kbps~2 Mbps
Abertura 1/25~1/100.000 por segundo
Âudio Bidirectional
Luminosidade minima 0,01 Lux@F1,2
Encriptao Wi-Fi WPA-PSK/WPA2	PSK
Segurarca AES128
Temperatura de funcaoamento -20°C	C~50°C
Alimentacao 4 pilhas AA
Protocolos TCP/IP, HTTP, DHCP, DNS, RTSP
Dimensoes (mm) 65 x 125 x 35
Índice de proteção	IP54
Campainha interior sem fios
Frequência de rádio	433.92 MHz
Alimentacao 2 pilhas AA
Consumo em espera	≤ 600 uA
Temperatura de funcaoamento 0°C	-35°C

6. Support

www.chacon.com/support
