RTXSG47TMCRE16 - Máquina de lavar HAIER - Manual de utilização gratuito

Tipo de produto	Máquina de lavar
Marca	Haier
Modelo	RTXSG47TMCRE16
Capacidade de lavagem	7 kg (estimativa)
Velocidade máxima de centrifugação	1200 rpm (estimativa)
Dimensões (L x P x A)	60 x 55 x 85 cm (estimativa)
Peso líquido	65 kg (estimativa)
Alimentação elétrica	230 V / 50 Hz / 10 A
Classe energética	A (estimativa)
Consumo anual de água	9900 L (estimativa)
Nível sonoro (lavagem/centrifugação)	56 dB / 76 dB (estimativa)
Programas de lavagem	Lavagem principal, pré-lavagem, enxágue, centrifugação, programas especiais (estimativa)
Funções especiais	Partida diferida, segurança infantil, parada por drenagem (estimativa)
Tipo de porta	Travamento de porta com desbloqueio de emergência
Junta da porta	Junta removível com braçadeiras de aperto
Gaveta de detergente	Gaveta retrátil com frente encaixável
Limpeza	Limpar a junta, o tambor e a gaveta de detergente regularmente
Manutenção	Verificar os filtros, as mangueiras e a junta da porta
Peças sobressalentes	Junta da porta, travamento da porta, dobradiça, gaveta de detergente disponíveis
Reparabilidade	Índice de reparabilidade: 8.2/10 (estimativa)
Número de páginas do manual	86 páginas

Perguntas frequentes - RTXSG47TMCRE16 HAIER

Como instalar minha máquina de lavar Haier RTXSG47TMCRE16?

Coloque a máquina sobre uma superfície plana e estável. Remova os parafusos de transporte localizados na parte traseira. Conecte as entradas de água e o dreno, e então conecte o cabo de alimentação. Consulte o manual para mais detalhes.

Quais são os programas disponíveis neste modelo?

Os programas incluem algodão, sintéticos, delicados, lã, enxágue, centrifugação e drenagem. Selecione o programa adequado para sua roupa usando o seletor.

Como limpar a junta da porta?

Use uma chave de fenda plana para remover o anel externo, depois solte a aba da junta. Limpe com um pano úmido e verifique as dobras. Remonte na ordem inversa.

O que fazer se a porta não abrir?

Aguarde o fim do ciclo e que a segurança infantil esteja desativada. Se a trava permanecer bloqueada, use o desbloqueio de emergência localizado sob o painel de controle.

Como substituir a trava da porta?

Desconecte o aparelho. Remova o anel externo da junta, depois desconecte a fiação anotando as conexões. Remova os parafusos Torx, instale a nova trava e reconecte.

Onde está o filtro da bomba de drenagem?

O filtro está localizado na parte inferior direita da máquina, atrás de um tampão. Abra o tampão, desparafuse o filtro e limpe-o. Verifique se não há obstrução.

Como descalcificar minha máquina de lavar?

Use um descalcificante específico para máquinas de lavar ou vinagre branco. Inicie um programa a 90°C vazio. Repita a cada 3 meses.

O que fazer se a máquina não liga?

Verifique a tomada elétrica, o fusível e a entrada de água. Certifique-se de que a porta está bem fechada. Se o problema persistir, entre em contato com o serviço pós-venda.

Como substituir a junta da porta?

Remova o anel externo com uma chave de fenda plana, depois desencaixe a junta do tambor e da carcaça. Instale a nova junta alinhando os entalhes, depois aperte os anéis.

Como desmontar a gaveta de detergente?

Abra a gaveta, puxe-a firmemente para fora. Solte a frente pressionando os ganchos. Limpe os compartimentos e remonte.

MANUAL DE UTILIZADOR RTXSG47TMCRE16 HAIER

3 Puxar a porta a partir de cima e retirá-la

PORTA | TIPO 2 FERRAMENTAS - CHAVE DINAMOMÉTRICA 25, CHAVE DE TUBOS 7 FLEXÍVEL

2 Retirar a tampa depois de remover o seu parafuso

4 Puxar a porta a partir de cima e retirá-la

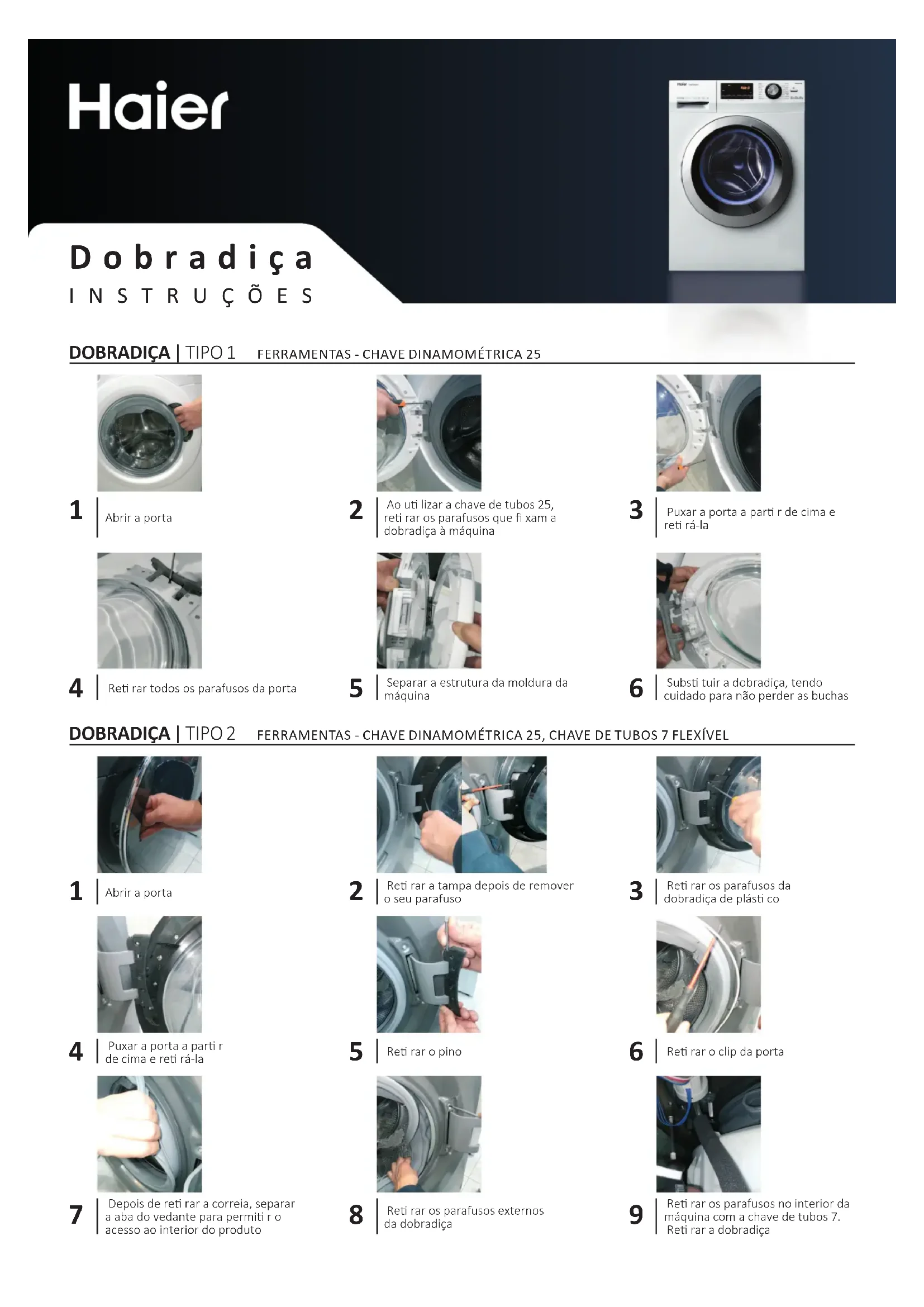

Dobradiça

INSTRUÇÕES

DOBRADIÇA | TIPO 1 FERRAMENTAS - CHAVE DINAMOMÉTRICA 25

3 Puxar a porta a partir de cima e retirá-la

4 Retirar todos os parafusos da porta

5 | Separar a estrutura da moldura da máquina

6 | Substituir a dobradiça, tendo cuidado para não perder as buchas

DOBRADIÇA | TIPO 2 FERRAMENTAS - CHAVE DINAMOMÉTRICA 25, CHAVE DE TUBOS 7 FLEXÍVEL

2 | Retirar a tampa depois de remover o seu parafuso

4 | Puxar a porta a partir de cima e retirá-la

7 Depois de retirar a correia, separar a aba do vedante para permitir o acesso ao interior do produto

8 Retirar os parafusos externos da dobradiça

9 Retirar os parafusos no interior da máquina com a chave de tubos 7. Retirar a dobradiça

Trinco da porta

INSTRUÇÕES

TRINCO DA PORTA | TIPO 1 FERRAMENTAS: CHAVE DE FENDAS DE CABEÇA CRUZADA, PINÇA, CHAVE DE FENDAS DE CABEÇA PLANA

2 Utilizar a chave de fendas de cabeça plana para pressionar e retirar o grampo externo

3 Depois de retirar o grampo, separar a aba do vedante para permitir o acesso ao interior do produto

4 Ao utilizar a chave dinamométrica, retirar os parafusos de fixação do trinco da porta e pressionar a sua fivela.

5 Retirar o trinco da porta

6 Desligar a cablagem; em caso de "faston", prestar atenção para não inverter a cablagem

TRINCO DA PORTA | TIPO 2 FERRAMENTAS: CHAVE DE FENDAS DE CABEÇA CRUZADA, PINÇA, CHAVE DE FENDAS DE CABEÇA PLANA

2 Utilizar a chave de fendas de cabeça plana para pressionar e retirar o grampo externo

3 Depois de retirar o grampo, separar a aba do vedante para permitir o acesso ao interior do produto

4 Ao utilizar a chave dinamométrica, retirar os parafusos de fixação do trinco da porta

5 Desmontar o tampo de trabalho e as guarnições

6 | Desmontar o dispensador e o bisel

7 Retirar o trinco da porta

8 Retirar a proteção de água

9 | Substituir o trinco da porta ao prestar atenção à ligação mecânica de abertura de emergência e ligações elétricas

Vedante da porta

INSTRUÇÕES

VEDANTE DA PORTA FERRAMENTAS - CHAVE DINAMOMÉTRICA, PINÇA, CHAVE DE FENDAS DE CABEÇA PLANA, DUAS CHAVES DE TUBOS 7

Utilizar a chave de fendas de cabeça plana para pressionar e retirar o grampo externo

Depois de retirar o grampo, separar a aba do vedante para permitir o acesso ao interior do produto

Ao utilizar a chave de fendas de cabeça plana, retirar o grampo no tubo

Colocar o novo vedante, prestando atenção aos entalhes de posicionamento

Inserir o grampo da cablagem no lado do tubo

Apertar o grampo nivelado no tubo ao utilizar a ferramenta

Instalar o vedante na máquina. Inserir o grampo externo e apertá-lo (se necessário, com a pinça)

2 Ao utilizar duas mãos, puxá-la firmemente

3 | Desengatar a máscara da gaveta de detergente, tendo cuidado para não partir os ganchos

Janela

INSTRUÇÕES

JANELA | TIPO 1 FERRAMENTAS - CHAVE TORX n.º 25
