INSTRUKCJA OBSŁUGI RTXSG47TMCRE16 HAIER

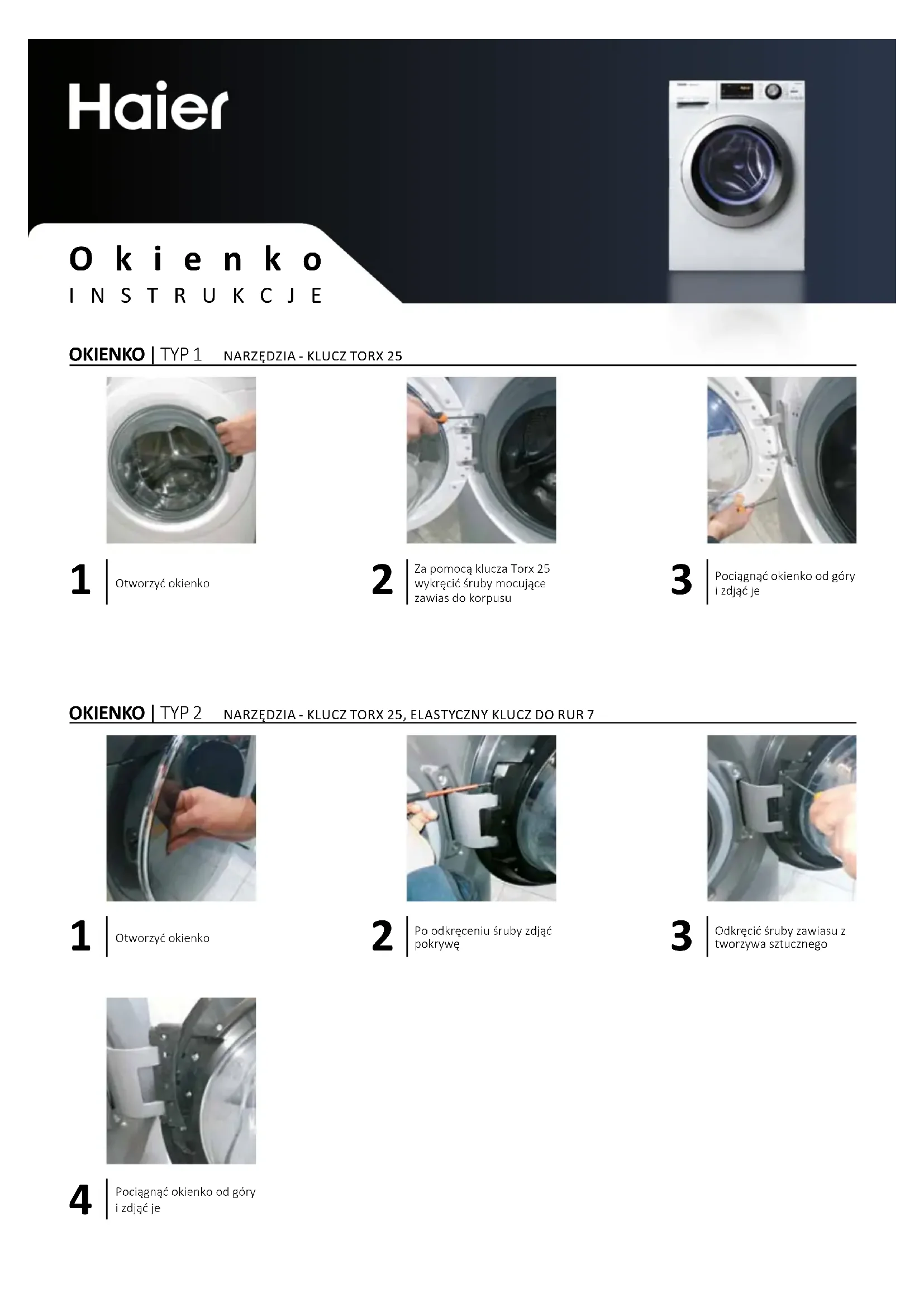

2 Za pomocą klucza Torx 25 wykręcić śruby mocujące zawias do korpusu
3 Pociągnąć okienko od góry i zdjąć je
OKIENKO | TYP 2 NARZĘDZIA - KLUCZ TORX 25, ELASTYCZNY KLUCZ DO RUR 7
2 Po odkręceniu śruby zdjąć pokrywę
3 Odkręcić śruby zawiasu z tworzywa sztucznego
4 Pociągnąć okienko od góry i zdjąć je
Z a w i a s
INSTRUKCJE
ZAWIAS | TYP 1 NARZĘDZIA - KLUCZ TORX 25
4 | Odkręcić wszystkie śruby okienka
2 | Za pomocą klucza do rur 25 wykręcić śruby mocujące zawias do korpusu
5 | Oddzielić ramę od antyramy
3 Pociągnąć okienko od góry i zdjąć je
6 | Założyć zawias, uważając, aby nie zgubić tulejek
ZAWIAS | TYP 2 NARZĘDZIA - KLUCZ TORX 25, ELASTYCZNY KLUCZ DO RUR 7
1 | Otworzyć okienko
4 Pociągnąć okienko od góry i zdjąć je
7 Po zdjęciu paska, oderwać klapkę od uszczelki, aby dostać się do wnętrza produktu
2 | Po odkręceniu śruby zdjąć pokrywę
8 Wykręcić zewnętrzne śruby z zawiasu
3 | Odkręcić śruby zawiasu z tworzywa sztucznego
6 Wyjąć zacisk drzwiowy
9 | wykręc sruby wewnątrz obudowy za pomocą klucza do rur 7. Zdjąć zawias
Zamek do drzwi
INSTRUKCJE

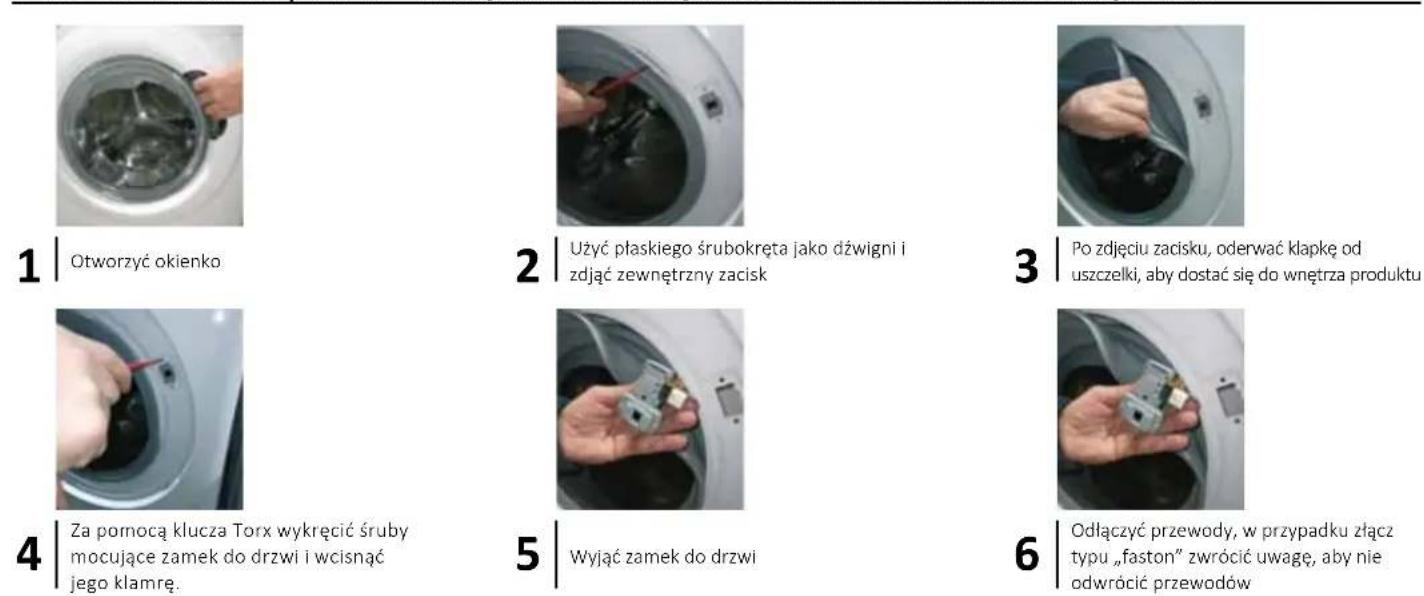

ZAMEK DO DRZWI | TYP 1 NARZĘDZIA - ŚRUBOKRĘT KRZYŻAKOWY, SZCZYPCE, ŚRUBOKRĘT PŁASKI

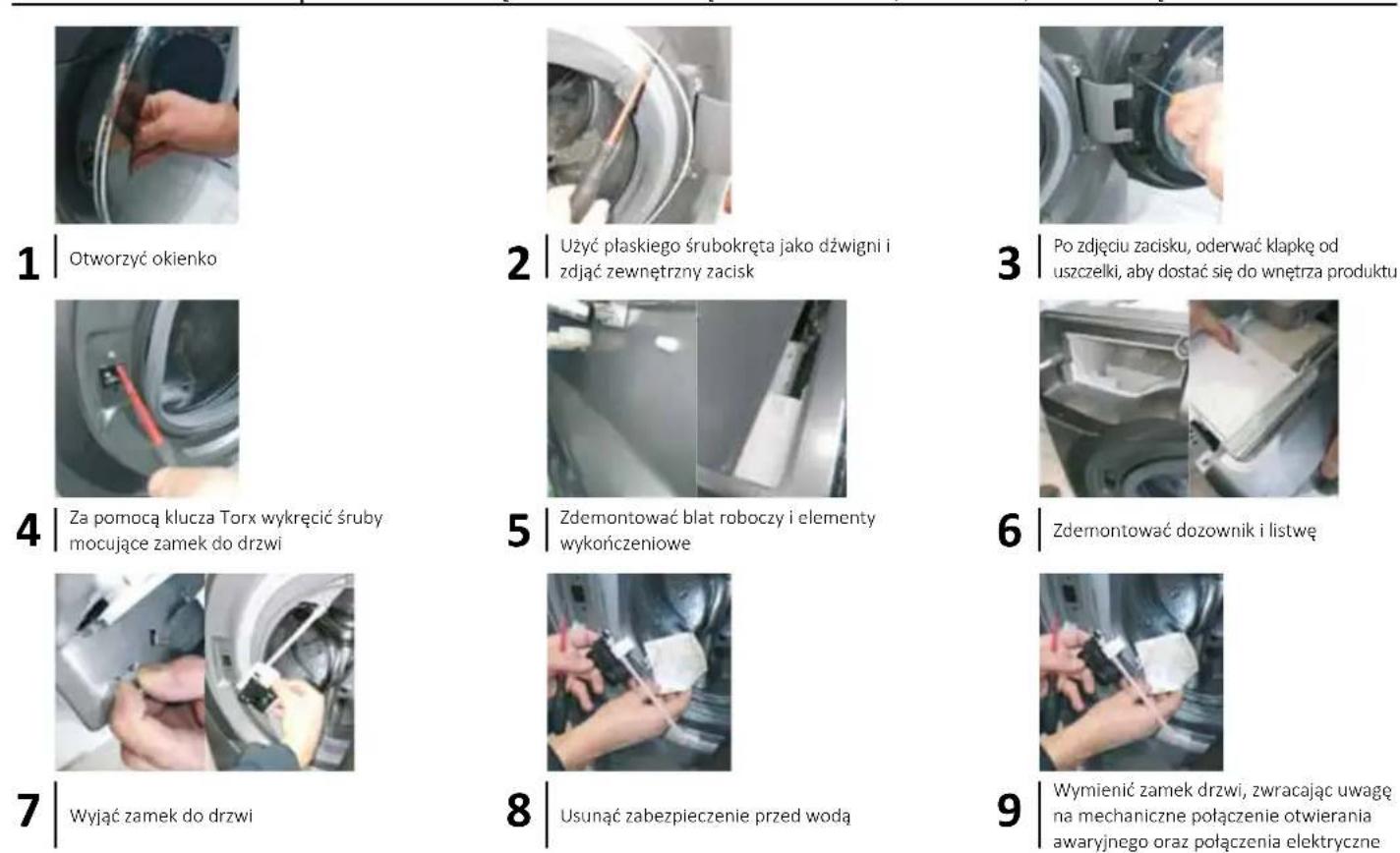

ZAMEK DO DRZWI | TYP 2 NARZĘDZIA - ŚRUBOKRĘT KRZYŻAKOWY, SZCZYPCE, ŚRUBOKRĘT PŁASKI
Uszczelka drzwi
INSTRUKCJE
USZCZELKA DRZWI
NARZĘDZIA - KLUCZ TORX, SZCZYPCE, ŚRUBOKRĘT PŁASKI, DWA KLUCZE DO RUR 7
Użyć płaskiego śrubokręta jako dźwigni i zdjąć zewnętrzny zacisk
Po zdjęciu zacisku, oderwać klapkę od uszczelki, aby dostać się do wnętrza produktu
Za pomocą płaskiego śrubokręta zdjąć zacisk na rurze
Umieścić nową uszczelkę, zwracając uwagę na nacięcia pozycjonujące
Włożyć zacisk przewodów po stronie rury
Dokręcić zacisk równo z rurą za pomocą narzędzia
Założyć uszczelkę na korpus. Zamocować zewnętrzny zacisk i dokręcić go (w razie potrzeby za pomocą szczypiec)
1 Otworzyć szufladę na detergenty
2 Dwoma rękoma mocno ją pociągać
3 szuflady na detergenty, uważając, aby nie wyłamać haczyków
