RTXSG47TMCRE16 - Lavatrice HAIER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lavatrice
Marca	Haier
Modello	RTXSG47TMCRE16
Capacità di lavaggio	7 kg (stima)
Velocità di centrifuga massima	1200 giri/min (stima)
Dimensioni (L x P x H)	60 x 55 x 85 cm (stima)
Peso netto	65 kg (stima)
Alimentazione elettrica	230 V / 50 Hz / 10 A
Classe energetica	A (stima)
Consumo d'acqua annuale	9900 L (stima)
Livello sonoro (lavaggio/centrifuga)	56 dB / 76 dB (stima)
Programmi di lavaggio	Lavaggio principale, prelavaggio, risciacquo, centrifuga, programmi speciali (stima)
Funzioni speciali	Partenza ritardata, sicurezza bambini, arresto con svuotamento (stima)
Tipo di oblò	Blocco porta con sblocco di emergenza
Guarnizione porta	Guarnizione rimovibile con fascette di serraggio
Cassetto detersivo	Cassetto estraibile con frontale a clip
Pulizia	Pulire regolarmente la guarnizione, il cestello e il cassetto detersivo
Manutenzione	Controllare filtri, tubi e guarnizione della porta
Pezzi di ricambio	Guarnizione porta, blocco porta, cerniera, cassetto detersivo disponibili
Riparabilità	Indice di riparabilità: 8.2/10 (stima)
Numero di pagine del manuale	86 pagine

Domande frequenti - RTXSG47TMCRE16 HAIER

Come installare la mia lavatrice Haier RTXSG47TMCRE16?

Posizionare la macchina su una superficie piana e stabile. Rimuovere le viti di trasporto situate sul retro. Collegare gli ingressi dell'acqua e lo scarico, quindi collegare il cavo di alimentazione. Consultare il manuale per maggiori dettagli.

Quali sono i programmi disponibili su questo modello?

I programmi includono cotone, sintetici, delicati, lana, risciacquo, centrifuga e scarico. Selezionare il programma adatto al bucato utilizzando il selettore.

Come pulire la guarnizione della porta?

Utilizzare un cacciavite piatto per rimuovere la fascetta esterna, quindi staccare il lembo della guarnizione. Pulire con un panno umido e controllare le pieghe. Rimontare in ordine inverso.

Cosa fare se l'oblò non si apre?

Attendere la fine del ciclo e che la sicurezza bambini sia disattivata. Se il blocco rimane bloccato, utilizzare lo sblocco di emergenza situato sotto il pannello di comando.

Come sostituire il blocco porta?

Scollegare l'apparecchio. Rimuovere la fascetta esterna della guarnizione, quindi scollegare il cablaggio annotando le connessioni. Rimuovere le viti Torx, installare il nuovo blocco e ricollegare.

Dove si trova il filtro della pompa di scarico?

Il filtro si trova in basso a destra della macchina, dietro uno sportello. Aprire lo sportello, svitare il filtro e pulirlo. Verificare che non vi siano ostruzioni.

Come decalcificare la mia lavatrice?

Utilizzare un decalcificante specifico per lavatrici o aceto bianco. Avviare un programma a 90°C vuoto. Ripetere ogni 3 mesi.

Cosa fare se la macchina non si accende?

Controllare la presa elettrica, il fusibile e l'arrivo dell'acqua. Assicurarsi che la porta sia ben chiusa. Se il problema persiste, contattare il servizio post-vendita.

Come sostituire la guarnizione della porta?

Rimuovere la fascetta esterna con un cacciavite piatto, quindi sganciare la guarnizione dal cestello e dalla cassa. Installare la nuova guarnizione allineando le tacche, quindi serrare le fascette.

Come smontare il cassetto detersivo?

Aprire il cassetto, tirarlo saldamente verso l'esterno. Sganciare il frontale premendo sui ganci. Pulire i vani e rimontare.

MANUALE UTENTE RTXSG47TMCRE16 HAIER

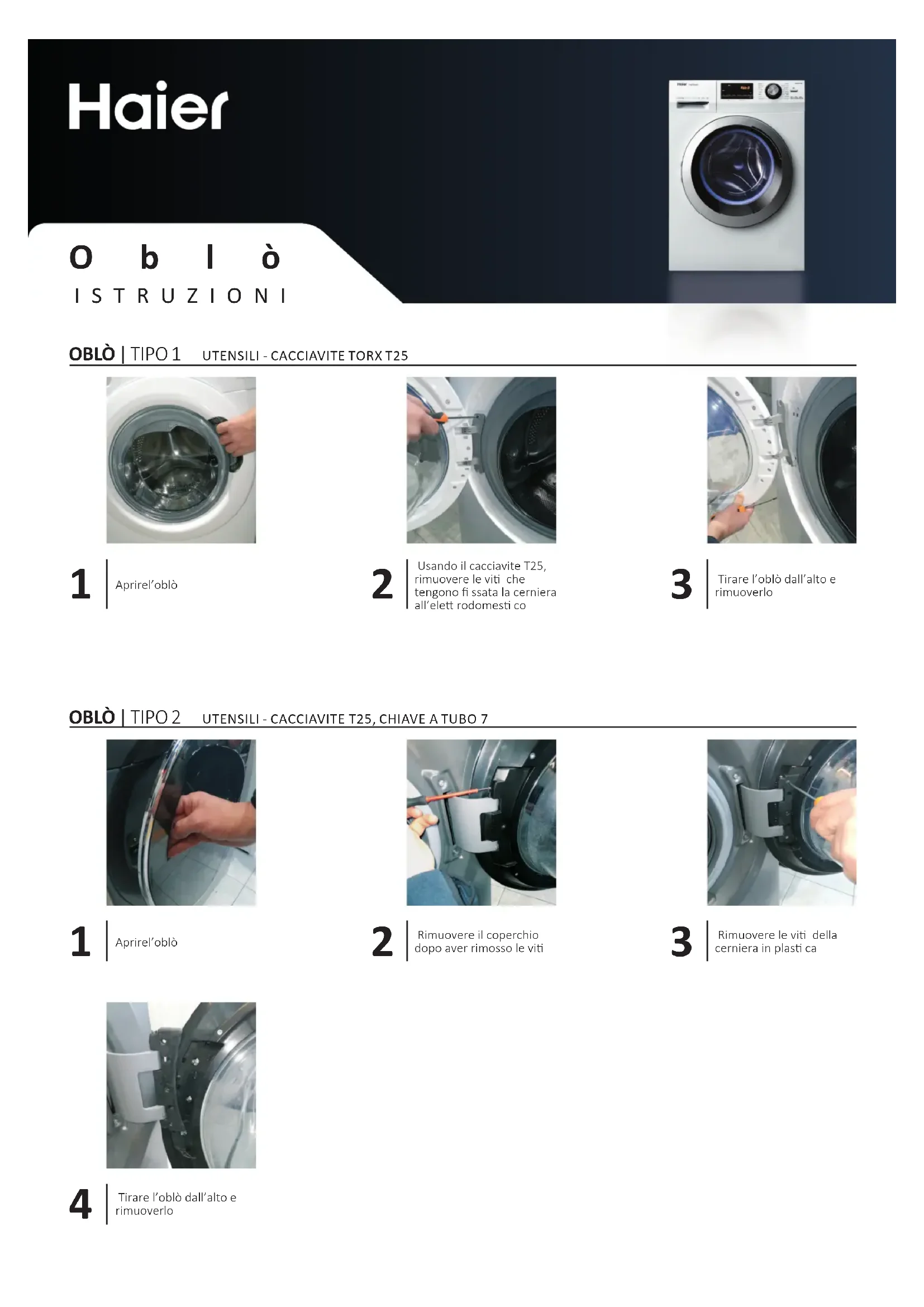

2 | Usando il cacciavite T25, rimuovere le viti che tengono fissata la cerniera all'elettrodomestico

3 Tirare l'oblò dall'alto e rimuoverlo

OBLÒ | TIPO 2 UTENSILI - CACCIAVITE T25, CHIAVE A TUBO 7

2 Rimuovere il coperchio dopo aver rimosso le viti

3 Rimuovere le viti della cerniera in plastica

4 Tirare l'oblò dall'alto e rimuoverlo

Cerniera

ISTRUZIONI

CERNIERA | TIPO 1 UTENSILI - CACCIAVITE TORX T25

Rimuovere tutte le viti dell'oblò

Servendosi del cacciavite T25, rimuovere le viti che tengono fissata la cerniera all'elettrodomestico

Separare la cornice dal controtelaio

Tirare l'oblò dall'alto e rimuoverlo

Sostituire la cerniera, facendo attenzione a non perdere le boccole

CERNIERA | TIPO 2 UTENSILI - CACCIAVITE TORX T25, CHIAVE A TUBO 7

Tirare l'oblò dall'alto e rimuoverlo.

Una volta rimossa la clip, staccare lo sportello dalla guarnizione per poter accedere all'interno dell'apparecchio.

Rimuovere il coperchio dopo aver rimosso le viti.

Rimuovere le viti esterne dalla cerniera.

Rimuovere le viti della cerniera in plastica.

Rimuovere la clip dello sportello.

Rimuovere le viti all'interno dell'elettrodomestico con la chiave a tubo 7. Rimuovere la cerniera.

Chiusura di sicurezza dello sportello.

ISTRUZIONI

CHIUSURA DI SICUREZZA DELLO SPORTELLO

TIPO 1 UTENSILI - CACCIAVITE A CROCE, PINZA, CACCIAVITE PIATTO

1

Servirsi del cacciavite piatto per fare leva e rimuovere la fascetta esterna.

Una volta rimossa la fascetta, staccare lo sportello dalla guarnizione per poter accedere all'interno dell'apparecchio.

4

Utilizzare il cacciavite Torx per rimuovere le viti che tengono fissata la chiusura di sicurezza dello sportello e premere sul suo fermo.

Rimuovere la chiusura di sicurezza dello sportello

Disconnettere il cablaggio; in caso di connettore faston, prestare attenzione a non invertire il cablaggio

CHIUSURA DI SICUREZZA DELLO SPORTELLO

TIPO 2 UTENSILI-CACCIAVITE A CROCE, PINZA, CACCIAVITE PIATTO

1

Servirsi del cacciavite piatto per fare leva e rimuovere la fascetta esterna

Una volta rimossa la fascetta, staccare lo sportello dalla guarnizione per poter accedere all'interno dell'apparecchio

4

Utilizzare il cacciavite Torx per rimuovere le viti che tengono fissata la chiusura di sicurezza dello sportello

Smontare il piano superiore e i profili

Smontare il dispenser e la cornice

7

Rimuovere la chiusura di sicurezza dello sportello

Rimuovere la protezione anti allagamento

Sostituire la chiusura di sicurezza dello sportello facendo attenzione al collegamento meccanico dell'apertura di sicurezza e ai connettori elettrici.

Guarnizione dello sportello

ISTRUZIONI

GUARNIZIONE DELLO SPORTELLO UTENSILI - CACCIAVITE TORX, PINZA, CACCIAVITE PIATTO, DUE CHIAVI INGLESI 7

Servirsi del cacciavite piatto per fare leva e rimuovere la fascetta esterna.

Una volta rimossa la fascetta, staccare lo sportello dalla guarnizione per poter accedere all'interno dell'apparecchio.

Servirsi del cacciavite piatto, rimuovere la fascetta sulla vasca.

Rimuovere la guarnizione.

Posizionare la nuova guarnizione, facendo attenzione agli incastri per il posizionamento.

Inserire la fascetta sul lato della vasca.

Stringere la fascetta sulla vasca utilizzando gli attrezzi.

Posizionare la guarnizione sull'elettrodomestico. Fissare la fascetta esterna e stringerla (se necessario aiutarsi con la pinza).

Cassetto del detersivo

ISTRUZIONI

CASSETTO DEL DETERSIVO

1 Aprire il cassetto del detersivo

2 Servendosi di due mani, estrarlo con fermezza

3 Sganciare la maschera dal cassetto del detersivo, facendo attenzione a non rompere i ganci

ISTRUZIONI

DEURGLAS | TIPO 1 ATTREZZI - CHIAVE TORX 25
