РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RTXSG47TMCRE16 HAIER

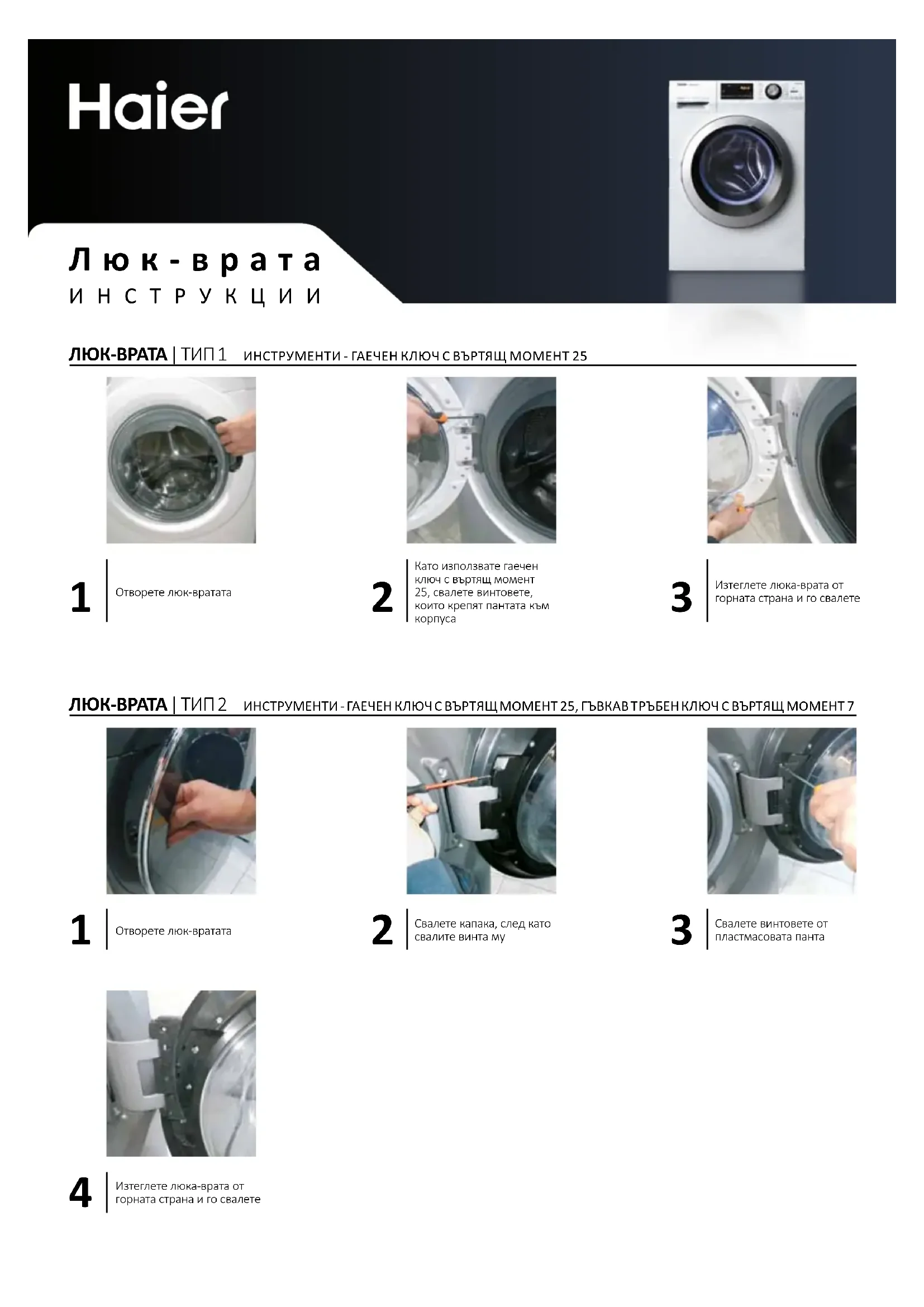

1 Отворете люк-вратата

2 | ключ с въртящ момент 25, свалете винтовете, които крепят пантата към корпуса

3 Изтеглете люка-врата от горната страна и го свалете

ЛЮК-ВРАТА | ТИП 2 ИНСТРУМЕНТИ - ГАЕЧЕН КЛЮЧ С ВЪРТЯЩ МОМЕНТ 25, ГЪВКАВ ТРЪБЕН КЛЮЧ С ВЪРТЯЩ МОМЕНТ 7

1 Отворете люк-вратата

2 Свалете капака, след като свалите винта му

3 Свалете винтовете от пластмасовата панта

4 Изтеглете люка-врата от горната страна и го свалете

П а н т а

ИНСТРУКЦИИ

1 Отворете люк-вратата

4 Свалете всички винтове от люк-вратата

2 | С помощта на тръбен ключ с въртящ момент 25 свалете винтовете, които крепят пантата към корпуса

5 Отделете рамката от носещата рамка

3 Изтеглете люка-врата от горната страна и го свалете

6 | Сменете пантата, като внимавате да не загубите втулките

ПАНТА | ТИП 2 ИНСТРУМЕНТИ - ГАЕЧЕН КЛЮЧ С ВЪРТЯЩ МОМЕНТ 25, ГЪВКАВ ТРЪБЕН КЛЮЧ С ВЪРТЯЩ МОМЕНТ 7

1 | Отворете люк-вратата

4 Изтеглете люка-врата от горната страна и го свалете

7 | Когато ремъкът е свален, отделете маншета от уплътнението, за да достигнете до вътрешността на уреда

2 | Свалете капака, след като свалите винта му

8 Свалете външните винтове от пантата

3 Свалете винтовете от пластмасовата панта

6 Свалете скобата на вратата

9 Свалете винтовете във вътрешността на корпуса с тръбен ключ с въртящ момент 7. Свалете пантата

Заключалка на вратата

И Н С Т Р У К Ц И И

ЗАКЛЮЧАЛКА НА ВРАТАТА | ТИП 1 ИНСТРУМЕНТИ - ОТВЕРТКА С КРЪСТАТА ГЛАВА, КЛЕЩИ, ОТВЕРТКА С ПЛОСКА ГЛАВА

1 Отворете люк-вратата

2 Използвайте плоската отвертка за повдигане и сваляне на външната скоба

3 | Когато сковата е свалена, отделете маншета от уплътнението, за да стигнете до вътрешността на уреда

4 | Като използвате гаечен ключ, свалете закрепващите винтове от ключалката на вратата и натиснете клемата й.

5 Свалете ключалката на вратата

6 | Отделете сковата, в случай на конектор тип "faston", внимавайте да не размените правилната страна на скобата

1 Отворете люк-вратата

2 Използвайте плоската отвертка за повдигане и сваляне на външната скоба

3 | Когато скобата е свалена, отделете маншета от уплътнението, за да стигнете до вътрешността на уреда

4 Като използвате гаечен ключ, свалете закрепвашите винтове от ключалката на вратата

5 Разглобете работната плоскост и облицовките

7 Свалете ключалката на вратата

8 Свалете водния предпазител

9 | Сменете ключалката на вратата, като внимавате за механичното свързване на аварийното отваряне и електрическите връзки

Уплътнител на вратата

И Н С Т Р У К Ц И И

Отворете люк-вратата

Използвайте плоската отвертка за повдигане и сваляне на външната скоба

Когато скобата е свалена, отделете маншета от уплътнението, за да стигнете до вътрешността на уреда

Като използвате плоска отвертка, свалете скобата върху маншета

Свалете уплътнението

Поставете новото уплътнение, като внимавате за правилното положение на вдлъбнатините

Напъхайте скобата върху маншета

Стегнете уплътнителната скоба върху маншета с помощта на инструментите

Наместете уплътнението върху корпуса. Поставете външната скоба и я затегнете (ако е необходимо, с помощта на клещи)

Чекмедже за перилен препарат

И Н С Т Р У К Ц И И

1 Отворете чекмеджето за перилен препарат

2 С помощта на двете ръце го издърпайте силно

3 | от чекмеджето за перилен препарат, като внимавате да не счупите куките
