MANUAL DE USUARIO RTXSG47TMCRE16 HAIER

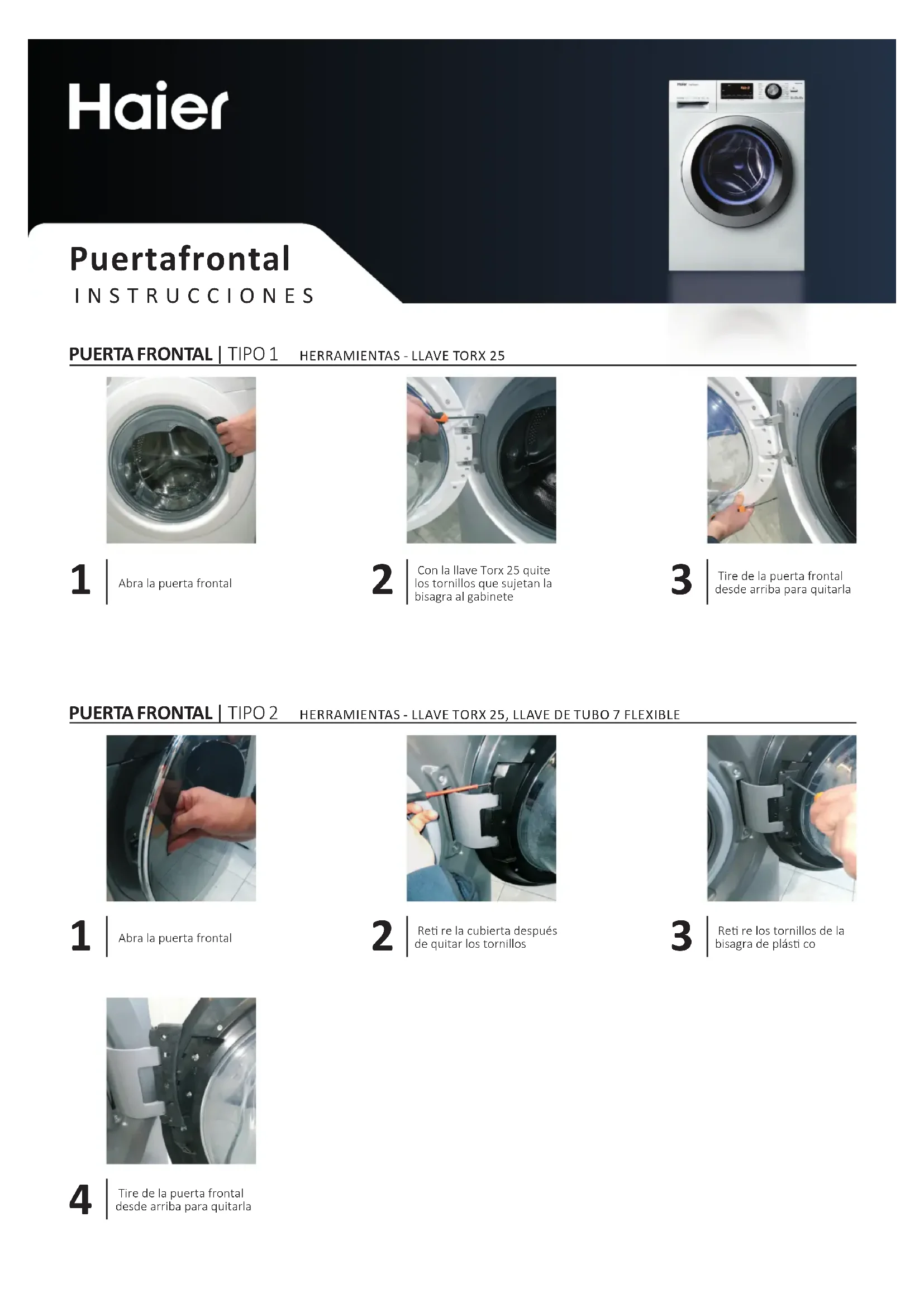

PUERTA FRONTAL | TIPO 1 HERRAMIENTAS - LLAVE TORX 25

1 Abra la puerta frontal

2 | Con la llave Torx 25 quite los tornillos que sujetan la bisagra al gabinete

3 Tire de la puerta frontal desde arriba para quitarla

PUERTA FRONTAL | TIPO 2 HERRAMIENTAS - LLAVE TORX 25, LLAVE DE TUBO 7 FLEXIBLE

1 Abra la puerta frontal

2 Reti re la cubierta después de quitar los tornillos

3 Reti re los tornillos de la bisagra de plásti co

4 Tire de la puerta frontal desde arriba para quitarla

Bisagra

INSTRUCCIONES

BISAGRA | TIPO 1 HERRAMIENTAS - LLAVE TORX 25

1 | Abra la puerta frontal

4 | Reti re todos los tornillos de la puerta frontal

2 | Con la llave de tubo 25 quite los tornillos que sujetan la bisagra al gabinete

3 | Tire de la puerta frontal desde arriba para quitarla

6 | Vuelca a colocar la bisagra y tenga cuidado de no perder los cojinetes

BISAGRA | TIPO 2 HERRAMIENTAS - LLAVE TORX 25, LLAVE DE TUBO 7 FLEXIBLE

1 Abra la puerta frontal

4 | Tire de la puerta frontal desde arriba para quitarla

7 | Después de quitar la correa, desprenda la cubierta del empaque a fin de permitir el acceso al interior del producto

2 | Reti re la cubierta después de quitar los tornillos

5 | Reti re el pasador

8 Reti re los tornillos externos de la bisagra

3 | Reti re los tornillos de la bisagra de plásti co

6 | Reti re el sujetador de la puerta

9 Reti re los tornillos situados adentro del gabinete con la llave de tubo 7. Reti re la bisagra

Seguro de la puerta

INSTRUCCIONES

SEGURO DE LA PUERTA | TIPO 1 HERRAMIENTAS - TORNILLO DE CABEZA DE CRUZ, PINZAS, DESTORNILLADOR PLANO

1 Abra la puerta frontal

2 Use el destornillador plano como palanca y reti re la abrazadera externa

3 | Después de quitar la abrazadera, desprenda la cubierta del empaque a fin de permiti r el acceso al interior del producto

4 | Con la llave Torx reti re los tornillos de sujeción del seguro de la puerta y presione el broche.

5 Reti re el seguro de la puerta

6 | Desconecte el cableado, en caso de conexiones "faston", preste atención y no invierta el cableado

SEGURO DE LA PUERTA | TIPO 2 HERRAMIENTAS - TORNILLO DE CABEZA DE CRUZ, PINZAS, DESTORNILLADOR PLANO

1 Abra la puerta frontal

2 Use el destornillador plano como palanca y reti re la abrazadera externa

3 | Después de quitar la abrazadera, desprenda la cubierta del empaque a fin de permiti r el acceso al interior del producto

4 | Con la llave Torx reti re los tornillos de sujeción del seguro de la puerta

5 | Desarme la encimera y los adornos

6 | Desarme el dispensador y el bisel

7 Reti re el seguro de la puerta

8 Reti re la protección contra el agua

9 Vuelva a colocar el seguro de la puerta prestando atención a la conexión mecánica de la apertura de emergencia y las conexiones eléctricas

Empaque de la puerta

INSTRUCCIONES

EMPAQUE DE LA PUERTA

HERRAMIENTAS - LLAVE TORX, PINZAS, DESTORNILLADOR PLANO, DOS LLAVES DE TUBO 7

Abra la puerta frontal

Use el destornillador plano como palanca y reti re la abrazadera externa

Después de quitar la abrazadera, desprenda la cubierta del empaque a fin de permiti r el acceso al interior del producto

Con el destornillador plano quite la abrazadera en el tubo

Coloque el empaque nuevo prestando atención a las muescas de posicionamiento

Inserte la abrazadera de alambre en el lado del tubo

Apriete la abrazadera hasta que quede al ras en el tubo usando las herramientas

Coloque el empaque en el gabinete. Sujete la abrazadera externa y apriétela (de ser necesario con la pinza)

Cajón del detergente

INSTRUCCIONES

CAJÓN DEL DETERGENTE

Abra el cajón del detergente

Con las dos manos ti re fi rmemente del cajón

Desenganche la cubierta del cajón del detergente teniendo cuidado de no romper los ganchos

Hublot

INSTRUCTIONS

HUBLOT | TYPE 1 OUTILS - CLÉ TORX N°25

Gaveta de detergente

I N S T R U Ç Ö E S

GAVETA DE DETERGENTE
