BP3033 - Moedor BLAUPUNKT - Manual de utilização gratuito

Tipo de produto	Esmerilhadeira angular
Marca	Blaupunkt
Modelo	BP3033
Potência nominal	850 W
Tensão	230-240 V
Velocidade sem carga	11 000 rpm
Diâmetro máx. do disco	115 mm
Espessura mín. do disco (esmerilhação)	3,9 mm
Espessura mín. do disco (corte)	1 mm
Peso	2,2 kg
Funções principais	Esmerilhação, corte, escovação
Punho auxiliar	Sim, 3 posições
Protetor de disco ajustável	Sim, sem ferramenta
Travamento do eixo	Sim
Interruptor	Deslizante com trava
Alimentação	Rede elétrica, com fio
Comprimento do cabo	Aproximadamente 2 m
Manutenção	Limpar as aberturas de ventilação regularmente
Segurança	Dupla isolação, proteção contra religamento, cobertura de proteção
Garantia	3 anos contra defeitos de fabricação
Utilização	Apenas doméstico

Perguntas frequentes - BP3033 BLAUPUNKT

Que tipo de disco posso usar com a esmerilhadeira angular Blaupunkt BP3033?

Você pode usar discos de esmerilhação com espessura mínima de 3,9 mm e discos de corte com espessura mínima de 1 mm, ambos com diâmetro máximo de 115 mm e velocidade mínima de 11 000 rpm. Use apenas acessórios recomendados pela Blaupunkt.

Como instalar o punho auxiliar?

Parafuse o punho auxiliar na caixa de engrenagens girando no sentido horário. Ele pode ser montado à esquerda, à direita ou no meio da ferramenta. Aperte firmemente antes do uso.

Como ajustar o protetor de disco?

Puxe a alavanca de travamento da cobertura para fora para soltá-la, deslize o protetor sobre o alojamento do eixo até que as reentrâncias se encaixem na ranhura e gire-o para a posição desejada. Feche a alavanca para travar.

O que fazer em caso de recuo da esmerilhadeira?

O recuo é devido a um aperto do disco. Para evitá-lo, segure firmemente a ferramenta com as duas mãos, use sempre o punho auxiliar, não coloque a mão perto do disco e evite cantos ou bordas afiadas. Em caso de recuo, solte o interruptor imediatamente.

Como substituir o disco de esmerilhação?

Desconecte a ferramenta. Pressione o botão de travamento do eixo e gire a porca de aperto no sentido anti-horário para removê-la. Remova o flange, coloque o novo disco (lado côncavo para fora), recoloque a porca, aperte manualmente e depois com a chave fornecida, mantendo o travamento do eixo.

Posso usar a esmerilhadeira para lixar ou polir?

Não, esta ferramenta elétrica foi projetada apenas para esmerilhação e corte. Não é recomendada para lixamento, escovação ou polimento, pois isso pode criar perigo e causar ferimentos.

Quais equipamentos de proteção devo usar?

Use sempre óculos de proteção (norma EN166), luvas de segurança (EN388), proteção auditiva (EN352) e máscara antipoeira (EN149/EN405). Use também roupas ajustadas e evite joias.

Como limpar as aberturas de ventilação do motor?

Limpe regularmente as fendas de ventilação com uma escova macia ou ar comprimido para evitar o acúmulo de poeira metálica, o que pode causar riscos elétricos.

O que fazer se o cabo de alimentação estiver danificado?

Desconecte imediatamente a ferramenta da rede elétrica e não toque no cabo até que esteja desconectado. Substitua o cabo por um reparador qualificado usando peças originais.

A garantia cobre o desgaste normal?

Não, a garantia de 3 anos cobre apenas defeitos de fabricação. O desgaste natural, peças plásticas ou metálicas sujeitas a desgaste, danos devido a uso incorreto, raios, umidade ou reparo não autorizado não são cobertos.

MANUAL DE UTILIZADOR BP3033 BLAUPUNKT

Travessa da Trindade 16-4B, Chiado, Lisboa, Portugal

1200-469

Email: [e-mail]

Internet: www.bp-tools.es

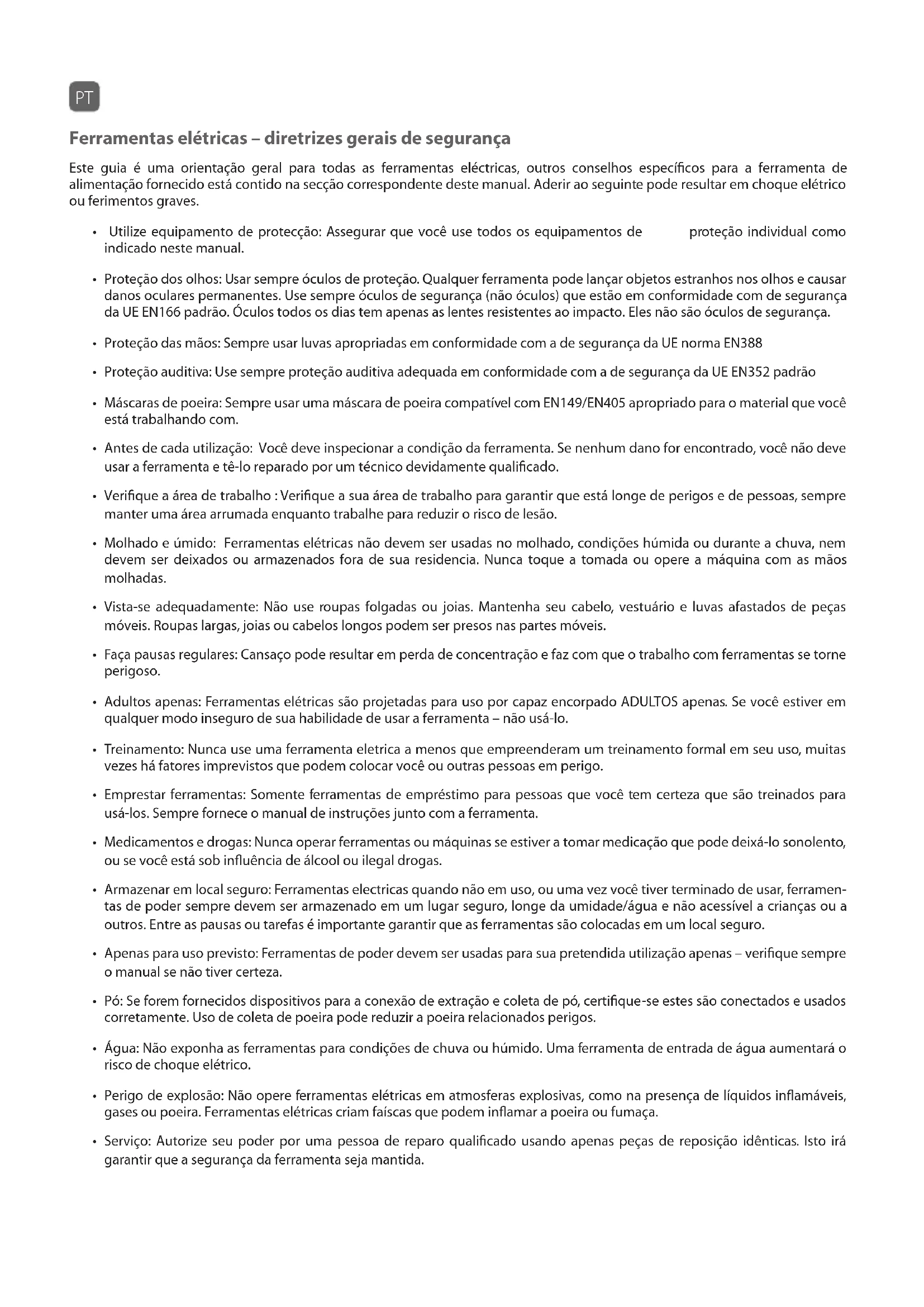

Ferramentas elétricas - diretrizes gerais de segurança

Este guia é uma orientação geral para todas as ferramentas elétricas. Outros conselhos específicos para a ferramenta de alimentação fornecida estão contidos na seção correspondente deste manual. Aderir ao seguinte pode resultar em choque elétrico ou ferimentos graves.

• Utilize equipamento de proteção: Assegure-se de usar todos os equipamentos de proteção individual indicados neste manual, como
• Proteção dos olhos: Use sempre óculos de proteção. Qualquer ferramenta pode fazer objetos estranhos nos olhos e causar danos oculares permanentes. Use sempre óculos de segurança (não óculos comuns) que estejam em conformidade com o padrão de segurança da UE EN166. Óculos de uso diário têm apenas lentes resistentes ao impacto. Eles não são óculos de segurança.
• Proteção das pessoas: Use sempre luvas apropriadas em conformidade com a norma de segurança da UE EN388.
• Proteção auditiva: Use sempre proteção auditiva adequada em conformidade com o padrão de segurança da UE EN352.
• Máscaras de poeira: Use sempre uma máscara de poeira compatível com EN149/EN405, apropriada para o material com o qual você está trabalhando.
• Antes de cada utilização: Você deve inspecionar a condição da ferramenta. Se algum dano for encontrado, você não deve usar a ferramenta e deve tê-la reparado por um técnico devidamente qualificado.
• Verifique a área de trabalho: Verifique a sua área de trabalho para garantir que está longe de perigos e de pessoas. Sempre mantenha uma área arrumada quando trabalhar para reduzir o risco de lesão.
• Molhado e úmido: Ferramentas elétricas não devem ser usadas em condições molhadas ou úmidas, nem durante a chuva, nem devem ser deixadas ou armazenadas fora de sua residência. Nunca toque na tomada ou opere a ferramenta com as mãos molhadas.
• Vista-se adequadamente: Não use roupas folgadas ou joias. Mantenha seu cabelo, vestuário e luvas afastados de peças móveis. Roupas largas, joias ou cabelos longos podem ser presos nas partes móveis.
• Faça pausas regulares: O cansaço pode resultar em perda de concentração e faz com que o trabalho com ferramentas se torne perigoso.
• Apenas adultos: Ferramentas elétricas são projetadas para uso por adultos capazes fisicamente. Se você estiver inseguro de sua habilidade de usar a ferramenta, não a use.
• Treinamento: Nunca use uma ferramenta elétrica a menos que tenha recebido treinamento formal em seu uso; muitas vezes há fatores imprevistos que podem colocar você ou outras pessoas em perigo.
• Emprestar ferramentas: Somente empreste ferramentas para pessoas que você tem certeza que são treinadas para usá-las. Sempre forneça o manual de instruções junto com a ferramenta.
• Medicamentos e drogas: Nunca opere ferramentas ou máquinas se estiver tomando medicação que possa deixá-lo sonolento, ou se estiver sob influência de álcool ou drogas ilegais.
• Armazenar em local seguro: Ferramentas elétricas, quando não estiverem em uso ou após terminar de usá-las, devem ser sempre armazenadas em um local seguro, longe da umidade/água e não acessíveis a crianças ou outras pessoas. Entre as pausas ou tarefas, é importante garantir que as ferramentas sejam colocadas em um local seguro.
• Apenas para uso previsto: Ferramentas elétricas devem ser usadas apenas para a utilização pretendida - verifique sempre o manual se não tiver certeza.
• Pó: Se forem fornecidos dispositivos para a conexão de extração e coleta de pó, certifique-se de que estes sejam conectados e usados corretamente. O uso de coleta de pó pode reduzir os perigos relacionados ao pó.
• Água: Não exponha as ferramentas a condições de chuva ou umidade. A entrada de água em uma ferramenta aumentará o risco de choque elétrico.
• Perigo de explosão: Não opere ferramentas elétricas em atmosferas explosivas, como na presença de líquidos inflamáveis, gases ou pó. Ferramentas elétricas criam faíscas que podem inflamar o pó ou a fumaça.
• Serviço: Autorize o reparo de sua ferramenta por uma pessoa de reparo qualificada, usando apenas peças de reposição idênticas. Isso garantirá que a segurança da ferramenta seja mantida.

Ferramentas elétricas - Guia geral de segurança

Estes avisos são importantes; se você tiver adquirido uma ferramenta de bateria e fornecido com um carregador de bateria.

• Use um RCD: Para a operação segura, é sempre necessário o uso de um dispositivo RCD que irá protegê-lo no caso de uma emergência elétrica.
• Voltagem de funcionamento: Antes de colocar a ferramenta em funcionamento, certifique-se de que a tensão indicada na placa de identificação seja a mesma do seu fornecimento de eletricidade.
• Cabos de extensão: Assegure-se sempre de que o cabo não se torne um perigo de tropeço, roteando-o com segurança para o seu local de trabalho. Não ande sobre o cabo nem coloque objetos sobre ele, pois isso resultará em danos. É importante que você esteja ciente da localização de um cabo de extensão sempre que estiver trabalhando para evitar acidentes. Sempre proteja os cabos de alimentação de cordas afiadas, calor e óleo. Não permita que o cabo fique torcido ou emaranhado.
• Se a extensão ficar danificada: Retire o plugue da tomada imediatamente. Não toque no cabo até que você tenha desligado a tomada.

Instruções de segurança específicas da boina

Esta ferramenta destina-se a funcionar como uma ferramenta de corte ou moedor. Leia todos os avisos de segurança, instruções, ilustrações e especificações fornecidas com esta ferramenta. O não cumprimento de todas as instruções listadas abaixo pode resultar em choque elétrico, incêndio e/ou ferimentos graves.

• Não utilize acessórios que não sejam especificamente projetados e recomendados por BLAUPUNKT. Só porque o acessório pode ser anexado à sua ferramenta elétrica, isso não assegura uma operação segura.
• O diâmetro externo e a espessura do seu acessório devem estar dentro da classificação de capacidade da sua ferramenta elétrica. Acessórios de tamanho incorreto não podem ser guardados ou controlados adequadamente.
• O tamanho do mandril das rodas, da árvore das rodas, flanges, discos de apoio ou qualquer outro acessório deve encaixar devidamente no eixo da ferramenta. Furos de árvore que não correspondam ao hardware de instalação da ferramenta elétrica ficam desbalanceados, vibram excessivamente e podem causar a perda de controle.
• Não utilize um acessório danificado. Antes de cada utilização, inspecione os acessórios, como abrasivos para trincas, disco de apoio para fissuras, desgaste ou excesso, escova de arame para arames soltos ou quebrados. Se a ferramenta ou acessório cair, verifique se há danos ou instale um acessório não danificado. Depois de inspecionar e instalar um acessório, posicione-se e afaste os espectadores do plano do acessório rotativo e funcione a ferramenta em velocidade máxima sem carga durante um minuto. Acessórios danificados geralmente se quebram durante este teste.
• Segure na ferramenta elétrica pelas superfícies isoladas apenas, ao realizar uma operação onde o acessório de corte pode entrar em contato com fiação escondida ou o próprio cabo. O acessório de corte que toca um fio "ao vivo" pode tornar as peças metálicas expostas da ferramenta elétrica "ao vivo" e dar choque no operador.
• Posicione o cabo de alimentação longe do acessório rotativo. Se você perder o controle, o cabo pode ser cortado ou enganchado e sua mão ou braço pode ser puxado para o acessório em rotação.
• Não execute a ferramenta elétrica enquanto a transporta. Contato acidental com o acessório rotativo pode prender a sua roupa, puxando o acessório em seu corpo.
• Limpe regularmente as ventilações de ar de alimentação. A ventoinha do motor puxa poeira para dentro da carcaça. O acúmulo de pó de metal pode causar perigos elétricos.
• Não utilize a ferramenta elétrica perto de materiais inflamáveis. Faíscas podem incendiar esses materiais.
• Não utilize acessórios que necessitem de refrigeração líquida. Usar água ou outros refrigerantes líquidos pode resultar em choque ou eletrocussão. Desligue sempre a esmerilhadeira da fonte de alimentação ao substituir os discos de moagem ou corte, ajustar a proteção, limpar a ferramenta ou quando a ferramenta não estiver em uso.

Recuo

Ao usar um moedor de ângulo, o operador deve sempre estar ciente e preparado para o recuo. O recuo ocorre quando a roda rotativa fica presa ou emperrada na peça de trabalho. Isso faz com que a ferramenta elétrica seja violentamente sacudida na direção oposta à rotação do disco no ponto de beliscamento. O recuo pode causar quebras ou lascas nas rodas abrasivas; uma inspeção da roda é essencial após a ocorrência de recuo.

O recuo é o resultado de má utilização da ferramenta elétrica e/ou procedimentos de funcionamento incorretos e pode ser evitado tomando as devidas precauções, como dado abaixo.

• Mantenha um aperto firme na ferramenta elétrica e posicione seu corpo e braço de modo a permitir resistir à força do recuo. Utilize sempre o punho adicional para controle máximo sobre o recuo.
• Nunca coloque a mão perto do acessório rotativo. O acessório pode retornar sobre a sua mão.
• Não se posicione na área onde a ferramenta se moverá se houver contragolpe. Tome cuidado especialmente ao trabalhar em cantos, bordas afiadas, etc. Evite ressaltar ou prender o acessório.
• Nunca prenda uma lâmina de madeira ou uma lâmina de serra dentada.

Instruções adicionais de segurança para operações de moagem e corte-fora

• Use somente os tipos de rodas que são recomendados para a ferramenta e a proteção específica concebida para o disco selecionado.
• A proteção deve ser firmemente ligada à ferramenta elétrica e posicionada para segurança máxima, para que a menor quantidade de roda fique exposta em direção ao operador. As rodas devem ser utilizadas somente para aplicações recomendadas. Por exemplo: não moer com o lado da roda de corte. Discos de corte abrasivos destinam-se para afiar perifericamente; aplicar forças laterais a estas rodas pode fazer com que elas se quebrem.
• Utilize sempre flanges em boas condições, que sejam do tamanho correto e sentido para o disco selecionado.
• Não use discos desgastados de ferramentas elevadas.
• Não aplique pressão excessiva sobre o disco. Não tente fazer cortes profundos.
• Se a roda estiver presa ou se interromper um corte por qualquer razão, desligue a ferramenta e segure a ferramenta elétrica imóvel até o disco parar completamente. Nunca tente retirar o disco de corte enquanto a roda estiver em movimento, pois pode ocorrer recuo. Investigue e tome ações corretivas para eliminar a causa do travamento da roda.
• Não reinicie a operação de corte na peça de trabalho. Deixe o disco atingir a velocidade máxima e cuidadosamente reintroduza o corte.
• Apoie painéis ou peças grandes para minimizar o risco de a roda prender e causar recuo. Peças de trabalho grandes tendem a ceder sob seu próprio peso.

Instruções adicionais de segurança para operações de escovação com fio

• Esteja ciente de que fragmentos de arame são arremessados pela escova, mesmo durante as operações normais. Não sobrecarregue os fios aplicando pressão excessiva sobre a escova. As cerdas de fio podem penetrar facilmente em roupas finas e/ou na pele.
• Se o uso de uma proteção for recomendado para limpeza com escova metálica, não permita qualquer interferência das cerdas de fio com a proteção. Esteja ciente de que a escova pode expandir em diâmetro devido à carga de trabalho e à força centrífuga.

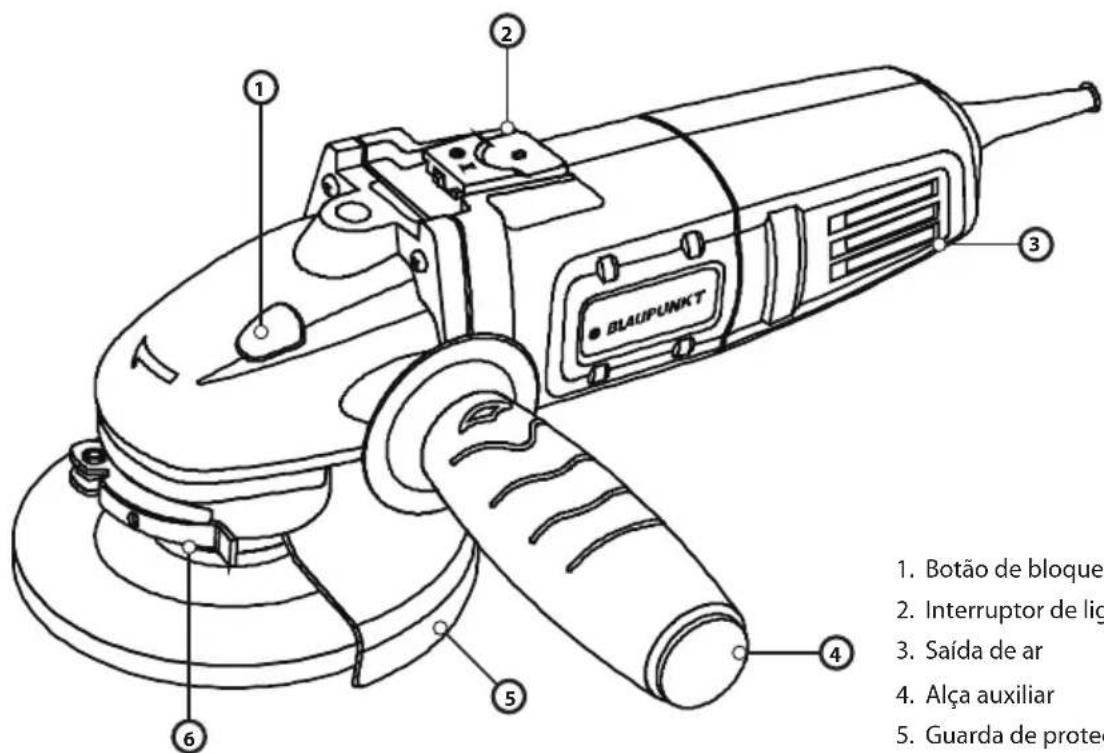

Conheça a sua esmerilhadeira

1. Botão de bloqueio do fuso
2. Interruptor de ligar/desligar
3. Saída de ar
4. Alça auxiliar
5. Guarda de proteção
6. Alavanca da alça de proteção

Instruções de montagem

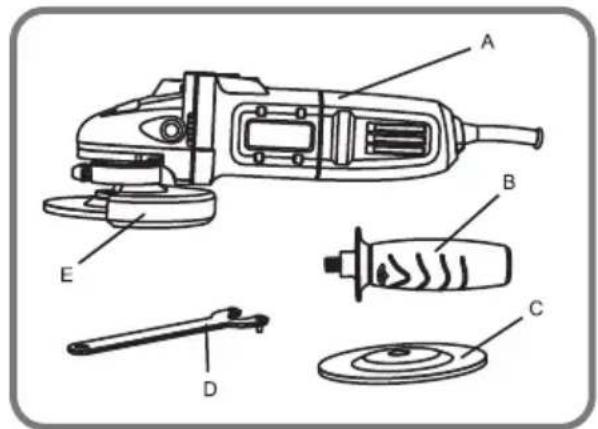

Desembale cuidadosamente a rebarbadora. Certifique-se de que tem todos os componentes listados na etiqueta.

CHAVE	DESCRIPTION	QTY
A Moedor de ângulo 1
B Alçà auxiliar 1
C Disco abrasivo 1
D Chave do flange 1
E Protetor de disco 1

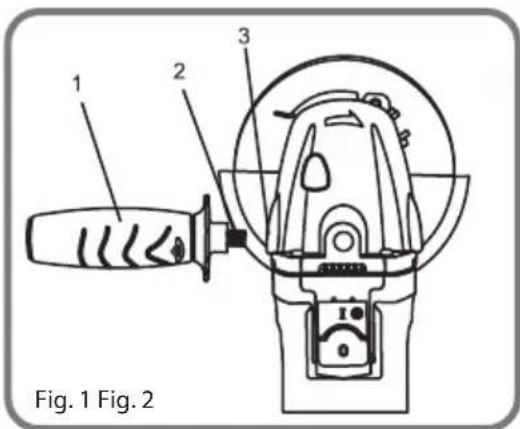

Instalando a alça auxiliar (Fig. 1)

A alça auxiliar deve ser sempre usada para evitar a perda de controle e possíveis lesões.

• Instale a alça auxiliar (1) através do parafuso (2) no sentido horário dentro da caixa de engrenagens (3).

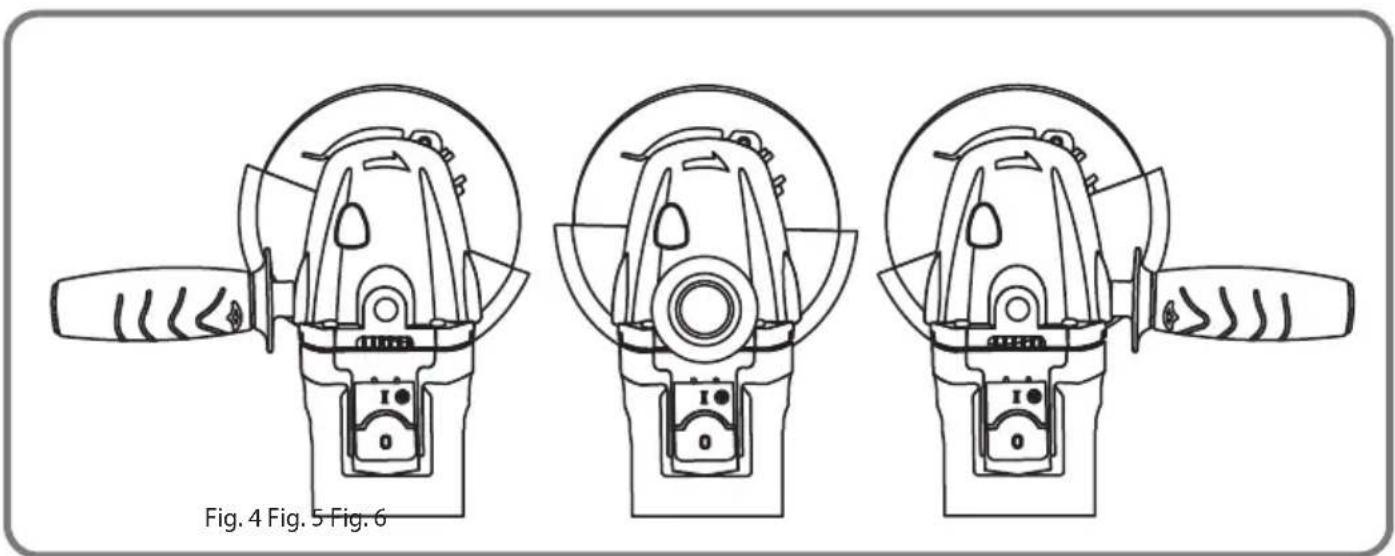

• O identificador pode ser instalado em três posições diferentes; lado esquerdo, lado direito ou no meio da ferramenta (Fig. 6, 7 e 8).
• Aperte firmemente a alça auxiliar.

A guarda deve ser instalada antes de instalar um disco abrasivo ou usar a rebarbadora. A falha em fazê-lo poderá resultar em ferimentos pessoais graves. A guarda deve ser posicionada corretamente para proteger o operador. A colocação da guarda depende de que lado da ferramenta a alça auxiliar está; ela deve ser posicionada para dar a maior proteção para o operador.

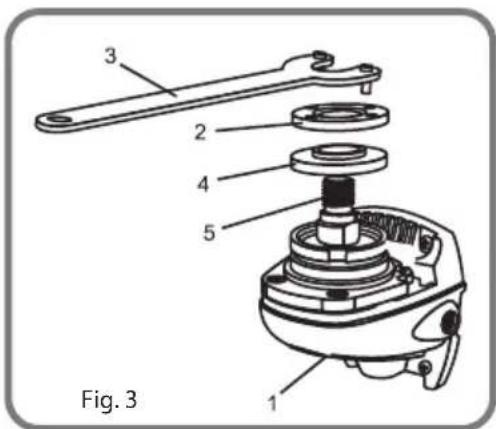

• Pressione o botão de bloqueio do eixo (1) e gire a porca de fixação (2) até que o eixo trave. Gire a porca de fixação no sentido anti-horário e remova-a do eixo.
• Remova a flange do disco (4). Ela simplesmente sairá puxando para fora do eixo (5).

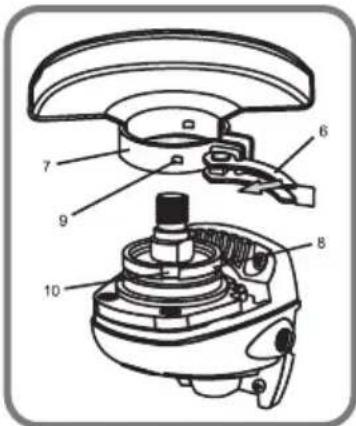

• Puxe a alavanca de fixação da guarda (6) para fora para permitir que o grampo da guarda se expanda para a instalação.
• Deslize o grampo da guarda (7) sobre a carcaça do eixo (8) até que as saliências de localização do resguardo (9) se encaixem na ranhura (10) na carcaça do eixo. Gire a guarda para que ela esteja posicionada corretamente, dependendo da localização da alça auxiliar, conforme as Fig. 4, 5 e 6.
• Feche a alavanca de fixação da proteção (6) totalmente para que a proteção trave firmemente na posição.

Instalar um disco abrasivo (Fig. 7)

AVISO: Sempre utilize a chave de flange fornecida para afrouxar e apertar a porca da flange.

• Bloquear a proteção do disco na carcaça do eixo.
• Pressione o botão de bloqueio do eixo (1) e gire a porca de fixação (2) até as travas do eixo. Gire a porca de fixação no sentido anti-horário e remova-a do eixo. Coloque o disco abrasivo sobre o eixo com o lado côncavo do disco (6) virado para fora.
• Aparafuse a porca de fixação (2) no eixo com o lado plano da porca virado para cima. Coloque a parte levantada de pequeno diâmetro da porca de fixação no orifício do disco abrasivo. Apenas aperte usando a sua força manual.
• Pressione o botão de bloqueio do eixo e gire o disco abrasivo no sentido horário até que o eixo bloqueie.
• Aperte a porca de fixação com a chave fornecida.

Operação

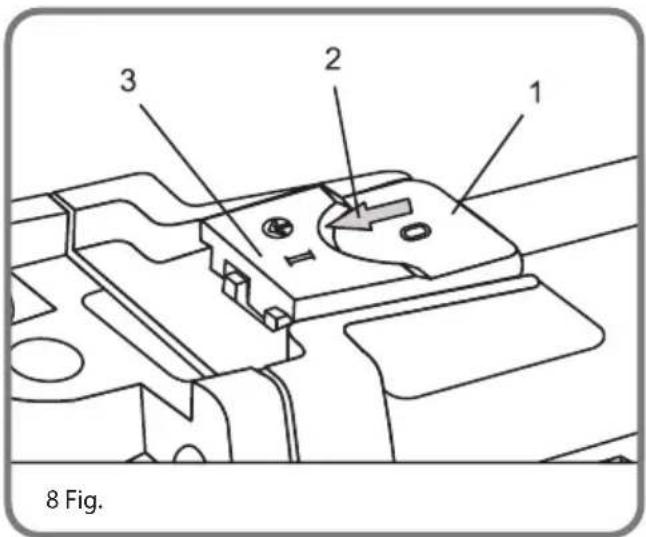

Interruptor liga / desliga (Fig. 8)

• Para ativar o interruptor, pressione a parte traseira do interruptor de controle deslizante (1) no corpo da ferramenta. Enquanto pressiona a parte traseira do controle deslizante, empurre-o para a frente (2) até a parte da frente do interruptor (3) se encaixar.
• Quando o interruptor "encaixa" na posição, o interruptor permanece ligado e o motor continua a trabalhar.
• Para desligar o interruptor, pressione a parte traseira do controle deslizante para o corpo do moedor de ângulo. O interruptor "agarra" para a posição OFF para desligar.

Moagem & corte

Use discos de serra com espessura mínima de 3,9 mm e classificados para pelo menos 11.000 RPM.

Use discos de corte com espessura mínima de 1 mm e classificados para pelo menos 11.000 RPM.

• Sempre selecione e use discos recomendados para o material a ser cortado/lixado.
• Prenda todo o trabalho antes de iniciar a operação.
• Prenda as peças soltas em uma morsa ou braçadeira na bancada de trabalho.
• Para máximo controle, segure o moedor com as duas mãos, mantendo o disco abrasivo livre da peça de trabalho. Ligue o moedor e deixe o motor atingir a velocidade máxima. Abaixe gradualmente o moedor até o disco abrasivo entrar em contato com a peça de trabalho.
• Use pressão suficiente apenas para manter o moedor sem vibrar ou saltar.
• Use pressão leve ao lixar bordas irregulares ou parafusos soltos, onde há potencial para o moedor prender na borda do metal, causando um contragolpe.
• Levante o moedor para longe da peça de trabalho antes de desligá-lo.

Especificações do produits
Potência nominal 230-240V
Consumo de energia 850W
Velocidade 11.000 RPM
Diâmetro máximo do disco 115mm
Espessura do disco最基本 (moagem) 3,9 mm
Espessura do disco最基本 (cut-off) 1mm
Peso 2.2 KG

Símbolos

O manual ou a placa de classificação na sua ferramenta pode conter símbolos. Estes representam informações importantes sobre o produto ou instruções sobre o seu uso.

	Você deve ler o manual de instruções Usar calcângo de proteção
CE	O produit é compatível com as normas de segurarça CE		Usar a proteção de ouvido
RoHS COMPLIANT	O produit é compatível com RoHS segurarça padrões		Usar luvas de segurarça
!	Advertência geral		Usar a roupa protetora
	Dispor de acordo com as normas de WEEE		Usar máscara de segurarça
LIION	Contém bateria de Lithium-lon		Usar proteção ocular
	O produit é isolado dobro		Usar proteção de cabaça
	Perigo de incânvio		Usar proteção respiratória
	Perigo de electrocussão

Disposição

Não descarte em lixo geral.

Tal como indicado na Diretiva Europeia 2012/19/UE para resíduos de equipamentos elétricos e eletrónicos, este produto deve ser eliminado de uma forma segura para o meio ambiente. Recomendamos levá-lo para uma instalação de reciclagem.

Garantia

Este produto possui 3 anos de garantia para defeitos de fabricação. O período de garantia será contado a partir da data de compra do produto, de acordo com a fatura de compra. A garantia do produto cobre apenas defeitos de fabricação, defeitos resultantes de uso impróprio, como queda, transporte inadequado, conexão à fonte de alimentação não em conformidade com a tensão especificada no manual, inserção de objetos estranhos e desgaste natural de peças, peças de plástico (tampas, botões, alças, fechaduras de trava, cabos de alimentação, etc.) e peças metálicas (fios, motores, etc.).

Também não são cobertos danos devidos a agentes da natureza, raios, alimentos, mar, oxidação, humidade, etc. O produto perderá sua garantia se aparecerem defeitos que, após a análise de nossos técnicos, são caracterizados como utilizados inadequadamente, utilizados para uso profissional ou para fins para os quais não se destina (de acordo com o Manual do Proprietário). Esta garantia será anulada se verificar que o dispositivo foi adulterado, foi reparado por uma pessoa ou serviço não autorizado pela BLAUPUNKT. A garantia é válida somente com o recibo/fatura fornecido na compra.

A BLAUPUNKT compromete-se a fornecer os serviços acima mencionados no período de garantia somente em locais onde mantenha um serviço autorizado. Os consumidores que não estão localizados perto de um centro de serviço autorizado devem ser responsáveis pelos custos e riscos de transporte para o serviço autorizado de sua escolha.

O "desgaste" natural não está coberto pela garantia.
