MANUALE UTENTE BP3033 BLAUPUNKT

Importé et distribué par: SKN Europa LDA. Travessa da Trindade 16 - 4B, Chiado, Lisboa, Portugal 1200-469 Email: serviceclient@bp-tools.frIT Utensili Elettrici – Linee Guide Generali sulla Sicurezza Questa guida riporta le linee generali per tutti gli utensili elettrici e gli accessori come ad esempio i caricabatteria; altre indicazioni specifiche per l'utensile elettrico in dotazione sono contenute nella relativa sezione del presente manuale. Il mancato rispetto di quanto segue può provocare scosse elettriche o gravi lesioni.

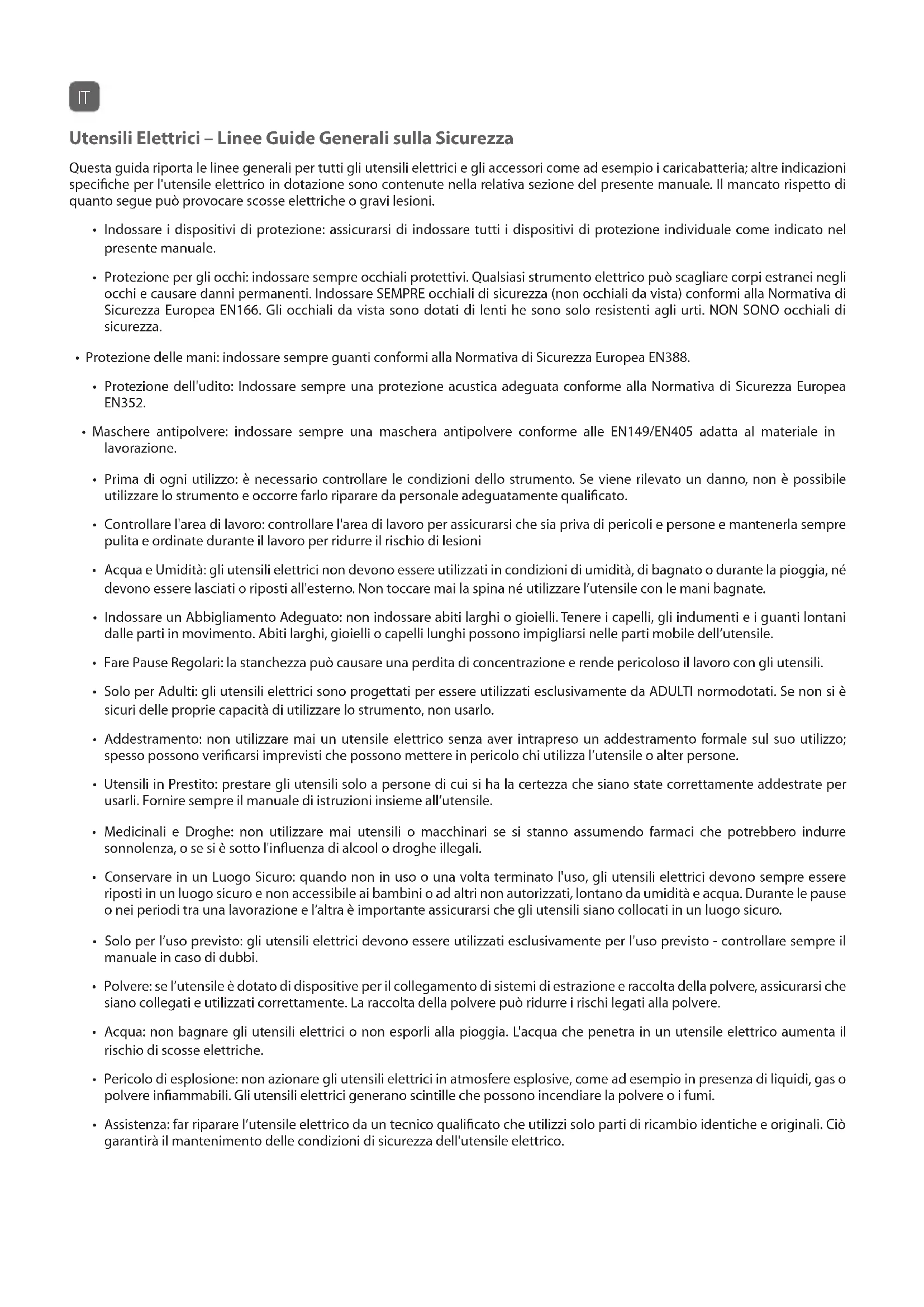

• Indossare i dispositivi di protezione: assicurarsi di indossare tutti i dispositivi di protezione individuale come indicato nel presente manuale.

• Protezione per gli occhi: indossare sempre occhiali protettivi. Qualsiasi strumento elettrico può scagliare corpi estranei negli occhi e causare danni permanenti. Indossare SEMPRE occhiali di sicurezza (non occhiali da vista) conformi alla Normativa di Sicurezza Europea EN166. Gli occhiali da vista sono dotati di lenti he sono solo resistenti agli urti. NON SONO occhiali di sicurezza.

• Protezione delle mani: indossare sempre guanti conformi alla Normativa di Sicurezza Europea EN388.

• Protezione dell'udito: Indossare sempre una protezione acustica adeguata conforme alla Normativa di Sicurezza Europea EN352.

• Maschere antipolvere: indossare sempre una maschera antipolvere conforme alle EN149/EN405 adatta al materiale in lavorazione.

• Prima di ogni utilizzo: è necessario controllare le condizioni dello strumento. Se viene rilevato un danno, non è possibile utilizzare lo strumento e occorre farlo riparare da personale adeguatamente qualificato.

• Controllare l'area di lavoro: controllare l'area di lavoro per assicurarsi che sia priva di pericoli e persone e mantenerla sempre pulita e ordinate durante il lavoro per ridurre il rischio di lesioni

• Acqua e Umidità: gli utensili elettrici non devono essere utilizzati in condizioni di umidità, di bagnato o durante la pioggia, né devono essere lasciati o riposti all'esterno. Non toccare mai la spina né utilizzare l’utensile con le mani bagnate.

• Indossare un Abbigliamento Adeguato: non indossare abiti larghi o gioielli. Tenere i capelli, gli indumenti e i guanti lontani dalle parti in movimento. Abiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti mobile dell’utensile.

• Fare Pause Regolari: la stanchezza può causare una perdita di concentrazione e rende pericoloso il lavoro con gli utensili.

• Solo per Adulti: gli utensili elettrici sono progettati per essere utilizzati esclusivamente da ADULTI normodotati. Se non si è sicuri delle proprie capacità di utilizzare lo strumento, non usarlo.

• Addestramento: non utilizzare mai un utensile elettrico senza aver intrapreso un addestramento formale sul suo utilizzo; spesso possono verificarsi imprevisti che possono mettere in pericolo chi utilizza l’utensile o alter persone.

• Utensili in Prestito: prestare gli utensili solo a persone di cui si ha la certezza che siano state correttamente addestrate per usarli. Fornire sempre il manuale di istruzioni insieme all’utensile.

• Medicinali e Droghe: non utilizzare mai utensili o macchinari se si stanno assumendo farmaci che potrebbero indurre sonnolenza, o se si è sotto l'influenza di alcool o droghe illegali.

• Conservare in un Luogo Sicuro: quando non in uso o una volta terminato l'uso, gli utensili elettrici devono sempre essere riposti in un luogo sicuro e non accessibile ai bambini o ad altri non autorizzati, lontano da umidità e acqua. Durante le pause o nei periodi tra una lavorazione e l’altra è importante assicurarsi che gli utensili siano collocati in un luogo sicuro.

• Solo per l’uso previsto: gli utensili elettrici devono essere utilizzati esclusivamente per l'uso previsto - controllare sempre il manuale in caso di dubbi.

• Polvere: se l’utensile è dotato di dispositive per il collegamento di sistemi di estrazione e raccolta della polvere, assicurarsi che siano collegati e utilizzati correttamente. La raccolta della polvere può ridurre i rischi legati alla polvere.

• Acqua: non bagnare gli utensili elettrici o non esporli alla pioggia. L'acqua che penetra in un utensile elettrico aumenta il rischio di scosse elettriche.

• Pericolo di esplosione: non azionare gli utensili elettrici in atmosfere esplosive, come ad esempio in presenza di liquidi, gas o polvere infiammabili. Gli utensili elettrici generano scintille che possono incendiare la polvere o i fumi.

• Assistenza: far riparare l’utensile elettrico da un tecnico qualificato che utilizzi solo parti di ricambio identiche e originali. Ciò garantirà il mantenimento delle condizioni di sicurezza dell'utensile elettrico.Istruzioni di Sicurezza Speciche del Dispositivo Questo attrezzo elettrico è destinato ad essere utilizzato come smerigliatrice o strumento di taglio. Leggere tutte le avvertenze di sicurezza, le istruzioni, le specifiche e osservare le illustrazioni con esso fornite. La mancata osservanza di tutte le istruzioni di seguito riportate può provocare scosse elettriche, incendi e/o lesioni gravi.

• Non è consigliabile eseguire operazioni di sabbiatura, spazzolatura o lucidatura con questo utensile elettrico. Le operazioni per le quali l'utensile non è stato concepito possono creare pericolo e causare lesioni personali.

• Non utilizzare accessori che non siano specificamente progettati e raccomandati da BLAUPUNKT. Il solo fatto che un accesso- rio possa essere collegato al proprio elettroutensile, non ne garantisce un funzionamento sicuro.

• Il diametro esterno e lo spessore dell’accessorio devono rientrare nella specifiche nominali del proprio utensile elettrico. Gli accessori di dimensioni errate non possono essere adeguatamente protetti o controllati.

• Le dimensioni del mozzo di ruote, flange, dischi di levigatura o qualsiasi altro accessorio devono corrispondere esattamente al mandrino dell'utensile elettrico. Gli accessori con fori dell’albero che non si adattano alle interfacce di montaggio sull'uten- sile ruoteranno in modo non equilibrato, vibreranno eccessivamente e potrebbero causare la perdita di controllo.

• Non utilizzare un accessorio danneggiato. Prima di ogni utilizzo, ispezionare gli accessori quali le ruote abrasive per trucioli e crepe, i dischi di levigatura per crepe, strappi o usura eccessiva, le spazzole metalliche per fili allentati o danneggiati. Se l'utensile elettrico o l'accessorio vengono lasciati cadere, controllare se hanno riportato danni o installare un accessorio non danneggiato. Dopo aver ispezionato e installato un accessorio, posizionarsi lontano dalla superficie dell'accessorio rotante avendo cura che anche gli astanti siano lontani ed portare in rotazione l'utensile alla massima velocità a vuoto per un minuto. Gli accessori danneggiati si rompono normalmente durante questa prova.

• Quando si esegue un'operazione in cui l'accessorio di taglio potrebbe entrare in contatto con il cablaggio interno o il cavo elettrico, impugnare l'utensile elettrico solo mediante superfici di presa isolate. L'accessorio di taglio che entra in contatto con un filo sotto tensione potrebbe portare sotto tensione le parti metalliche esposte dell'apparecchio e l'operatore può essere soggetto a scossa elettrica.

• Posizionare il cavo di alimentazione lontano dall'accessorio rotante. Se si perde il controllo, il cavo potrebbe essere tagliato o impigliarsi e la mano o il braccio potrebbero essere tirati verso l’accessorio rotante.

• Non utilizzare l'utensile elettrico mentre lo si trasporta al proprio fianco. Il contatto accidentale con l'accessorio rotante potrebbe impigliarsi nei vestiti, tirando l'accessorio verso il proprio corpo.

• Pulire regolarmente le prese d'aria dell'utensile elettrico. La ventola del motore attirerà la polvere all'interno dell'alloggiamen- to. L'accumulo di metallo in polvere può causare rischi di contatti elettrici.

• Non utilizzare l'utensile elettrico vicino a materiali infiammabili. Le scintille potrebbero incendiare tali materiali.

• Non utilizzare accessori che richiedono liquidi refrigeranti. L'uso di acqua o altri liquidi refrigeranti può provocare scossa elettrica o elettroshock.

• Scollegare sempre la smerigliatrice angolare dalla presa di alimentazione quando si devono sostituire dischi di smerigliatura o di taglio, quando si deve regolare la protezione, pulire lo strumento o quando l'utensile non è in uso. Utensili Elettrici a Batteria – Linee Guide Generali sulla Sicurezza Le seguenti indicazioni si applicano in caso di acquisto di un utensile a batteria quando viene fornito un caricabatteria a corredo.

• Utilizzare un Interruttore Differenziale: per un funzionamento sicuro è sempre necessario utilizzare un Interruttore Differen- ziale che protegga in caso di emergenza elettrica.

• Tensione di esercizio: prima di mettere in funzione l’utensile, accertarsi che la tensione indicata sulla targhetta sia uguale a quella della propria rete elettrica.

• Cavi di prolunga: assicurarsi sempre che un cavo non rappresenti un pericolo di inciampo posizionandolo in sicurezza sul luogo di lavoro. Non camminare, guidare o posizionare oggetti sul cavo per evitare di danneggiarlo. Per evitare incidenti è importante conoscere la posizione di un cavo di prolunga durante una lavorazione. Proteggere sempre i cavi di alimentazione da spigoli vivi, calore e olio. Non permettere che il cavo si annodi o si attorcigli.

• Se la prolunga si danneggia: Estrarre immediatamente la spina dalla presa e non toccare il cavo fino a quando non è stata estratta.Contraccolpo Quando si utilizza una smerigliatrice angolare, l'operatore deve sempre essere consapevole ed essere pronto a reagire in caso di contraccolpo. Il contraccolpo si verifica quando la ruota si incastra o resta bloccata sul pezzo. Ciò fa sì che l'attrezzo scatti violente- mente nella direzione opposta alla rotazione del disco nel punto in cui si è incastrato. Il contraccolpo può causare la rottura o la scheggiatura delle ruote abrasive, pertanto è essenziale controllare la ruota dopo ogni contraccolpo. Il contraccolpo deriva da un uso improprio dell'utensile elettrico e/o dall’esecuzione di procedure di funzionamento errate e può essere evitato prendendo le opportune precauzioni come di seguito indicato.

• Mantenere una presa salda sull'attrezzo e bilanciare bene il corpo e il braccio in modo da essere in grado di contrastare la forza del contraccolpo. Utilizzare sempre l’impugnatura ausiliaria per avere il massimo controllo in caso di contraccolpo.

• Non mettere mai le mani vicino all'accessorio rotante. L'accessorio potrebbe avere un contraccolpo sulla mano.

• Non posizionare il proprio corpo nell'area in cui l'utensile potrebbe spostarsi in caso di contraccolpo.

• Prestare particolare attenzione quando si lavora su angoli, spigoli vivi, ecc. Evitare di far rimbalzare e incastrare l'accessorio.

• Non applicare mai una lama per sega elettrica a catena o una lama dentata. Istruzioni di Sicurezza Aggiuntive per le Operazioni di Smerigliatura e Taglio

• Utilizzare solo i tipi di mola consigliati per questo utensile e la protezione specifica progettata per l’accessorio scelto.

• La protezione deve essere fissata saldamente all'utensile e posizionata correttamente in modo da assicurare la massima sicurezza, esponendo all’operatore una minima porzione di ruota.

• Le ruote devono essere utilizzate solo per le applicazioni specifiche raccomandate. Ad esempio: non smerigliare con un lato di un disco di taglio. Le mole abrasive sono progettate per la smerigliatura periferica; queste ruote, soggette a forze laterali potrebbero rompersi.

• Utilizzare sempre flange delle ruote non danneggiate di dimensioni e forma corrette per la ruota scelta.

• Non utilizzare ruote consumate indicate per elettroutensili più grandi.

• Non applicare una pressione eccessiva sul disco. Non tentare di lavorare con una profondità di taglio eccessiva.

• Se la ruota resta impigliata o quando si interrompe un taglio per qualsiasi motivo, spegnere l'utensile e tenerlo immobile fino a quando la ruota si è completamente arrestata. Non tentare mai di rimuovere la ruota di taglio dall’intaglio mentre è ancora in movimento altrimenti potrebbe verificarsi un contraccolpo. Verificare l’accaduto e intraprendere azioni correttive per eliminare la causa della rottura della ruota.

• Non riavviare l'operazione di taglio con la ruota all’interno del pezzo. Lasciare che la ruota raggiunga la massima velocità e quindi rientrare con attenzione nell’intaglio.

• Supportare adeguatamente i pannelli o qualsiasi altro pezzo da lavorare di grandi dimensioni per ridurre al minimo il rischio di bloccaggio della ruota e di contraccolpo. I pezzi di grandi dimensioni tendono a incurvarsi sotto il loro stesso peso. Istruzioni di Sicurezza Aggiuntive per Operazioni di Spazzolatura

• Si tenga presente che I fili metallici della spazzola vengono lanciati dalla spazzola stessa anche durante il normale funziona- mento. Non sovraccaricarli applicando una pressione eccessiva sulla spazzola. I fili metallici possono facilmente forare indumenti leggeri e/o penetrare nella pelle.

• Se viene raccomandato l'uso di una protezione per la spazzolatura, fare in modo che non vi sia alcuna interferenza tra I fili della spazzola e la protezione. Occorre essere a conoscenza del fatto che la spazzola potrebbe espandersi di diametro a causa del carico di lavoro e della forza centrifuga.fyhgfgh

1. Pulsante di Bloccaggio del Mandrino

2. Interruttore On/Off

6. Leva di Bloccaggio della Protezione

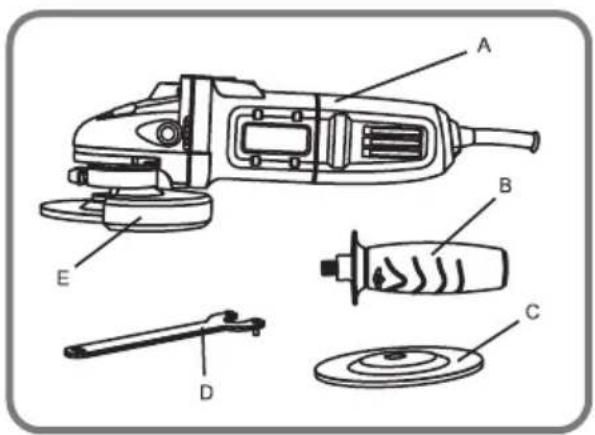

Istruzioni di Montaggio Disimballare con attenzione la smerigliatrice angolare. Assicurarsi di avere tutti I componenti elencati nella tabella. Pos. DESCRIZIONE Q.TA’ A Smerigliatrice angolare 1 B Impugnatura ausiliaria 1 C Disco di smerigliatura 1 D Chiave 1 E Protezione del disco 1 Montaggio dell’Impugnatura Ausiliare (Fig. 1) L'impugnatura ausiliaria deve sempre essere utilizzata per prevenire la perdita di controllo e possibili lesioni.

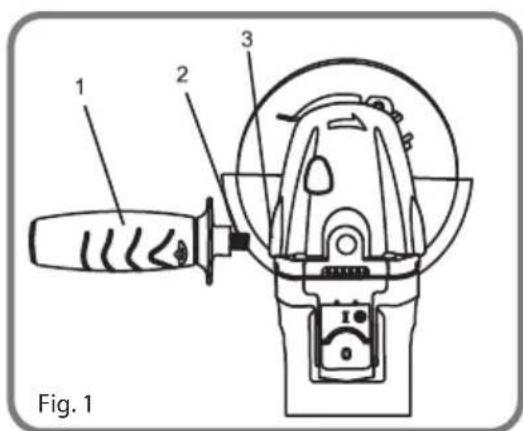

• Montare la maniglia ausiliaria (1) ruotando la vite (2) in senso orario sull’alloggiamento degli ingranaggi (3)

• La maniglia può essere montata in tre diverse posizioni; lato sinistro, lato destro o centrale (figura 6, 7 e 8).

• Serrare saldamente la maniglia ausiliaria Fig. 1 Fig. 2 Fig. 3 Conosci la tua Smerigliatrice AngolareInstallazione di un Disco di Smerigliatura (Fig. 7) AVVERTENZA : Usare sempre la chiave fornita a corredo per allentare e serrare il dado della flangia.

• Bloccare la protezione del disco sull'alloggiamento del mandrino.

• Premere il pulsante di bloccaggio del mandrino (1) e ruotare il dado di bloccaggio (2) finché il mandrino non si blocca.

• Ruotare il dado di bloccaggio in senso antiorario e rimuoverlo dal mandrino.

• Collocare il disco per molatura nel mandrino con il lato concavo del disco (6) rivolto verso l'esterno.

• Avvitare il dado (2) sul mandrino con il lato piatto del dado rivolto verso l'alto. Inserire la parte con il diametro minore del dado di bloccaggio nel foro sul disco di levigatura. Serrare con le dita.

• Rilasciare il pulsante di bloccaggio del mandrino e ruotare il disco di smerigliatura in senso orario finché il mandrino non si blocca.

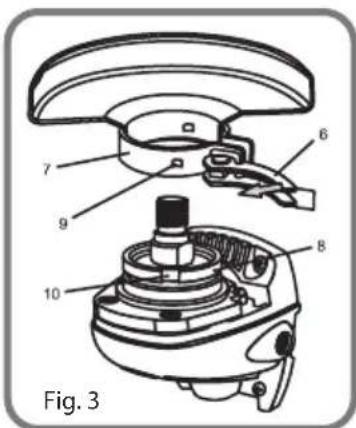

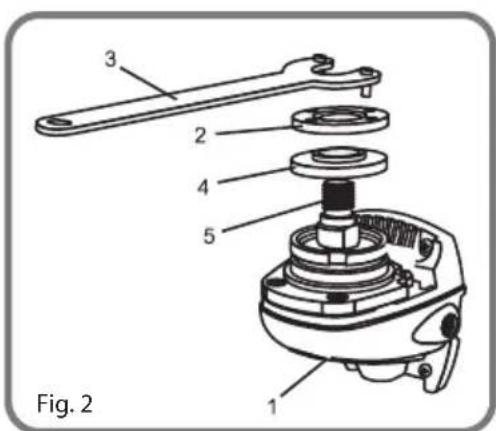

• Stringere saldamente il dado di bloccaggio con la chiave in dotazione. Fig. 4 Fig. 5 Fig. 6 Montaggio della Protezione (Fig. 2 & 3) La protezione deve essere installata prima di montare un disco di levigatura o di utilizzare la smerigliatrice angolare. In caso contrario si potrebbero incorrere in gravi lesioni personali. Per proteggere l'operatore la protezione deve essere sempre posizionata in modo corretto. Il posizionamento della protezione dipende lato dello strumento sul quale viene montata l’impugnatura ausiliaria; deve essere posizionata in modo da fornire la massima protezione per l'utente.

• Premere il pulsante di blocco del mandrino (1) e ruotare il dado del morsetto (2) finché il mandrino non si blocca.

• Ruotare il dado del morsetto in senso antiorario e rimuoverlo dal mandrino.

• Rimuovere la flangia del disco (4) semplicemente estraendola dal mandrino (5).

• Tirare verso l'esterno la leva di bloccaggio della protezione (6) per consentire l’apertura del morsetto per l'installazione.

• Far scorrere la leva di bloccaggio della protezione (7) sull'alloggiamento del mandrino (8) fino a quando le tacche di posizion- amento (9) della protezione della lama si inseriscono nella scanalatura (10) nell'alloggiamento del mandrino.

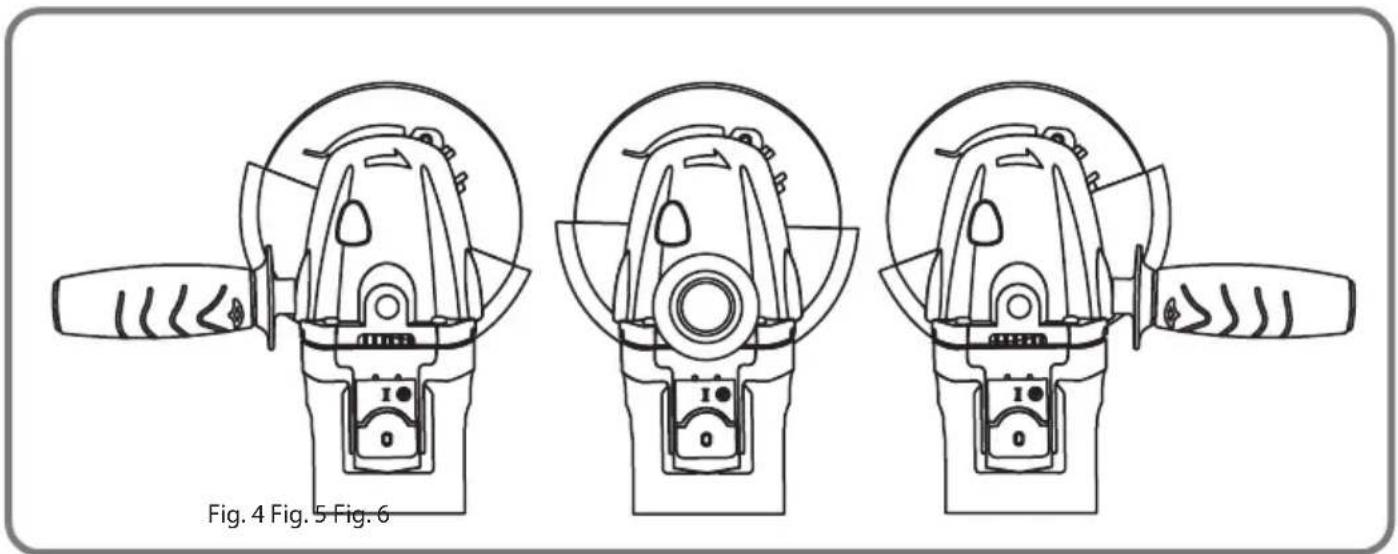

• Ruotare la protezione in modo che si posizioni correttamente in base alla posizione della maniglia laterale come in Fig. 4, 5 e 6.

• Chiudere completamente la leva di bloccaggio della protezione (6) in modo che la protezione si blocchi saldamente in posizione.Caractéristiques du produit Puissance nominale 230-240V Consommation électrique 850W Vitesse 11,000 Tr/min Diamètre max. du disque 115mm Epaisseur min. du disque (meulage) 3,9mm Epaisseur min. du disque (coupe) 1mm Poids 2,2KG Smerigliatura e Taglio I dischi di smerigliatura devono avere uno spessore minimo di 3.9mm ed essere idonei per l’utilizzo ad un minimo di 11,000 giri al minuto. I dischi di taglio devono avere uno spessore minimo di 1mm ed essere idonei per l’utilizzo ad un minimo di 11,000 giri al minuto. Scegliere sempre e usare dischi che siano indicate per il materiale da smerigliare/tagliare.

• Metti in sicurezza il lavoro prima di iniziare le operazioni.

• Fissare i pezzi più piccolo in una morsa o serrare su un banco da lavoro.

• Per il massimo controllo, impugnare la smerigliatrice con entrambe le mani davanti e lontano da se stessi, mantenendo il disco di levigatura lontano dal pezzo. Avviare la smerigliatrice e lasciare che il motore raggiunga la massima velocità. Abbassare gradualmente la smerigliatrice finché il disco abrasivo non entra in contatto con il pezzo.

• Applicare una pressione sufficiente per impedire alla smerigliatrice di vibrare o sussultare.

• Applicare una pressione leggera quando si affilano bordi irregolari o bulloni allentati e in tutti gli altri casi in cui è possibile che la smerigliatrice si impigli sul bordo del metallo causando contraccolpi.

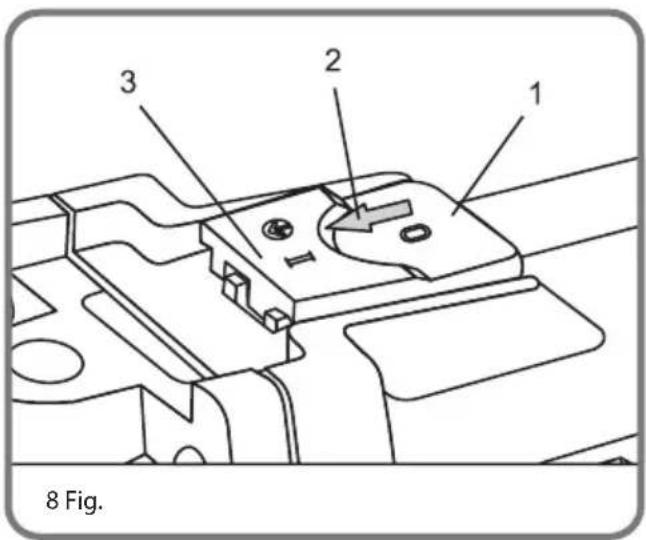

• Sollevare la smerigliatrice dal pezzo prima di spegnerla. 8 Fig. Funzionamento Interruttore On/O (Fig.8)

• Per accendere l’apparecchio, premere il retro del cursore dell'interruttore (1) verso il corpo dello strumento. Tenendo premuto il retro del cursore, spingerlo in avanti (2) finché la parte anteriore dell'interruttore (3) non si impegna nel fermo.

• Quando l'interruttore "scatta" in posizione, rimarrà su ON e il motore continuerà a funzionare.

• Per spegnere l’apparecchio, premere la parte posteriore del cursore verso il corpo della smerigliatrice angolare. L'interruttore "scatterà" sulla posizione OFF.LI-ION E’ necessario leggere il Manuale di Istruzioni Indossare calzature protettive Indossare protezioni per l’udito Indossare guanti di sicurezza Indossare indumenti protettivi Indossare una maschera di sicurezza Indossare protezioni per gli occhi Indossare una protezione per la testa Indossare una protezione per la respirazione Il Prodotto è conforme agli standard di sicurezza CE Il Prodotto è conforme agli standard di sicurezza RoHS Avvertenza generale Smaltire in accordo alle normative WEEE Contiene batterie agli Ioni di Litio Prodotto dotato di doppio isolamento Pericolo d'incendio Pericolo di elettrocuzione Simboli Il manuale o la targhetta sull’utensile può riportare dei simboli. Questi rappresentano informazioni importanti sul prodotto o istruzioni sul suo utilizzo. SMALTIMENTO Non smaltire insieme ai rifiuti generici. Come indicato nella Direttiva Europea 2012/19/EU per lo Smaltimento di Apparecchiature Elettriche ed Elettroniche, questo prodotto deve essere smaltito in modo sicuro per l'ambiente. Si raccomanda di smaltirlo in un centro di raccolta.Garanzia Questo prodotto è coperto da garanzia di 3 anni per difetti di fabbricazione. Il periodo di garanzia verrà calcolato a partire dalla data di acquisto del prodotto, in base alla fattura di acquisto. La garanzia del prodotto copre solo i difetti di fabbricazione, i difetti derivanti da un uso improprio, come cadute, trasporto improprio, collegamento a una rete elettrica non conforme alla tensione specificata nel presente manuale, inserimento di corpi estranei e usura naturale dei component quali le parti in plastica (tappi, pulsanti, maniglie, fissaggi a scatto, cavi di alimentazione, ecc.) e le parti metalliche (cavi, motori, ecc.). Inoltre, non sono coperti i danni causati da agenti naturali, fulmini, alluvioni, mare, ossidazione, umidità, ecc.). Il prodotto non sarà coperto dalla sua garanzia se presenta difetti, che dopo l'analisi da parte dei nostri tecnici, sono riconducibili all’uso improprio, all’utilizzo per scopo professionale o per lo scopo per il quale non è stato concepito (in base al Manuale Utente). La garanzia decadrà se sarà riscontrato che il dispositivo è stato manomesso, è stato riparato da una persona o da un centro assistenza non autorizzato Blaupunkt. La garanzia è valida solo con la ricevuta/fattura fornita al momento dell'acquisto. Blaupunkt si impegna a fornire i servizi sopra indicati nel periodo di garanzia solo nei luoghi dove è presente un centro assistenza autorizzato. I clienti che non risiedono vicino ad un centro assistenza autorizzato dovranno farsi carico dei costi e dei rischi per il trasporto al centro assistenza autorizzato di loro scelta. L’usura naturale non è coperta da garanzia. Questo prodotto è destinato al solo uso domestico..
